Четырехскатная мансарда: Четырехскатная крыша с мансардой изнутри (58 фото)

24.06.2023
/
By alexxlab
/
0 Comment

Содержание

четырехскатная кровля мансардного типа, варианты строения, монтаж

Содержание:

Варианты устройства мансардных крыш
Виды мансардных помещений частных домов
Достоинства конструкций мансардного типа
Варианты естественного освещения
Устройство системы вентиляции четырехскатной крыши

Устройство мансардного помещения — вариант организации пространства дома под крышей.

При постройке дома мало кто задумывается о необходимости увеличения жилой площади в дальнейшем. Что делать в той ситуации, когда она появилась? Не всегда есть возможность установить пристройку на участке, например, из-за его малых размеров. Проблему получится решить путем устройства мансардной крыши. Ее установка позволит расширить площадь дома. Причем это возможно сделать еще на этапе строительства дома, либо заняться реконструкцией готового сооружения, вернее, его крыши.


Варианты устройства мансардных крыш

К мансардным крышам относятся любые кровли, под скатами которых возможно создание жилых помещений.

В чем заключается отличие, например, четырехскатной мансарды, от чердака? В строительных нормах указано, что разделение идет по высоте потолка, а также присутствию естественного освещения, необходимого для комфортной жизнедеятельности человека.


Конфигурации крыш, для которых возможно обустройство мансарды:

  • Двухскатная. Так называется классический вариант крыши, разделенной на 2 ската. Чтобы получить мансардное помещение максимальной площади, стропила устанавливают ближе к стене. Поскольку у крыш крутые скаты, крайние стороны комнаты непригодны для жизни из-за их низкой высоты. В этих местах можно установить различные полки, ящики или шкафы для складирования каких-либо вещей. Уклон крыши должен быть большим, такая конструкция больше весит.

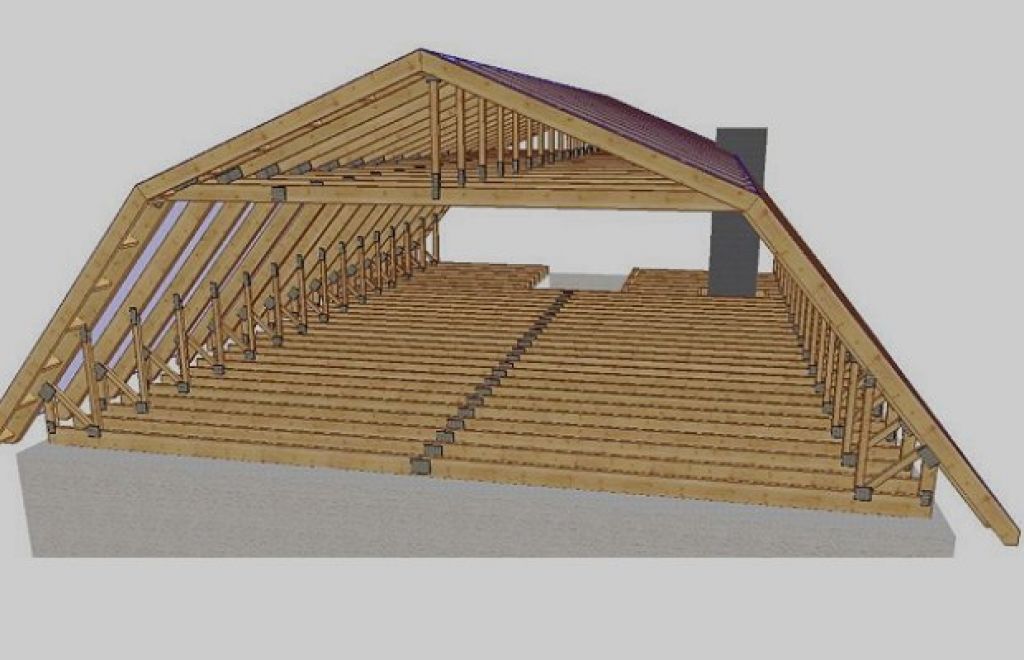

  • Ломаная. Так называется двухскатная крыша, у которой скаты оформлены в виде двух плоскостей, отличающихся по углу наклона. Данная конфигурация позволяет сделать потолки мансарды на приемлемом уровне. Нижние скаты крыши будут выступать в качестве водоотвода, а также препятствовать скоплению снежных масс. Устройство мансарды в частном доме ломаного типа — более трудоемкий процесс, если сравнивать с первым вариантом. Такая конструкция по весу тяжелее, поскольку требует установки массивной стропильной системы. Ломаную мансарду стоит размещать в доме небольших размеров. Для возведения конструкции требуются опытные мастера, знающие свое дело.
  • Четырехскатная крыша с мансардой. Такая конструкция тоже допустима. Возможно устройство кровли вальмового и полувальмового вида. Но тут есть некоторые нюансы. Вальмовые скаты, которые призваны частично или полностью заменить фронтоны, уменьшают полезную площадь такого варианта. Вместе с тем увеличивается сложность установки и вес мансарды. Для ее монтажа необходима перестройка фундамента на более надежный. А это требует серьезных финансовых затрат. Поэтому к оформлению четырехскатной мансардной крыши приступают только при реконструкции дома.


В действительности дома с любыми разновидностями крыши получится дополнить мансардой. Но стоит понимать, что с шатровыми, односкатными и асимметричными конфигурациями предстоит больший объем работ, да и выйдет это дороже. Поэтому рекомендуется отказаться от таких вариантов и выбрать те, что попроще — двухскатную или ломаную крышу.

Виды мансардных помещений частных домов

В деревянном или кирпичном доме вместо второго этажа можно обустроить мансардное помещение с системой вентиляции и отоплением. Оно тоже будет пригодно для жилья. У такого варианта большое количество преимуществ. Главное заключается в том, что постройка полноценного второго этажа сооружения связана с серьезными финансовыми затратами. Необходима перестройка фундамента и обустройство лестницы. Для реализации мансарды понадобится гораздо меньший бюджет.

Существует несколько вариантов строения мансардной крыши. Выбор конкретного основывается на жилой площади, а также нуждах хозяев дома.


Виды мансардных конфигураций:


Усилиями дизайнеров, консольные и двухуровневые варианты мансардных крыш смогут стать очень стильными сооружениями. Достичь уникального облика можно путем использования панорамного освещения, включения дополнительных элементов, например, оранжереи. Также возможно создание детской или спальной комнаты с естественным светом. Такой вариант будет смотреться премиально. Но для самостоятельного монтажа лучше выбирать устройство крыши с мансардой одного уровня.

Достоинства конструкций мансардного типа

Для хозяев важно максимально рационализировать пространство собственного дома. Для этих целей отлично подойдет мансардное помещение. Оно обустраивается под крышей, где изначально много свободного места.


Основные преимущества возведения мансарды:

  • Возможность расширить жилое пространство с минимальными затратами. Установка мансардной крыши частного дома не требует перестройки фундамента. Такой вариант гораздо выгоднее, чем реализация полноценного второго этажа.
  • Уменьшение расходов на отопление. Между полом и потолком мансарды находится так называемый воздушный карман. Он препятствует выходу тепла, полученного в результате отопления, за пределы дома. Это позволит сэкономить на электроэнергии или на топливе, если оборудована котельная.
  • Внешний вид. Установка мансарды дополнит внешний вид дома. Становится возможной достройка балкона, гаража, а также уличного навеса. Конструкция удачно впишется в экстерьер здания.
  • Скорость постройки. При возведении мансардного помещения не нужно останавливать эксплуатацию первого этажа. На постройку уйдет не больше недели работы.
  • Низкая стоимость конструкции. Данный вариант считается самым дешевым способом увеличения полезной площади дома, таково мнение опытных строителей.

Варианты естественного освещения

В крыше мансардного типа должно быть продумано естественное освещение.

В противном случае ей нельзя будет пользоваться как жилым помещением.

Варианты устройства естественного освещения:

  • Вертикальные окна. Данный вариант является самым простым и дешевым. Но он невозможен для крыш шатрового и односкатного типа. Связано это с тем, что именно на фронтонах, которые отсутствуют в таких конфигурациях, ставятся вертикальные окна.
  • Панорамные окна. Они считаются подвидом вертикальным, но с повышенной площадью светопрозрачной конструкции. Установка панорамных окон позволяет получить больший обзор местности, например, на живописную природу. Для них требуется усиленная рама, способная выдержать вес кровли.
  • Мансардные окна. Их устанавливают не на фронтоны, как в предыдущих случаях, а встраивают в скаты кровли. Для окон необходим надежный стеклопакет с высокой ударопрочностью и герметичностью, а также со специальным напылением, которое отталкивает грязь. Требуется усиленная рама. Столь высокая надежность позволяет мансардным окнам быть защищенными от внешних воздействий, в том числе и давления снежных масс. Читайте также: «Как выполняется постройка мансарды – пошаговое руководство».

Устройство системы вентиляции четырехскатной крыши

Если планируется жилой вариант крыши с мансардой, то для нее требуется утепление с включением отопления, а также устройство системы вентиляции. Слуховые окна позволяют проветривать пространство под кровлей. Если правильно установлено утепление, то усложняется естественная воздушная вентиляция. В помещение повышается влажность, становится душно. Решить эту проблему можно путем монтажа дополнительных элементов.


Потребуются следующие элементы для наладки принудительной вентиляции:

  • Точечные аэраторы. Их размещают на крышах домов мансардного типа с плоской, односкатной или шатровой конфигурацией, в которых отсутствует коньковое соединение.
    Точечные аэраторы позволяют кровельному покрытию «дышать». Вместе с ним, они не дают скапливаться конденсату и влаге, которые ухудшают свойства утеплителя. Предпочтительнее всего устанавливать 1 аэратор на 20 квадратных метров пространства.
  • Коньковые аэраторы. Они размещаются вдоль конькового соединения. Коньковые аэраторы выводят нагретый воздух из помещения мансарды.
  • Карнизные продухи. Они предназначены для забора свежего воздуха. Продухи размещаются под свесом кровли при монтаже двухскатной мансардной крыши. Читайте также: «Как делать надстройку мансардного этажа – строительство мансарды своими руками».


Мансарда с вальмовой крышей — Мансарды

При строительстве частных домов хозяева все чаще отдают предпочтение вальмовым крышам с мансардой.

Вальмовая крыша — это крыша, имеющая более двух скатов. Скаты из торца выполняются в виде геометрической фигуры — треугольник. Торцевые скаты (треугольники) размещаются от карниза до конька. Два других фасадных ската выполнены в форме трапеции. Торцевые треугольные скаты называются «вальмы», отсюда и название крыши. Если же торцевые скаты идут не до карниза, то крыша получит другое название, а именно «полувальмовая». Вальмовые крыши делают на прямоугольных зданиях.

  • Строение вальмовой крыши
  • Расчет длины стропила
  • Достоинства вальмовой крыши
  • Недостатки вальмовой крыши

Особенности строения вальмовой крыши

Рассмотрим конструкцию четырехскатной вальмовой крыши, имеющей центральную опору.

Для установки вальмовой крыши желательно сделать разметку по низу, т.е. по межэтажному перекрытию или же по будущим полам мансарды. Находим центр на торцевой стене, где будет проходить коньковый брус. Далее отмеряем расстояние от центра торцевой стены до внутренней стены. Определяемся со свесом стены. Обычно это 30-50 см, если хотим с одной стороны навес, значит, свес будет больше.

Весьма интересная вальмовая крыша

Отмеряем 4 равных квадрата по перекрытию от каждой торцевой стены (два с одной стороны, два с другой). Это даст возможность определиться с местом установки стоек. Стойку ставим в общую вершину каждой пары квадратов под коньком на перекрытии. Между стойками будет проходить коньковый брус. При таком конструировании вспомогательные стропила и центральные стропила должны быть одинаковыми по длине. В итоге 6 стропил ставим одинаковой длины (по 3 с каждой стороны).

Стропила трапециевидных скатов располагаются на полную длину как в двускатной крыше.

Отличие в размещении имеют стропила вальм. Они не могут быть стянуты затяжками как в двускатной крыше. Основная нагрузка возлагается на балку в зоне конька, он служит опорой для диагональных и рядовых стропильных ног.

Для поддержки опорной балки конька используют стойки. Так как на них идет основная нагрузка, рекомендуется, чтобы под ними была несущая стена в доме. В случае отсутствия несущей стены, альтернативой могут служить очень прочные балки, используемые для перекрытия. Эти балки должны быть рассчитаны на вес, сосредоточенный в центральной части крыши дома.

Стропильная система вальмовой крыши

Чаще всего в качестве перекрытия применяют плиты из железобетона и этого достаточно для опор стоек, под них подкладывают деревянный брус. Можно разместить несколько стоек, не обязательно в коньковой зоне. Вариантов много, выбор за строителем. Если строение небольших размеров, то вальмовую крышу можно сделать без стоек. Но для подстраховки, все же, на пересечениях конька с накосами нужно разместить по стойке и затяжке.

Расчет длины стропила

Длину любого стропила вычисляем из теоремы Пифагора, учитывая, что катет a — это длина стойки от конька до перекрытия, а катет b — это сторона полученного квадрата на перекрытии (расстояние от основания стойки до внутренней балки обвязочного бруса). Тогда длина c вычисляется по формуле c = корень квадратный из a в степени 2 + b в степени 2.

Монтаж вальмовой крыши идет полным ходом

В итоге все 6 стропил (центральные и вспомогательные) получаются одинакового размера. Можно длину рассчитать другим способом, применяя коэффициентную таблицу.

В таблице коэффициентов даны три величины: стандартный уклон ската крыши, коэффициент для расчета длины промежуточного стропила и коэффициент для расчета длины углового стропила.

Например, отношение уклона ската крыши 3:12 показывает отношение катетов прямоугольного треугольника, рассмотренного выше. В зависимости от полученного отношения выбираем нужные коэффициенты. Теперь, для определения длины стропила, полученное расстояние b умножаем на полученный коэффициент. Незабываем за длину свеса. Он считается отдельно. Учитываем, что вычисляем длину балки до места врезки на обвязочный брус.

Вальмовая крыша и ее преимущества

Данная крыша имеет несколько преимуществ перед двускатной крышей. Во-первых, у вальмовой крыши нет фронтонов и щипцов, значит сопротивление ветряным потокам намного ниже, чем в двускатной крыше. Поэтому при урагане или сильном ветре вальмовая крыша более устойчива. Во-вторых, такой вид крыш менее подвержен деформации из-за специфики конструкции.

Треугольники – жесткие фигуры, обладают свойством не изменяться. За счет того, что геометрическая форма вальм – треугольники, вальмовая крыша жестко сконструирована. В-третьих, свесы вальмовой крыши со всех четырех сторон могут иметь различные размеры. Делая большой свес, вы тем самым защищаете стены дома.

Свесы можно использовать как навес для бытовых целей. В-четвертых, внешний вид дома с вальмовой крышей кажется ниже этого же дома с двускатной крышей. Поэтому дома с вальмовой крышей удобно вписываются в уже готовые конструкции в качестве пристроек. Они не портят вид и дизайн имеющихся сооружений. В-пятых, дома с вальмовой крышей радуют глаз, есть украшением загородного пейзажа.

Недостатки вальмовой крыши

Во-первых, это цена. По конструкции вальмовая крыша сложнее двускатной, поэтому конечная цена такого строения должна быть дороже. Но если учесть, что при строительстве двускатной крыши нужно еще заделать фронтоны или щипцы, то разница в конечной сумме будет не очень большой.

Во-вторых, при оборудовании мансарды нужно учесть, что вальмы убирают часть свободного чердачного пространства. Но и здесь можно найти выход: оборудовать под вальмой красивое спальное пространство или рабочий кабинет. Красиво, неповторимо и оригинально.

В-третьих, при сооружении мансарды окна со всех четырех сторон сооружаются на скатах или вальмах, а значит под определенным углом наклона. Это вносит неудобства при выпадении осадков, окна приходится закрывать. Понятно, что в двускатной крыше, при расположении окон на фронтонах этого делать не надо, так как они находятся в горизонтальном положении.

Но и здесь есть выход. На вальмовых крышах можно спроектировать окна в горизонтальном положении. Это придаст вашей крыше необычный вид, внесет неординарность в окружающий пейзаж. Дом с такими окнами будет сказочно выглядеть. Понятно, что для этого потребуется дополнительный расход, но «красота требует жертв».
