четырехскатная кровля мансардного типа, варианты строения, монтаж

Содержание:

Варианты устройства мансардных крыш
Виды мансардных помещений частных домов
Достоинства конструкций мансардного типа
Варианты естественного освещения
Устройство системы вентиляции четырехскатной крыши

Устройство мансардного помещения — вариант организации пространства дома под крышей.

При постройке дома мало кто задумывается о необходимости увеличения жилой площади в дальнейшем. Что делать в той ситуации, когда она появилась? Не всегда есть возможность установить пристройку на участке, например, из-за его малых размеров. Проблему получится решить путем устройства мансардной крыши. Ее установка позволит расширить площадь дома. Причем это возможно сделать еще на этапе строительства дома, либо заняться реконструкцией готового сооружения, вернее, его крыши.


Варианты устройства мансардных крыш

К мансардным крышам относятся любые кровли, под скатами которых возможно создание жилых помещений.

В чем заключается отличие, например, четырехскатной мансарды, от чердака? В строительных нормах указано, что разделение идет по высоте потолка, а также присутствию естественного освещения, необходимого для комфортной жизнедеятельности человека.


Конфигурации крыш, для которых возможно обустройство мансарды:

  • Двухскатная. Так называется классический вариант крыши, разделенной на 2 ската. Чтобы получить мансардное помещение максимальной площади, стропила устанавливают ближе к стене. Поскольку у крыш крутые скаты, крайние стороны комнаты непригодны для жизни из-за их низкой высоты. В этих местах можно установить различные полки, ящики или шкафы для складирования каких-либо вещей. Уклон крыши должен быть большим, такая конструкция больше весит.
  • Ломаная. Так называется двухскатная крыша, у которой скаты оформлены в виде двух плоскостей, отличающихся по углу наклона. Данная конфигурация позволяет сделать потолки мансарды на приемлемом уровне. Нижние скаты крыши будут выступать в качестве водоотвода, а также препятствовать скоплению снежных масс. Устройство мансарды в частном доме ломаного типа — более трудоемкий процесс, если сравнивать с первым вариантом. Такая конструкция по весу тяжелее, поскольку требует установки массивной стропильной системы. Ломаную мансарду стоит размещать в доме небольших размеров. Для возведения конструкции требуются опытные мастера, знающие свое дело.
  • Четырехскатная крыша с мансардой. Такая конструкция тоже допустима. Возможно устройство кровли вальмового и полувальмового вида. Но тут есть некоторые нюансы. Вальмовые скаты, которые призваны частично или полностью заменить фронтоны, уменьшают полезную площадь такого варианта. Вместе с тем увеличивается сложность установки и вес мансарды. Для ее монтажа необходима перестройка фундамента на более надежный. А это требует серьезных финансовых затрат. Поэтому к оформлению четырехскатной мансардной крыши приступают только при реконструкции дома.


В действительности дома с любыми разновидностями крыши получится дополнить мансардой. Но стоит понимать, что с шатровыми, односкатными и асимметричными конфигурациями предстоит больший объем работ, да и выйдет это дороже. Поэтому рекомендуется отказаться от таких вариантов и выбрать те, что попроще — двухскатную или ломаную крышу.

Виды мансардных помещений частных домов

В деревянном или кирпичном доме вместо второго этажа можно обустроить мансардное помещение с системой вентиляции и отоплением. Оно тоже будет пригодно для жилья. У такого варианта большое количество преимуществ. Главное заключается в том, что постройка полноценного второго этажа сооружения связана с серьезными финансовыми затратами. Необходима перестройка фундамента и обустройство лестницы. Для реализации мансарды понадобится гораздо меньший бюджет.

Существует несколько вариантов строения мансардной крыши. Выбор конкретного основывается на жилой площади, а также нуждах хозяев дома.


Виды мансардных конфигураций:

  • Одноуровневая. Единственное мансардное помещение размещается под двухскатной крышей с прямой либо ломаной конфигурацией. Установка такого сооружения не приводит к утяжелению кровли, поэтому его удобно ставить в строящихся или ремонтирующихся домах. С расчетами и подготовкой плана работ справится любой человек, даже если он не имеет соответствующего опыта. Согласно нормам строительства, в жилой комнате нужно делать потолки по высоте от 2.5 метров.
  • Одноуровневая консольная. Такая конструкция устанавливается под асимметричной крышей. Для увеличения полезного пространства помещения, ее частично размещают за пределами дома. Под выступающей частью мансарды можно построить навес или гараж. Такая конструкция будет смотреться гармонично. Крыша здания с консольной мансардной асимметрична: большую его часть покрывает двухскатная крыша, а консоль выступает в качестве односкатной «заплатки».
    Для такой конструкции возможно размещение вертикальных окон, идеальных при естественном освещении. Но стоит понимать, что проектирование консольной мансарды под силу только архитекторам, а для монтажа потребуется бригада опытных работников.
  • Двухуровневая. Реализации такой конструкции допустима, если высота крыши в сооружении больше пяти метров. Мансарда состоит из двух комнат, размещенных друг над другом, связанных лестницей. Такие конструкции не выйдет установить для готового дома. Двухуровневую мансарду необходимо предусматривать еще на этапе строительства. Для нее требуется специальный фундамент. У скатов крыш особая форма, для них необходима установка стропильной системы специальной схемы. В данной конструкции опорой для второго уровня выступают колонны. Надежность мансарды определяется правильностью расчетов, а также опытом и квалификацией архитектора.


Усилиями дизайнеров, консольные и двухуровневые варианты мансардных крыш смогут стать очень стильными сооружениями.

Достичь уникального облика можно путем использования панорамного освещения, включения дополнительных элементов, например, оранжереи. Также возможно создание детской или спальной комнаты с естественным светом. Такой вариант будет смотреться премиально. Но для самостоятельного монтажа лучше выбирать устройство крыши с мансардой одного уровня.

Достоинства конструкций мансардного типа

Для хозяев важно максимально рационализировать пространство собственного дома. Для этих целей отлично подойдет мансардное помещение. Оно обустраивается под крышей, где изначально много свободного места.


Основные преимущества возведения мансарды:

  • Возможность расширить жилое пространство с минимальными затратами. Установка мансардной крыши частного дома не требует перестройки фундамента. Такой вариант гораздо выгоднее, чем реализация полноценного второго этажа.
  • Уменьшение расходов на отопление. Между полом и потолком мансарды находится так называемый воздушный карман. Он препятствует выходу тепла, полученного в результате отопления, за пределы дома. Это позволит сэкономить на электроэнергии или на топливе, если оборудована котельная.
  • Внешний вид. Установка мансарды дополнит внешний вид дома. Становится возможной достройка балкона, гаража, а также уличного навеса. Конструкция удачно впишется в экстерьер здания.
  • Скорость постройки. При возведении мансардного помещения не нужно останавливать эксплуатацию первого этажа. На постройку уйдет не больше недели работы.
  • Низкая стоимость конструкции. Данный вариант считается самым дешевым способом увеличения полезной площади дома, таково мнение опытных строителей.

Варианты естественного освещения

В крыше мансардного типа должно быть продумано естественное освещение. В противном случае ей нельзя будет пользоваться как жилым помещением.

Варианты устройства естественного освещения:

  • Вертикальные окна
    . Данный вариант является самым простым и дешевым. Но он невозможен для крыш шатрового и односкатного типа. Связано это с тем, что именно на фронтонах, которые отсутствуют в таких конфигурациях, ставятся вертикальные окна.
  • Панорамные окна. Они считаются подвидом вертикальным, но с повышенной площадью светопрозрачной конструкции. Установка панорамных окон позволяет получить больший обзор местности, например, на живописную природу. Для них требуется усиленная рама, способная выдержать вес кровли.

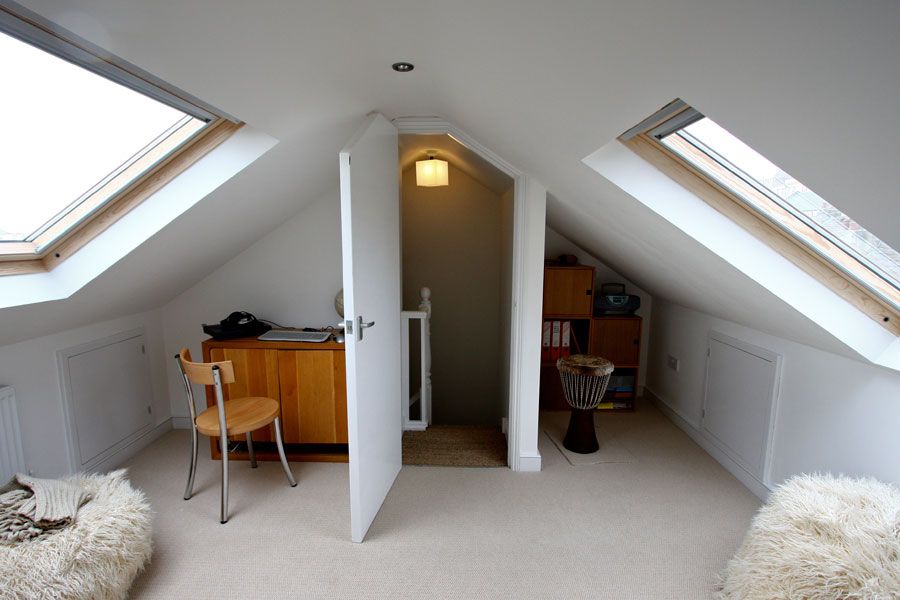

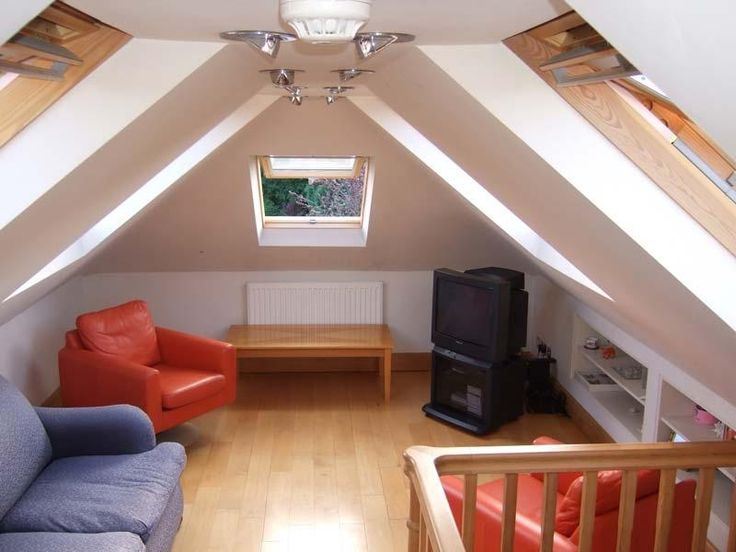

  • Мансардные окна. Их устанавливают не на фронтоны, как в предыдущих случаях, а встраивают в скаты кровли. Для окон необходим надежный стеклопакет с высокой ударопрочностью и герметичностью, а также со специальным напылением, которое отталкивает грязь. Требуется усиленная рама. Столь высокая надежность позволяет мансардным окнам быть защищенными от внешних воздействий, в том числе и давления снежных масс.

Устройство системы вентиляции четырехскатной крыши

Если планируется жилой вариант крыши с мансардой, то для нее требуется утепление с включением отопления, а также устройство системы вентиляции. Слуховые окна позволяют проветривать пространство под кровлей. Если правильно установлено утепление, то усложняется естественная воздушная вентиляция. В помещение повышается влажность, становится душно. Решить эту проблему можно путем монтажа дополнительных элементов.


Потребуются следующие элементы для наладки принудительной вентиляции:

  • Точечные аэраторы. Их размещают на крышах домов мансардного типа с плоской, односкатной или шатровой конфигурацией, в которых отсутствует коньковое соединение. Точечные аэраторы позволяют кровельному покрытию «дышать». Вместе с ним, они не дают скапливаться конденсату и влаге, которые ухудшают свойства утеплителя. Предпочтительнее всего устанавливать 1 аэратор на 20 квадратных метров пространства.
  • Коньковые аэраторы. Они размещаются вдоль конькового соединения. Коньковые аэраторы выводят нагретый воздух из помещения мансарды.
  • Карнизные продухи. Они предназначены для забора свежего воздуха. Продухи размещаются под свесом кровли при монтаже двухскатной мансардной крыши.


всё про ремонт и обустройство жилья

Планируем ремонт загородного дома с заменой кровли и обустройством жилой мансарды. На данный момент определяемся с конструкцией крыши и так как в нашей местности преобладают очень сильные ветра, рекомендуют четырёхскатную кровлю. Необходима информация по вопросу: Какой конструкции бывают мансардные четырёхскатные крыши?

Мансардные крыши с четырьмя скатами пользуются довольно большой популярностью. Да, это и не спроста. Четырехскатные крыши способны нести большие нагрузки, что делает их идеальными для возведения в местностях, где характерны порывы ветра и другие неблагоприятные для дома природные явления. К тому же, такие конструкции позволяют получить очень удобные для жилья помещения.

Мансардную четырехскатную крышу можно разбить на три или даже четыре подкатегории. Давайте разберемся какие и как они выглядят:

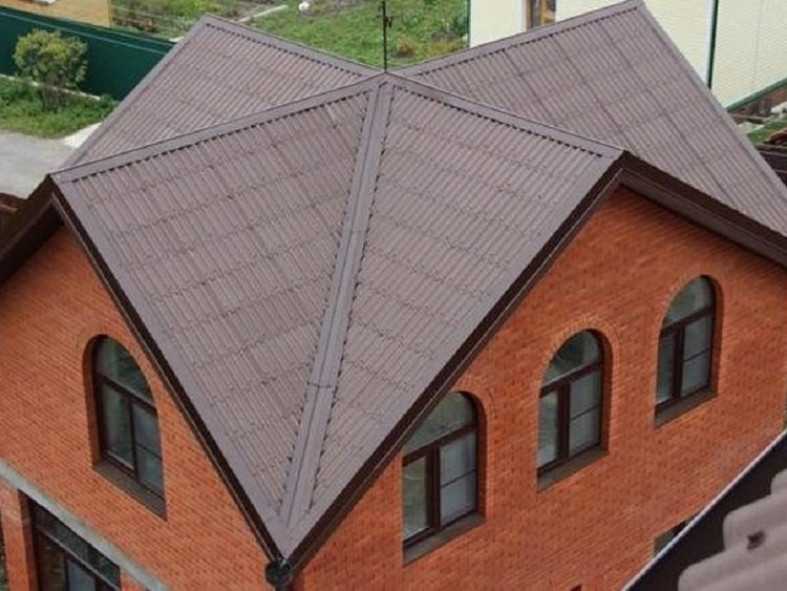

  • вальмовая конструкция — две грани имеют вид равнобедренных трапеций, другие две — треугольников;
  • полувальмовая — по сути, та же вальмовая конструкция, только ее треугольные скаты усечены и установлены под более меньшим углом относительно своих соседей, трапециевидных скатов;
  • шатровая — все скаты данной конструкции имеют одинаковую геометрическую форму и сходятся в одной точке наверху, напоминая пирамиду;
  • сложная четырехскатная крыша (мансарда) — этот тип, пожалуй, можно вынести в отдельную подкатегорию, такая конструкция может содержать примыкания к другим элементам здания, такие элементы, как вертикальные чердачные окна с фронтонами, ендовы и тп. Выполнение такой разновидности крыши является очень трудоемким;

Из преимуществ таких крыш можно выделить оригинальный внешний вид, долговечность, надежность, стабильность к высоким нагрузкам. При этом, конструкция сложна в возведении, более высокая стоимость возведения в сравнении с двускатной.

Посмотреть проекты домов с мансардной крышей, Вы можете здесь.

Из названия самой конструкции следует, что крыша будет состоять из четырех плоскостей, опирающихся на каждую стену строения. Такая крыша вполне претендует на роль изюминки дома, ведь при помощи эффектного кровельного материала и правильного расчета размеров получаются действительно эффектные строения.

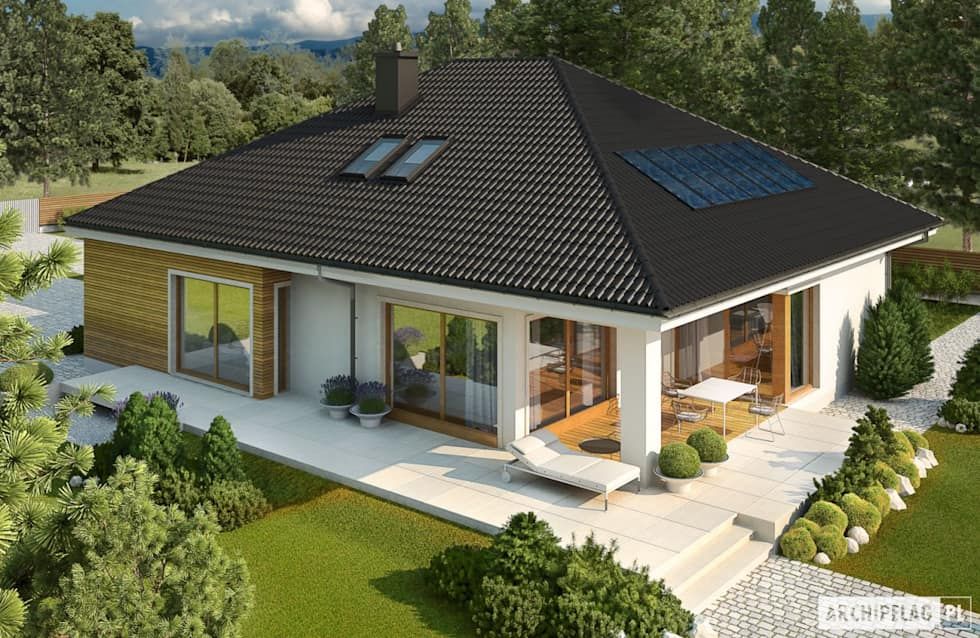

Дом с четырехскатной крышей

Одноэтажный дом с четырехскатной крышей сегодня можно встретить часто. Хороша эта конструкция тем, что она исключает наличие фронтонов, а это существенно упрощает задачу. Вам не придется тратиться на постройку дополнительных стен, но обеспечить достаточную жесткость всей постройки. Нужно отметить, что четырехскатная мансардная крыша позволяет получить еще одну комнату без возведения полноценного второго этажа.

Четырехскатная крыша может принимать три основных обличия: шатровая, вальмовая или полувальмовая. С ними мы познакомимся ниже.

  1. Одновременно экономичным и сложным в исполнении считается шатровый вариант постройки. Вы экономите на длине балок, а также стенах. По сути, это нечто напоминающее пирамиды. Если грамотно выбрать угол наклона, даже очень сильные ветра и осадки крыше не будут страшны. В основании такой пирамиды может быть как квадрат, так и прямоугольник. Если это квадратное строение, то все грани будут абсолютно одинаковыми. Когда дом прямоугольный, грани попарно одинаковы и расположены друг напротив друга.
  2. Одноэтажный дом с четырехскатной крышей вальмового типа выглядят особенно эффектно. Теперь наши грани не просто расположены попарно, но и имеют разную форму. Две из них выполнены в форме треугольников, две другие — трапеций. Обычно такую крышу рекомендуют для тех районов, где ветра сильные и нужна повышенная сопротивляемость. На скатах располагают мансардные окна, что делает внешний вид дома презентабельным. У данной конструкции три типа стропил: накосные или диагональные, рядовые и наружные, их еще называют угловыми.
  3. Дом с четырехскатной полувальмовой крышей обязательно будет выделяться из числа остальных построек именно своим внешним видом. Но не только эффектный внешний вид сделала данный тип постройки популярным. За счет особенностей строения вы получаете дополнительно вполне обширную площадь, которую смело можно использовать как для хозяйственных целей, так и обустройства еще одной комнаты. Скаты будут располагаться довольно низко, что также позволяет успешно противостоять сильным ветрам и осадкам.

Преимущества четырехскатной крыши

Итак, мы познакомились с вариантами постройки. Теперь стало понятным, что дом с такой крышей просто обречен на внимание со стороны прохожих из-за своего эффектного внешнего вида. Но ведь эстетическая составляющая остается в вопросах строительства на втором месте. Пройдемся еще раз по списку преимуществ такого типа постройки крыши:

  • конструкция не имеет высокого сопротивления потоку ветра, а это значительно при постройке в регионах с сильными ураганными ветрами;
  • застройщики в настоящее время стараются продать европейский продукт высокого качества, привлекательный для потребителя, и как раз такой тип крыши ближе всего именно к таким вариантам строений;
  • вы значительно экономите на материалах и трудовых затратах, так как постройка не предусматривает выгонку фронтонов.

Однако, придется быть готовому к тому, что расчет нагрузок, проектировка и монтаж значительно усложняются. Чем сложнее крыша, тем больше нужно знаний и умений при ее монтаже. Посему придется прибегнуть к помощи специалистов. Зато вы сэкономите на постройке второго этажа и получите интересный дизайн фасад дома и одновременно площадь под комнату.

Четырехскатная крыша является одним из наиболее популярных видов кровли. Она способна придать дому оригинальный внешний вид и часто применяется при постройке больших домов, поскольку делает их кровлю более аккуратной, в отличии от обычной двускатной крыши с фронтонами.

Конструктивно четырехскатная крыша может быть простой, или иметь различные дополнительные элементы в виде слуховых и мансардных окон, которые способны сделать конструкцию кровли неповторимой, «оживив» ее. Но отличие четырехскатной крыши от двухскатной состоит не только во внешнем виде. Она обеспечивает более надежную защиту от ветра, снега и дождя. И, несмотря на более сложную конструкцию, четырехскатная крыша монтируется довольно легко.

Виды четырехскатных крыш.

1. Конструкция простой вальмовой крыши включает в себя два треугольных (вальмовых) ската и два трапециевидных ската. Для ее строительства используются приемы выполнения накосных стропил четырехскатной кровли и наклонных стропил двускатной.

2. Конструкция полувальмовой крыши состоит из двух срезанных треугольных (вальмовых) скатов, под которыми расположен фронтон, а также из двух трапециевидных. Такое устройство кровли позволяет произвести установку мансардного этажа с панорамными окнами без снижения надежности крыши.

3. Отличие шатровой крыши от обычной вальмовой состоит в том, что ее скаты имеют совершенно одинаковую форму равнобедренных треугольников, которые сходятся в одной точке.

Более сложная по конструкции четырехскатная крыша предусматривает наличие вертикальных чердачных окон, фронтонов и примыкание к каким-либо частям постройки. Установить такую крышу самостоятельно очень сложно, поэтому лучше воспользоваться услугами профессиональных мастеров, или же взять за основу готовый проект.

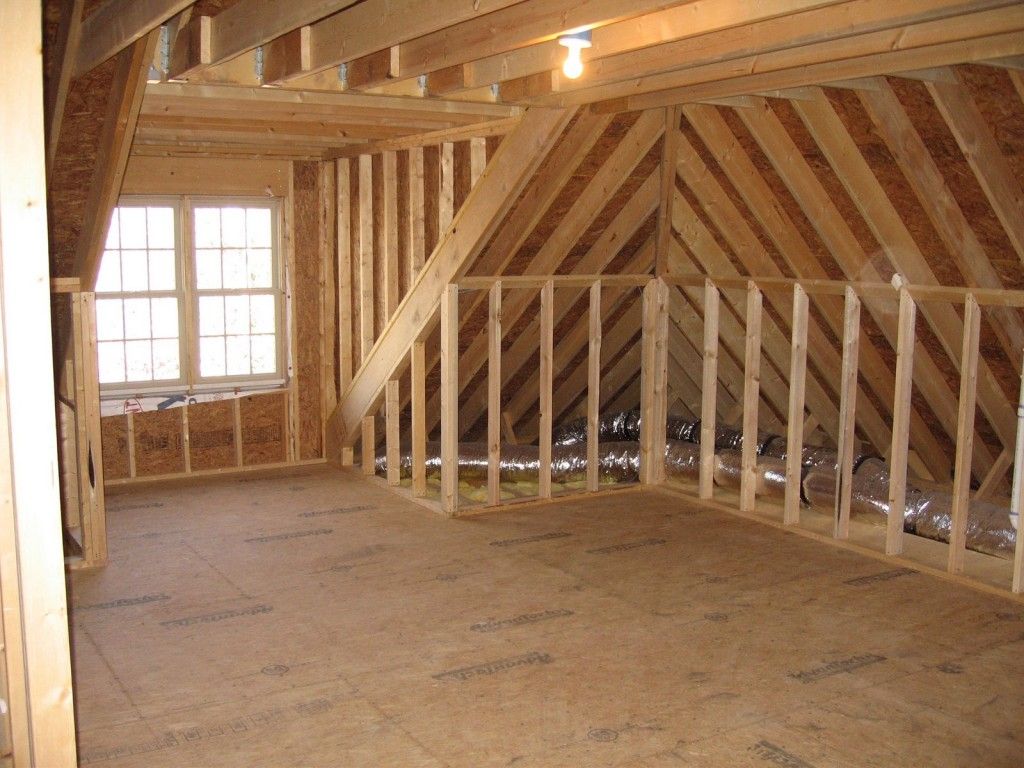

Их каких элементов состоит четырехскатная крыша?

Четырехскатная крыша имеет те же элементы, что и двускатная, но из-за ее конструктивных особенностей требуется устанавливать дополнительные элементы каркаса.

Основные элементы четырехскатной крыши:

1. Мауэрлат – уложенный на верхнюю часто стен брус, на который приходится основная нагрузка от крыши.

2. Лежни – внутренние брусья, уложенные на колонны или несущие стены и служащие опорой.

3. Стропила – могут быть накосными, диагональными и боковыми. Накосные служат для формирования вальмового ската крыши, боковые – трапециевидного. Четырехскатная крыша шатрового типа не требует установки боковых стропил.

4. Шпренгели и стойки – опоры, установленные вертикально, и служащие для поддержки стропильной системы.

5. Коньковый прогон или брус – опора, установленная горизонтально, и используемая для поддержки стропил. Для крыши шатрового типа он не нужен.

6. Ригели или затяжки – горизонтальные соединительные элементы, скрепляющие между собой боковые стропила, что предотвращает их разъезд в стороны.

7. Нарожники – служат для образования каркаса ската. Укладываются на диагональные стропила.

8. Кобылки – образующие свет кровли доски, закрепленные в нижней части стропил.

9. Ветровые балки и подкосы – служат для увеличения прочности крыши, повышая ее противостояние нагрузкам.

Четырехскатная крыша требует точного расчета необходимых материалов, для чего обязательно требуется нарисовать эскиз, заранее определившись с размерами и формой крыши.

Если вы лишь на стадии проектирования собственного загородного дома, одним из важных вопросов, который перед вами возникнет, примерно будет следующий: какая крыша дешевле и лучше — двухскатная или четырехскатная? Чтобы на него ответить, нужно разобраться отдельно с каждой конструкцией, выяснить их преимущества и недостатки.

Двухскатные

Преимущества

  • Практичность кровельной конструкции благодаря наличию большого подкровельного пространства, где можно обустраивать мансардное помещение.
  • Такая конструкция характеризуется высокой надежностью, продолжительным сроком эксплуатации благодаря эффективности отведения талых, дождевых вод.
  • Возможность выполнения самостоятельного монтажа двухскатной крыши.
  • Из всех вариантов конструкций крыш это наиболее дешевый. Дешевле только односкатные кровли, которые в основном используются для хозяйственных построек.
  • Кровля такого типа достаточно проста в эксплуатации.
  • Существует возможность проведения ремонта.

Недостатки

  • Наклон кровельных скатов, высота конструкции крыши зависят от параметров здания.
  • Стоимость проекта существенно увеличивается при планировании обустройства мансарды.
  • Для обеспечения хорошего освещения в мансардном помещении возникает необходимость установки в двускатной крыше мансардных окон.

Четырехскатные

Преимущества

  • Возможность обустройства хорошо освещенной, более функциональной мансарды.
  • Кровли такого типа отличаются более оригинальным, привлекательным внешним видом.
  • Это надежные, прочные конструкции, которые намного устойчивее к ветровым, снеговым нагрузкам, чем, например, двускатные.
  • Возможность поддержания комфортной температуры в мансардном помещении благодаря равномерному распределению тепла со всех сторон.

Недостатки

  • Четырехскатная кровля отличается более сложным проектом, для реализации которого необходимо иметь определенные навыки кровельных работ, поэтому возникает необходимость привлечения профессиональных кровельщиков.
  • Конструкция крыши имеет значительный вес, соответственно, несущие стены, фундаментное основание требуют усиления.
  • В холодных регионах такая кровля требует тщательного утепления, что также значительно повышает итоговую стоимость сооружения.
  • Мансардное помещение под четырехскатной кровлей стоит дороже, чем под двухскатной крышей, так как возникает необходимость обустройства стенок по всему периметру крыши, их тщательного утепления, установки большего количества мансардных оконных конструкций.

Сравнение двухскатной и четырехскатной кровли

Четырехскатные конструкции лучше выдерживают снеговые, ветровые нагрузки. Но из-за большой теплоотдачи подобные кровельные системы, используемые в северных регионах, требуют дополнительного утепления. Двухскатные кровли подходят больше для регионов с большим количеством атмосферных осадков.

Двухскатная крыша обычно украшается фронтонными, мансардными окнами, балконами — это классика архитектуры в частном домостроении. А четырехскатные кровли считаются эталоном европейской лаконичности.

Вывод

Оба вида кровли имеют собственные достоинства и недочеты. При этом разница в стоимости 2- и 4-скатных проектов порядка 30 %. Двухскатные кровли на треть дешевле четырехскатных. Но, учитывая затраты на строительство фронтонов, разницы в общей цене практически нет.

Преобразование шатрового в двускатное чердачное помещение
