Четырехскатная крыша (Вальмовая). Особенности покрытия металлочерепицей.

Четырехскатная крыша. Важность надежной, функциональной, отвечающей всем требованиям, крыши для здания тяжело переоценить. От ее надежности и внешнего вида зависит не только красота здания, но и его внутренний климат. Металлочерепицей можно покрыть практически любой тип кровли, но особенно красиво она смотрится на четырехскатной крыше (вальмовой крыше). Давайте рассмотрим особенности покрытия металлочерепицей вальмовой крыши.

Что такое четырехскатная крыша (вальмовая крыша)?

Существует два основных вида конструкции крыш – плоские и скатные.

Плоскими крыши называются условно, так как они все равно имеют небольшой угол наклона, который обеспечивает стекание дождевых вод. Плоские крыши целесообразно использовать в климатических условиях с небольшим количеством осадков или для высотных зданий. В нашем же регионе в секторе частного строительства более распространены скатные конструкции крыш. Скатная крыша может иметь одну, две или более наклонных поверхностей – скатов. К одной из разновидностей скатных крыш относится вальмовая крыша.

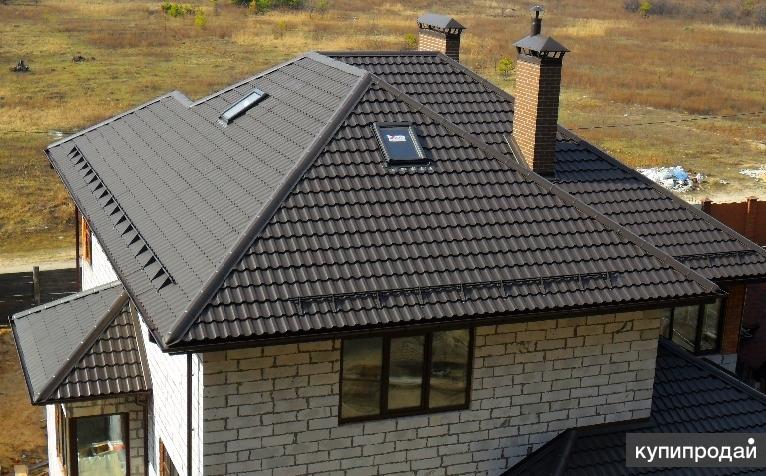

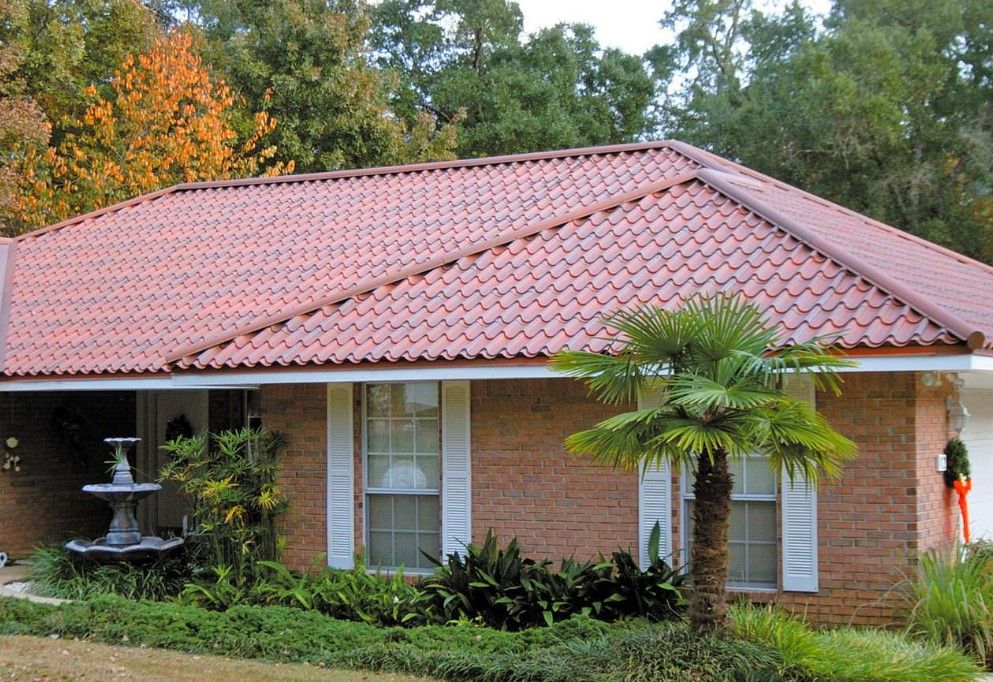

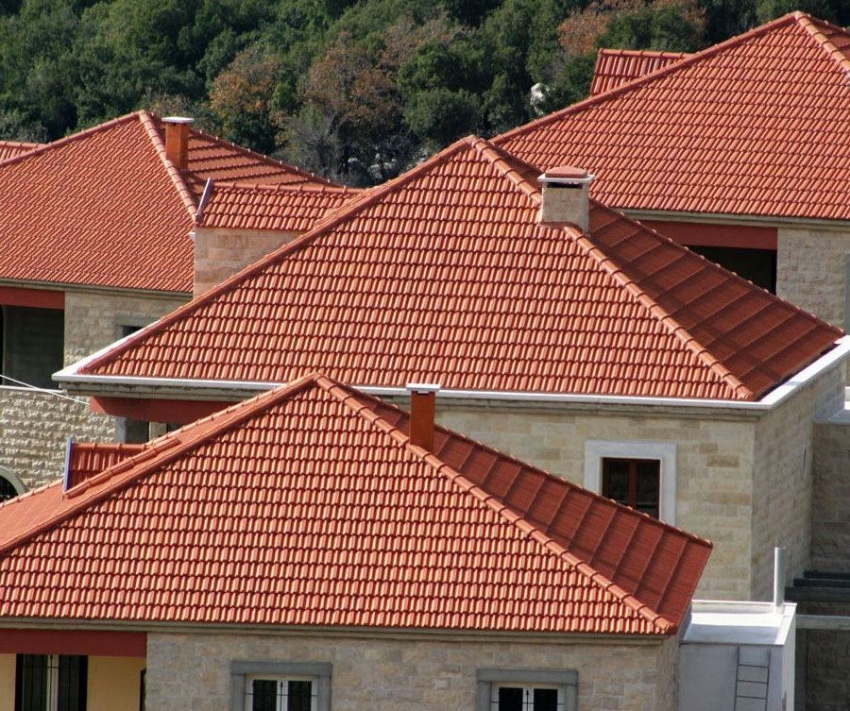

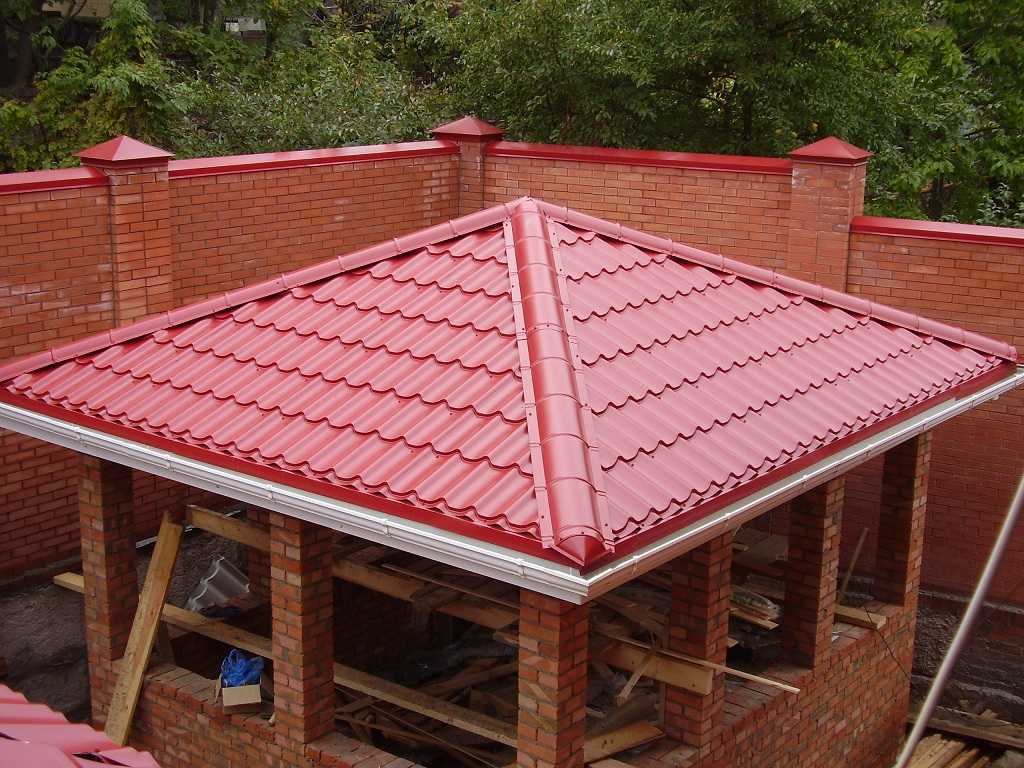

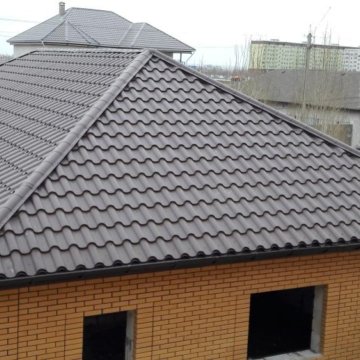

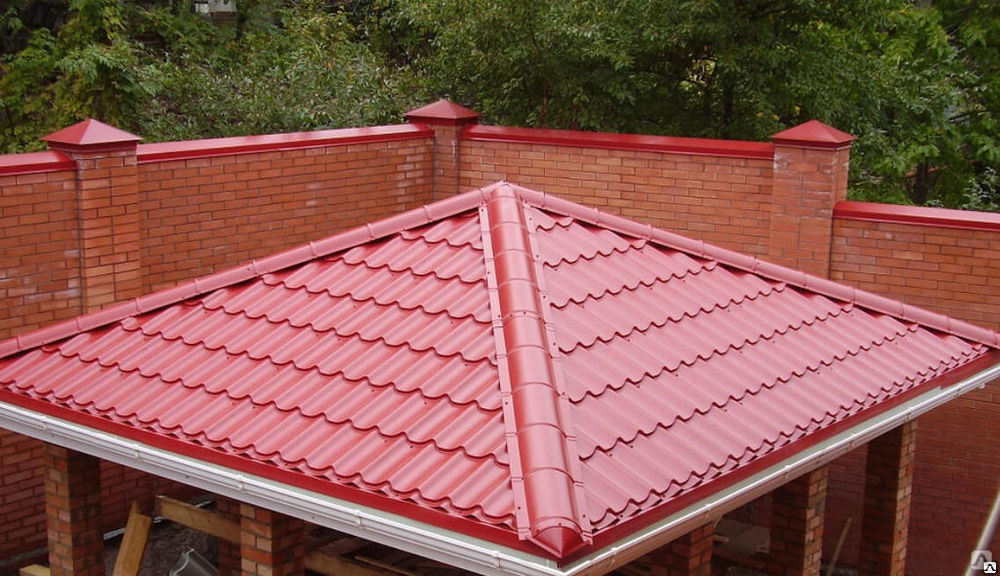

Четырехскатная крыша (вальмовая) представляет собой конструкцию из четырех скатов, двое из которых имеют форму трапеции, а двое других – треугольника. Скаты треугольной формы получили название вальм. Трапециевидные скаты закрывают переднюю и заднюю часть здания, а вальмы – торцевое пространство между ними. Трапециевидные скаты имеют уклон к сторонам с большей длиной, вальмы закрывают более короткие стены.

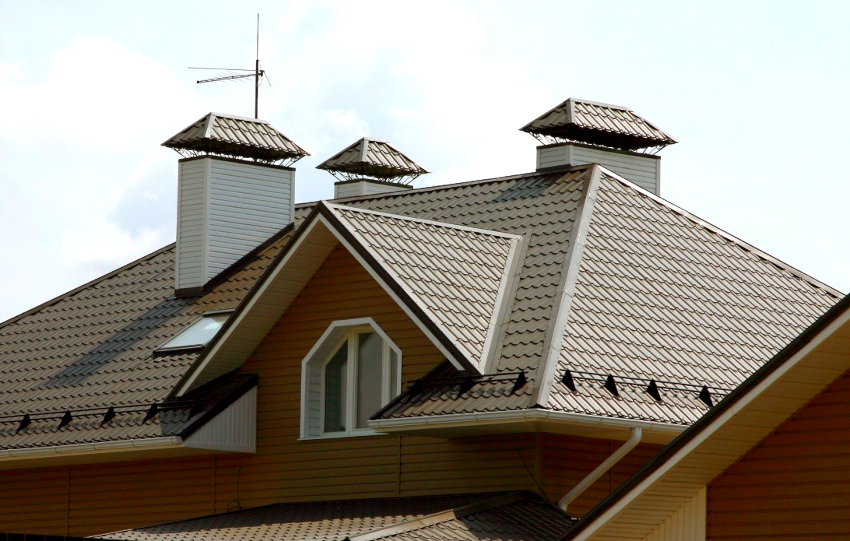

Своим внешним видом четырехскатная крыша напоминает туристическую палатку. Помимо красивого дизайна она обладает и повышенной надежностью. Крыша с такой конструкцией позволяет оборудовать даже жилой чердак. В таком случае на вальмовых склонах она имеет слуховые окошки, которые используют для освещения и проветривания чердака, а также в качестве выхода на крышу.

Достоинства и недостатки четырехскатной крыши (вальмовой)

К основным достоинствам вальмовых крыш можно отнести:

Высокие функциональные свойства – она имеет невысокое сопротивление потокам воздуха, поэтому подвержена меньшему разрушению при сильных ветрах. Кроме того, четырехскатная крыша отлично справляется с большими нагрузками и не боится обильных осадков. Она очень эффективна при использовании в местах с неблагоприятным климатом;
Имеет оригинальный и красивый внешний вид;
Благодаря особенностям конструкции под вальмовой крышей можно расположить жилой чердак либо мансарду;
Благодаря возможности удлинения свесов по всему периметру кровли прекрасно защищает от осадков фасад здания;
Имеет широкие скаты, которые равномерно нагреваясь, благоприятствуют оптимальному температурному режиму в здании;

е конструкция обладает определенной жесткостью, что защищает кровлю от значительных деформаций.
Есть у четырехскатной (вальмовой) крыши и некоторые недостатки. Ее конструкция довольно сложна и требует значительно больших трудозатрат и материала, чем, например, двускатная кровля. А это сказывается и на сумме финансовых вложений, которые потребуются для возведения вальмовой крыши. Кроме того, скаты уменьшают площадь чердака, что является немаловажным фактором при обустройстве мансарды.

Четырехскатная крыша — особенности конструкции

К сооружению вальмовой крыши следует подойти с особой тщательностью. Ее конструкция довольно сложна, поэтому лучше всего обратится к специалистам.

При конструировании четырехскатной крыши (вальмовой) используются промежуточные, центральные промежуточные и угловые стропила. Они крепятся по обоим краям конька и упираются в верхний уровень обвязки. Наибольшая часть нагрузки приходится на крайние стропила, поэтому стоит позаботится об их усилении. Обычно все скаты монтируют с одинаковым углом наклона, который обычно меньше, чем у двускатной кровли. Но существуют также вальмовые крыши, где угол наклона вальм отличается от угла наклона основных скатов.

При проектировании конструкции четырехскатной (вальмовой) крыши для металлочерепицы опытные строители выбирают такую ее конфигурацию, которая, с одной стороны, позволит сократить расход материала (делается меньший уклон кровли, сокращается длина коньковой балки), а с другой стороны, позволит сделать меньше обрезаний материала и меньше отходов (длина коньковой балки увеличивается). При этом также следует позаботиться о том, чтобы создать комфортные условия для обустройства подкровельного пространства. Для этого следует увеличить высоту крыши и сделать скаты более крутыми. То есть, необходимо найти

оптимальное соотношение между тремя показателями, что под силу только специалистам.

При запланированном дальнейшем покрытии четырехскатной крыши (вальмовой) металлочерепицей следует выдерживать шаг стропил, который должен составлять порядка 60-90 см. Если шаг будет установлен неправильно, то металлочерепица может просесть и существует вероятность разгерметизации кровли и возникновения трещин. Кроме того, кровля из металлочерепицы требует создания обрешетки из деревянных брусьев, расстояние между которыми соответствует шагу поперечных изгибов металлопрофиля. Создавать сплошную обрешетку не требуется. Сплошная обрешетка может понадобиться только в местах крепления металлочерепицы возле конькового бруса и угловых стропил.

Четырехскатная крыша (в отличие от двускатной) кроется металлочерепицей начиная с самой верхней точки, постепенно опускаясь вниз. Это связано с тем, что необходимо точно состыковать все волны металлочерепицы на гребнях крыши. Вначале кровельными саморезами крепятся первые один или два листа. Под них подкладываются следующие и так далее. Саморезы крепятся в шахматном порядке под поперечной складкой. После закрепления всех листов металлочерепицы, устанавливаются все дополнительные элементы – ендовы, коньки, снегозадержатели и прочее.

Для вальмовой крыши расход металлочерепицы для каждого ската рассчитывается отдельно. Для этого измеряется площадь ската и рассчитывается необходимое количество листов металлочерепицы. Так как четырехскатная крыша (вальмовая) является довольно сложной конструкцией, то все просчеты и само перекрытие лучше всего доверить профессионалам, и тогда она прослужит очень долго и будет радовать вас своей красотой.

Четырехскатная крыша (Вальмовая). Особенности покрытия

Что такое четырехскатная крыша (вальмовая крыша)?

Существует два основных вида конструкции крыш – плоские и скатные.

Достоинства и недостатки четырехскатной крыши (вальмовой)

К основным достоинствам вальмовых крыш можно отнести:

Высокие функциональные свойства – она имеет невысокое сопротивление потокам воздуха, поэтому подвержена меньшему разрушению при сильных ветрах. Кроме того, четырехскатная крыша отлично справляется с большими нагрузками и не боится обильных осадков. Она очень эффективна при использовании в местах с неблагоприятным климатом;
Имеет оригинальный и красивый внешний вид;
Благодаря особенностям конструкции под вальмовой крышей можно расположить жилой чердак либо мансарду;
Благодаря возможности удлинения свесов по всему периметру кровли прекрасно защищает от осадков фасад здания;
Имеет широкие скаты, которые равномерно нагреваясь, благоприятствуют оптимальному температурному режиму в здании;

Четырехскатная крыша – особенности конструкции

оптимальное соотношение между тремя показателями, что под силу только специалистам.

Как установить вальмовую панель для металлической кровли

Чтобы у вас и ваших клиентов были ресурсы, необходимые для выполнения работы, мы создали видеоролики по установке, которые показывают вашим клиентам, как легко интегрировать вальмовые панели с нашими качественные металлочерепицы. Узнайте больше об установке вальмовых панелей, посмотрев короткое видео или прочитав расшифровку ниже:

Вальмовая накладка во многом используется как гребень на склоне. Следует иметь в виду, что часто вы будете использовать ту же самую часть на коньке, что и на бедре. Разница, о которой следует помнить, — это высота тона. Это крыша с уклоном 6/12, но заглушка для 6/12 не будет такой плотной, как заглушка для конька для 6/12, поэтому вы не захотите использовать накладку для тазобедренного сустава на заглушке для конька. . В противном случае, когда вы начнете вкручивать все винты, он будет тянуть и драться, создавая волны на всем протяжении.

Измерение панели

Теперь мы хотим узнать, как разрезать эти панели и убедиться, что они всегда правильные. Каждая панель бедра и долины имеет длинную сторону и короткую сторону. Сегодня мы собираемся научить людей, как легко снять эти измерения с квадратом в 2 фута. Большинство людей автоматически предполагают, что они будут рассчитывать свое бедро или долину исходя из 16 дюймов покрытия, но истинная ширина панели от внешнего края до внешнего края составляет 17 ½ дюймов. Давайте поставим вот эту панель и посмотрим.

Если мы измерим эту панель от внешнего края до внешнего края, вы увидите, что это 17 ½ дюймов, и это измерение, которое нам нужно использовать, потому что, когда мы вычисляем наши углы, мы идем от внешней стороны к бедру, который находится на другой стороне панели. Один из советов — разметить квадрат по ширине панели за пределами основных ребер.

Выровняв квадрат с внутренней стороной последней панели, мы собираемся сдвинуть его вверх, пока наша отметка 17 ½ дюймов не достигнет бедра, и мы увидим, что именно там мы попали. Мы можем перенести это измерение на панель, сделав здесь отметку, которая дает нам короткую длину панели, и мы уже знаем нашу длину. В этом случае у нас есть панель, на которую мы наткнемся примерно на 6 дюймов, а затем начнем наш угол, поэтому мы измерим его и перенесем короткое измерение на панель.

Сейчас я сделаю длинный замер от верхней части панели до карниза. Это 41 1/8 дюйма. Следующее измерение, которое является коротким по углу, от линии, которую мы только что сделали, составляет 29 3/8 дюйма, а расстояние от макушки до бедра составляет 7 ¼ дюйма. Затем снимите эти три измерения, перенесите их на заднюю часть панели и отрежьте панель.

Перенесите измерения

Теперь мы собираемся перенести эти измерения на обратную сторону этой панели, соединить наши линии и сделать разрезы. Я хочу указать на нечто действительно важное; на карнизе этой панели есть 1-дюймовый зажим, который крепится к краю капельницы. Эта панель уже подготовлена с зажимом, но если вы не подготовите ее заранее, вам придется учесть 1 дюйм и добавить один дюйм ко всем вашим измерениям. В этом случае нам не нужно, потому что он уже закончен.

Наше длинное измерение составляет 41 1/8 дюйма, и эта панель уже такая. Мы знаем, что нам нужно пройти более 7 дюймов и сделать отметку, прежде чем мы ударим бедро, так что давайте сделаем это. Эта отметка 7 ¼ дюйма была с внутренней стороны обода. Так что я собираюсь подойти и сделать отметку в 7 ¼ дюймов. Следующее измерение, которое нужно отметить, — это короткая сторона на уровне 29 3/8 дюйма. Теперь мы знаем, к чему нам нужно присоединиться. Используя линейку, я собираюсь соединить эти две отметки и разрезать панель по этой линии. Если вы посмотрите на панель, то увидите, что наши 7 ¼ дюймов находятся вверху. Здесь мы попали в бедро, и это наш угол от длинного к короткому.

Теперь пришло время надеть панель. Он встает на место, и вы можете видеть, что наш угол поднимается вдоль бедра, когда мы натыкаемся на вершину. Когда вы устанавливаете набедренную панель, если вы немного отклонились от линии, не беспокойтесь об этом, ваша набедренная крышка подойдет и закроет эту панель, без проблем. Мы установим это и перейдем к следующей панели, которая будет полностью длинной и короткой.

Подготовьте дно к обрезанию

У последней панели, которую мы установили, дно уже было подготовлено для обрезания края капельницы. С этой панелью мы собираемся оставить конец незавершенным, чтобы мы могли показать людям, как снимать мерки и учитывать 1-дюймовый зажим.

Опять же, у нас есть отметка 17 ½ дюймов на квадрате, и мы будем вычислять короткую. Мы кладем его на внутреннюю часть последней панели, корпусом к ребру и двигаемся вверх, пока не наткнемся на нашу линию, а затем переносим эту линию на панель, и я собираюсь сделать отметку прямо здесь. Это отмечает расстояние до карниза и дает нам нашу короткую сторону. Наша длинная сторона идет отсюда вниз к карнизу.

Для края мы будем учитывать 1 дюйм. Мы добавим 1 дюйм к каждому из этих измерений, начиная с короткой стороны. Мы знаем, что

короткая сторона 10 7/8 дюймов, а наша длинная сторона 30 7/8 дюймов. Напомним, у нас есть короткое измерение 10 7/8 дюймов, и у нас есть длинное измерение 30 7/8 дюймов. Снимите эти размеры, перенесите их на панель и учтите 1-дюймовый зажим. Чтобы убедиться, что нижняя и верхняя стороны у меня правильные, я собираюсь сделать B для нижней части, T для верхней, таким образом, я знаю, что не сделаю никаких ошибок, потому что мы работаем в обратном порядке.

Я возьму длинное измерение, которое составляет 30 7/8 дюймов, и я собираюсь добавить к нему 1 дюйм, чтобы учесть зажим, затем я собираюсь сделать отметку на панели в 31 7/8 дюйма. Короткое измерение было 10 7/8 дюймов, поэтому мы сделаем отметку в 11 7/8 дюймов. Ну вот. Я собираюсь продлить эти линии на панели и соединить их, чтобы мы могли делать разрезы.

Здесь вы хотите использовать свой угольник, чтобы убедиться, что вы выровнены с заводским краем панели. Используя свой угольник, я отмечаю эту линию, чтобы знать, где их соединить. То же самое проделываем с длинной стороной. Теперь все, что осталось сделать, это соединить длинное с коротким и сделать наши разрезы. Используя линейку, мы собираемся соединить эти две линии, и помните, что вы идете от внешнего края к внешнему краю. Важно, чтобы я выстроился прямо здесь, соединил этих двоих и провел свою линию.

Завершение установки

Теперь у нас есть готовая панель на бедре, где мы сняли наши короткие измерения, соединили их с нашими длинными и закончили карниз. Мы добавили 1 дюйм к нашим измерениям, чтобы учесть зажим, и теперь мы установим его. Закрепите его, поднимите, и мы увидим, что бежим под тем же углом, что и наше бедро. Как я уже сказал, не имеет значения, если вы немного отошли от линии бедер, ваша набедренная кепка подойдет и прикроет это, и это не проблема.

Как вы можете видеть, мы находимся на нашей последней панели на бедре, и это будет очень маленькая панель. Мы должны вычислить нашу длину, и мы должны взять ширину в нашу нулевую точку. Измеряя от верха до низа, мы видим, что это 12 дюймов. Если мы измерим изнутри прямо туда, мы увидим, что это около 10 ¾ дюймов. Если мы отойдем от этого измерения на 10 ¾ дюймов и соединим эти две линии, это будет наша последняя панель для этого бедра.

Как установить заглушку на металлическую кровлю

Чтобы у вас и ваших клиентов были ресурсы, необходимые для выполнения работы, мы разработали обучающие видеоруководства, которые показывают вашим клиентам, как легко интегрировать набедренные накладки с нашими высококачественными металлическими кровельными панелями. Узнайте больше об установке набедренных крышек, посмотрев короткое видео или прочитав расшифровку ниже:

Теперь, когда мы установили панель с обеих сторон бедра, мы можем установить набедренную крышку. Мы собираемся установить его с помощью Z-образной планки, и у вас есть возможность использовать либо заклепки для скрытой застежки, либо вы можете использовать стежковые винты для открытой застежки. Сегодня мы будем использовать заклепки для скрытой установки крепежа.

Установка набедренной накладки со скрытой застежкой

Во-первых, мы собираемся расположить набедренную накладку так, чтобы я мог маркером отметить вершины ребер, которые подскажут мне, где расположить Z-образную накладку. Затем я сниму набедренную накладку, возьму нашу Z-образную накладку, обрежу ее по длине и установлю. Точно так же, как мы используем Z-образную окантовку для установки торцевой обшивки и перехода к боковой стенке, мы собираемся сделать то же самое здесь, на бедре. Здесь у меня длина больше. Я собираюсь поставить его на место, выровняв его примерно на полдюйма позади отметок, которые я сделал маркером. Я собираюсь поставить его на место и сделать линии разреза. Помните, что Z-обрезка должна быть срезана под углом на бедрах.

Отрежьте и установите Z-образную накладку

Теперь, когда Z-образная накладка, как обычно, обрезана, перед ее установкой мы приклеиваем ленту к ее нижней части. Мы снимаем подложку, и, как видите, я всегда оставляю полдюйма между внешним краем и уплотнительной лентой, чтобы при закреплении она не выдавливалась и не была видна людям, смотрящим вверх. крыша. Как всегда, мы отодвинули его примерно на полдюйма от линии, чтобы быть уверенными, что Z-образная отделка не будет видна, когда мы наденем набедренную кепку. Я собираюсь установить их, используя застежки в форме блина, и, как только это будет сделано, мы сможем установить набедренную крышку.

Подготовка концов карниза и конька

Я только что установил последнюю часть Z-образной накладки, и теперь мы готовы установить набедренную планку. Во-первых, мы собираемся поместить набедренный колпачок на место и отметить его, чтобы мы могли подготовить конец здесь, у карниза, и вершину, у конька. Мы собираемся установить набедренную шапку на место и позволить ей свисать с карниза, чтобы я мог сделать отметки и согнуть ее. Это закрывает его для красивого законченного вида, где два стыка на карнизе. Теперь я отметил верхнюю сторону шапки на одной линии с карнизом и быстро делаю отметки внизу, где встречаются два карниза, чтобы я мог соединить эти линии и согнуть его вниз.

Я сделал отметку здесь сверху и еще одну здесь, чтобы показать, где заканчивается карниз, а затем мы пошли вниз и отметили здесь, чтобы показать, где два карниза соединяются под углом 90 градусов. Теперь мне нужно соединить эту отметку с двумя отметками, которые я сделал сверху, и они станут моими линиями изгиба, чтобы у нас получилась красивая, чистая законченная набедренная повязка. Эти линии становятся моими линиями сгиба. Я добавлю два дюйма к этим линиям и присоединюсь к ним. Двухдюймовая линия становится нашей линией разреза, а исходная линия становится нашей линией сгиба. Я собираюсь отрезать лишнее и сложить это вниз, тогда мы сможем вернуть колпачок обратно, чтобы у нас был хороший закрытый конец.

Теперь нам нужно сложить эти два. Их длина составляет два дюйма, а это значит, что они длиннее, чем глубина нашего сгибателя рук. Вот совет: если вам нужен четкий изгиб, вы можете аккуратно надрезать металл лезвием бритвы. Мы продолжим и сделаем это. Я очень, очень аккуратно царапаю металл. Если я забью слишком много, краска потрескается с другой стороны, так что я просто делаю быстрый проход или два.

Теперь, когда на нем есть надрезы, я могу согнуть его вручную. Используя линейку в качестве ориентира, чтобы согнуться, я положу под нее ладонь. Я собираюсь согнуть его, и царапина на металле, которую мы сделали лезвием бритвы, дает очень четкий изгиб. Как видите, эта часть длиннее, чем другая вкладка, и я собираюсь согнуть ее поперек.

Мы закончили карнизную часть набедренной крышки, так что мы собираемся временно поставить ее на место, чтобы мы могли отметить линию конька, сделать пару быстрых надрезов, а затем вернуться и установить ее. Мы поставим его на место, просто чтобы убедиться, что все подходит и сделать наши отметки. Мы видим, что здесь внизу красиво и чисто. Мы будем держать его на месте, и я сделаю пару отметок на линии хребта, обрежу его, и тогда мы сможем его установить. Я отмечаю здесь вдоль этого хребта и вдоль этого хребта. Тогда мы можем отрезать это и установить его.

Установка заглушки

Теперь, когда мы закончили подготовку конца карниза и конька заглушки, мы можем установить ее поверх Z-образной планки с помощью заклепок.
