Вальмовая или четырехскатная крыша – один из самых популярных вариантов кровли в строительстве индивидуального жилья во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, четырехскатная имеет дополнительные скаты в форме треугольника.

Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, вначале непременно стоит ознакомиться с теоретической частью.

Перед началом работы следует тщательно все рассчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

Проектирование четырехскатной крыши

Расчет четырехскатной крыши и проект должен учитывать все нагрузки, которые будут оказывать влияние на постройку.

Конструкция должна быть очень прочной, противостоять сильному ветру, снегопаду и другим погодным условиям. От того, насколько правильно будет подобран материал крыши, зависит и срок ее службы.

Именно поэтому, создавая проект и чертежи, очень важно правильно все рассчитать. Проект четырехскатной кровли на фото:

Перед созданием проекта и чертежа четырехскатной крыши дома, нужно сначала выяснить угол наклона скатов, который зависит от многих факторов, таких как целевое назначение чердака, выбор материала крыши, а также особенности атмосферных влияний.

Чаще всего угол наклона кровли индивидуальных домов равен от 5 до 60 градусов.

Если в вашем регионе осадки и ветра не отличаются большой силой, то угол наклона конструкции при этом может быть незначительным.

Если же в вашей местности идут частенько сильные дожди, а зимой снегопады, то угол наклона четырехскатной кровли домов должен составлять от 40-45 и до 60 градусов.

От варианта, какой же угол наклона будет у конструкции, зависит также и материал отделки, а также особенности монтажа:

• если угол наклона составляет меньше 18 градусов, для кровли используют волнистый и плоский шифер, а также рулонные материалы для кровли;
• когда угол наклона до 30 градусов, используют обычно разновидности черепицы;
• для крыши, угол уклона которой составляет не меньше 30 градусов, используют обычно штучный материал.

Расчет уклона кровли на фото.

Проект и расчет конструкции должны учитывать, где будут расположены все элементы кровельной системы. Когда вы определили угол уклона четырехскатной крыши, нужно также рассчитать высоту конька.

Стропильная система четырехскатной кровли

Устройство кровли данного типа частных домов подразумевает осуществление расчета нужного сечения стропил. Расчет производят основываясь на нагрузки, получать которые будет ваша четырехскатная крыша.

Расчеты, а также проект конструкции должны включать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

При расчете расстояния между стропилами нужно оценить их способность выдерживать нагрузки, а также запас их прочности, который должен равняться 1,4 и больше.

Тип устройства стропильной системы зависит от особенностей постройки, а потому может быть разным.

Если в доме есть несущая стена или опоры из столбов, то обычно используют наслонные стропила, если же устройство опоры невозможно, то в таком случае делают висячие стропила.

В некоторых постройках применяют оба вида стропил одновременно.

Осуществляя чертеж и проект будущей постройки, важно не только определиться с типом стропильной системы, но также учесть дополнительные элементы крепежа, которые придадут конструкции прочность и снизят нагрузку на балки.

Видео:

Расчет нагрузок кровли

Разрабатывая чертеж и проект кровли индивидуальных домов, важно правильно рассчитать нагрузки.

Нагрузки бывают таких типов:

• постоянные – вес утепляющего материала, различных материалов отделки и изоляции, вес материалов
• для кровли и вес обрешетки;
• временные – вес снега зимой, негативное влияние ветра;
• дополнительные – различные конструкции, которые крепят к кровле.

Создавая проект и чертеж кровли вашего дома, следует придерживаться среднего значения снеговой нагрузки, которая равняется 180 кг на м. кв.

Но если угол наклона равняется 60 градусам и больше, то снеговую нагрузку не учитывают.

Что касается ветровых нагрузок, их среднее значения обычно составляет 35 кг на м.кв, но если наклон кровли меньше 30 градусов, эту поправку не учитывают.

Следует также рассчитать вес дополнительных нагрузок, в роли которых могут выступать вентиляционные камеры, баки для воды и другие конструкции, которые располагают в чердачном помещении.

Перед началом работ следует также рассчитать прочность конструкции и возможную степень деформации различных элементов крыши.

Рассчитать это можно самостоятельно, а можно воспользоваться специальными программами-калькуляторами, которые помогут вам рассчитать эти параметры.

После произведения всех расчетов можно приступать к выбору материала для устройства кровли.

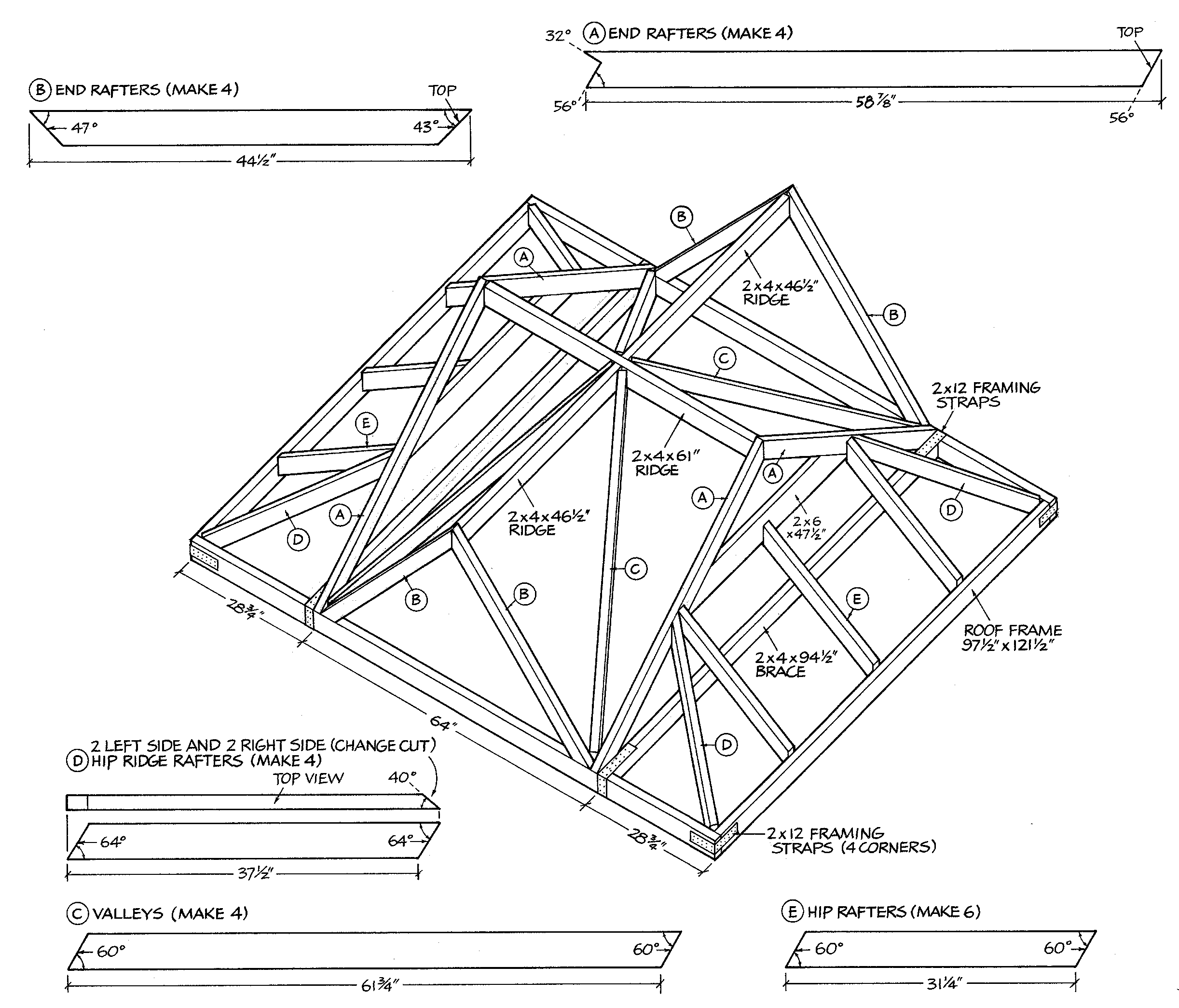

На фото ниже представлена схема строения четырехскатной крыши и название всех элементов конструкции.

Выбор материалов для возведения кровли

Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.

Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы.

Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.

Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.

Видео:

Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.

Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.

Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.

Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.

Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.

Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.

Кроме того, опоры для коньковых прогонов также часто делают металлическими.

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

Высота конька также должна быть размечена с максимальной точностью.

Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит искажение кровли в дальнейшем.

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

К коньковому брусу далее крепят диагональные балки, для чего используют брус или двойную доску.

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Видео:

Далее происходит установка стропил для обрешетки.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

Далее по всей площади закрепляют гидроизоляцию и материал кровли, а изнутри по всей площади крепят пароизоляцию и утеплитель.

Если площадь чердачного помещения будет использоваться в качестве жилой комнаты, то следует установить также вентиляцию.

Далее площадь четырехскатной крыши покрывают кровельным материалом, для чего его крепят саморезами к обрешетке. Затем устанавливают конек, который перекрывает расстояние между скатами.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

Видео:

Правила монтажа стропильной системы четырехскатной крыши своими руками, особенности конструкции и требований к материалам

Крыша, как и стены, является важным элементом дома. От ее выбора зависит, какой внешний вид в итоге будет иметь строение. Существуют несколько типов крыш, они отличаются только по форме и количеству скатов. Четырёхскатная крыша отличается от двускатной тем, что она обладает четырьмя плоскостями — скатами. Ее монтаж своими руками затрудняется уже тем, что стропильная система четырёхскатной крыши намного сложнее, но между тем именно они считаются более прочными и надёжными в эксплуатации, чем двускатные и, что немаловажно, у них более привлекательный внешний вид.

• Разновидности многоскатных крыш
• Четырехскатная крыша: чертеж
• Конструкция четырехскатной крыши и установка стропильной системы
  • Этапы работы
  • Преимущества и недостатки четырёхскатной конструкции

Разновидности многоскатных крыш

На рынке кровельных материалов можно встретить много вариантов мансардных крыш. Но пожалуй, самые популярные это вальмовая и шатровая. Если вы решили начать строительство четырехскатной крыши своими руками, важно определиться какой вид вам подойдет, а для этого нужно знать особенности каждого вида.

При монтаже вальмовой крыши сразу бросается в глаза её схожесть на всем нам привычную двускатную, но её главное отличие в том, что там, где заканчивается двускатная кровля, продолжение берут треугольные скаты-вальмы. В крыше нет фронтов, поэтому она считается более экономичной.

Шатровая крыша по своему внешнему виду очень похожа на пирамиду, которая берет свое начало у стен. Все плоскости скатов похожи на равнобедренные треугольники. Стропильная система четырёхскатной шатровой крыши намного сложнее, чем вальмовой, поэтому, если у вас есть желание делать ее своими руками, то рекомендуют именно вальмовую. Подходит она для домов, у которых длина стен одинаковая.

При выборе вальмовой крыши можно столкнуться ещё с её некоторыми подвидами:

• полувальмовая;
• датская вальмовая.

Нередко полувальмовую крышу рассматривают как двускатную. Главное её отличие от классической двускатной в наличии треугольных торцевых скатов. Преимуществом является возможность устанавливать обычные окна в мансарде, а отсутствие острого выступа обеспечивает более высокую способность выдерживать различные погодные изменения.

А вот конструкция четырёхскатной датской крыши позволяет отказаться от мансардных окон и обеспечить естественное освещение в помещениях за счёт установленных вертикальных окон.

Четырехскатная крыша: чертеж

В начале любых строительных работ лучше всего произвести расчёты, чтобы потом уже при строительстве не переделывать конструкцию. Поэтому, даже если строительство стропильной системы четырёхскатной крыши у вас получится выполнить своими руками, то расчёт самого проекта четырёхскатной крыши лучше всего сразу доверить профессиональному архитектору.

Составляя проект четырехскатной крыши, нельзя ошибиться, так как он включает в себя огромное количество элементов и все они несут свою нужную функцию. Архитектор, который будет выполнять проект, а впоследствии и чертеж четырёхскатной крыши, обязательно даст подробное описание всех узлов и соединений, что существенно ускорит монтаж конструкции. Вам останется только приобрести необходимые материалы и инструменты и можно приступать к монтажу.

При составлении проекта важно помнить про уклон. Обычно он варьируется от 5 до 60 градусов. От угла наклона зависит и выбор кровельного материала. Если угол наклона в доме до 10 градусов, то рекомендуют использовать асбестоцементные листы или рулонное покрытие. При угле наклона от 14 до 60 градусов лучше всего подойдёт кровельный металл, а при наклоне от 30 до 60 градусов смело можете делать черепичную крышу.

Устройство четырёхскатной крыши таково, что чем больше угол наклона, тем больше кровельного материала пойдёт на строительство и, наоборот, чем меньше угол наклона, тем более мощный каркас необходимо сооружать, так как на такую крышу будет более сильная погодная нагрузка.

Делая расчёт, архитектор сразу учитывает, какие стропила будут использованы при строительстве: висячие или наклонные, нужны ли вам будут дополнительные элементы для поддержания прочности, а также всевозможные нагрузки на стропила. При расчёте нагрузок учитывают:

• вес кровельного материала;
• вес материала для утепления, паро- и гидроизоляции;
• погодные условия;
• оборудование или устройства, которые, возможно, будут установлены на крышу.

Параметры нагрузок изменяются в зависимости от различных факторов. В основном учитывают климат местности, в которой планируется возведение. А общую массу всей крыши рассчитывают, учитывая итоговое количество всех материалов, которое будет использовано при строительстве и площадь всего сооружения. Обязательно делают расчёт прочности стропил и степени возможной деформации от различных внешних и погодных изменений.

В качестве стропил профессионалы рекомендуют использовать прямоугольные бруса с сечением из пиломатериалов хвойных пород, обработанных специальным антисептическим составом. Для повышения устойчивости системы четырёхскатной крыши вводят дополнительные стальные элементы.

Поэтому, даже если вы решили начать строительство четырёхскатной крыши своими руками, не поленитесь воспользоваться советами опытных мастеров. Если все расчёты будут выполнены правильно и без ошибок, это позволит возвести привлекательную конструкцию с хорошими эксплуатационными характеристиками.

Конструкция четырехскатной крыши и установка стропильной системы

Теперь, когда готов проект и у вас на руках есть чертежи четырехскатной крыши, можно приступать к устройству стропил системы крыши. Монтаж можно осуществлять несколькими способами – висячим и наклонным.

Наклонный способ более экономичен и не так сложен при возведении. При возведении стропильной системы необходимо учитывать элементы, которые обязательно присутствуют в каждой конструкции:

• накосные или диагональные стропила. В готовой конструкции их устанавливают так, чтобы они имели упор. Обычно упирают в мауэрлат и следующую пару стропильных ног;
• мауэрлатом называют нижнюю опору для стропил;
• прогоном-балку, которую используют как дополнительную опору, располагают обычно параллельно мауэрлату;
• укороченные стропильные ноги, также используют для упора в мауэрлат и стропильные ноги;
• стойки и подкосы используются для сооружения конструкции с многопролётностью, в этом случае необходимо ещё установить несколько опор на накосную ногу;
• ригели. Помогут если появились распоры. Обычно это происходит, если стропильная система четырёхскатной крыши при монтаже была установлена неправильно;
• лежень используют в качестве опоры для подкосов и стоек;
• шпренгель применятся как дополнительный элемент стропильной опоры.

Этапы работы

Первым делом, для равномерного распределения нагрузки от стропильной системы, кровельного покрытия и выпадения осадков в зимний период, на несущие стены укладывают опору для стоек и мауэрлат. Опору для стоек устанавливают на несущие перегородки. На эти опоры потом будут устанавливать опорные стойки. Здесь не обойтись без водяного уровня, при помощи которого выравнивают опорные стойки и закрепляют подпорами из досок. Крепят стойки с помощью металлических уголков. В зависимости от того, монтаж какой крыши выполняют, учитывают и необходимую расстановку стоек.

При монтаже стропильной системы для вальмовой крыши, стойки располагают в один ряд, а расстояние между ними должно быть не более двух метров. Если происходит монтаж шатровой конструкции, то тут стойки располагают по диагонали с одинаковым расстоянием от угла. На стойки потом укладывают прогоны и закрепляют их с помощью уголка на саморезы. Далее устанавливают диагональные стропила с шагом от 0,5 до 1,5 метра. Профессиональные плотники советуют изготавливать стропила из двух досок, объединённых в толщину, так как именно эти элементы конструкции испытывают нагрузку. Их упирают верхней стороной на стойку, а нижней на угол мауэрлат.

Далее нужно заполнить расстояние между стропилами. Для этого прекрасно подойдут укороченные стропильные ноги. Наибольшую нагрузку получает нижняя четверть диагональных стропил, поэтому рекомендуют под них установить дополнительные элементы стропильной опоры. Их ставят, как и коньковые стойки, на усиленные балки. На готовую конструкцию стропильной системы четырёхскатной крыши делают обрешётку, с последующим укладыванием на неё кровельного материала.

Преимущества и недостатки четырёхскатной конструкции

Если сравнивать четырёхскатную конструкцию с классической двускатной, сразу можно выделить ряд преимуществ и недостатков. К преимуществам относятся:

• благодаря мансардным крышам можно переоборудовать чердачное помещение в жилое, что значительно увеличит жилую площадь дома;
• четырёхскатная крыша за счёт особенности своей конструкции не подвержена временным деформациям;
• утепляя кровельный материал при монтаже, вы тем самым улучшаете теплоизоляцию всего дома, это экономия на отоплении;
• за счёт низких углов наклона конструкции, такие крыши лучше противостоят разным погодным изменениям;
• благодаря своему необычному дизайну, конструкция смотрится очень красиво и придаст изюминку любому помещению.

К недостаткам, пожалуй, можно отнести такие моменты:

• учитывая, что конструкция четырёхскатной крыши сложнее, чем двускатной, при монтаже она вам обойдётся дороже. Но опять же, благодаря ей можно не делать кирпичную кладку;
• скаты, расположенные с четырех сторон, забирают часть жилого помещения с коротких торцов;
• ещё одним недостатком считается то, что мансардные окна, которые устанавливаются, во время дождя могут стать причиной появления лужи на полу. Но опять же, только в том случае если вы забыли их закрыть. При желании даже в мансардную крышу можно установить обычные вертикальные окна.

Если вы все-таки решили возводить четырёхскатную крышу своими руками — это будет нелегко. Но, имея в наличии ручной и электроинструмент, а также все нужные измерительные устройства, у вас все получится, главное соблюдать общие принципы. Важно помнить, что при установке мауэрлата, его нужно хорошенько закрепить по углам, приступать к монтажу всегда нужно с конька, а стойкам нужны хорошие основания. Когда выполняются работы своими руками, хочется, чтобы результат сохранялся как можно дольше, поэтому элементы конструкции стропильной системы лучше всего фиксировать современными металлическими крепёжными соединениями для дерева.
