Четырехскатная крыша чертеж: Cтроительство четырехскатной крыши дома своими руками — устройство и чертежи (фото, видео)

Правила монтажа стропильной системы четырехскатной крыши своими руками, особенности конструкции и требований к материалам

Крыша, как и стены, является важным элементом дома. От ее выбора зависит, какой внешний вид в итоге будет иметь строение. Существуют несколько типов крыш, они отличаются только по форме и количеству скатов. Четырёхскатная крыша отличается от двускатной тем, что она обладает четырьмя плоскостями — скатами. Ее монтаж своими руками затрудняется уже тем, что стропильная система четырёхскатной крыши намного сложнее, но между тем именно они считаются более прочными и надёжными в эксплуатации, чем двускатные и, что немаловажно, у них более привлекательный внешний вид.

• Разновидности многоскатных крыш
• Четырехскатная крыша: чертеж
• Конструкция четырехскатной крыши и установка стропильной системы
  • Этапы работы
  • Преимущества и недостатки четырёхскатной конструкции

Разновидности многоскатных крыш

На рынке кровельных материалов можно встретить много вариантов мансардных крыш. Но пожалуй, самые популярные это вальмовая и шатровая. Если вы решили начать строительство четырехскатной крыши своими руками,

При монтаже вальмовой крыши сразу бросается в глаза её схожесть на всем нам привычную двускатную, но её главное отличие в том, что там, где заканчивается двускатная кровля, продолжение берут треугольные скаты-вальмы. В крыше нет фронтов, поэтому она считается более экономичной.

Шатровая крыша по своему внешнему виду очень похожа на пирамиду, которая берет свое начало у стен. Все плоскости скатов похожи на равнобедренные треугольники. Стропильная система четырёхскатной шатровой крыши намного сложнее, чем вальмовой, поэтому, если у вас есть желание делать ее своими руками, то

При выборе вальмовой крыши можно столкнуться ещё с её некоторыми подвидами:

• полувальмовая;
• датская вальмовая.

Нередко полувальмовую крышу рассматривают как двускатную. Главное её отличие от классической двускатной в наличии треугольных торцевых скатов. Преимуществом является возможность устанавливать обычные окна в мансарде, а отсутствие острого выступа обеспечивает более высокую способность выдерживать различные погодные изменения.

А вот конструкция четырёхскатной датской крыши позволяет отказаться от мансардных окон и обеспечить естественное освещение в помещениях за счёт установленных вертикальных окон.

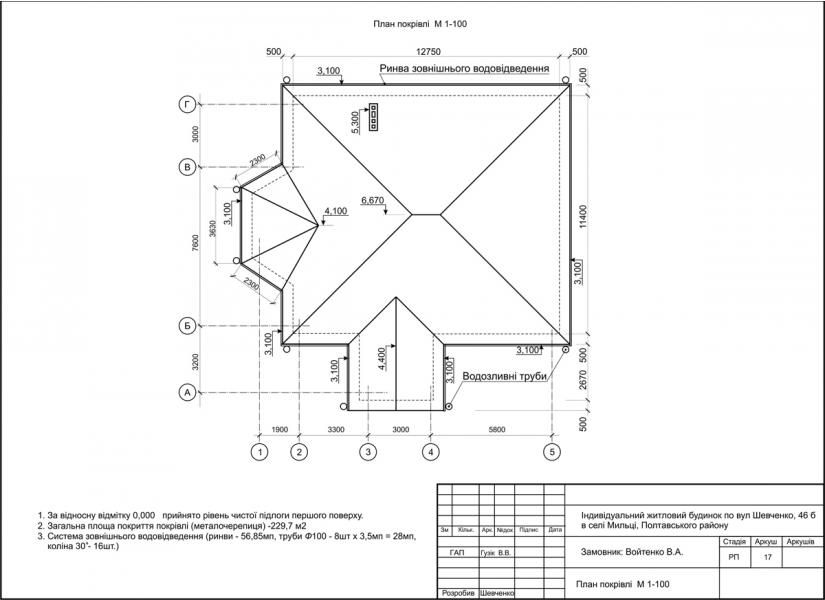

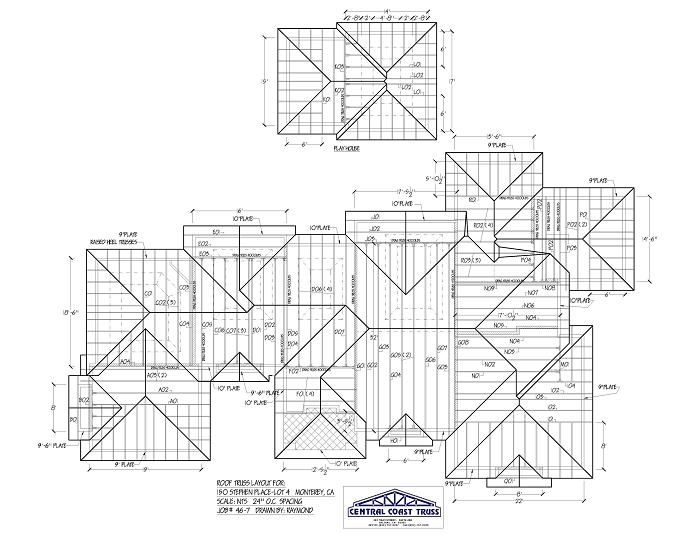

Четырехскатная крыша: чертеж

В начале любых строительных работ лучше всего произвести расчёты, чтобы потом уже при строительстве не переделывать конструкцию. Поэтому, даже если строительство стропильной системы четырёхскатной крыши у вас получится выполнить своими руками, то расчёт самого проекта четырёхскатной крыши лучше всего сразу доверить профессиональному архитектору.

Составляя проект четырехскатной крыши, нельзя ошибиться, так как он включает в себя огромное количество элементов и все они несут свою нужную функцию. Архитектор, который будет выполнять проект, а впоследствии и чертеж четырёхскатной крыши, обязательно даст подробное описание всех узлов и соединений, что существенно ускорит монтаж конструкции. Вам останется только приобрести необходимые материалы и инструменты и можно приступать к монтажу.

При составлении проекта важно помнить про уклон. Обычно он варьируется от 5 до 60 градусов. От угла наклона зависит и выбор кровельного материала. Если угол наклона в доме до 10 градусов, то

Устройство четырёхскатной крыши таково, что чем больше угол наклона, тем больше кровельного материала пойдёт на строительство и, наоборот, чем меньше угол наклона, тем более мощный каркас необходимо сооружать, так как на такую крышу будет более сильная погодная нагрузка.

Делая расчёт, архитектор сразу учитывает, какие стропила будут использованы при строительстве: висячие или наклонные, нужны ли вам будут дополнительные элементы для поддержания прочности, а также всевозможные нагрузки на стропила. При расчёте нагрузок учитывают:

• вес кровельного материала;
• вес материала для утепления, паро- и гидроизоляции;
• погодные условия;
• оборудование или устройства, которые, возможно, будут установлены на крышу.

Параметры нагрузок изменяются в зависимости от различных факторов. В основном учитывают климат местности, в которой планируется возведение. А общую массу всей крыши рассчитывают, учитывая итоговое количество всех материалов, которое будет использовано при строительстве и площадь всего сооружения.

В качестве стропил профессионалы рекомендуют использовать прямоугольные бруса с сечением из пиломатериалов хвойных пород, обработанных специальным антисептическим составом. Для повышения устойчивости системы четырёхскатной крыши вводят дополнительные стальные элементы.

Поэтому, даже если вы решили начать строительство четырёхскатной крыши своими руками, не поленитесь воспользоваться советами опытных мастеров. Если все расчёты будут выполнены правильно и без ошибок, это позволит возвести привлекательную конструкцию с хорошими эксплуатационными характеристиками.

Конструкция четырехскатной крыши и установка стропильной системы

Теперь, когда готов проект и у вас на руках есть чертежи четырехскатной крыши, можно приступать к устройству стропил системы крыши. Монтаж можно осуществлять несколькими способами – висячим и наклонным.

Наклонный способ более экономичен и не так сложен при возведении. При возведении стропильной системы необходимо учитывать элементы, которые обязательно присутствуют в каждой конструкции:

• накосные или диагональные стропила. В готовой конструкции их устанавливают так, чтобы они имели упор. Обычно упирают в мауэрлат и следующую пару стропильных ног;
• мауэрлатом называют нижнюю опору для стропил;
• прогоном-балку, которую используют как дополнительную опору, располагают обычно параллельно мауэрлату;
• укороченные стропильные ноги, также используют для упора в мауэрлат и стропильные ноги;
• стойки и подкосы используются для сооружения конструкции с многопролётностью, в этом случае необходимо ещё установить несколько опор на накосную ногу;
• ригели. Помогут если появились распоры. Обычно это происходит, если стропильная система четырёхскатной крыши при монтаже была установлена неправильно;
• лежень используют в качестве опоры для подкосов и стоек;
• шпренгель применятся как дополнительный элемент стропильной опоры.

Этапы работы

Первым делом, для равномерного распределения нагрузки от стропильной системы, кровельного покрытия и выпадения осадков в зимний период, на несущие стены укладывают опору для стоек и мауэрлат. Опору для стоек устанавливают на несущие перегородки. На эти опоры потом будут устанавливать опорные стойки. Здесь не обойтись без водяного уровня, при помощи которого выравнивают опорные стойки и закрепляют подпорами из досок. Крепят стойки с помощью металлических уголков. В зависимости от того, монтаж какой крыши выполняют, учитывают и необходимую расстановку стоек.

При монтаже стропильной системы для вальмовой крыши, стойки располагают в один ряд, а расстояние между ними должно быть не более двух метров. Если происходит монтаж шатровой конструкции, то тут стойки располагают по диагонали с одинаковым расстоянием от угла. На стойки потом укладывают прогоны и закрепляют их с помощью уголка на саморезы. Далее устанавливают диагональные стропила с шагом от 0,5 до 1,5 метра. Профессиональные плотники советуют изготавливать стропила из двух досок, объединённых в толщину, так как именно эти элементы конструкции испытывают нагрузку. Их упирают верхней стороной на стойку, а нижней на угол мауэрлат.

Далее нужно заполнить расстояние между стропилами. Для этого прекрасно подойдут укороченные стропильные ноги. Наибольшую нагрузку получает нижняя четверть диагональных стропил, поэтому рекомендуют под них установить дополнительные элементы стропильной опоры. Их ставят, как и коньковые стойки, на усиленные балки. На готовую конструкцию стропильной системы четырёхскатной крыши делают обрешётку, с последующим укладыванием на неё кровельного материала.

Преимущества и недостатки четырёхскатной конструкции

Если сравнивать четырёхскатную конструкцию с классической двускатной, сразу можно выделить ряд преимуществ и недостатков. К преимуществам относятся:

• благодаря мансардным крышам можно переоборудовать чердачное помещение в жилое, что значительно увеличит жилую площадь дома;
• четырёхскатная крыша за счёт особенности своей конструкции не подвержена временным деформациям;
• утепляя кровельный материал при монтаже, вы тем самым улучшаете теплоизоляцию всего дома, это экономия на отоплении;
• за счёт низких углов наклона конструкции, такие крыши лучше противостоят разным погодным изменениям;
• благодаря своему необычному дизайну, конструкция смотрится очень красиво и придаст изюминку любому помещению.

К недостаткам, пожалуй, можно отнести такие моменты:

• учитывая, что конструкция четырёхскатной крыши сложнее, чем двускатной, при монтаже она вам обойдётся дороже. Но опять же, благодаря ей можно не делать кирпичную кладку;
• скаты, расположенные с четырех сторон, забирают часть жилого помещения с коротких торцов;
• ещё одним недостатком считается то, что мансардные окна, которые устанавливаются, во время дождя могут стать причиной появления лужи на полу. Но опять же, только в том случае если вы забыли их закрыть. При желании даже в мансардную крышу можно установить обычные вертикальные окна.

Если вы все-таки решили возводить четырёхскатную крышу своими руками — это будет нелегко. Но, имея в наличии ручной и электроинструмент, а также все нужные измерительные устройства, у вас все получится, главное соблюдать общие принципы. Важно помнить, что при установке мауэрлата, его нужно хорошенько закрепить по углам, приступать к монтажу всегда нужно с конька, а стойкам нужны хорошие основания.

Четырехскатная крыша своими руками: Инструкция, Фотографии, Видео.

Содержание

• 1 Разновидности четырехскатной крыши
• 2 Элементы четырехскатной крыши
• 3 Технология возведения четырехскатной крыши

Четырехскатная крыша – весьма популярный вид кровли, позволяющий придать дому оригинальный облик. Ее часто применяют в проектах достаточно больших домов, так как она выглядит компактнее и аккуратнее двускатной с фронтонами. Конструкция четырехскатной крыши может быть простой или включать различные элементы – мансардные и слуховые окна, например, очень оживляют конструкцию, делают ее неповторимой.

Четырехскатная крыша своими руками

Четырехскатная крыша выгодно отличается от двускатной не только внешним видом. Она значительно надежнее защищает здание от дождя, снега и ветра. Конструкция такой крыши сложнее, чем у двускатной, но для небольшого дома или беседки выполненная своими руками четырехскатная крыша не представляет особой сложности.

Разновидности четырехскатной крыши

Простая вальмовая крыша состоит из двух трапециевидных скатов и двух треугольных – вальмовых. При ее строительстве используют приемы выполнения наслонных стропил двускатной кровли и накосных стропил четырехскатной.

Четырехскатная крыша для дачного дома

Полувальмовая крыша состоит из двух трапециевидных скатов и двух срезанных вальмовых, под которыми располагается фронтон. Такая конструкция позволяет сделать на чердаке мансардный этаж с большими панорамными окнами и при этом не снижает надежности крыши.

Четырехскатная полувальмовая крыша

Шатровая крыша отличается от простой вальмовой тем, что все ее четыре ската абсолютно одинаковы, представляют собой равнобедренные треугольники, сходящиеся в одной точке.

Шатровая четырехскатная крыша

Сложная четырехскатная крыша может содержать вертикальные чердачные окна с фронтонами, ендовы и примыкания к другим элементам здания. Для выполнения такой крыши лучше прибегнуть к услугам специалистов или воспользоваться готовым проектом и расчетом материалов.

Сложная четырехскатная крыша

Элементы четырехскатной крыши

Четырехскатная крыша в целом состоит из тех же элементов, что и двускатная, но особенности ее конструкции требуют установки дополнительных составляющих каркаса. К элементм четырехскатной крыши относятся:

• Мауэрлат – брус, уложенный на верхнюю часть внешних стен и принимающий основную нагрузку от крыши;
• Лежни – внутренние опорные брусья, уложенные на несущие стены или колонны;
• Стропила – боковые и диагональные, или накосные. Боковые стропила образуют трапециевидный скат крыши, накосные – вальмовый. Шатровая крыша не имеет боковых стропил;
• Стойки и шпренгели – вертикальные опоры, поддерживающие стропильную систему;
• Коньковый брус или прогон – горизонтальная опора для стропил в верхней части крыши. Его укладывают на стойки и закрепляют. Шатровая крыша выполняется без конькового бруса;
• Затяжки или ригели – горизонтальные элементы, соединяющие боковые стропила и не позволяющие им разъезжаться в стороны;
• Нарожники – элементы, уложенные на диагональные стропила и образующие каркас ската;
• Подкосы и ветровые балки – распорки, увеличивающие прочность крыши и ее способность противостоять нагрузкам;
• Кобылки –доски, образующие необходимый свес крыши и закрепляемые на стропила в их нижней части.

Структура четырехскатной крыши изнутри

В зависимости от конструкции крыши могут применяться также другие элементы, например, обрешетка, защитные планки, карнизы над окнами и крыльцом.

Для расчета необходимого количества материалов нужно заранее нарисовать эскиз крыши, определиться с ее формой и размерами, после чего выполнить чертеж в масштабе и рассчитать нужный материал.

Схема возведения наслонных стропил

Технология возведения четырехскатной крыши

1. Для того чтобы нагрузка от стропильной системы, кровельного покрытия и снега, наметаемого на крышу в зимний период, была равномерно распределена, поверх всех несущих стен укладывают продольные элементы – мауэрлат и лежни. Их выполняют из бруса 100х150 мм или 150х150 мм, а в отдельных случаях из железобетонных балок. При самостоятельном строительстве дома обычно используют дерево – этот материал легче и удобнее в обработке, поэтому рассматривать мы будем именно его. Брус кладут на стены и закрепляют с помощью анкерных шпилек. Шпильки устанавливают еще при строительстве стен, заглубляя их в кладку. В деревянных строениях опорами служит верхний венец сруба. Между мауэрлатом и стеной обязательно выполняют гидроизоляцию из двух слоев рубероида. Лежни кладут на несущие перегородки, на которые будут устанавливаться опорные стойки.
2. Если внутренних перегородок в доме нет или они расположены не по центру крыши, стойки ставят на усиленные балки перекрытий. Перекрытия обычно выполняют из доски 50х200 мм. Балка, на которую устанавливают стойки, несет повышенную нагрузку, поэтому ее выполняют из двух срощенных досок илииз бруса 100х200 мм.
3. Устанавливают опорные стойки на лежни или балки перекрытий. Выравнивают их, используя отвес или водяной уровень, после чего закрепляют временными подпорками из досок на саморезы. К лежню или перекрытию стойки крепят с помощью уголка и металлических пластин-накладок. Стойки для вальмовой простой крыши ставят в один ряд по центру крыши, под коньком. Расстояние между ними не  должно быть более двух метров. Для возведения шатровой крыши стойки ставят на линиях диагоналей на равном расстоянии от угла. Стойки при этом должны образовать прямоугольник, повторяющий форму периметра дома. Высоту стоек определяют по проекту крыши.
4. На стойки укладывают прогоны. Для простой вальмовой крыши это коньковый прогон, уложенный на стойки и образующий конек крыши. Для шатровой крыши прогоны кладут на стойки в виде прямоугольника. Закрепляют их на уголок и саморезы.
5.  Приступают к установке стропил. Боковые стропила на простой вальмовой крыше устанавливают аналогично наслонным стропилам двускатной крыши: прикладывают к коньковому брусу в области крайней стойки доску с шириной, аналогичной ширине доски стропил – 150 мм. По ней выполняют шаблон. Доску для шаблона можно брать не такую толстую и тяжелую, хватит и 25 мм толщины. На шаблоне размечают верхний запил, которым стропило будет опираться на коньковый брус, выпиливают его. Приложив шаблон к коньку, размечают и нижний запил, которым стропило будет опираться на мауэрлат. Готовый шаблон прикладывают к коньковому прогону в местах установки боковых стропил, проверяя необходимость подгонки каждого стропила по месту. Если шаблон идеально подходит, стропила размечают и выпиливают по шаблону в нужном количестве. Устанавливают их на коньковый прогон и мауэрлат и закрепляют с помощью уголков и саморезов или на скобы. Шаг стропил – от 0,5 до 1,5 метров.

   Крепление стропил к мауэрлату

6. Диагональные стропила несут повышенную нагрузку, поэтому их выполняют из двух срощенных в толщину досок. Шаблон диагональных стропил выполняют аналогичным образом. Диагональные стропила опираются верхней стороной на стойку, а нижней – на угол мауэрлата, поэтому запилы в досках необходимо выполнять под углом в 45 градусов к плоскости доски.

   Определение длины углового стропила

7. Расстояние между диагональными стропилами на вальмовых скатах заполняют нарожниками. Их устанавливают с шагом, равным расчетному шагу стропил, и опирают верхней частью на диагональное стропило, а нижней – на мауэрлат. Используют обычно менее толстую доску, так как нарожники не несут существенной нагрузки. В верхней части доски делают запил, и по этому шаблону выполняют половину нарожников, вторую половину – в зеркальном отражении. Нижние запилы размечают по месту, а концы нарожников, образующие свес, подрезают по натянутому шнурку уже после монтажа.
8. Наибольшую нагрузку испытывает нижняя четверть диагональных стропил, поэтому под них ставят вертикальные опоры – шпренгели. Эти стойки ставят аналогично коньковым стойкам на усиленные балки – при предварительном расчете перекрытий нужно сразу заложить их.Под боковые стропила ставят подкосы, упирая их нижним краем в лежень или балки перекрытий, а верхним – в стропильную ногу под углом около 45 градусов к горизонту.

   В нижней части накосного стропила устанавливаются шпренгельные фермы

9. Выполняют обрешетку. На четырехскатной кровле можно использовать практически любой кровельный материал, и выбор между ондулином и профнастилом или металлочерепицей – дело вкуса и особенностей их монтажа. Часто в качестве покрытия для сложных крыш используют мягкую черепицу, в этом случае обрешетку выполняют сплошной из фанеры. Вопрос об утеплении крыши решают в зависимости от проекта дома – при устройстве в нем жилой мансарды утепление необходимо, если же чердак будет холодным, утепляют только перекрытия.Возвести четырехскатную крышу своими руками непросто, но при хорошем навыке работы с древесиной и кровельными материалами это вполне выполнимая задача. Для лучшего понимания процесса строительства можно также посмотреть видео.

Двухскатные крыши | СофтПланТутс

Версия софтплана:

2012

Темы:

Крыши

Двухскатная крыша — это крыша, в которой вы начинаете с одного ската, а затем переходите к другому. Некоторыми примерами этого типа крыши являются мансарда, гамбрел или навес, который переходит в другую плоскость крыши.

Mansard и Gambrel довольно просты. Вы просто устанавливаете начальный шаг, верхний шаг и горизонтальное расстояние от фасции, на котором происходит переход.

Сарай, который переходит на другую плоскость крыши, немного сложнее. Причина, по которой я это говорю, заключается в том, что многие люди просто используют произвольное расстояние по горизонтали для перехода, практически не принимая во внимание то, как на самом деле будет построена крыша. Я постоянно вижу это с крышами на планах, которые мне присылают.

Давайте рассмотрим показанную здесь ситуацию. У нас есть крыша, которая отходит от внутренней стены крыльца, и мы хотим добавить навесную крышу с меньшим уклоном снаружи к существующей крыше. Хитрость заключается в том, чтобы сделать это, не перемещая существующий гребень.

Мы могли бы просто добавить односкатную крышу в этом месте и сказать, что дело сделано. Проблема в том, что в итоге мы получаем причудливую конфигурацию фронтона.

Лучшим вариантом было бы перенести крышу к внешней стене, а затем изменить край на двойное бедро.

Когда мы перемещаем край крыши, конек, конечно же, также перемещается, потому что мы увеличиваем пролет крыши. Если вы затем измените ребро крыши на Double Hip и установите соответствующие углы наклона, мы все равно не будем знать, какое горизонтальное расстояние нужно установить, чтобы вернуть конек на прежнее место. И не только это… откуда вы вообще знаете, где был первоначальный хребет?

Что я делаю в подобных ситуациях, так это рисую линию вдоль существующего хребта. Но нет возможности рисовать линии в режиме крыши.

Чтобы нарисовать линию на хребте, я использую один из этих способов.

Одно из моих сочетаний клавиш — «L» для линии. Я не помню, является ли это стандартным сочетанием клавиш, потому что я изменил так много сочетаний клавиш по умолчанию. Но попробуйте и посмотрите, работает ли это. Если это не так, вы можете назначить сочетание клавиш для инструмента «Линия», следуя методу, описанному в разделе 9.0003 Сочетания клавиш

учебник. Поскольку сочетания клавиш работают во всех режимах, этот метод позволяет рисовать линию в режиме крыши. После активации инструмента «Линия» включите «Привязки» и нарисуйте линию вдоль хребта, привязав конечные точки хребта.

У меня есть пользовательский режим, который я назвал «Видимая крыша». Пользовательские режимы — это 5 дополнительных режимов в нижней части списка режимов. Эти режимы можно изменить, чтобы сделать различные элементы видимыми или невидимыми, используя Параметры—>Видимые элементы. Для Visible Roof я сделал Roof Outline видимым. Если вы делаете это в параметрах чертежа, этот параметр применяется только к текущему чертежу. Если вы сделаете это в параметрах системы, этот параметр будет присутствовать во всех новых создаваемых вами чертежах. Чтобы переименовать пользовательский режим, перейдите в «Параметры рисования» или «Параметры системы», выберите «Пользовательские режимы рисования» и измените имя на любое другое. Если вы используете этот метод, вы можете использовать инструмент «Линия» напрямую, если у вас не установлено сочетание клавиш для «Линии». Как и в предыдущем примере, используйте привязки, чтобы нарисовать линию на исходном гребне.

После того, как вы нарисовали линию вдоль конька, вы можете переместить край крыши к внешней стене и изменить край на Двойное бедро. На этом изображении вы можете видеть линию, проведенную вдоль старой линии хребта. Если вы не видите нарисованную линию, перейдите в раздел «Видимые элементы» и включите видимость фигур в режиме крыши.

После изменения ребра на Double Hip начните редактировать настройку Distance для ребра Double Hip. По мере увеличения расстояния конек отодвигается от края крыши. По мере уменьшения расстояния конек смещается к краю крыши.

Когда вы получите правильное расстояние, гребень совпадет с линией, которую вы нарисовали вдоль исходной линии гребня. В результате получается правильно нарисованная крыша, и вы избегаете того причудливого фронтона, который вы видели с крышей Shed.

Билл является владельцем и администратором SoftPlanTuts.com
