Крыльцо монолитное: этапы изготовления

Здравствуйте! У меня на даче совершенно развалилось деревянное крыльцо. Нужно менять на что-то другое, потому что весной на участке долго стоит вода, и никакое дерево долго не продержится. Надумал делать крыльцо монолитное своими руками, как самый бюджетный и долговечный вариант.

Вопрос такой: делают ли такое крыльцо к уже готовому и устоявшемуся дому? Если да, то не могли бы вы кратко описать технологию. В частности интересует его привязка к фундаменту. Ну, и вообще весь процесс. Конструкция планируется простая, прямая, без перил.

Степан.

Подготовленная к заливке опалубка

Здравствуйте, Степан. Конечно, бетонное монолитное крыльцо можно пристраивать к уже стоящему дому. Но вот связывать его с фундаментом здания не стоит, даже если оно уже дало усадку. При пучении грунта при смене сезонов между ними из-за разности нагрузок могут появиться трещины и деформации.

Но давайте начнем с самого начала.

Содержание статьи

• Проектирование
• Строительство
  • Фундамент
  • Опалубка и армирование
  • Бетонирование
• Заключение

Проектирование

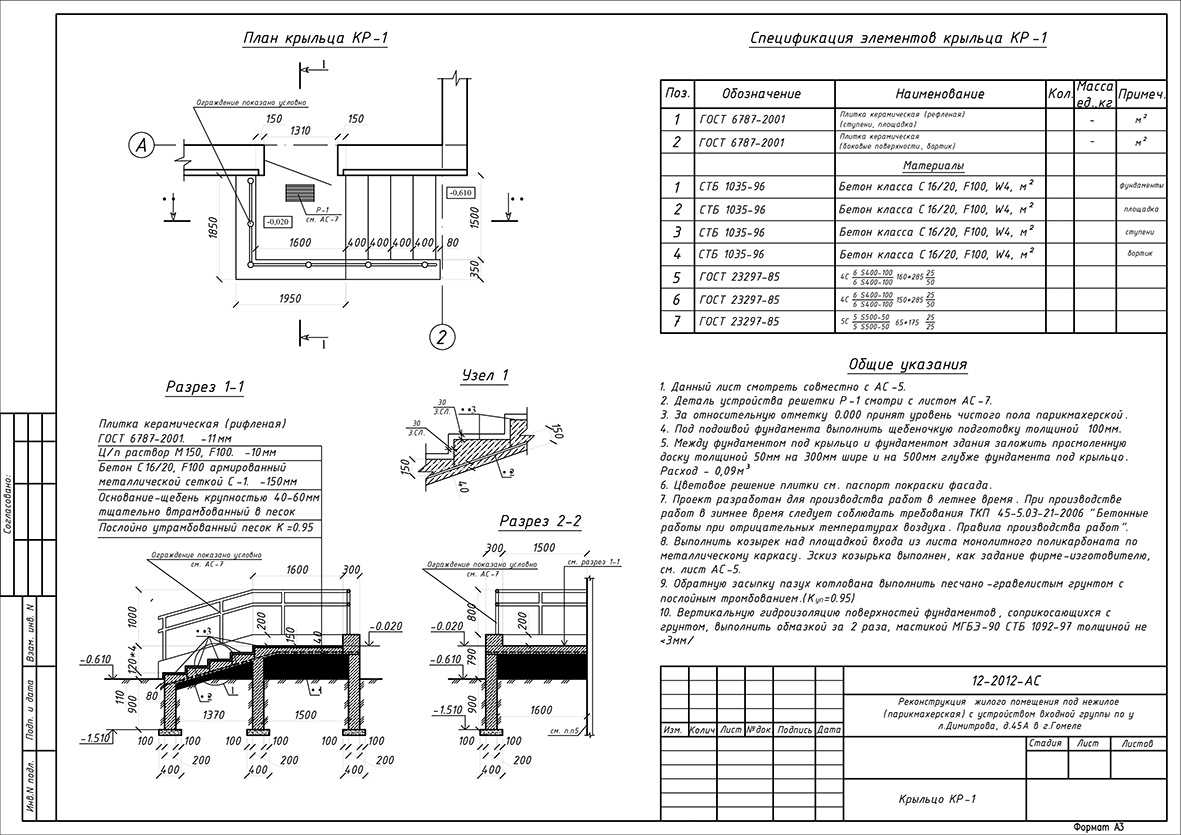

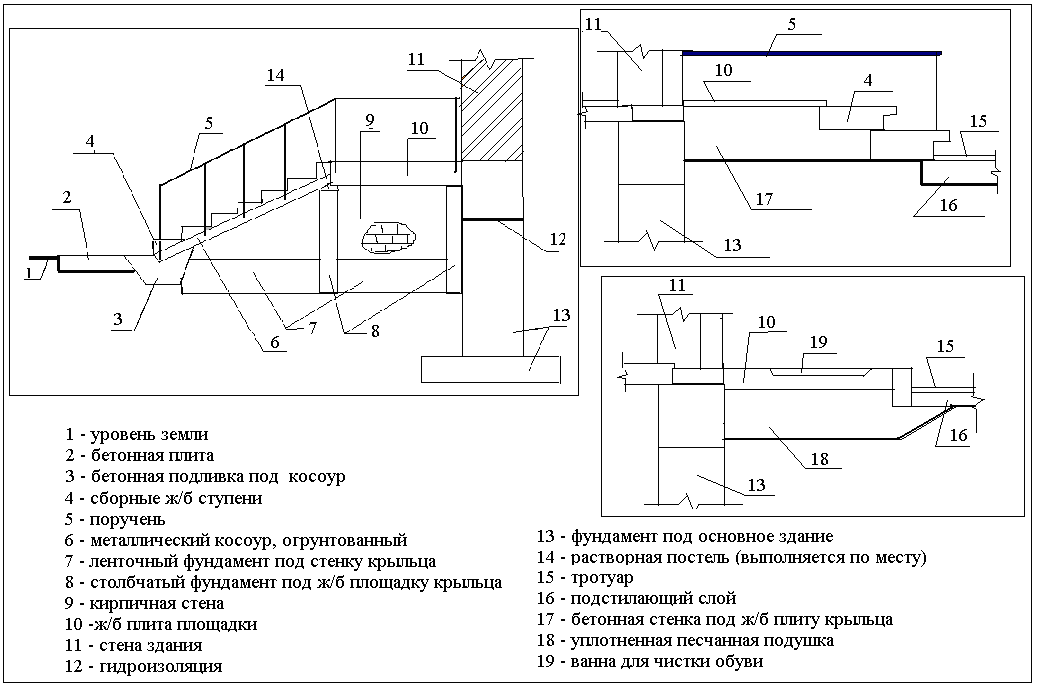

Прежде чем закупать материалы и начинать что-то делать, нужно хотя бы от руки набросать чертежи на монолитное крыльцо с указанием всех размеров. Это позволит создать удобную и безопасную конструкцию, а также учесть все необходимое для строительства.

При создании чертежей учтите следующие правила:

• Глубина ступеней должна быть около 30 см, а их высота 15-18 см;
• Глубина верхней площадки для удобства открывания входной двери делается на 350 мм больше её ширины. А также она должна быть на несколько сантиметров ниже дверного порога;
• Минимальная ширина лестницы – 80 см. Но будет гораздо удобнее, если увеличить её в 1,5-2 раза, чтобы на ступеньках могли разойтись два человека или занести в дом крупногабаритный груз.

Строительство

Чтобы крыльцо прослужило вам долго, постарайтесь точно следовать технологии его строительства. Инструкция приведена ниже.

Фундамент

Согласно проекту выкопайте под фундамент крыльца котлован, полностью удалив плодородный мягкий грунт. Обычно это не более полуметра.

Совет. Углубление сделайте на 8-10 см больше по сторонам будущего крыльца, чем его размер в плане.

Последующие действия:

• Утрамбуйте дно котлована;
• Сначала – слой песка толщиной 20-30 см. Его нужно пролить водой для уплотнения и разровнять;
• Насыпьте на него слой щебня толщиной 10-20 см;
• На песчано-гравийную подушку, которая послужит дренажом для отвода от бетона грунтовых вод, расстелите геотекстиль или другой гидроизоляционный материал.

Чтобы крыльцо не «прилипло» к фундаменту дома, между ними устраивается деформационный шов. Для чего на место стыка устанавливают обернутые пленкой доски.

После застывания бетона они вынимаются, а образовавшаяся щель заполняется влагостойким эластичным материалом.

На фото показан пример деформационного шва

Опалубка и армирование

Опалубку можно сделать из любого подручного материала – старых досок, фанеры, ДСП и т.д. Но между соседними элементами не должно быть явных щелей, а поверхность желательна гладкая.

Сначала изготавливают боковины по указанным в проекте размерам. Их устанавливают на фундамент и фиксируют вертикально и параллельно друг другу с помощью колышков и подпорок. Это необходимо, чтобы при заливке бетона форма не разъехалась, потеряв изначальные параметры.

Затем к вертикальным срезам боковин крепятся обрезные доски или полоски фанеры, шириной, равной высоте ступеней.

Следующий важный этап – армирование. Чтобы крыльцо выдерживало серьезные нагрузки, без металлического каркаса не обойтись. Причем схема армирования монолитного крыльца также должна быть сделана на этапе проектирования, чтобы вам хватило материала для создания надежного «скелета» будущей лестницы.

При его изготовлении следуйте таким рекомендациям:

• Толщина прутьев арматуры должна быть не менее 8-10 мм;
• Размер ячеек – не менее 15-20 см по каждой стороне;
• Каркас лучше делать не сварной, а связывать его с помощью вязальной проволоки;
• Количество ярусов каркаса должно быть не меньше количества ступеней;
• Металл при заливке должен остаться в толще бетона. Поэтому каркас поднимают над поверхностью на кирпичи или камни, и делают его на 5 см меньше размеров крыльца по всем сторонам.

Армирование

Пожалуй, цена арматуры будет самой ощутимой в стоимости бетонного крыльца.

Совет. Если у вас не предвидятся высокие нагрузки, то можно засыпать в опалубку бут из щебня или строительного мусора, залить его слоем бетона горкой, а затем установить по одному слою арматуры в каждую ступеньку. Это позволит и цемент сэкономить.

Бетонирование

Бетон для заливки готовят из одной части цемента марки 400 или 500, двух частей песка и трех – мелкого щебня или гравия. Его обязательно хорошо вымешивают до однородного состояния.

Всю работу необходимо выполнить за один раз, без перерывов, чтобы в бетоне не образовались швы в местах соприкосновения разных слоев. После заполнения опалубки бетонную смесь необходимо проштыковать – проткнуть во многих местах лопатой или арматурой, чтобы выпустить пузырьки воздуха.

Затем ещё свежий раствор выравнивают по доскам опалубки, чтобы получить гладкие и ровные ступени.

Сразу после заливки и выравнивания

Снимают опалубку не ранее, чем через неделю. Если стоит жаркая погода, то конструкцию на это время закрывают пленкой и ежедневно поливают водой.

Последний этап – боковая гидроизоляция гудроном и обратная засыпка грунта.

Заключение

Вместо скучного описания предлагаем вам посмотреть видео в этой статье, рассказывающее о том, как сделать монолитное крыльцо своими руками.

Как сделать бетонное крыльцо своими руками, фото инструкции

2 108 0 Дата: 19.05.2017

Монолитно-бетонный способ строительства открывает почти неограниченные возможности для дизайна крыльца частного дама, можно отлить ступеньки любой сложной формы, в том числе, криволинейной или круглой. Кроме того, крыльцо из бетона, фото примеры это хорошо демонстрируют, можно отделать разными материалами, поэтому такая пристройка практически универсальна, и подходит под любую отделку дома, в том числе под дерево, камень, плитку или кирпич. Посмотрите слайд-шоу, как красиво оформить крыльцо дома.

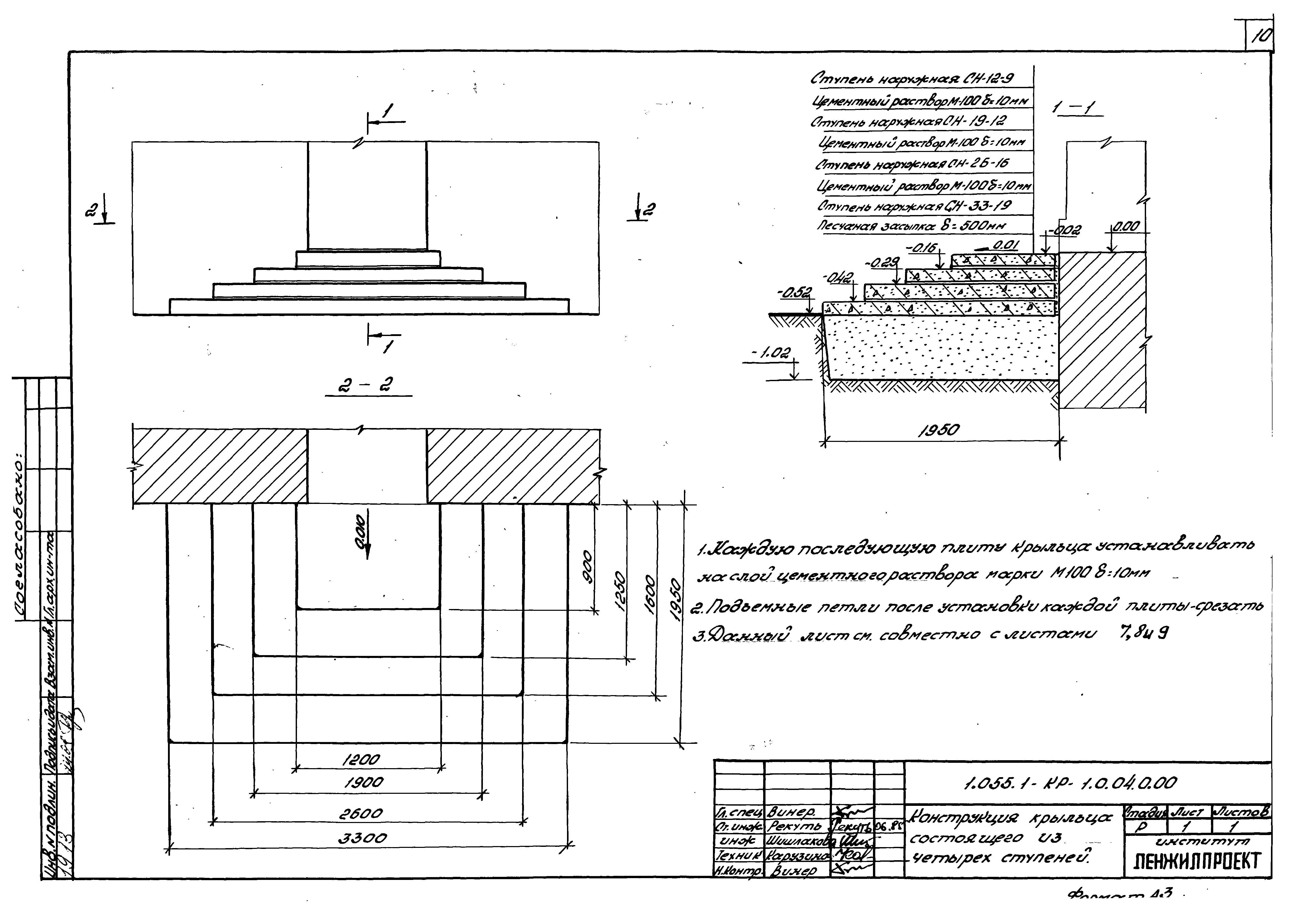

Расчеты и чертежи

Крыльцо частного дома из бетона лучше закладывать в начальный проект, и заливать конструкцию на стадии устройства фундамента под основное сооружение. Но если устройство крыльца из бетона не было предусмотрено, то его можно пристроить и после. Главное при этом, не привязывать основание крыльца к фундаменту дома, так как эти сооружения несоизмеримы по весу, дают разную нагрузку и имеют разную усадку, а следовательно, при сильном пучении грунта конструкция треснет по шву или деформируется.

Бетонное крыльцо полукруглой формы
Бетонное крыльцо своими руками, фото полукруглой пристройки

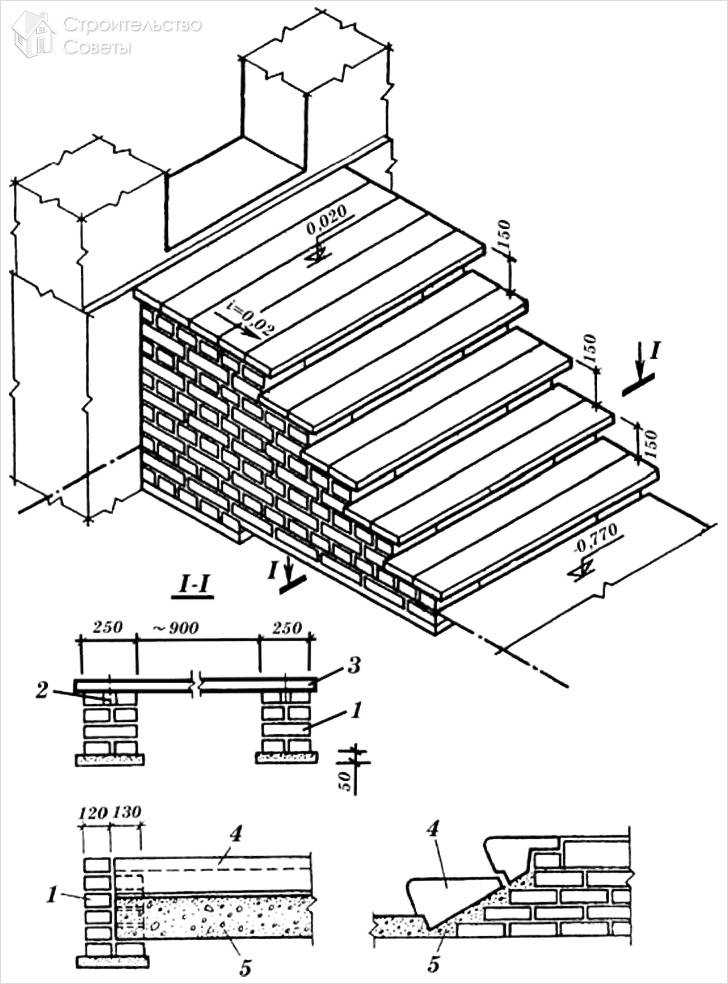

Проектируя крыльцо из бетона своими руками, важно учитывать несколько правил. По технике пожарной безопасности верхняя площадка должна быть на 50 мм ниже дверного порожка. С точки зрения эргономики, для удобства эксплуатации, высота ступеней должна быть 120-180 мм, а глубина около 300 мм. Если общая высота крыльца до 500 мм, а его ширина более полутора метров, то перила можно не ставить, но если возникла потребность в ограждении, то оптимальная высота парапета 700-1200 мм.

Любое крыльцо состоит из верхней площадки и лестницы к ней. Размер площадки ничем не ограничен, но ее глубина должна быть не меньше, чем полтора размера ширины входной двери, это может быть совсем маленькое сооружение, или настоящая терраса. Оптимальная ширина лестницы к ней 600 на одного человека, чтобы спокойно разошлись 2 человека рекомендуемая ширина 800-1200 мм. Ступенек старайтесь делать нечетное количество.

Совет: Учитывая все требования к пристройке, перенесите на лист бумаги план дома, и начертите схематично монолитное крыльцо, чертежи должны учитывать все размеры. На подобных эскизах наглядно видно все недочеты самостоятельного проектирования.

Как построить бетонное крыльцо для дома, технология на практике

Пред тем как сделать бетонное крыльцо, расчистите выделенный участок от камней и мусора, перенесите чертежи на местность, отметьте периметр постройки столбиками. Обычно для такого рода сооружений заливают незаглубленное (на глубину 200-300 мм) или мелкозаглубленное (на глубину 500-700 мм) основание.

Котлован под крыльцо из бетона
Устройство крыльца из бетона начинается с рытья котлована глубиной до 700 мм
Устройство фундамента

Чтобы правильно залить фундамент под крыльцо, снимите мягкий плодородный грунт, и выкопайте котлован равный площади пристройки + 100 мм по кругу, на нужную глубину. Дно котлована утрамбуйте, насыпьте слой щебня средней фракции, толщиной 100-300 мм, далее слой песчаника 200-300 мм, пролейте водой, и уплотните. Проверьте уровнем горизонтальность дна котлована, при необходимости подсыпьте песка. Песчано-щебеночная подушка служит дренажом, и одновременно защищает бетон от агрессивного воздействия почвы и грунтовых вод. Сверху подушку укройте слоем гидроизоляции, это может быть геотекстль или рубероид, если ширины материала не хватает на весь котлован, на стыках делайте нахлест в 100-150 мм.

Песчано-гравийная подушка под бетонное крыльцо
Фото, как делать котлован и песчано-гравийную подушку
Опалубка

Опалубка для крыльца из бетона обычно изготавливается из специальной пропитанной фанеры либо необрезной доски толщиной 15 мм. Сначала устанавливаются бока для крыльца. Для боков можно сделать шаблон из картона, затем сколотить несколько досок, перенести на деревянный щит шаблон, и выпилить ступеньки. Готовые бока устанавливаются на дно котлована параллельно друг другу, с наружной стороны они закрепляются колышками, и дополнительно подпираются, чтобы при заливке тяжелым бетоном опалубка не потеряла геометрию и не развалилась.

Опалубка и арматура для бетонного крыльца
Перед тем как залить крыльцо своими руками, необходимо построить опалубку и правильно уложить арматуру
Когда монтаж боковых деталей опалубки завершен, к вырезам крепятся внешние ограничители ступенек, для этого лучше использовать обрезную доску, высота которой должна равняться высоте ступеньки.

Схема устройства опалубки для бетонного крыльца
Схема, как сделать опалубку для крыльца
Совет: Перед тем как залить крыльцо полукругом из бетона на подушке чертятся круги, затем по всей длине, через каждые 200-300 мм в землю вбивается парная арматура, между которой просовывается гнущиеся полоски опалубки, например из пластика. Высота полосок должна равняться высоте ступенек.

Армирование

Армирующий каркас отвечает за прочность бетонных строений, за его устойчивость к воздействию нагрузок на сжатие и растяжение, поэтому важно не просто накидать арматуру, а сделать полноценную металлическую конструкцию. Для бетонного крыльца рекомендуется использовать ребристые пруты с сечением 8-10 мм, очищенные от ржавчины и масленых пятен. Рекомендуемый размер ячейки 100*100 – 200*200 мм.

Связывается арматура вручную, вязальной проволокой. Для самой нижней ступеньки можно сделать всего один ярус, если высота от дна котлована до верхнего горизонта ступени более 200 мм, следует сделать конструкцию из двух горизонтальных ярусов.

Армирующий каркас должен быть со всех сторон залит бетоном, не менее чем на 50 мм. Поэтому перед тем как установить арматуру на дно котлована, ставятся камушки или специальные подставки.

Армирование полукруглой конструкции бетонного крыльца
Армирование полукруглой конструкции
Бетонирование крыльца

Крыльцо находится под воздействием постоянных механических нагрузок и агрессивной среды, включая пучинистость, грунтовые воды с кислотными и щелочными примесями, большие перепады температуры. Чтобы противостоять таким сложным условиям требуется особый рецепт бетонной смеси, состоящей из 1 ч. цемента не ниже марки М 200: 2,5 ч. песка : 3 ч. щебня. Состав следует хорошо вымешать, можно лопатами, но лучше бетономешалкой.

Чтобы не образовывалось швов и мостков холода крыльцо заливаем бетоном одномоментно в полном объеме. Заполнив опалубку бетоном, следует выпустить воздух, чтобы внутри не образовывалось пустот, для этого на всю глубину смесь протыкается арматурой как можно чаще. Конструкцию оставляют на 7 суток, чтобы бетон встал, далее можно снимать опалубку. Далее выполняется боковая гидроизоляция фундамента, бока можно промазать гудроном, или обклеить рубероидом, после чего выполняется обратная засыпка грунта.

Снятие опалубки с бетонного крыльца
Монолитное бетонное крыльцо перед облицовкой
Отделка

Бетон набирает полную силу через 28 дней, после этого можно нагружать конструкцию, и заниматься отделкой крыльца. Если стоит жара, то бетон следует накрыть полиэтиленовой пленкой и каждодневно поливать водой. Выбор облицовки зависит от дизайнерского решения для входной группы, это может быть отделка из плитки, декоративного камня, из кирпича, можно просто зацементировать подступенки и уложить деревянные ступени и пр.

В заключение посмотрите видео, как правильно залить крыльцо дома, в ролике разобраны основные этапы строительства двухмаршевой поворотной конструкции.
