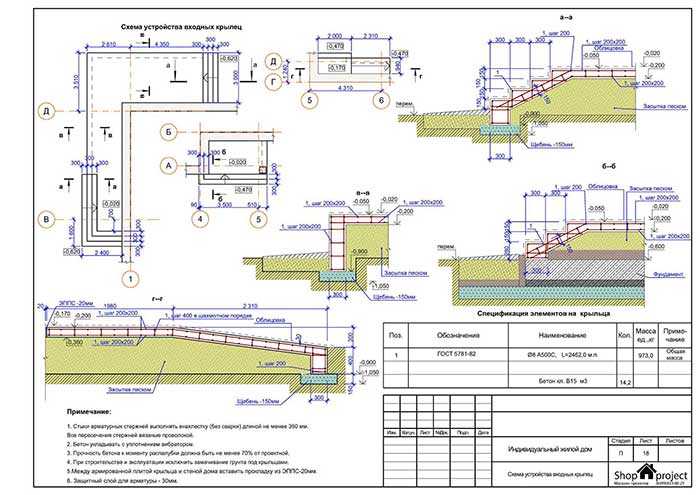

Чертежи монолитное крыльцо: Крыльцо монолитное: этапы изготовления
Крыльцо монолитное: этапы изготовления
Здравствуйте! У меня на даче совершенно развалилось деревянное крыльцо. Нужно менять на что-то другое, потому что весной на участке долго стоит вода, и никакое дерево долго не продержится. Надумал делать крыльцо монолитное своими руками, как самый бюджетный и долговечный вариант.
Вопрос такой: делают ли такое крыльцо к уже готовому и устоявшемуся дому? Если да, то не могли бы вы кратко описать технологию. В частности интересует его привязка к фундаменту. Ну, и вообще весь процесс. Конструкция планируется простая, прямая, без перил.
Степан.
Подготовленная к заливке опалубка
Здравствуйте, Степан. Конечно, бетонное монолитное крыльцо можно пристраивать к уже стоящему дому. Но вот связывать его с фундаментом здания не стоит, даже если оно уже дало усадку. При пучении грунта при смене сезонов между ними из-за разности нагрузок могут появиться трещины и деформации.
Но давайте начнем с самого начала.
Содержание статьи
- Проектирование
- Строительство
- Фундамент
- Опалубка и армирование
- Бетонирование
- Заключение
Проектирование
Прежде чем закупать материалы и начинать что-то делать, нужно хотя бы от руки набросать чертежи на монолитное крыльцо с указанием всех размеров. Это позволит создать удобную и безопасную конструкцию, а также учесть все необходимое для строительства.
При создании чертежей учтите следующие правила:
- Глубина ступеней должна быть около 30 см, а их высота 15-18 см;
- Глубина верхней площадки для удобства открывания входной двери делается на 350 мм больше её ширины. А также она должна быть на несколько сантиметров ниже дверного порога;
- Минимальная ширина лестницы – 80 см. Но будет гораздо удобнее, если увеличить её в 1,5-2 раза, чтобы на ступеньках могли разойтись два человека или занести в дом крупногабаритный груз.
Строительство
Чтобы крыльцо прослужило вам долго, постарайтесь точно следовать технологии его строительства. Инструкция приведена ниже.
Фундамент
Согласно проекту выкопайте под фундамент крыльца котлован, полностью удалив плодородный мягкий грунт. Обычно это не более полуметра.
Совет. Углубление сделайте на 8-10 см больше по сторонам будущего крыльца, чем его размер в плане.
Последующие действия:
- Утрамбуйте дно котлована;
- Сначала – слой песка толщиной 20-30 см. Его нужно пролить водой для уплотнения и разровнять;
- Насыпьте на него слой щебня толщиной 10-20 см;
- На песчано-гравийную подушку, которая послужит дренажом для отвода от бетона грунтовых вод, расстелите геотекстиль или другой гидроизоляционный материал.
Чтобы крыльцо не «прилипло» к фундаменту дома, между ними устраивается деформационный шов. Для чего на место стыка устанавливают обернутые пленкой доски.
После застывания бетона они вынимаются, а образовавшаяся щель заполняется влагостойким эластичным материалом.
На фото показан пример деформационного шва
Опалубка и армирование
Опалубку можно сделать из любого подручного материала – старых досок, фанеры, ДСП и т.д. Но между соседними элементами не должно быть явных щелей, а поверхность желательна гладкая.
Сначала изготавливают боковины по указанным в проекте размерам. Их устанавливают на фундамент и фиксируют вертикально и параллельно друг другу с помощью колышков и подпорок. Это необходимо, чтобы при заливке бетона форма не разъехалась, потеряв изначальные параметры.
Затем к вертикальным срезам боковин крепятся обрезные доски или полоски фанеры, шириной, равной высоте ступеней.
Следующий важный этап – армирование. Чтобы крыльцо выдерживало серьезные нагрузки, без металлического каркаса не обойтись. Причем схема армирования монолитного крыльца также должна быть сделана на этапе проектирования, чтобы вам хватило материала для создания надежного «скелета» будущей лестницы.
При его изготовлении следуйте таким рекомендациям:
- Толщина прутьев арматуры должна быть не менее 8-10 мм;
- Размер ячеек – не менее 15-20 см по каждой стороне;
- Каркас лучше делать не сварной, а связывать его с помощью вязальной проволоки;
- Количество ярусов каркаса должно быть не меньше количества ступеней;
- Металл при заливке должен остаться в толще бетона. Поэтому каркас поднимают над поверхностью на кирпичи или камни, и делают его на 5 см меньше размеров крыльца по всем сторонам.
Армирование
Пожалуй, цена арматуры будет самой ощутимой в стоимости бетонного крыльца.
Совет. Если у вас не предвидятся высокие нагрузки, то можно засыпать в опалубку бут из щебня или строительного мусора, залить его слоем бетона горкой, а затем установить по одному слою арматуры в каждую ступеньку. Это позволит и цемент сэкономить.
Бетонирование
Бетон для заливки готовят из одной части цемента марки 400 или 500, двух частей песка и трех – мелкого щебня или гравия. Его обязательно хорошо вымешивают до однородного состояния.
Всю работу необходимо выполнить за один раз, без перерывов, чтобы в бетоне не образовались швы в местах соприкосновения разных слоев. После заполнения опалубки бетонную смесь необходимо проштыковать – проткнуть во многих местах лопатой или арматурой, чтобы выпустить пузырьки воздуха.
Затем ещё свежий раствор выравнивают по доскам опалубки, чтобы получить гладкие и ровные ступени.
Сразу после заливки и выравнивания
Снимают опалубку не ранее, чем через неделю. Если стоит жаркая погода, то конструкцию на это время закрывают пленкой и ежедневно поливают водой.
Последний этап – боковая гидроизоляция гудроном и обратная засыпка грунта.
Заключение
Вместо скучного описания предлагаем вам посмотреть видео в этой статье, рассказывающее о том, как сделать монолитное крыльцо своими руками.
деревянное, бетонное, из металла, фото+видео
Самый правильный вариант крыльца — это когда его фундамент отлит вместе с домом. В таком случае проблем практически не бывает. Иногда при планировании здания про него забывают. Тогда крыльцо к дому пристраивают. Делают пристройку в основном из трех материалов: древесины, металла и бетона. Если дом кирпичный, могут сложить его из кирпича. Еще вариант — сделать из строительных блоков с последующей отделкой. В любом случае, планируя сделать крыльцо своими руками, сразу надо решить, какой делать фундамент и связывать его или нет с основанием здания.
Содержание статьи
- 1 Как рассчитать параметры
- 1.1 Определяем размеры верхней площадки
- 1.2 Считаем количество и размеры ступеней
- 2 Какой нужен фундамент
- 3 Конструкции лестниц
- 3.1 На тетивах
- 3.2 На косоурах
- 3.3 Способы крепления деталей
- 3.4 Монолитные бетонные лестницы
- 3.5 Деревянное крыльцо
- 3. 6 Кирпичное крыльцо
- 4 Фотоотчет: деревянное крыльцо на металлическом каркасе
- 5 Кирпично-бетонное крыльцо своими руками: фото
- 6 Фото-идеи оформления крыльца
Как рассчитать параметры
Сначала надо определиться с тем, в какую из сторон будут уходить ступеньки. Они могут быть с одной, двух или трех сторон. Определяете это исходя из личных предпочтений и финансов, которые можете/хотите выделить на строительство. Высота высота крыльца зависит от высоты цоколя и должна быть на 50-70 мм ниже края дверного полотна. Эта небольшая ступенька не позволяет осадкам попадать внутрь дома. Пожалуй, более важно, что она не дает заблокировать двери, если крыльцо от морозного пучения поднимется вверх (если двери открываются наружу).
Определяем размеры верхней площадки
Планировку крыльца начинают с определения размеров верхней площадки. Если двери открываются наружу, у вас должна быть возможность стоя на площадке открыть двери. То есть глубина ее должна быть на 30-40 см больше ширины дверного полотна. По рекомендациям ГОСТа размеры площадки должны быть в 1,5 раза больше ширины дверного проема. Больше можно — меньше- нежелательно — неудобно.
Крыльцо с небольшой террасойЕсли двери ваши шириной 80 см, то глубина верхней площадки по самому минимуму — 120 см. Ее ширину определяете исходя из вкусов и пропорций дома, но она точно должна быть больше чем ширина дверного проема.
Считаем количество и размеры ступеней
Высоту крыльца вы знаете: на 50-60 мм ниже дверного полотна. Рекомендованная высота ступени (подступенок) — 15-20 см. Делите высоту крыльца на высоту степеней, получаете примерное количество ступеней. Число редко получается целым. Оставшиеся сантиметры можно разделить между всеми ступенями или сделать одну их них выше. Еще один вариант — сделать небольшую ступеньку внизу, хотя это может быть неудобно.
Оптимальные размеры ступенейОптимальная ширина ступени (проступь) 25-30 см. Зная количество ступеней, глубину верхней площадки, глубину ступеней, можно вычислить размеры крыльца полностью. По ним уже можно разрабатывать фундамент под крыльцо.
При выборе параметров ступеней надо придерживаться рекомендаций СНиПа: сумма просупи и удвоенного подступенка должна находится в пределах 600-640 мм. Например, вы рассчитали, что высота ступени (подступенок) у вас 17 см, проступь (глубина степени) 280 мм. Выполнив вычисления получаем: 170 мм * 2+280 мм = 620 мм. В рекомендованные параметры мы вписались, значит изменять ничего не надо.
Какой нужен фундамент
Если крыльцо планируется легким — деревянным или металлическим — фундамент, чаще всего, делают свайный или столбчатый. Конкретно выбирают исходя из геологических условий. На хорошо дренирующих грунтах с низким уровнем грунтовых вод достаточно столбчатого фундамента, при склонности к пучению нужен уже свайный, возможно ТИСЭ.
Для тяжелого крыльца — из кирпича или монолитного бетона — делают ленточный фундамент или монолитную плиту. Тип основания чаще всего аналогичен тому, на котором построен дом.
Виды фундаментов под крыльцоЗатем вам надо решить, будете ли вы связывать фундамент крыльца с фундаментом дома или нет. Решения принимают исходя из планируемой массы пристройки и типа грунтов. И у того, и у другого варианта есть недостатки. Если связи не будет, в месте стыка крыльца и дома часто образуются трещины, из-за морозного пучения крыльцо может перекосить. С такой проблемой часто сталкиваются владельцы дачных участков — в основном крыльцо к дачам делают деревянным и несвязным. После того как земля оттает, оно может само «сесть» на место, а может потребовать каких-то дополнительных мер.
При устройстве связей тоже возможно образование трещин, но уже не только на стыке, а еще и в «теле» пристройки. Это происходит, если устроенные армированные связи не могут компенсировать неравномерную нагрузку, создаваемую домом и пристройкой. Поэтому связанный фундамент для крыльца делают, если пристраивается оно к тяжелому дому и само — тяжелое и массивное, сделанное из армированного бетона. Вторая сложность при таком решении — сделать связь качественной. Для этого используют ребристую арматуру диаметром 12-16 мм, под которую с заданным диаметром сверлят в фундаменте отверстия. В них забивают арматуру и на ее основе вяжут каркас для крыльца.
Конструкции лестниц
Есть две основные конструкции лестниц: на тетивах и на косоурах. Изготовлены они могут быть из дерева, металла. Есть также комбинированные варианты — металл+деревянные ступени или металл+бетонные ступени.
Конструкции лестниц — на тетивах и на косоурахНа тетивах
Лестницы на тетивах — самые простые. Для крыльца — неплохой вариант, особенно если дом деревянный или небольшой дачный. К внутренней стороне тетивы крепятся опорные бруски. Если работаете с металлом, бруски привариваются горизонтально (можно с минимальным уклоном 1-2° для того чтобы со ступеней стекала вода). В случае с древесиной могут или прибиваться опорные бруски, к которым потом крепиться будет ступень, или в тетиве нарезаются выемки (не более чем на 1/2 толщины доски), в которые вставляются доски ступеней.
На косоурах
Лестница на косоурах тоже может быть простой конструкции — с открытыми опорами. В этом случае в верхней части доски нарезаются под требуемым углом треугольники. Их нижняя часть служит опорой для ступеней.
Лестница на открытом косоуреПри раскрое косоура откладывают высоту ступени и ширину проступи. Соединяются они под прямым углом. По нанесенной разметке делают шаблон, при помощи которого размечают все ступени.
Принцип раскроя косоураКоличество косоуров в лестнице зависит от ее ширины и от толщины досок, используемых для ступеней. Чем тоньше доска для ступеней, тем чаще надо ставить косоуры. Если вы используете 25 мм доски, то между двумя опорами должно быть расстояние не более 50-60 см. Если вам нужна большая ширина лестницы, а ставить три косоура не хотите, используйте более толстые доски. Важно чтобы они под ногами не прогибались.
Порядок сборки лестницы на косоурахЕсли вы решили лестницу на косоурах сварить из металла, вам нужно будет запастись терпением: придется сваривать много небольших отрезков, но принцип формирования тот же.
Металлическая лестница на косоурахСпособы крепления деталей
Нижний край лестницы крыльца иногда могут опирать прямо на грунт. Этот вариант прост, но ненадежен. Во-первых грунт может осесть, лестница станет разрушаться. Во-вторых, при контакте с грунтом быстрее разрушается и древесина и металл. Для древесины есть специальные пропитки (Сенеж и Сенеж Ультра, например), а металл хорошо образовывают грунтовкой и красят в несколько слоев. Тем не менее, лучше сделать основание — залить мелкозаглубленную ленту, на которую и будут опираться тетивы или косоуры.
Как опирать лестницу крыльцаК железобетонному основанию крепить лестницу для крыльца можно двумя способами — к лежню — брусу сечением не менее 75*75 мм или к закладному брусу меньшего сечения (на фото слева).
Могут возникнуть сложности и с установкой столбов крыльца. Способов несколько. Есть один очень простой и действенный, который отлично работает даже на пучинистых грунтах (глины и суглинки). Под столбы выкапывают лунки глубиной 50-60 см. В них на дно насыпают по ведру-полтора песка, хорошо его утрамбовывают. Поверх песка насыпают с полведра щебня и тоже трамбуют. Ставят столб, выравнивают его в уровень, ставят распорки, которые его будут удерживать в заданном положении. Пространство между стенкой лунки и столбом понемногу засыпают щебнем, тщательно его трамбуя. Лунка заполняется вровень с грунтом, верхушку можно забетонировать (чтобы осадки не стекали), но не проливать до самого дна. Установленные таким образом столбы не ведет даже при сильном пучении. В песок уходит значительная часть воды, а оставшиеся силы морозного пучения щебень принимает на себя, нейтрализуя их.
Способы крепления столбов к бетонному основаниюЕсли под столбы крыльца залиты сваи, ленточный фундамент или монолитная плита, сложено столбчатое основание, то для крепления деревянных стоек в бетон замуровывают шпильки или специальные стаканы. После созревания бетона к ним глухарями или болтами крепят брусья стоек.
Если стойки будут металлическими, в бетон закладывают уголок с толщиной стенки не менее 3-4 мм, чтобы к нему можно было впоследствии легко варить.
При строительстве деревянного крыльца своими руками могут возникнуть вопросы по поводу крепления перил и балясин. Их можно собирать на обычные гвозди, но при желании можно использовать болты или глухари. В этом случае предварительно сверлят отверстия, затем в них устанавливают крепеж и затягивают при помощи углового ключа. Такое соединение, безусловно, более надежно, чем просто на гвоздях.
Как крепить перила или балясиныЕсли крыльцо пристраивается к свежесрубленному деревянному дому, в котором еще не закончена усадка, а конструкция крыльца предусматривает наличие навеса, крепить стойки надо на специальные регулируемые пластины.
Установка стоек крыльца с возможностью компенсации усадки деревянного домаВсе стойки, поддерживающие навес над крыльцом деревянного дома ставят на специальные регулируемые лифты
Обращаем ваше внимание на то, что и металл, и древесина, которые вы будете использовать для строительства крыльца, требуют тщательной обработки. Крыльцо подвержено всем климатическим влияниям и материалы требуют хорошей защиты.
Монолитные бетонные лестницы
Самые долговечные лестницы — из монолитного бетона. На их изготовление уходит больше времени, чем на металлические или деревянные, но срок их службы исчисляется десятилетиями. О типах лестниц из бетона рассказано подробно в видео. Даны также основы расчета.
Деревянное крыльцо
Крыльцо из дерева — один из самых распространенных в нашей стране вариантов. Древесина пластична, легка в обработке, относительно немного стоит (в нашей стране), прощает многие ошибки. Именно поэтому и является излюбленным строительным материалом.
Имеет она и недостатки: требует хорошей защиты перед началом строительства (антибактериальные пропитки и антипирены), а также регулярного ухода — обновления защитного лакокрасочного покрытия. Тогда длительное время выглядит привлекательно, иначе — быстро теряет декоративность.
Один из вариантов строительства крыльца из дерева с лестницей на тетивах можно увидеть в видео. Обращаем ваше внимание, что строится крыльцо на песчаной почве, так что применяемый способ установки столбов подходит не всем. В остальном все понятно.
Кирпичное крыльцо
Так как кирпич — материал плотный и тяжелый, под кирпичное крыльцо требуется серьезный фундамент. Обычно это монолитная плита, причем с двойным армированием и лучше, если по размерам она больше планируемого крыльца.
При расчете параметров ступеней надо учитывать размеры кирпича и толщину шва между ними. Тогда класть работать будет проще — не надо резать кирпич. Если облицовывать крыльцо не собираетесь, для наружных рядов используйте качественный материал. Внутренние ряды — забутовку — можно делать из боя или строительных блоков и их остатков.
Крыльцо из кирпича с деревянными ступенямиЕсли дом стоит на высоком цоколе, делать монолитное крыльцо из кирпича слишком затратно. Тогда складывают колонны или стенки, оставляя внутри пустое пространство. Его потом можно использовать в хозяйственных целях или закрыть декоративными щитами. Если нужна верхняя площадка, сверху эти колонны/стенки перекрываются бетонной плитой — самодельной или готовой — это уже по выбору. Затем к полученному основанию пристраивается лестница. Она не обязательно кирпичная. Может быть металлической, бетонной или комбинированной.
Фотоотчет: деревянное крыльцо на металлическом каркасе
Теория — это только теория и в строительстве тоже. Всегда лучше понимаешь суть дела, если наблюдаешь за процессом самостоятельно, ведь можно увидеть как делают другие и что-то почерпнуть для себя.
По просьбе родителей была сделана точная копия старого крыльца. Разница лишь в том, что для нового сварен каркас из металла.
Это старое крыльцоНа месте снесенного крыльца вырыт котлован глубиной 25 см. На дно послойно засыпан и утрамбован песок, на него — щебень — по 10 см. Поверху уложена металлическая сетка с ячейкой 10 см и все это залито бетоном.
Плита под крыльцоПо прежним размерам крыльца сварен металлический каркас (из уголка 70*5 мм). Боковины выставлены вертикально и закреплены на шпильки. Далее к ним приварена основа под скамейки. Весь металл обработан преобразователем ржавчины, покрыт грунтом и дважды покрашен.
Привариваем, грунтуем и красим основу для скамеекДревесина использовалась для строительства сухая. Струганные доски нарезали по размеру (ширине крыльца) и обработали пропиткой для прямого контакта с грунтом.
Древесина сохнет после пропиткиПросохшие доски настилаем на каркас. Под каждое крепление приходится сверлить отверстие — уголок просто так не возьмешь.
Начата обшивка крыльца доскамиНа этом этапе совершены сразу две ошибки. Первая — обшивка начата не с боковин. Сразу стали настилать ступени. В результате в стыки боковой обшивки и ступеней постоянно затекает вода и древесину корежит. Надо начинать обшивку с боков, а ступени делать чуть длиннее, чтобы они выступали за боковую обшивку хоть на пару сантиметров. Вторая ошибка — доски на крыльце уложены вплотную друг к другу. При повышенной влажности они разбухают и поверхность становится неровной. При укладке обшивки крыльца делайте зазоры хотя бы 5-8 мм.
Процесс обшивкиПосле того как все доски закреплены, их шлифуют. Сначала ленточной шлифовальной машинкой с грубым зерном, затем — дисковой с тонким. Процесс длительный. Параллельно решается задача — убрать зеленый цвет пропитки. Он не перекрывается даже тремя слоями тонировки.
Шлифовка поверхности досок для приемлемой гладкостиПосле шлифовки — начинаем покраску. Трижды наносим. Каждый слой после полного высыхания предыдущего. В результате цвет — темный махагон.
Деревянные части покрываются защитным составомЭто уже три слоя краски
Пока краска сохнет окончательно, приступаем к изготовлению скамеек. Под них нарезаем доски, стачиваем косую фаску (для красоты), покрываем пропиткой.
Доски для скамеекСпинки делаем с небольшим декором — скругления по краям.
По шаблону размечаем красотуПо намеченным линиям пилим лобзиком, потом шлифуем до гладкого края.
Вот такая получилась скамейка на крыльцеБоковины зашиты фанерой, которую покрасили в тот же цвет. Крыльцо готово.
Готовое деревянное крыльцо своими руками — вид сбокуКирпично-бетонное крыльцо своими руками: фото
Предварительно из кирпича сложены стенки лестничной площадки, поверх которой залита монолитная бетонная плита. По краю в нее замоноличен каркас из уголков — чтобы можно было приварить лестницу и перила.
План крыльца: как все должно выглядетьГотовое кирпичное основание с бетонной плитой
Из уголка 70*70*5 мм нарезаем заготовки нужной длинны. После чего их обрабатываем преобразователем ржавчины. Варить начинаем после того как реакция прекратилась и металл подсох.
Нарезали металл нужной длиныОбработали преобразователем ржавчины
Сварили первую тетиву из металла.
Сварена первая тетиваГотовую боковину прикрепили к бетонному основанию двумя штифтами.
Крепление к бетонной опоре опореТочно также варим вторую тетиву и закрепляем ее. При работе следим за тем, чтобы две тетивы находились в одной плоскости.
Две тетивы и уровень, пир помощи которого контролировали плоскостьНачинаем приваривать опорные бруски. Тут важно постоянно контролировать горизонтальность, чтобы ступени не были косыми.
Первый каркас под верхнюю ступеньку готовПривариваем все опорные куски на тетивы
К опорным брускам привариваем поперечные куски уголка так, чтобы получилась полочка.
Поперечины почти привареныУголки приварены так, что образуют рамку. В нее кладем кусок листового шифера. На шифер раскладываем армирующую металлическую сетку. Края сетки привариваем к каркасу.
Ступени готовы к заливке бетонаВ подготовленные ступени наливаем бетон. Его делаем высокомарочным — чтобы ступени дольше не истирались.
Ступени залиты бетономПока бетон будет набирать прочность, принимаемся за стойки, которые будут поддерживать навес над крыльцом. Для них берем профилированную трубу 70*40*3 мм. Из нее нарезаем четыре колонны. Две чуть длиннее — они будут возле стены дома, две на 15 см короче — они стоят по наружному краю крыльца, создавая нужный уклон — чтобы вода-снег сходили нормально. Для перил и поперечин используем профилированную трубу 40*40 мм.
Запчасти для навеса и перил крыльцаВесь металл тоже обрабатывается преобразователем ржавчины.
Сначала выставляем стойки, прихватываем, устанавливаем временные упорыЧтобы не возникало боковых напряжений, стойки важно выставить строго вертикально. Их выставляем, прихватываем, в нескольких местах короткими швами, снова проверяем, правильно ли стоят. Привариваем временные упоры и только после очередной проверки привариваем по всем правилам.
Струбцины облегчают работуПосле того как все стойки выставлены и приварены, можно собирать перила. На нужной высоте их закрепляют строго горизонтально.
Перила приваривают горизонтальноТак выглядит со стороныЗатем приступаем к монтажу крыши. Ее варим тоже из профильной трубы 40*40 мм. Сначала обвязку по периметру — по уровню более коротких стоек, затем — всю остальную конструкцию. Она несложная, но времени уходит много — много пересечений.
Стропильная система навеса над крыльцомЗатем пришла очередь заняться перилами и украшательством. И снова, сложностей нет, справится при желании легко.
Облагораживаем перилаВсе, крыльцо готово к отделочным работам. На ступени и лестничную площадку куплена шершавая плитка для наружного применения. Ею отделали и боковину монолитной плиты.
Плитка на ступеньки выбрана красно-коричневая под цвет кирпичаМеталл покрашен подобранной в тон краской, на крышу пошел профнастил, оставшийся после монтажа кровли. Крыльцо своими руками получилось неплохим.
ГотовоФото-идеи оформления крыльца
Один из вариантов бетонного крыльца с деревянными периламиВид с другой стороныЛегкое крыльцо к дачному домику на металлических столбахКрыльцо к деревянной бане или даче — лестница из бревенКрыльцо, обшитое ДПК — древесно-полимерным композитомМеталлическое крыльцо с навесом из поликарбонатаКруглое крыльцо из кирпичаКрыльцо из бревен к рубленному домуКрыльцо-терраса с навесом из поликарбонатаПодробности
