Для возведения зданий используются различные типы фундаментных оснований, выбор которых зависит от особенностей почвы. На проблемных грунтах положительно зарекомендовали себя свайные основы, выполненные в виде железобетонных столбов. Применение бурильных установок повышает сметную стоимость строительства. Уменьшить объем затрат на сооружение столбчатого фундамента позволит самостоятельно изготовленный инструмент – ТИСЭ бур. Рассмотрим конструкцию инструмента, а также технологию самостоятельного изготовления.

Как устроен фундаментный бур ТИСЭ

Бур ТИСЭ, облегчающий выполнение работ, состоит из следующих элементов:

• рабочей рукоятки, предназначенной для передачи крутящего момента через металлический стержень на рабочий орган. Конструктивно рукоятка представляет собой стальную трубу квадратного, прямоугольного сечения, или цельный металлический профиль. С двух противоположных сторон вращательного механизма на расстоянии 50–55 см установлены обрезиненные рукоятки;
• стальной штанги, состоящей из двух секций. Раздвижные части, имеющие длину по 1,1 м, стопорятся с помощью зажима. Базовая часть штанги обеспечивает возможность ускоренного выполнения работ на небольшой глубине за счет уменьшенной массы устройства. При необходимости извлечения почвы на глубине до 1,8 м, применяется удлинительный элемент. Составные части штанги взаимозаменяемы, к каждой из них можно присоединить ручную рукоятку;
• почвенного накопителя радиусом 12,5 см, формирующего скважину соответствующего размера. Грунтоприемник выполнен в виде металлического цилиндра, оснащенного разрыхлительными резцами, специальными пластинами и направляющим стержнем. Конструктивные особенности грунтового накопителя обеспечивают свободное проникание разрыхленной почвы внутрь цилиндра и не позволяют шнековому механизму отклониться от вертикального положения;
• откидного ножа, шарнирно закрепленного в нижней части инструмента. Устройство предназначено для формирования в нижней части скважины сферообразного расширения, увеличивающего площадь опорной поверхности будущей колонны до диаметра 0,5–0,6 м. При погружении в грунт откидная лопатка поворачивается за счет собственной массы. Подъем шарнирно закрепленной режущей кромки осуществляется вручную с помощью металлического троса, конец которого закреплен на рабочей рукоятке.

От массы устройства и качества изготовления зависит скорость выполнения бурильных операций и удобство использование ручного бура ТИСЭ.

Бур ТИСЭ для свай – достоинства и слабые стороны оборудования

Фундаментный бур ТИСЭ, облегчающий формирования полостей в почве под свайные опоры, широко применяется в частном строительстве. Инструмент обладает комплексом преимуществ:

• надежной и проверенной конструкцией. Качественно изготовленный ручной бур ТИСЭ может эксплуатироваться на протяжении длительного времени, не нуждаясь в ремонте;
• простотой применения. Для выполнения операций по формированию скважин и извлечению грунта не нужно проходить обучение;
• экологичностью. При работе инструмента не оказывается отрицательное воздействие на строительный персонал, а также сохраняется структура извлекаемого грунта;
• универсальностью. Фундаментный бур может использоваться для формирования полостей различного назначения, а также применяться как в летнее, так и в зимнее время года.

Конструктивные особенности инструмента позволяют использовать его для подготовки опор под сваи на почвах различной сложности.

Применение самодельного бура ТИСЭ позволяет:

• возвести свайный фундамент для частного дома за ограниченное время при минимальной трудоемкости;
• соорудить железобетонные опоры, обладающие повышенной нагрузочной способностью;
• исключить необходимость использования тяжелой бурильной техники на автомобильном ходу;
• своими силами выполнить мероприятия по извлечению грунта под фундаментные колонны;
• значительно снизить объем затрат, связанных с выполнением мероприятий по формированию полостей.

Самодельный бур ТИСЭ не требует подключения к электрической сети и магистралям подачи воды, что обеспечивает возможность его автономного использования. Из недостатков, следует отметить необходимость периодического возобновления остроты режущей кромки на рабочем цилиндре. Благодаря множеству достоинств, самодельный бур ТИСЭ получил широкое распространение в индивидуальном строительстве.

Какими грунтоприемниками комплектуется фундаментный бур

[adsense1]

Строительство зданий на столбчатых фундаментах осуществляется как на тяжелых грунтах, содержащих минеральные включения, так и на легких почвах с повышенной концентрацией песчаной фракции. Для обеспечения возможности бурения каналов под сваи на различных почвах, инструмент оснащается различными видами почвоприемников. В конструкции грунтонакопителя имеются определенные отличия:

• для выполнения работ в глинистой почве и грунтах с увеличенным содержанием мелких камней рабочий инструмент оснащен четырьмя грунтозаборными элементами, расположенными вертикально на одинаковом расстоянии друг от друга. В зазор между клыками вместе с почвой проникают небольшие каменистые включения размером до 50 мм. При бурении грунтов с повышенным содержанием глинистых частиц, исключается налипание глины;
• для формирования скважин в сыпучих почвах рабочая головка оснащена двумя режущими элементами с зубчатой кромкой.
  Конструкция и расположение горизонтальных резцов предотвращают просыпание грунта при извлечении из полости бурильного устройства. Рабочая кромка пилообразного типа обеспечивает отбор мелкой каменистой фракции, и эффективно рыхлит грунт.

Организации-производители ручного инструмента в соответствии с пожеланиями заказчика могут укомплектовать ТИСЭ бур почвозаборником необходимой конструкции.

Ручной бур ТИСЭ – эксплуатационные характеристики

[adsense2]

Произведенные в промышленных условиях ручные бурильные устройства и изготовленный своими силами инструмент имеют общие характеристики и отличаются только конструкцией грунтоприемника.

Рабочие параметры приспособления:

• предельная глубина излечения почвы – 0,18 м;
• размер рабочего органа в диаметре – 0,25 м;
• длина рабочей рукоятки – 0,55 м;
• длина в сложенном виде – 0,125 м;
• размер в раздвинутом состоянии – 0,225 м;
• диаметр формируемого расширения – 0,4–0,6 м;
• масса инструмента в сборе с накопителем – 10–12 кг.

Характеристики ручного инструмента обеспечивают возможность его эффективного применения на легких и глинистых почвах, а также грунтах с повышенной концентрации минеральных примесей.

Как изготовить бур ТИСЭ своими руками

[adsense3]

Для самостоятельного изготовления ручного инструмента, предназначенного для бурения полостей, необходимо выполнить следующие работы:

• определиться с видом грунтоприемника;
• разработать чертежи или эскизы;
• подготовить необходимые инструменты и материалы.

Закончив подготовительные мероприятия, можно приступать к изготовлению устройства. Остановимся детально на этих моментах.

Чертежи бура ТИСЭ

[adsense4]

Планируя изготовить бур ТИСЭ своими руками, чертежи необходимо подготовить заблаговременно.

Возможны следующие варианты:

• приобретение готовых чертежей или эскизов, по которым уже производилось изготовление бурильного приспособления;
• самостоятельное эскизирование с натурного образца, работоспособность которого проверена в процессе формирования скважин.

Можно также использовать стандартные чертежи с простановкой на них своих размеров. Выбрав этот вариант, помните, что увеличение диаметра рабочей части вызовет значительное возрастание усилий на рукоятке.

Что необходимо для изготовления ТИСЭ бура

[adsense5]

Для выполнения работ своими силами потребуется следующее оборудование и инструменты:

• аппарат для электрической сварки;
• дрель со сверлами;
• болгарка с кругом по металлу;
• кисть для малярных работ.

Для изготовления необходимо подготовить следующие материалы:

• отрезок стальной трубы диаметром 25–30 см, соответствующий размеру сваи;
• бывшее в употреблении или новое полотно от пилы дискового типа;
• трубу или металлический профиль для изготовления рукоятки;
• куски металла толщиной 2–3 мм;
• профильную трубу 4х4 см или трубу диаметром 3,2 см;
• краску для антикоррозионной защиты металлической поверхности.

Конструкция позволяет использовать материалы других сортаментов, подобранные согласно требованиям чертежей.

Самодельный бур ТИСЭ – технология сборки

[adsense6]

После подготовки материалов и инструмента, приступайте к изготовлению бура ТИСЭ.

При выполнении работ соблюдайте последовательность операций:

1. Нарежьте заготовки, размеры которых соответствуют требованиям чертежа.
2. Изготовьте рабочие кромки, используя разрезанный диск электропилы.
3. Соберите штангу с фиксирующим зажимом.
4. Приварите в нижней части штанги режущие кромки под углом 15–20 градусов.
5. Соберите накопитель грунта, зафиксировав трубчатую заготовку над ножами.
6. Зафиксируйте сваркой вертикальные ножи на внешней части почвоприемника.
7. Прихватите петли шарнирного механизма над цилиндром грунтозаборника.
8. Соедините шарнирно рабочие лезвия с петлями и присоедините стальной трос.
9. Приварите к верхней части удлинителя поперечину, выполняющую функцию рукоятки.
10. Убедитесь в свободном перемещении раздвижной штанги и шарнирного механизма.
11. Проверьте качество сварных соединений, зачистите их и удалите заусенцы.
12. Удалите ржавчину, покройте металлическую поверхность антикоррозионным составом.

После завершения сборки необходимо проверить функционирование инструмента. Правильно установленные режущие кромки должны эффективно заполнять почвосборник грунтом.

Как функционирует бур для фундамента

[adsense7]

Технология бурения довольно простая и не требует специальной подготовки.

При выполнении мероприятий по формированию скважин выполняйте работы по следующему алгоритму:

1. Произведите разметку свайного поля и удалите дерн на участках бурения.
2. Соберите ручной бур ТИСЭ, укомплектуйте его необходимым накопителем.
3. Выкопайте в зоне бурение небольшие приямки глубиной 15–20 см.
4. Установите в точке бурения инструмент, обеспечив его вертикальное положение.
5. Вращайте самодельный бур ТИСЭ, прилагая к рукоятке усилия в направлении часовой стрелки.
6. Контролируйте наполнение грунтоприемника, периодически извлекайте из него почву.
7. Удлините, при необходимости, длину штанги и зажмите фиксатором ее составные части.
8. Продолжайте погружение в грунт, сформируйте углубление в нижней части полости.
9. Потяните за шнур, поднимите лопатку и извлеките из скважины инструмент.

Выполняя работы на легких почвах, один приямок можно сформировать за полчаса. Продолжительность бурения на тяжелых грунтах в 2–2,5 раза дольше.

Бур ТИСЭ – отзывы и практические рекомендации

[adsense8]

Частные застройщики и профессионалы, которые использовали промышленный и самодельный бур ТИСЭ в работе, положительно отзываются об этом инструменте и отмечают следующие качества приспособления:

• удобство использования;
• компактность;
• долговечность.

Специалисты рекомендуют при использовании устройства придерживаться следующих рекомендаций:

• не прилагать повышенных усилий в рукоятке, так как инструмент под действием собственного веса легко погружается в почву;
• избегать боковых нагрузок, в результате которых возможна значительная деформация сборной штанги;
• контролировать вертикальность самодельного бура ТИСЭ при погружении в грунт.

Инструмент облегчит выполнение работ и не доставит проблем при условии правильной эксплуатации.

Заключение

Используя самостоятельно изготовленный ручной бур ТИСЭ, можно быстро подготовить основу для столбчатого фундамента, что позволит сэкономить денежные средства. Важно использовать проверенную документацию и соблюдать технологию сборки.

Как вам статья?

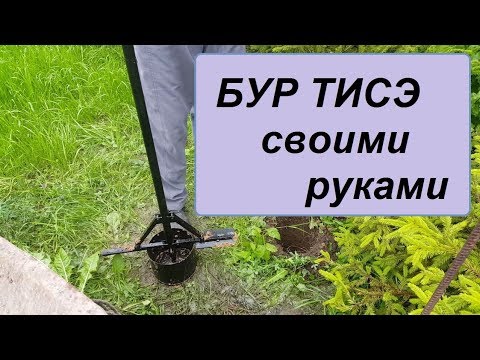

Бур ТИСЭ своими руками — как сделать

При самостоятельной застройке владельцу участка понадобится разнообразный строительный инструмент. Одним из них является бур ТИСЭ. Бур ТИСЭ предназначен для изготовления скважин в грунте при возведении свайного или столбчатого фундамента. Он позволяет быстро и легко вырыть скважину под сваи или столбы как строго цилиндрическую, так и с полусферическим расширением внизу.

Компоненты

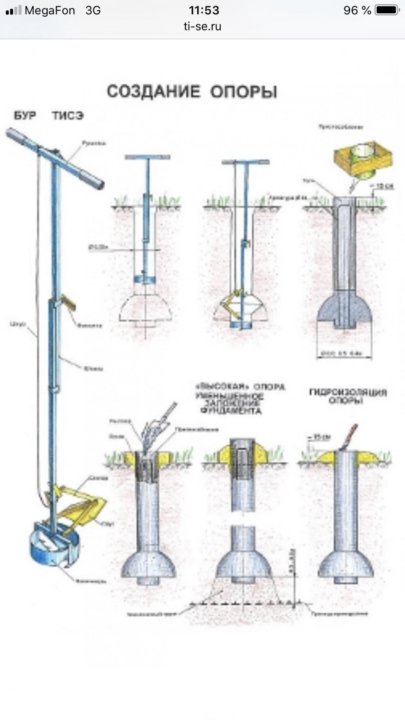

Конструкция бура ТИСЭ схема

Бур ТИСЭ состоит из:

• раздвижной штанги с рукояткой;
• двух режущих плоскостей;
• грунтозаборника;
• дополнительной металлической полоски;
• вертикальных «резцов» для рыхления почвы.

Бур ТИСЭ с плугом

Чтобы изготовить бур ТИСЭ своими руками, понадобятся:

• металлическая штанга с рукояткой. Если скважины планируются делать более глубокими, необходима раздвижная конструкция с фиксатором;
• две половинки дисковой пилы;
• часть металлической трубы для создания грунтоприемника – ее диаметр будет равен диаметру скважины;
• металлическая пластина;
• три металлические петли и пруток, который будет управлять дополнительной частью бура – пластиной.
• сварочный аппарат.

Этапы монтажа

Режем дисковую пилу

1. Дисковую пилу разрезают пополам и приваривают около конца штанги под небольшим наклоном в горизонтальной плоскости, обязательно оставляя направляющий наконечник. Таким образом, получаются две режущие кромки бура ТИСЭ.
2. Непосредственно над половинками дисковой пилы нужно приварить часть металлической трубы определенного диаметра – она станет грунтоприемником, позволяющим эффективно захватывать грунт при изготовлении скважины.
3. Для лучшего рыхления почвы на внешней стороне грунтоприемника могут быть приварены вертикальные «резцы», позволяющие изготавливать скважины необходимой глубины даже в непростом, проблемном грунте. В зависимости от местности число вертикальных «резцов» может варьироваться от 2 до 6.
4. Для возможности создания полусферической полости внизу скважины необходимо приварить три металлические петли: на штанге, на металлической полоске, которая будет играть роль режущей кромки с изогнутой кромкой, формирующей необходимую полусферу. Она может быть не идеально ровной – главное, что основание сваи или столбчатого фундамента будет больше, а значит, и устойчивее.
5. Благодаря приваренным металлическим петлям и металлическому пруту, закрепленному на конце пластины, дополнительную режущую кромку можно будет опускать и поднимать при необходимости.
6. Диаметр нижней полусферы внизу скважины можно варьировать, приварив на штанге бура дополнительные металлические петли. Радиус получающегося отверстия будет зависеть от того, насколько опущена пластина, закрепленная на строительном инструменте.

Бур схема

Вариации конструкции

Плуг бура

В зависимости от типа почвы изготавливать бур ТИСЭ можно в различных вариациях.

1. Каменистые, тяжелые почвы не требуют острых режущих кромок, однако большую роль здесь играет их наклон, чтобы захватывать сразу большое количество почвы. Главное, что необходимо – наличие нескольких «клыков», позволяющих предварительно разрыхлить тяжелый грунт. Если в почве содержатся мелкие – до 5 см – камни, то расстояние между режущими кромками увеличивают, чтобы такие включения беспрепятственно попадали в грунтоприемник. Эта конструкция хорошо зарекомендовала себя и в глинистых почвах.
2. При использовании бура ТИСэ в сыпучем грунте также необходимо дополнительное рыхление — достаточно будет всего двух вертикальных «клыков». Режущие кромки строительного инструмента должны быть расположены более горизонтально и при этом близко друг к другу, чтобы обеспечить забор грунта в грунтоприемник. Такая конструкция предотвратит обратное просыпание в скважину.

Принцип работы буром

Изготовление бура собственными силами не потребует много времени. Пользоваться им также очень легко. Предварительно намечаются места под скважины в грунте. Затем снимается верхняя часть почвы, обнажается грунт. Бур ТИСЭ устанавливается в исходную позицию и выравнивается в вертикальной плоскости благодаря грунтоприемнику. Вращение начинают по часовой стрелке. Периодически необходимо освобождать инструмент от накопившегося грунта, извлекая его из скважины.

Бур в работе

Проводятся замеры рулеткой, чтобы по достижении определенной глубины воспользоваться дополнительной металлической пластиной для формирования полусферического отверстия. Бур извлекается из скважины только в сложенном состоянии, чтобы не повредить основные стенки отверстия в грунте.

Видео

Подробнее о конструкции бура ТИСЭ и технике его использования смотрите ниже:
