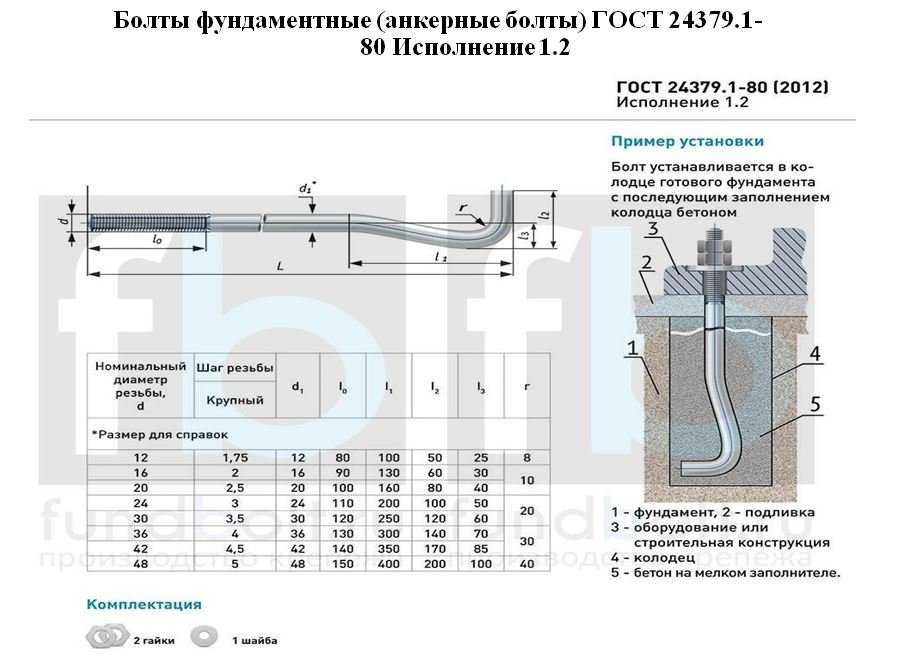

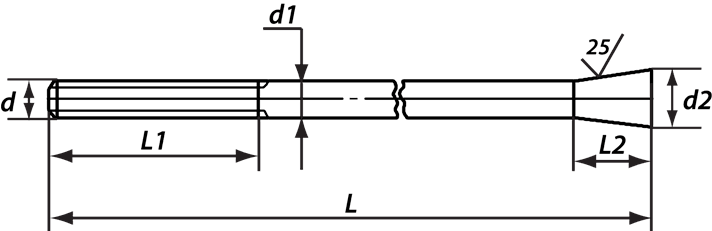

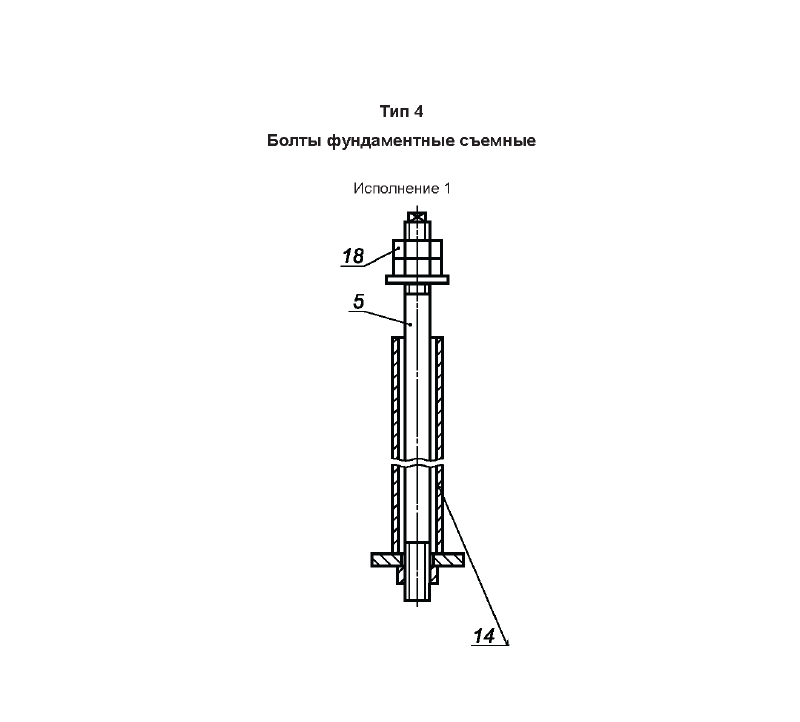

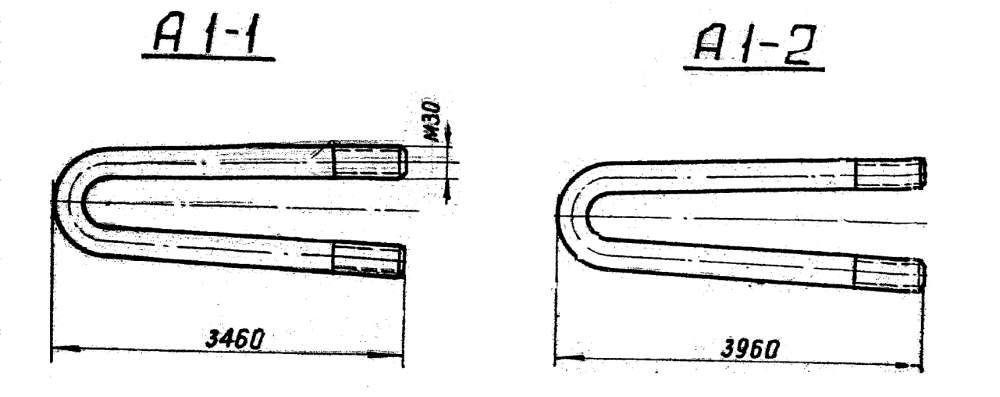

Чертеж болт анкерный: Чертеж болт анкерный размеры параметры фото

Размеры анкерных болтов по бетону для промышленности и дома

Папа мастер! > Строительные материалы и инструменты > Размеры анкерных болтов по бетону для промышленности и дома

О том, что человечество не придумало более надежного способа крепления для бетона и камня, чем анкерный болт, известно многим строителям. Такой крепеж обладает широким разнообразием (рис 1), что связано с различиями по:

• форме анкера и его конструкции;
• способу крепления;
• материалу изготовления составных частей;
• размерам;
• предназначению.

анкера (рис.1)

анкерный болт с гайкой (рис.2)

Размеры анкерных болтов по бетону

Часто встречающимся вариантом считается анкерный болт с гайкой, который состоит из 3-х частей (рис 2). Такой анкер похож на металлический винт с распорками. На том конце, где обычный крепеж имеет головку под отверстие, наблюдается наличие конусного утолщения.

анкерный болт с крюком (рис.3)

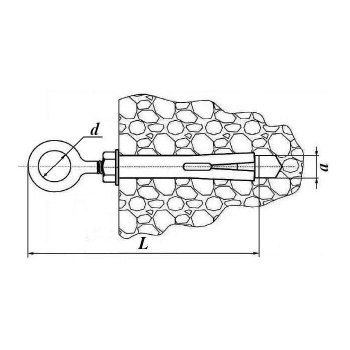

анкерный болт с кольцом (рис.4)

Размеры анкерных болтов по бетону с гайкой:

• диаметр 6-28мм;
• длина от 60 до 300 мм.

Крепежные элементы производят из стали, содержащей большое количество углерода. Для обеспечения коррозионной стойкости, такой крепеж оцинковывают или наносят покрытие, предотвращающее коррозию. Иногда его выполняют из нержавейки.

Близок к оформлению и принципу действия анкерный болт с крюком (рис 3). Анкер действует путем расширения распорки, только его продолжение состоит из крюка. Анкер закрепляется за счет вращения крюка, а гайка зафиксирует положение. Его применяют тогда, когда крепежные элементы, прикрепленные таким способом, придется периодически снимать. В наших квартирах ярким примером применения крепежного болта с крюком считается использование крепежных элементов в водонагревательных баках, полках, зеркалах, кондиционерах.

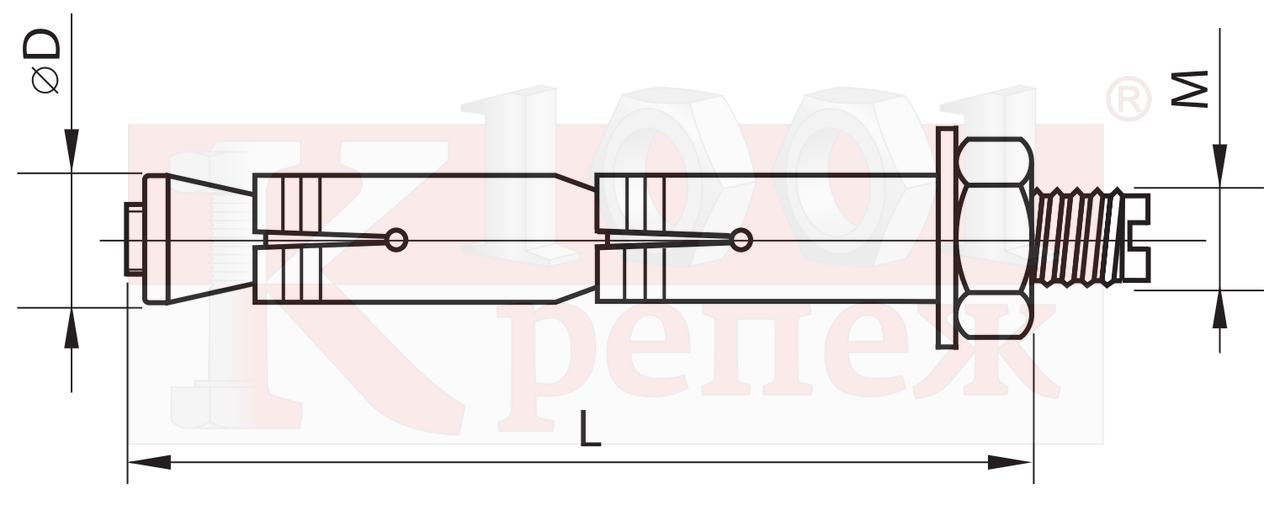

анкерный болт двухраспорный (рис.5)

анкер забивной (рис.6)

Размеры анкерных болтов по бетону с крюком:

• М 6, М8, М10;
• М12,М14, М16, М20;
• М24, М30.

Мало чем отличается от предыдущих вариантов крепления анкер с кольцом (рис 4). Единственным отличием считается продолжение винта петлей. Такой анкер незаменим при установке креплений на потолке. На нем удобно подвешивать люстры и другие элементы крепежа. Размеры анкерных болтов по бетону с кольцом идентичны предыдущим вариантам.

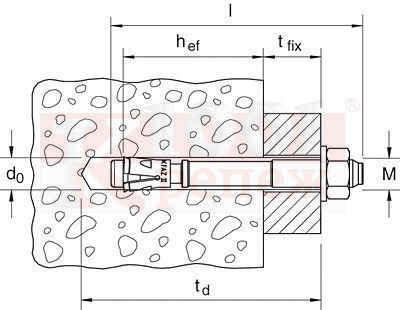

клиновой анкер (рис.7)

анкера под крестообразную отвертку (рис. 8)

Двухраспорный анкерный болт во многом сходен с предыдущими элементами крепежом. Такая форма крепления считается более удачной, так как обладает двойным распором за счет двойной трубчатой втулки (рис 5 ).

Забивной анкер имеет на конце распорки (рис 6) Для монтажа, его сильно ударяют молотком по штоку. Гайка служит для фиксации необходимого предмета на стене. Несущая трубчатая конструкция такого крепежного элемента рассчитана на применение там, где не нужны высокие нагрузки. В промышленном производстве такой вид крепления приемлем не всегда.

Клиновой анкерный болт (рис 7) считается модификацией стандартного анкерного болта с гайкой – очередной попыткой улучшить конструкцию. Его сложные элементы удорожают изделие, но ненамного улучшают его качество.

Есть еще анкеры с головкой, рассчитанные под шестигранник и под крестовую отвертку. Их не надо путать с анкером с гайкой. В них шестигранник находится на болте, а крепление проводится при помощи конусной гайки. Бетонный болт с креплением под крестообразную отвертку (рис 8) обычно имеет небольшие размеры (до М12).

Особенное место в когорте бетонных болтов отводится анкеру с цангой. Размеры таких анкерных болтов по бетону могут иметь диаметр до 300-400 мм. В их состав входит цанга с конусной резьбой, длинная шпилька с шайбой и гайкой. Их применяют в промышленности и строительстве.

химические анкера (рис.9)

установка (рис.10)

Химические анкеры

Кроме выше перечисленных конструкций, широкое применение получили химические анкеры, которые отличаются своей удивительной прочностью сцепления с бетоном. Методы крепления таких элементов очень простые. Они могут осуществляться с помощью анкерной гильзы или без нее. Как и в обычном способе, сначала сверлят отверстие. Затем его очищают и вставляют анкерную гильзу и заполняют ее из пистолета клеящим составом, а затем вставляют металлический элемент. Также проделывают, только без гильзы (рис 9). Такое крепление глубоко проникает в поры основания. А при отвердевании, анкер надежно соединяется с основанием, образуя монолит.

Монтаж

Самый часто применяемый способ крепления анкеров – при помощи распорки. Для этого перфоратором с буром сверлится отверстие нужного диаметра и необходимой длины. Его прочищают и забивают анкер так, чтобы гильза анкера была заглублена до уровня поверхности (рис 10). Затем затягивается гайка, которая расклинивает конусный шток. Гайку затягивают до упора. После этого, ее откручивают и вешают на пруток то, что необходимо. Следующий этап — навинчивание гайки назад и ее затяжка ключом.

ЧИТАТЬ ПО ТЕМЕ:

Как выбрать перфоратор наиболее оптимально.

Вывод

Вне зависимости от видов, анкерные крепления обеспечивают надежное сцепление с бетоном. Размеры анкерных болтов по бетону рассчитаны для установки в условиях производственных процессов и домашнего хозяйства. Каждый потребитель выбирает себе тот вариант, который приемлем для применения в разных условиях.
