Анкерный болт с гайкой: размеры, ГОСТ, вес, монтаж
Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.
Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче
Конструктивные особенности
Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.
Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька.

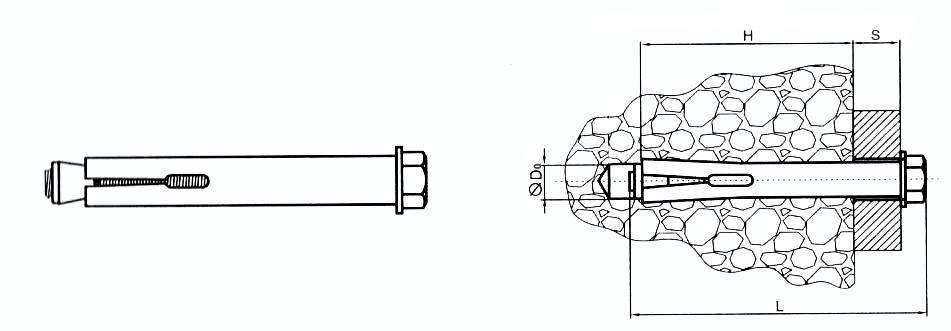

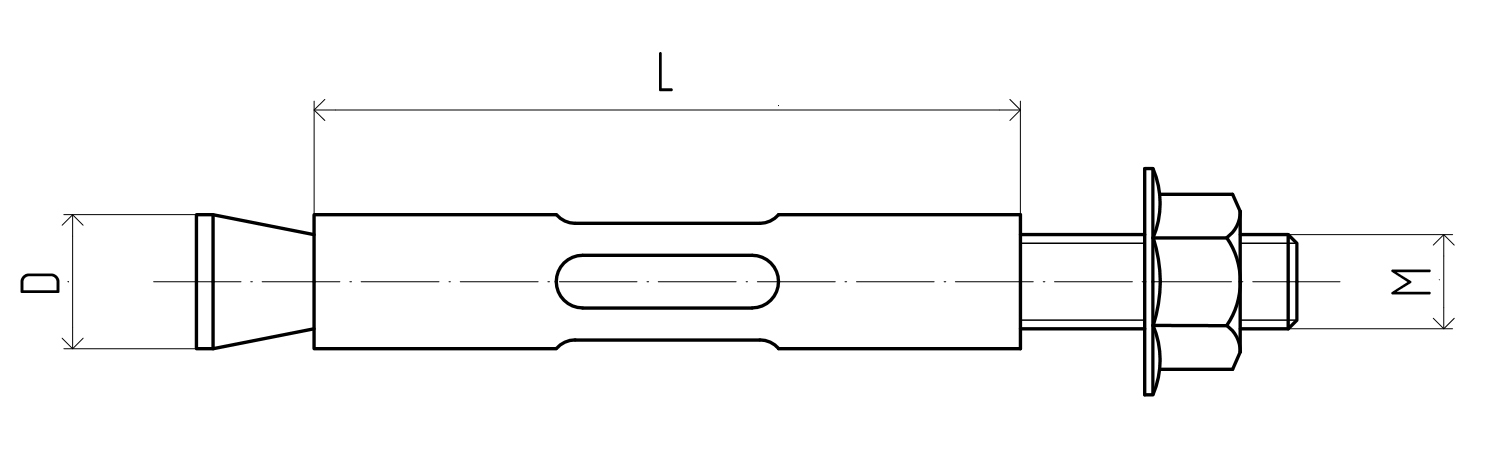

Конструкция анкерного болта с гайкой
Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.
Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки. Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию. Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.
Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое
Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.
Параметры и требования нормативного документа
Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).
Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм.
Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.
Установочные параметры анкерных болтов с гайкой
Технические характеристики анкеров
Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт.
Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.
Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.
Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.
Двухраспорные анкерные болты, оснащенные гайкой
Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный.
Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.
Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.
Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется
Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.

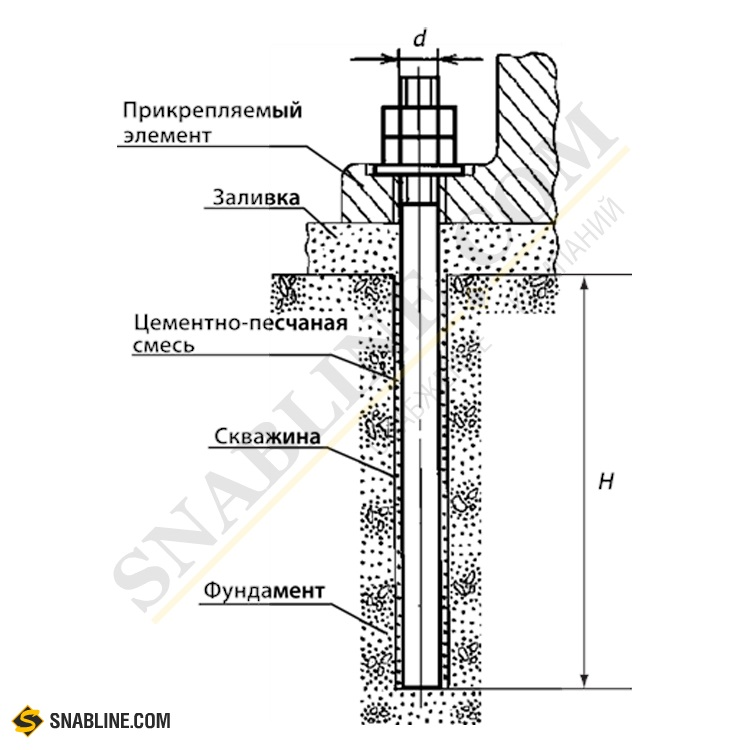

Правила монтажа
Даже если вы правильно выбрали анкерный болт, оснащенный гайкой, ориентируясь на размеры и вес фиксируемого с его помощью предмета, неправильный монтаж сведет все ваши усилия на нет. Существует ряд несложных правил, соблюдение которых позволит вам обеспечить крепежный элемент требуемым уровнем надежности и долговечности.

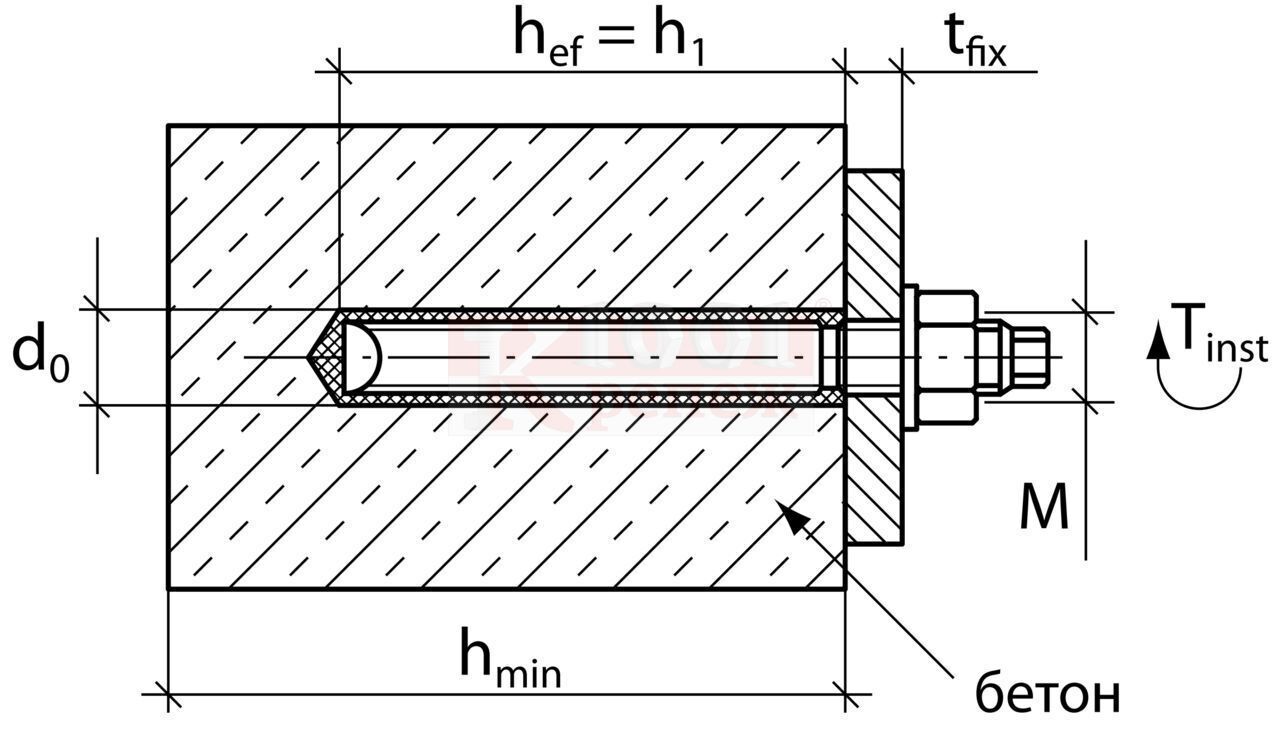

Этапы установки анкерного болта
Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.
- В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
- Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала.
Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос. - После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.
Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий.
Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.анкерные болты 10х100 и 12х100, М8 и М10, 8х100 и 10х80, М12 и других размеров, таблица
Анкер, он же анкерный болт – один из наиболее новых и технологичных крепежных метизов. Быстрая эволюция якорного (для знатоков иностранных языков понятно, что «анкер» – это «якорь») расходника привела к появлению множества разновидностей его конструкции, применяемых материалов, размеров. Именно о размерных группах анкеров и пойдет речь в этой статье.
Основные параметры
Вполне логично предположить, что размеры анкеров – это, прежде всего, их длина и диаметр. Они определяют область применения крепежа. От этого зависит и выбор сверла, которое понадобится для работы. Анкерные болты – довольно сложный вид крепежа, что отражается на их стоимости, это еще один аргумент в пользу тщательного их выбора. Кроме того, важно учесть, что демонтировать такой крепеж любого размера без разрушения основания практически невозможно.
Ну и, конечно, важно обратить внимание на диаметр резьбовой шпильки, влияющий на качество крепежа. За время эксплуатации якорного крепежа был выработан стандартный набор комплектующих для его производства, отвечающий основным требованиям, предъявляемым к метизам, выполняющим крепежные функции.
Диаметр
Под диаметром анкера понимается диаметр распорной втулки, определяющий диаметр необходимого сверла. От этого показателя зависит прочность соединения на излом – весьма важный показатель при монтаже каких-либо предметов, например, на стену.
Диаметр определит возможности крепежа при переменных нагрузках и вибрациях, например, при установке оконных или дверных блоков, а также спортивного инвентаря.
Длина
Однако даже весьма солидный по толщине, но короткий анкер может быть вырван вместе с частью вмещающего материала при увеличении нагрузок, если его длина будет не достаточна. Как правило, более толстый крепеж имеет и большую длину. Кроме этого, более длинный анкер способен удерживать больший по толщине предмет, что весьма важно учитывать при монтаже несущих конструкций, отделочных материалов или оборудования.
Какими бывают размеры?
Размеры анкерных болтов подвергаются стандартизации согласно техусловиям их производства. Все якорные крепежные метизы можно объединить в размерные группы на основе диаметра, например, анкер на 8 имеет диаметр втулки 8 мм, а на 10 соответственно 10 мм. Несложно определить диаметр анкера на 12.
Длина может быть от 18 до 100, 200 и более миллиметров. Анкер с формулой 10х300 мм представляет собой крепеж с диаметром втулки 10 мм и длиной рабочей поверхности 300 мм. Резьба распорной шпильки стандартизирована с размерами обычных болтов: М6, М8, М10, М12, М16, М20 и т. д. Размеры шпильки, как и простого болта, тоже могут быть разными: М8х100, М10х100, М16х200 и т. д.
Стандартные размеры анкерных болтов иллюстрирует таблица.
При выборе анкеров следует соотносить их длину и диаметр, так как придется еще прибавлять толщину прикрепляемого материала или предмета. Максимальная толщина материала, который можно закрепить анкером, представлена в таблице. Увеличение толщины больше рекомендованной может привести к выпадению крепежа или, что бывает чаще, к разрушению вмещающего материала.
В торговую сеть могут поступать метизы с несколько иными размерными характеристиками. Весьма редко, но все же можно найти крепеж с нестандартными размерами: 6х25,6х30, 6х40, 6х60 мм. Еще реже встречается анкерный крепеж с небольшим диаметром резьбы: например, М3.
У таких метизов весьма жесткая конкуренция с пластиковыми дюбелями и саморезами, которые обычно дешевле. Чаще такие мелкие анкеры имеют весьма непростой раскладной распорный механизм, соответственно, свою особую нишу применения.
Они позволяют производить монтаж в относительно тонких перегородках, где никакой иной крепеж применить нельзя.
Как указывают в маркировке?
Для того чтобы избежать постоянного измерения анкеров в процессе выбора или работ, на их гильзу с помощью штампа наносится маркировка, позволяющая быстро сориентироваться. Приведем пример маркировки анкера отечественного производства: М12 16х150. В этом случае М12 – размер резьбы, 16 – диаметр гильзы и сверла, которым необходимо проделать отверстие, 150 – максимальная глубина, на которую необходимо просверлить материал, соответствующая длине метиза.
У разных производителей маркировка может несколько отличаться. Кроме выше приведенной информации, в маркировке могут так же указать максимальную толщину закрепляемого материала.
Как подобрать?
Для того чтобы выбрать правильные анкера, необходимо четко представлять, в каком материале их придется крепить, это поможет определить минимальную возможную глубину сверления. Важно помнить, что в более рыхлом материале следует крепить более длинные анкера. Также надо хотя бы в общих чертах представлять ту нагрузку, которой крепеж должен будет сопротивляться, это позволит не ошибиться с подбором диаметра метиза.
Экономия при подборе столь специфического крепежа, как анкерный болт, может стоить весьма дорого. Короткий болт может быть вырван вместе с частью материала стены. Неверное определение диаметра может привести к деформации и разбалтыванию крепежа при сильных динамических нагрузках.
С другой стороны, увеличение параметров изделия влечет серьезное увеличение его стоимости.
В следующем видео вас ждут правила выбора дюбеля и анкера.
Анкерный болт. Динамический блок Автокад.
Анкерный болт.
Динамический блок Автокад. В данном файле представляю вашему вниманию Динамический блок Автокад — Анкерный болт.
В данном файле вы найдете все основные типы Анкерных болтов, созданные в виде динамических блоков Автокад.
Содержание:
- Тип 1 Исполнение 1
- Тип 1 Исполнение 2
- Тип 2 Исполнение 1
- Тип 2 Исполнение 2
- Тип 2 Исполнение 3
- Тип 3 Исполнение 1
- Тип 3 Исполнение 2
- Тип 4 Исполнение 1
- Тип 4 Исполнение 2
- Тип 4 Исполнение 3
- Тип 5
- Тип 6 Исполнение 1
- Тип 6 Исполнение 2
- Тип 6 Исполнение 3

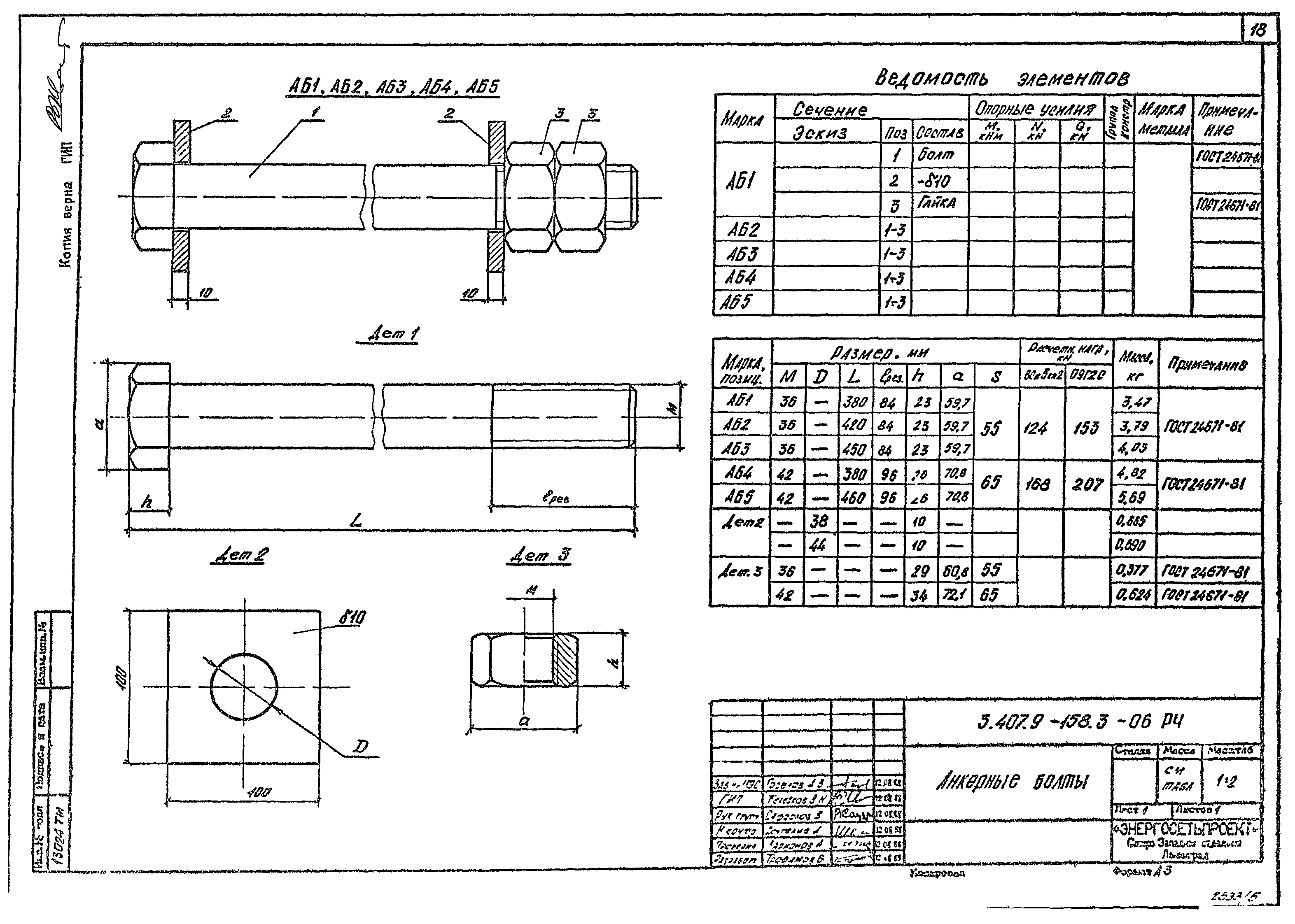

Пример условного обозначения болта типа 1, исполнения 1, диаметром резьбы 20 d мм, длиной 800 L мм, со шпилькой из стали марки Ст3пс2:
БОЛТ 1.1.М20х800. Ст3пс2 ГОСТ 24379.1-80
То же, болта типа 4, исполнения 2, диаметром резьбы 100 d мм, с мелким шагом резьбы 6 мм, длиной 1900 L мм со шпилькой из стали марки 09Г2С-6:
БОЛТ 4.
2.М100х6х1900 09Г2С-6 ГОСТ 24379.1-80

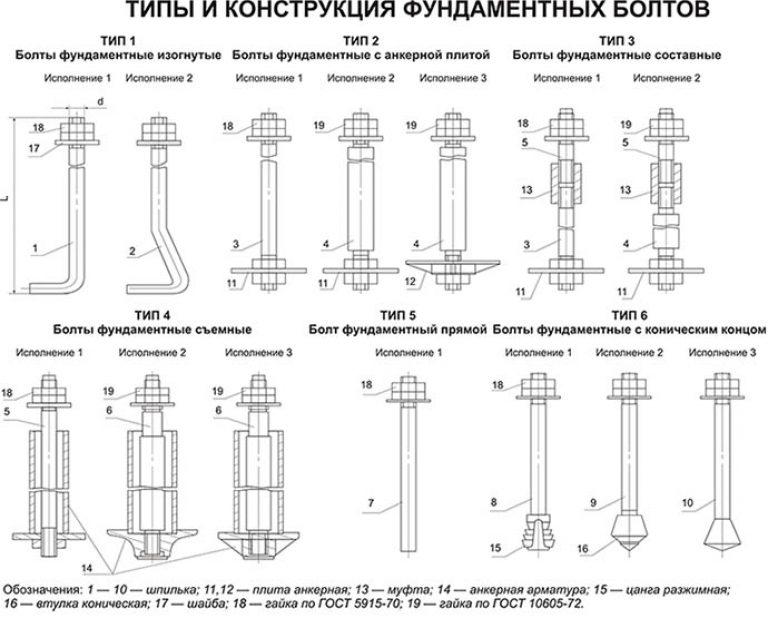

| Анкерный болт Тип 1 Исполнение 1 | |
| Анкерный болт Тип 1 Исполнение 2 | |

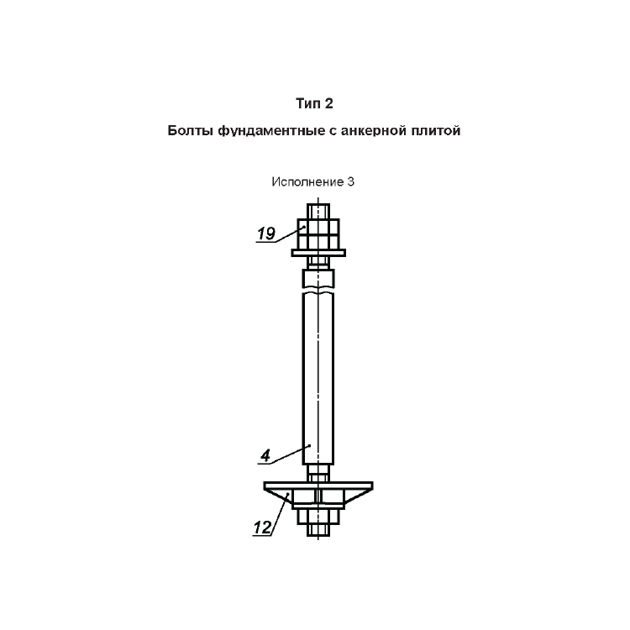

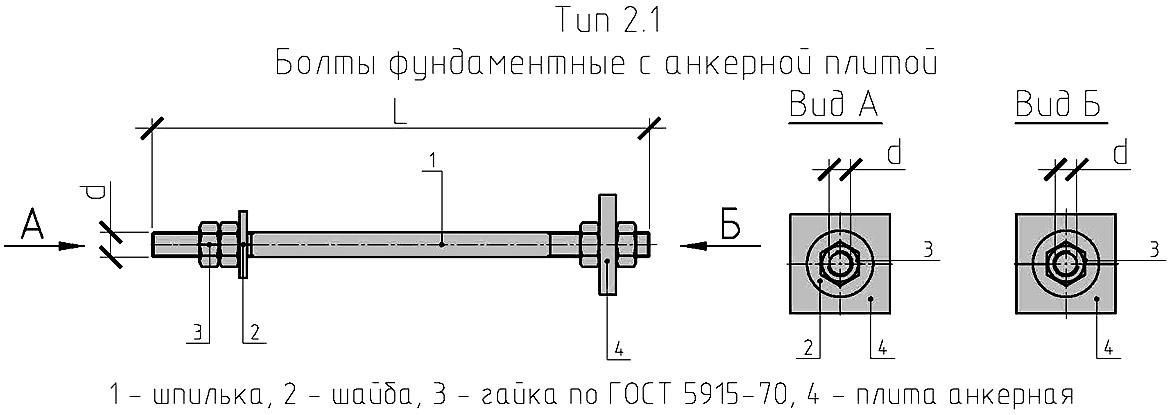

| Анкерный болт Тип 2 Исполнение 1 | |
| Анкерный болт Тип 2 Исполнение 2 | |
| Анкерный болт Тип 2 Исполнение 3 | |
| Анкерный болт Тип 3 Исполнение 1 | |
| Анкерный болт Тип 3 Исполнение 2 | |
| Анкерный болт Тип 4 Исполнение 1 | |
| Анкерный болт Тип 4 Исполнение 2 | |
| Анкерный болт Тип 4 Исполнение 3 | |
| Анкерный болт Тип 5 | |
| Анкерный болт Тип 6 Исполнение 1 | |
| Анкерный болт Тип 6 Исполнение 2 | |
| Анкерный болт Тип 6 Исполнение 3 | |
| Скачать Анкерный болт Динамический блок Автокад |
| СКАЧАТЬ |
Поделиться ссылкой:
ПохожееАнкерный болт с гайкой — конструкция, выбор, монтаж анкера
Процесс крепления различных предметов на вертикальные или горизонтальные строительные конструкции предъявляет к качеству работы высокие требования.
Немногие изделия позволят вам подвесить вещи массой в 50 кг и более. Одним из наиболее надежных приспособлений, применяемых для решения поставленной задачи, является анкерный болт с гайкой. Об особенностях данного крепежа, его видах, строении, особенностях монтажа наша статья.
Конструкция анкерного болта с гайкой
Было время, когда крепление изделий к стене, потолку или полу выполнялось с помощью хорошего гвоздя или шурупа, ввинчиваемого в деревянную пробку, вбитую в предварительно просверленное отверстие. Позже дерево заменила пластмасса, и появился более усовершенствованная крепежная пара – пластиковый дюбель и саморез, который ввинчивался гораздо легче и выдерживал большие нагрузки. Современный прогресс крепежа выразился, в частности, в стальной конструкции под названием анкерный болт.
Представляет он собой приспособление, состоящее из четырех деталей.
Первая и основная – стальная шпилька, имеющая на одном торце коническое утолщение, а на другом метрическую резьбу того или иного диаметра.
Второй элемент – стальная полая трубка, имеющая две прорези, позволяющие ей раскрываться подобно лепесткам цветка. Третья и четвертая детали анкерного болта – шайба и гайка, навинчиваемые на резьбовую часть шпильки, которые в некоторых вариантах изделий объединяются в одну деталь.
Второй вариант исполнения анкера имеет определенные отличия.
Основным рабочим элементом в нем является болт с шестигранной головкой. Резьбовая его часть ввинчивается в коническую гайку, которая продвигаясь по резьбе раздвигает края трубки с прорезями и обеспечивает фиксацию крепежа.
Подбираем анкер для своих целей
Широкое использование анкерного крепежа обусловлено большим количеством его видов, различающихся по размерным характеристикам и выдерживаемым нагрузкам. Самый маленький из предлагаемых производителем анкер, имеющий размер 5х18, способен выдержать нагрузку до 800 г. Приспособления большего диаметра и длины легко справляются с грузами в несколько десятков килограммов.
Производство данного вида крепежей осуществляется с учетом одного из государственных стандартов – ГОСТ 24379.1-80, введенный в действие с первого января 1982 года. В нем закреплены основные требования как к материалу, из которого должны выполняться каждая из деталей, а так же возможные предельные отклонения от основных размеров элементов. В соответствии с этим техническим регламентом выпускают анкерные болты следующих типоразмерв:
Указанные варианты не ограничивают широкий спектр данных изделий. Можно встретить крепежи большего и меньшего диаметров с различной длиной.
Двухраспорный анкер – особенности строения
В случае неуверенности пользователя в свойствах материала стены, к которой планируется выполнять крепление какого-либо предмета, рекомендуем обратить внимание на более надежный вид анкерного крепежа – двухраспорный анкер.
Он представляет собой приспособление, оснащенное не одной, а двумя или даже тремя (в зависимости от длины) разрезанными втулками.
Таким образом, при установке и вращении гайки (болта) все надетые трубки раскрывают свои крепежные кромки и качественно выполняют крепление. Подобные анкерные крепления могут выполняться как со стандартной шпилькой, так и со шпильками, имеющими на концах петли и крюки различной формы.
Семейство анкеров имеет в своем составе еще одно крепежное приспособление, изготовленное из высокопрочных сталей с различными видами антикоррозионного покрытия. Речь идет об анкер-шпильках. Они выпускаются по двум европейским стандартам – HST и HSA.
От вышеописанной анкерной конструкции их отличает значительно меньшая длина втулки и способность выдерживать ударные нагрузки как вдоль оси, так и поперек.
Монтаж анкерного крепления — поэтапное описание
Технология использования анкерных крепежей не значительно отличается от своих предшественников – пластиковых дюбелей, но требует более серьезного отношения к процессу. Для работы вам понадобится хорошая дрель, оснащенная перфоратором, а так же гаечный ключ соответствующий размерным характеристикам гайки.
Работу начинаем с тщательной разметки мест установки анкерных болтов. Помните, что после установки и затягивания гайки анкер не всегда удается удалить! Если вам не известен диаметр вашего крепежа, его не сложно измерить с помощью знакомого многим штангенциркуля.
Установив равное по диаметру сверло, по точкам разметки выполняем сверление отверстий. Глубина их должна лишь на несколько миллиметров превышать длину полой трубки. Очень важно тщательно освободить полученные отверстия от остатков бетонной пыли, неизменно образующейся при перфорации. С этой целью можно использовать небольшую щеточку – ёршик или бытовой пылесос.
В тщательно вычищенное отверстие аккуратно вставьте болт с частично навернутой (наживленной) гайкой и прикрепляемым изделием, несильными ударами установите крепеж в отверстие. При выполнении большого количества креплений, например во время строительных работ, возможно применение для установки анкеров перфоратора, оснащенного специальной насадкой.
Далее с помощью гаечного ключа выполните затяжку, вращая гайку (головку блота) по ходу часовой стрелки. Не рекомендуется прикладывать слишком большое усилие, способное привести к срыву резьбы, особенно небольшого диаметра. Рекомендации по силе закручивания необходимо уточнить у производителя или в справочной литературе.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉
Рекомендуем другие статьи по теме
DIN 529. Фундаментный анкерный болт
Тайвань Метиз Альянс
Энциклопедия крепёжных стандартов
DIN 529. Фундаментный анкерный болт
DIN 529— Специальная форма головки болта необходима для её надёжной фиксации при использовании вяжущих составов.
Анкерные болты с гайкой применяются для крепления конструкций или оборудования к фундаменту, кронштейнов к стене и т.п. Фундаментные анкерные болты обеспечивают прочное крепление в твёрдых основаниях. Этот вид крепежа по внешнему виду представляет собой круглый в сечении стержень, на котором с одной стороны нанесена резьба, а на втором находиться специальное приспособление, которое позволяет осуществлять установку анкерного болта внутри фундамента.
Болты изготавливаются морозостойкой стали 09Г2С наиболее востребованы для использования в регионах с холодным климатом. В этих болтах по требованиям стандарта выполняется только шпилька изделия, а остальные его элементы, как правило, изготавливаются из сталей марок 3-20. Нержавеющая сталь: А2, типа 12Х18Н9Т, кислотостойкая сталь А4 типа 10Х17Н13М2Т, гальваническая оцинковка, химическая оксидация, термодиффузионного горячего оцинкование, ст.
20, ст.45, 10Г2С1, 09Г2С. Класс прочности:3,6 ; 5,8 ; 6,8 ; 10,9 ; 12,9
Аналог: ГОСТ 24379-80
Ниже приведены основные размеры и характеристики фундаментных болтов DIN 529.
Таблица размеров фундаментных анкерных болтов DIN 529 форма A в мм
| d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | |
| P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | |
| a | мин. | 21 | 27 | 33 | 45 | 57 | 72 | 92 | 112 | 132 | 152 | 177 | 197 | 237 |
| макс. | 27 | 33 | 39 | 51 | 63 | 78 | 98 | 118 | 138 | 158 | 183 | 203 | 243 | |
| c | мин. | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 185 | 215 | 245 | 285 | 330 | 365 |
| макс. | 50 | 60 | 70 | 90 | 110 | 130 | 160 | 195 | 225 | 255 | 295 | 340 | 375 | |
| b | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | |
| d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | |
| P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | |
| a | мин. | 21 | 27 | 33 | 45 | 57 | 72 | 92 | 112 | 132 | 152 | 177 | 197 | 237 |
| макс. | 27 | 33 | 39 | 51 | 63 | 78 | 98 | 118 | 138 | 158 | 183 | 203 | 243 | |
| b | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | |
| d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | |
| P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | |
| a | мин. | 21 | 27 | 33 | 45 | 57 | 72 | 92 | 112 | 132 | 152 | 177 | 197 | 237 |
| макс. | 27 | 33 | 39 | 51 | 63 | 78 | 98 | 118 | 138 | 158 | 183 | 203 | 243 | |
| c | мин. | 7 | 10 | 13 | 19 | 25 | 31 | 40 | 49 | 58 | 67 | 79 | 91 | 105 |
| макс. | 17 | 20 | 23 | 29 | 35 | 41 | 50 | 59 | 68 | 77 | 89 | 101 | 115 | |
| b | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | |
| d | M8 | M10 | M12 | M16 | M20 | M24 | |
| P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | |
| a | мин. | 13 | 17 | 21 | 29 | 37 | 45 |
| макс. | 19 | 23 | 27 | 36 | 43 | 51 | |
| c | мин. | 19 | 25 | 31 | 43 | 55 | 67 |
макс. | 29 | 35 | 41 | 53 | 65 | 77 | |
| s | мин. | 1,5 | 2 | 2,5 | 3,5 | 4,5 | 6,5 |
| макс. | 4,5 | 5 | 5,5 | 6,5 | 7,5 | 9,5 | |
| b | 20 | 25 | 30 | 40 | 50 | 60 | |
| Болт | a | c | b |
| М8 | 19 | 50 | 20 |
| М10 | 23 | 60 | 25 |
| М12 | 27 | 75 | 30 |
| М16 | 35 | 95 | 40 |
| М20 | 43 | 105 | 50 |
| М24 | 51 | 140 | 60 |
| М30 | 63 | 155 | 75 |
| М36 | 75 | 185 | 90 |
| М42 | 88 | 265 | 105 |
| М48 | 101 | 265 | 120 |
| Болт | a | c | s | b |
| M8 | 17 | 55 | 7,5 | 20 |
| M10 | 19 | 55 | 9,5 | 25 |
| M12 | 23 | 60 | 11,5 | 30 |
| M16 | 28 | 90 | 15,5 | 40 |
| M20 | 33 | 100 | 19,5 | 50 |
| M24 | 38 | 125 | 23,5 | 60 |
| M30 | 48 | 135 | 27,5 | 75 |
| M36 | 58 | 195 | 31,5 | 90 |
| M42 | 68 | 205 | 37,5 | 105 |
| M48 | 78 | 225 | 43,5 | 120 |
| Болт | a | c | b |
| М8 | 23 | 10 | 20 |
| М10 | 28 | 11 | 25 |
| М12 | 33 | 12 | 30 |
| М16 | 43 | 15 | 40 |
| М20 | 53 | 17 | 50 |
| М24 | 63 | 19 | 60 |
| М30 | 78 | 23 | 75 |
| М36 | 93 | 27 | 90 |
| М42 | 108 | 30 | 105 |
| М48 | 123 | 34 | 120 |
| М56 | 143 | 39 | 140 |
| М64 | 163 | 43 | 160 |
| М72 | 183 | 58 | 180 |

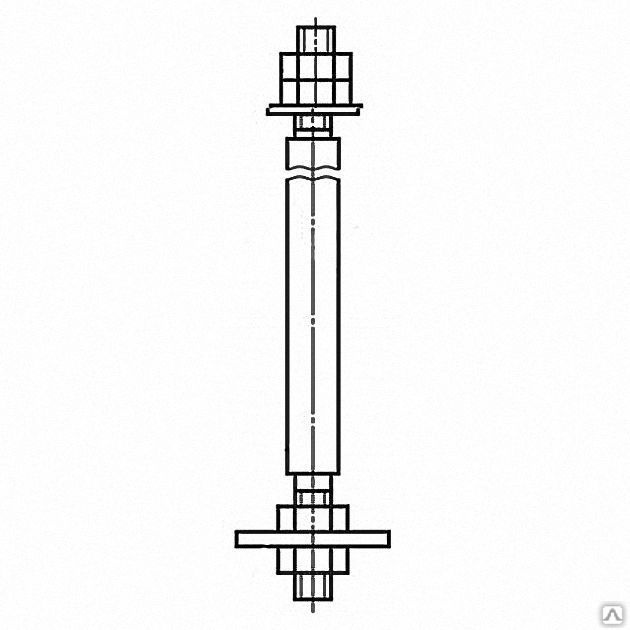

Анкерные болты тип 6 ГОСТ 24379.
1-80Болт фундаментный съемный ГОСТ 24379.1-80 тип 6Болт фундаментный с коническим концом ГОСТ 24379.1-80 тип 6 — это анкерный болт, который предназначен для крепления основания конструкций и оборудования. Анкерный болт 6 типа имеет три варианта исполнения и устанавливается в просверленные скважины готового фундамента. Крепеж устанавливают в уже заложенный фундамент, в котором просверливают отверстия и вставляют болт, закрепляя его цементно-песчаным раствором. Необходимо учесть, что болтами с коническим концом не рекомендуется крепить оборудование, которое вызывает значительные динамические и ударные нагрузки.
Производят данный крепеж из сталей разных марок: СТ3ПС2, 20, 09Г2С. Материал изготовления зависит от условий применения болта. Например, в условиях низких температур, нужно устанавливать болт из стали 09Г2С. Для большей прочности, фундаментные болты подвергают термической закалке.
Конструкция и основные размеры
Тип болта | Исполнение | Наименование болта | Номинальный диаметр резьбы, мм |
6 | 1 | Болты фундаментные с коническим концом | М12 — М48 |
2 | М12 — М48 | ||
3 | М12- М48 |
Технические характеристики анкерного болта ГОСТ 24379.
1-80 тип 2, ммРазмеры шпилек фундаментного болта ГОСТ 24379.7-80 тип 6 исполнение 1, 2 и 3
Шпильки исполнение 1
| номинальный диаметр резьбы, d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| шаг резьбы, P | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| длина резьбы, l0 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
| диаметр конца шпильки, d5 | 17 | 22 | 28 | 34 | 42 | 50 | 58 | 68 |
| длина конца шпильки, l11 | 30 | 36 | 48 | 60 | 73 | 85 | 95 | 120 |
Шпильки исполнение 2
| номинальный диаметр резьбы, d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| шаг резьбы, P | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| длина резьбы, l0 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
| длина резьбы, l4 | 24 | 32 | 40 | 48 | 60 | 73 | 85 | 98 |
| концевая фаска, c1 | 6 | 9 | 9 | 11 | 14 | 17 | 20 | 22 |
Шпильки исполнение 3
| номинальный диаметр резьбы, d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| шаг резьбы, P | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| длина резьбы, l0 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
| длина конца шпильки, l12 | 20 | 28 | 34 | 41 | 50 | 63 | 71 | 82 |
| концевая фаска, c1 | 6 | 9 | 9 | 11 | 14 | 17 | 20 | 22 |
Размеры гаек ГОСТ 5915-70 фундаментного болта ГОСТ 24379.
7-80 тип 6 исполнение 1, 2 и 3
Гайки исполнение 1, 2 и 3
ГОСТ 5915-70
| номинальный диаметр резьбы, d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| шаг резьбы, P | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| размер под ключ, S | 18 | 24 | 30 | 36 | 46 | 55 | 65 | 75 |
| диаметр описанной окружности, e | 19,9 | 26,2 | 33,0 | 39,6 | 50,9 | 60,8 | 71,3 | 82,6 |
| высота, m | 10,8 | 14,8 | 18,0 | 21,5 | 25,6 | 31,0 | 34,0 | 38,0 |
Размеры шайб фундаментного болта ГОСТ 24379.
7-80 тип 6 исполнение 1, 2 и 3
Шайбы исполнение 1, 2 и 3
ГОСТ 11371-78
| номинальный диаметр резьбы, d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| внутренний диаметр, d1 | 13 | 17 | 21 | 25 | 31 | 37 | 43 | 50 |
| внешний диаметр, d2 | 24 | 30 | 37 | 44 | 56 | 66 | 78 | 92 |
| толщина, s | 2,5 | 3,0 | 3,0 | 4,0 | 4,0 | 5,0 | 7,0 | 8,0 |
ГОСТ 24379.1-80
| номинальный диаметр резьбы, d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| внутренний диаметр, d0 | 13 | 17 | 21 | 25 | 32 | 38 | 44 | 50 |
| внешний диаметр, D | 36 | 42 | 45 | 55 | 80 | 90 | 95 | 105 |
| толщина, s | 3 | 4 | 8 | 8 | 10 | 10 | 14 | 14 |
Размеры цанги разжимной фундаментного болта ГОСТ 24379.
7-80 тип 6 исполнение 1
Цанга разжимная исполнение 1
| номинальный диаметр резьбы, d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| внутренний диаметр, d1 | 12,5 | 17 | 21 | 25 | 32 | 38 | 44 | 50 |
| внешний диаметр, D | 17 | 24 | 30 | 34 | 42 | 50 | 58 | 68 |
| высота, H | 36 | 45 | 60 | 75 | 90 | 105 | 120 | 150 |
Размеры втулки конической фундаментного болта ГОСТ 24379.7-80 тип 6 исполнение 2
Втулка коническая исполнение 2
| номинальный диаметр резьбы, d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| внешний диаметр, D | 22 | 29 | 35 | 42 | 52 | 62 | 72 | 82 |
| высота, H | 24 | 32 | 40 | 48 | 60 | 72 | 84 | 96 |
| высота, h | 20 | 28 | 34 | 41 | 51 | 61 | 71 | 82 |
Компания «КрепЗевс» предлагает приобрести болты отличного качества по очень доступным ценам.
Если вам нужен анкерный болт и у вас возникли вопросы, позвоните нашим менеджерам, по телефону указанному на сайте. Менеджеры представят вам всю техническую характеристику, и помогут определиться с выбором продукции. Так же вы получаете гарантию от производителя на 36 месяцев.
Доставка возможна в любую точку Украины.
» Анкерный болт 90°
Изогнутые анкерные болты заделываются в бетон и используются для поддержки колонн из конструкционной стали, фонарных столбов, конструкций дорожных знаков, мостовых рельсов, оборудования и многих других применений. Изогнутая часть или «нога» анкерного болта служит для создания сопротивления, чтобы болт не вырывался из бетонного фундамента при приложении силы.
Portland Bolt также производит другие конфигурации анкерных болтов для бетона, включая анкерные стержни, анкерные болты с головкой и стержни с заклепками.
Изогнутые болты, изготовленные по индивидуальному заказу, обычно имеют следующие размеры:
Диаметр (D) x длина (L) x расстояние между ножками (C) x резьба (T)
Производство
Portland Bolt производит изогнутые анкерные болты на заказ диаметром от 1/2″ до 4″ практически по любой спецификации ASTM.
Они поставляются либо с гладкой поверхностью, либо с горячим цинкованием. Также производятся анкерные болты из нержавеющей стали. Все операции, включая процесс цинкования, выполняются на месте.
Склад
Portland Bolt производит и хранит анкерные болты, которые доступны для немедленной отгрузки.Наш ассортимент включает полную линейку анкерных болтов классов ASTM F1554, класс 36, F1554, класс 55 и A307, класс C. Технически, класс A307 C был снят с производства в 2007 году и заменен на F1554, класс 36. Однако Portland Bolt будет поставлять стандартные анкерные болты. этой спецификации по требованию заказчика. Для получения более подробной технической информации о спецификации анкерных болтов F1554 посетите сайт www.F1554AnchorBolts.com.
Марки на складе
ASTM F1554-36, F1554-55, ASTM A307-C*, AASHTO M314-36, M314-55
90 Размеры анкерных болтов
Щелкните таблицу, чтобы открыть чертеж| Размер анкерных болтов (Г х Д х С х Т) | Гладкая отделка Деталь № | Горячее цинкование Деталь № | |||
|---|---|---|---|---|---|
Диам. | Длина | Крюк | Резьба | ||
| 1 ⁄ 2 | 8 | 2 | 4 | 12357 | 12358 |
| 1 ⁄ 2 | 10 | 2 | 4 | 12029 | 12030 |
| 1 ⁄ 2 | 12 | 2 | 4 | 12618 | 12619 |
| 1 ⁄ 2 | 18 | 4 | 4 | Изготовлено на заказ | 19579 |
| 5 ⁄ 8 | 8 | 2 | 4 | 17752 | 17753 |
| 5 ⁄ 8 | 10 | 2 | 4 | 17754 | 17755 |
| 5 ⁄ 8 | 12 | 3 | 4 | 17735 | 17689 |
| 5 ⁄ 8 | 18 | 4 | 6 | Изготовлено на заказ | 17658 |
| 5 ⁄ 8 | 20 | 4 | 6 | Изготовлено на заказ | 17982 |
| 3 ⁄ 4 | 6 | 3 | 4 | 14122 | 14123 |
| 3 ⁄ 4 | 8 | 3 | 4 | 16599 | 16600 |
| 3 ⁄ 4 | 10 | 3 | 4 | 16601 | 16602 |
| 3 ⁄ 4 | 12 | 4 | 4 | 16603 | 16604 |
| 3 ⁄ 4 | 14 | 4 | 6 | 18918 | 18919 |
| 3 ⁄ 4 | 15 | 4 | 6 | 15980 | 15981 |
| 3 ⁄ 4 | 16 | 4 | 6 | 18920 | 18921 |
| 3 ⁄ 4 | 18 | 4 | 6 | 15982 | 15983 |
| 3 ⁄ 4 | 18 | 4 | 8 | Изготовлено на заказ | 17980 |
| 3 ⁄ 4 | 24 | 4 | 6 | 16629 | 16630 |
| 3 ⁄ 4 | 24 | 4 | 7 | Изготовлено на заказ | 17970 |
| 3 ⁄ 4 | 30 | 4 | 6 | Изготовлено на заказ | 15989 |
| 3 ⁄ 4 | 30 | 4 | 7 | Изготовлено на заказ | 17981 |
| 3 ⁄ 4 | 36 | 4 | 7 | Изготовлено на заказ | 19301 |
| 7 ⁄ 8 | 18 | 4 | 6 | Изготовлено на заказ | 15985 |
| 1 | 12 | 4 | 4 | 18930 | 19305 |
| 1 | 18 | 4 | 6 | 15986 | 15987 |
| 1 | 24 | 4 | 6 | 18933 | 19298 |
| 1 | 36 | 4 | 6 | 15978 | 15979 |
| 1 | 36 | 4 | 7 | Изготовлено на заказ | 17729 |
| 1 | 36 | 4 | 12 | Изготовлено на заказ | 15976 |
| 1 1 ⁄ 4 | 36 | 5 | 12 | Изготовлено на заказ | 19594 |
| 1 1 ⁄ 4 | 42 | 6 | 7 | Изготовлено на заказ | 17064 |
| |||||
2020-11-17
Дистрибьютор L-образных анкерных болтов — Поставщик изогнутых анкерных болтов Хьюстон
L-образные анкерные болтызаделываются в бетон и используются для поддержки колонн из конструкционной стали, фонарных столбов, дорожных знаков, тяжелого оборудования и многих других применений.Крючковая часть анкерного болта служит для создания сопротивления, чтобы болт не вырвался из бетонного фундамента при приложении силы.
Основная спецификация, касающаяся анкерных болтов для фундамента, — ASTM F1554, которая распространяется на анкерные болты, предназначенные для крепления несущих конструкций к бетонному фундаменту. Эти анкерные болты могут быть болтами с головкой, прямыми стержнями или изогнутыми анкерными болтами.
Три класса 36, 55 и 105 обозначают минимальный предел текучести анкерного болта.
| F1554 Класс 36 | Анкерные болты из низкоуглеродистой стали с пределом текучести 36 тысяч фунтов на квадратный дюйм — низкоуглеродистая сталь |
| F1554 Класс 55 | Анкерные болты из высокопрочной низколегированной стали с пределом текучести 55 тысяч фунтов на квадратный дюйм – модифицированная низкоуглеродистая сталь |
| F1554 Класс 105 | Легированные, термообработанные, высокопрочные анкерные болты из стали с пределом текучести 105 тыс.фунтов на кв. дюйм — легированная сталь со средним содержанием углерода |
Г-ОБРАЗНЫЕ АНКЕРНЫЕ БОЛТЫ
| Диаметр | Длина | Крючок | Длина резьбы |
|---|---|---|---|
| 3/8-16 | 6 | 1 | 2 |
| 3/8-16 | 8 | 1 | 2 |
| 3/8-16 | 10 | 1 | 2 |
| 3/8-16 | 12 | 1 | 2 |
| 1/2-13 | 6 | 1 1/2 | 2 |
| 1/2-13 | 8 | 1 1/2 | 2 |
| 1/2-13 | 10 | 1 1/2 | 2 |
| 1/2-13 | 12 | 1 1/2 | 2 |
| 1/2-13 | 18 | 1 1/2 | 2 |
| 5/8-11 | 6 | 2 | 4 |
| 5/8-11 | 8 | 2 | 4 |
| 5/8-11 | 10 | 2 | 4 |
| 5/8-11 | 12 | 2 | 4 |
| 5/8-11 | 14 | 2 | 4 |
| 5/8-11 | 15 | 2 | 4 |
| 5/8-11 | 16 | 2 | 4 |
| 5/8-11 | 18 | 2 | 4 |
| 5/8-11 | 21 | 2 | 4 |
| 5/8-11 | 24 | 2 | 4 |
| 3/4-10 | 6 | 3 | 4 |
| 3/4-10 | 8 | 3 | 4 |
| 3/4-10 | 10 | 3 | 4 |
| 3/4-10 | 12 | 3 | 4 |
| 3/4-10 | 14 | 3 | 4 |
| 3/4-10 | 15 | 3 | 4 |
| 3/4-10 | 16 | 3 | 4 |
| 3/4-10 | 18 | 3 | 4 |
| 3/4-10 | 21 | 3 | 4 |
| 3/4-10 | 24 | 3 | 4 |
| 3/4-10 | 30 | 3 | 4 |
| 3/4-10 | 36 | 3 | 4 |
| 7/8-9 | 10 | 3 | 4 |
| 7/8-9 | 12 | 3 | 4 |
| 7/8-9 | 15 | 3 | 4 |
| 7/8-9 | 18 | 3 | 4 |
| 7/8-9 | 21 | 3 | 4 |
| 7/8-9 | 24 | 3 | 4 |
| 1-8 | 10 | 3 1/2 | 4 |
| 1-8 | 12 | 3 1/2 | 4 |
| 1-8 | 15 | 3 1/2 | 4 |
| 1-8 | 18 | 3 1/2 | 4 |
| 1-8 | 21 | 3 1/2 | 4 |
| 1-8 | 24 | 3 1/2 | 4 |
| 1-8 | 30 | 3 1/2 | 4 |
| 1-8 | 36 | 3 1/2 | 4 |
| 1 1/8-7 | 18 | 4 | 4 |
| 1 1/8-7 | 24 | 4 | 4 |
| 1 1/4-7 | 18 | 4 | 4 |
| 1 1/4-7 | 24 | 4 | 4 |
| 1 1/4-7 | 36 | 4 | 4 |
L-образные анкерные болты — механические требования
| Сплав | Размер | Мин. растяжение, тыс.фунтов на кв. дюйм | Предел текучести, мин. тыс.фунтов на кв. дюйм |
|---|---|---|---|
| 36 | 1/4 — 4 | 58 — 80 | 36 |
| 55 | 1/4 — 4 | 75 — 95 | 55 |
| 105 | 1/4 — 3 | 125 — 150 | 105 |
Анкерный болт — 3D модели CAD и 2D чертежи
Анкерный болт — это крепеж, используемый для крепления объектов или конструкций к бетону.Существует множество типов анкерных болтов, конструкция которых в основном является собственностью компаний-производителей. Все они состоят из резьбового конца, к которому можно прикрепить гайку и шайбу для внешней нагрузки. [1] Анкерные болты широко используются во всех типах проектов, от стандартных зданий до плотин и атомных электростанций. [2] Их также можно использовать для надежного крепления закладных плит к бетонному фундаменту при использовании с элементом из конструкционной стали.
[3]
Простейший анкерный болт представляет собой закладной анкер.Как видно из рисунка, большинство конструкций состоят из стандартного болта с шестигранной головкой, который заливается во влажный бетон до того, как он затвердеет. Существуют и другие конструкции, некоторые из которых состоят из изогнутого болта с крюком на конце или какого-либо другого вида изгиба. Литые анкерные болты являются самым прочным типом крепежа, но заливка сложна, и они обычно используются только для тяжелых машин, установленных на заливных бетонных полах. Еще одним применением этого анкерного болта является соединение бетонного фундамента здания с его стеной.Благодаря этому здание более устойчиво к землетрясениям. В настоящее время существует несколько устройств, помогающих удерживать анкерный болт и устанавливать его в бетон. Эти устройства в основном изготавливаются из композитного пластика.
После заливки и затвердевания бетона можно использовать только механические болты и болты с эпоксидной смолой.
Болты из эпоксидной смолы самые прочные, но их установка может быть очень сложной, поскольку эпоксидную смолу необходимо смешивать в соответствии с точными спецификациями, отверстие должно быть очень чистым, и необходимо следить за временем схватывания.Кроме того, должна быть строгая программа тестирования. В бостонском проекте Big Dig эти процедуры не были выполнены должным образом, в результате чего большая бетонная плита раздавила автомобилиста. [4]
Шуруп по бетону — это еще один способ крепления вещей к уже залитому и застывшему бетону.
Клиновые анкеры
Клиновые анкеры , также известные как распорные болты и распорные анкеры , закрепляются за счет механического заклинивания на конце крепежного элемента.Существует три основных типа клиновых анкеров: полнорезьбовые, частично резьбовые и полнотелые клиновые анкеры. [5] Как показано на рисунке, затягивание болта приводит к тому, что клин прижимается к втулке.
Это заклинивает конец болта и обеспечивает прочность. Многие производители предлагают вариации на эту тему, обычно в зависимости от состояния бетона и типа нагрузки. Если механический анкер выходит из строя, это обычно происходит в виде выдергивания бетонного клина, и по этой причине при правильном проектировании учитывается глубина заделки и гарантируется, что болты не расположены слишком близко друг к другу.
Особой формой анкерного болта является анкерный болт, используемый при выемке горных пород. Во многих частях мира сейсмические якоря являются еще одной специализированной темой. [6]
Галерея
См. также
Конструкции оцинкованных анкерных болтов | Оцинкованные анкерные болты
Существует множество различных конструкций анкерных болтов, в том числе с головкой, прямые и изогнутые. Они могут включать в себя гайки и/или пластины на конце заделки. Их также можно обварить.
Изогнутые анкерные болты
Анкерный болт с изгибом под прямым углом является широко используемой конструкцией, особенно в меньших «стандартных» размерах.
Изогнутая часть или «ножка» анкерного болта обеспечивает сопротивление, поэтому болт не вырывается из бетона при приложении силы. Большинство изогнутых анкерных болтов обозначаются внутренними размерами, как показано на приведенном выше рисунке, хотя некоторые инженеры называют наружные или осевые размеры. Оцинкованные изогнутые анкерные болты легко доступны на рынке в качестве стандартного товара диаметром от 1/2″ до 1″. Как правило, большие размеры изготавливаются на заказ.
Анкерные стержни с резьбой на каждом конце
Прямые анкерные болты, также называемые «анкерными стержнями», обычно имеют резьбу на каждом конце.Чтобы обеспечить сопротивление, чтобы стержень не вырвался из бетона, на закладной конец добавляется гайка, а иногда используется опорная пластина. Это особенно характерно для больших диаметров. Оцинкованные анкерные стержни обычно не продаются на рынке и изготавливаются на заказ в соответствии с вашими спецификациями.
Анкерные болты с головкой
Анкерные болты с головкой
становятся все более популярными.
Головка болта обеспечивает сопротивление, поэтому болт не вырывается из бетона.Иногда к головке приваривают пластину, чтобы придать дополнительную прочность на отрыв. Головки кованые и могут быть шестигранными, тяжелыми шестигранными или квадратными. Большинство анкерных болтов с головкой, особенно если они изготовлены в соответствии со стандартом ASTM 1554, будут изготавливаться на заказ, поскольку стандартные болты с шестигранной головкой редко соответствуют требованиям F1554. Тем не менее, Portland Bolt предлагает линейку анкерных болтов с головкой F1554 Grade 36 диаметром 3/4″, 7/8″ и 1″ и длиной до 36″.
Анкерные стержни с заклепками
Анкерные стержни
обычно используются в конструкции мостов для опор мостов.Углубления обеспечивают сопротивление в бетоне, препятствуя вытягиванию стержня. Углубления должны быть сформированы, а не вырезаны, и рисунок может варьироваться от Министерства транспорта одного штата к другому.
Анкерные стержни с цельной резьбой
Стержень со сплошной резьбой обычно используется с эпоксидной смолой в существующих бетонных основаниях.
Единственный распространенный сорт цельной оцинкованной резьбы, который легко доступен на рынке, — это A307. Другие марки необходимо будет разрезать по длине или изготовить с нуля и оцинковать на заказ.Portland Bolt имеет на складе все резьбовые стержни следующих марок, которые можно быстро нарезать по длине и оцинковать: F1554, классы 36, 55 и 105, A307, A449, A354, класс BC и A193, класс B7.
| Услуги по чертежам структурных анкерных болтов
Услуги по чертежам структурных анкерных болтов
Structural Drafting India — ваш идеальный структурный аутсорсинговый партнер, приверженный предоставлению инновационных чертежей поддонов с анкерными болтами услуг для промышленных, коммерческих и жилых отраслей.План анкерных болтов представляет собой чертеж, показывающий диаметр, расположение и проекцию всех анкерных болтов для компонентов стальной строительной системы. План анкерных болтов может также показывать реакции колонны и максимальные размеры опорной плиты.
Еще одним применением этого анкерного болта является соединение бетонного фундамента здания с его стеной. Благодаря этому здание более устойчиво к землетрясениям. Structural Drafting India имеет огромный опыт во всех аспектах работы с чертежами САПР, предлагая беспрецедентные стандарты гибкости и услуги по чертежам планов анкерных болтов.
Наша команда инженеров-конструкторов, состоящая из высококвалифицированных специалистов по металлообработке , чертежников и контролеров , может воплотить в жизнь ваш творческий потенциал. Наши клиенты формируют инженеров-строителей, производителей стали, деталировщиков стали, монтажников стали и строительных компаний. Мы прилагаем все усилия, чтобы сократить время выполнения чертежей планов анкерных болтов, а также обеспечить экономическую эффективность, создавая дополнительную ценность для наших клиентов. Причиной нашего длинного списка довольных клиентов являются наши доступные цены на чертежи структурных планов.
Типы чертежей чертежей анкерных болтов включают:
- Клиновые анкерные болты Чертежи в плане Анкерные болты с втулкой
- Чертежи в плане
- План чертежей анкерных болтов
- Чертежи анкерных болтов щита лаг
- Планировочные чертежи анкеров Leadwood
- Чертежи двойных распорных анкеров
- Чертежи плана анкеров ураганных жалюзи
- Чертежи анкерных болтов с разъемным приводом
Structural Drafting India требует понимания инженерных стандартов, оригинальности, хорошо обученных и опытных инженеров для выполнения концептуальных, подготовительных работ и подробных чертежей планов анкерных болтов в области структурного проектирования и анализа, чтобы гарантировать, что идеи преобразованы в денежный проект, который соответствует потребностям клиента и соответствует строительному законодательству.
Наши структурных чертежа навыки, опыт и знания позволяют нам предоставлять нашим клиентам превосходные аутсорсинговые решения мирового класса. Мы найдем для вас бюджетное решение, которое принесет первоклассные результаты. Свяжитесь с нами или отправьте письмо по электронной почте: [email protected] , чтобы узнать больше о наших услугах по проектированию анкерных болтов.
Услуги по планированию анкерных болтов — Детализация стальной конструкции
Анкерный болт используется для крепления объектов или конструкций к бетону.Существует множество типов анкерных болтов, конструкция которых в основном является собственностью компаний-производителей. Все они состоят из резьбового конца, к которому можно прикрепить гайку и шайбу для внешней нагрузки.
Анкерные болты широко используются во всех типах проектов, от стандартных зданий до плотин и атомных электростанций .
Самый простой анкерный болт — это закладной анкер. Как видно из рисунка, большинство конструкций состоят из стандартного болта с шестигранной головкой, который заливается во влажный бетон до того, как он затвердеет.Существуют и другие конструкции, некоторые из которых состоят из изогнутого болта с крюком на конце или какого-либо другого вида изгиба. Литые анкерные болты являются самым прочным типом крепежа, но заливка сложна, и они обычно используются только для тяжелых машин, устанавливаемых на залитых бетонных полах . Еще одним применением этого анкерного болта является соединение бетонного фундамента здания с его стеной. Благодаря этому здание более устойчиво к землетрясениям. В настоящее время существует несколько устройств, помогающих удерживать и вставлять анкерный болт в бетон.Эти устройства в основном изготовлены из композитного пластика. Новое устройство Bolt Snap лучше адаптируется к анкерным болтам различных размеров.
Наша команда инженеров и проектировщиков САПР имеет большой опыт и большой опыт в создании рабочих чертежей различных этапов, таких как рабочие чертежи конструкционной стали, рабочие чертежи HVAC, рабочие чертежи изготовления, 2D рабочие чертежи, архитектурные рабочие чертежи.
Обычно мы создаем рабочий чертеж из архитектурного плана или структурного чертежа .
После заливки и схватывания бетона можно использовать только болты других типов: механические и эпоксидные болты . Болты из эпоксидной смолы самые прочные, но их установка может быть очень сложной, поскольку эпоксидную смолу необходимо смешивать в соответствии с точными спецификациями, отверстие должно быть очень чистым, и необходимо следить за временем схватывания. Кроме того, должна быть строгая программа тестирования. В бостонском проекте Big Dig эти процедуры не были выполнены должным образом, в результате чего большая бетонная плита раздавила автомобилиста.
КОНСТРУКЦИЯ АНКЕРНЫХ БОЛТОВ, ЗАКРЕПЛЯЕМЫХ В БЕТОННУЮ КЛАДКУ
ВВЕДЕНИЕ
Функция анкерных болтов заключается в передаче нагрузок на кладку от таких приспособлений, как ригели, пороги и опорные плиты. И сдвиг, и растяжение передаются через анкерные болты, чтобы противостоять расчетным силам, таким как подъем из-за ветра в верхней части колонны или стены или вертикальные гравитационные нагрузки на ригели, поддерживающие балки или фермы (см.
Рисунок 1).Величина этих нагрузок значительно варьируется в зависимости от применения.
В настоящем ТЭК обобщены требования к правильному проектированию, детализации и установке анкерных болтов, встроенных в бетонную каменную конструкцию, на основе положений «Требований строительных норм и правил к каменным конструкциям» издания 2013 г. (ссылка 1). Следует отметить, что издания 2012 года Международного строительного кодекса и Международного жилищного кодекса (ссылки 3 и 4) ссылаются на положения издания 2011 года Строительных норм и правил для каменных конструкций (ссылка.5), которые не содержат существенных отличий от следующих методологий анализа и проектирования.
Рисунок 1—Расчетные нагрузки на анкеровкуТипы и конфигурации креплений
Анкерные болты обычно можно разделить на две категории: встроенные анкерные болты, которые помещаются в цементный раствор во время строительства каменной кладки; и постустановленные анкеры, которые размещаются после возведения кладки..png)
Установленные после установки анкеры обеспечивают устойчивость к сдвигу и растяжению (выдергиванию) за счет расширения по отношению к кладке или втулкам или за счет приклеивания эпоксидной смолой или другими клеями. Конструкция устанавливаемых после установки анкеров должна соответствовать документации производителя анкеров и выходит за рамки настоящего ТЭК.
Конфигурации анкерных болтов, на которые распространяются требования строительных норм и правил для каменных конструкций, относятся к одной из двух категорий:
- Анкеры с изогнутыми стержнями, в состав которых входят обычные болты J и L, представляют собой стальные стержни с резьбой и крюками на концах, заделанными в кирпичную кладку.Анкерные болты с изогнутыми стержнями должны соответствовать требованиям к материалам Стандартной спецификации для углеродистой конструкционной стали, ASTM A36/A36M (ссылка 6). Анкеры с головкой
- включают обычные болты с квадратной или шестигранной головкой с резьбой, а также плоские анкеры (где стальная пластина приварена к концу болта). Анкерные болты с головкой должны соответствовать требованиям Стандартных технических условий для болтов и шпилек из углеродистой стали, предел прочности при растяжении 60 000 фунтов на квадратный дюйм, ASTM A307, класс A (ссылка 7).
Анкерные болты с головкой должны соответствовать требованиям Стандартных технических условий для болтов и шпилек из углеродистой стали, предел прочности при растяжении 60 000 фунтов на квадратный дюйм, ASTM A307, класс A (ссылка 7).Для других конфигураций анкерных болтов, включая анкеры с последующей установкой, расчетные нагрузки определяются путем испытаний не менее пяти образцов в соответствии со Стандартными методами испытаний на прочность анкеров в бетонных и каменных элементах, ASTM E488 (ссылка.8) при нагрузках и условиях, соответствующих предполагаемому использованию. Допустимые расчетные значения напряжения ограничены 20% от средней испытанной прочности анкерного болта. Используя расчетные положения по прочности, номинальная расчетная прочность ограничена 65% от средней испытанной прочности.
ОБЩАЯ КОНСТРУКЦИЯ И ТРЕБОВАНИЯ К ДЕТАЛЯМ
Строительные нормы и правила «Требования к каменным конструкциям» (ссылка 1) содержат положения о расчете анкерных болтов как для расчета допустимых напряжений, так и для методов расчета прочности (главы 2 и 3 соответственно).
Обзор этих принципов проектирования можно найти в Расчете допустимых напряжений бетонной кладки, TEK 14-7C, и Положениях по расчету прочности бетонной кладки, TEK 14-4B (ссылки 9, 10). Обратите внимание, что глава 5 свода правил также включает предписывающие критерии для крепления пола и крыши, которые применимы к каменной кладке, разработанной эмпирическим путем, но эти положения здесь не рассматриваются.
Хотя многие требования к конструкции анкеров различаются в зависимости от методов расчета допустимого напряжения и прочности, некоторые положения обычно являются общими для этих двух подходов к проектированию.Следующее обсуждение и темы относятся к анкерам, спроектированным с использованием методов расчета допустимого напряжения или прочности.
Эффективная площадь анкерных болтов
Для обоих методов расчета площадь сетки анкерных болтов, используемая для определения расчетных значений, представленных в настоящем ТЭК, принимается равной следующим значениям, которые учитывают уменьшение площади из-за наличия резьбы анкера:
Анкер ½ дюйма = 0,142 дюйма² (91,6 мм²)
Анкер ⅝ дюйма = 0,226 дюйма² (145,8 мм²)
¾ дюймаАнкер = 0,334 дюйма² (215,4 мм²)
Анкер ⅞ дюйма = 0,462 дюйма² (298,0 мм²)
Эффективная длина анкеровки
Минимальная эффективная длина заделки анкерных болтов составляет четыре диаметра болта (4 d b ) или 2 дюйма (51 мм), в зависимости от того, что больше (см.
рис. 2). Длина заделки болтов с головкой, l b , измеряется параллельно оси болта от поверхности каменной кладки до опорной поверхности головки болта. Для анкеров с изогнутыми стержнями эффективная длина заделки измеряется параллельно оси болта от поверхности каменной кладки до опорной поверхности на изогнутом конце минус один диаметр анкерного болта.
Размещение
Анкерные болты должны быть залиты цементным раствором, за исключением того, что анкеры диаметром ¼ дюйма (6,4 мм) разрешается размещать в швах строительного раствора толщиной не менее ½ дюйма (12,7 мм). За исключением анкеров, размещенных в швах строительного раствора, минимальный зазор ¼ дюйма.(6,4 мм) и ½ дюйма (12,7 мм) требуется между анкерным болтом и ближайшей поверхностью каменной кладки для мелкозернистого и крупнозернистого раствора соответственно. Это требование применяется к анкерным болтам, заделанным в верхнюю часть каменной кладки, а также к болтам, проникающим через лицевые оболочки каменной кладки, как показано на рисунке 2.
Хотя исследования (ссылка 11) показали, что размещение анкеров в отверстиях увеличенного размера в лицевой оболочки не оказывают существенного влияния на прочность или производительность анкеров по сравнению с теми, которые размещаются в отверстиях, лишь немного превышающих диаметр анкера, в нормах принято решение сохранить эти требования к зазору в качестве удобного средства проверки того, что цементный раствор надлежащим образом затвердел вокруг анкерного болта. .
Несмотря на то, что в типичном проекте каменной кладки это редко используется, требования строительных норм и правил для каменных конструкций также требуют, чтобы расстояние между параллельными анкерами было как минимум равно диаметру анкера, но не менее 1 дюйма (25,4 мм), чтобы обеспечить адекватное производительность анкера и уплотнение цементного раствора вокруг анкера.
Существующие нормы для каменной кладки не учитывают допуски на размещение анкерных болтов. При отсутствии таких критериев строительные допуски, используемые для размещения конструктивной арматуры, могут быть изменены для применения к анкерным болтам.
Чтобы правильно выровнять анкерные болты во время заливки раствора, можно использовать шаблоны для удержания болтов в пределах необходимых допусков. Шаблоны, которые обычно изготавливаются из дерева или стали, также предотвращают утечку раствора в тех случаях, когда анкеры выступают сбоку от стены.
Зоны прогнозируемого сдвига и растяжения
Расчетная площадь разрыва при растяжении, A pt , и расчетная площадь разрыва при сдвиге, A pv , для головных и изогнутых стержневых анкеров определяются по уравнениям 1 и 2 следующим образом:
Расстояние от края анкерного болта, l to , измеряется в направлении приложенной нагрузки от центра анкерного болта к краю каменной кладки.Когда области проекции соседних анкерных болтов перекрываются, часть области перекрытия уменьшается наполовину для расчета A pt или A pv , как показано на рисунке 3. Любая часть площади проекции, которая попадает в открытую ячейку, открытый сердечник, открытый головной шов или выходит за пределы элемента кладки, вычитается из расчетного значения A pt и A pv .
Графическое представление конуса отрыва при растяжении показано на рисунке 4.
ДОПУСТИМОЕ НАПРЯЖЕНИЕ АНКЕРНЫХ БОЛТОВ
Напряжение
Допустимая осевая растягивающая нагрузка, Ba, для анкерных болтов с головкой и изогнутым стержнем принимается как меньшее из уравнения 3, допустимая осевая растягивающая нагрузка, определяемая прорывом каменной кладки, и уравнение 4, допустимая осевая растягивающая нагрузка, определяемая податливостью анкера.Для анкеров с изогнутыми стержнями допустимая осевая растягивающая нагрузка также должна быть меньше нагрузки, определяемой уравнением 5 для выдергивания анкера.
Сдвиг
Допустимая поперечная нагрузка, B v , для анкерных болтов с головкой и изогнутыми стержнями принимается как наименьшее из уравнения 6, допустимая поперечная нагрузка определяется прорывом каменной кладки, уравнение 7, допустимая поперечная нагрузка определяется разрушением анкера.
каменная кладка, уравнение 8, допустимая поперечная нагрузка, зависящая от выступа каменной кладки, и уравнение 9, допустимая поперечная нагрузка, зависящая от податливости анкера.
Комбинированный сдвиг и растяжение
Анкерные болты, подвергаемые комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:
Соотношение между приложенными нагрузками растяжения и сдвига и допустимыми нагрузками растяжения и сдвига показано на рисунке 5.
Рисунок 5—Конфигурация для примера конструкцииПРОЧНОСТЬ АНКЕРНЫХ БОЛТОВ
Расчетные положения для анкерных болтов с использованием метода расчета прочности почти идентичны положениям, используемым для расчета допустимых напряжений, с соответствующими изменениями для преобразования требований для получения расчетных прочности на номинальное осевое растяжение и сдвиг.Коэффициенты снижения прочности Φ для использования в уравнениях с 11 по 18 принимаются равными следующим значениям:
- при контроле номинальной прочности анкера путем продавливания кладки, разрушения кладки или выдавливания анкера Ф принимается равным 0,50,
- при контроле номинальной прочности анкера податливостью анкерного болта Φ принимается равным 0,90,
- при контроле номинальной прочности анкера выдергиванием анкера Ф принимается равной 0,65.
Натяжение
Номинальная осевая прочность на растяжение, B и , для анкерных болтов с головкой и изогнутыми стержнями принимается как меньшее из уравнения 11, номинальной осевой прочности на растяжение, определяемого прорывом каменной кладки, и уравнения 12, номинальной осевой прочности, определяемой податливость якоря.Для анкеров с изогнутыми стержнями номинальная осевая прочность на растяжение также должна быть меньше, чем определенная по уравнению 13 для отрыва анкера.
Сдвиг
Номинальная прочность на сдвиг, Bvn, для анкерных болтов с головкой и изогнутых стержней принимается как наименьшее из уравнения 14, номинальной прочности на сдвиг, определяемой разрушением кладки, уравнение 15, номинальной прочности на сдвиг, определяемой разрушением кладки, уравнение 16, номинальная прочность на сдвиг, зависящая от выступа каменной кладки, и уравнение 17, номинальная прочность на сдвиг, определяемая податливостью анкера.
Комбинированный сдвиг и растяжение
Как и при расчете допустимого напряжения, анкерные болты, подвергающиеся комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:
ПРИМЕР КОНСТРУКЦИИ
Два ½ дюйма (12.7 мм) анкеры с головкой представляют собой болтовое соединение балки крыши с каменной стеной толщиной 8 дюймов (203 мм), см. рис. 5 ниже. Стена имеет минимальную указанную прочность на сжатие, f’ м 2000 фунтов на квадратный дюйм (13,8 МПа). Болты имеют эффективный предел текучести 60 тысяч фунтов на квадратный дюйм (413,7 МПа), эффективную длину заделки и расстояние между болтами 6 дюймов (50,8 мм).
Расчет допустимого напряжения
Можно предположить, что D + L R является основной комбинацией нагрузки.При этом общая расчетная сила сдвига для соединения составляет 1600 фунтов (7,12 кН), при этом каждый анкерный болт выдерживает половину общей нагрузки.
Как это обычно бывает с болтовыми соединениями, подвергаемыми сдвигу, нагрузка передается со смещением, равным e, равному аддитивной толщине ригеля и соединительных элементов. Эта внецентренная нагрузка создает пару сил с растягивающими усилиями в анкере и опоре каменной стены. Используя инженерную оценку, плечо момента может быть приблизительно равно ⅚ умноженному на расстояние от центральной линии болта до края гроссбуха, обозначенное в этом примере как x .Индуцированная сила натяжения всего соединения может быть рассчитана следующим образом:
Используя уравнение 1, можно определить площадь разрыва при растяжении для каждого болта, которая составляет 113,10 дюйма² (729,68 см²), однако из-за близости болтов друг к другу имеется перекрытие проецируемой области отрыва. Чтобы учесть это, при анализе отдельного болта необходимо уменьшить предполагаемую площадь прорыва на половину площади перекрытия.Измененная проекционная площадь для каждого болта становится:
Используя приведенное выше уравнение, модифицированный A pt равен 90,99 дюйма² (578,03 см²).
В свою очередь, прочность на осевое растяжение контролируется либо прорывом каменной кладки (уравнение 3), либо податливостью анкера (уравнение 4) и определяется следующим образом (уравнение 5 явно для анкеров с изогнутыми стержнями, и его не нужно проверять):
В этом примере осевая прочность на растяжение контролируется прочностью кладки на разрыв, B ab .
Аналогичным образом, чтобы определить допустимую прочность на сдвиг, обычно рассчитывают площадь разрыва при сдвиге для каждого анкера. Для этого конкретного примера, учитывая направление сдвиговой нагрузки и большое расстояние до края, прорыв каменной кладки при сдвиге не будет определяющим видом разрушения. Расчетные значения прочности на разрушение каменной кладки (уравнение 7), выдвигание анкера (уравнение 8) и текучесть анкера (уравнение 9) следующие:
В этом случае прочность на сдвиг каждого анкера контролируется прочностью кладки на раздавливание, B vc .
Проверка комбинированных эффектов нагрузки для отдельного анкера по уравнению 10 дает следующее:
Поскольку отношение спроса к мощности меньше 1,0, проект выполнен.
Прочная конструкция
Предполагается, что основная комбинация нагрузок для соединения составляет 1,2 D +1,6 L R .При этом влияние внецентренной сдвигающей нагрузки анализируется аналогично примеру расчета допустимого напряжения, дающего факторизованную растягивающую силу 2688 фунтов (11,96 кН), действующую на все соединение. Расчетная сдвигающая нагрузка, действующая на соединение, составляет 2240 фунтов (9,96 кН).
Опять же, ссылаясь на уравнение 1 и изменяя его для перекрытия предполагаемой области прорыва, A pt для каждого анкерного болта получается 90,99 дюйма² (578,03 см²). Для пояснения обратитесь к примеру расчета допустимого напряжения.
Прочность на осевое растяжение, определенная путем расчета разрушения кладки (уравнение 11) и текучести анкера (уравнение 12), является следующей (как и раньше, уравнение 13 не нужно проверять, так как оно применимо только к анкерам с изогнутыми стержнями):
Номинальная осевая прочность на растяжение зависит от текучести анкера, B и .
Номинальная прочность на сдвиг контролируется разрушением каменной кладки (уравнение 15), выдвиганием анкера (уравнение 16) и податливостью анкера (уравнение 17) и проверяется следующим образом (как объяснялось ранее, для этого примера геометрия стены и направление нагрузки указывают на сдвиг прорыв как маловероятный режим отказа):
В этом примере номинальная прочность на сдвиг для каждого анкера контролируется разрушением каменной кладки, B vnc .
Применяя соответствующие коэффициенты снижения прочности Φ = 0,9 для податливости анкера под действием растягивающих нагрузок и Φ = 0,5 для разрушения кирпичной кладки под действием сдвигающих нагрузок и проверяя комбинированные эффекты нагрузки для отдельного анкера по уравнению 18, получаем следующее:
Если отношение спроса к мощности меньше 1,0, проект удовлетворяется.
ОБОЗНАЧЕНИЯ
A b = площадь поперечного сечения анкерного болта, дюйм² (мм²) дюйм² (мм²)
A pv = площадь проекции на каменную поверхность половины прямого круглого конуса для расчета прочности на отрыв анкерных болтов при сдвиге, дюймы.
² (мм²)
B a = допустимая осевая нагрузка на анкерный болт, фунты (Н)
B ab = допустимая осевая растягивающая нагрузка на анкерный болт при креплении 9 lb2 1002 (Н) B an = номинальная осевая прочность анкерного болта, фунты (Н)
B anb = номинальная осевая прочность анкерного болта на растяжение при выламывании каменной кладки, фунты (Н) 5 9 an b номинальная осевая прочность анкерного болта на растяжение при вытягивании анкера, фунты (Н)
B и допустимая осевая растягивающая нагрузка на анкерный болт при управлении вытягиванием анкера, фунты (Н)
B as = допустимая осевая растягивающая нагрузка на анкерный болт при управлении податливостью стали, фунты (Н)
B V = допустимая сила сдвига на якорном болте, LB (N)
B VB = допустимая нагрузка на сдвиг на анкерный болт при регулировании кладочной прорыв, LB (N)
B VC = допустимый сдвиг нагрузка на анкерный болт при смятии каменной кладки, фунты (Н)
B vn = номинальная прочность анкерного болта на сдвиг, фунты (Н)
B vnc = номинальная прочность анкерного болта на сдвиг при воздействии на каменную кладку, фунты (Н) , lb (N)
B vns = номинальная прочность анкерного болта на сдвиг при регулировании текучестью стали, lb (N)
B vpry = допустимая нагрузка на анкерный болт при
B по сравнению с = допустимая поперечная нагрузка на анкерный болт, управляемая податливостью стали, фунт (Н)
b a = осевая нагрузка на анкерный болт без коэффициента (N)
B B AF = фактическая осевая сила в анкерном болте, LB (N)
B V = нефачеренная сила сдвига на анкерном болте, LB (N)
B VF = фактически усилие сдвига в анкерном болте, фунты (Н)
d b = номинальный диаметр анкерного болта, дюймы.
(мм)
e = эксцентриситет приложенных нагрузок к болтовому соединению, дюймы (мм)
e b = проекционное удлинение ноги изогнутого стержневого анкера, измеренное от внутренней кромки анкера на изгибе до самой дальней точки анкера в плоскости крюка, мм (дюймы)
f’ m = предел прочности при сжатии каменной кладки, фунт/кв. )
l b = эффективная длина посадки анкерных болтов, дюймы.(мм)
l be = расстояние от края анкерного болта, измеренное в направлении нагрузки, от края каменной кладки до центра поперечного сечения анкерного болта, дюймы (мм)
s = расстояние между анкерами, дюймов (мм)
x = глубина от центральной линии анкера до края ригеля
Φ = коэффициент снижения прочности
Каталожные номера
- Требования строительных норм и правил к каменным конструкциям, TMS 402-13/ACI 530-13/ASCE 5-13, отчет Объединенного комитета по стандартам каменной кладки, 2013 г.
- Спецификация для каменных конструкций, TMS 605-13/ACI 530.1-13/ASCE 6-13, Отчет Объединенного комитета по стандартам каменной кладки, 2013 г.
- Международные строительные нормы и правила, Совет по международным нормам, 2012 г.
- Международный жилищный кодекс, Совет по международному кодексу, 2012 г.
- Требования строительных норм и правил к каменным конструкциям, TMS 402-11/ACI 530-11/ASCE 5-11, Отчет Объединенного комитета по стандартам каменной кладки, 2011 г. Стандартные технические условия
- для углеродистой конструкционной стали, ASTM A36-12, ASTM International, 2012. Стандартные технические условия
- для болтов и шпилек из углеродистой стали, предел прочности при растяжении 60 000 фунтов на квадратный дюйм, ASTM A307-12, ASTM International, 2012.
- Стандартные методы испытаний на прочность анкеров в бетонных и кирпичных элементах, ASTM E488-10, ASTM International, 2010.
- Расчет допустимых напряжений бетонной кладки, TEK 14-7C, Национальная ассоциация бетонщиков, 2011 г.
