Схема и чертёж бетономешалки – Завод «Стройтехника»

Использовать бетономешалку в процессе капитального строительства, ремонта или благоустройства земельного участка приходится довольно часто. А сэкономить силы, время и деньги на ручном замесе бетона или покупке/аренде дорогостоящего оборудования получается не всегда*. Но что мешает нам своими руками изготовить бетономешалку по схемам и чертежам, найденным в интернете? Ниже представлена базовая информация с примерами схем и чертежей некоторых узлов и деталей такой бетономешалки.

Бетономешалка – это строительное оборудование, используемое для получения равномерной бетонной массы путём перемешивания компонентов различных фракций.

Принцип её действия может быть гравитационным или принудительным.

В гравитационных бетономешалках, как следует из названия, смесь перемешивается за счёт гравитации. В соответствие с некоторыми схемами сборки угол наклона механизма замеса у них может меняться, что значительно повышает качество получаемой смеси.
Бетономешалки этого типа делятся на редукторные и венечные. Редуктор, как правило, достаточно надёжен и хорошо защищён от попадания песка и прочего мусора, благодаря чему, ломается только вследствие сильного износа. Но обычно по схемам и чертежам собираются менее надёжные, зато легче ремонтируемые бетономешалки венечного типа.
Конструкция бетономешалок принудительного действия отличается тем, что раствор в них перемешивается только лишь за счёт использования лопастей. Как правило, они применяются для получения «сухого» состава с малым содержанием воды и различными добавками.

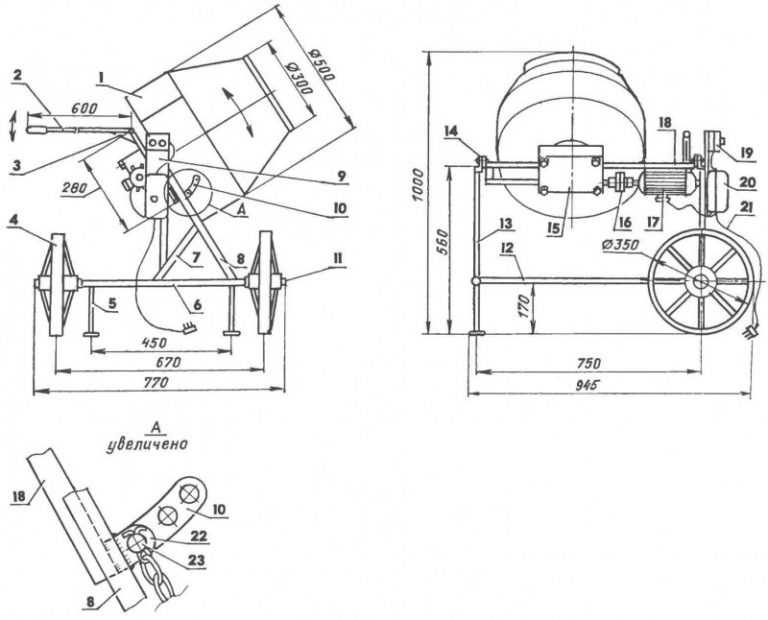

Моделей бетономешалок с общедоступными схемами и чертежами различной сложности достаточно много, а потому даже бывалый инженер не всегда сразу сможет сказать, чем они различаются. Однако, в конструкции некоторых бетономешалок можно легко выделить несколько типичных узлов и механизмов: рабочую ёмкость, силовой блок, трансмиссию, станину, а также механизмы замеса и разгрузки.

Станина – как правило, деревянная или металлическая несущая рама из профиля. Может иметь шасси, из-за чего теряет в устойчивости, но это удобно при необходимости передвинуть бетономешалку.

Силовой блок с трансмиссией с заданной скоростью приводят в движение механизм замеса. Бетономешалка, сделанная по найденным схемам и чертежам, будет надёжнее, если использовать уже готовый редуктор в сборе с двигателем соответствующей мощности.
Рабочая ёмкость используется для размещения компонентов смеси. Её объём – основной показатель производительности бетономешалки, определяющий её назначение. Помимо неё в проектной документации, как правило, указывается объём бетонного раствора, получаемого с одного замеса, который обычно составляет 2/3 от объёма рабочей ёмкости. Такого соотношения, как правило, придерживаются для того, чтобы бетон промешался качественно и во время замеса не перегружал привод.

Механизм разгрузки упрощает извлечение готовой смеси для дальнейшего использования. Конструктивно это может быть рычаг для опрокидывания ёмкости, заслонка или что-нибудь ещё – зависит от конкретной схемы бетономешалки.
Механизм замеса – система лопастей с ручным (очень популярный вариант для самодельных бетономешалок), пневмо-, ДВС- или электроприводом (часто применяется в конструкции бетономешалок, изготовленных по профессиональным схемам и чертежам).

Подбирать параметры узлов бетономешалки необходимо в строгом соответствии с проверенными схемами и чертежами!

* Исключением (в хорошем смысле) являются смесители от завода «Стройтехника».

Бетономешалка своими руками: чертежи, расчеты, фото, видео

Кто хоть раз сталкивался со строительством, начинающимся с нуля, т.е. с непосредственной закладки фундамента, поймет, о чем идет речь. В данной ситуации – исключительно личная нужда заставила пойти на такой поступок. Все сопоставив, решил сделать бетономешалку своими руками.

Перед тем, как приступить к изготовлению бетономешалки своими руками, предлагаем просмотреть описание, фото, инструкции, чертежи по изготовлении еще одной бетономешалки нашим автором-подписчиком.

Просчитав, что в будущем доме для заливки цоколя нужно около 40 кубов бетона, быстренько прикинул – возить из соседнего города, который находится в 80 км от будущей постройки, выйдет не просто накладно, а чересчур! Гастарбайтеров Джамшутов и Равшанов приглашать бесполезно – у них из своего инструмента только руки.

Готовые агрегаты такие как бетономешалки, представленные в торговой сети, не вызвали восторга своим внешним видом и надежностью.

Решено все делать своими руками и начал с расчетов, замеров и поиска элементов конструкций для бетономешалки. Интернет нам в помощь а именно сайт Умельцы.ру. Найдено все и в путь – по помойкам, авторазборкам и пунктам приема металла. Ранее ни с чем похожим не сталкивался, поскольку из «технический» познаний в области инженерии больше всего специализация по охране труда.

Расчет груши бетономешалки на объем 0,25 куба

Часть первая
Немного математики:
(СА) 2=(Ев) 2 + (Вв) 2
(СА) 2 = 402 + 152 = 182500мм2
СА = 427,2мм
ОС=ОХ=d/2 xCA = 200×427,2 = 85440 = 569,6 мм
D/2 – d/2 350-200 150
ОА=ОУ=ОС+СА =569,6 + 427,2 = 996,8мм
АУ (по окружности) = АВ х 3,14 = 700х3,14 = 2198мм

Часть вторая самая простая :
Размеры прямоугольника — Ев на АУ. Т. е в данном случае 300мм на 2198мм

Часть третья
Для того, чтобы получить неровное дно груши бетономешалки, нужно вырезать круг с диаметром большим, чем диаметр самой груши бетономешалки.

Здесь уже на любителя: я взял диаметр 740мм. Можно было и больше: тогда бы низ получился по круче.

Но у нас получается вот так:
⌀740 х 3,14 = 2324мм
Нужная нам длина окружности (700х3,14) = 2198 мм
Получаем величину Х = 2324-2198 = 126 мм
Удаляем, как показано на рисунке. Внутренний диаметр круга зависит от диаметра используемого венца + 70 — 100 мм.

Для груши взяты стальные листы 2,5 мм, выровнены кувалдой и выкроены по заранее приготовленным чертежам.

Дно груши бетономешалки сделано из листовой стали толщиной 5 мм.

Изготовления груши бетономешалки

Механизм вращение груши бетономешалки осуществляется «Волговским» маховиком, ее же ступицей и «Москвичевским» бендексом.

Механизм вращение груши бетономешалки

Изготовление посадочного места для груши бетономешалки

Изготовиление посадочного места

Конструкцию решил сделать съемной, поскольку планировалось ставить в дальнейшем на станину сито.

Все вместе соединить получилось только с помощью главного инструмента – кувалды, ну а прикладным было полено. Станина очень мощная и тяжелая, ошибкой было сваривать разные сплавы: сталь и чугун, разная степень надежности.
Изготовление станины.

станина

Опрокидывание груши, на бетономешалке тоже сделано весьма примитивно, но для самодельной конструкции пойдет – из профтрубы.

опрокидователь

Механизмом опрокидывания являются приваренные ВАЗовский маховик и его же шестеренка. Чугун усилен шестеркой.

Важный совет: для длительного использования бетономешалки запускать её следует пустой или с небольшим количеством воды. А загружать компоненты для приготовления смеси следует уже в работающий механизм. Многие мастера и выгружают готовый раствор, не выключая бетономешалки.

Расчет шкивов для бетономешалки своими руками делался с расчетом 25 об/мин. груши.

расчет шкива

Сам двигатель куплен новый, «совдеповский», 380 В. , 0,6 квт. Порожние испытания в течение более полутора часов выдержал, чуть нагрелся, значит, и нагрузку выдержит.

подключения бетономешалки

Следует учесть, что в реальности для загрузки будет доступна примерно половина объёма, указанного в технических характеристиках. Дело в том, что для получения раствора и его качественного перемешивания ёмкость смесителя нужно наклонить. Чем плотнее требуемый раствор, тем угол наклона должен быть больше. В вертикальном положении бетономешалка почти ничего не перемешивает. Из этого становится понятным, что наклонённую ёмкость можно заполнить не выше загрузочного окна, иначе раствор из агрегата начнёт выливаться.

Готовая бетономешалка: фото
