Самодельная бетономешалка своими руками. Полное руководство

Содержание

1. Чертежи и конструкции самодельных бетономешалок
2. Пошаговое руководство по изготовлению бетономешалки своими руками
3. Бадья
4. Привод
5. Миксер
6. Простая механическая бетономешалка
7. Горизонтальная растворомешалка из бочки
8. Комбинированная горизонтальная с гребенками
9. Настоящая электрическая
10. Вибрационная
11. Типичные ошибки
12. А почему нельзя дрелью?
13. Заключение

Строительство очень часто связано с постоянным использованием большого количества бетона, замешивание которого требует не только больших затрат физической силы, но столь дорого времени.

Облегчить, а вернее решить эту проблему позволит сооружение самодельной бетономешалки, устройства позволяющего просто и быстро приготовить необходимое количество смеси в нужных пропорциях и необходимой консистенции.

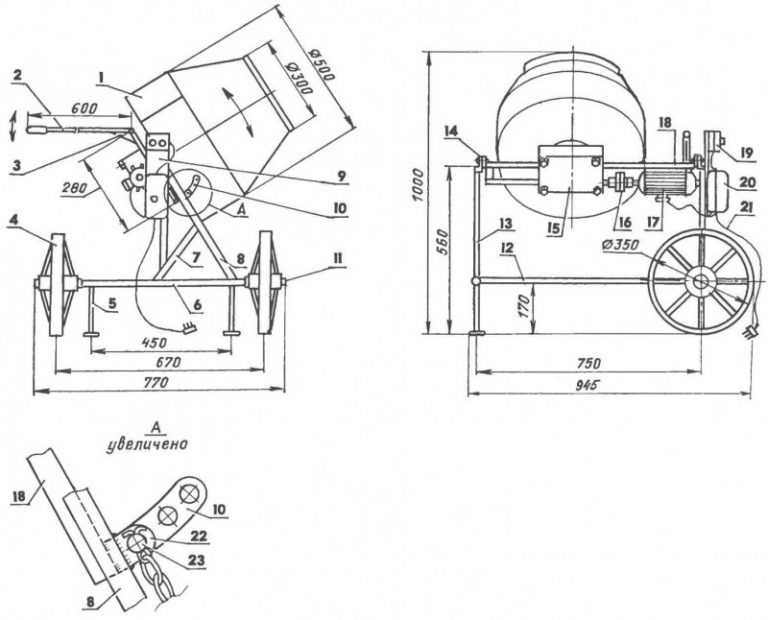

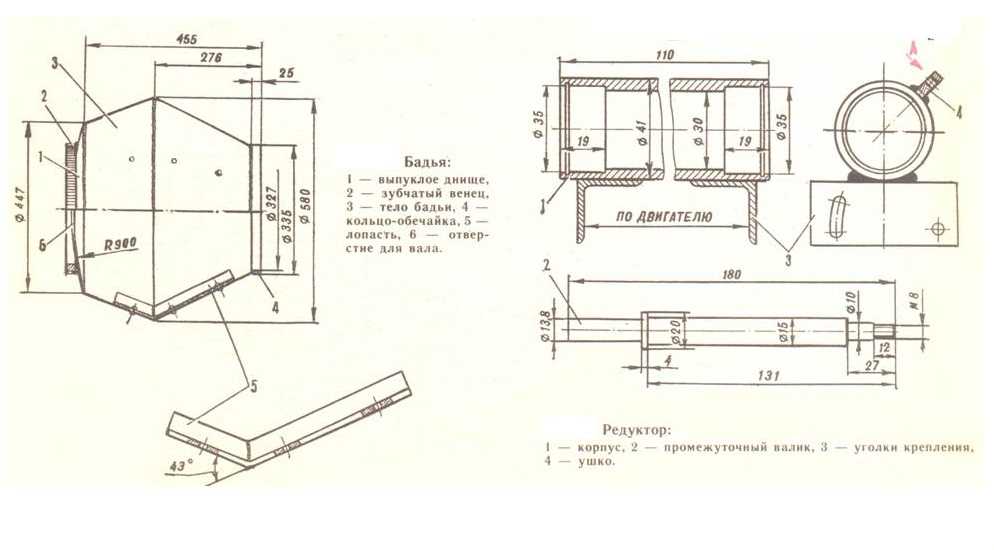

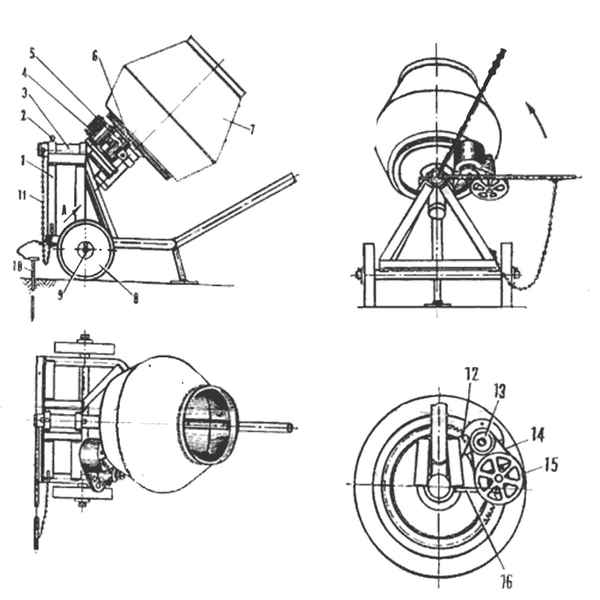

Чертежи и конструкции самодельных бетономешалок

Вопрос конструирования самодельной бетономешалки в принципе упирается в очень простое техническое задание построить:

1. простое по конструкции, с наименьшим количеством деталей и соединений устройство;
2. используя при этом подручные, максимально доступные или просто малоценные детали и механизмы;
3. надежное и неприхотливое в работе, в том числе с минимальными затратами на ремонт и обслуживание.

При всем многообразии идей и технических решений вопроса приготовления бетона все конструкции бетоносмесителей в принципе сводятся к решению простой проблемы – механическому перемешиванию сухой, а после добавления воды и жидкой смеси до получения однородного состава пригодного для дальнейших строительных работ.

Ввиду этого наиболее популярными у мастеров-самодельщиков являются агрегаты, основанные:

• на использовании мускульной силы;
• с использованием электродвигателей и различных редукторов;
• небольшие машины с применением в качестве рабочего органа обычных бытовых электроинструментов.

По своему типу конструкции самодельные бетономешалки можно разделить на следующие группы:

• с использованием гравитационного принципа смешивания – попросту получения однородной массы обычным переворачиванием емкости с цементом и наполнителем, когда под действием силы тяжести смесь неоднократно пересыпается и перемешивается;
• принудительно-механический способ приготовления рабочего бетона – чаще всего это вариант, когда раствор перемешивается в горизонтальной или наклонной емкости с использованием внутреннего миксера. Здесь возможны варианты – либо вращается сам миксер внутри неподвижной бадьи или же вращается вся емкость, с намертво закрепленными лопастями миксера внутри.
• вибрационный метод – способ приготовления бетона в этом случае заключается в замешивании составляющих с помощью помещенного внутрь бадьи вибрационный миксер. Такой миксер-вибратор, создающий достаточно высокую частоту вибрации производит, перемещение цемента и наполнителя.

Вместе с тем из всех рассмотренных типов конструкций для самостоятельного изготовления наиболее подходящими являются первые два типа, поскольку третий вибрационный способ приготовления смеси является наиболее технологичным и энергозатратным.

Пошаговое руководство по изготовлению бетономешалки своими руками

Приступая к практическому этапу реализации проекта, следует четко представлять какими характеристиками должна обладать конструкция.

В этом первостепенную роль играют:

1. размер рабочей емкости – бадьи;
2. количество и тип узлов содержащих различные вращающие детали;
3. конструкцию агрегата – она должна обеспечивать надежное удержание бадьи, быть устойчивой и одновременно относительно легкой.

Бадья

Вариантов для использования в качестве емкости для приготовления смеси может быть масса:

1. молочные бетоны на 40 литров;
2. газовые баллоны;
3. бочки;

Основным вопросом при выборе материала должно играть его качество, толщина, возможность крепления деталей с помощью электросварки.

Для горизонтального типа расположения емкости  предусматривается боковое засыпное окно, при наклонном, или с возможностью изменения угла наклона используются бадьи с несколько суженой горловиной открытого типа, для удобного засыпания составных частей раствора.

Внутри, для улучшения качества приготавливаемого раствора навариваются лопасти ли металлические гребенки, способствующие лучшему перемешиванию составных частей. Такие лопасти изготавливаются из металла толщиной не менее 2 мм.

Привод

Для приведение в действие рабочей емкости смесителя самыми простыми на сегодня выступают:

• ручной привод – элементарное решение данной проблемы – закрепленная на двух опорах ось, на которой закреплена бадья, с одной стороны оси находится изогнутый конец, наподобие такого, что устанавливается на колодцах;
• электрический привод – электродвигатель, передающий вращение вала с помощью ременной или зубчатой передачи бадье. Это самый распространенный вариант приводов самодельной бетономешалки, однако, он слабо подходит для работы на неподготовленных участках без электросети;

Миксер

В качестве миксера могут выступать:

• металлические прутья диаметром от 8 мм, сваренные в виде гребенки и применяемые в смесителях с неподвижной бадьей, где вращение происходит только центрального вала;
• листовой металл толщиной от 3 мм, приваренный в виде лопастей на стенки емкости смесителя под углом в 45 градусов к днищу;
• стандартный смеситель, для электрической дрели-миксера используемый в вибрационных системах;

Простая механическая бетономешалка

Самый простой и довольно эффективный вариант бюджетной бетономешалки.

Конструкция такого аппарат состоит:

• основание в виде сваренных из уголков, труб или профиля устойчивого основания, способного выдержать вращение бочки с 50-7- кг бетонного раствора;
• бадья как правило, это бочка, молочный бидон, металлическая емкость из-под краски, или часть газового баллона с закрывающейся герметично горловиной, и валом в центральной части, закрепленном на основании, на подшипниках или втулках;
• ручка ручного привода для вращения бадьи, в больших вариантах приспособлений для облегчения вращения предусматривается ручки с двух сторон бочки, для одновременной работы двух человек с целью облегчения работы;

Основанием является квадрат к двум противоположным сторонам которого привариваются боковины в виде двух треугольников (треугольник – самая устойчивая и жесткая фигура) на вершине которого закрепляется на подшипниках вал вращения бальи.

Горизонтальная растворомешалка из бочки

Простой и работоспособный вариант смесителя.

Состоит из:

• основания;
• бадьи, с откидной крышкой, и запорным механизмом;
• валом вращения на подшипниках или втулках с рукояткой для вращения;

Особенностью конструкции является расположение бочки горизонтально или установка вала по диагонали через противоположные стороны днища и горловины бочки.

Комбинированная горизонтальная с гребенками

В данном варианте самоделки внутри бочки на рабочем вращающемся валу крепятся две или три гребенки, напоминающие собой грабли. Гребенки изготавливаются из металлического прута, полосы, или иного материала, с таким расчетом, чтобы при вращении перемешивать бетон, пропуская между зубьев.

Гребенки вдоль вала крепятся таким образом, чтобы между ними был угол 180, 120 или 90 градусов от центральной оси. Основание изготавливается по принципу остальных бетономешалок. Слив готового раствора обычно производится, путем опрокидывания бадьи или путем открытия сливной горловины.

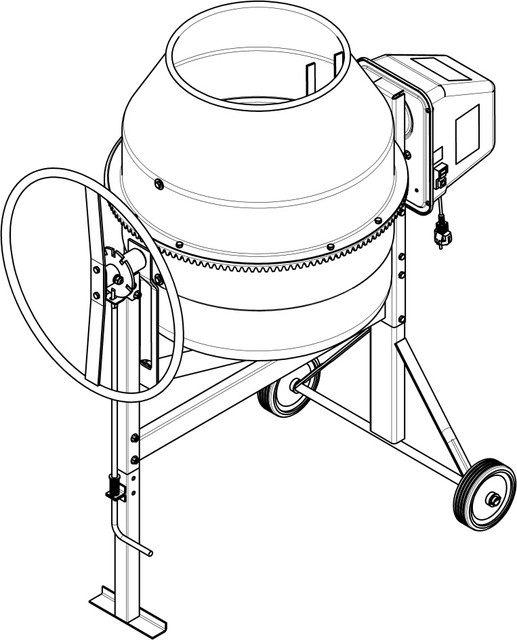

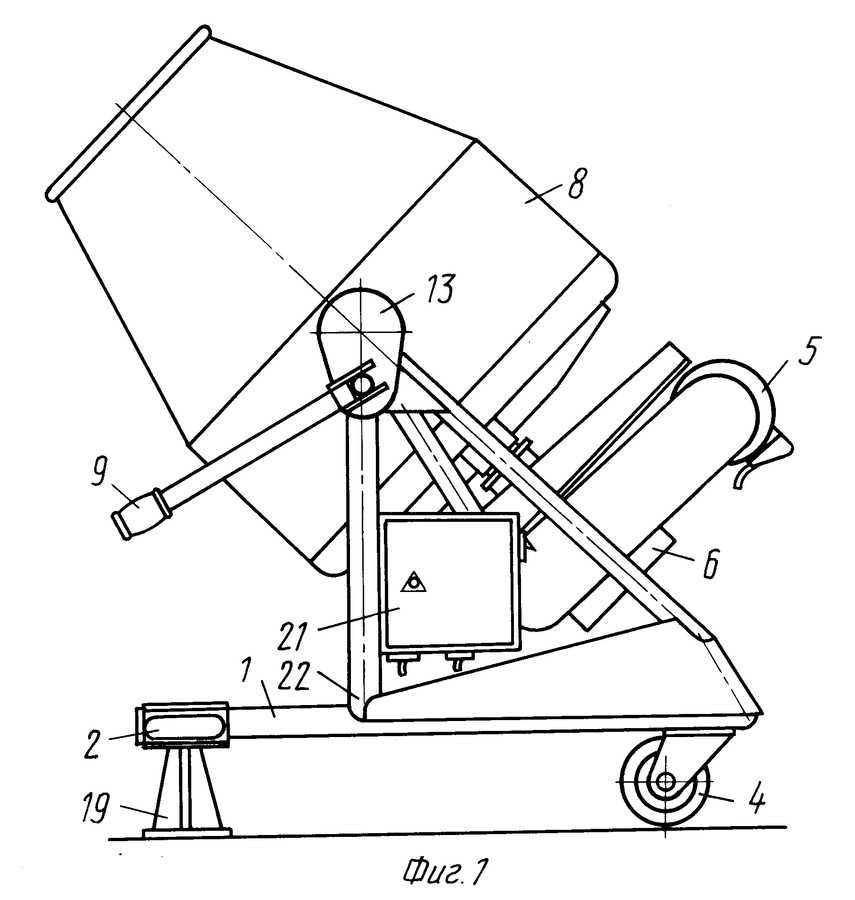

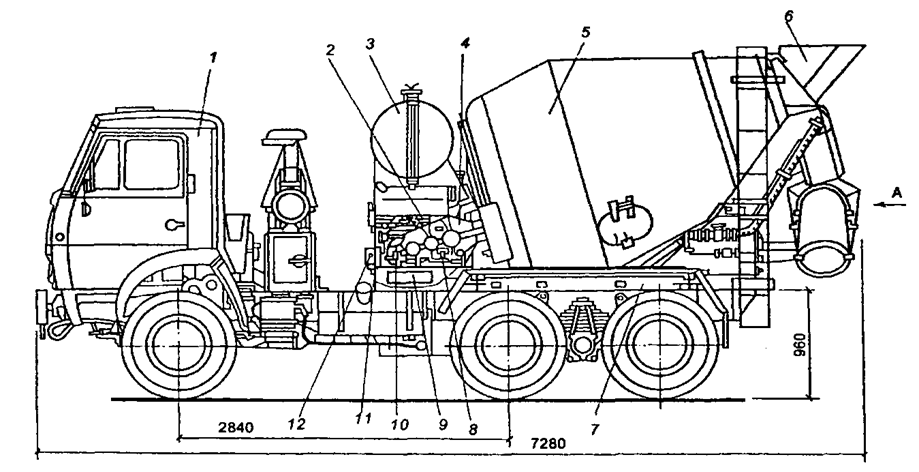

Настоящая электрическая

Такой вариант смесителя рассматривается, как вершина инженерных способностей самодельщиков в области бетономешалок. По сути это копия выпускаемой промышленным способом бетономешалки.

Но, при этом имеющей ряд особенностей:

1. вместо зубчатого венца, используемого в промышленных агрегатах у самодельных аналогов, используется привод через редуктор или зубчатая передача на бочку с порой последней на опорные катки;
2. бочка-бадья при этом, как и промышленный прототип имеет сужение в верхней части корпуса, а внутри приваренные по спирали боковые 2-3 лопасти миксера для улучшения смешивания раствора;
3. основание проектируется с учетом удержания веса емкости с заполненным раствором и возможности его опрокидывания для слива готового бетона;
4. в качестве привода чаще всего используется:
5. электродвигатель с ременной передачей на вал вращения бочки;
6. электродвигатель с редукторной передачей на бочку.

Среди бесспорных преимуществ такой машины легкость в управлении и минимальные затраты рабочей силы при работе, а вот минус – точный расчет всех узлов и деталей, наличие почти профессиональных знаний и умений при работе со многими инструментами, в том числе с электросваркой.

Вибрационная

Получение самого качественного раствора, возможно при использовании вибрационной бетономешалки. Это одновременно и самый высокотехнологичный вид смесителя.

В качестве рабочей емкости используется газовый баллон или иная емкость с толстыми стенками, но относительно небольшого диаметра, поскольку для работы вибратора необходима довольно большая мощность.

В качестве вибратора может быть использован обычный перфоратор со специально изготовленным рабочим органом в виде двух перевернутых дном друг к другу тарельчатых или ровных сетчатых пластин.

Емкость закрепляется вертикально на основании таким образом, чтобы оно обеспечивало устойчивое удержание самой емкости и вибрационного движителя.

Мощность движителя должна быть не менее 1,5 кВт, использование меньшего по мощности двигателя или перфоратора чревато неэффективной работой системы или быстрой поломкой.

Основание такой бетономешалки практически идентично всем остальным типам и должно обеспечивать не только устойчивость самой конструкции, но и возможность переворачивания емкости для слива готового бетона.

Типичные ошибки

При сборке такого агрегата возможны следующие основные ошибки и недостатки:

• конструктивные:
• несоответствие расчетной и реальной конструкции по жесткости основных деталей;
• неправильно выбранная емкость для миксера;
• не соответствующей по мощности и количеству оборотов конструкции электрический двигатель;
• не соответствующий требованиям редуктор;
• технологические:
• недостаточно крепко соединенные детали корпуса;
• неустойчивое основание;
• высокое расположение вращающейся бадьи;
• узкие или наоборот широкие горловины;

Кроме этого, следует учитывать и обязательное требование электробезопасности при установке электрооборудования.

А почему нельзя дрелью?

С дрелью все намного проще:

1. электрическая дрель не предназначена для продолжительного использования. Режим работы переменно-продолжительный 5 минут работы, после чего обязательно 15 минут перерыва;
2. шестерни дрели сегодня в большинстве изготавливаются из пластмассы, и рассчитаны на усилие достаточное для сверления отверстий не более 13 мм в бетоне, 20 мм в дереве или 12 мм в металле, а вот для перемешивания 70-90 кг рабочего объема не предназначены;
3. мастерить бетономешалку с объемом чаши в 5-7 литров не рационально.

Заключение

Как показывает опыт, создание любого, даже самого простого средства механизации труда значительно повышает производительность и сокращает время работы.

По сути, бетономешалка это не самое сложное изобретение человека созданное из подручных средств и не требующее обязательного высшего инженерного образования, немного навыков работы с электросваркой, и пару дней работы позволят иметь действующую модель агрегата, дающую возможность в дальнейшем не только улучшать конструкцию, но и исправлять выявленные недостатки.

Бетономешалка своими руками: чертежи, расчеты, фото, видео

Кто хоть раз сталкивался со строительством, начинающимся с нуля, т.е. с непосредственной закладки фундамента, поймет, о чем идет речь. В данной ситуации – исключительно личная нужда заставила пойти на такой поступок. Все сопоставив, решил сделать бетономешалку своими руками.

Перед тем, как приступить к изготовлению бетономешалки своими руками, предлагаем просмотреть описание, фото, инструкции, чертежи по изготовлении еще одной бетономешалки нашим автором-подписчиком.

Просчитав, что в будущем доме для заливки цоколя нужно около 40 кубов бетона, быстренько прикинул – возить из соседнего города, который находится в 80 км от будущей постройки, выйдет не просто накладно, а чересчур! Гастарбайтеров Джамшутов и Равшанов приглашать бесполезно – у них из своего инструмента только руки.

Готовые агрегаты такие как бетономешалки, представленные в торговой сети, не вызвали восторга своим внешним видом и надежностью.

Решено все делать своими руками и начал с расчетов, замеров и поиска элементов конструкций для бетономешалки. Интернет нам в помощь а именно сайт Умельцы.ру. Найдено все и в путь – по помойкам, авторазборкам и пунктам приема металла. Ранее ни с чем похожим не сталкивался, поскольку из «технический» познаний в области инженерии больше всего специализация по охране труда.

Расчет груши бетономешалки на объем 0,25 куба

Часть первая
Немного математики:
(СА) 2=(Ев) 2 + (Вв) 2
(СА) 2 = 402 + 152 = 182500мм2
СА = 427,2мм
ОС=ОХ=d/2 xCA = 200×427,2 = 85440 = 569,6 мм
D/2 – d/2 350-200 150
ОА=ОУ=ОС+СА =569,6 + 427,2 = 996,8мм
АУ (по окружности) = АВ х 3,14 = 700х3,14 = 2198мм

Часть вторая самая простая :
Размеры прямоугольника — Ев на АУ. Т. е в данном случае 300мм на 2198мм

Часть третья
Для того, чтобы получить неровное дно груши бетономешалки, нужно вырезать круг с диаметром большим, чем диаметр самой груши бетономешалки.

Здесь уже на любителя: я взял диаметр 740мм. Можно было и больше: тогда бы низ получился по круче.

Но у нас получается вот так:
⌀740 х 3,14 = 2324мм
Нужная нам длина окружности (700х3,14) = 2198 мм
Получаем величину Х = 2324-2198 = 126 мм
Удаляем, как показано на рисунке. Внутренний диаметр круга зависит от диаметра используемого венца + 70 — 100 мм.

Для груши взяты стальные листы 2,5 мм, выровнены кувалдой и выкроены по заранее приготовленным чертежам.

Дно груши бетономешалки сделано из листовой стали толщиной 5 мм.

Изготовления груши бетономешалки

Изготовления груши бетономешалки

Изготовления груши бетономешалки

Изготовления груши бетономешалки

Изготовления груши бетономешалки

Изготовления груши бетономешалки

Изготовления груши бетономешалки

Механизм вращение груши бетономешалки осуществляется «Волговским» маховиком, ее же ступицей и «Москвичевским» бендексом.

Механизм вращение груши бетономешалки

Механизм вращение груши бетономешалки

Изготовление посадочного места для груши бетономешалки

Изготовиление посадочного места

Изготовиление посадочного места

Конструкцию решил сделать съемной, поскольку планировалось ставить в дальнейшем на станину сито.

Все вместе соединить получилось только с помощью главного инструмента – кувалды, ну а прикладным было полено. Станина очень мощная и тяжелая, ошибкой было сваривать разные сплавы: сталь и чугун, разная степень надежности.
Изготовление станины.

станина

Опрокидывание груши, на бетономешалке тоже сделано весьма примитивно, но для самодельной конструкции пойдет – из профтрубы.

опрокидователь

Механизмом опрокидывания являются приваренные ВАЗовский маховик и его же шестеренка. Чугун усилен шестеркой.

Важный совет: для длительного использования бетономешалки запускать её следует пустой или с небольшим количеством воды. А загружать компоненты для приготовления смеси следует уже в работающий механизм. Многие мастера и выгружают готовый раствор, не выключая бетономешалки.

Расчет шкивов для бетономешалки своими руками делался с расчетом 25 об/мин. груши.

расчет шкива

Сам двигатель куплен новый, «совдеповский», 380 В., 0,6 квт. Порожние испытания в течение более полутора часов выдержал, чуть нагрелся, значит, и нагрузку выдержит.

подключения бетономешалки

Следует учесть, что в реальности для загрузки будет доступна примерно половина объёма, указанного в технических характеристиках. Дело в том, что для получения раствора и его качественного перемешивания ёмкость смесителя нужно наклонить. Чем плотнее требуемый раствор, тем угол наклона должен быть больше. В вертикальном положении бетономешалка почти ничего не перемешивает. Из этого становится понятным, что наклонённую ёмкость можно заполнить не выше загрузочного окна, иначе раствор из агрегата начнёт выливаться.

Готовая бетономешалка: фото

Бетономешалка своими руками: видео
