Бетономешалка своими руками — современные конструкции и их особенности (90 фото)

Ни одна стройплощадка не может быть организована без бетона. Замешивать раствор при помощи обычной строительной лопаты и большой емкости весьма проблематично и физически затруднительно. А если объемы работ большие — то такой процесс лишен целесообразности.

Значительно удобнее использовать бетономешалку. В каждом строительном магазине продаётся такой агрегат. Кто-то в целях экономии денег сооружает сей агрегат для замеса цементного раствора своими силами. Посмотрите фото бетономешалки, выполненной своими руками, дабы понимать какими они могут быть.

Как сделать бетономешалку своими силами?

Изготавливая бетономешалку своими силами у вас появляется возможность обзавестись собственным оборудованием с минимальным расходом финансов. Рассмотрим в деталях процесс изготовления бетономешалки.

На самом деле конструкция довольно простая — замес тут механический. Все очень хорошо видно на чертежах бетономешалок. Основное преимущество агрегата — работа с большими объемами цемента.

Привод здесь не обязательно должен быть ручным или механическим, можно установить электродвигатель. Чтобы выгрузить бетон из мешалки, бадью наклоняют в одну из сторон.

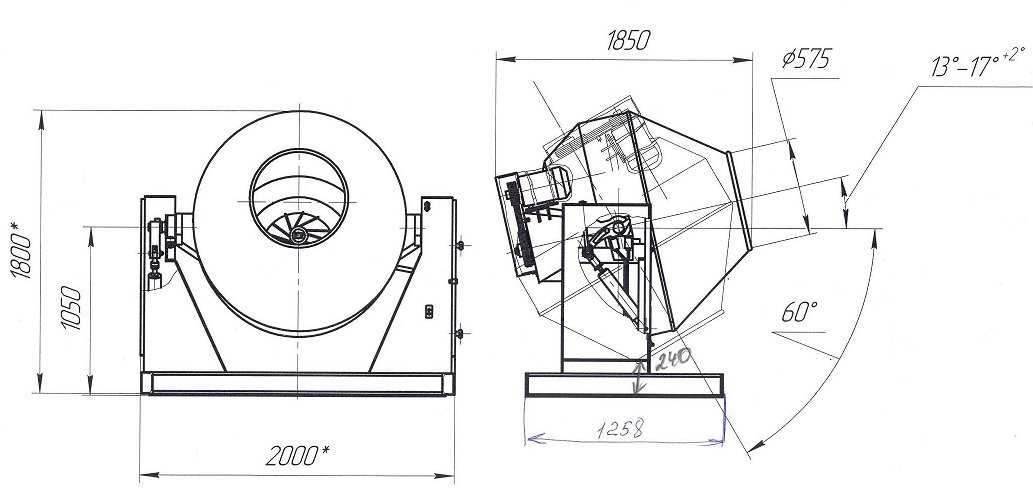

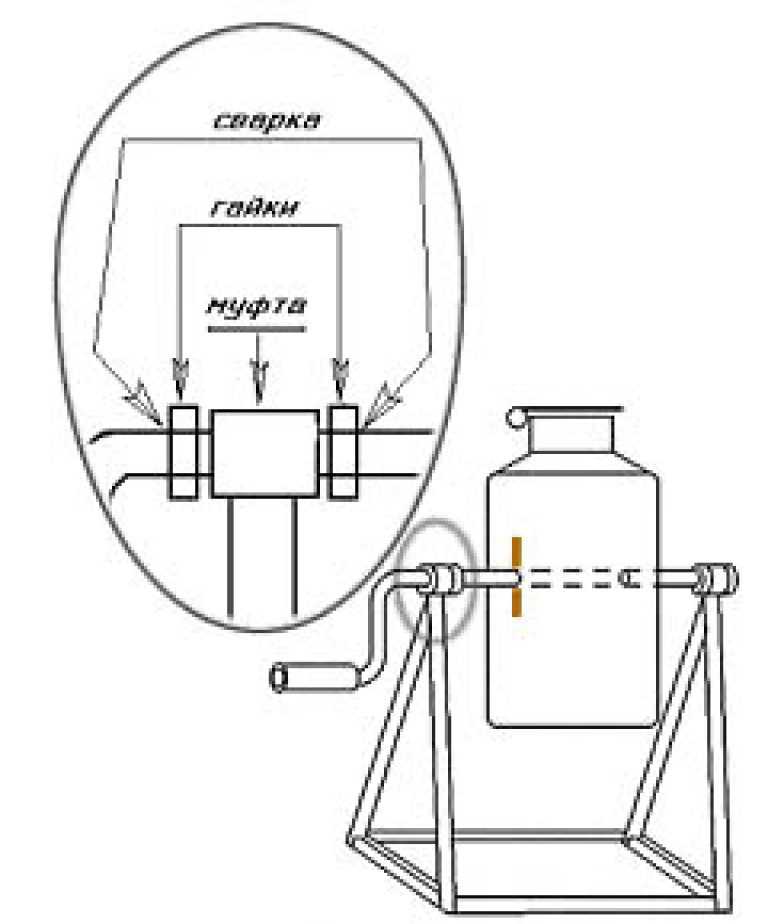

Механическая бетономешалка

Есть здесь и минус, характерный для всех подобных бетономешалок с использованием цилиндрической емкости под цемент — замес цемента в углах неаккуратный и некачественный. При превышении оборотов свыше 35 в минуту, смесь разлетается.

Решить вторую проблему можно, если вместо вырезанного отверстия приварить обратно отрезанный элемент и сделать люк. Для замешивания раствора в такой бетономешалке требуется не больше 5 мин., на сухой уходит от 1 до 12 мин.

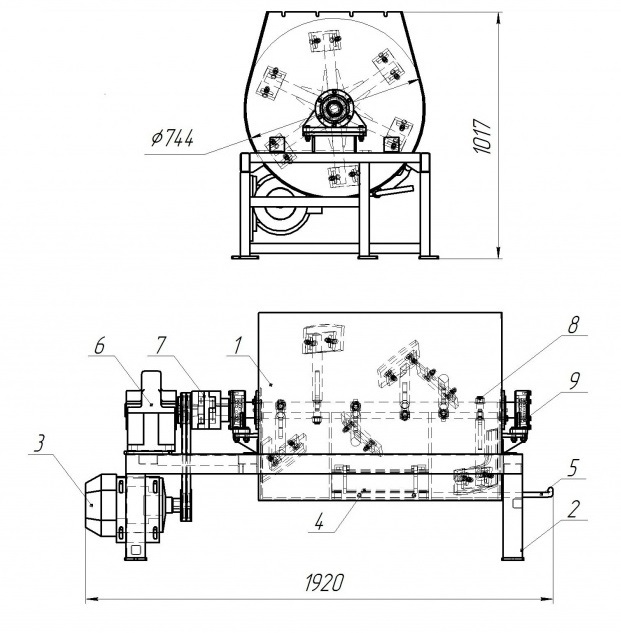

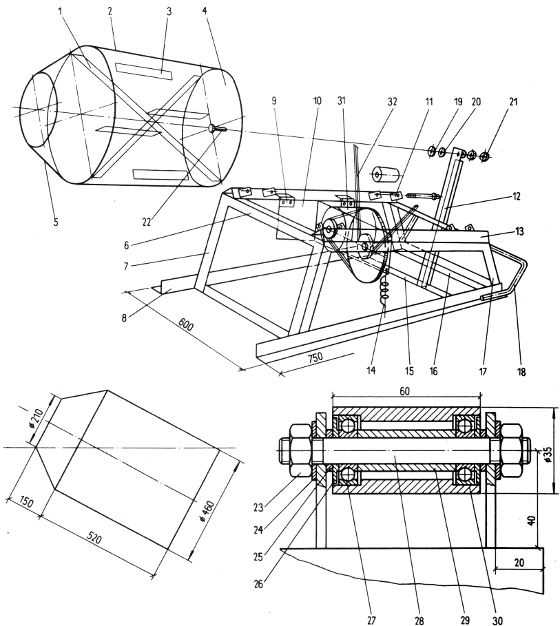

Инструкция как сделать бетономешалку приводится ниже. Эта конструкция, как и представленная ранее выше, может быть с электрическим приводом и без него. Преимущество: однородность всего цемента, скорость замеса смеси и качественный бетон на выходе.

Для изготовления подойдет старая бочка, несмотря на невзрачный внешний вид, она не будет ничем уступать современным бетономешалкам промышленного производства. В данном случае, на скорость замешивания влияют больше обороты, а не время. Достаточно прокрутить смесь несколько раз, как она уже полностью готова.

Из минусов можно выделить весьма сложную схему самой конструкции бетономешалки. Чтобы изготовить даже самый простой ручной вариант, нужно будет запастись сразу десятком различных элементов и запчастей.

Все внимание нужно сосредоточить при изготовлении бетономешалки на разгрузочном люке, посмотрите как плотно прилегают шпингалеты, уплотнители и петли. Каждый элемент должен быть крепким и надежным, обладать высоким качеством. Ну а если питание поблизости для электрической мешалки отсутствует, то подобный агрегат окажется просто незаменимым.

Подобные конструкции можно встретить и в сфере промышленного производства. Это свидетельствует о том, что самодельная бетономешалка не уступает ничем фабричным образцам.

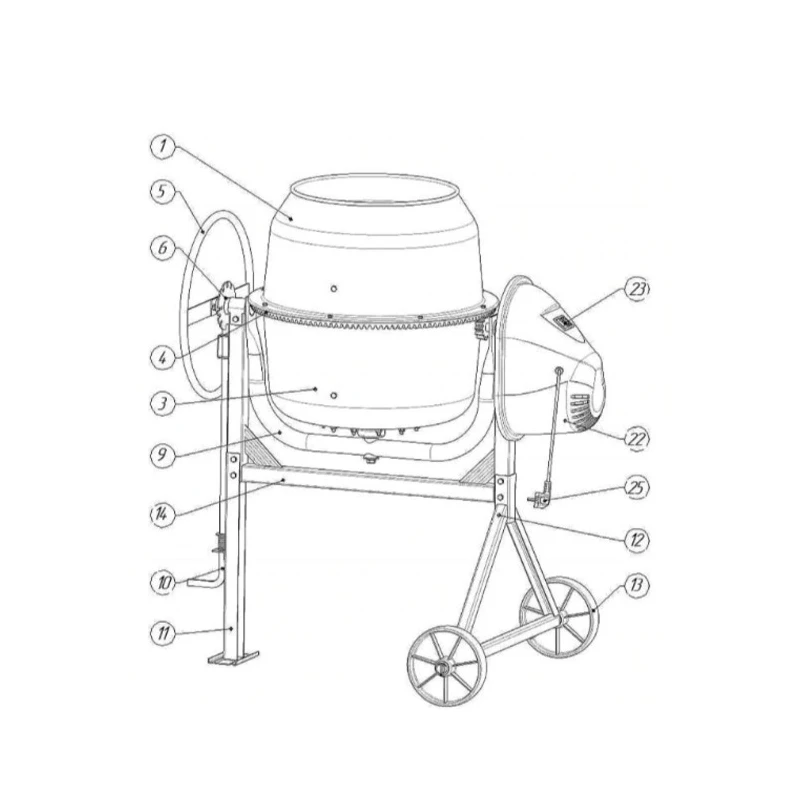

Электрическая бетономешалка

Еще один вариант бетономешалки подразумевает использование электродвигателя. Это самая популярная конструкция, которую любят копировать друг у друга домашние кустарные мастера. Никаких особых пояснений по этому поводу не требуется. Схема доступна на фотографии ниже.

Есть огромное количество конструкторских решений и видов электрической бетономешалки. Даже детальные чертежи представлены в большом количестве.

Поговорим об этом агрегате в паре слов. Как правильно сделать бетономешалку своими руками:

• Горловая часть и днище конструкции укрепляются при помощи сварных планок;
• Идеальным выбором будет рамный миксер, сваренный с основанием;
• Обратите внимание, чтобы ось и емкость вращались вместе — рама станет сложнее, но при этом увеличиться её надежность, и будет отсутствовать необходимость в уплотнителях на днище. Последний момент влияет на срок эксплуатации готового устройства.

Электрическая бетономешалка с перфоратором

Несмотря на наличие хорошего дорогого перфоратора с отличными показателями параметров в 1-1,5 киловатта, и ударной функцией, не так просто изготовить качественную бетономешалку.

Наиболее часто встречающиеся ошибки:

Неправильно выбранная по габаритам емкость. Она не должна быть чрезмерно круглой формы, иметь вытянутые очертания.

Неправильное расположение вибратора значительно ухудшает качественные показатели замешивания. Его высота до дна должна соответствовать диаметру. Раствор должен быть залит в том же объеме, что и радиус вибратора.

Плоский вибратор не самое лучшее решение. Такой инструмент не сможет создать необходимые волнообразные возмущения на поверхности смеси и она просто не будет должным образом перемешена.

Посмотрите на изображение ниже, чтобы понимать какой именно следует применять или покупать. Наиболее подходящая модификация имеет пару тарелок (блюдец).

Вибратор больших размеров. На каждый последующий киловатт мощности прибавляется 15-20 см в диаметре. Наш агрегат сможет спокойно работать с тарелками на 25 сантиметров.

Фото бетономешалки своими руками

Также рекомендуем посетить:

• Чердачные лестницы
• Стяжка пола своими руками
• Рельефная штукатурка
• Верстак своими руками
• Курятник своими руками
• Парилка в бане
• Купель для бани
• Деревянный ящик своими руками
• Журнальный столик своими руками
• Арка своими руками
• Крыльцо своими руками
• Отмостка своими руками
• Монтаж вагонки
• Корзина своими руками
• Утеплить дверь своими руками
• Веранда своими руками
• Теплица своими руками
• Погреб своими руками
• Сигнализация для дачи
• Аксессуары для бани
• Ограждения для клумб
• Лампа своими руками
• Перила для лестниц
• Сарай своими руками
• Монтаж поликарбоната
• Камин своими руками
• Скамейки для дачи
• Утепление дома своими руками
• Решетки на окна
• Обустройство гаража
• Пресс своими руками
• Дачный туалет своими руками
• Лестница своими руками
• Беседка своими руками
• Клумбы своими руками
• Смотровая яма в гараже
• Диван своими руками

Бетономешалка своими руками: чертежи, расчеты, фото, видео

Кто хоть раз сталкивался со строительством, начинающимся с нуля, т. е. с непосредственной закладки фундамента, поймет, о чем идет речь. В данной ситуации – исключительно личная нужда заставила пойти на такой поступок. Все сопоставив, решил сделать бетономешалку своими руками.

Перед тем, как приступить к изготовлению бетономешалки своими руками, предлагаем просмотреть описание, фото, инструкции, чертежи по изготовлении еще одной бетономешалки нашим автором-подписчиком.

Просчитав, что в будущем доме для заливки цоколя нужно около 40 кубов бетона, быстренько прикинул – возить из соседнего города, который находится в 80 км от будущей постройки, выйдет не просто накладно, а чересчур! Гастарбайтеров Джамшутов и Равшанов приглашать бесполезно – у них из своего инструмента только руки.

Готовые агрегаты такие как бетономешалки, представленные в торговой сети, не вызвали восторга своим внешним видом и надежностью.

Решено все делать своими руками и начал с расчетов, замеров и поиска элементов конструкций для бетономешалки. Интернет нам в помощь а именно сайт Умельцы.ру. Найдено все и в путь – по помойкам, авторазборкам и пунктам приема металла. Ранее ни с чем похожим не сталкивался, поскольку из «технический» познаний в области инженерии больше всего специализация по охране труда.

Расчет груши бетономешалки на объем 0,25 куба

Часть первая
Немного математики:
(СА) 2=(Ев) 2 + (Вв) 2
(СА) 2 = 402 + 152 = 182500мм2
СА = 427,2мм
ОС=ОХ=d/2 xCA = 200×427,2 = 85440 = 569,6 мм
D/2 – d/2 350-200 150
ОА=ОУ=ОС+СА =569,6 + 427,2 = 996,8мм
АУ (по окружности) = АВ х 3,14 = 700х3,14 = 2198мм

Часть вторая самая простая :
Размеры прямоугольника — Ев на АУ. Т. е в данном случае 300мм на 2198мм

Часть третья
Для того, чтобы получить неровное дно груши бетономешалки, нужно вырезать круг с диаметром большим, чем диаметр самой груши бетономешалки.

Здесь уже на любителя: я взял диаметр 740мм. Можно было и больше: тогда бы низ получился по круче.

Но у нас получается вот так:
⌀740 х 3,14 = 2324мм
Нужная нам длина окружности (700х3,14) = 2198 мм
Получаем величину Х = 2324-2198 = 126 мм
Удаляем, как показано на рисунке. Внутренний диаметр круга зависит от диаметра используемого венца + 70 — 100 мм.

Для груши взяты стальные листы 2,5 мм, выровнены кувалдой и выкроены по заранее приготовленным чертежам.

Дно груши бетономешалки сделано из листовой стали толщиной 5 мм.

Изготовления груши бетономешалки

Изготовления груши бетономешалки

Изготовления груши бетономешалки

Изготовления груши бетономешалки

Изготовления груши бетономешалки

Изготовления груши бетономешалки

Изготовления груши бетономешалки

Механизм вращение груши бетономешалки осуществляется «Волговским» маховиком, ее же ступицей и «Москвичевским» бендексом.

Механизм вращение груши бетономешалки

Механизм вращение груши бетономешалки

Изготовление посадочного места для груши бетономешалки

Изготовиление посадочного места

Изготовиление посадочного места

Конструкцию решил сделать съемной, поскольку планировалось ставить в дальнейшем на станину сито.

Все вместе соединить получилось только с помощью главного инструмента – кувалды, ну а прикладным было полено. Станина очень мощная и тяжелая, ошибкой было сваривать разные сплавы: сталь и чугун, разная степень надежности.
Изготовление станины.

станина

Опрокидывание груши, на бетономешалке тоже сделано весьма примитивно, но для самодельной конструкции пойдет – из профтрубы.

опрокидователь

Механизмом опрокидывания являются приваренные ВАЗовский маховик и его же шестеренка. Чугун усилен шестеркой.

Важный совет: для длительного использования бетономешалки запускать её следует пустой или с небольшим количеством воды. А загружать компоненты для приготовления смеси следует уже в работающий механизм. Многие мастера и выгружают готовый раствор, не выключая бетономешалки.

Расчет шкивов для бетономешалки своими руками делался с расчетом 25 об/мин. груши.

расчет шкива

Сам двигатель куплен новый, «совдеповский», 380 В., 0,6 квт. Порожние испытания в течение более полутора часов выдержал, чуть нагрелся, значит, и нагрузку выдержит.

подключения бетономешалки

Следует учесть, что в реальности для загрузки будет доступна примерно половина объёма, указанного в технических характеристиках. Дело в том, что для получения раствора и его качественного перемешивания ёмкость смесителя нужно наклонить. Чем плотнее требуемый раствор, тем угол наклона должен быть больше. В вертикальном положении бетономешалка почти ничего не перемешивает. Из этого становится понятным, что наклонённую ёмкость можно заполнить не выше загрузочного окна, иначе раствор из агрегата начнёт выливаться.

Готовая бетономешалка: фото

Бетономешалка своими руками: видео
