Через сколько рядов армируется кирпичная кладка: Через сколько рядов укладывается кладочная сетка

Через сколько рядов класть кладочную сетку?

Кладочная сетка является важным дополнением в работе по возведению строений. С её помощью выполняется процесс армирования конструкции. Армирование кладки стен, независимо от материала, необходимо для увеличения прочности стен, повышения их несущей функции. При возведении стен и основания главной целью является придание им прочности, долговечности и безопасности. Со временем даже на самых надежных и качественных стенах появляются трещины. Причины возникновения таких технических дефектов могут быть связаны с нарушением технологии строительства, подвижностью грунта, повышенной влажностью и тд. Избежать подобных неудобств можно, если своевременно позаботиться о проблеме и купить сетку кладочную.

Существует несколько видов армирования:

  • поперечное;
  • вертикальное;
  • продольное.

В нашей стране существенным образом преобладает именно первый, оставшиеся два используются, как правило, в сейсмически активных зонах.

Армирование кладки из кирпича – важный этап возведения здания, особенно актуальный как при равномерном, так и подвижном грунте. Армирование способно даже перекрыть все недостатки некачественного кирпича. Используя поперечную технологию укрепления, тем не менее, остается вопрос: через сколько рядов класть кладочную сетку.

Кирпич

При возведении кирпичных стен специалисты рекомендуют укреплять каждые 3-5 рядов. Это стандартный показатель, когда строительство ведется на почвах, дающих усадку, позволяющий стенам выдерживать большие нагрузки. Делать больший шаг не желательно, в противном случае, в армировании нет никакого смысла. При особо сложных и даже экстремальных условиях можно укладывать через 1 ряд. Это трудоёмкий процесс, благодаря которому возможно выстроить ровные, сверхпрочные, надёжные перекрытия. Армирование кирпичной кладки — понятный, но технологически ловкий приём, благодаря которому стены и перегородки не только не разрушаются, но и обходятся без ремонта долгие годы.

Сетка подбирается индивидуально в каждом случае, в зависимости от условия через сколько рядов кирпича укладывается кладочная сетка, а также от марки кирпича и состава крепежного раствора. Для кирпича применяют крупноячеистые варианты полотен квадратного и ромбовидного сечения. Наравне со стальными возможно использование композитных полотен – базальтовых и стекловолоконных. По характеристикам стеклопластиковая сетка не уступает базальтовой, разница лишь в температуре горения и более низкой стоимости. Армирование происходит согласно строительным нормам и правилам, строго регламентированных соответствующими СНиП. Даже при обозначенных требованиях на одном объекте реально использовать различные виды армирующих материалов. Комбинации дают положительный эффект, главное соблюсти расчеты и технологию.

Керамзитобетонные блоки

Керамзитобетонные блоки чаще всего используют для строительства наружных стен технических помещений. Это пористый материал, отличающийся легкостью и прочностью.

Тем не менее, даже такие стены нуждаются в армировании. Для укрепления таких стен используют сетку, сваренную из проволоки диаметром до 5 мм. Кладочный шаг – 3 ряда.

Газобетонные блоки

На первый взгляд современный газобетон в силу наличия в составе специальных добавок обладает высокой прочностью, что ставит под сомнение применение кладочной сетки. Вместе с тем не секрет, что новострой, пускай даже из газобетона, дает усадку, что часто приводит к образованию трещин основания и прочих поверхностей. Именно этот факт и наводит специалистов на строгое убеждение, что газобетон нуждается в дополнительном укрепляющем слое. Обязательному армированию подлежит основание, а также 1 и 4 ряд кладки.

Целесообразно уложить сетку также в местах наибольшей нагрузки: дверные и оконные проемы, места стыков перекрытий, проемы, а также стены с ветреной стороны дома. Армирование блоков зависит от особенностей ведения кладочных работ, однако в случае ключевых узлов важно, чтобы арматура выходила за границы проёма на 1-1,5 м.

Альтернативным способом усиления газобетонной кладки считается армирование прутками, входящими в специальные пазы блоков. Таким образом прутья располагаются внутри стены и по прочностным показателям превосходит использование сетки. Однако и стоимость таких работ выше.

Пенобетонные блоки

Пористый бетон, ввиду малой прочности, со временем продавливается тяжеловесными плитами, установленными поверх. Чтобы этого не случилось, для стен необходимо предусмотреть армопояс – железобетонный контур. Пенобетон армируется в обязательном порядке в первой кладке, а также каждые 3-4 ряда и в местах проёмов.

Арболит

Арболит – легкий бетон с древесной щепой в составе обладает хорошими адгезионными свойствами. Однако при укладке блоков наблюдается большой расход кладочного раствора. Арболитовые конструкции должны быть непременно укреплены и усилены. Это касается и кладки, и армопояса, закладываемого по верхней части. Усилению подлежит каждый 3 ряд по всему периметру стен.

Сетка нужна особенно, если дело касается многоэтажного здания. Металл закладывают в цокольном перекрытии, межэтажном и чердачном. Арболит армируется сеткой, но также, как в случае с газобетонными блоками, возможно использование прутьев и крепежей, втапливаемых в специально прорезанные штробы.

Даже самая стойкая и долговечная сетка требует соблюдения технологии укладки. Оптимальным считается армирование, проведенное в следующем порядке (независимо от типа кладочного материала):

  • Очищение поверхности стены от пыли и мусора;
  • Устранение механических повреждений, трещин на поверхности;
  • Нанесение тонкого слоя кладочного раствора;
  • Монтаж сетки;
  • Повторное нанесение кладочного раствора;
  • Установка кладочного материала.

Обратите внимание, что в каждом случае учитывается то, как кладется сетка – прямо на материал или на специальные подложки.

Благодаря своим физическим характеристикам у строительного материала, независимо от своей природы, дополненного сталью, значительно повышается стойкость к общим и локальным деформациям, перепадам температур, к тому же правильно распределяются все нагрузки, будь то влияние на сжатие, растяжение или сдвиг.

При правильном соединении двух материалов, вы обеспечиваете конструкции максимальные показатели прочности и долговечности.

Армирование кирпичной кладки: нормы СНиП и требования

Главная » Этапы строительства » Строительство дома » Возведение стен, монтаж перекрытий » Стены

Автор admin На чтение 7 мин Просмотров 1.2к. Опубликовано

09.02.2022

Строительство любого здания или сооружения в независимости от его назначения требует к себе повышенного внимания и соблюдения норм и требований строительных канонов, которые расписаны в снип и других документах.

Грамотное армирование

Особенно многие нормы и требования предъявляются к критериям прочности элементов зданий и сооружений.

Поэтому с годами были разработаны некоторые технологии с использованием различных строительных материалов, которые помогли увеличить коэффициент прочности практических всех элементов зданий.

Не обошли стороной данные строительные технологии и кирпичную кладку.

И хотя, казалось бы, что может быть лучше и крепче хорошего бетонного раствора, но, как показала практика, кирпичная кладка может быть еще прочнее, если в ее конструкцию добавить некоторые конструкционные элементы.

Для того чтобы кирпичная кладка была наиболее прочной используют армирование, как процесс, увеличивающий несущую способность и устойчивость соединения к углам стен, которые примыкают друг к другу.

Для этого на раствор в швы устанавливают стальную арматуру, которая зажимается в швах под действием сжимающих сил. Благодаря хорошему сцеплению с раствором и силам трения действует как одно единое целое со всей кладкой.

Виды армирования

Армирование кирпичной кладки
  • Поперечное;
  • Вертикальное;
  • Продольное.

Поперечное армирование делают отдельными стержнями или стальной сеткой. Стержни препятствуют разрушению кирпича при растяжении и изгибе. При сжатии кладки стержни воспринимают попереч­ные растягивающие усилия и увеличивают несущую способность сжатого элемента.

Поперечное армирование делают отдельными стержнями или стальной сеткой. Стержни препятствуют разрушению кирпича при растяжении и изгибе. При сжатии кладки стержни воспринимают попереч­ные растягивающие усилия и увеличивают несущую способность сжатого элемента.

При производстве самой сетки используют сварку или перевязку вязальной проволокой на месте для соединения стержней. Где расстояние между прутками составляет от 30 до 120 мм. В смежных швах нельзя взаимно перпендикулярно укладывать отдельные стержни вместо сеток.

Также важное значение имеет толщина. Использование арматуры больших диаметров привело бы к снижению прочности всей кладки и увеличению толщины горизонтальных швов.

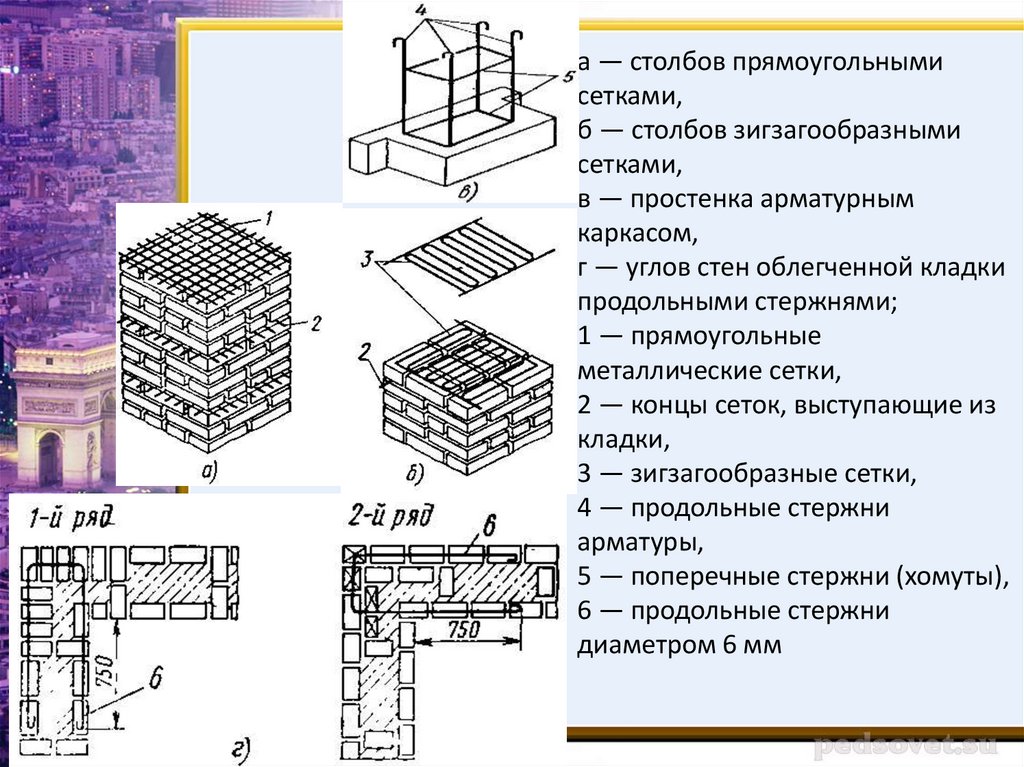

Стены, столбы и простенки армируют кладочной сварной сеткой зигзагообразной, прямоугольной или квадратной формы. Такая сетка имеет вид сварной сетки, которая изготавливается путем сваривания стержней, расположенных перпендикулярно друг другу.

Как известно, такая металлическая сетка подвержена коррозии, именно поэтому ее утапливают в раствор, толщиной не менее 2-х мм. Вся толщина шва составляет не менее 14 мм (из них примерно 5 мм на саму сетку).

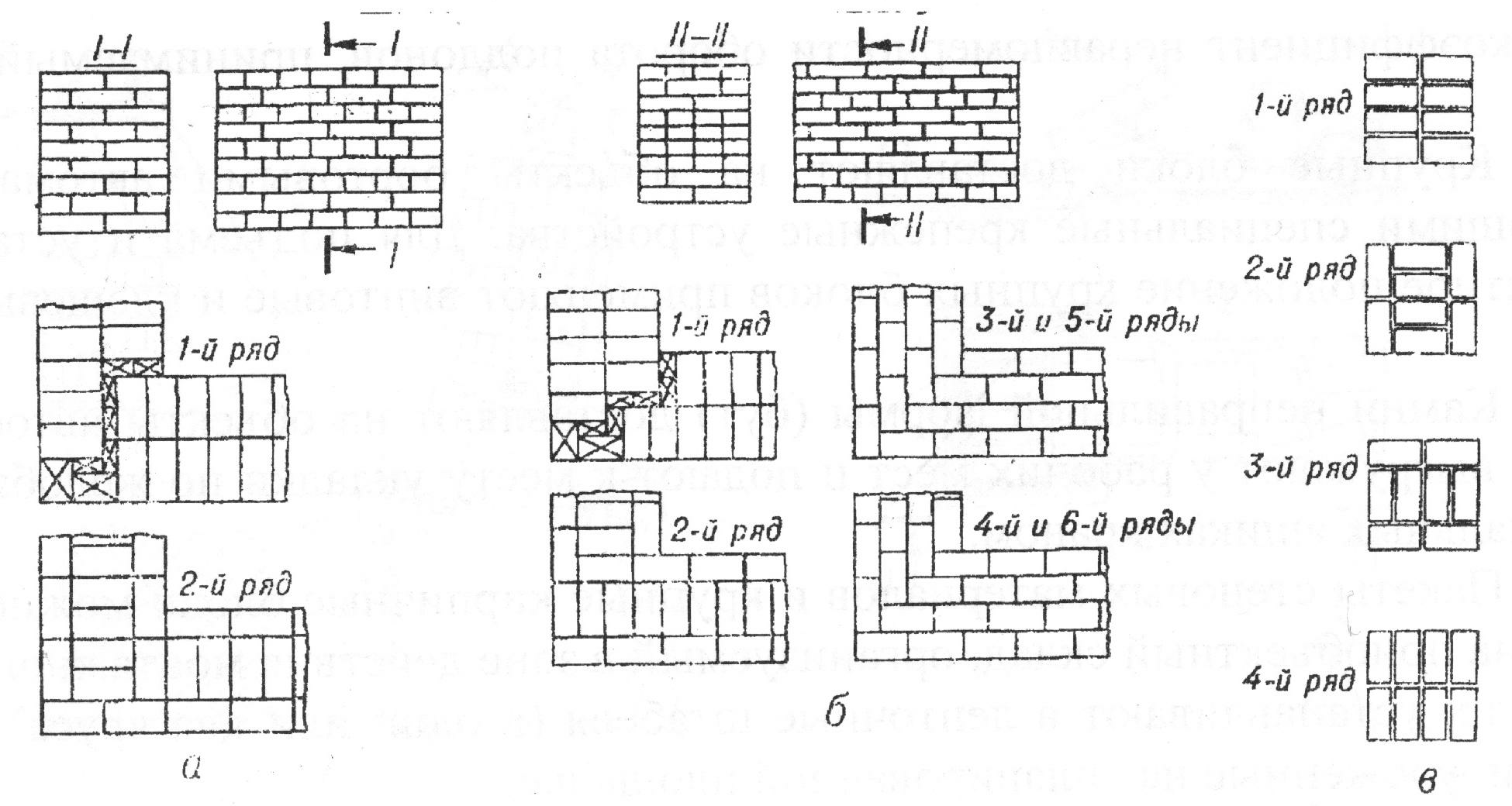

Укладывают арматурные прямоугольные сетки через каждые пять рядов кладки, зигзагообразные сетки — делают в смежных двух рядах попарно, таким образом чтобы в них было взаимно перпендикулярным направление прутков. При утолщенном кирпиче прямоугольные сетки делают через четыре ряда в кладке.

Армирование стены из кирпича

Вертикальным и продольным армированием кирпичной кладки пользуются в сооружениях, которые подвержены сейсмическим воздействиям.

Данное армирование делает более прочной конструкцию и повышает устойчивость. Используют его в тонких стенах, столбах и перегородках в изгибаемых и вне центренно сжатых конструкциях для восприятия растягивающих усилий.

Сетки данного вида должны быть размещены таким образом и иметь такие размеры, чтобы на 2-3 миллиметра прутики выступали за одну из внутренних поверхностей столба или простенка. Таким образом, это служит ориентиром того, что арматура уложена в кладке.

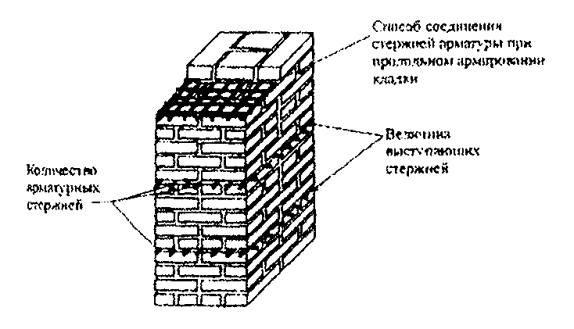

Продольное армирование кирпичной кладки производят двумя способами: внутренним и наружным. Если используется наружное армирование кирпичной кладки снип, то шаг хомутов должен быть не более пятнадцати диаметров самой арматуры.

В том случае, если используется внутреннее армирование кирпичной кладки снип, то шаг хомутов должен составлять двадцать пять диаметров. Это очень важное правило, которое влияет на прочность все конструкции стены.

Армировать кирпичную стену продольным способом можно арматурой класса А1 и А11. А вот толщина раствора будет зависеть от влажности воздуха. К примеру, если присутствует нормальная влажность, то толщина слоя не должна превышать 10-12 миллиметров, в случае повышенной влажности, необходимо укладывать кладку на слой толщиною 20-30 миллиметров.

Кстати, продольное армирование кирпичной кладки снип работает, как на растяжение, так и на сжатие, то есть комплексно. Поэтому в зоне растяжения диаметр растянутых хомутов не должен быть ниже трех миллиметров. А в зоне сжатия не меньше восьми миллиметров. Эти правила необходимо строго соблюдать.

Когда армируется кирпичная кладка снип в вертикальной плоскости, то для нее используется арматура класса А1 и В1 с диаметров от трех до восьми миллиметров.

Сетки промышленные производятся по разным конфигурациями по размеру и форме. По размеру – рулонами, планшетами. По форме — угловые прямоугольные и крестообразные.

В проекте обозначается сечение стержней и их соответствующее расположение. Стержни в сетке прикрепляют друг к другу вязальной проволокой, способом внахлестку с перехлестом стержней на 20 диаметров или сваркой.

Заканчиваются концы стержней крюками. Там, где расположены крюки укладывают раствор с кирпичным щебнем или же бетон вместо кирпичной кладки.

Армированием кирпичной кладки на сегодняшний день для укрепления всей конструкции пользуются довольно часто.

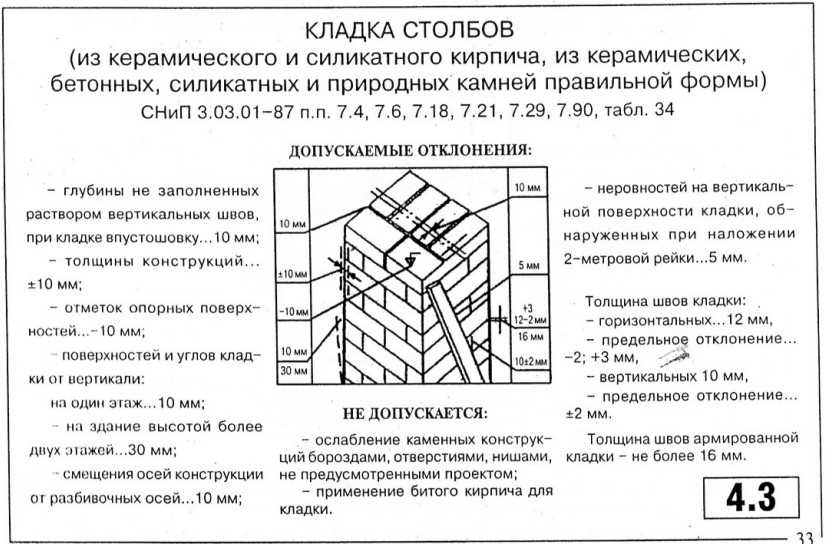

Армирование кирпичной кладки нормы и стандарты обязывают выполнять технологию по определенным правилам и с использованием определенных материалов (сетки), прописанных в ГОСТ. Номер 10884-94, 5781-82 ГОСТ армирование кирпичной кладки описывает конструктивное армирование и число стержней не менее 2-х по ширине.

Но современный рынок строительных материалов постоянно пополняется новинками, которые отличаются от традиционных материалов повышенными физико-техническими и эксплуатационными показателями. Это в полной мере можно отнести и к армированным сеткам, которые используются для армирования кирпичной кладки снип.

К примеру, сегодня можно предложить совершенно новый армирующий материал, который носит название сетка ЦПВС (цельнометаллическая просечно-вытяжная сетка). Это современный высокотехнологичный материал, который изготавливается по просечно-вытяжной технологии.

Сетка ЦПВС является на сегодняшний день самым современным материалом и обладает большей функциональностью, чем традиционные сеточные материалы, поэтому сфер применений и нее больше.

Необходимо сразу же отметить, что данный вид сетки имеет большое количество преимуществ. К примеру, ее удельный вес практически в два с половиною раза легче, чем сетки тканные или сварные. Отсюда и удобство в применении. Хотя показатели прочности и надежности остаются на высоком уровне.

Укладка раствора на сетку

Армированная кирпичная кладка снип с уложенной в нее сеткой ЦПВС считается очень прочной и надежной. К тому же данный вид сетки часто используется для армирования кладок снип из блоков и в возведении каменных стен и перегородок.

Выводы

Кстати, для стен, где для кладки используется камень, так же необходимо армирование снип. Здесь обычно используется арматура класса А1,А11 и В1, все зависит от способа проведения армирования. Но необходимо отметить, что армирование каменной кладки зависит от используемого материала.

К примеру, камень из модифицированного бетона имеет ровную и правильную форму, поэтому провести армирование такой кладки не представляет большого труда.

А вот с природным камнем все намного сложнее.

Здесь придется укладывать его таким образом, чтобы через определенное расстояние по вертикали получалась ровная площадка, на которую и будет укладываться арматурный слой.

Кажется, что каменная стена и так имеет высокий показатель прочности. Здесь мы говорим о природном камне. Но, как показала жизнь, сегодня даже в тех местах, где никогда не слышали о землетрясении, иногда происходят колебания почвы. Пусть совсем маленькие, но они есть.

А значит, армировать каменную кладку сегодня необходимо, даже если это потребует некоторых финансовых и временных затрат.

Армирование стеновых кладок – это веление времени. И если в прошлом данную технологию укрепления стен зданий использовали не во всех регионах, то в настоящее время это становится обычной нормой.

И здесь основной упор стали делать не только на прочность конструкций зданий и сооружений, но и на их надежность. Безопасность стала нормой.

Поэтому в современных строительных правилах все больше вносятся изменения, которые в первую очередь касаются безопасности строительных конструкций. А армирование стеновых кладок как раз входит в категорию строительных работ, которые будут влиять на повышение прочности, надежности, а значит, и безопасности.

Как определить неармированную кладку

В неармированных каменных стенах, также известных как URM, отсутствуют встроенные внутри стальные арматурные стержни, которые придают конструкции здания большую прочность. В результате URM не такой прочный и по-прежнему подвергается большему риску частичного или полного обрушения при землетрясении.

Неармированное каменное здание имеет несущие и ненесущие стены, но армирующий материал, такой как бетон, шлакоблок или арматура, не поддерживает ни одну из них. Неармированная кладка обычно изготавливается из кирпича, пустотелой глиняной плитки, камня, бетонных блоков или самана.


Недостатки неармированной кладки

Здания из неармированной кладки с большей вероятностью рухнут и обрушатся при землетрясении. В большинстве случаев раствор, используемый для скрепления кирпичей, недостаточно прочен, чтобы выдерживать сильные удары или движения грунта без дополнительных элементов кладки. Если здание остается неармированным, существует риск обрушения стен и «отслаивания» элементов кладки. Части здания также могут обрушиться на находящихся поблизости людей или строения.

Землетрясения представляют наибольшую опасность для неармированных зданий, и землетрясения случаются в районе Торонто. Во время предыдущих землетрясений неармированные здания разрушались в течение нескольких секунд после движения грунта. Нередко стены второго этажа или другой части здания обрушиваются, что приводит к полному обрушению всего здания. Даже относительно легкое сотрясение может вызвать рассыпание мусора и дальнейшие повреждения.

Как узнать, не армировано ли ваше здание

Просто взглянув на внешний вид вашего дома или здания, вы часто можете сказать, укреплены они или нет. Взгляните на свое здание и посмотрите, есть ли у вас «верхние ряды» кирпичей. Эти ряды кирпичей, перевернутых через каждые 5-6 рядов, придают дополнительную устойчивость неармированной кладке. Если каждый ряд кирпичей выглядит одинаково, здание можно укрепить.

Если вы не можете сказать, глядя на здание снаружи, подойдите к электрической розетке. Перед снятием крышки убедитесь, что питание отключено. За накладкой вы видите кирпичную или другую кладку?

Если строение было построено до 1940 года, существует гораздо больший риск того, что оно не будет усилено.

Признаки неармированной кладки:

-Видны стропильные накладки.

-Окна глубоко утоплены.

— Наконечник бетонной перемычки располагается в верхней части наружной стены, над окнами или между этажами.

-Кирпичи уложены неравномерно, или раствор между ними белый и/или легко отделяется пальцами.

-Каждые четыре-семь рядов кирпича сопровождаются основным рядом или рядом, предназначенным для обеспечения дополнительной прочности. Глядя на здание снаружи, вы увидите, что торцевой кирпич или определенные ряды кирпичей обращены в другом направлении, чем большинство кирпичей. Эти кирпичи будут обращены торцом наружу, а не стороной наружу.

— Оконные перемычки обычно арочные, но могут быть и прямые перемычки над окнами с URM.

Труднее сказать, содержит ли бетонное или бетонное блочное здание арматурную сталь. Если вы по-прежнему не уверены, проконсультируйтесь с местным строительным департаментом, чтобы узнать, есть ли в файлах первоначальные планы вашего дома. Вы также можете проконсультироваться с лицензированным инженером или экспертом по каменной кладке, чтобы определить, является ли ваш дом неармированным или нет.

Нужно ли армировать каменную кладку?

Неармированная кладка может быть усилена с помощью соответствующих методов кладки. В результате ваш дом становится прочнее, ценнее и лучше выдерживает землетрясения. Решения по армированию кирпичной кладки включают добавление стальной рамы, которая крепится болтами к стене или привязывает стены к полу и крыше.

Без армирования каменной кладки ваш дом или здание остается подверженным риску:

— Падения или коробления стен, что приводит к структурным повреждениям, а также к повреждению окружающих конструкций или даже людей.

— Слабый и хрупкий дом, который с большей вероятностью разрушится, особенно в результате движения грунта.

Армирование обходится недешево, но ремонт дома с поврежденными стенами обходится еще дороже. На самом деле, все здание, возможно, придется расчистить и перестроить или закрыть на месяцы/годы, в то же время проводя надлежащий ремонт и модернизацию.

На самом деле строительство неармированной кладки противоречит большинству местных строительных норм и правил. Хотя большинство примеров URM представляют собой старые здания, построенные до введения в действие более строгих строительных норм.

Позвоните по телефону Turnbull Masonry , чтобы обсудить варианты армирования каменных домов, офисов и других сооружений. Мы специализируемся на исторической реставрации, поэтому вы можете быть уверены, что ценность вашего исторического здания останется неизменной.

Армированная кирпичная кладка в начале двадцатого века в Индии

Несколько лет назад я ходил по магазинам в своем родном городе Джамшедпур на востоке Индии, когда впервые увидел армированную кирпичную плиту. Магазины представляют собой ряд одноэтажных зданий, выстроившихся вдоль главной деловой и торговой улицы города. Эти и большинство центральных частей города были построены вокруг компании Tata Iron and Steel в первые десятилетия двадцатого века. До этого развития этот регион был густым лесным массивом, где проживали разрозненные племенные общины. Фабрика была основана в 1907, и за десятилетие это место превратилось в небольшой, но шумный город. [1]

Огромный завод занимал центр города, а к 1930-м годам вокруг завода были построены кварталы с бунгало, «квартирами» для рабочих низшего сословия, клубами, школами и магазинами. Большая часть базовой планировки и зданий в этой части города осталась неизменной, как и магазин, в котором я стоял. Ожидая, пока продавец принесет нужные нам зонты, я неопределенно оглядел магазин и заметил потолок, который не хватало куска гипса. В щели виднелись ряды кирпичных рядов с проржавевшими полосами темного цвета вдоль чередующихся стыков (рис. 1). Я слышал об армированных кирпичных плитах, но никогда раньше их не видел. Удивительно, как кирпичи кажутся плоскими, и их ничто не поддерживает снизу!

Армированная кирпичная кладка (RB) — малоизвестная технология, разработанная на Индийском субконтиненте в первые десятилетия двадцатого века, примерно в то же время, когда железобетон (RC) начал использоваться во всем мире. Конструктивно обе технологии схожи. RC сочетает в себе каменные, песчаные или кирпичные биты в качестве заполнителя, цемент или известь в качестве связующего и стальные стержни в качестве армирования для создания композитного структурного элемента, который может выдерживать как сжимающие, так и растягивающие усилия. С другой стороны, в РБ заполнитель заменяется рядами кирпичей. Раствор связывает кирпичи и арматурные стержни, образуя аналогичный составной конструктивный элемент. Затем плита покрывается обильным слоем штукатурки, что создает дополнительный связующий слой. Таким образом, то, что выглядит как кирпичи, волшебным образом подвешенные между арматурными стержнями, на самом деле удерживается вместе благодаря адгезионной прочности раствора.

Параллели с точки зрения структурно-концептуального сходства между RB и RC предполагают, что они являются сопутствующими разработками в рамках траектории технологических преобразований в колониальной Индии. Доминирующий взгляд на историю колониальной архитектуры оперирует колониальным и индийским как взаимоисключающими категориями, где первое представляется как технологически современная, рационализирующая сила, а второе является более связанным с традициями коренным контрапунктом. RB, однако, лучше всего понимается как технология, возникшая в результате взаимодействия RC-строительства как идеи и экосистемы кирпичной кладки на субконтиненте. Он не только не поддается категоризации, но и демонстрирует сложные переплетения колониальной и индийской инженерии в конце девятнадцатого и начале двадцатого веков.

Неофициальные свидетельства наличия стен, парапетов, плит и балок из РБ встречаются по всему Индийскому субконтиненту. Эти примеры похожи с точки зрения общих структурных принципов, упомянутых выше, но представляют разные детали, которые предполагают, что процессы строительства различались. Чтобы проиллюстрировать это положение, позвольте мне сравнить плиты Jamshedpur с более технологически сложной системой полов Kleine, которая практиковалась в Германии с 1892 года и была представлена ​​в Англии в первом десятилетии XIX века.00 с.[2] В течение следующих двух десятилетий реклама полов Кляйна начала появляться в торговых журналах и технических журналах на Индийском субконтиненте. Согласно одной рекламе, этот метод был испытан в Индии в 1912 году и использовался в институциональных зданиях, таких как здания торгового банка в Мадрасе, которые были представлены в качестве иллюстрации. Сравнивая тип армирования, размещение кирпичей и характеристики этапов строительства, мы можем вывести два очень разных контекста архитектурного производства.

Пол Кляйна, согласно отчетам, соответствовал ряду спецификаций (рис. 2). Например, для плиты, опирающейся на стальные балки, первым шагом было размещение просечно-вытяжной стали или оцинкованной «сетки» на нижнюю полку. Затем была возведена платформа для временной поддержки плиты, пока раствор схватывался и набирал силу. В отчете говорится, что поверхность платформы в идеале должна быть как минимум на один дюйм ниже стальной балки. Затем начнется кладка кирпича. Первый ряд кирпичей был уложен в пролет между балками. Первый кирпич будет поддерживаться на фланце, а последующие кирпичи будут поддерживаться на платформе ниже. Чтобы убедиться, что они находятся на одном уровне, было рекомендовано, чтобы конец первого кирпича каждого ряда был фальцованным. После того, как был уложен первый ряд, к борту должна была быть приложена стальная полоса. Это удерживалось на месте 1-дюймовым слоем раствора, который предотвращал оседание стальной полосы на платформе. Следующий ряд кирпичей должен был укладываться рядом с первым. Стыки между ними были заполнены раствором, полностью закрывая стальную полосу. В отчете также предлагалось, чтобы каждая четвертая пара рядов кирпича укладывалась на ребро, что будет периодически придавать жесткость плите. Когда пространство было полностью покрыто кирпичными рядами, платформа в конечном итоге снималась, а нижняя поверхность покрывалась цементной или известковой штукатуркой. Важной целью проектирования пола Кляйн был вопрос огнестойкости. Именно по этой причине стальные полосы и балка были подперты над платформой с помощью штукатурки, образующей защитный слой.

Плиты Джамшедпура были построены иначе. Здесь стальные балки были помещены ниже, а затем над ними были построены плиты. Кроме того, арматура, используемая в Джамшедпуре, представляет собой круглые стержни, а не стальные полосы. Последовательность строительства, вероятно, была следующей: со стальными балками рабочие построили платформу. Начиная с одного конца, они клали кирпичи так, чтобы ход шел от одной балки к другой. Затем они размещали стальной стержень по всей длине трассы и начинали укладку следующей трассы. В герметизирующем растворе между швами также будет заключен стальной стержень. Затем они будут продолжать в том же духе, пока все пространство не будет покрыто. Наконец, вся плита была покрыта гипсом как сверху, так и снизу (рис. 3).

По сравнению с полом Kleine плита Jamshedpur имеет меньше подробных спецификаций. Например, торцевые кирпичи не имеют фальца и не кладутся на ребро. Поскольку плита строится над балкой, конечные условия упрощаются за счет использования цельного кирпича. Что еще более важно, в плитах Jamshedpur используются стержни, а не стальные полосы. Что интересно в этой разнице, так это то, что использование квартир было бы конструктивно эффективным. Стальной плоский стержень, уложенный заподлицо с поверхностью кирпичного слоя, имеет два преимущества. По поперечному сечению плоский брусок имеет большую глубину и очень узкую ширину. Расположение стержня обеспечивает оптимальное использование глубины для преодоления растягивающих усилий плиты, а возможность изгиба вдоль другой оси, где стержень тонкий, исключается, поскольку он находится зажатым между рядами кирпича. Стержни, используемые в плитах Джамшедпур, сравнительно неэффективны. Круглое поперечное сечение приводит к меньшей глубине, что повышает вероятность изгиба. Кроме того, его расположение вдоль нижнего края кирпича означает, что он лишь частично удерживается раствором и в основном последним слоем штукатурки. Кроме того, когда полоса зажата между рядами кирпичей, она с меньшей вероятностью подвергается воздействию воздуха, даже если раствор пористый или плохо заполненный. Это было важно, поскольку воздействие воздуха и влаги вызывает коррозию стержней и в конечном итоге приводит к ослаблению плиты. Для сравнения, стальные стержни в плитах Джамшедпур лежат в нижней части плиты и минимально защищены от воздействия только слоем штукатурки. Как показано на рис. 1, сегодня во многих зданиях слой штукатурки отвалился, обнажив проржавевшие стержни внутри.

Хотя заманчиво отбросить плиты в Джамшедпуре как простой случай плохого или неадекватного дизайна, другая картина возникает, когда мы триангулируем структурную эффективность и характеристики здания с другими факторами, в частности с составом строительной рабочей силы. Почти каждый инженер в Индии конца девятнадцатого и начала двадцатого века, будь то из рядов колониальных общественных работ или частных строительных подрядчиков, работал с в основном неформальной рабочей силой, которая включала большое количество сельских мигрантов, которые взялись за строительные работы в качестве сначала, а часто и только вступают в наемный труд. В Джамшедпуре большую часть рабочей силы составляли адиваси [коренные жители], которые жили на месте строительства города и вокруг него. Хотя многие рабочие могли быть знакомы с кладкой кирпича, другие аспекты, такие как специальные растворы или работа со сталью, были бы для рабочих новыми. Кроме того, в течение этих десятилетий, хотя число квалифицированных инженеров и технически подготовленных руководителей росло, темпы строительных работ по всей стране намного превышали имеющиеся технические навыки. Следовательно, тщательный надзор почти всегда был затруднен. Такие требования означали, что средний строительный проект требовал рационализированного набора спецификаций, чтобы основные архитектурные, структурные и строительные цели могли быть достигнуты с помощью имеющейся квалифицированной и неквалифицированной рабочей силы.

В этом контексте конструкция плит Джамшедпур явно была ответом на специфические условия работы очень амбициозного, но беспрецедентного проекта в относительно отдаленном месте. Они должны были легко собираться. Что касается инструкций, каменщику нужно было только сказать, что после каждого ряда (или каждого чередующегося ряда, в зависимости от размера плиты) они должны помещать стержень вдоль стыка и продолжать в том же духе. И после того, как основная плита была построена, нижняя поверхность, то есть потолок, должна была быть оштукатурена богатой смесью. Супервайзеру необходимо было следить за техническими характеристиками растворной смеси, что требовало внимания только во время смешивания. Учитывая присущую прочность таких материалов, как кирпич и известковый раствор, следуя основным процедурам, можно получить конструкцию значительной прочности. С другой стороны, в полу Kleine мелкие детали, такие как размер фальца на каждом кирпиче, зазор между стальной полосой над платформой и последовательность рядов на кромке и обычных рядов, требовали дополнительных инструкций и надлежащего контроля. для того, чтобы убедиться, что процесс был выполнен правильно. Каждая из этих деталей будет способствовать повышению эффективности структурных характеристик, но потребует большей точности в конструкции. Поэтому неудивительно, что пол Кляйна как идея и передовая практика циркулировали среди высших эшелонов колониальной строительной индустрии, то есть как запатентованная технология и в профессиональных публикациях, которым покровительствовали обученные инженеры.

Если мы представим производство здания как совокупность материалов, процессов, людей и строительных технологий конца девятнадцатого и начала двадцатого веков, это покажется невероятно разнообразным набором практик. Это дезагрегирует такие категории, как колониальные или местные/коренные, которые, к сожалению, неадекватны для описания сложных совпадений в том, как были построены здания. В рамках траектории появления железобетона в мире и в Южной Азии армированная кирпичная кладка отрывается как локальная касательная. И в самой категории армированной кирпичной кладки есть несколько нитей от точно спроектированного пола Кляйне до в значительной степени импровизированных плит в Джамшедпуре. В то время как большие силы технологических изменений формировали строительство в регионе Южной Азии, каждый экземпляр архитектурного производства находился в пределах определенных сетей ресурсов, рабочей силы и знаний. Расшифровка таких деталей и отслеживание актуализации архитектурного произведения открывает новые историографические возможности для истории колониальной и южноазиатской архитектуры.
