Чем засыпать дренажную трубу: Чем засыпать закрытую дренажную систему во дворе

Чем засыпать закрытую дренажную систему во дворе

Когда траншея готова и дренажные трубы уложены, их нужно засыпать. Логично использовать для засыпки грунт, который перед этим выкопали. Логично – но не всегда верно! Если траншея во дворе частного дома, то грунт может быть плодородным, содержать органику, гумус. Таким грунтом засыпать нельзя: плодородные почвы, чернозем и органика со временем слеживаются и дают серьезную усадку, их нельзя нормально уплотнить.

Нужно засыпать чем-то другим. Тогда чем?

Когда начинать обратную засыпку

Перед тем, как засыпать траншею, нужно:

• Уложить дрены.
• Поставить фильтры, чтобы трубы не заилились: на песчаных и супесчаных грунтах — из геотекстиля; на суглинках и глинах — из кокосового волокна.
• Провести испытания на герметичность дрен.
• Оформить акт и получить разрешение на обратную засыпку.

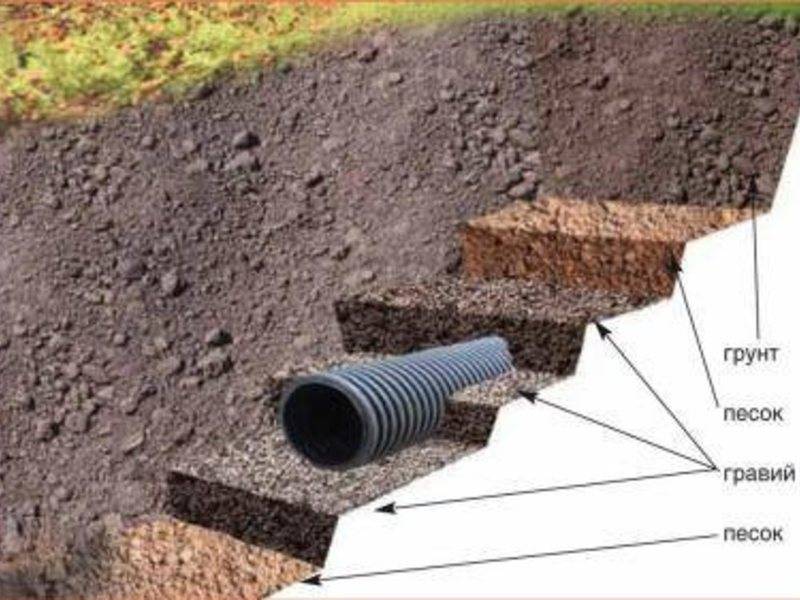

Правила обратной засыпки

Для засыпки нужно брать грунты, которые практически не меняют своего состояния от воды, мороза, ветра. Например, крупные супесчаные и песчаные грунты (но не пылеватые пески!).

Чтобы при засыпке не повредить дрены и не сместить их с оси, засыпку делают поэтапно:

1. Грунт засыпают под стыковые соединения и уплотняют.
2. Подбивают пазухи между дреной и дном, уплотняют ручными трамбовками.
3. Засыпают послойно и уплотняют грунт в пазухи между дреной и стенами траншеи. Здесь можно работать экскаваторами, бульдозерами, а трамбовать — виброплитами до 100 кг, с двух сторон одновременно. Толщина слоя — до 25 см.
4. Засыпают и уплотняют защитный слой. Защитный слой над трубой должен быть минимум 25 см, если у вас металлическая или железобетонная труба, и не меньше 40 см, если труба керамическая, асбоцементная или пластмассовая.

Чтобы не повредить трубы, сначала траншею присыпают вручную слоем 25–30 см. А дальше уже можно бульдозером.

5. Последний этап — верхний слой. На защитный слой засыпают песок экскаваторами, бульдозерами послойно. Толщина слоя — максимум 30 см. Чем хуже материал пропускает воду, тем толще должен быть слой. Уплотняют его катками до 10 тонн. Сверху на засыпку укладывают немного дерна (земельно-растительный слой).

Как и чем уплотнять грунт при засыпке траншеи

На первых этапах грунт подается небольшими порциями и уплотняется послойно катками до естественной плотности. Обратную засыпку делают немного выше поверхности земли — грунт еще уляжется и просядет. После засыпки нужно наблюдать за траншеей, вовремя подсыпать, устранять просадки.

Чем уплотнять траншею

Все зависит от типа грунта:

• Глинистые грунты (связные грунты, глины более 12 %) — катками, трамбованием, вибротрамбованием. К связным относятся также илистые и торфяные грунты.
• Малоглинистые грунты (малосвязные, глины до 11 %) — укаткой, трамбованием, вибротрамбованием.
• Грунты почти без глины (несвязные, глины меньше 3 %) — вибрированием и вибротрамбованием.

Крупнообломочные грунты не уплотняют катками.

Теперь разберемся, чем непосредственно засыпать. Из той земли, что была выкопана, чаще всего делают засыпку на последнем этапе, на защитный слой, а внизу используют другие материалы. Рассмотрим каждый подробно.

Глина

Чаще всего ненагруженные места засыпают глинистым немерзлым грунтом — это места, где не ездят машины, где ничего не строят, а просто ходят. Глинистый грунт хорошо защищает от воды и усадки. В СНИП его именуют «непросадочным», коэффициент просадочности свыше 0,92.

Песок, щебень, галька

Песком и щебнем обычно засыпают дно траншеи. Это защитит трубы от грунтовых вод.

Если вы делаете дренаж на просадочных грунтах или на участках, где есть дорожное покрытие (например, двор в частном доме или площадка у гаража), то траншею засыпают песчаным грунтом, щебнем, галечником, другими малосжимаемыми материалами размером от 10 до 50 мм по ГОСТ 25100.

К просадочным грунтам относятся лессы и лессовидные суглинки, пылевато-глинистые грунты. Они очень пыльные, похожие на муку; их пористость видна невооруженным глазом. 50 % их состава — это пылевые фракции, иногда примешивается до 20 % глины. Обычно они желтого, красноватого и серо-желтого цвета. Такие грунты при увлажнении дают сильную усадку даже от собственного веса, поэтому их нужно укреплять. В России их много, в том числе в Московской области.

У лессовых грунтов есть характерные трещины и светлый цвет — от желтого до серого

Если траншея не на проезжей части, то берется связный или малосвязный грунт (с небольшим количеством глины). В основе может быть песок, гравий, щебень. Если дренаж укладывается на проезжей дороге, то засыпку делают из песка и крупнообломочного грунта. Крупнообломочный грунт — это грунт, у которого 50 % частиц диаметром от 2 мм. Он относится к полускальным, выдерживает большие нагрузки.

Если вы работаете с песком летом, то после засыпки и уплотнения его надо обильно пролить водой. Когда он впитает воду, дополнительно сделать 5 проходов катком. Это позволит максимально уплотнить траншею и защитит от усадки.

Крупнообломочный грунт

Если траншея пересекает другие коммуникации— например, кабель или трубопровод, — то ее также подсыпают песком, щебнем, галькой по всему поперечному сечению траншеи на высоту до половины диаметра пересекаемой трубы/кабеля.

Узкие пазухи, где нельзя уплотнить грунт техникой, засыпают только малосжимаемым гравийно-галечниковым, песчано-гравийным грунтом или крупным песком и щебнем.

Суглинки и супески

Если гальки или щебня нет, то можно взять суглинистый или супесчаный грунт, но такая замена потребует консультации инженера: суглинки сложнее уплотнять, чем песок. Впрочем, если их уплотнить, то они также устойчивы к деформациям от мороза и не боятся нагрузок.

Чем точно нельзя присыпать

Чем нельзя делать обратную засыпку:

• Грунтом, в котором есть камни больше 5 см (если крупнообломочный грунт не предусмотрен по правилам).
• Комьями мерзлой земли, холодной земли со льдом.
• Грунтом, в котором есть крупные сухие комья.
• Пылеватыми грунтами.
• Черноземом, грунтом с содержанием навоза, компоста, гумуса.
• Грунтом с мусором — кусками бетона, черепками керамики, обломками древесины.
• Черноземом.
• Песчаными и глинистыми грунтами, в составе которых есть от 3–5 % органики и от 0,3 % водорастворимых солей по массе.
• Слишком влажным или пересушенным грунтом. В идеале влажность грунта для засыпки должна составлять 15–20 %.

Хорошая дренажная система защитит ваши посадки от замерзания, погреба от затопления, а двор — от наледи и больших луж. Не пренебрегайте ею!

На какую глубину закапывать дренажную трубу: 3 варианта

Автор Виталий Агафонов На чтение 7 мин. Просмотров 46.6k. Опубликовано 27.02.2020

Спроектировать и рассчитать, какую глубину закладывать дренажный канала – значит обеспечить оптимальную работу водоотводной системы на участке и сохранить ее эффективность на долгие годы.

Нужно определить глубину залегания потоков грунтовых вод. Для этого фиксируют уровень воды в ближайших скважинах, уходящих вглубь грунта на 5 – 15 метров. По отметинам на стенах колодцев определяется подъем воды во время весеннего подтопления.

Для справки: в средней полосе России грунтовые воды находятся ниже поверхности земли на 2-2,5 метра. Участки, граничащие с естественными водоемами, могут подвергаться подтоплению подземными источниками.

Содержание

1. Глубина закладки дренажных труб
2. Анализ участка
3. Какая глубина для разных типов дренажа
4. Рассчитываем по глубине замерзания
5. Рассчитываем по толщине фундамента
6. Коротко о главном

Глубина закладки дренажных труб

Минимальный уровень заложения дрен рассчитывается с учетом их устойчивости к физическим и температурным нагрузкам.

При максимально глубокой прокладке водоотводной канавы используются трубы повышенной прочности.

В непрочных грунтах трубы укладываются на специально выложенное основание.

Чем глубже закладываются дрены и колодцы, тем больше требуется сил и средств на монтаж. Дренажные системы бывают двух видов:

1. Поверхностная, с глубиной залегания каналов – 0,3-0,4 метра.
2. Глубинная, канализационные траншеи копают до 3 метров.

Чтобы определить, на какую глубину закапывать дренаж, нужно знать структуру почвы. Все зависит от ее плотности.

Необходимо учитывать величину промерзания грунта в вашем регионе, чтобы трубы оказались заложенными на уровне, превышающем ее значение.

При монтаже водоотводной системы возле здания дрены пролагаются ниже его основания. Оптимальная глубина дренажной канавы составляет 1,1-1,3 метра. На садовом участке трубы опускают не более чем на 150 сантиметров. Канавы копают на расстоянии 5-10 метров друг от друга.

Специалисты советуют рыть траншеи глубже расчетной величины на пару десятков сантиметров, чтобы было место для укладки «подушки» на дно канала. Не следует забывать об уклоне в направлении коллектора.

Анализ участка

Способ диагностики почвы, на впитывание влаги. Выкопать небольшую яму, глубиной до полуметра и залить водой. Если за сутки вся влага уйдет в грунт, то естественного дренажа будет вполне достаточно. Если же вода осталась на прежнем уровне или понизилась незначительно – необходим дополнительный водоотвод.

До начала работ по установке водоотвода, следует начертить план дренажной системы, рассчитать ее уклон. Это можно сделать с помощью карты, по отмеченным на ней высотным точкам. Если таковой не имеется, понаблюдайте за дождевой водой: куда она стекает, туда и нужно направить водоотвод.

При ровной поверхности участка, глубину закладки дренажа участка, следует постепенно увеличивать по направлению к финальному отрезку дренажа. Если постройки находится на возвышенности, то канавки одинаковой глубины роют в сторону естественного уклона.

Глубина дренажных конструкций устанавливается в соответствии с намеченными задачами. А именно:

• Для отвода дождевых потоков с участка подойдут неглубокие канавки по 10-15 см.
• Чтобы обезводить поверхность почвы для улучшения роста цветов и кустарников, нужно выбрать способ засыпного или закрытого типа, при котором глубина дренажа предусмотрена от 40 до 60 см.
• Если речь идет о благополучии фруктовых деревьев, растущих на чрезмерно влажном участке, то нужно устроить дренаж таким образом, чтобы он отводил излишки воды от корней растений. Для небольших деревьев глубина водоотвода – до 1,2 метров.
• Защитить фундамент и само здание от негативного воздействия влаги может только закрытая система водоотведения. В этом случае глубина напрямую соотносится с толщиной фундамента: минимальное залегание дренажной трубы – полметра от его подошвы.

Прокладывать дрены нужно вдоль всего периметра территории. Глубина дренажа на участке рассчитывается по уровню промерзания грунта зимой и глубине фундамента здания. Данные представлены в таблицах, ниже.

Какая глубина для разных типов дренажа

Дренажная система, заложенная ниже уровня промерзания грунта, обеспечит отведение талых и грунтовых вод в течение всего года. При этом следует соблюсти правильный уклон системы по направлению стока (на погонный метр):

• для глинистой почвы – 2 см;
• для песчаного грунта – 3 см.

Глубинный дренаж защищает фундамент дома. Обычно используют два способа подземного водоотведения:

1. Кольцевая система. Вдоль периметра здания кольцеобразно укладывают гнущуюся трубу. Глубина дренажной трубы – 500 мм ниже подошвы фундамента. В данной конструкции нет углов, дренажные колодцы не требуются. Кольцевой дренаж считается малобюджетным. Однако он малоэффективен, пригоден для зданий без подвальных помещений, построенных на глинистой почве.
2. Пристенный водоотвод. Максимально удаляет излишки влаги от основания фундамента, сохраняет сухость в подвале на продолжительное время. Требует значительных финансовых затрат, обусловленных более сложным монтажом и необходимостью установки дренажных колодцев.

Дренажные колодцы оберегают трубы от засоров, способствуют обслуживанию системы, выполняют коллекторные функции. Глубина заложения дренажа должна отсчитываться, начиная с 30 см от основания фундамента.

При проведении работ по обустройству дренажной траншеи руководствуются регламентами СНиП. Правила запрещают отвод ливневых вод к местам, населенным животными, речкам, заболоченным низинам.

На поворотах и через каждые 20 метров водоотводной трассы устанавливают колодцы для ее обслуживания. Глубина дренажного колодца такая же, как глубина дренажной канавы. Дно колодца должно быть ниже перфорированной трубы на 10-15 сантиметров.

Кроме мелко заглубленного поверхностного и глубокого пристенного способа водоотведения, используется банальный ливнесток с крыши, который уводится в грунт.

Рассчитываем по глубине замерзания

Для определения правильной глубины дренажа на участке нужно отнять диаметр трубы от значения глубины замерзания грунта конкретного района:

• 300 мм – размер трубы не превышает полуметра;
• 500 мм – дрены диаметром больше 50 сантиметров.

Результат покажет минимальную глубину водоотводной канавы. Для примера произведем расчеты в городе Иркутск, для глинистого участка:

Следовательно, в Иркутске, минимальное залегание дренажной системе 1,6 метра.

Узнать уровень промерзания для вашего региона можно из интернета, в справочниках у проектирующих компаний.

Средняя полоса Российской Федерации промерзает до 1,5 метров. Это средний показатель, который сокращается до 1 метра 15 сантиметров в местах обильных снегопадов.

Главным климатическим показателем, влияющим на глубину промерзания, является температура: чем она выше, тем меньше уровень замерзания грунта. При установке дренажа также нужно учитывать состав почвы. Например:

на основе табличных данных справочного пособия 131.13330.2018

При обустройстве дренажной системы в условиях переизбытка влаги в грунте, необходимо укладывать трубы глубже уровня замерзания почвы.

Рассчитываем по толщине фундамента

В данном случае также поможет простое арифметическое действие. К значению глубины основания дома прибавить еще полметра. Этого достаточно, чтобы предотвратить подмывание фундамента. Например:

Расчет поможет создать дренажную систему на правильной глубине.Заранее удалить влагу и предотвратить сырость в подвалах и подмывание основы здания.

Важно учитывать сезон проведения строительных работ. Весной подземные воды максимально приближаются к поверхности земли, а летом – удаляются вглубь. Самый низкий их уровень наблюдается зимой.

При расчете глубины заложения дрен на участке, можно обращать внимание на среднюю толщину снежного покрова в конкретной местности. Снег является неплохим естественным утеплителем.

Профессионалы советуют сочетать оба способа расчета глубины закладки системы водоотведения, чтобы выбрать оптимальные параметры – те, что больше, с запасом.

Правильно рассчитанная схема дренажной системы обеспечит ее бесперебойную работу, позволит более рационально использовать силы и ресурсы.

Коротко о главном

Еще до начала работ по установке водоотвода, следует начертить план дренажной системы, рассчитать ее уклон. Это можно сделать с помощью карты, по отмеченным на ней высотным точкам. Если таковой не имеется, понаблюдайте за дождевой водой: куда она стекает, туда и нужно направить водоотвод.

Рассчитайте на какой глубине делать дренаж по описанным выше методам. С учетом промерзания грунта, плотности почвы, учтите запас на подушку и диаметр трубы. Увеличивайте глубине с учетом уклона.

Как слить воду из водопроводной системы вашего дома

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Обновлено 02.06.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Адриана Санчес

Обзор проекта

Хотя это и не является обычной задачей, иногда необходимо опорожнить водопроводные трубы вашего дома. Некоторые распространенные причины для этого включают решение проблемы гидравлического удара, закрытие сезонного имущества на зиму или капитальный ремонт сантехники, например, замену или удлинение основных водопроводных линий. К счастью, хотя осушение водопроводных труб в доме может показаться сложной задачей, на самом деле это очень просто. Давайте подробнее рассмотрим причины, по которым вы можете это сделать.

Гидроудар

Гидравлический удар (также называемый гидравлическим ударом) – это ситуация, при которой водопроводные трубы громко стучат, когда краны включаются и закрываются, или когда устройство внезапно запускает или прекращает подачу воды.

Сезонное отключение

Слив водопроводных труб — один из многих пунктов контрольного списка подготовки к зиме. Это особенно важно, когда недвижимость в холодном климате будет оставлена ​​без присмотра на зиму. Прорвавшиеся замерзшие трубы могут заполнить пустой дом тысячами галлонов воды и причинить ущерб на многие тысячи долларов.

Капитальный ремонт сантехники

Хотя слив всей системы не является частью каждого крупного ремонта или дополнения к домашней водопроводной системе, иногда это может быть необходимо, например, когда монтируется ванная комната в подвале, а сантехнические трубы, лежащие над установкой, необходимо слить, когда новый трубы подключены к существующей системе.

Опорожнение водопроводных труб вашего дома и повторное заполнение их после завершения работ — очень простой процесс.

Оборудование/инструменты

• Ванны и смесители

Материалы

• Ткань или полиэтиленовая пленка (по желанию)

1. Перекрыть водяной клапан

   Перекройте главный водяной клапан на счетчике воды.

2. Откройте краны раковины

   Начиная с верхнего этажа, откройте все краны в раковине. Это позволит воздуху попасть в систему, что поможет потоку воды при опорожнении системы.

3. Откройте кран в стиральной машине

   Спуститесь в подвал или на самый нижний уровень в вашем доме и откройте кран в стиральной машине или самой нижней раковине. Дайте стечь всей воде с верхних этажей.

4. Откройте смеситель для ванны или душа

   Теперь откройте все краны в ванной или душе.

5. Смыв во всех туалетах

   Смойте все туалеты, опустошив баки.

6. Оставить краны в открытом положении

   Если вы оставляете имущество без присмотра (например, уезжаете из загородного дома на зиму), оставьте краны в открытом положении. Ни из каких кранов не должно течь вода, за исключением возможного незначительного остаточного подтекания из самого нижнего крана, когда вода, оставшаяся в трубах, вытекает.

Совет

Когда дом остается без присмотра в течение длительного времени, стоячая вода в унитазах, сифонах раковин, сифонах ванн и стоках в полу может испаряться, удаляя дренажное уплотнение, которое не дает канализационным газам подниматься в дом. Некоторые эксперты рекомендуют закрывать сливы и унитазы ватными тряпками или полиэтиленовой пленкой, чтобы канализационная система не попадала в дом во время длительного отсутствия.

Как заполнить трубы водой

Изменение направления потока воды и повторное заполнение всех труб — это простой вопрос обращения вспять того, что вы сделали для осушения труб.

1. Закройте кран в подвале

   Закройте кран в подвале или кран на самом низком уровне в доме.

2. Закройте верхние краны

   Теперь закройте все верхние краны. Закрытие кранов позволяет воздуху оставаться в трубах для перезарядки воздушных камер, которые могут быть в водопроводной системе вашего дома.

   Совет

   Рекомендуется закрыть все краны, кроме самого нижнего уровня, например, крана для стирки в данном случае. Когда вы открываете или снова включаете систему, рекомендуется открывать главный клапан медленно и только наполовину. Когда вы получите устойчивый поток воды из крана для стирки, закройте его и слушайте, чтобы система наполнилась и стала полностью герметизированной. Это можно сделать, прислушиваясь к течению воды. Когда поток больше не слышен, вы можете полностью открыть клапан. Если это задвижка (круглая ручка), когда вы полностью откроетесь, поверните ее на 1/4 оборота. Причина этого в том, что старые клапаны под давлением могут выйти из строя при повторном включении. Откручивание клапана поможет предотвратить его замерзание (заклинивание) для будущего использования.

3. Откройте главный водяной клапан

   Откройте главный водяной клапан, чтобы вода снова попала в ваши трубы.

4. Включите краны

   Один за другим, начиная с кранов самого высокого уровня, включите краны и дайте воздуху/воде выплеснуться, пока из крана не потечет только чистая вода. Сначала вы можете увидеть обесцвеченную воду, но это нормально.

5. Открыть другие краны

   Откройте краны в душе, чтобы вода снова попала в эти трубы.

6. Смыть туалеты

   Смойте туалеты, чтобы наполнить резервуары.

7. Отключить краны

   Как только вода станет чистой, закройте краны. Начните с самого высокого этажа и продвигайтесь вниз по дому. В следующий раз, когда вы воспользуетесь краном, вы можете время от времени разбрызгивать воду, но трубы быстро удалят оставшийся воздух.


Заполнение наружной канализации бетоном для уменьшения стоячей воды

спросил 3 года, 1 месяц назад

Изменено 3 года, 1 месяц назад

Просмотрено 724 раза

У меня есть полуоткрытый слив, который выглядит так (решётку я снял):

Контейнер слива пластиковый, и от низа слива до трубы, где вода уходит из канализации.

Эта вода никогда не испаряется и со временем превратилась в компост. Это плохо да? Стараюсь периодически опорожнять.

Я хочу заполнить нижние 6 дюймов водостока бетоном, чтобы свести к минимуму количество стоячей воды.

Подходит ли бетон для использования? Кажется неправильным заполнять пластиковый контейнер бетоном. Была ли какая-то веская причина, по которой этот сток был спроектирован таким образом? Если я не использую бетон, какой материал мне следует использовать?

• вода
• бетон
• дренаж
• отстойник

Отстойники обычно имеют стоячую воду, как упоминает Джейсен, отчасти потому, что они являются ловушкой для отложений, чтобы предотвратить попадание мусора в ливневую канализацию. Весь этот «компост» не попал в ливневую канализацию. Вы также, вероятно, не хотите, чтобы компост попал в вашу трубу и, возможно, забился. Более глубокая выгребная яма означает, что вам придется реже ее чистить.

Вас беспокоит что-то конкретное?

2

В прошлый раз я проверял инструкцию по установке аналогичной сливной ямы, там было сказано залить дно бетоном.
