Довольно часто в строительстве применяется такой материал, как OSB – ориентированно стружечная плита. Она широко применяется не только в каркасном строительстве, но и при внутренней или наружной отделке уже имеющихся построек. Это отлично зарекомендовавший себя материал, но, технология его монтажа на стены подразумевает наличие небольших зазоров в местах стыков соседних листов. Поэтому, не менее часто встает вопрос: чем заделать стыки осб плит на стене?

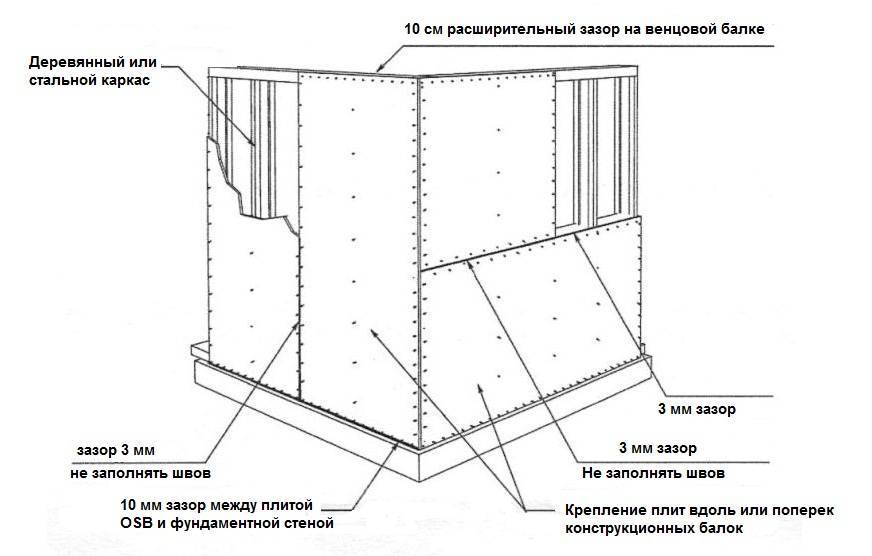

Зачем вообще нужен зазор

Прежде, чем начинать разговор о том, как заделать все имеющиеся щели, необходимо разобраться в том, зачем нужны зазоры между плитами и почему строители настоятельно рекомендуют их оставлять при монтаже обшивки или возведении дома из панелей. Примечательно, что пришедшая к нам из США и Канады технология каркасного строительства зачастую представлена видеороликами, в которых этих самых зазоров вовсе не оставляют. Почему?

Все дело в климате и температурном режиме. Ролики, которые можно увидеть в сети, в большинстве случаев демонстрируют возведение или отделку домов в южной части США. Если взглянуть на материалы из Канады, там эти швы присутствуют всегда. На юге не столь выражены температурные изменения, связанные с временем года, а также колебания температуры воздуха в разное время суток. На севере все по другому.

Колебания температуры здесь достигают существенных значений и это не может не сказываться на конструкционном материале. В данном случае – на осб плитах. Они меняют свои геометрические размеры в связи с изменениями влажности и температуры, а следовательно, при плотном монтаже могут попросту деформироваться и выгнуться, если не будут иметь немного свободного места для компенсации изменений геометрических размеров.

Как заделать

С учетом того что стружечные панели будут смонтированы в нашей стране, где перепады температур в зимнее и летнее время очень резко выражены, заделка швов на осб стенах должна осуществляться каким-то пластичным материалом, способным сжиматься и не препятствовать изменениями размеров плит. На выбор будет два основных варианта:

• Герметик, способный противостоять изменениям температур и имеющий необходимую пластичность. Следует очень тщательно выбирать конкретную марку по всем характеристикам – разные типы герметиков применяются для разных целей и для конкретной задачи нужен стойкий к перемене температур и влажности вариант.
• Специальная пластичная шпатлевка. Она должна сохранять пластичность даже после полного высыхания. Наносить данный материал можно без специального приспособления в виде пистолета. Однако, расход шпатлевки будет существенно выше, чем у герметика и наносить ее сложнее.

Оба варианта имеют свои достоинства. Герметик очень удобно наносить, благодаря специальной форме выпуска в тубах. С помощью специального пистолета он просто выдавливается непосредственно в стык и все. Шпатлёвку необходимо наносить шпателем и тщательно разравнивать. Впрочем, после нанесения герметика, получившийся шов также нуждается в выравнивании шпателем.

Важно: при заполнении стыков шпатлевкой необходимо тщательно контролировать заполнение зазора смесью. Если заполнить стык недостаточным количеством раствора, он может слабо закрепиться внутри и через некоторое время просто выпадет. Придется все переделывать заново.

Чтобы не испачкать герметиком или шпатлевкой слишком обширное пространство, по обе стороны от шва наклеивают полоски малярного скотча. После того как полость будет заполнена, малярный скотч снимают и дожидаются полного высыхания нанесенного состава. Когда все просохнет, можно придать поверхности еще большую гладкость, используя наждачную бумагу или шлифовальную машинку.

WikiPotolok

Заделка швов. Способы заделки швов между плитами ОСБ

Заделка швов зачастую процесс не менее долгий и трудоемкий, чем вся последующая отделка. А от качества заделки шов между плитами гипсокартона или ОСБ зависит и эстетика будущей отделки, и ее прочность. Метод заделки швов зависит в первую очередь от материала стыкуемых элементов, например – при монтаже и отделке дома из ориентированно-стружечных плит требуется не только оставлять компенсационные зазоры между ОСБ-плитами стен и перекрытий, но и решать вопрос по месту: какие стыки ОСБ нужно заделывать, а где шовные заделки не нужны и даже вредны.

Заделка швов плит ОСБ – важнейший этап стройки. От примененных материалов и способа шовного соединения плит зависит не только финишная эстетика декора, но и основные качества – прочность и надежность дома в целом. Дома из ОСБ-плит сегодня все более популярны: недорогие, быстрые в монтаже, с неплохими экологическими качествами, обусловленными наполнителем плит – натуральной древесине в виде щепы. Но специфика плит, сформованных с заполнителем из щепы, да еще и расположенной не хаотично, а равномерно, предполагает особый подход к заделке стыков. Ведь при колебаниях влажности воздуха открытая древесина – по сути края щепок это мини-торцы с капиллярами, способна впитать влаги достаточно, чтобы увеличиться в размере, вследствие чего плиты могут получить деформации от упора в месте стыка. Поэтому зазор в 3-5 мм обязателен по технологии монтажа плит, что, конечно же, не отменяет специальной грунтовки торцов плит герметиками в целях биозащиты и гидроизоляции, которая тоже предусмотрена технологией монтажа ОСБ-домов.

В каких случаях достаточно грунтовки торцов ОСБ

Не всегда шов между плитами ОСБ нужно замоноличивать – есть конструкции и «пироги» стен, в которых можно и даже нужно оставлять изолированные зазоры. Например:

• Плитами ОСБ обшит каркас по фасаду, затем будет смонтирован утеплитель и декоративно-защитный сайдинг. В таком случает швы герметизировать нет никакого смысла.
• Аналогичные случаи внутренней отделки – когда по плитам ОСБ планируется монтировать облицовочную плитку. Это вариант пола, стен или потолка – в любом случае плиты закрыты, а открытые швы служат для компенсации тепловых удлинений.
• При укладке плит ОСБ в качестве чернового выравнивающего пола и под финишный слой ламината, кварцвинила, линолеума и др. напольного покрытия.

По-простому говоря, заделывать швы плит ОСБ внутри дома нужно только для улучшения эстетики отделки – ведь обои и окраска будут выглядеть прекрасно только при условии идеально ровного, гладкого основания. На фасаде плиты ОСБ крайне редко оставляют открытыми, защищая всего лишь парой слоев латексной краски – это вариант дачной постройки из недорогих плит ОСБ. Под отделку фасада плиты применяют в закрытом утепленном пироге, под панельную обшивку, блок-хаус и так далее – вариантов прочного декора множество; при этом для плит ОСБ важно изолировать торцы, а в некоторых случаях и плоскости плит краской или ПВА, зазоры же оставляют без всякого герметика.

Заделка швов ОСБ под отделку

Для жилых помещений и хозпостроек есть один бюджетный, но проверенный вариант – это густая смесь из ПВА с мелкими сухими опилками. На поверку такой самопальный герметик может дать фору брендовому составу: адгезия отличная, заделка эластична, не боится ни жары ни мороза. Делается густая смесь, примерно на две части густого ПВА – одна часть опилок (по объему), в зависимости от густоты клея можно понемногу добавлять опилок, добиваясь густоты как у шпаклевочного состава. Время жизни у смеси достаточное, чтобы без спешки затереть стыки плит. ПВА применяют и для грунтовки по ОСБ, и для изоляции торцов плит в малоответственных постройках, клеевая изоляция может прослужить несколько лет до ремонта.

В специализированных магазинах часто можно видеть маркеры на полках с герметиками и шпатлевками – «не подходит для ОСБ». Действительно, по ОСБ, впитывающему воду как губка, требуются густые и желательно неводные составы. Это может быть акрилово-латексная более дорогая, зато очень эластичная шпатлевка в готовом к применению виде. остается только подготовить стык – если он широкий, то применить серпянку или любую ленту для заделки стыков ГКЛ и ОСБ, затем заполнить шов густой шпаклевкой и затереть заподлицо. Под обои и окраску плиты дополнительно грунтуют, и все шовные заделки следует закончить до первой грунтовки.

Для сухого помещения под отделку не обязательно тратиться на дорогой силиконовый герметик, но если отделывается кухня или ванная – то оптимален герметик на базе силикона или полимерный. Для наружной отделки тоже требуется полимерный состав, остающийся эластичным при любой наружной температуре. Внутри жилой комнаты можно применить и акриловый герметик, и аналогичную шпаклевку, и клей ПВА с мелким древесным наполнителем. Но применение герметика в тубах и заполнение шва из монтажного пистолета дает немалое преимущество в скорости работ, а кроме этого, стыки получаются ровнее и зачастую даже не требуется проклейки бумагой или серпянкой. Герметик выдавливается в шов, а излишек снимают шпателем. После высыхания состава (через два часа для акрилового герметика) поверхность готова под грунтовку и отделку. Полное твердение большинства герметиков наступает через неделю-две, но для отделочных работ прочности шва вполне достаточно.

Герметичны ли OSB? – RPA

Строители и исследователи в Северной Америке и Европе сообщают, что воздух может просачиваться прямо через ориентированно-стружечные плиты

Большинство строителей считают – и GBA уже давно сообщает – что ориентированно-стружечные плиты (OSB) являются хорошим барьером для воздуха. Если строитель использует высококачественную ленту, такую ​​как Siga Wigluv, ленту Zip System или всепогодную гидроизоляционную ленту 3M, для герметизации швов обшивки, обшивка стен и крыши OSB может выступать в качестве основного воздушного барьера здания.

В последние месяцы, однако, многие эксперты по строительству были удивлены, прочитав сообщения о том, что некоторые марки OSB могут быть негерметичными. Заявленная утечка происходит не из-за плохо проклеенных швов OSB; вместо этого воздух якобы просачивается через сами панели OSB, даже когда швы безупречно проклеены. Хотя этот тип утечки воздуха кажется маловероятным, накапливаются доказательства того, что к сообщениям следует относиться серьезно.

Среди последних разработок:

• Ирландский инженер Найл Кроссон сообщил о проблемах с двумя зданиями, обшитыми OSB, которые были слишком негерметичными, чтобы соответствовать стандарту воздухонепроницаемости Passivhaus.
• Архитектор Ричард Педранти и консультант по энергетике Пит Варго в 2014 году провели испытания на строительной площадке, которые убедили их в утечке воздуха через OSB Weyerhaeuser, установленную на стенах проекта Passivhaus в Скрэнтоне, штат Пенсильвания.
• Три бельгийских исследователя — Дж. Лангманс, Р. Кляйн и С. Роэлс — опубликовали результаты лабораторных испытаний, показывающие, что некоторые европейские марки OSB не очень герметичны.

Определение допустимой утечки воздуха

Что такое воздушный барьер? В Северной Америке некоторые строительные нормы и правила приняли следующее определение: «воздухонепроницаемый материал» определяется как материал с коэффициентом утечки не более 0,02 л/сек-м² при 75 Па. это определение. «Число 0,02 было основано на предложении Гаса Хандегорда, — сказал мне Лстибурек. «Он предложил определить воздухонепроницаемый материал по сравнению с гипсокартоном. Мы протестировали гипсокартон, и коэффициент утечки воздуха для гипсокартона был немного ниже 0,02.

Международный жилищный кодекс 2009 г. основывает свое определение «воздухонепроницаемой изоляции» на приведенном выше определении «воздухонепроницаемого материала». Кодекс определяет воздухонепроницаемую изоляцию как «изоляцию, имеющую воздухопроницаемость, равную или менее 0,02 л/сек-м² при перепаде давления 75 Па, испытанную в соответствии с ASTM E 2178 или E 283».

Национальный строительный кодекс Канады также включает приведенное выше определение воздухонепроницаемого материала. (После того как канадские нормы приняли это определение, компания DuPont, крупный производитель домашней одежды, оказалась в затруднительном положении. По словам Лстибурека, домашняя пленка Tyvek, широко рекламируемая как воздухонепроницаемый материал, не соответствовала канадскому стандарту. «Они не могли продавать Tyvek как барьер для проникновения воздуха в Канаде», — сказал Лстибурек. Чтобы решить эту проблему, DuPont разработала новую версию Tyvek для канадского рынка, которая была более воздухонепроницаемой, чем продукт, который они продавали в течение многих лет.

В полезном онлайн-документе «Воздухопроницаемость строительных материалов» представлены результаты лабораторных испытаний в Канаде скорости утечки воздуха через различные материалы. Эти лабораторные испытания показали, что следующие материалы считаются воздухонепроницаемыми: алюминиевая фольга, кровля из EPDM, фанера, XPS, ДСП и гипсокартон. Асфальтовый войлок (как войлок №15, так и войлок №30) не выдержал испытания, так же как и древесноволокнистая плита, пропитанная асфальтом, и пенополистирол.

Когда я спросил Лстибурека о утечке воздуха через OSB, он сказал мне, что, по его мнению, «OSB легко соответствует требованиям 0,02». Он добавил: «Очень трудно достичь стандарта воздухонепроницаемости Passivhaus 0,6 ач50, но я был бы удивлен, если бы слабым звеном [в ограждающей конструкции] была воздухопроницаемость OSB».

В последующем телефонном звонке Лстибурек уточнил. «OSB соответствует североамериканскому определению воздухонепроницаемого материала», — сказал он.

ASHRAE 90.1 включает определение воздушного барьера

Раздел 5.4.3.1.3 («Приемлемые материалы и сборки») стандарта ASHRAE 90.1, типовых строительных норм и правил для коммерческих зданий, утверждает, что следующие «непрерывные воздухонепроницаемые материалы» «приемлемо»: «Материалы с воздухопроницаемостью, не превышающей 0,004 кубических футов в минуту/фут2 при перепаде давления 0,3 дюйма водяного столба. (1,57 фунтов на квадратный фут) (0,02 л/с·м2 при 75 Па) при испытании в соответствии со стандартом ASTM E 2178». Другими словами, это определение соответствует определению Национального строительного кодекса Канады.

Далее в этом разделе ASHRAE 90.1 говорится, что «ориентированно-стружечная плита — минимум 3/8 дюйма». является одним из нескольких материалов, которые «соответствуют требованиям 5.4.3.1.3».

По словам Сэма Гласса, ученого-исследователя Министерства сельского хозяйства США. Лаборатория лесных товаров в Мэдисоне, штат Висконсин, положение ASHRAE 90.1 основано на лабораторных измерениях утечки воздуха через три типа североамериканских OSB. Измерения были проведены канадскими исследователями, результаты которых были опубликованы в статье 2006 года под названием «База данных свойств переноса тепла и влаги для обычных строительных и изоляционных материалов».

Канадские исследователи протестировали три типа OSB (3/8 дюйма, 7/16 дюйма и 1/2 дюйма). К сожалению, марки OSB не были идентифицированы. Все измерения утечки воздуха через эти образцы OSB были ниже порогового значения 0,2 л/с•м² при 75 Па для материалов, препятствующих проникновению воздуха.

Проверка OSB с помощью «воздушного шара» на строительной площадке

Строители, обеспокоенные утечкой воздуха через панели OSB, разработали простой тест на строительной площадке, чтобы продемонстрировать проблему. Прямоугольник полиэтилена (размером примерно 3 фута на 3 фута) временно приклеивается к центру панели обшивки стены OSB (на внешней стороне стены). Весь периметр полиэтилена аккуратно приклеивается к ОСП качественным скотчем типа Siga Wigluv.

Затем с помощью воздуходувки в доме создается давление 50 Па. Если полиэтилен вздувается, это признак того, что через OSB просачивается воздух.

Отчет из Ирландии

Найл Кроссон, старший технический инженер компании Ecological Building Systems в Дублине, Ирландия, опубликовал отчет об утечке через обшивку OSB на веб-форуме LinkedIn: «За последнее время я посетил два сайта. два месяца, стремясь к герметичности пассивного дома. Один из них имел OSB толщиной 12,5 мм [1/2 дюйма], а другой — 18 мм [3/4 дюйма]. Мы изо всех сил пытались достичь требуемого N50 [целевая герметичность 0,6 ач при 50 Па], хотя я не мог винить приложение».

Кроссон продолжил: «Я предложил наклеить воздухонепроницаемую мембрану на часть OSB». Другими словами, ирландские строители решили провести испытание на воздушном шаре.

«В обоих случаях он взорвался!» Об этом сообщил Кроссон. «Затем мы полностью загерметизировали OSB [с помощью мембраны Pro Clima с лентой под названием DA], и это привело к значительному улучшению».

Для получения дополнительной информации см. слайды PowerPoint из презентации Кроссона на эту тему: Герметичность: когда она не настолько герметична, как кажется!

Отчет из Пенсильвании

Ричард Педранти — архитектор из Милфорда, Пенсильвания. Недавно Педранти прислал мне электронное письмо с описанием своих головных болей с Weyerhaeuser OSB.

«Проект, в котором мы столкнулись с утечкой воздуха из OSB, — это новый дом, который мой офис разработал в соответствии со стандартом пассивного дома», — написал Педранти. «Строительство проекта началось в июне 2014 года и расположено в Скрэнтоне, штат Пенсильвания. Это мой первый проект пассивного дома, и я больше всего беспокоился о достижении жесткого требования к воздухонепроницаемости 0,6 ач при 50 Па… Наша команда потратила много времени на то, чтобы убедиться, что конструкция герметична и герметична. OSB обклеивается снаружи с помощью Siga Wigluv. Верхний этаж представляет собой плоский потолок с плитой OSB, прикрепленной к нижней части стропильных ферм, а затем обклеенной лентой Siga Wigluv. Подрядчик взял на себя обязательство запенить каждую внутреннюю стойку и пластину. … Полиэтиленовая пароизоляция [была] обернута из-под бетонной плиты и приклеена к OSB с помощью Siga Wigluv».

Пока все хорошо. Педранти объяснил в электронном письме: «После запуска дверцы воздуходувки и нескольких часов герметизации небольших утечек мне стало ясно, что мы не собираемся приближаться к 0,6 ач при 50 Па. Минимальное значение, которое мы измерили, было 1,1 ач при 50 Па. 50 Па».

Я позвонил Педранти для получения более подробной информации, и он объяснил: «Мы были почти уверены, что с честью пройдем тест на воздуходувку. Мы открыли дверцу вентилятора и начали движение со скоростью более 1,5 часов 50 минут в начале дня. Мы пробыли там 4 или 5 часов с дым-машиной. Мы использовали фонарики, изоленту и пенопласт, находя каждую утечку, какую только могли. Консультанты и подрядчики усердно работали и потели. Через несколько часов мы достигли точки убывающей отдачи. Становилось ясно, что ниже 1 ach50 мы не опустимся. Мы закончили».

Когда дом оказался под давлением, полиэтилен вздулся

«Мы все были очень расстроены в тот момент, и наш консультант по строительным характеристикам Пит Варго предложил провести испытание положительным давлением и осмотреться снаружи», — написал Педранти в его электронная почта. «Мы перевернули вентилятор, и Пит сказал: «Давайте просто для удовольствия проведем тест на воздушном шаре OSB». Мы наклеили кусок полиэтилена на часть OSB и заклеили его с помощью Siga Wigluv. Полиэтилен тут же раздулся, как кожух дверцы поддувала, и Пит заявил, что у нас негерметичная OSB».

Педранти объяснил по телефону: «Я не очень хотел проводить этот тест на воздушном шаре. Я не думал, что это правда, что OSB протекал. Я думал, что это должны быть швы ленты или уплотнение порога на пластине. Мы приклеили полиэтилен и включили вентилятор, и это произошло мгновенно. Мы сказали: «Это невероятно. Как мы оказались с этой дырявой плитой OSB?» Я был очень расстроен».

Фото теста (приведенное вверху этой страницы) немного сложно интерпретировать; По словам Педранти, на этом фото показан второй из двух тестов. Первое испытание (с использованием большого прямоугольника из полиэтилена) было проведено на участке обшивки с проклеенными швами. На фото второй тест; для этого теста полиэтилен разрезали горизонтально ниже шва OSB, и нижний прямоугольник OSB был приклеен новым горизонтальным куском ленты Siga Wigluv к OSB. Во втором испытании на испытательном участке не было швов OSB.

«Облом»

После наблюдения за этими тестами Педранти начал задавать вопросы. «Когда я вернулся в свой офис, я отправил электронное письмо нескольким коллегам по пассивному дому, включая Адама Коэна, Майка Кернагиса, Дэна Уитмора и Криса Корсона. У всех была одинаковая реакция: «Облом — я слышал об этом раньше». Дэн предложил несколько жидких решений, включая Dow Corning Defendair 200, BASF Enershield, Prosoco Cat-5 и эластомерные краски».

Решение проблемы путем окрашивания OSB эластомерной краской не так просто, как кажется. «Одним из ограничений нашего решения является то, что мы не хотели удалять Siga Wigluv, ленту на водной основе», — написал Педранти. «После анализа стоимости и трудозатрат мы выбрали Siga Majpell [европейская воздухонепроницаемая мембрана, которая устанавливается как домашняя пленка], уложенную поверх OSB с помощью Siga Twinet. Twinet представляет собой двухстороннюю клейкую ленту. Siga Majpell также был нанесен на потолок второго этажа».

В ходе нашего телефонного разговора Педранти сказал: «Устранение проблемы стоило 3000 долларов, и подрядчик не брал столько за работу. Двусторонний скотч стоит дорого». После того, как новая воздухонепроницаемая мембрана была установлена ​​поверх OSB, испытание дверцы с вентилятором показало скорость утечки воздуха 0,34 ач50, что намного ниже целевого показателя Passivhaus, равного 0,6 ач50.

Pedranti больше никогда не будет использовать OSB Weyerhaeuser. «Я изменил спецификацию обшивки в будущих проектах пассивного дома на обшивку Zip, чтобы избежать этой проблемы».

Выслушав историю Педранти, я поговорил с Алексом Кухаром, техническим менеджером Weyerhaeuser OSB, и спросил его, проверяла ли Weyerhaeuser герметичность их OSB. «Нет, у нас нет», — ответил Кучар.

Испытания в Бельгии

Интересная статья по вопросу воздухонепроницаемости OSB была опубликована тремя бельгийскими исследователями, J. Langmans, R. Klein, S. Roels. Их документ называется «Требования к воздухопроницаемости материалов для воздухоизоляции в пассивных домах — Сравнение воздухопроницаемости восьми коммерческих марок OSB».

Бельгийские исследователи написали: «Основываясь на недавних случаях, когда OSB была слишком воздухопроницаемой, чтобы достичь значения n [результат испытаний на воздуходувку] ниже 0,6 ACH [при 50 Па], возникла дискуссия о том, является ли OSB подходящий материал для систем воздушного барьера в пассивных домах».

Трое исследователей решили проверить образцы OSB на утечку воздуха. «Было отобрано восемь товарных марок OSB от крупнейших западноевропейских производителей. Исследуемые панели производятся в Ирландии, Великобритании, Франции, Германии, Бельгии или Люксембурге. … Толщина испытанной OSB составляет 18 мм [3/4 дюйма], что обычно используется для деревянных каркасных [клееных] конструкций».

Только одна из протестированных марок OSB соответствовала канадскому стандарту воздухонепроницаемого материала; остальные семь протестированных марок были слишком негерметичными, чтобы соответствовать стандарту (см. график на изображении № 9 ниже). Исследователи написали: «Результаты… ясно указывают на большую разницу между воздухопроницаемостью протестированных OSB разных марок. Например, OSB B как минимум в десять раз более воздухонепроницаема, чем OSB A. Кроме того, хотя для каждой марки были измерены только три образца, внутри одной и той же марки наблюдаются большие различия».

Самая герметичная протестированная марка OSB, обозначенная исследователями как «марка А», имела скорость утечки воздуха, которая более чем в 10 раз превышала канадский стандарт для воздухонепроницаемого материала.

Исследователи осудили отсутствие данных об утечке воздуха из OSB: «Информация о воздухопроницаемости материалов, применяемых для систем воздухоизоляции, относительно редка. С другой стороны, в Канаде, где Национальный строительный кодекс (NBC) устанавливает верхний предел в 0,00096 м³/м²/ч/Па [0,02 литра/сек-м² при 75 Па] для материалов, составляющих систему воздушного барьера, строительные материалы [воздух] проницаемость лучше задокументирована».

Исследователи отметили, что самые негерметичные образцы OSB были настолько негерметичными, что обшитому OSB дому было бы трудно соответствовать стандарту Passivhaus, даже если бы каждый шов был идеально герметизирован. Этот вывод был основан на нескольких предположениях и расчетах. Они предложили несколько типичных значений отношения площади поверхности к объему для зданий Passivhaus и использовали эти значения в своих расчетах. Они также отметили, что логично предположить, что некоторая — вероятно, большая часть — утечек воздуха через испытанную оболочку здания будет происходить в местах, отличных от обшивки OSB (поскольку некоторая утечка неизбежно происходит через окна, проходы и трудно герметизируемые места). трещины).

Они написали: «Предполагая, что буфер, необходимый для непредвиденных утечек [например, течи в местах проходки и трудно герметизируемых швах], должен составлять не менее 0,5 ACH, как указано выше, утечка воздуха через материал воздушного барьера [т.е., OSB] должен быть ниже 0,1 ACH… [чтобы соответствовать] стандарту пассивного дома. Исходя из использованного выше наихудшего сценария, соответствующего плотности 0,91 м (A [OSB] /V = 1,1), верхний предел воздухопроницаемости составляет 0,0018 м³/м²/ч/Па [0,037 л/сек-м² @75 Па]. Этот предлагаемый предел все еще менее строгий, чем требование Канады [0,02 л/сек-м² при 75 Па]».

Рекомендации строителям

Североамериканские производители OSB в настоящее время не сообщают о результатах испытаний своих OSB на герметичность.

Нет никаких оснований полагать, что OSB Weyerhaeser более или менее негерметичны, чем плиты OSB других марок Северной Америки. В отсутствие хороших данных испытаний трудно выбрать среди доступных марок OSB.

Стоит подчеркнуть, что OSB Weyerhaeser не является бракованной. OSB в Северной Америке не позиционируется как воздухонепроницаемый материал, и действующие стандарты производства OSB не требуют, чтобы OSB противостояла утечке воздуха.

Если диапазон характеристик OSB среди североамериканских брендов аналогичен диапазону характеристик OSB в Европе, возможно, что некоторые марки OSB в Северной Америке так же негерметичны, как продукт Weyerhaeuser, который досаждал Ричарду Педранти, в то время как другие бренды (например, Joseph Lstiburek и Sam Glass) являются достаточно плотными, чтобы соответствовать кодовому определению воздухонепроницаемого материала.

Однако из-за отсутствия данных от производителей строители вынуждены принимать решения, основываясь на наилучшей доступной информации и рассказах своих коллег. В настоящее время строителям, которые хотят использовать обшивку OSB в качестве воздушного барьера, вероятно, следует избегать OSB производства Weyerhaeuser и вместо этого выбирать обшивку Huber Zip. (Обшивка Huber Zip — это марка OSB с покрытием; многие строители сообщают об успешном использовании обшивки Zip с лентой в качестве воздушного барьера.)

Второй способ решить эту проблему — выбрать обшивку из фанеры, а не OSB.

Третий подход заключается в создании воздушного барьера с использованием различных материалов, например, ленточной европейской воздухонепроницаемой мембраны, такой как Solitex Mento, Intesana, Pro Clima DA или Siga Majvest; или жидкий воздушный барьер, такой как StoGuard, Grace Perm-A-Barrier VP, Air Bloc 31 компании Henry, система DuPont Fluid Applied WB или Tremco Enviro-Dri.

Актуален ли тест на разгерметизацию 50 Па?

Было бы интересно узнать, как часто эффект дымовой трубы и скорость ветра достаточно сильны, чтобы вызвать утечку воздуха через обшивку OSB, что имеет большое значение.

Я обсуждал этот вопрос с Владимиром Кочкиным, директором подразделения Home Innovation Research Labs (бывший Исследовательский центр NAHB). Кочкин отметил: «Это становится вопросом преобразования утечки воздуха при 50 Па в утечку воздуха при естественном давлении. Даже если OSB дает течь во время испытаний, это не означает, что она будет существенно течь при естественном давлении».

Пятьдесят Паскалей разгерметизации примерно эквивалентны воздействию ветра на дом со скоростью 20 миль в час. В то время как здания регулярно испытывают такие ветры, в мире мало мест, где такая высокая скорость ветра встречается очень часто».

Опущенный потолок/софит ниже некондиционированного чердака

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

Новые дома ENERGY STAR для одной семьи, версия 3/3.1 (ред. 11)

Требования национальной программы

Эталонный дизайн ENERGY STAR Home — это набор функций повышения эффективности моделируется для определения ENERGY STAR Цель ERI для каждого дома, преследующего сертификацию. Таким образом, несмотря на то, что перечисленные ниже функции не являются обязательными, если они не используются, потребуются другие меры для достижения целевого показателя ERI ENERGY STAR. Кроме того, обратите внимание, что Обязательные требования для всех сертифицированных домов, Приложение 2, содержат дополнительные требования, такие как общие пределы утечки воздуховода, минимально допустимые уровни изоляции и минимально допустимые характеристики окон. Поэтому АООС рекомендует партнерам ознакомиться с документами в Приложении 2 до выбора мер.

Версия 3. 0 — Приложение 1 Эталонный дизайн ENERGY STAR Home. Скорости инфильтрации смоделированы следующим образом:

• 6 ACH50 в ЧР 1,2
• 5 ACH50 в ЧР 3,4
• 4 ACH50 в ЧЗ 5,6,7
• 3 ACH50 в Чехии 8

Версия 3.1 — Приложение 1 Эталонный дизайн ENERGY STAR Home. Скорости инфильтрации смоделированы следующим образом:

• 4 ACH50 в ЧР 1,2
• 3 ACH50 в ЧЗ 3,4,5,6,7,8

Контрольный список национальных оценщиков

Тепловой корпус.
2. Полностью выровненные воздушные барьеры. ⁷  В каждом изолированном месте ниже предусмотрен полный воздушный барьер, полностью выровненный следующим образом:
Потолки: на внутренней или внешней горизонтальной поверхности потолочной изоляции в климатических зонах 1–3; на внутренней горизонтальной поверхности изоляции потолка в климатических зонах 4-8. Также на наружной вертикальной поверхности потолочной изоляции во всех климатических зонах (например, с использованием ветрозащитного экрана, который проходит на всю высоту утеплителя в каждом пролете, или ветрозащитного экрана в каждом пролете с вентиляционным софитом, предотвращающим задувание ветром в соседние пролеты). ). ^8​
2.1 Подвесные потолки / софиты под некондиционируемыми чердаками и все другие потолки.

Сноска 7) Для целей настоящего контрольного перечня воздушный барьер определяется как любой прочный твердый материал, который блокирует поток воздуха между кондиционируемым и некондиционируемым пространством, включая необходимое уплотнение для блокирования избыточного потока воздуха по краям и швам, а также достаточную опору для противодействия и отрицательное давление без смещения или повреждения. EPA рекомендует, но не требует жестких воздушных барьеров. Пена с открытыми или закрытыми порами должна иметь конечную толщину ≥ 5,5 дюймов или 1,5 дюймов соответственно, чтобы квалифицироваться как воздушный барьер, если изготовитель не указывает иное. Если используются гибкие воздушные барьеры, такие как домашняя пленка, они должны быть полностью герметизированы по всем швам и краям и поддерживаться с помощью крепежных деталей с крышками или головками диаметром ≥ 1 дюйма, если иное не указано изготовителем. Гибкие воздушные барьеры не должны изготавливаться из крафт-бумаги, изделий на бумажной основе или других материалов, которые легко рвутся. Если используется полиэтилен, его толщина должна быть ≥ 6 мил.

Сноска 8) Все изолированные потолочные поверхности, независимо от уклона (например, сводчатые потолки, лотковые потолки, кондиционированные мансардные настилы, плоские потолки, наклонные потолки), должны соответствовать требованиям к потолкам.

Пожалуйста, ознакомьтесь с графиком реализации программы ENERGY STAR для одной семьи в новых домах , чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.

Дом с нулевым энергопотреблением Министерства энергетики США (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы строительства домов, соответствующих требованиям ENERGY STAR, или программы строительства многоквартирных домов ENERGY STAR.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню установки 1 в соответствии со стандартами RESNET.

Приложение 2 DOE Zero Energy Ready Home Target Home.
Программа домов с нулевой энергией, готовая к использованию, разработанная Министерством энергетики США, позволяет строителям выбирать предписывающий или эффективный путь. Предписывающий план DOE Zero Energy Ready Home требует, чтобы строители соответствовали или превышали минимальную эффективность HVAC, указанную в Приложении 2 к Требованиям национальной программы (Rev 07), как показано ниже. Путь производительности дома с нулевым энергопотреблением DOE позволяет строителям выбирать индивидуальное сочетание мер для каждого дома, которое эквивалентно по производительности минимальному индексу HERS смоделированного целевого дома, который соответствует требованиям Приложения 2, а также обязательным требованиям Zero. Energy Ready Home Экспонат 1.

Приложение 2, Изоляция и инфильтрация) Уровни изоляции должны соответствовать стандарту IECC 2012 (или 2015) и соответствовать уровню установки 1 по стандартам RESNET. Утечка во всем доме должна быть протестирована и соответствовать следующим ограничениям проникновения:

• Зоны 1–2: ≤ 3 ACH50;
• Зоны 3-4: ≤ 2,5 ACH50;
• Зоны 5-7: ≤ 2 ACH50;
• Зона 8: ≤ 1,5 ACH50;
• Пристроенные жилые дома: ≤ 3 ACH50.

Сноска 12) Конструкции ограждающих конструкций, включая наружные стены и невентилируемые чердачные конструкции (если они используются), должны соответствовать соответствующим положениям Международного жилищного кодекса (IRC) 2015 года о пароизоляции.

Сноска 13) Уровни изоляции в доме должны соответствовать или превышать требования к изоляции компонентов в Международном кодексе энергосбережения (IECC) 2015 года — Таблица R402.1.2. Применяются следующие исключения:

а. Потолки, стены и полы со стальным каркасом должны соответствовать требованиям к изоляции IECC 2015 г. — таблица 402.2.6.

б. Для потолков с чердачными помещениями R-30 должен удовлетворять требованиям для R-38, а R-38 должен удовлетворять требованиям для R-49 везде, где полная высота несжатой изоляции при более низком значении R распространяется на верхнюю плиту стены в карниз. Это исключение не применяется, если используются альтернативные расчеты в d);

в. Для потолков без чердачных помещений R-30 должен удовлетворять требованию для любого требуемого значения выше R-30, если конструкция узла крыши/потолка не обеспечивает достаточного места для требуемого значения изоляции. Это освобождение должно быть ограничено 500 кв. футами или 20% от общей изолированной площади потолка, в зависимости от того, что меньше. Это исключение не применяется, если используются альтернативные расчеты в d);

д. Альтернативный расчет эквивалентного U-фактора или полного UA также может использоваться для демонстрации соответствия следующим образом: Сборка с U-фактором, равным или меньшим, чем указано в таблице 402. 1.4 IECC 2015, соответствует требованиям. Общая тепловая оболочка здания UA, которая меньше или равна общей сумме UA, вытекающей из коэффициентов U в таблице 402.1.4, также соответствует требованиям. Уровни изоляции окон, потолков, стен, полов и перекрытий могут быть согласованы с использованием подхода UA как в предписывающем, так и в производственном пути. Кроме того, обратите внимание, что, несмотря на то, что изоляция потолка и перекрытий может быть включена в расчеты компромисса, пункты 3.1–3.3 ENERGY STAR Rev09Контрольный список полей оценщика должен выполняться независимо от рассчитанных компромиссов UA. Расчет UA должен выполняться с использованием метода, совместимого с ASHRAE Handbook of Fundamentals, и должен включать влияние теплового моста на материалы каркаса. При расчете ограждающей конструкции в сборе со стальным каркасом следует использовать метод зоны ASHRAE или метод, дающий эквивалентные результаты, а не метод расчета последовательно-параллельного пути.

Сноска 23) Утечка оболочки должна определяться утвержденным верификатором с использованием протокола тестирования, одобренного RESNET.

Таблица требований IRC и IRC к изоляции на 2009-2021 гг. 1 МЭКС и IRC, можно найти в этой таблице.
