Чем плита пк от пб отличается: Плиты ПК и ПБ — в чем разница?

Плиты ПК и ПБ — в чем разница?

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Диаметр пустотных отверстий, равный 159 мм, позволяет прокладывать внутри плит инженерные коммуникации (например, электропроводку или сантехнические трубы). Определить марку используемой железобетонной продукции способны только профессионалы.

Отличие плит перекрытия ПК и ПБ

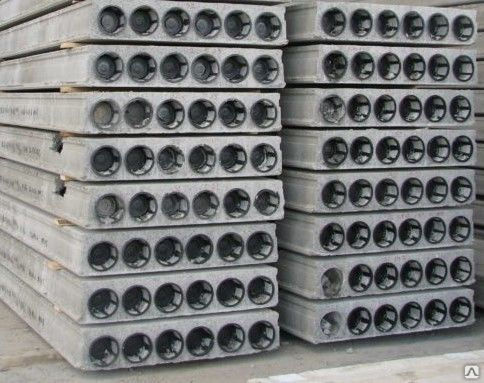

Плита перекрытия ПК – это изделие с полостями округлой формы внутри конструкции, которые используются для перекрытий пролетов зданий жилого и административного назначения. На сегодняшний день плиты перекрытия ПК повсеместно используются в процессе возведения практически каждого здания. Учитывая функции данного строительного элемента важно соблюдать нормы производства. В отличие от ПБ обладает напряженной поперечной и продольная арматурой. Пустоты плиты ПК предусмотрены для прокладки труб и коммуникаций.

Плита перекрытия ПБ производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений.

Особенности маркировки

Рассмотрим плиты ПК 60.10-8Ат5 и ПБ2 63.15-8. Расшифровка первой плиты такая:
ПК 60.10-8Ат5
ПК – порядковый номер
60 – длина (6 метров)
10 – ширина (1 метр)
8 – нагрузка (800 кгс/м²) Ат5 – напряженность арматуры

Плита вторая:
ПБ2 63.15-8
ПБ2 – порядковый номер (220 см высота)
63 – длина (6,3 метров)
15 – ширина ( 1,5 метра)
8 – нагрузка (800 кгс/м²)

Производство и сферы применения плит перекрытия

Плиты перекрытия ПК изготавливаются традиционным методом путем заливки бетонной смеси в опалубку (металлическую форму), где находится каркас будущей плиты — арматурная решетка. При помощи вибрационного прессования достигается равномерное заполнение металлоформы бетонной смесью. После формирования плита подвергается термической обработке паром с соблюдением температурного режима. Шаг плиты перекрытия ПК кратен 300 мм. Данный метод изготовления позволяет получить изделия, которые практически не подвержены прогибанию и способны выдержать высокие механические нагрузки.

Плиты перекрытия ПБ изготавливаются при помощи современных строительных технологий путем заливки бетонной смеси на непрерывно движущийся вибрационный подогреваемый формовочный стенд (конвейерную линию) с натянутыми металлическими тросами или канатами. Такой метод производства называется технологией безопалубочного формования. Вдоль вибрационной линии стенда проходит формовочная машина, выравнивающая поверхность плиты. Полученный железобетонный пласт закрывают теплоизоляционным материалом и прогревают. После просушки пласт разрезают на готовые изделия необходимой заказчику длины. Шаг плиты перекрытия ПБ кратен 100 мм. Технология безопалубочного формования позволяет снизить вес изделия на 5% и получить железобетонную плиту с гладкой поверхностью, без трещин, индивидуального типоразмера.

Плиты перекрытия получили очень широкое применение, и это пожалуй, наиболее применяемый вид железобетонной продукции. Они используются для перекрытия пролетов до 12 метров, хотя наиболее распространенный тип плит, это плиты длиной 6300 мм. Подвалы, цокольные этажи, межэтажные перекрытия – везде применяются данные плиты. В многоэтажном строительстве плиты также получили широкое распространение, особенно в советский период где была важна скорость строительства – нужно было обеспечить жильем большое число граждан.

В настоящее время плиты перекрытия также часто применяются при строительстве коттеджей и загородных дач.

Свойства плит перекрытия ПК

Технические характеристики:

• ПК дополнительно усилены металлической или специальной напряженной арматурой;
• используются для возведения любых типов строительных конструкций;
• повышенная звуконепроницаемость и стойкость к высоким температурам;
• виброустойчивый строительный материал;
• используются для возведения любых типов строительных конструкций.

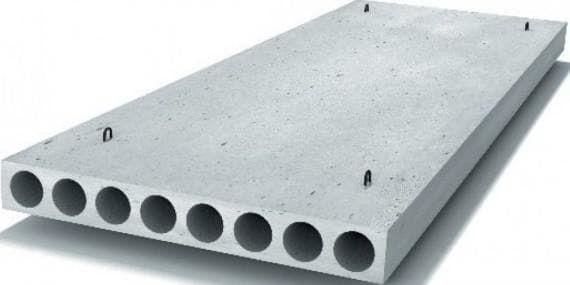

Опалубочные панели оснащаются специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Достоинства плит перекрытия ПБ

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

1. Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
2. Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
3. Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
4. Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
5. Поверхность стройматериалов отличается высоким качеством.

У плит перекрытия ПБ есть один недостаток — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.

Остались вопросы? Звоните, наши консультанты помогут правильно выбрать плиту перекрытия по типу и размеру.

Завод ЖБИ изделий «Партнер+». Стройка в плюсе!

Что лучше, плиты ПК или ПБ: отличия

В данной статье, мы рассмотрим основные различия пустотных плит ПК, от сравнительно недавно появившихся на строительном рынке Сибири пустотных плит ПБ.

Надо отметить, что у этих железобетонных плит много общего:

• Оба типа плит предназначены для разделения строительных объектов на этажи, исполняют роль межэтажных перекрытий.

• Изделия являются многопустотными, благодаря этому обеспечивается надежная звукоизоляция, низкая теплопроводность, уменьшается нагрузка на фундамент.

• При производстве данных плит перекрытий используется стальная арматура, соединенная с бетоном, обеспечивая надежную устойчивость к высоким нагрузкам на изделие.

• Так же оба вида продукции обладают высокой огнестойкостью и влагостойкостью.

Основным и главным отличием ПК от ПБ – является технология производства. Ниже мы рассмотрим технологический процесс, достоинства и недостатки каждого типа плит.

При изготовлении ПК используют опалубки (метало формы), в которые закладывается предварительно напряженная арматура (метало каркас) и вводятся пуансоны (металлические трубы), позволяющие получать в плите ПК отверстия круглой формы. В подготовленную форму бетоноукладчиком заливается бетон и уплотняется, путем вибрационного прессования. Произведенная продукция вместе с опалубкой поступает в пропарочные камеры и проходит термическую обработку. За ночь плиты набирают 80% прочности и уже на следующий день готовы к транспортировке и монтажу.

Очень удобно, что диаметр отверстий плит перекрытия ПК, позволяет прокладывать внутри пустот инженерные коммуникации, например сантехнические трубы и электропроводку. К недостаткам данной продукции можно отнести их внешний вид. Пустотные плиты ПК выпускаются на протяжении 50-ти лет и по праву заслужили доверие строителей, зарекомендовав себя на рынке строительных материалов надежными и долговечными изделиями.

Производство ПБ происходит на специализированных стендах без опалубочной технологии формирования железобетона. На подогреваемой площадке стенда натягивается металлическая проволока, позже вдоль вибрационной линии производства проходит формовочная машина, формируя плиту-полуфабрикат длинной до 190 м.

Основные достоинства данной продукции, заключаются в ровной/гладкой поверхности, широким спектром геометрических размеров, относительно не большим весом изделий. Наряду с преимуществами, многопустотные плиты ПБ имеют и недостатки — отсутствует возможность прокладки коммуникаций в пустотах (приходится ломать ребра жесткости между пустотами), монтажные петли расположены с боку плиты, затрудняя погрузочно-разгрузочные работы и укладку изделий.

Многопустотные плиты перекрытия ПБ и ПК нашли широкое применение в современной строительной отрасли. Независимо от того какая плита применяется на Вашей стройплощадке — вы получите надежное, долговечное и высокопрочное перекрытие частого или многоэтажного домостроения. И ПБ и ПК предназначены для решения одних и тех же задач, обладая при этом конструктивными отличиями, изложенными в данном материале.
