Плиты ПК и ПБ — в чем разница?

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Диаметр пустотных отверстий, равный 159 мм, позволяет прокладывать внутри плит инженерные коммуникации (например, электропроводку или сантехнические трубы). Определить марку используемой железобетонной продукции способны только профессионалы.

Отличие плит перекрытия ПК и ПБ

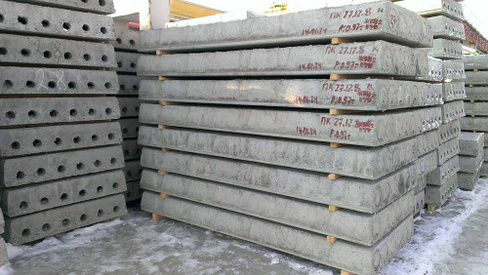

Плита перекрытия ПК – это изделие с полостями округлой формы внутри конструкции, которые используются для перекрытий пролетов зданий жилого и административного назначения. На сегодняшний день плиты перекрытия ПК повсеместно используются в процессе возведения практически каждого здания. Учитывая функции данного строительного элемента важно соблюдать нормы производства. В отличие от ПБ обладает напряженной поперечной и продольная арматурой. Пустоты плиты ПК предусмотрены для прокладки труб и коммуникаций.

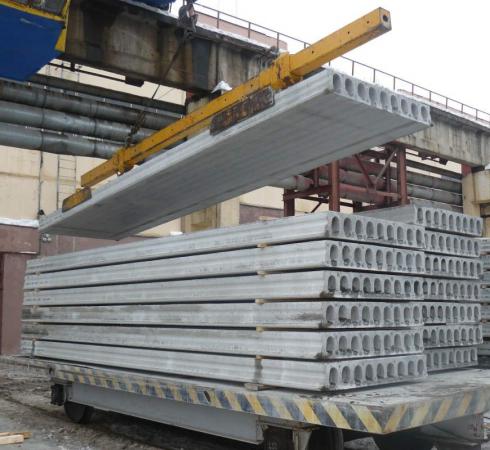

Плита перекрытия ПБ производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений.

Особенности маркировки

Рассмотрим плиты ПК 60.10-8Ат5 и ПБ2 63.15-8. Расшифровка первой плиты такая:
ПК 60.10-8Ат5
ПК – порядковый номер
60 – длина (6 метров)
10 – ширина (1 метр)
8 – нагрузка (800 кгс/м²) Ат5 – напряженность арматуры

Плита вторая:
ПБ2 63.15-8
ПБ2 – порядковый номер (220 см высота)
63 – длина (6,3 метров)
15 – ширина ( 1,5 метра)
8 – нагрузка (800 кгс/м²)

Производство и сферы применения плит перекрытия

Плиты перекрытия ПК изготавливаются традиционным методом путем заливки бетонной смеси в опалубку (металлическую форму), где находится каркас будущей плиты — арматурная решетка. При помощи вибрационного прессования достигается равномерное заполнение металлоформы бетонной смесью. После формирования плита подвергается термической обработке паром с соблюдением температурного режима. Шаг плиты перекрытия ПК кратен 300 мм. Данный метод изготовления позволяет получить изделия, которые практически не подвержены прогибанию и способны выдержать высокие механические нагрузки.

Плиты перекрытия ПБ изготавливаются при помощи современных строительных технологий путем заливки бетонной смеси на непрерывно движущийся вибрационный подогреваемый формовочный стенд (конвейерную линию) с натянутыми металлическими тросами или канатами. Такой метод производства называется технологией безопалубочного формования. Вдоль вибрационной линии стенда проходит формовочная машина, выравнивающая поверхность плиты. Полученный железобетонный пласт закрывают теплоизоляционным материалом и прогревают. После просушки пласт разрезают на готовые изделия необходимой заказчику длины. Шаг плиты перекрытия ПБ кратен 100 мм. Технология безопалубочного формования позволяет снизить вес изделия на 5% и получить железобетонную плиту с гладкой поверхностью, без трещин, индивидуального типоразмера.

Плиты перекрытия получили очень широкое применение, и это пожалуй, наиболее применяемый вид железобетонной продукции. Они используются для перекрытия пролетов до 12 метров, хотя наиболее распространенный тип плит, это плиты длиной 6300 мм. Подвалы, цокольные этажи, межэтажные перекрытия – везде применяются данные плиты. В многоэтажном строительстве плиты также получили широкое распространение, особенно в советский период где была важна скорость строительства – нужно было обеспечить жильем большое число граждан.

В настоящее время плиты перекрытия также часто применяются при строительстве коттеджей и загородных дач.

Свойства плит перекрытия ПК

Технические характеристики:

• ПК дополнительно усилены металлической или специальной напряженной арматурой;
• используются для возведения любых типов строительных конструкций;
• повышенная звуконепроницаемость и стойкость к высоким температурам;
• виброустойчивый строительный материал;
• используются для возведения любых типов строительных конструкций.

Опалубочные панели оснащаются специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Достоинства плит перекрытия ПБ

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

1. Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
2. Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
3. Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
4. Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
5. Поверхность стройматериалов отличается высоким качеством.

У плит перекрытия ПБ есть один недостаток — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.

Остались вопросы? Звоните, наши консультанты помогут правильно выбрать плиту перекрытия по типу и размеру.

Завод ЖБИ изделий «Партнер+». Стройка в плюсе!

В чём отличия плит перекрытия ПБ и ПК?

При постройке дома нужно продумать и просчитать применение всех материалов. Очень часто к нам обращаются новички в этом деле, и у них возникает вопрос, какие плиты перекрытия лучше использовать —  ПБ или ПК? Но сначала, чтобы ответить на этот вопрос, нам нужно разобраться, в чём отличия этих плит?

Предназначение плит перекрытия — это разделение строящегося здания на этажи. Такие изделия многопустотные и благодаря этому, они обеспечивают хорошую звукоизоляцию. Но в чём же различие между ПБ и ПК?

Таблица отличий

Рассмотрим подробнее

• Разница в производстве. Технология безопалубочного формирования. Эта технология даёт возможность получить плиты с идеально ровными торцами и снизить трудозатраты и материалы по заделке стыков плит перекрытия.
• Более высокая прочность бетона. Марка прочности на сжатие не ниже В30;
• Идеально ровная поверхность;
• Возможность изготовления любой длины;
• Возможность резки торцевой части под любым углом.

К

• Применение высокотехнологичного оборудования. Не все заводы могут себе это позволить;
• Опирание только на две стороны.

Плиты

• Меньший вес, чем у плит ПБ;
• Большой диаметр отверстия для ввода коммуникаций.

Пустотные плиты перекрытия ПК чаще всего применяют для строительства малоэтажных зданий, именно поэтому цена у них меньше. Безопалубочные плиты могут использоваться для перекрытий сразу под отделку, так как поверхность у них более гладкая и ровная. Стоят они дороже, чем круглопустотные, но являются более прочными и благодаря этому выдерживают большой диапазон нагрузки. И, пожалуй, главный плюс и отличие плит ПБ от ПК — возможность изготовления ПБ плит по индивидуальным размерам.

ПБ плиты от ПТЖБ изготавливаются по ГОСТ 9561-2016 серия ИЖ 738, ИЖ 568-3, ИЖ 938. Купив у нас такие плиты, вы можете быть уверены в надёжности вашего будущего дома.
