Что лучше плиты перекрытия ПК или ПБ?

1- машина чистки поддонов

2-машина раскладки проволоки арматурной

3-формовочная машина

4-машина резки плит

5-пакетировшик

Довольно часто нашими застройщиками, при строительстве стен коттеджей из купленных газобетонных блоков Ytong или Грас задается такой вопрос, а какими  пустотными  плитами  перекрытия лучше и надежнее сделать перекрытие перкрыть? Пустотными сборными железобетонными плитами  типа ПК или типа ПБ.

Что-бы ответить на этот вопрос надо понимать:

1-      Функциональное назначение плит перекрытия, а именно исходя из особенностей технологии их производства и конструирования. Поэтому надо знать допускаются ли в вашем проекте на строящимся  доме, коттедже  из газобетонных блоков Ytong или газобетонных блоков Грас в перекрытии прогибы или нет, если допускаются , то применение возможно любого типа перекрытия и ПК и ПБ, если прогиб исключен и не допускается, то в этом случае целесообразно применить пустотные плиты перекрытия типа ПБ, так как в силу их армирования предварительно напряженными струнами или канатами эти плиты имеют обратный отрицательный прогиб, который компенсируется при нагрузке от собственного веса и полезной нагрузке, исключая прогиб плиты. И соответственно при эксплуатации перекрытия в вашем коттедже или доме построенного из газобетонных блоков Ytong или Грас не будет видимых перепадов по кромкам плит, вызванных разными прогибами сборных железобетонных пустотных плит перекрытия.

2-      Надо также понимать допускаются ли в процессе эксплуатации вашего проекта жилого дома построенного из газобетонных блоков Итонг наличие трещин в перекрытии, если допускается, то применение плит ПК вполне возможно, если нет, то целесообразно при тех-же равных нагрузках применить плиты ПБ по той же причине, что указано в п.1. Наличие предварительного напряжения в сборной пустотной плите перекрытия положительно сказывается в увеличении ее трещиностойкости. Что безусловно сказывается и на долговечности этого перекрытия коттеджа.

3-      Ваш проект предусматривает продольное  опирание пустотной плиты на стену или защемления ее в стене?  Если да, то целесообразно применение пустотной плиты перекрытия ПК, если не предусматривает, то целесообразно применить пустотную плиту ПБ .Это связано с тем, что пустотные плиты перекрытия типа ПК имеют поперечное армирование, чего нет в пустотных плитах перекрытия типа ПБ.

Очень важно понимать, что когда стоит такой выбор , то лучше доверить этот выбор сделать проектировщику способного всесторонне оценить применение пустотной плиты перекрытия в ваих конкретных условиях.

Довольно часто у застройщика, заказчика возникает вопрос такого порядка. Вот каменные стены из керамического кирпича, керамзитовых блоков , бетонных блоков перекрывать сборными железобетонными плитами перекрытия П.К или П.Б. можно, а вот стены из газобетонных блоков, газобетона, пеноблоков, пенобетона Возможно? -ответ тот же да возможно, если данные блоки конструкционно -теплоизоляционные. Правдо надо иметь ввиду, что узел опирания пустотных плит перекрытия П.К. или П.Б. на стену из газобетонных блоков , пеноблоков несколько отличается от узла опирания пустотных плит перекрытия на теже стены коттеджей построенных из керамического кирпича, керамзитобетона, тяжелого бетона

В зависимости от нагрузки на плиты перекрытия, этажности дома коттеджа, прочности самих газобетонных блоков или пеноблоков применяют как правило три типа опорных узлов сборных железобетонных пустотных плит перекрытия на стены из газобетонных блоков:

1- опирание пустотной сборной железобетонной плиты перекрытия непосредственно на стену из газобетонного блока Ytong, Грас, Бонолит.

2- Опирание железобетонной пустотной плиты перекрытия на монолитной железобетонный пояс выполненный в специализированном U-образном блоке Ytong,блоке Грас, и Блоке Бонолит.

3-опирание плиты перекрытия на железобетонный  монолитный пояс шириной в толщу стены или части стены построенной из газобетонных блокв Бонолит, газоблоков Грас или газобетонных блоков Ytong.

Основное преимущество перекрытия коттеджей из пустотных плит перекрытия, не зависимо какие типы плиты перекрытия вы примените, плиты перекрытия типа ПК или плиты перекрытия типа ПБ-вы получите прочное , надежное, долговечное перекрытие коттеджа или дома. А цена  1м2 пустотной плиты перекрытия в смонтированном перекрытии коттеджа или дома, будет ниже примерно на 40% в сравнении с 1м2 монолитного  железобетонного  перекрытия дома или коттеджа.

На фотографии представлена линия безопалубного формования пустотоных плит типа П.Б.

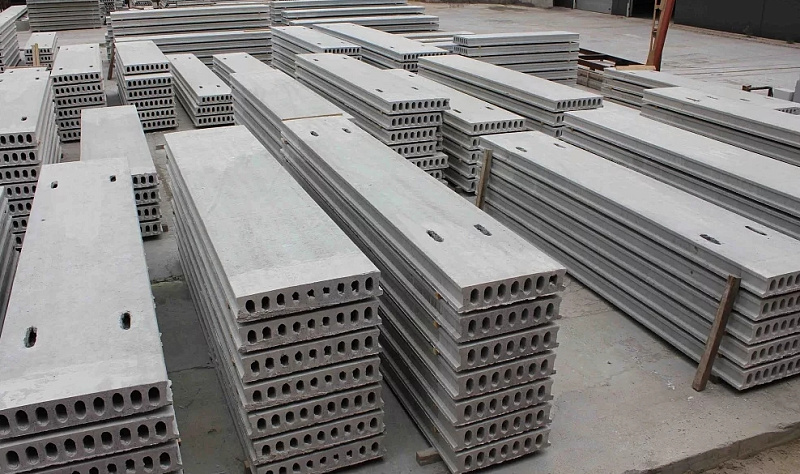

Плиты перекрытия ПК – виды, различия, особенности применения

Пустотные опалубочные плиты перекрытия получили широкое распространение в современном строительстве. Изделия используются для возведения объектов промышленного и гражданского комплекса, задействуются для строительства ряда объектов инфраструктуры. Сборный железобетон сохранил высокую популярность и актуальность для современной архитектуры, представляя собой основу для большинства зданий и сооружений.

Достоинства и преимущества

Железобетонные пустотные плиты перекрытий пришли на смену конструкциям сплошного типа, которые изготавливались по месту строительных работ и заливались при возведении зданий и сооружений. Наряду с высокой прочностью сплошные плиты имеют ряд недостатков, среди которых большая масса.

Конструкция плит марки ПК предусматривает наличие внутренних пустот, которые облегчают вес изделия, сохраняя высокую прочность и надежность. В зависимости от сечения различают плитные изделия с круглыми, овальными и полукруглыми пустотами.

При этом пустотные панели перекрытий обладают рядом достоинств, благодаря которым они заслужили высокую популярность. Среди них:

• сниженная масса конструкции перекрытия, которая позволяет существенно сократить нагрузку на фундамент и его строительство, понизив требования к основанию в области его массивности и несущих способностей;
• высокая скорость монтажа зданий и сооружений. Готовые изделия представляют собой блоки, изготовленные в заводских условиях, которые доставляются на стройплощадку для проведения сборочных строительных работ. В отличие от строительства зданий с монолитными перекрытиями, возведение строений с применением пустотных плит перекрытий может осуществляться в любое время года;
• повышенный набор эксплуатационных характеристик в области шумоизоляционных свойств пустотелых плит, их низкой теплопроводности;
• высокая надежность и прочность конструкции панелей обеспечивается за счет арматурного каркаса, который гарантирует длительную и безаварийную эксплуатацию изделий в течение всего срока службы;
• использование пустотелых опалубочных плит перекрытий является экономически выгодным и эффективным приемом, позволяющим снизить сметные затраты на строительство целого ряда объектов, зданий и сооружений без ущерба прочности, надежности и долговечности;
• конструкция плит с наличием внутренних пустот позволяет использовать их для утепления и прокладки электропроводки, прочих видов коммуникаций;
• высокий ассортимент марок плит позволяет применять их для сооружения унифицированных объектов, а также использовать изделия при строительстве зданий по индивидуальным проектам;
• изделия отличаются доступными ценами. Экономичность в ходе изготовления позволяет снизить благодаря наличию пустот объемы используемого бетона, что позитивно отражается на политике ценообразования;
• высокая устойчивость железобетона к огню. Пожаробезопасность изделий позволяет успешно строить на основе типовых плит перекрытия объекты социальной, городской и промышленной инфраструктуры, жилого фонда. Изделия не прогорают и препятствуют распространению огня.

Конструкция плит в зависимости от марки предполагает наличие двух, трех или четырех сторон опоры, позволяя использовать их при сооружении зданий и сооружений с различной конфигурацией архитектуры и современного дизайна.

Технология изготовления плит ПК

Для изготовления бетонных плит ПК используют специальную каркасную конструкцию в виде стальной опалубки. При этом в зависимости от марки изделия имеют длину от 1200 мм до 9000 мм при толщине 220 мм. Ширина плит варьируется от 1000 мм до 1800 мм. В ходе производства плит используется техника армирования. Изготовленный преднапряженный каркас, выполненный из стержней, располагается внутри опалубки и заливается бетоном марки М200. Для получения высокого качества плотность бетона увеличивается при помощи уплотняющих состав смеси вибрационных механизмов. Наиболее эффективной при этом является вибрация всей формы. Сушка плит осуществляется в условиях завода-изготовителя в специальном технологическом боксе, поддерживающем необходимые гидротермические условия в виде 100%-й влажности и температуры на уровне 80ºС. Спустя 7-12 часов температура сушки плавно понижается. Готовые изделия извлекаются из формы посредством фиксации за специальные стальные проушины, предназначенные для проведения работ по перемещению и монтажу плит. После застывания плита имеет вес около 300 кг/м2, который учитывается при расчете нагрузки на фундамент здания или объекта. Для типовых изделий нормативное значение нагрузки составляет 800 кгc/м2. Готовые панели маркируются и снабжаются технической документацией.

Как правило, изделия, производимые в заводских условиях, отличаются повышенной прочностью, надежностью, показателями морозостойкости и влагоустойчивости, имеют запас надежности и долговечности. При необходимости для повышения прочности пустоты плит ПК могут замоноличиваться.

Готовые плиты перекрытия могут иметь прогиб, величина которого составляет 1/150 часть длины. Такие изделия не относятся к бракованным и подлежат использованию в общей массе. Так, например, для изделий длиной 9 метров допустимая величина прогиба насчитывает 6 мм.

Последние нормативные требования к плитам перекрытий ПК прописаны в отраслевом стандарте ГОСТ 9561 в редакции 2016 года.

Конструктивные особенности

В отличие от прочих марок плит изделия ПК реализуются по безопалубочной технологии. Конструктивно изделия оснащаются технологическими пустотами. При этом в отличие от прочих панелей в изделиях ПК предусмотрены специальные проушины, необходимые для подъема, перемещения и позиционирования изделия в процессе реализации этапа монтажных работ. Таким образом, достигается удобство при использовании определенная экономия, позволяющая снизить затраты, обусловленные необходимостью использования специальных подъемных траверс. Это усложняет процесс строительства и способствует его удорожанию.

Критерии выбора плит ПК

Процесс выбора пустотных перекрытий представляет собой анализ характеристик объекта возводимой недвижимости, который реализуется на этапе проектных работ специалистом строительной компании или профессиональным архитектором.

Критериями выбора марки плит являются основные технические характеристики возводимых объектов, среди которых:

• несущая способность. В стандартном исполнении подавляющее большинство типовых перекрытий марки ПК обладает несущей способностью величиной 800 кгс/м2;
• прочность перекрытий. Параметр механической прочности формируется на этапе изготовления. Плиты ПК и изготавливаются на основе стандартных бетонных растворов марок М200 – М300;
• вес перекрытий. При проектировании зданий необходимо учитывать массу плит, которая оказывает естественное давление на фундамент здания. Изделия марки ПК являются наиболее облегченными и оказывают наименьшее давление на фундамент, имея массу в пределах от 280 до 310 кгc/м2;
• габариты изделий. Стандартная длина плит марки ПК насчитывает 7200 мм, максимальная составляет 9000 мм. Их использование обусловлено габаритами возводимых зданий и сооружений. При больших размерах необходимо формировать несущие стены внутри или применять к установке перекрытия другого типа;
• число точек опирания. Перекрытия марки ПК являются наиболее универсальными, имея в модельном ряду изделия, предназначенные для опирание на две (ПК), три (ПКТ) и четыре (ПКК) стороны, позволяя вести проектирование с вариативными параметрами;
• объемы дополнительных работ также различаются. Плиты ПК изготавливаются с применением железных форм в виде опалубка, в который заливается раствор. В результате их поверхность имеет определенное число дефектов, которые нуждаются в отделке;
• Плиты ПК в ходе работы не могут подвергаться резке, которая влечет за собой снижение их несущей способности и прочности;
• плиты ПК имеют наибольшие технологические пустоты, которые позволяют пометить в них максимальное число коммуникаций здания, в число которых входит не только электропроводка, но и трубы с холодной или горячей водой, канализация.

Применение изделий ПК стоит рассматривать для всех объектов, которые не испытывают значительных динамических нагрузок в течение всего срока эксплуатации, а также при отсутствии факторов необходимости формирования повышенной пространственной жесткости. Эти условия удовлетворяют требованиям большинства объектов жилого фонда и части промышленных зданий и сооружений, за исключением тех, которые используются для установки и работы агрегатов, испытывают высокие нагрузки и вибрации.

Особенности и правила монтажа плит перекрытий

При строительстве плиты перекрытия необходимо укладывать, соблюдая нормы, предписывающие установку плит с величиной опорной поверхности в диапазоне от 100 мм до 120 мм. При этом в зависимости используемых для возведения стен материалов размер опирания может варьироваться, составляя:

• 70 мм – для конструкций из металла;
• от 80 мм до 180 мм в случае опирания на стену, выполненную из кирпича;
• от 70 мм до 160 мм для железобетонных стен;
• от 100 мм до 150 мм для пено- и газобетонных конструкций.

Приведенные значения являются ориентировочными. Точная величина опирания производится на стадии расчета, исходя из конкретно выбранных материалов и индивидуальных условий.

Монтаж плит перекрытий ПК чаще всего производится с заделыванием технологических пустот, которые запениваются и штукатурятся для исключения попадания внутрь панелей разрушающей влаги. Глубина заделки, как правило, совпадает с величиной опирания. В противном случае открытые полости могут подвергаться воздействию влаги и морозов, в результате чего в плите появляются трещины, сокращающие срок службы железобетонного изделия. Эксплуатация плит ПК с открытыми технологическими пустотами не допускается.

Правила хранения и перевозки предъявляют требования к складированию плит перекрытий ПК, которые располагаются штабелями с деревянными прокладками. Место их установки должно совпадать с ребрами жесткости, которые находятся в местах расположения петель для строповки. Максимально возможная высота штабеля при этом составляет не более пяти изделий.

Сфера применения

Плиты ПК заслужили высокую популярность в современном строительстве. В настоящее время их использование экономически эффективно и оправдано при реализации типовых и индивидуальных проектов в секторе гражданского и строительства. Их установка позволяет сократить расходы при возведении загородных малоэтажных домов и коттеджей, снизив требования к фундаменту. Индустрия развития ж изготовления железобетонных изделий является актуальной для строительства объектов промышленного назначения. Пустотные плиты перекрытия отлично подходят для возведения долговечных, надежных и недорогих зданий и сооружений, удобных в эксплуатации. При этом заводской железобетон позволяет вести строительство в условиях отрицательных температур без пауз на затвердевание раствора. Конструкции из плит ПК применимы в холодных и умеренно-холодных климатических поясах, открывая широкие перспективы для модернизации и возведения объектов, сокращения сметных затрат.

обычный фундамент по сравнению с плитой с пост-напряжением

Два наиболее распространенных типа фундаментов, встречающихся в центральной части Оклахомы, — это обычный фундамент и стволовая стена («обычный» для краткости) и плита с пост-напряжением и фундамент («пост-натяжение» для краткости). ).

Ищете более подробную информацию о строительстве на вашей земле?

Нажмите здесь, чтобы посетить нашу страницу «Образование», чтобы узнать больше…

У обоих подходов есть свои плюсы и минусы, поэтому обязательно задавайте множество вопросов при покупке или строительстве дома.

Вот на что следует обратить внимание.

Обзор обычного фундамента

При использовании обычного фундамента у вас есть траншея в земле глубиной не менее 18 дюймов и шириной от 18 дюймов до двух футов или более.

От двух до четырех стержней арматурной стали, обычно называемой арматурой, подвешивают в траншее, а затем заполняют ее бетоном, чтобы сформировать непрерывную монолитную балку из железобетона по периметру дома. Эта балка называется фундаментом или нижним колонтитулом, и она создает основу вашего дома.

Затем поверх фундамента заливается формованная бетонная стена, называемая стволовой стеной. Стенка ствола обычно не армируется сталью, потому что она не подвергается движению или расширению грунта под ней, как основание.

После этого добавляется сантехника под плитой, а затем заливается внутренняя часть бетонного пола, обычно называемая плитой. Бетонная плита физически не прикреплена к стене ствола, поэтому ее обычно называют плавающей плитой.

Плюсы обычного фундамента

• — Простая конструкция.
• — Многие подрядчики доступны для его строительства.
• — Спецификации строительства указаны в Жилищном строительном кодексе.
• — он широко используется уже много лет, поэтому производительность хорошо известна.

Минусы обычного фундамента

• — Длинный прямой участок фундамента и стволовой стены может слегка наклоняться наружу, что может привести к трещинам в кирпиче или гипсокартоне и щелям между полом и стеной внутри дома.
• — Не имеет реальной структурной поддержки, кроме внешнего периметра. Это означает, что сама плита перекрытия на самом деле не является структурной частью дома, что требует предварительного планирования для направления нагрузки потолка и крыши на внешние стены. Это очень сложно сделать при каркасном каркасе дома, в отличие от каркасного каркаса, при котором все нагрузки на крышу и потолок обычно возлагаются на стены по периметру.
• — Поскольку плита плавает, на нее действуют вертикальные силы от нижележащего грунта, которые могут приподнять части плиты и создать неприятные трещины в плитке.

Обзор фундамента с натяжением

При использовании фундамента с натяжением подрядчик копает траншею по периметру почти так же, как и при обычном фундаменте. Подрядчик размещает опалубочные доски по периметру, чтобы определить форму дома, а сантехник устанавливает сантехнику под плитой до того, как будет добавлена ​​​​сталь или залит бетон.

Арматура и засыпной песок используются так же, как и обычный фундамент, но фундамент с последующим натяжением также включает стальные тросы, которые образуют сетку по всей плите. Кабели заключены в специальные гильзы, препятствующие их прилипанию к бетону при его заливке. Бетон для фундамента, стволовой стены и плиты заливается одновременно, что называется монолитной заливкой.

После того, как бетон затвердеет, гидравлический натяжитель кабеля используется для натяжения около 20 000 фунтов на сетку кабелей, которые затем закрепляются в бетоне. Сила тросов подвергает всю плиту и фундамент непрерывной сжимающей нагрузке, что означает, что плита и фундамент фактически становятся единым целым. он редко перемещается настолько, чтобы вызвать трещины в кирпиче или гипсокартоне.

— Очень устойчив к потолочным и кровельным нагрузкам на плиту. Это означает, что существует гораздо больше гибкости при создании любой потолочной и кровельной системы.

Минусы постнатяжного фундамента

• — Стоимость выше, чем у обычной системы из-за стальных тросов и дополнительных трудозатрат на их установку и натяжение.
• — Сложность, означающая меньшее количество подрядчиков, способных установить пост-напряженный фундамент и систему плит в центральной части Оклахомы. Поскольку есть важные элементы для хорошей установки, вы должны быть осторожны с тем, кого вы нанимаете для выполнения постнатяжной работы.
• — Требуется больше времени, потому что просто больше работы, которая уходит на последующее натяжение.

Какой фундамент лучше? Они оба хорошие варианты. Пока застройщик хорошо понимает и принимает во внимание все плюсы и минусы, любой тип фундамента должен хорошо служить своей цели в будущем.

Разница между конструкционной бетонной плитой и простой бетонной конструкционной плитой

A : Конструктивно армированная плита на грунте использует композит из бетона и конструкционной стали для поддержки расчетной нагрузки. Конструкционная сталь может быть арматурной или WWF. Площадь поперечного сечения стали вставляется в инженерные формулы, найденные в ACI 318, для определения несущей способности плиты данной конструкции. В конструкционной бетонной плите толщина плиты не является фактором, определяющим несущую способность этой плиты. Площадь поперечного сечения стали, расстояние между сталью и свойства стали при растяжении являются параметрами стали, используемыми в расчетах.

Подчеркнем, что несущая способность конструкционной железобетонной плиты определяется свойствами указанной конструкционной стальной арматуры. ACI 301- «Стандартные спецификации для конструкционного бетона» и 318 являются источниками для выбора подхода к проектированию плиты. Для расчета свойств плиты используются методы проектирования Вестергаарда и/или Майергофа.

Простая конструкционная бетонная плита на грунте использует свойства бетона для поддержки расчетных нагрузок. При этом определяющими параметрами являются толщина плиты и прочностные характеристики бетона на сжатие и изгиб по результатам 28-дневных испытаний. По определению, вторичная/температурная усадка арматуры используется для контроля трещин после того, как они образовались в поперечном сечении бетона. Вторичная арматура не учитывается при определении несущей способности плиты.

Толщина плоской бетонной плиты определяется свойствами бетона, используемого в плите. ACI 302 Guild for Concrete Floor and Slab Construction и ACI 360 Design of Slab on Grade предоставляют методологию проектирования для этого типа плит. Существуют дополнительные протоколы проектирования простого бетона ACI, такие как ACI 330 для парковок.

Как правило, автомагистрали и автостоянки, а также большинство промышленных, складских и коммерческих перекрытий проектируются из простого конструкционного бетона. Обычные бетонные плиты будут толще, чем конструкционные плиты, но в большинстве случаев более экономичны по сравнению с конструкционными плитами. Использование фибробетона по сравнению с обычной сталью в качестве вторичного армирования в большинстве случаев очень рентабельно, поскольку волокно не связано с затратами на месте. Мы можем сократить сроки проекта, избавив от необходимости предварительно размещать проволочную сетку. Мы также можем снизить затраты, устранив необходимость в бетононасосе, когда вместо проволочной сетки в плитах на грунте используются волокна. Здесь использование волокон позволяет грузовику для готовой смеси выгружаться непосредственно на основание плиты в месте использования.

Уровень дозировки микросинтетических волокон в качестве вторичного армирования в жилых плитах на земле может варьироваться от 1,0 фунта на кубический ярд для моноволокна и до 1,5 фунта на кубический ярд для фибриллированного полипропиленового волокна. Более низкие уровни дозировки для каждого материала могут использоваться, когда единственной ответственностью является растрескивание при пластической усадке и пластическая осадка. Например, расчетная доза моноволокна из полипропилена с высоким содержанием волокон в качестве армирующего средства для пластической усадки составляет ½ фунта/куб.см.

Макросинтетические волокна используются при строительстве коммерческих, промышленных и складских полов. Здесь средняя остаточная прочность, определенная в соответствии с ASTM C1399, может быть использована для установления требований к минимальной дозировке макросинтетических волокон.

При использовании фибры можно улучшить некоторые измеримые характеристики долговечности бетона. Методы испытаний, использованные для получения этих данных, можно найти в документах ASTM, ACI или других консенсусных групп или правительственных учреждений. ICC ES AC32 представляет собой превосходный источник методов испытаний бетона, армированного синтетическим волокном, как для армирования трещин при пластической усадке, так и для армирования при температурной усадке. ICC ES AC208 доступен для бетона, армированного стальным волокном.

Вторичное армирование, как определено в нескольких документах ACI, включая 302, 318 и 330, ограничивает ответственность «удержанием бетона вместе после того, как он растрескается». Кроме того, количество условной вторичной арматуры определяется по одной из 5 эмпирических формул.
