Монтаж вентилируемых фасадов

Навесной вентилируемый фасад – система, состоящая из облицовочных материалов, которые крепятся на стальной оцинкованный каркас к несущему слою стены или к монолитному перекрытию. Система монтируется с зазором, по которому между облицовкой и стеной свободно циркулирует воздух, выводя конденсат и влагу из конструкций.

Основные составляющие элементы подсистемы навесного вентилируемого фасада – это крепежные усиленные кронштейны и крепежные профили. Все элементы крепления вентилируемой фасадной системы являются универсальными, что позволяет решать сложные архитектурные и конструкторские задачи. К работам по выполнению монтажа вентилируемых фасадов рекомендуется привлекать профессиональных мастеров из строительных организаций, которые имеют лицензию на данный вид деятельности.

Подсистема включает в себя:

Крепежный кронштейн. С помощью фасадного дюбеля крепится к стене.
Крепежный кронштейн усиленный. Обеспечивает надежное крепление Г-образного профиля.
Уплотнитель паронитовый (терморазрыв). Препятствует возникновению коррозии металла в месте контакта крепежного кронштейна со стеной и снижает влияние мостика холода.
Крепежный профиль Г-образный. Крепится на кронштейн при помощи саморезов по металлу или вытяжных заклепок.
Дюбель фасадный с шурупом. Предназначен для крепления крепежных кронштейнов.

Установка крепежных кронштейнов

Выполните подготовку поверхности стены: уберите старую штукатурку, краску, все, что может помешать надежному креплению кронштейнов.
На стене отметьте центры отверстий для крепления кронштейнов.
Шаг установки кронштейна определяется проектом и может составлять по горизонтали – 350-800 мм, по вертикали – 600-1200 мм.
В отмеченных местах просверлите и очистите отверстия. Диаметр и глубина отверстий зависят от типа крепежа.
Закрепите кронштейны к стене в намеченных местах через термоизоляционную уплотнительную прокладку.
Типоразмер кронштейнов зависит от толщины утепления и определяется проектом.

ВАЖНО! Используемые дюбели или анкеры обязательно должны соответствовать требованиям к материалу стен здания. Не допускается установка анкера на расстоянии менее чем 100 мм от края стены.

ЗАПРЕЩАЕТСЯ:

• Устанавливать дюбели в швы кладки при монтаже на стены с кирпичной кладкой;

• Сверлить отверстия под крепежные элементы в пустотелых кирпичах и блоках при помощи перфоратора.

Утепление и установка крепежных профилей.

Монтаж утеплителя производится согласно инструкциям производителей. Для крепления плит утеплителя должен использоваться рекомендуемый производителем крепеж, например, пластиковый тарельчатый анкер. В местах прохода кронштейнов через утеплитель в плите утеплителя делаются надрезы. При необходимости утеплитель защищается ветрозащитной мембраной, предотвращающей его выветривание. При вертикальном монтаже панелей крепежный профиль монтируется горизонтально, при горизонтальном монтаже панелей – вертикально. Крепежный профиль крепится к кронштейну в двух точках. Фасадный материал может монтироваться непосредственно к крепежным профилям, если не требуется дополнительных элементов в соответствии с проектом производства работ и рекомендациями изготовителя.

Возврат к списку

Межэтажная подсистема под вентилируемый фасад: характерные особенности и монтаж

Содержание:

Межэтажная подсистема для вентилируемого фасада: сфера применения.
Особенности межэтажной подсистемы под вентилируемый фасад.
Для каких облицовок используется.
Из чего состоит.
Монтаж межэтажной подсистемы для фасада.
Плюсы межэтажной подсистемы для вентфасада «Металл Профиль».
Вывод.

Ранее мы рассмотрели, как выбрать подсистему для фасада частного дома. В этой статье перейдём к подконструкции для более масштабных объектов ― многоэтажных домов, административных зданий, цехов, торговых центров и др. Их ещё называют объектами промышленно-гражданского строительства ― ПГС.

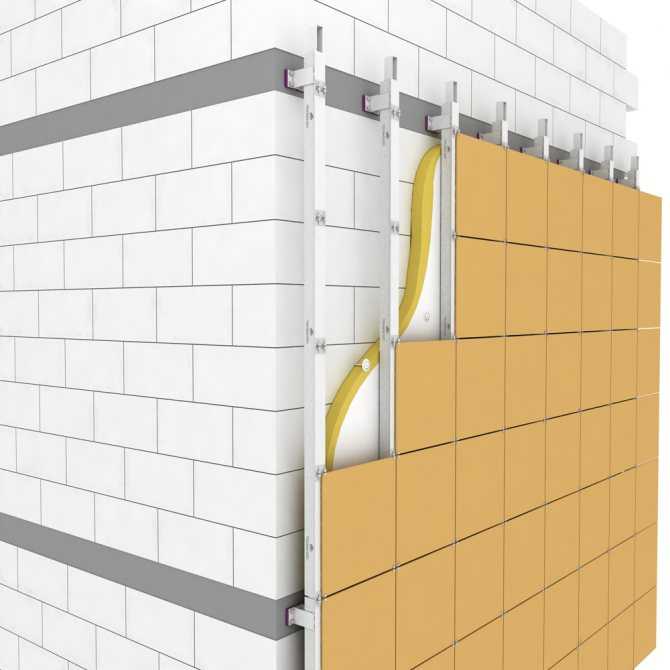

В предыдущей статье мы рассказали, что такое вентфасад. Схематично его можно представить так.

Подсистема под фасад ― это металлический каркас, на котором держатся облицовка и утеплитель. В качестве облицовки используют разные материалы ― профлист, металлосайдинг, линеарные панели, фасадные кассеты, керамогранит и др.

Тип подсистемы во многом зависит от плотности стен. Например, если стены недостаточно плотные (менее 600 кг/м

2), используют межэтажную подконструкцию. Расскажем о ней более подробно:

в каких случаях и почему она применяется;
какие у неё особенности;
для каких видов облицовок подходит;
из каких элементов состоит;
как её монтировать;
какие плюсы у межэтажной подсистемы для вентилируемого фасада «Металл Профиль».

Межэтажная подсистема для вентилируемого фасада: сфера применения

Межэтажная подсистема для фасада разработана для зданий с недостаточно плотными стенами ― например, из пустотелого кирпича, пенобетона, газобетона и др. Её крепят в межэтажные плиты ― там плотность материала больше, поэтому крепёж держится надёжно.

У этих материалов плотность менее 600 кг/м². Если в такие стены вкрутить обычный анкер, есть шанс, что он будет недостаточно прочно держаться, а вместе с ним и весь вентфасад. В качестве альтернативы можно выбрать химические анкеры, но они довольно дорогие.

Чтобы надёжно зафиксировать вентфасад без химических анкеров, используют межэтажную подсистему «Металл Профиль». Межэтажную подсистему можно крепить и на стены, если их плотность выше 600 кг/м².

Профили в межэтажной подсистеме устанавливают вертикально. Следовательно, облицовку на них крепят только горизонтально.

Особенности межэтажной подсистемы под вентилируемый фасад

Её монтируют на зданиях с большими пролётами ― до 4,5 м.
Она выдерживает высокие динамические и статические нагрузки.
Её легко монтировать, т. к. у подсистемы простые узлы соединений.
Она неприхотлива к климатическим условиям.
Она универсальна ― её используют при ремонте, строительстве и реконструкции зданий.

Для каких облицовок используется

Межэтажная подсистема разработана для:

тяжёлых материалов ― композитных или фиброцементных панелей, керамогранита и т. д.;
облицовок, которые фиксируют горизонтально ― фасадных кассет, линеарных панелей и др.

Из чего состоит

Из межэтажных крепёжных кронштейнов, С-образных профилей, стыковочных профилей, кляммеров (их используют только для керамогранита).

Монтаж межэтажной подсистемы для фасада

Кронштейны устанавливают на межэтажные плиты. Пролёты обычно большие, поэтому кронштейны монтируют попарно ― так они лучше удерживают конструкцию.
Чтобы исключить «мостики холода», между кронштейнами крепят паронитовые или изолоновые прокладки.
На кронштейны «надевают» теплоизоляцию. Утеплитель фиксируют тарельчатыми дюбелями.
Поверх утеплителя монтируют гидроветрозащиту. Её также прикрепляют дюбелями со шляпками-грибками.
Между кронштейнами фиксируют С-образный профиль. Он выдерживает больше нагрузок, чем Г-образный, благодаря конструктивным особенностям (дополнительным рёбрам жёсткости). Толщину металла и длину профиля выбирают в зависимости от разновидности облицовки и длины пролёта.
С-образный профиль прикрепляют к кронштейнам заклёпками 6,4х12 мм ― они прочнее обычных.

С-образные профили соединяют стыковочными профилями. Для этого используют заклёпки 4,8х10 мм. Стыковочные профили ― это те же С-образные, только короткие.
Внимание: когда соединяют два С-образных профиля, заклёпки крепят только к одному. Во вторую С-образную направляющую стыковочный профиль просто «вставляют».
Это нужно для компенсации температурного расширения. Если металл поменяет свои линейные размеры, профиль немного сместится, а потом вернётся в исходное положение. Система не пострадает. Если не оставить такой компенсационный зазор, систему может просто разорвать.

Если фасад отделывают керамогранитом, используют кляммеры ― они отлично «держат» тяжёлые облицовки.

Все кляммеры от «Металл Профиль» можно разделить на две большие группы. Конкретный вид кляммеров выбирают в соответствии с проектом.

Плюсы межэтажной подсистемы для вентфасада «Металл Профиль»

Межэтажная подсистема характеризуется следующими преимуществами. Она:

выдерживает высокие нагрузки, т. к. её элементы изготовлены из толстого металла;
отличается стойкостью к коррозии, т. к. её составляющие изготовлены из нержавеющей стали, оцинкованной стали или оцинкованной стали, покрытой порошковой краской;
не горит, поэтому её можно использовать практически на всех объектах;
отличается простым монтажом, т. к. в ней отсутствуют сложные соединения;
не требует затрат на эксплуатацию, а значит, «поставил и забыл»;
проходит строгий контроль качества, что является залогом её долговечности и надёжности;

отличается выверенной толщиной стали, т. к. производится на высокоточном оборудовании. Это значит, у изделий нет слабых мест, в которых они могли бы погнуться.

Вывод

Межэтажная подсистема подходит для крепления тяжёлых облицовок на недостаточно плотные стены (до 600 кг/м²). Она разработана специально для таких случаев. Также её часто выбирают для зданий с большими пролётами (до 4,5 м).

Все элементы подсистемы устойчивы к коррозии и адаптированы к высоким нагрузкам. Заводское изготовление обеспечивает выверенную толщину стали ― все части изделий прочные, нет слабых мест. Благодаря точной геометрии элементы подсистемы легко и надёжно стыкуются.

Лёгкий монтаж будет дополнительным плюсом. Вы сможете смонтировать подсистему самостоятельно.
