Чем крепить мауэрлат: основные способы, инструменты и материалы

Крепление мауэрлата к кирпичной стене: как установить и закрепить

Содержание

• Особенности крепления мауэрлата к кирпичной кладке
• Как установить мауэрлат на кирпичную стену
• Как закрепить мауэрлат к кирпичной стене
• Крепление мауэрлата к кирпичной стене анкерами
• Крепление мауэрлата к кирпичу проволокой
• Крепление мауэрлата к кирпичной стене скобами
• Крепление мауэрлата к стене из кирпича шпильками
• Советы и рекомендации
• Заключение

От того, насколько грамотно выполнено крепление мауэрлата к кирпичной стене, зависит прочность и устойчивость крыши. Нельзя крепить тяжелый деревянный каркас из стропил непосредственно к верхнему ряду кирпичей, в лучшем случае на поверхности появятся трещины, а в худшем кирпичная кладка просто рассыплется под ударами стропил. Узел крепления мауэрлата к кирпичной стене должен обеспечивать надежное удержание кровельных скатов, даже если выпадет двойная норма снега, или дуют запредельно сильные ветры.

Особенности крепления мауэрлата к кирпичной кладке

В строительной механике проектированию элементов крыши уделяют наиболее пристальное внимание. Сложнее элемента, чем стропильный каркас, в доме не существует, поэтому к подготовке и обустройству всех деталей, связанных с креплением его на кирпичных стенах, необходимо подходить максимально взвешенно:

• Во-первых, мауэрлат, или, по-другому, переходной брус от поверхности кирпичной стены к стропилам, необходимо крепить с максимальным запасом прочности. Неважно, какой из способов крепления мауэрлата к кирпичной стене будет выбран, каждая точка крепежа должна быть рассчитана на пятикратную перегрузку, прежде всего по давлению ветра;
• Во-вторых, мауэрлатный брус на кирпичных стенах нужен для того, чтобы скомпенсировать, выровнять и распределить нагрузки по всей поверхности коробки здания. Поэтому укладка мауэрлата на кирпичную стену выполняется с небольшим зазором, компенсирующим напряжения из-за колебаний влажности и температуры.

К сведению! Для мауэрлата используют только деревянные доски или брус. Делается это потому, что каркас крыши, стропила, распорки и подкосы также изготавливаются из строительной хвойной древесины.

Точки и методы крепежа древесины на кирпичной стене позволяют ей расширяться на считанные миллиметры, этого вполне достаточно, чтобы избежать выдавливания мауэрлатной доски. Благодаря такому решению мауэрлат кирпичного дома практически не испытывает усилий в горизонтальной плоскости, основная нагрузка направлена вертикально. Поэтому мауэрлатная прокладка на бетонных, каменных и бутовых стенах может быть намного меньше, чем для газобетонных или пеноблочных зданий. Обычно это тонкий брус, доска 50 мм или пакет из нескольких досок.

Как установить мауэрлат на кирпичную стену

Способ установки мауэрлата на кирпичную стену зависит от устройства верхнего ряда коробки. Традиционно верхняя кромка кладки заканчивается по двум схемам:

• Выкладывается плоская горизонтальная поверхность из кирпича, на которой достаточно просто можно закрепить мауэрлат и стропильные балки любого размера, ограничений по ширине опоры нет;
• Горизонтальная поверхность может выполняться уступом, который и используется для устройства мауэрлата к кирпичной стене.

Это наиболее сложный, но и одновременно самый надежный и прочный тип крепления. Мауэрлат получает дополнительную опорную поверхность на кирпичном бортике, соответственно, количество точек крепления может быть уменьшено вдвое.

Кроме того, наличие дополнительного ряда кирпичной кладки существенно уменьшает эффект от мостиков холода и препятствует попаданию дождевой воды под гидроизоляцию стен. Решение оказалось настолько удачным, что подобные варианты армопояса из кирпича под мауэрлат часто используют на бетонных и шлакоблочных типах стен. Разумеется, перед тем как крепить мауэрлат, нужно будет уложить гидроизоляцию на кирпичную поверхность.

Как закрепить мауэрлат к кирпичной стене

Выбор конкретного способа крепления мауэрлата к кирпичному основанию определяется конструкцией крыши и способом устройства стропильной системы здания. Обычно используется следующее правило: чем длиннее стены здания, тем большей подвижностью должна обладать система крепления.

Например, для небольшого шлакоблочного сарайчика или баньки размером 3х4 м мауэрлат на стенах можно крепить достаточно жестко, парусность крыши невелика, и жесткая заделка не приведет к обрыву анкеров или шпилек, или, еще хуже, к разрушению бруса. Для полноразмерных кирпичных строений с двускатными крышами можно использовать комбинированные способы. Для невысоких односкатных вариантов кровли можно ограничиться скользящей посадкой мауэрлата на каменной основе.

Крепление мауэрлата к кирпичной стене анкерами

Проще всего закрепить деревянный брус на горизонтальной части стены с помощью анкерных болтов с металлической резьбовой втулкой распорного типа. Для монтажа потребуется лишь перфоратор с твердосплавным сверлом, гаечный ключ и клей. Анкер для крепления мауэрлата к кирпичной стене несколько отличается от традиционных втулок и болтов, применяемых для фиксации в толще бетона.

Крепление обладает большей поверхностью контакта, сам анкер длиннее и тоньше. Для нормального сцепления с кирпичной кладкой необходимо, чтобы стержень вошел в кирпич на глубину не менее 12 см.

Если размеры стены не позволяют использовать длинномерные анкера, то лучше всего в дополнение к кирпичной кладке залить армирующий бетонный пояс толщиной до 5 см. Чтобы армопояс не отслоился от кирпича, перед заливкой в кирпичную кладку забивают несколько десятков отрезков арматуры. В свободных местах устанавливают короткие резьбовые пробки будущих анкерных креплений. После застывания бетона армирующая лента оказывается «намертво» сцепленной с кирпичной кладкой.

Иногда можно встретить мнение, что анкерный способ крепления лучше всего подходит для тяжелых крыш с большой парусностью. На самом деле это не совсем точное утверждение. Анкерное крепление, выполненное по приведенной выше схеме, отлично работает для кирпичных зданий со стальным каркасом крыши.

К сведению! Иногда анкера используют для усиления на особо ответственных участках крепления мауэрлата, например, в угловых зонах или в местах стыковки наружных и внутренних стен.

Если в большом каменном здании планируется классическая крыша с деревянными стропилами, то мауэрлат лучше крепить проволокой и скобами. Использование только анкеров в этом случае приводит к деформации стропильного каркаса, изгибу и надлому горизонтальных распорок, а иногда и выпиранию обрешетки и контробрешетки. Крепление проволокой, скобами и даже шпильками обеспечивает более мягкое и пластичное соединение постоянно движущихся деревянных стропил с твердыми, как гранит, кирпичными стенами.

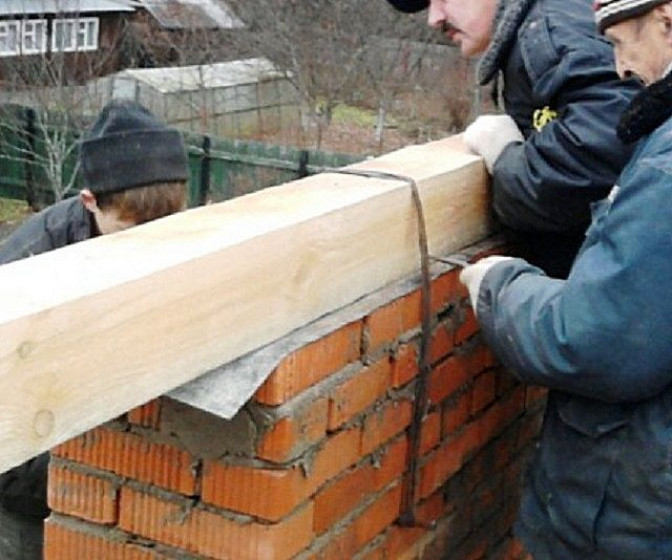

Крепление мауэрлата к кирпичу проволокой

Монтаж мауэрлатного бруса с помощью строительной катанки считается одним из наиболее простых и доступных. Крепление проволокой обычно доверяют подсобным рабочим.

К сведению! Проволочный крепеж – единственный, при котором не сверлится и не ослабляется отверстиями брус или доска мауэрлата, поэтому риск получить трещину вдоль волокон практически равен нулю.

Мало того, если правильно привязать – притянуть брус проволокой к кирпичной стене, то через несколько месяцев древесина деформируется и примет профиль горизонтальной поверхности.

Для крепления отдельные куски проволоки, сплетенные косичкой, длиной 1-1,5 м, закладывают в третий-четвертый ряд от верха еще на этапе выкладки кирпичной стены. Отверстия можно сверлить, но такой способ крепления обычно приводит к сильному ослаблению, как кирпичной кладки, так и самой проволоки.

После наклейки рубероида на стену укладывается брус или пакет из двух сбитых гвоздями досок, и нагружают мауэрлат кирпичным гнетом по четыре-пять штук через каждые 60-70 см. Далее, концы проволоки поднимают над брусом, перехватывают и затягивают ломом до врезания металла в дерево. «Усы» отгибают и забивают молотком в брус.

Крепление мауэрлата к кирпичной стене скобами

Для фиксации деревянного бруса используют загнутые в виде буквы П куски арматуры, толщиной 8 мм. Концы каждой скобы срезают ножовкой, но чаще болгаркой под острым углом. Чтобы согнуть арматуру, металл предварительно разогревают пропановой горелкой в местах сгиба. Подрезать металл, чтобы облегчить процесс гибки, нельзя, гнуть нужно целую арматуру. В противном случае металл быстро ржавеет на стене, особенно под слоем декоративной отделки или утепления.

Надрезать концы будущего крепления необходимо только с наружных сторон П-профиля, отклоненные вовнутрь острия при забивке скобы в древесину создают стягивающее усилие.

Для крепления мауэрлата в толщу кирпичной стены заделывают деревянные пробки. По сути, это обрезки бруса 20-25см длиной, уложенные в кладку на третьем-четвертом ряду. Пробки могли также закладываться на верхней кромке последнего ряда кирпичей.

Чтобы избежать образования трещин, в точках забивки крепления предварительно засверливают отверстия диаметром 4 мм. Скобы забивают в мауэрлат, двигаясь по периметру кирпичных стен, последовательно переходя от точки к точке.

В процессе монтажа крепления мауэрлат необходимо выравнивать и прижимать к поверхности кирпичной стены в момент забивания скобы. Это наиболее некомфортный этап, поэтому скобы забивают в брус на треть до выкладки мауэрлата на стену. И лишь выровняв древесину на опорной поверхности, забивают скобы в пробки тяжелым молотком через прокладку.

К сведению! В креплении мауэрлатного бруса на скобах существует определенный риск брака. При неправильном выборе материала пробки или точки на поверхности бруса древесина будет расколота, что приведет к непредвиденным расходам.

Кроме того, неправильное крепление скобой может стать причиной выхода из строя мауэрлатного бруса на уже собранной и перекрытой крыше. Придется заменять заложенные в стену пробки новыми, демонтировать или перекрывать мауэрлат досками.

Крепление мауэрлата к стене из кирпича шпильками

Установка деревянного мауэрлатного бруса на резьбовом крепеже выглядит наиболее надежным из всех доступных вариантов. Можно использовать удлиненные шпильки, до 60 см, с гайкой и шайбой или приваренной на торце стальной пластиной.

Если использовать для крепления стержни с приваренной стальной пяткой, то устройство нужно будет закладывать в кирпичную стену еще на этапе выкладки завершающих трех рядов кладки.

Чтобы не ошибиться с разметкой, потребуется по периметру стен здания натянуть малярный шнур, на уровне установки будущего мауэрлата можно поставить лазерный уровень. Шпильки с приваренными площадками расставляются по периметру стен и прикладываются кирпичами на кладочном растворе. В блоках, используемых для кирпичной кладки следующих рядов, приходится сверлить отверстия. После наклейки рубероида можно переходить к креплению мауэрлата.

На кирпичных стенах толщиной в полтора камня можно использовать более простой способ фиксации мауэрлатной доски. Для крепления на шпильках в точках установки высверливаются шурфы, диаметром в 40 мм и глубиной до 50 см. На резьбовой штырь надевают широкую шайбу, наворачивают гайку и устанавливают в шурф.

Далее будущее крепление выравнивают относительно горизонтальной поверхности, и отверстие заливают смесью на основе акриловой смолы и промытого песка. Такая пробка удержит мауэрлат намного лучше скобы.

Советы и рекомендации

• Крепление в виде длинного стального стержня с резьбовой поверхностью стягивает несколько верхних рядов кирпичной кладки;
• Шпилька расположена на осевой линии мауэрлата, поэтому брус не выворачивает и не опрокидывает, как в случае использования скоб.

Кроме того, использование гайки для затяжки бруса на стене здания дает возможность точно отрегулировать усилие прижатия и тем самым обеспечить равномерное прилегание к гидроизоляции. Понятно, что отверстия в древесине должны быть на 20% больше диаметра стержня.

Заключение

Крепление мауэрлата к кирпичной стене шпильками можно считать относительно удачным способом крепления, необходимо лишь использовать качественный заливочный состав для фиксации стержня в шурфе. Это один из немногих вариантов крепежа, при котором можно снимать и ремонтировать детали основания крыши без последствий для бруса.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Крепление мауэрлата к кирпичной стене: способы фиксации

• Обвязка проволокой из стали
• Строительные шпильки
• Армопояс и анкерные болты
• Деревянные пробки

Обеспечить надежность скатной кровли без такого важнейшего элемента кровельной конструкции, как мауэлат, практически невозможно . Выступая в качестве опоры под стропила, он противостоит и равномерно распределяет усилия, оказываемые кровельным покрытием, снегом и напором ветра.

Чем так важен мауэрлат ↑

Мурлат фактически выступает в роли некоего переходного звена, в котором все усилия, вес крыши и различные боковые нагрузки, взаимно компенсируют друг друга.

Мауэрлат изготавливают из готового бруса (как правило, его сечение равно 150 на 150) или двух досок, предпочтительнее из сосны. Последние должны иметь соответствующий размер, и соединяются друг с другом посредством гвоздей. Влажность пиломатериалов не может превышать 22%.

Способ крепления зависит от таких параметров, как

• материал, используемый для возведения дома;
• ее площадь;
• отличительные черты конструкции.

Внимание!

Отметим: в отличие от стропильной системы, для данного элемента использование подвижного крепежа недопустимо.

Что очень важно, основание под крышу должно быть расположено в строго горизонтальной плоскости с ровной поверхностью. Чтобы исключить ослабление конструкции, упорные прорези могут выполняться исключительно со стороны стропильных ног.

При расчетах особое внимание уделяют способу установки системы стропил на опору. Отметим их:

• Скользящее. При опоре на брус ноги стропил сохраняют определенную степень свободы. Для обеспечения жесткости используют дополнительные ригели. На опорном брусе их удерживают за счет крепления стропильных досок.
• Упорное. Упором для стропил служат выпиленные в них зубы, или дополнительный брусок. Такая система более жесткая, однако, из-за этого боковые усилия будут максимальными.

Как выполняют крепление ↑

Кладка из кирпича хотя и отличается очень хорошей вертикальной прочностью на сжатие, однако, чувствительна к воздействию боковых нагрузок . Это особенно касается его верхней части, для которой порой небольшого расширяющего усилия бывает достаточно, чтобы значительно разрушить ее. Поэтому замкнутый пояс мауэрлата помимо перераспределения нагрузок должен дополнительно обеспечивать связывающий эффект.

Рекомендуем

Это не касается крыш домов с кирпичной кладкой, фронтоны которых также выполнены из этого материала. Они значительно разгрузят конструкцию, поскольку частично возьмут на себя нагрузку от боковых усилий. Поэтому в подобных конструкциях можно ограничиться устройством мурлата на боковых стенах

• его укладывают по периметру стен, расположив балки ближе к внутренней стороне. При этом он не должнен опираться на декоративный слой с внешней стороны кладки.
• необходимо оставить также небольшой выступ, который дополнительно защитит конструкцию. Даже в случае воздействия на кровлю неравномерных нагрузок он не допустит случайного сбрасывания стропил.

Крепление мауэрлата к кирпичной стене требует определенной подготовки еще на этапе возведения стен.

Помимо основных материалов, а именно, бруса и гидроизоляции, необходимо запастись такими инструментами:

• строительным уровнем;
• молотком;
• разводным ключом;
• дрелью;
• болтами, гвоздями и другими крепежными элементами, выбор которых зависит от способа установки опорного бруса.

Способы крепления ↑

Обвязка проволокой из стали ↑

Это предельно простая технология. Берут 0,5–0,6- сантиметровую проволоку, многократно закручивают и укладывают в кладку, расположив ее на расстоянии примерно пяти рядов от предполагаемого уровня опорного бруса. После затвердения цементного раствора остается лишь продеть проволоку через брусья и закрутить, пока полностью не придавят его к стене.

Обратите внимание на длину проволоки, поскольку ею не только обвивают брус, но и оставшимися длинными концами надежно фиксируют элемент.

Строительные шпильки ↑

Для небольших строений, где нагрузка на крышу не столь значительна, для фиксации мурлата можно воспользоваться строительными шпильками. Это элементы из металла Г-образной формы, которые вмуровывают вглубь где-то на 450 мм, оставив выступать над брусом по крайней мере на 30 мм на контргайку.

Внимание!

Заливку бетонного раствора выполняют с максимальной осторожностью. Дело в том, что если в процессе резьба шпилек будет загрязнена, то закручивание гаек затруднится.

Сначала делают разметку: опорный брус укладывают поверх шпилек и бьют по нему специальным молотком. По полученным отметинам просверливают отверстия требуемого размера. При использовании данного способа до начала устройства на шпильки накалывают гидроизоляционный материал.

Армопояс и анкерные болты ↑

Для зданий с особо большой нагрузкой на стены идеальным вариантом служит армпояс из железобетона. Для его заливки устанавливают опалубку. Внутрь по всей длине закладывают хорошо обвязанную конструкцию из арматуры и заливают качественным бетоном. Заливку выполняют вкруговую за раз, чтобы обеспечить монолитность конструкции.

Рекомендуем

Самый распространенный вариант – это конструкция из 12-мм арматуры, связанной поперечными 6-мм перемычками.

В процессе установки армпояса к нему через вязальную проволоку привязываются резьбовые анкера.

Причем при этом соблюдают следующие условия:

• анкерные болты выставляют вдоль одной линии по возможности ровнее;
• при этом важно, чтоб они занимали положение, максимально перпендикулярное к горизонтальной плоскости.

Число анкерных креплений по крайней мере должно совпадать с количеством стропил. Следует также проследить, чтобы места крепления анкеров и стропильных ног не совпадали.

На анкеры сверху накручивают шайбы. Последние можно заменить на кусочки арматуры, которые наваривают на болты.

После того как бетон схватится анкера вмуровываются в армпояс и намертво привязываются к арматурному каркасу, образуя таким образом крепление, которое по сравнения со всеми другими возможными получается значительно прочнее и жестче.

Мауэрлат насаживают на анкеры, на отверстия, проделанные в нем в соответствии с расположением болтов. На анкеры сверху накручивают шайбы. Последние можно заменить на кусочки арматуры, которые наваривают на болты.

Рекомендуем

Разметку раскладки болтов можно упростить, используя ровную доску. Ее накладывают на анкеры и выполняют разметку. Следующим шагом доску совмещают с нижней частью опорного бруса и просверливают соответствующие отверстия.

Минусом данной технологии считается высокая стоимость анкеров. Вот почему многие мастера предпочитают поступать по-другому. В брусе проделывают отверстия и накладывают на застывший армпояс, продолжая углубляться в него примерно на 200 мм. Затем берут отрезки арматуры большей длины, забивают в глубь отверстия и загибают оставшиеся концы.

Деревянные пробки ↑

Подготавливают деревянные пробки размером в один кирпич, обрабатывают их антисептиком и закладывают в кладку либо ниже на один ряд от места установки опорного бруса, либо рядом с ним, расположив ближе к наружной поверхности стен. Брусья крепят к пробкам посредством металлических скоб.

Обратите внимание на количество креплений – их должно быть по крайней мере столько же, сколько и стропильных ног.

Технология крепления

Независимо от способа крепления предварительно подготавливают место: полностью очищают поверхность и укладывают гидроизоляцию между кирпичной кладкой и будущим мауэрлатом, к примеру, рубероид, полиэтилен или более дорогой изолон.

Алгоритм действий в случае использования шпилек или анкеров одинаков:

• разметка будущих отверстий для насадки при помощи ровной доски;
• доску прикладывают к брусу и просверливают отверстия;
• мурлат аккуратно насаживают на крепежные элементы;
• крепят опорный брус, закручивая гайки или шайбы.

• в брусьях просверливают отверстия на расстоянии 250–300 мм друг от друга;
• через них продевают концы проволоки, закрепленные заранее в кладке и скручивают.

Крепление пробками, как правило, никаких затруднений не вызывает.

© 2023 stylekrov.ru

способы крепления стропильных ног к мауэрлату

Благодаря развитию технологий и изобретению новых укрывных материалов, современное частное строительство имеет возможность выполнять самые сложные проекты по возведению жилых домов. Дома со скатной крышей остаются приоритетом для большинства владельцев недвижимости. Практически во всех случаях застройщикам приходится сталкиваться с усадкой деревянных построек. Это приводит к необходимости использовать такой элемент каркаса, который компенсировал бы его деформацию. Скользящая опора для стропил — балка, закрепленная на опорном брусе с подвижным соединением на мауэрлате. Благодаря таким деталям можно собрать сбалансированный и прочный каркас, отвечающий всем строительным нормам.

Содержание

1. Функции и характеристики скользящей опоры для стропил
2. Область применения
3. Способы и технология монтажа устройства стропильной системы
4. Разновидности опор скользящего типа
5. Крепление стропильных ног к мауэрлату
6. Особенности монтажа скользящей опоры для стропил

Функции и характеристики скользящей опоры для стропил

Раздвижные стропила используются при строительстве домов из массива дерева. Конструкции этого типа после возведения дают усадку до 15% от своих первоначальных параметров. Изменения происходят неравномерно, в зависимости от факторов, воздействующих на те или иные структуры.

Подвижное соединение стропил и мауэрлата позволяет полностью нейтрализовать кривизну каркаса, продлевает межремонтные сроки, что касается жестких каркасов крыш.

Назначение изделия:

• устранение расширения несущих стен при их усыхании и уменьшении в размерах;
• предотвращение деформации рамы при повышенном внутреннем давлении;
• сохранение формы кровли вне зависимости от процессов, происходящих с древесиной.

Плавающее соединение стропил показало свою эффективность в сотнях зданий, возведенных на основе этого метода. Вне зависимости от изменения параметров здания его крыша сохраняет форму, прочность и устойчивость.

Основные преимущества данной технологии:

• создание дополнительного запаса прочности каркаса;
• простота монтажа, для которого не нужно приобретать дорогостоящие инструменты или иметь солидный опыт работы;
• снижение доли тяжелого ручного труда, связанного с уравновешиванием рамы и созданием пропилов;
• нет необходимости устанавливать кобылки на крышу, так как стропила выступают на достаточное расстояние от стен;
• возможность свободного изменения размеров балок при изменении температуры и влажности.

Правильный выбор материала и соблюдение технологии установки подвижных креплений для стропил гарантирует качественный конечный результат. При любой степени усадки конструкция сохранит точные геометрические формы.

Область применения

Наибольшая усадка деревянных конструкций наблюдается в первые 2-3 года после их возведения. Изменения размеров происходят под воздействием таких факторов, как давление и колебания уровня влажности стенового материала. Уменьшается высота каждого элемента в отдельности и всей конструкции. Торцевые стены, на которых стоит конек, подвергаются большей нагрузке, так как к нему крепятся тяжелые стропильные ноги, иногда усиленные подкосами и ригелями. Все это приводит к неравномерной деформации здания на начальном этапе эксплуатации. Плавающие крепления для стропильной системы позволяют безболезненно решить эту проблему.

Системы нашли применение в сооружениях такого типа:

• односкатные;
• фронтон;
• шатровый;
• бедро;
• бубен.

Массивные галтели на кровле служат для уравновешивания вертикального давления стропильной системы, усиливая ее своим весом на боковые стены.

Способы крепления и технология устройства стропильной системы

При планировании строительства дома следует учитывать, что свободный ход каждой балки может составлять 5-15 см в зависимости от размеров здания. Кроме того, способ крепления определяется выбранным типом стропильной системы.

Исходя из особенностей строительного проекта, используются следующие крепления:

• Плавающие. Применяется, когда длина балки максимальна и изменения размеров превышают технические возможности замкового соединения. Используется в висячих системах, где основная нагрузка приходится на конек и опоры. В мауэрлате делается вырез, в который устанавливается металлическая полоса, исключающая трение. Кобылка в стропильной системе устанавливается для увеличения ширины свеса до нужных параметров.
• Скольжение. Применяется при строительстве небольших зданий с потенциально низким процентом усадки каркаса крыши и стен. Мауэрлат и балка соединяются замком (линейкой и скобой), узел одновременно обеспечивает надежное соединение и свободное скольжение наклонного элемента. Кобылки делаются с достаточным запасом прочности из бруса сечением 100х200 мм.

Благодаря использованию таких систем стропильные ноги адаптируются к размерам и геометрии здания, компенсируя распирающие нагрузки, которым подвергаются несущие стены.

Разновидности опор скользящего типа

Использование подвижных креплений каркаса крыши — единственный способ, предотвращающий его деформацию в период усадки здания. Крепить стропила можно как к мауэрлату, так и к перекрытию, если оно выполнено из массивного бруса. Сами зажимы имеют достаточно простое устройство и вполне доступную стоимость. Замки состоят из направляющей планки и уголка с петлей.

При строительстве используются соединения такого типа:

• Открыть. Представляют собой сборно-разборные изделия, в состав которых входит направляющая, закрепленная на стропильной ноге, и металлический уголок, закрепленный на мауэрлате или потолочной плите. Количество отверстий под фурнитуру варьируется от 1 до 5, а запас свободного хода составляет 60-150 мм. Крепление прочное и функциональное. При правильной установке брус будет легко скользить по мауэрлату, что полностью исключает возможность деформации каркаса.
• Закрыто. Изделие неразборное, продается сразу в состоянии, готовом к установке. К опорному брусу крепится уголок с петлей, а в него при установке вкручивается направляющий брусок, прикрученный к стропилу. После фиксации стропил в каркасе регулировка положения замка становится невозможной. Поэтому при выборе таких деталей нужно внимательно подходить к расчетам и соблюдать аккуратность при монтаже.

Крепеж открытого типа более практичен и надежен в эксплуатации. Их конструкция позволяет исправить ошибки, допущенные при монтаже неопытным специалистом.

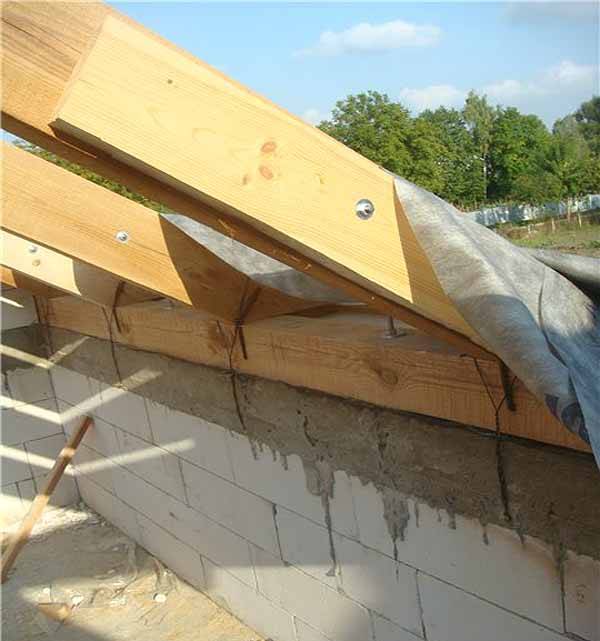

Крепление стропильных ног к мауэрлату

Для надежного крепления стропильной ноги к мауэрлату используются два замка, устанавливаемые с обеих сторон балки. Этот прием исключает возможность искривления балки в процессе изменения влажности и температуры. Крепление стропила должно быть таким, чтобы была обеспечена максимальная дальность его свободного хода.

Можно ограничиться одним крепежом при строительстве кровли с пологим уклоном или небольшого размера, где вероятность изгиба древесины минимальна. При использовании плавающего типа соединения опорный брус затачивается на глубину не более чем половина его сечения.

Особое внимание следует уделить качеству подшипников скольжения. После монтажа изделия будут подвергаться значительным механическим воздействиям и повышенной влажности. Нужно брать самые дорогие и качественные детали из оцинкованной легированной стали. Еще лучше остановиться на нержавейке, так как кровля делается на десятилетия. Изначально следует исключить вероятность появления ржавчины, так как она крайне негативно влияет на древесину.

Сами деревянные фрагменты перед строительством необходимо дважды обработать антисептиком и пропиткой. В процессе эксплуатации эту процедуру следует проводить ежегодно после полного высыхания каркаса.

Особенности монтажа скользящей опоры для стропил

Процесс возведения стропильной системы скользящего типа практически не отличается от технологии возведения стандартного каркаса. Размеры и углы наклона фрагментов конструкции должны соблюдаться особенно точно.

Необходимо учитывать следующие особенности установки:

• Установка мауэрлата. Если несущие стены достаточно толстые, этот шаг пропускается.
• Строительство должно осуществляться на поверхности точной геометрической формы. Для этого проводится предварительный замер периметра и его коррекция при обнаружении нарушений.
• Все одинаковые детали каркаса изготавливаются по шаблону. Это позволит избежать неточностей, связанных с ошибками в отдельных измерениях.
• Для крепления парных замков целесообразно использовать сквозные шпильки, стягиваемые болтами. Осевое соединение прочнее и надежнее саморезов.
• При наращивании допускается сверление не ближе 50 мм от края доски, иначе она может треснуть.
• При использовании саморезов с обеих сторон удлинителя их необходимо вкручивать в шахматном порядке.

При установке стропил крепления должны быть выведены в крайнее положение, чтобы обеспечить им максимально возможное перемещение при усадке здания.

как укрепить стропила крыши

suchoptionen

Количество гвоздей, которые вы используете для соединения каркасных пиломатериалов со стропилами, напрямую влияет на величину прочности они добавляют к вашей крыше. Добавление капли столярного клея между каркасным пиломатериалом и настилом крыши обеспечивает их тесный контакт и повышает устойчивость вашей крыши к сильным ветрам.

Как укрепить стропила крыши от снега — eHow

www.ehow.com › Home Sweet Home › Обслуживание и ремонт дома

Hervorgehobene Snippets

Ähnliche Fragen

Можете ли вы растянуть стропила крыши?

Как укрепить провисшее стропило крыши?

Как укрепить существующую крышу?

Как армировать каркас крыши – Инженерно-строительный ремонт

www.youtube.com › смотреть

14.09.2016 · http://www.homebuildingandrepairs.com/repairs/framing/index.html Нажмите на эту ссылку подробнее…
Dauer: 11:58
Прислано: 14.09.2016

Как поднять провисшие стропила крыши, прикрепив новые к старым

www.youtube.com › смотреть

10.09.2018 · http://www.homebuildingandrepairs .com/framing/index.html Нажмите на эту ссылку, если вы ищете. ..
Dauer: 12:37
Прислан: 10.09.2018

Как конструктивно поддержать или поднять провисающие вальмовые стропила крыши

www. youtube.com › смотреть

25.12.2020 · В этом видео вы найдете несколько идей, которые можно использовать для конструктивного усиления провисшего …
Dauer: 9:15
Прислан: 25.12.2020

Как укрепить потолочные балки, чтобы выдерживать большие нагрузки

www.finehomebuilding.com концы в угол вашей крыши и посмотреть, как долго вы можете сделать их и по-прежнему иметь некоторую опору на ваши верхние пластины. Вы можете получить полную опору, если у вас есть …

как укрепить стропила крыши {VJROM4}

oyijvlq.neumoconnectformacion.es

как укрепить стропила крыши Усилить фермы. Для усиления обрешетки кровли, Крыша подвергается давлению, оказываемому на нее природными силами, …

Руководство по суровым погодным условиям: как укрепить крышу

www. familyhandyman.com › … › Крыша

29.08.2017 · Усиление ферм · Нанесите монтажный клей по краю фермы, чтобы усилить соединение с настил крыши из фанеры. · Придать жесткость …

Усиление существующего каркаса крыши — JLC-Online Forums

forums.jlconline.com › forum › грубый каркас › 50…

Я ищу способы усилить каркас 2×4 24 дюйма кровельная система с пролетом 28 футов. Попытка установить 2-кратные стропила большего размера в существующую оболочку крыши …

Советы по армированию ферм на крыше [Легкие стальные каркасы]

www.ugc.ph › блог › как армировать фермы на крыше

04.07.2022 · Строительные клеи, при нанесении вдоль края ферм крыши, могут усилить соединение ферм с крышей. Это легко …

ABE377/AE413: Укрепление крыши — Университет Флориды

edis.ifas.ufl.edu › публикация

Укрепление крыши · Крест («X») Подпорка фронтона («A » Рамка). Сначала установите диагональную поперечную связь между фермой фронтона и задней частью четвертой фермы ( .
