Чем анкер отличается от дюбеля: Как правильно выбрать анкеры?

Содержание

Как правильно выбрать анкеры?

Нельзя себе представить строительство без использования анкерного болта. Самое распространенное применение – это закрепление чего-либо к стене или для подвешивания к перекрытию. Заменить анкерный болт можно комплектом быстрого монтажа, в который входит дюбель и саморез. Однако такой комплект не может сравнится с анкером по надежности и номинальной нагрузке, которую может выдержать крепёж без деформации. Поэтому, чтобы организовать надежное крепление, необходимо правильно выбирать анкерные болты.

Выбор анкера по способу крепления

С помощью анкера можно осуществить разный монтаж. Под каждый случай подбирается свой способ крепление. В зависимости от конструкционных особенностей стены и прикрепляемого элемента. По самому большому различию анкерные болты можно разделить на механический и химический способ крепления.

Химический способ крепления. Отличается отсутствием пластиковых или металлических элементов крепежа.

Это современный тип анкеров, который не уступает в надежности привычному механическому креплению. Принцип действия заключается в капсуле, которая содержит специальный клей. При вкручивании анкера, капсула раздавливается и между стеной и анкером возникает крепкая и надежная адгезия. Клей заполняет все свободное пространство и укрепляется за короткий период времени. Единственным недостатком является необходимость ждать пока застынет клей в отверстии.

Механические крепления заключаются в распирании анкера при закручивании стержня. Лепестки боков анкера раскрываются и обеспечивают надежное скрепление элементов. Разнообразность анкеров может также предполагать раскрытие анкера. И тогда он действует как якорь. Некоторые крепежи включают в себе несколько видов крепления. Установить анкер нужно с первого раза, так как демонтировать его достаточно сложно. Металлическая гильза и стержень входят в комплект. Покупать дополнительные детали е нужно.

Для бытовых целей нет необходимости покупать химические анкеры. Все функции могут выполнить механические анкеры. Они имеют доступную стоимость и широко распространены в быту и производственном строительстве. Основной принцип действия заключается в деформации гильзы анкера и увеличения таким образом силы трения. Различие в конструкции могут быть незначительными, в зависимости от применения. Они могут использоваться для листовых, пустотелых и полнотелых материалов.

Анкеры для полнотелых конструкций

Анкерные болты для полнотелых конструкций отличаются простотой конфигурацией. При этом они обеспечивают самое надежное крепление. Оно обеспечивается благодаря образованию на гильзе анкера неровностей, которые слепливаются благодаря силе трения с шероховатостями полнотелой стены.

Обычно забивной анкер для полнотелых конструкций представляет собой полую гильзу в форме цилиндра. Они забиваются молотком в заранее подготовленное отверстие. После этого гильза распирается с помощью вкручиваемой оси или специального приспособления.

Деформация и раскрытие гильзы обеспечивает не только надежную фиксацию в стене, но и исключает прокручивание анкера. Такого типа болты нужно использовать в надежных и плотных стенах. Если материал ненадежен и легко крошится, то лучше использовать другой тип анкеров. Забивные болты не подходят для гипсокартонная, пеноблоков и других непрочных изделий.

Клиновые анкеры отличаются внутренней шпилькой анкера. Она представляет собой клин, который при продвижении по гильзе анкера раздвигает и деформирует ее, раскрывая лепестки. Внедрение клина в полость анкера и его продвижение происходит посредством вкручивания гаечным ключом. Клиновые анкеры, наиболее подходящие для крепления тяжелых конструкций к потолку. Они выдерживают сильную нагрузку благодаря большой площади соприкосновения шероховатой поверхности стены с анкером и его раскрытыми боковыми сторонами. Помимо этого, утапливается их шляпка. Это удобно для эстетической стороны.

Распорные анкера имеют самую большую площадь соприкосновения со стеной. Ведь распирание происходит по всей площадь гильзы анкерного болта. Поэтому они используются для крепления тяжелых конструкций и выдерживают максимальную нагрузку. Они надежны и рекомендуются для крепления чего-то на потолок.

Рамный анкер не распирается по гильзе. Его принцип действия заключается в стягивании гайки к началу анкера. Таким образом стороны сжимаются и образуют широкий якорь. Благодаря этому, рамные анкеры используются для крепления оконных деревянных и дверных рам. С наружной стороны анкер можно зашпаклевать заподлицо.

Анкеры для пустотелых конструкций

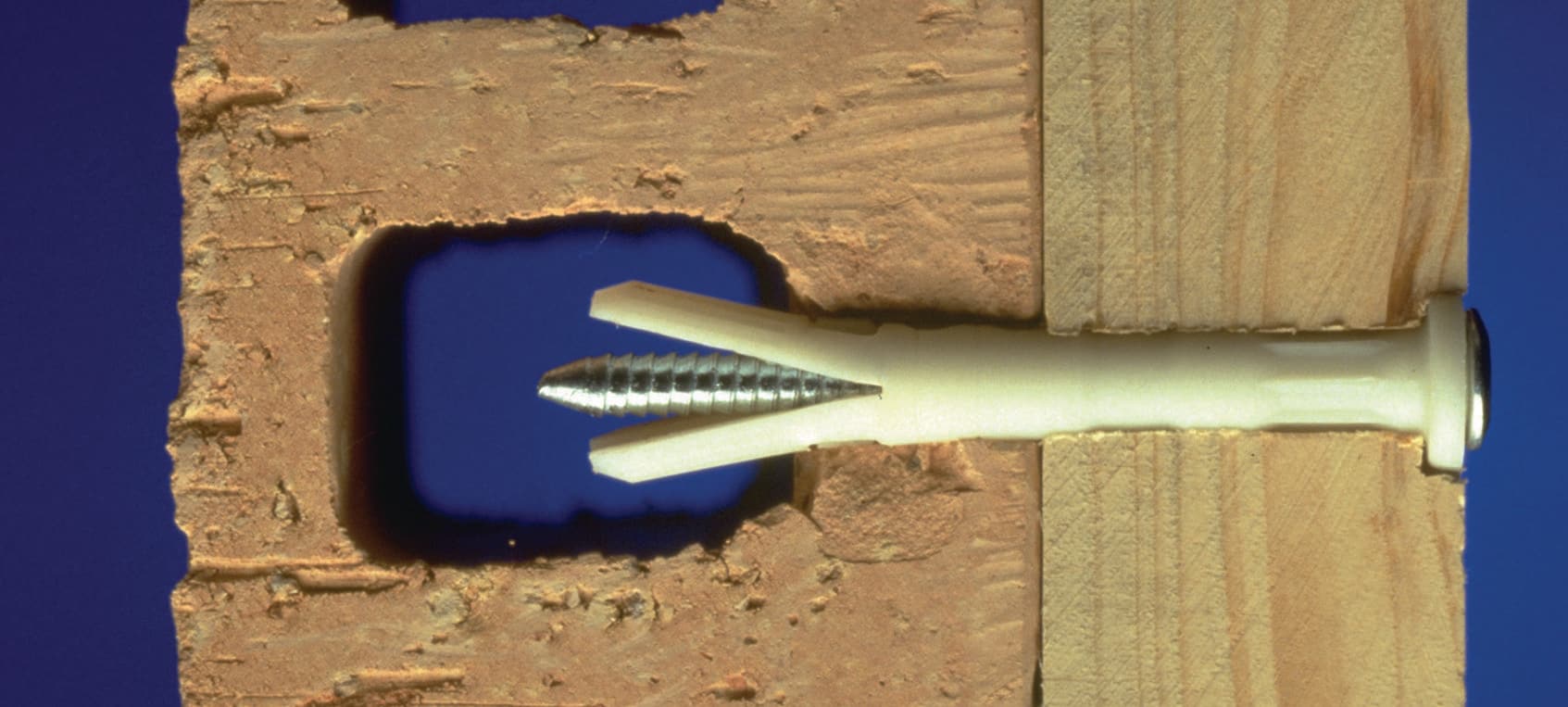

Чтобы закрепить что-либо к пустотелой стене нельзя использовать обычные анкеры. Они полностью неэффективны в этом случае, так как отсутствует сила трения между деформированной капсулой анкера и внутренностью стены. Для пустотелых конструкций используют двухраспорные анкеры и бабочки.

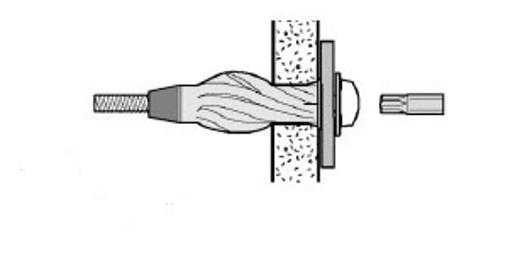

Двухраспорные анкеры представляют собой конструкцию из двух полых гильз и одной оси. Извлечь после монтажа такой крепеж очень сложно. При затягивании внешней гайки, гильза распирается по всем участкам и закрепляется за отверстием в стене. Внутренняя ось имеет форму конуса. Она распирает втулки, перемещаясь внутри них.

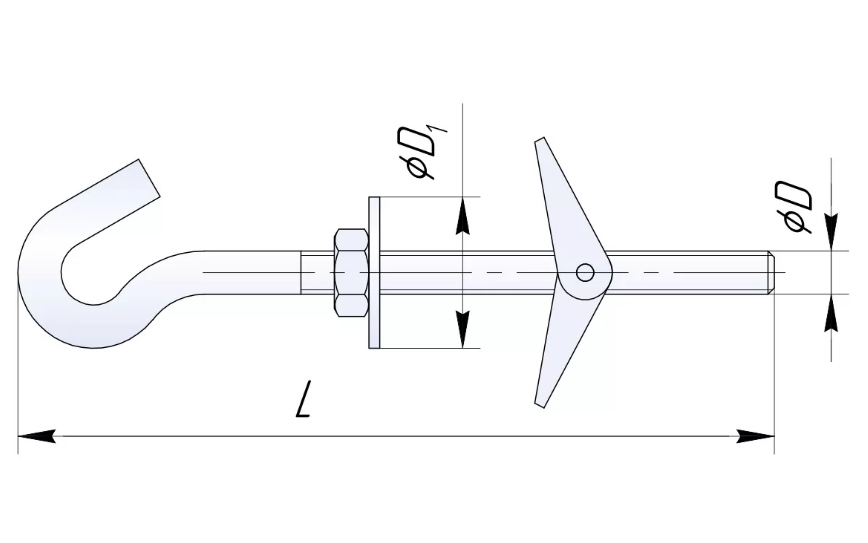

На потолок из листовых изделий тяжелые грузы крепятся с помощью анкера-бабочки. Этот вид крепежа имеет распорный механизм. Крепежный болт имеет длинные разрезы и раскрывается после затягивания словно бабочка. Такой анкер крепко и надежно держит изделие. Вся надежность зависит только от крепкости листового материала к которому он крепится.

Материал изготовления анкерных болтов

Анкерные болты изготавливают из качественных и прочных сплавов алюминия, стали или латуни. Это высокопрочные материалы, которые позволяют обеспечить надежность крепежа. Они выдерживают значительные нагрузки и не поддаются деформации.

После того, как анкер изготовлен его покрывают специальным покрытием. Это необходимо для усиления его антикоррозийных качеств. Для стальных изделий применяется оконцовочное покрытие из свинца. Оно позволят использовать крепеж в среде с повышенной влажностью. Алюминиевые и латунные материалы не ржавеют и выдерживают без покрытия агрессивное воздействие.

Срок эксплуатации анкера повышается в зависимости от толщины покрытия.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие.


Please enable JavaScript to view the comments powered by Disqus. comments powered by

Какой выбрать крепеж — чем отличается анкер от дюбеля


Один из классических вопросов, возникающих в строительной сфере, касается предпочтительного крепежного элемента. Распространенная дилемма: что же обеспечивает более надежную фиксацию — обычный дюбель с шурупом или анкер. Отметим, что все определяется особенностями конкретной ситуации — типом и силой нагрузки, материалом конструкции. Разберемся в различиях между двумя этими фиксирующими элементами, чтобы покупатель мог примерно составить представление о преимуществах и недостатках дюбелей и анкеров.

Анкер

Анкерный болт существенно отличается от дюбеля тем, что является самостоятельным типом крепежного элемента. В структурном плане это болт, имеющий распорную втулку и гайку в форме конуса. Кончик элемента выполняется в виде кольца либо крюка. Анкеры очень часто используются при монтаже светотехнических изделий (например, при подвешивании люстр).

Установка на анкер предполагает забивание крепежного элемента; также зачастую его вставляют в предварительно заготовленное отверстие. Большинство изделий затягиваются при помощи обычных гаечных ключей. При вкручивании втулочные элементы расходятся, обеспечивая надежную фиксацию за счёт распора (неспроста «Anker» переводится с немецкого как «якорь»). Чтобы демонтировать крепеж, потребуется раскрутка болта (ослабить крепление несложно).

Весомым преимуществом анкера является устойчивость к серьезному давлению: с помощью подобных болтов могут быть закреплены достаточно тяжелые конструкции. Однако существует и определенный недостаток, ограничивающий сферу их применения: анкер может быть вкручен только в прочный материал (бетонную либо сплошную кирпичную конструкцию). А вот вбивать анкерный болт в «дырчатый» кирпич запрещается: фиксирующий элемент не будет надежно закреплен. Естественно, анкеры не подойдут и для таких материалов как пеносиликатный блок.

Разновидности

Анкеры отличатся не только габаритами. Имеются конструктивные особенности технических параметров. Анкерная продукция для стен из кирпича разделяется по сфере предназначения. Конкретный вид метизов применяется для определенных монтажных работ.

Важно! Чтобы гарантировать надежность фиксации предмета в стене из кирпича рекомендуется ответственно подойти к выбору анкерной продукции.

Забивного типа

Позволяет зафиксировать критически большой вес. Производится из высокопрочного материала или углеродистой стали. Обрабатывается специализированным антикоррозийным покрытием, обеспечивающим повышение периода эксплуатации. Изделие производится сплошны, при этом повышается степень надежности крепежа. Популярная разновидности метиза — анкер-цанга.


Забивные

Анкер вбивается в кирпич молотком. Расклинивается его рабочая часть. Так элемент надежно фиксируется в стене. Затем вкручивается болт или шпилька.

Клинового типа

Сфера применения идентичная с аналогом забивного типа. Допускается методика монтажа в напряженную и ненапряженную бетонную плоскость. Относится к надежным крепежным элементам. Способен выдерживать высокие нагрузки. Применяется в сухих помещениях.

Производится из разнообразных видов стали. Отличается специфическим исполнением. С одной стороны идет шпилька с метрической резьбой, на которую накручивается гайка. С другой стороны — распорная система в виде муфты с внутренним хвостовиком.


Клиновые

Тип MSA

Латунная продукция, внешняя сторона которой характеризуется наличием специальной гильзы с крупной насечкой. Конструкция позволяет увеличить плотность фиксации крепежа в стеновой полости. Допустимое внутригильзовое сечение находится в пределах 8-10 мм.

Химический принцип

Внешнее исполнение — тубус цилиндрической формы. Внутри находится два ингредиента — органического и неорганического происхождения. Реагируя между собой, они затвердевают, обеспечивают требуемую степень прочности.


Химические

Важно! Крепежные конструкции химического типа пользуются высоким спросом потому, что разрешено их использование в местах с повышенной влажность, в пористых основаниях. Даже в таких чрезвычайных условиях они способны скреплять элементы.

Название метизы получили в виду химического принципа работы — химической реакции. Запаха не имеет. Является продукцией экологически безопасной. Не вредит окружающей среде и человеческому организму.

К отрицательным сторонам использования продукции стоит отнести высокую цену и разное время схватывания состава. Последняя зависит от разнообразия клеящихся смесей.

С кольцом

Особенность изделия — наличие кольца — обеспечивает сферу его применения. Удобно производить монтаж подвесных конструкций на стеновой и потолочной поверхности. В строительстве применяется для крепления лесов. Разрешено использовать для кирпича с плотной внутренней структурой — только полнотелого. В пористых и пустотелых материалах крепеж утрачивает свою эффективность.


С кольцом

Двухраспорные

Дополнительно предусматривается распорная втулка, разжимающаяся одновременно в двух местах. Первый распорный элемент не соприкасается с твердой кладочной поверхностью. Повышается надежность закрепления изделия в стене. Образец показывает хорошие результаты в испытании на разрыв, поэтому используется в тяжелых условиях эксплуатации.


Двухраспорные

Дюбели

В структурном плане принцип крепления дюбелей схож с анкерным. Закручиваясь, крепежный элемент претерпевает расширение и обеспечивает распирание стен отверстия; сила трения обеспечивает удержания на месте. Однако есть и значительные различия. Дюбель не является самостоятельным крепежным элементом — это лишь распорная часть, в которую нужно ввинчивать шуруп либо саморез. Сообразные конкретному дюбелю метизы подбирают в индивидуальном порядке.

Также нужно учитывать, что анкерные крепления сделаны из стали, а дюбель — из полимерных материалов (изредка — из сплава металла). Дюбель используется преимущественно при фиксации, не отличающихся большой массой, конструкций. Простейший пример — монтаж настенной бельевой сушилки, полочки, небольшого навесного шкафа. Однако дюбель, в отличие от анкера, может быть монтирован в сухую штукатурку, гипсовый картон, гипсовый бетон и т.д.

Связи для каркасных конструкций

Хомуты крепления балок, накладки с шипами, уголки, подвесы. Могут называться как связи, анкеры, подвески, связи жесткости. Это оцинкованные стальные пластины с множеством крепежных отверстий (для универсальности), прямые или согнутые в различные формы, иногда с шипами, которые вбиваются в древесину. Часто сделаны под пиломатериалы с одним из размеров 100 мм (100 х 50, 100 х 200).

Применяются для удобства и упрочения соединений элементов каркасно-рамных конструкций, как правило, под прямым углом. Например, есть связи (хомуты, подвесы) которые служат для соединения стропил с балками, балок со стойками, стоек с ригелями и так далее. Зачастую эти крепежные элементы используются вместе со специальными гвоздями того же изготовителя.

Так называемые противоштормовые связи или анкеры предназначены для местностей с сильными ветрами, бурями и весьма недешевы. Если вам такие перипетии не грозят, то вряд ли есть смысл тратиться на этот специальный крепеж. Однако они позволяют ускорить процесс сборки конструкции — возможно, вы посчитаете это достаточным основанием для повышенных расход

Анкеры и дюбели. В чем разница

В российской нормативной документации с определениями “анкер” и “дюбель” сложности и не всегда понятно, какой крепеж относится к первым, какой — ко вторым. Свою лепту в путаницу вносят и зарубежные производители в каталогах которых одно и то же изделие может считаться либо анкером, либо дюбелем. Был ГОСТ 28457 “Дюбели-шпильки распорные строительно-монтажные”, но утратил силу. Да и описывал он, в понимании современного строителя, как раз анкеры. Есть действующий ГОСТ 24379, который регламентирует анкерные болты, но только закладные, для крепления к фундаментам строительных конструкций. На дюбели стандартов нет вообще. Есть еще нашим законодателям над чем поработать по стандартизации анкеров и дюбелей.

Специалисты крепежного направления предлагают классифицировать дюбельный и анкерный крепеж следующим способом:

— анкер — металлическая (стальная) крепежная конструкция, закрепляемая в строительном материале и имеющая резьбовую часть для фиксации в основании и/или прикрепления детали.

— дюбель — вставная крепежная деталь из мягкого, упругого материала (чаще пластика), служащая для фиксации основного крепежного элемента (гвоздь, шуруп, саморез).

По сути, в большинстве анкеров и дюбелей применяется один и тот же принцип закрепления — трение между основанием и распорной частью крепежа. Но если анкеры позволяют получить большую прочность скрепления, то дюбели выделяются большей скоростью монтажа.

Нейлоновые хомуты

Имеет еще названия — кабельная стяжка, нейлоновая стяжка, пластиковый хомут. Это небольшая узкая пластиковая полоса длиной от 10 до 20 см, на одном из концов сделано специальное фиксирующее ушко, через которое пропускается второй конец. Есть варианты с возможностью отпустить хомут. Разового применения — такие хомуты легко затягиваются и обычно не отпускаются, держите их вне досягаемости детей.

Нейлоновые хомуты первоначально были изобретены с целью связывания электрических проводов в жгуты. В домашних условиях можно использовать для завязывания больших пластиковых мешков, мотков, бухт веревки или шланга.

Виды анкеров

К наиболее распространенным видам анкеров (они, конечно же, есть в ассортименте интернет-магазина КРЕПКОМ) относятся:

анкер-болт

Крепеж для сквозного монтажа к основаниям из бетона, кирпича, природного камня, газобетона строительных элементов и конструкций. Отличается высокой прочностью и надежностью прикрепления. Работа основана на распоре внутренней втулки конусом, который втягивается в нее, при завинчивании болта. Идеален для закрепления тяжеловесных конструкций типа навесов и опор, удержания перил и т. п. Имеет сравнительно эстетичный вид — нет выступающей резьбовой части.

клиновой анкер

В клиновом анкере распорная часть — специальная конусная муфта в конце. При затяжке гайки шпилька с конусом на конце выдвигается из отверстия в базовом основании и распирает муфту. Отличается очень высокой прочностью закрепления. Применяется в твердых основаниях (бетон, камень, кирпич). Рекомендуется для крепления различных консолей, навесов, тяг конструкций, опор, ограждений. Монтируется методом сквозного монтажа.

Особенности монтажа

В практике современного строительства анкера пользуются спросом. Они обеспечивают надежный способ монтажа оборудования и фиксацию массивных предметов и конструкций на стенах и перекрытиях здания. Важно правильно подобрать метизы для работы.

Крепления для полнотелого кирпича не позволят обеспечить необходимое сцепления с пустотелым материалом. Поэтому важно предварительно определится с базовым сырьем, из которого возводилась ограждающая конструкция.

Последовательность выполнения работ:

  1. Производится разметка плоскости. Выполняется работа предельно внимательно. Пустотелый керамический кирпич отличается хрупкостью. Если произвести два отверстия с небольшим интервалом между собой, материал, скорее всего деформируется.
  2. Отверстие в кирпиче выполняется специализированным сверлом. Учитывается сечение анкерного элемента и глубина его закладки. Перпендикулярность произведенного отверстия — гарантия качественно произведенной работы.
  3. После создания отверстия его очищают от пыли и мусора. Проверяется точность глубины.
  4. В процессе ввода анкера следите, чтобы зазор между ним и стеной был минимальным. Если получилось так, что изделие болтается, лучше взять метиз крупнее. Следует подобрать его по диаметру полученного отверстия.

Важно! Установка изделия забивного типа такой же кропотливый процесс, как и монтаж распорного аналога. Если приложить чрезмерные усилия при забивании, повредится не только сам крепеж, но и стена.

Виды дюбелей

пластиковые дюбели для гвоздей

На сегодняшний день это один и самых популярных видов крепежа. Дюбель-гвоздь состоит из двух элементов. Пластиковый дюбель вставляется в просверленное отверстие в базовом основании, а гвоздь-шуруп просто забивается в него. Соединение разборное, при необходимости гвоздь можно выкрутить обычной отверткой. Пластиковые дюбели многообразны по конструкции и материалу изготовления. Могут иметь головку-грибок, усики для большего распора. В качестве исходного материала применяется полиэтилен, полипропилен и другие пластмассы. Самые популярные типоразмеры, которые есть в каждом доме, 6х40, 6х60.

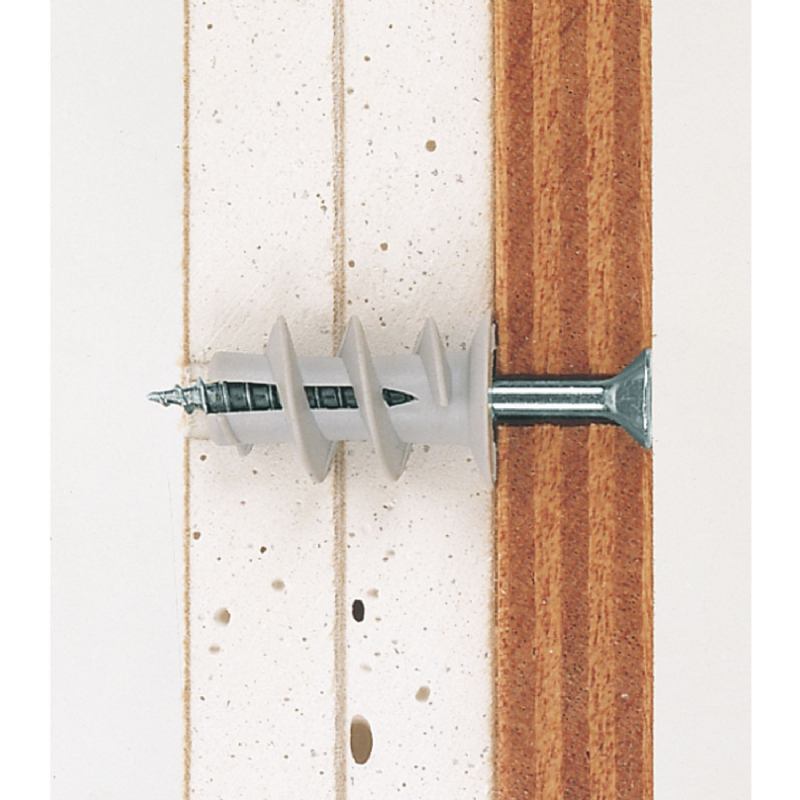

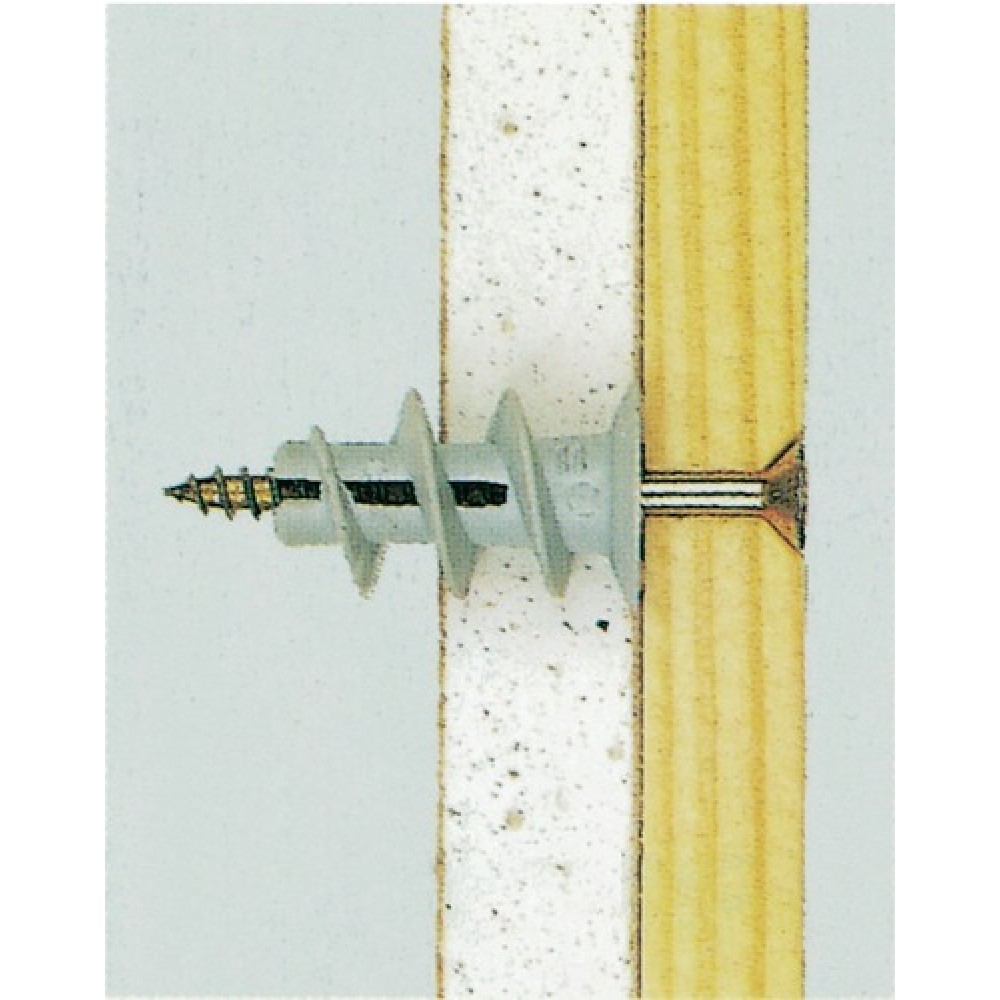

дюбели для гипсокартона

Для креплению к гипсокартону применяются специальные дюбели (дюбель DRIVA). Крепеж имеет конусообразную форму и сильно выступающую резьбу. Изготавливаются из пластмассы и металла. Для фиксации нужного элемента в такой дюбель ввинчивают саморез или шуруп. Такая конструкция позволяет им плотно входить в сравнительно хрупкий гипскартон и обеспечивать надежное крепление элементов интерьера, нетяжелых полок и т. п.

дюбель крепления изоляции

Благодаря большой, круглой головке, эти дюбели незаменимы при монтаже пенопласта, минераловатных плит. Дюбель плотно прижимает теплоизоляцию и не разрушает ее. Для закрепления таких дюбелей в стене применяются как металлические, так и пластиковые гвозди.

Выше только некоторые, наиболее популярные виды крепежа из серии дюбелей и анкеров. Конечно же, их намного больше. В интернет-магазине КРЕПКОМ можно купить анкеры и дюбели самых разных конструкций, европейского и отечественного производства.

Выбирая настенный крепеж, мастера часто задаются вопросом: что лучше — дюбель с шурупом или анкер? Вопрос не праздный. Попробуем выяснить, в чем различие и что влияет на выбор.

Козырек

Отверстие для фиксации козырька над входом выполняется сверлом. Стальные или деревянные кронштейны, удерживающие конструкцию, в дальнейшем крепятся анкерами.

Важно! В строительных магазинах продаются специальные сверла для хрупкого стройматериала, которые не разрушают его структуру.

Сверление выполняется аккуратно и осторожно. Предварительно делается разметка под нужную высоту козырька. Сверлить в шовные соединения не стоит. Козырек может обрушиться.

Анкерная продукция отличается улучшенными свойствами в сравнении с другими метизами. Обеспечивается повышенная степень фиксации предметов большого веса. Это при условии покупки изделий в специализированных строительных магазинах с сертификатами качества на имеющийся товар. Важно не экономить на креплении. Такая ошибка может дорого стоить.

Дюбели

Основной принцип дюбеля тот же, что и у анкерных болтов. При закручивании крепеж расширяется, распирая стенки отверстия, а сила трения удерживает его на месте. Однако есть и ряд существенных отличий:

  • Дюбель — не самостоятельный крепеж, а только распорная часть, в которую уже ввинчивается шуруп или саморез. Подходящие к дюбелю метизы придется подбирать вручную.
  • Анкер изготавливается из стали, дюбель — чаще из пластика, реже из металла.
  • Дюбель применяется при креплении легких и средних по весу конструкций. Например, при монтаже настенной сушилки для белья, полочек и навесных шкафов можно вполне обойтись простым дюбелем.
  • Дюбель подходит для разных оснований. Помимо кирпичных и бетонных стен, дюбели можно использовать для стен из сухой штукатурки, гипсобетона, гипсокартона и даже пустотелого кирпича (для различных применений есть дюбели разной длины и конфигурации).

Выводы

Итак, основное, чем отличается дюбель от анкера:

  1. Силой несущей способности — анкер для самых тяжелых нагрузок, дюбель для небольших и средних.
  2. Видом оснований, в которые можно монтировать этот крепеж — анкер рекомендован для твердых монолитных материалов, спектр применения дюбеля гораздо шире.

В разнообразных строительных работах приходится постоянно крепить какие-либо конструкции и материалы к несущим поверхностям – потолку, стенам, фасаду и даже грунту. Но если для монтажа на фанеру или стену из глиняного кирпича можно использовать обычный гвоздь, то при работе с бетоном или силикатным кирпичом потребуется крепеж более мощный – анкер, про способы и места крепления которого мы и поговорим сегодня.

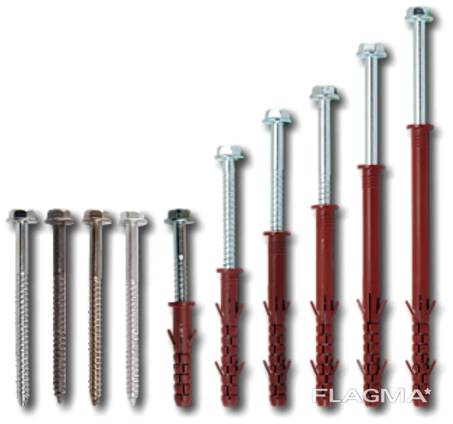

Рамный анкер (металлический рамный дюбель): размеры и монтаж

Такое изделие, как анкер рамный, является одним из типов крепежных элементов, представленных на современном отечественном рынке в огромном разнообразии. Однако именно этот анкер, как признают многие специалисты, является наиболее универсальным крепежом, чем и объясняется его высокая популярность.

Анкер рамный – простой и одновременно универсальный крепеж

Где используется

Анкерные болты сегодня являются одним из наиболее популярных типов крепежных изделий, что связано с их уникальными техническими характеристиками и широкой универсальностью, позволяющей использовать такие элементы для крепления самых различных конструкций и предметов разных габаритов и массы.

Свое название металлический рамный анкер получил потому, что изначально использовался для качественного и надежного монтажа оконных рам и дверных коробок. Сегодня металлический рамный дюбель (другое название рамного анкера) по-прежнему задействован в монтаже оконных и дверных конструкций, но сфера его применения значительно расширилась.

Закрепление дверной или оконной рамы – типичные примеры использования рамных анкеров

Специалисты, работающие в сфере строительства и ремонта, обратили внимание на универсальность конструкции такого анкерного болта распорного типа, а также на высокую надежность фиксации, которую он обеспечивает, и стали активно использовать его для монтажа отделочных материалов, элементов строительных конструкций, а также предметов различного назначения. В частности, особую популярность этот анкер приобрел при монтаже деревянных брусьев на поверхностях различного типа.

Принцип действия и особенности конструкции

Технические возможности рамного анкера определяются особенностями его конструкции. Выбирая рамный металлический анкер для выполнения монтажных работ, следует учитывать тот факт, что он не рассчитан на значительные нагрузки и на большой вес закрепляемых с его помощью предметов. Вес предмета, фиксируемого на вертикальной поверхности посредством одного анкера данного типа, не может превышать 30 кг.

Устройство рамного анкера

Основным элементом конструкции рамного анкерного болта является металлическая втулка с продольными прорезями, которые формируют своеобразные лепестки, разжимающиеся в процессе монтажа крепежного изделия. За разжимание лепестков на боковой части втулки отвечает конусная гайка. Она, накручиваясь на несущий винт, воздействует на внутреннюю поверхность втулки с прорезями, тем самым разжимая ее. Втулка, увеличившись в диаметре, входит в плотное зацепление с внутренними стенками монтажного отверстия, надежно фиксируясь в нем.

Для того чтобы было удобнее манипулировать винтом, вкручиваемым в распорную втулку, на его верхней части предусмотрена шляпка с прорезями под фигурную отвертку. Особенностью рамного анкера является и то, что его шляпка полностью заглубляется в монтажное отверстие, поэтому боковая поверхность его головки имеет конусную форму. Используя такие крепежные элементы, следует не только сверлить под их размещение отверстия, но и предусматривать специальный «потай», в который и будет входить головка болта.

Применение для монтажа рамных анкеров отверток с фигурной рабочей частью делает такой процесс удобным и позволяет эффективно выполнять его даже в труднодоступных местах.

Рамный анкер для пустотелых конструкций имеет увеличенную распорную зону (бабочку) и гайку плоской формы, работающую на стягивание

Правила выбора

Выбирая анкерный болт рамного типа, следует учитывать не только размеры монтируемого с его помощью предмета, но и целый ряд других параметров. Сложность выбора такого крепежного изделия заключается еще и в том, что на современном рынке есть продукция, которая отличается очень невысоким качеством.

Чтобы не оказаться в ситуации, когда приобретенный оконный анкерный болт не устроил вас по каким-либо параметрам, при его выборе следует ориентироваться на следующие факторы.
  • В качестве материала изготовления рамных анкеров преимущественно используются углеродистая сталь и латунь. При выборе крепежного изделия, изготовленного из углеродистой стали, следует обращать внимание на наличие цинкового покрытия на его поверхности, которое обеспечивает защиту крепежа от коррозии. Болты из латуни, которая является менее прочным материалом, чем сталь, выбирают для монтажа менее ответственных и не слишком тяжеловесных предметов.
  • Выбор размеров рамного анкера (длина и диаметр резьбовой шпильки) зависит от того, какого веса изделие вы собираетесь зафиксировать при помощи крепежа. Чем больше вес предмета, тем более длинной и толстой должна быть резьбовая шпилька.
  • Качество изготовления распорной втулки – важный параметр, на который следует обращать особое внимание. Толщина стенок такой втулки по всем правилам изготовления рамных анкеров не должна быть меньше 0,8 мм. В противном случае говорить о качестве и надежности такого крепежного изделия не приходится.

Такие размеры рамного анкера, как диаметр распорной втулки и длина резьбовой шпильки, оговариваются в положениях нормативных документов. Самым ходовым диаметром втулки анкерного рамного болта является 8 мм, такой размер считается наиболее универсальным. В отдельных случаях, когда необходимо обеспечить большую надежность фиксации, используются анкеры со шпилькой диаметром 10 мм, которые способны выдерживать значительные статические и динамические нагрузки.

Что касается длины шпильки, то она тоже нормируется положениями соответствующего стандарта. Длина шпильки рамных анкеров, выпускаемых современной промышленностью, начинается с размера 72 мм, а максимальное значение данного параметра соответствует величине 172 мм.

На чертеже указаны параметры рамного анкера. Ниже в таблицах даны их числовые значения

Технические характеристики рамных анкеров диаметром 8 мм

Технические характеристики рамных анкеров диаметром 10 мм различной длины

Эффективность использования анкерных болтов обеспечивается и качеством материала, в который они монтируются. Так, если материал конструкции, в которую устанавливается анкер, полнотелый и отличается плотной структурой без внутренних дефектов, то и крепление будет надежным.

Особенности монтажа

Надежность и долговечность крепления, выполненного при помощи анкерного болта рамного типа, также зависит от того, насколько правильно выполнен монтаж. Прежде всего, следует приготовить инструменты, без которых выполнить такую процедуру будет практически невозможно. Такие инструменты несложно найти практически в любой домашней мастерской. Сюда относятся:

  • перфоратор, при помощи которого будет выполняться отверстие для монтажа рамного анкера;
  • бур, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки крепежного изделия;
  • отвертка с крестовой рабочей частью, при помощи которой винт анкера будет закручиваться в распорную втулку;
  • молоток, необходимый для того, чтобы забить анкерный элемент в предварительно подготовленное отверстие.

Кратко о монтаже рамного анкера

Более подробно познакомиться с процессом монтажа, выполняемого при помощи анкера рамного типа, можно на примере установки рамы в оконный проем. Алгоритм выполнения такой процедуры выглядит следующим образом.
Этап 1: Установка рамы в проем и ее фиксация при помощи распорок

Раму, которую вы собираетесь надежно зафиксировать в оконном проеме, необходимо предварительно выставить, используя для этого деревянные распорки. Выставляя раму, следует тщательно выровнять ее элементы относительно горизонтальной и вертикальной плоскостей при помощи обычного строительного уровня. Распорки или клинья, которые используются для предварительной фиксации рамы, можно забивать молотком. Если при выставлении рамы обнаружены какие-либо недочеты, то на стадии предварительной фиксации их достаточно легко устранить, подбивая клинья и передвигая оконную конструкцию в нужном направлении.

Схема крепления пластикового окна

Этап 2: Разметка мест для выполнения сверления и подготовка углублений («потая»), в которых будут размещаться головки винтов

После того как оконная рама надежно зафиксирована в проеме при помощи распорок, можно приступать к разметке мест, в которых будут просверлены отверстия для размещения анкеров. Если вы собираетесь закрепить при помощи таких элементов раму небольшого размера, то вполне достаточно будет четырех болтов, а для более габаритных конструкций количество крепежных изделий необходимо увеличить.

Существуют общепринятые требования, согласно которым размещать анкерные элементы следует на расстоянии 30 см от верхнего и нижнего краев оконной рамы (при необходимости положение крепежей можно откорректировать). Если в оконных рамах, которые вы собираетесь устанавливать, производитель не предусмотрел углублений для размещения головок анкерных винтов, то их следует выполнить самостоятельно, используя для этого сверло соответствующего диаметра.

Установочные параметры рамных анкеров диаметром 10 мм

Этап 3: Монтаж крепежных элементов

После того как все вышеописанные манипуляции выполнены, можно приступать непосредственно к монтажу рамных анкеров. Для этого необходимо в намеченных местах просверлить деревянную раму насквозь, углубившись сверлом в поверхность оконного проема на требуемую глубину.

Сверление монтажного отверстия под анкер

Подготовленные отверстия желательно очистить от строительной пыли и кусочков раскрошившегося материала. Только после этого можно вставлять рамные анкерные элементы, пропустив их через раму. Вставленные в подготовленные отверстия анкеры надо затянуть, используя для этого отвертку с крестовой рабочей частью. После того как вы затянете головки винтов, внутренние распорные втулки разожмутся, обеспечив надежное крепление всей конструкции в оконном проеме.

Последнее, что вам необходимо сделать, чтобы завершить монтаж оконного блока, – это заделать щели между рамой и поверхностью проема монтажной пеной.

Преимущества и недоставки анкеров

Выбираете строительные анкеры? Мы поможем!

Во время строительства или ремонта сплошь и рядом требуется закрепить в стене какую-то деталь или подвесить к перекрытию какую-либо конструкцию. Зачастую для этого используют распространенные дешевые дюбели с пластиковыми гильзами, выпускающиеся в большом ассортименте размеров – от миниатюрных до крупных. Но далеко не все задачи можно решить с их помощью. Иногда нужны более действенные и надежные способы крепления.

Даже в быту дюбели не помогут, если нужно установить крупную бытовую технику вроде водогрейного котла, прикрепить к стене турник или подвесить к потолку тяжелую люстру. Что уж говорить о промышленности, сталкивающейся с необходимостью монтажа оборудования, тяжелых подвесных конструкций, крепления опор к фундаментам и другими задачами, с которыми другие виды крепежа попросту не смогут справиться в силу своей простоты и недостаточной надежности.

В подобных ситуациях целесообразно и рационально использовать анкеры – крепежные изделия, спроектированные в расчете на большие вырывающие нагрузки и изгибающие усилия, действующие на крепеж во время эксплуатации.

Анкеры: преимущества и недостатки

Анкеры стоят дороже других видов крепежа из-за более сложной и материалоемкой конструкции. Но если саморезы и дюбели не могут справиться с предполагаемыми нагрузками и вырывающими усилиями, то установка анкеров является не только вполне оправданным, но иногда и единственно возможным способом решения проблемы. Помимо цены, к недостаткам анкеров следует отнести определенные хлопоты при монтаже крепежа. Для их установки понадобится больше инструмента: — Но все труды по монтажу анкеров с лихвой окупаются за счет большого запаса прочности, позволяющего подвешивать тяжелые детали и конструкции, не опасаясь последствий. Поэтому для ответственных креплений стоит отдать предпочтение именно этому виду крепежа как самому надежному и долговечному крепежному элементу, обеспечивающему высокий уровень безопасности.

Механический и химический способы крепления анкеров

Анкерное крепление позволяет эффективно сочетать разные способы соединения, исходя из конкретных задач, возникающих в процессе строительства или ремонта, и характеристик материалов соединяемых конструкций.
  • Механические анкеры держатся в основе благодаря силам трения, возникающим между материалом основания и металлической гильзой, или за счет упора, появляющегося при раскрывании крепежа внутри отверстия. В некоторых, самых надежных моделях комбинируются оба принципа. Такой подход обеспечивает плотную посадку крепежа и исключает возможность его разрушения под воздействием нагрузок.

  • Химические анкеры являются современной альтернативой и достойной заменой металлическому и пластиковому крепежу. Они работают по принципу адгезии химических веществ с материалом основания. Жидкие быстрозастывающие компоненты, на 100% заполняющие свободное пространство между материалом-основой и металлическим анкером внутри предварительно подготовленного отверстия, гарантируют неподвижность крепления и максимальную надежность узла в целом.

Механические анкеры: просто, бюджетно, надежно

  • Для бытовых целей подходят наиболее распространенные и самые доступные анкеры – механические. Они изготавливаются из металла и работают за счет распирания крепежа тем или иным способом внутри высверленного в стене или перекрытии отверстия и механического сцепления с основой.
  • У механических анкеров – сложная составная конструкция, одним из элементов которой является распорная часть, непосредственно участвующая в закреплении изделия внутри основания. При распирании анкера стержнем (винтом, болтом или шпилькой) происходит частичная деформация металлической гильзы, обеспечивающая улучшение сцепления между крепежом и материалом основы.

Механические анкеры делятся на несколько основных групп, включающих крепеж, предназначенный для установки в разные материалы:
  • полнотелые
  • пустотелые;
  • листовые.

У каждой из групп – свои конструкция и особенности.
Разнообразие моделей, представленных в ассортименте нашего интернет-магазина, может поставить в тупик неподготовленного человека, ранее не сталкивавшегося с анкерами и не знакомого со спецификой их монтажа. Поэтому попробуем более пристально ознакомиться с разными типами конструкций и нюансами использования анкеров.
  • Забивные стальные или латунные анкеры – это полые изделия цилиндрической формы, забиваемые в отверстия с помощью молотка. На внутренней части цанги нанесена метрическая резьба. Рифление на наружной поверхности исключает проворачивание анкера внутри отверстия. Фиксация анкера в предварительно просверленной полости происходит во время закручивания в него крепежа с подходящей резьбой или при использовании специального приспособления в виде стержня для распирания конусообразной втулки. Забивные анкеры не рекомендуется устанавливать в недостаточно прочные основания (например, пеноблоки или газобетон).

  • Клиновые анкеры фиксируются в полнотелых строительных основаниях благодаря наличию специального подвижного клина, продвигающегося вперед и раздвигающего лепестки гильзы при затягивании крепежа с помощью гаечного ключа с моментом, указанном в спецификации на крепежное изделие. Благодаря большой площади контакта с внутренней поверхностью отверстия их можно использовать для подвешивания на стены и к перекрытиям тяжелых и среднетяжелых конструкций. Некоторые клиновые анкеры имеют утапливаемые головки для скрытого монтажа.

  • Распорные анкеры оптимальны для крепления тяжелых конструкций благодаря очень большой площади контакта крепежа со строительным основанием из бетона, гранита или кирпичной кладки. Они представляют собой металлические гильзы с прорезями. При закручивании гайки происходит распирание гильзы по всей длине анкера, в результате которого она очень плотно прижимается к внутренней поверхности отверстия. Распорные анкеры отличаются высокой надежностью и могут выдержать значительные нагрузки как в продольном, так и в перпендикулярном направлении.

  • Рамный анкер– это винт с конусной гайкой, «упакованный» в металлическую гильзу с продольными разрезами. При закручивании винта подвижная конусообразная втулка втягивается в гильзу, расклинивая ее изнутри и плотно прижимая стальную оболочку к основанию, а потом и к прикрепляемой конструкции. В итоге происходит надежная и прочная фиксация. Рамные анкеры часто используются для крепления деревянных оконных и дверных рам к бетонным, кирпичным и каменным стенам благодаря возможности монтажа заподлицо с наружной поверхностью прикрепляемой детали.

Для монтажа любого из перечисленных выше видов анкеров в основании необходимо предварительно просверлить отверстие соответствующего диаметра (с небольшим запасом по глубине) и очистить его от буровой крошки. Наличие пыли, остатков бетона, кирпича или камня существенно уменьшает прочность крепления из-за недостаточно плотного прилегания металлической втулки к основанию.

Анкеры для пустотелых основания и листовых материалов

Обычные анкеры совершенно не подходят для крепления конструкций к перегородкам из пустотелого кирпича или тонколистовым материалам из-за недостаточно большой площади поверхности контакта. Для подобных задач нужно использовать крепеж специальной конструкции, обеспечивающей взаимодействие с основанием и благодаря силе трения, и за счет дополнительных упоров.

  • Двухраспорные анкеры– это сложносоставные крепежные изделия в виде нескольких отдельных металлических гильз, нанизанных на стальную шпильку. При затягивании гайки, расположенной на внешнем конце анкера, происходит распирание втулок изнутри за счет перемещения внутреннего конуса. Гильза деформируется в нескольких распорных зонах одновременно, благодаря чему анкер надежно фиксируется по всей длине, упираясь в стенки отверстия и края полостей в материале-основе. За счет своей конструкции двухраспорные анкеры могут эффективно противостоять очень большим вырывающим усилиям. Извлечь гильзу такого крепежа из пустотелого кирпича после установки практически невозможно. <

  • Для крепления подвесных конструкций к листовым материалам (например, гипсокартонным или древесностружечным плитам) отлично подходят «бабочки» – анкеры с распорными механизмами. После затягивания крепежа они «раскрываются» благодаря наличию длинных продольных разрезов, позволяющих тонкостенным гильзам достаточно легко деформироваться, и упираются в лист с изнаночной стороны, чтобы втулка не смогла выйти наружу. Надежность крепления таких анкеров ограничивается только прочностью самого листового материала.

Из чего делают анкеры?

Анкеры изготавливают из качественной конструкционной стали, латуни или высокопрочных сплавов на основе алюминия. Основными критериями при выборе материалов являются прочностные характеристики, а также стойкость к нагрузкам и деформациям.

Поскольку при использовании анкеров предполагается большой срок службы соединения, то устойчивость к коррозии – важный фактор при выборе крепежа. Изделия, изготовленные из латуни, нержавейки или алюминиевых сплавов, не ржавеют по определению. Крепеж из конструкционной стали защищается от воздействия воды, влаги и агрессивных веществ с помощью покрытия на основе цинка. Если анкер будет работать в коррозионно-активной среде (при наружной установке, во влажных помещениях, на промышленных производствах), то следует выбрать анкер с более толстым слоем оцинковки.

Правильный подбор и расчет анкеров – залог надежности крепления

На прочность крепления влияют как характеристики материала основы, так и особенности крепежа:

Выполняя расчет анкеров, следует обязательно учитывать все виды нагрузок, действующие на крепеж, и вносить поправку, умножая расчетные значения на коэффициент безопасности. Крепежные узлы, испытывающие динамические нагрузки, рассчитываются с запасом по сравнению с анкерами, воспринимающими только статические усилия.

На анкеры могут действовать разнонаправленные усилия.

  1. Правильно распределенные нагрузки (перпендикулярные к оси крепежа) могут привести к срезанию анкера при превышении значений, максимально допустимых для каждой конкретной модели.
  2. Продольные усилия, действующие вдоль оси или под небольшим углом к ней, могут повлечь за собой вырывание анкера из основания. Вырывание может произойти как с разрушением материала основы, так и без него.
  3. Неправильное распределение нагрузок (например, при значительном выступании части анкера над поверхностью) приводит к деформациям – излому или изгибу стержня.
Все значения, необходимые для расчета анкерных соединений, указываются в сертификатах на крепеж и технической документации. Разобраться в особенностях выполнения расчетов помогут специалисты интернет-магазина «KREP-KOMP», консультирующие клиентов по телефону 8 499 350-55-55 или через форму обратной связи на сайте. Другие статьи по теме:

Анкера по низким ценам оптом и в розницу

Характеристики:
×
Характеристики:
×
Характеристики:
×

Количество, кг:

8,0 x 258,0 x 408,0 x 608,0 x 658,0 x 858,0 x 1008,0 x 12010,0 x 4010,0 x 5010,0 x 6010,0 x 7510,0 x 7710,0 x 9710,0 x 12510,0 x 13010,0 x 15010,0 x 18012,0 x 6012,0 x 6512,0 x 7512,0 x 9912,0 x 12912,0 x 15012,0 x 18012,0 x 20012,0 x 25012,0 x 28012,0 x 30014,0 x 10014,0 x 15014,0 x 20016,0 x 6516,0 x 11116,0 x 14716,0 x 18016,0 x 22016,0 x 25020,0 x 7520,0 x 10720,0 x 11020,0 x 15020,0 x 20020,0 x 25020,0 x 300

Оформить заказ
Характеристики:
×
Характеристики:
×
Характеристики:
×

Компании «ОКРЕП» — надежный поставщик высококачественного анкера

Анкер – это надежный вид крепежа на сегодняшний день. Ему чаще всего отдают предпочтение при горной выработке, для крепления сводов горизонтальных ходов и стен. Анкерный болт забивается или заворачивается в твердое основание. Типичный вариант представляет собой стержень из легированной стали, длиной от 45 до 200 миллиметров. Он характеризуется разными категориями прочности. Анкер позволят вам максимально качественно произвести работу.

Анкерный болт отличается шестигранной головкой, а конец имеет нарезную резьбу. Характерные особенности ему придает коническая гайка и втулка с продольными прорезями. На сегодняшний день существует несколько видов анкеров, один из них – это клиновой. Этот вид является самым распространенным и широко применяемым. Он занял особое место в строительстве, промышленности и при наружных работах. Подобные анкера нужны для сквозного монтажа. Клиновой анкер может пригодиться и в быту при установке разнообразных спортивных снарядов. Анкера купить по низким ценам можно оптом или в розницу.

Винтовые анкеры по своему внешнему виду и конструкции очень похожи с предыдущим видом, но у них вместо гайки винт. Очень часто винтовые модели используют для полускрытого монтажа, к примеру, перегородок, окон и дверей. Анкер с подрезкой нужен для креплений в полнотелые основания. Это может быть природный камень или бетон. Принцип работы сход с клиновыми видами. Цена анкера зависит от целого ряда характеристик.

Забивной анкер-клин – это еще один вид данного крепежа. Он устроен немного проще, ведь такой анкер состоит из стальной шпильки и клина. Дополняет конструкцию шпилька со стопорной шляпкой. Так достаточно сделать отверстие, вставить туда анкер и забить его молотом. Он выпускается исключительно оцинкованным и отличается простотой использования. Анкера оптом можно приобрести крупными партиями.

Распорный анкер имеет свои особенности и работает таким образом: делаем отверстие, помещает его туда, и начинаем закручивать головку. Так распорной кольцо, расположенное в задней части, будет постепенно разжиматься. Лучше всего данный вид подходит для жестких полнотелых оснований. Встречается желтопассированный и оцинкованный типы.

Сегодня огромную популярность приобрел анкер со сменной пружиной. Он нужен для монтажа временных сооружений. Чаще всего анкер со сменной пружиной помогает при монтаже опалубки. Работать с данным видом рекомендуется при помощи гайковерта. Стоит отметить, что после выкручивания пружина может быть заменена на новую. В результате, его можно использовать несколько раз. Купить анкера у нас всегда можно по приемлемым ценам. Доставка по Москве осуществляется в день заказа.

Анкер – крюк используется для всевозможных растяжек и подвесных конструкций. Его главное отличие заключается в том, что вместо болта или гайки у него расположен крюк. В некоторых видах может встречаться кольцо. Существуют и другие виды анкеров, но эти являются наиболее востребованными.

Анкер для кирпича: установка, виды крепежных систем

Кирпич считается одним из наиболее популярных строительных материалов. Прикрепить к кирпичной стене какую-либо конструкцию позволяет специальный анкер для кирпича, обеспечивающий фиксацию посредством расширяющихся элементов. Выделяют несколько видов таких крепежей в зависимости от их назначения и особенностей кирпичной кладки. Монтаж дополнительных конструкций на стены будет надежным, только если анкерные болты правильно подобраны.

Что это такое?

Анкера — универсальные крепежные средства, которые используют для капитальных ремонтов и несложного благоустройства отдельных помещений или зданий в целом.

Анкера применяют для крепления предметов мебели, люстр, подвесных потолков, навесных фасадов, козырька над дверью и т. п. Тяжелая конструкция крепко держится на стене из облицовочного, полого, огнеупорного и других видов кирпича благодаря своему устройству. Крепежом выступает особая гильза, которую вставляют в заранее приготовленное отверстие. В ходе монтажа анкера гильза расширяется и посредством силы трения надежно сцепляется с кирпичами. Затем в зафиксированную часть вставляется основное крепежное средство, которым может выступать шпилька, винт, шуруп. Анкеровка кирпичной кладки подразумевает определение необходимого вида крепежного устройства и его установку. Из-за неправильного подбора размера, материала и типа анкера сцепление ослабевает. Пренебрежение правилами установки провоцирует образование трещин в стенах, разрушение креплений и установленных конструкций в целом.

Вернуться к оглавлению

Чем анкерная система отличается от дюбеля?

Чтобы дюбель распирал стену, нужно вкрутить в него саморез.

Работа обеих крепежных средств основана на принципе распирания материала стены. Но если в дюбель вкручивают саморезы или забивают гвозди, то устройство анкеров значительно сложнее. Анкерные системы состоят из 2-х частей. Одна из них распорная, другая — нераспорная, вкручивающаяся в первую. Когда винт закручивается в распорный элемент, внутри стены раскрываются его «лепестки», благодаря чему обеспечивается надежное сцепление, похожее на действие якоря.

Дюбеля и анкера для кирпичной стены имеют одно и то же назначение: фиксация на стенах тяжелых предметов. Однако дюбель гвоздь выдерживает меньшую нагрузку. Анкерные системы позволяют закрепить устройства массой более 100 кг. С их помощью удается обеспечить сквозное крепление на несущей стене швеллера, балок и реек из металла. Их используют для работы с навесными фасадами.

Вернуться к оглавлению

Виды крепежных систем

Химический дюбель или анкер чаще всего применяют для установки в полый кирпич. Особенность этой разновидности крепежа ― высокая устойчивость к негативному воздействию щелочей и воды.

Каждый из видов такого крепежа применяется в определенной ситуации.

Чтобы крепить различные предметы на стены из кирпича и газобетона, применяют несколько типов анкеров. Различие между крепежами составляет их размер и технические параметры. Каждый вид анкера соответствует определенным задачам. Выбирая анкерную систему, важно учитывать специфику связки и кирпича, из которого сложена стена. Так, например, глиняный кирпич прочнее силикатного, а преимущества поризованного стройматериала включают в себя все качества кранного кирпича и газоблока. Облицовкой может служить кладка из клинкерного камня, и к нему нужно подобрать определенный тип анкеров.

Вернуться к оглавлению

Забивной тип

Анкерные системы этого вида считаются наиболее распространенными и простыми в установке. Их применяют, чтобы зафиксировать профильную трубу или любую конструкцию на стены из полнотелого и щелевого кирпича. Особенность забивного анкера в том, что после его установки в стену задействуется распорная часть, обеспечивающая сцепление. Только после этого в гильзу вставляют дополнительный крепеж с резьбой с помощью гайки, которая в конце работы снимается. Вместо нее может использоваться уголок, крюк или кольцо.

Вернуться к оглавлению

Клиновой вид

Такой крепеж подойдет и для фиксации швеллера из металла.

Такой анкер для кирпичной кладки обладает специальным элементом, расклинивающимся в ходе монтажа. Благодаря расширению внутри стены этот крепеж удерживает тяжелые предметы. С его помощью удается закрепить на стене даже металлический швеллер. Зачастую подобные анкерные системы имеют винты с утапливаемыми головками. Лучше использовать клиновые анкера, если нужно осуществить монтаж сквозь фиксируемый объект.

Вернуться к оглавлению

Крепеж типа MSA

Анкера изготавливаются из латуни и обладают специальной насечкой, улучшающей уровень сцепления со строительным материалом. Внутренняя гильза имеет коническую форму с сужением к основанию. Такое строение позволяет расширяться анкеру и закрепляться устройству в стене по ходу вкручивания болта. Подобные крепежи применяют для навешивания не тяжелого оборудования.

Вернуться к оглавлению

Химический крепеж

Подходит этот анкер для пустотелого кирпича и полнотелого, но в работе с щелевым стройматериалом химические анкера незаменимы. После того как будет проведен необходимый расчет, в подготовленное отверстие устанавливают ампулу полиэфирной смолы. Затем проводится пробуривание с помощью шпильки, что обеспечивает физико-химический способ крепежа. Чтобы используемый состав затвердел, требуется время. Для щелевого кирпича не меньше 20-ти минут.

Для надежного соединения составляющих многослойных конструкций с воздушными каналами и облицовкой используется гибкая связка анкер с волнообразными изгибами. Расчет необходимого количества прост: на 1 м² приходится 4―5 штук гибких связей-анкеров.

Вернуться к оглавлению

Двухраспорная система

Такой крепеж обычно применяется для кирпича пустотелого типа.

Анкер или дюбель для пустотелого кирпича имеет распорную втулку сразу в 2-х местах. Это гарантирует надежную фиксацию. Этот вид крепежа подходит и для полнотелых строительных материалов, но наиболее популярно его применение для щелевых кирпичей. При наличии 2-х распорок велика вероятность, что хотя бы одна из них попадет на твердую часть. Хорошо себя показывает в расчете на вырыв.

Вернуться к оглавлению

Как проводится установка?

Чтобы установить крепеж для пустотелого кирпича, рекомендуется придерживаться следующих правил:

  • Диаметр подготовленного отверстия должен быть равен диаметру крепежной системы.
  • Прежде чем установить в стену гильзу, нужно освободить отверстие в кирпиче от пыли и мусора.
  • Затягивание внутреннего болта должно обеспечить полное расширение внутренней части анкера. Это гарантирует надежность крепежа.
  • Анкерную систему вставляют только в тело кирпича, а не в прослойку из цементного раствора.
  • Кирпичная стена должна быть прочной и без повреждений. Трещины ослабляют соединения.

Анкерные системы применяют в рамках внешних и внутренних работ. Для фиксации нужен предварительный расчет количества связок, прочности кладки на срез и уровня сопротивления, особенностей принципа крепления относительно вида кирпича и т. д. Порой возникает необходимость в использовании дополнительных приспособлений, например, уголка под анкерную систему.

Установка химических анкеров | Мегарез

Установка химических анкеров в Ярославле от компании «Мегарез»

Химический анкер — это инновационная крепежная система, обеспечивающая надежную фиксацию различных элементов строительных конструкций в рыхлых, пустотелых и пористых материалах. К таким материалам можно отнести:

  • ракушечник;
  • известняк;
  • различные виды ячеистых бетонов;
  • пустотелый кирпич.

Сами по себе перечисленные выше материалы не обладают достаточной прочностью для крепления нагруженных элементов конструкции, однако использование химических анкеров позволяет решить эту проблему.

В зависимости от того, в каком материале необходимо закрепить тот или иной элемент конструкции, химический состав смеси может существенно различаться. Точные пропорции состава, как правило, не разглашаются производителями, однако с большой долей вероятности можно утверждать, что в состав большинства химических анкеров входят:

  • полиуретановые, акриловые или полиэфирные смолы;
  • мелкодисперсный кварцевый песок;
  • цемент;
  • отвердитель.

Стандартная упаковка химического анкера напоминает шприц с жидкими гвоздями или силиконовым герметиком, однако содержимое емкости представляет собой эффективную систему крепежа, обеспечивающую надежную фиксацию металлических стержней в любом строительном материале.

Принцип действия химического анкера

Принцип действия рассматриваемой крепежной системы состоит в том, что рабочая смесь, глубоко проникая в поры и полости материала, затвердевает и обеспечивает фиксацию металлических стержней даже в ячеистых бетонах и пустотелой кирпичной кладке.

Установка химических анкеров не отличается особой сложностью. Клеящая смесь вводится в заранее подготовленное отверстие, после чего туда же устанавливается резьбовая шпилька или обычная рифленая арматура. Наполнитель плотно обволакивает стержень и застывает, тем самым обеспечивая его надежную фиксацию. В зависимости от типа химического анкера, для заполнения отверстия клеящим составом могут использоваться специальный пистолет-дозатор или особая капсула.

Химические анкерные крепления по способности выдерживать выдергивающие нагрузки существенно превосходят обычные анкерные системы и дюбеля. Несущая способность химических соединений позволяет использовать этот метод крепления при монтаже балконов, навесов и даже мостов, причем, как в надводном, так и в подводном положении.

Особенно целесообразно использование химических анкеров в тех случаях, когда ни дюбеля, ни обычные металлические анкера не в состоянии гарантировать надежность крепления элементов конструкции к основанию. Обычно такая ситуация возникает, если основой служит пористый или пустотелый материал, например, ракушечник, известняк, газо- или пенобетон, шлакоблок и т.д.

При использовании элемента крепежа необходимо помнить, что схватывание и полное застывание наполнителя зависит от его состава и может колебаться от 5 до 24 часов.

Область применения

Рассмотрим подробнее в каких случаях целесообразно использовать химические анкерные крепления. Согласно отзывам строителей и рекомендациям производителей, химические анкеры, чаще всего, используются для:

  • обустройства автомобильных магистралей и других дорожных работ, связанных с установкой знаков, указателей, рекламных проспектов и т.д.;
  • установки вентиляционных систем рыхлых, пористых и пустотелых основаниях;
  • надежной фиксации крупногабаритных металлоконструкций;
  • установки массивных рекламных конструкций отличающихся повышенной парусностью;
  • восстановления различных типов подъемников;
  • возведения строительных лесов и обрешеток;
  • восстановления памятников;
  • проведения монтажных работ в портовых зонах и возведения различных водных объектов;
  • монтажа фуникулеров, используемых на горнолыжных курортах;
  • обустройства электротехнических объектов.

В бытовых условиях химические анкера могут потребоваться для крепления тяжелой навесной мебели и предметов интерьера к недостаточно прочному основанию.

Остались вопросы?
Просто оставьте заявку и мы ответим вам в самый короткий срок!

Настенные крючки с дюбелями своими руками — The Merrythought

Мы работаем над тем, чтобы закончить комнату для мальчиков, и осталось всего несколько проектов. Когда мы добавили ванную комнату наверху, то, что когда-то было туалетом в комнате для мальчиков, стало новой ванной. Так что нам пришлось перестроить шкаф для их комнаты. Я не хотел, чтобы шкаф занимал слишком много места в их комнате, но также не хотел, чтобы в комнате были и комоды, поэтому нам пришлось творчески подойти к выбору места для хранения.(А также усердно работали над тем, чтобы свести к минимуму количество одежды, которая у них была!) Я подумал, что это пространство прямо за дверью идеально подходит для нескольких крючков, чтобы повесить толстовки и шляпы. Их легко схватить, когда они выходят из комнаты, а , надеюсь, побудит их развесить вещи, а не разбрасывать их по комнате!
Эти крючки похожи на наши крючки для полотенец в ванной — мне нравятся простые деревянные настенные крючки. Всего пара надрезов, просверливание отверстия и вкручивание шурупа — и вы получите несколько стильных настенных крючков.Мы оставили свое натуральное дерево – мне понравилось дерево. Если вы не собираетесь их красить, рекомендую поискать дюбель с красивой окраской и зернистостью (мы нашли свой в Home Depot). Материалы:

– Деревянный дюбель 1-1/4 дюйма
– стусло
– наждачная бумага
– дрель + сверло
– плоскогубцы
– шуруп для дюбеля 1/4” x 2”
– анкер для гипсокартона 5/16”
Указания :

С помощью стусла, установленного под углом 30 градусов, отрежьте конец дюбеля.

Сдвиньте дюбель вниз, сохраняя ту же ориентацию, пока он не станет нужной длины, когда вы его отрежете, отрежьте. (Мы сделали наши 2-1/4 дюйма от точки углового конца до короткого конца другого угла).

Крючки для песка.

Используя сверло 3/16 дюйма, просверлите отверстие примерно на 3/8 дюйма вниз от верхней части плоского конца, который будет упираться в стену; просверлите его перпендикулярно задней части и примерно на 1 дюйм в глубину.

С помощью плоскогубцев вверните установочный винт примерно наполовину.

Следующие шаги предназначены для установки крюков там, где нет шпильки (если есть шпилька, просверлите отверстие в шпильке и ввинтите крюк прямо в отверстие):

Предварительно навинтите дюбель на шуруп (поскольку дюбель немного больше, чем шуруп, поставляемый с дюбелем).

Просверлите отверстие диаметром 5/16 дюйма в стене, где должен проходить крюк; установить анкер для гипсокартона.

Вкрутите крюк в анкер для гипсокартона. Надеясь, что последние несколько проектов в их комнате скоро будут завершены, а затем они смогут показать всю комнату! Посмотрите другие самоделки для комнат, которыми мы поделились: Деревянные книжные полки своими руками | Деревянный стол с живыми краями своими руками | Светильник из ротанга своими руками | Подвесной бумажный рулон своими руками.

-Манда

4 a) Лист углепластика (слева) и b) Анкерный дюбель из углепластика (справа)

Контекст 1

… в одном из предыдущих исследований, проведенных Эрдемом и др. [23] в Лаборатории строительной механики METU, углепластик использовался для укрепления модельной конструкции с наполнением из полой глиняной плитки. Полосы углепластика были приклеены к этому наполнению из полой глиняной плитки и расширены до элементов рамы. Соединение между полосой углепластика и элементами рамы было достигнуто с помощью анкерных дюбелей из углепластика (Рисунок …

Контекст 2

… часть анкерного дюбеля из углепластика, которая прикреплена к стальному стержню, стянута углеродными волокнами для предотвращения проскальзывания (рис. 2.9). С опытом, полученным в ходе первой серии испытаний, деформированные стержни использовались для передачи приложенной нагрузки на анкерные дюбели из углепластика вместо плоских стержней во втором методе. В большинстве испытаний, проведенных с анкерными дюбелями из углепластика типа 2, прикрепленными к плоскому стержню, закончилось скольжением, что не имеет значения в данном исследовании. Чтобы устранить эту нежелательную ситуацию, длина поверхности соединения была увеличена за счет выбора деформированного стержня в качестве натяжного стержня. Часть анкерного дюбеля, обернутая вокруг силиконового стержня, вставляется в просверленное отверстие и приклеивается…

Контекст 3

… в литературе описаны различные способы применения клеевых анкерных дюбелей. На рис. 2.10 представлены различные типы клеевых анкерных систем и типы клеев. В этом экспериментальном исследовании для обоих типов анкеров было выбрано применение клеевого анкера инъекционного типа. Перед установкой анкерного дюбеля в отверстие вводят каталитическую смолу, после чего анкерный дюбель вдавливается в отверстие. При определении предела прочности на растяжение анкерных дюбелей из углепластика следует оценивать прочность композита из углепластика, а не прочность самого углеродного волокна С1-30. По этой причине для определения предела прочности на растяжение углепластика были проведены образцы испытаний. Эти испытания были проведены в METU-Materials …

Контекст 4

… Стальной каркас, подготовленный для приложения растягивающего усилия к закладному анкерному дюбелю, изготовлен из стального профиля типа U-200. Балка стальной рамы длиной 1 м состояла из двух секций U-200. Эти секции были размещены спиной к спине с интервалом между собой (рис. 2.12). Эти секции были скреплены между собой с помощью двух болтов.Эта балка была размещена на двух колоннах высотой 50 см. Эти колонны также состояли из двух секций U-200 (рис. 2.13), сваренных вместе в коробчатую секцию. Балка была соединена с колонной сваркой. Предел текучести этих стальных элементов составляет 500 МПа. Сконструированная силовая рама представлена ​​на рис. 2.14. таким образом, чтобы нагрузка не влияла на поведение анкера …

Контекст 5

… стальная рама, подготовленная для приложения растягивающей силы к встроенному анкерному дюбелю, изготовлена ​​из типа U-200 стальная секция. Балка стальной рамы длиной 1 м состояла из двух секций U-200. Эти секции были размещены спиной к спине с интервалом между собой (рис. 2.12). Эти секции были скреплены между собой с помощью двух болтов. Эта балка была размещена на двух колоннах высотой 50 см. Эти колонны также состояли из двух секций U-200 (рис. 2.13), сваренных вместе в коробчатую секцию. Балка была соединена с колонной сваркой. Предел текучести этих стальных элементов составляет 500 МПа. Сконструированная силовая рама представлена ​​на рис. 2.14. таким образом, чтобы нагрузка не влияла на поведение анкера …

Контекст 6

… бетонные балки имеют три различных значения прочности на сжатие в течение 28 дней: 10 МПа, 16 МПа и 20 МПа. На рис. 2.3 показаны детали этих бетонных балок. …

Контекст 7

… чтобы получить прямую растягивающую нагрузку анкерных дюбелей из углепластика, использовались бетонные балки длиной 4 м без боковой арматуры. Для этого были построены три бетонные балки. Все бетонные балки имеют сечение 300×400 мм (рис. 2.2). Как упоминалось ранее, одним из параметров, исследованных в этом исследовании, было сжатие бетона …

Контекст 8

… растягивающая нагрузка прикладывалась к анкерным дюбелям путем приложения сжимающей силы к бетонному блоку с помощью колонн силовой рамы, расстояние между двумя колоннами силовой рамы выбирают достаточно далеко от анкерных шпилей. Кроме того, нагрузка была приложена в середине нагрузочной рамы, чтобы обеспечить равные усилия на каждой колонне.Схематическое изображение испытательной установки представлено на рис. 2.15, а ее изображение — на рис. 2.16. последующие анкерные дюбели должны быть не менее чем в два раза больше глубины анкеровки. Удовлетворяя этому критерию, взаимодействие между двумя различными анкерными дюбелями и, что наиболее важно, множественный анкерный эффект …

Контекст 9

… к анкерным дюбелям прикладывалась растягивающая нагрузка путем приложения сжимающей силы к бетонному блоку. с помощью колонн силовой рамы расстояние между двумя колоннами силовой рамы выбирают достаточно далеко от анкерных шпилей.Кроме того, нагрузка была приложена в середине нагрузочной рамы, чтобы обеспечить равные усилия на каждой колонне. Схематическое изображение испытательной установки представлено на рис. 2.15, а ее изображение — на рис. 2.16. последующие анкерные дюбели должны быть не менее чем в два раза больше глубины анкеровки. Удовлетворяя этому критерию, взаимодействие между двумя разными анкерными дюбелями и, что наиболее важно, множественный эффект анкеровки составляет …

Контекст 10

… возможно, потребуется рассчитать предел прочности на растяжение углеродных волокон после нанесения эпоксидной смолы. к углеродным волокнам.На этот раз они образуют композитный материал, зависимость напряжения от деформации которого показана на рис. 2. В уравнении 3.4 fc — прочность бетона на сжатие, h — глубина посадки анкерного дюбеля, d — диаметр отверстия, а τ ave — среднее напряжение сдвига. бетона на глубину заложения. В [26] указано, что среднее касательное напряжение следует принимать равным 9 МПа для бетона с сжимающим давлением 20 МПа …

Контекст 11

… отверстий, очищенных воздушным насосом.После заливки достаточного количества эпоксидной смолы в чистое, сухое анкерное отверстие конец анкерного дюбеля из углепластика с эпоксидным покрытием был заделан в бетон, как показано на рис. 2.5а. Свободная часть анкерного дюбеля из углепластика также идеально приклеена к стальному стержню для приложения растягивающей силы (рис. 2.5b). Длина соединения листа углепластика, приклеенного к растянутому стальному стержню, выбрана таким образом, чтобы этого было достаточно для предотвращения соскальзывания со стержня. Плоский стержень используется в качестве натяжного стального стержня, и для предотвращения скольжения длина соединения должна быть не менее чем в два раза больше глубины заделки.Длина связи меньше, чем глубина заделки не удалось из-за соскальзывания со стального стержня. Еще одна мера предосторожности для предотвращения соскальзывания листа углепластика с натяжной стали заключалась в использовании зажимов для труб вдоль склеиваемой части. Они были затянуты, чтобы обеспечить полную связь между листом углепластика и стальным стержнем. Эти стальные стержни используются для передачи приложенной нагрузки на анкерный дюбель из углепластика и не удлиняются в отверстие. Диаметр стального стержня выбирают таким образом, чтобы он не изменил диаметр цилиндрических анкерных дюбелей из углепластика.Таким образом, внешний диаметр, а также внутренний диаметр анкерного дюбеля из углепластика были обеспечены постоянными на протяжении всей его склеиваемой длины. Во время отверждения эпоксидной смолы к анкерным дюбелям из углепластика была приложена небольшая предварительная нагрузка через стальные …

Context 12

… отверстий, очищенных воздушным насосом. После заливки достаточного количества эпоксидной смолы в чистое и сухое анкерное отверстие конец анкерного дюбеля из углепластика с эпоксидным покрытием был заделан в бетон, как показано на рисунке 2. 5а. Свободная часть анкерного дюбеля из углепластика также идеально приклеена к стальному стержню для приложения растягивающей силы (рис. 2.5b). Длина соединения листа углепластика, приклеенного к растянутому стальному стержню, выбрана таким образом, чтобы этого было достаточно для предотвращения соскальзывания со стержня. Плоский стержень используется в качестве натяжного стального стержня, и для предотвращения скольжения длина соединения должна быть не менее чем в два раза больше глубины заделки. Длина связи меньше, чем глубина заделки не удалось из-за соскальзывания со стального стержня. Еще одна мера предосторожности для предотвращения соскальзывания листа углепластика с натяжной стали заключалась в использовании зажимов для труб вдоль склеиваемой части.Они были затянуты, чтобы обеспечить полную связь между листом углепластика и стальным стержнем. Эти стальные стержни используются для передачи приложенной нагрузки на анкерный дюбель из углепластика и не удлиняются в отверстие. Диаметр стального стержня выбирают таким образом, чтобы он не изменил диаметр цилиндрических анкерных дюбелей из углепластика. Таким образом, внешний диаметр, а также внутренний диаметр анкерного дюбеля из углепластика были обеспечены постоянными на протяжении всей его склеиваемой длины. Во время отверждения эпоксидной смолы к анкерным дюбелям из углепластика через сталь прикладывалась небольшая предварительная нагрузка…

Контекст 13

… в первой серии испытаний листы углепластика были разрезаны на два слоя одинаковой ширины и одинаковой высоты. Затем эти мягкие листы углепластика (рис. 2.4а) были прокатаны до цилиндрической формы (рис. 2.4б) с нанесением эпоксидной смолы. Для предотвращения отклонения пучка углепластиковых листов от цилиндрической формы прокатанные листы были связаны волокнами углепластика. Листы углепластика были готовы к использованию в качестве анкерного дюбеля после того, как часть 1 см от нижней части прокатанного листа углепластика была погружена в эпоксидную смолу и выдержана в течение суток (рис.4б). Нижняя часть анкерного дюбеля из углепластика с эпоксидным покрытием предназначена для обеспечения жесткости при установке. Во время процедуры установки анкерные дюбели из углепластика вставляются закаленным концом в просверленные и тщательно очищенные отверстия с помощью …

Контекст 14

… в первой серии испытаний листы углепластика разрезались на две части. слои одинаковой ширины и одинаковой высоты. Затем эти мягкие листы углепластика (рис. 2.4а) прокатывали, придавая им цилиндрическую форму (рис. 2.4б) с нанесением эпоксидной смолы. Для предотвращения отклонения пучка углепластиковых листов от цилиндрической формы прокатанные листы были связаны волокнами углепластика. Листы углепластика были готовы к использованию в качестве анкерного дюбеля после того, как часть 1 см от нижней части прокатанного листа углепластика была погружена в эпоксидную смолу и выдержана в течение одного дня (рис. 2.4b). Нижняя часть анкерного дюбеля из углепластика с эпоксидным покрытием предназначена для обеспечения жесткости при установке. Во время процедуры установки анкерные дюбели из углепластика вставляются с закаленного конца в просверленные и тщательно очищенные отверстия с помощью . ..

Контекст 15

… в первой серии испытаний листы углепластика были разрезаны на два слоя одинаковой ширины и одинаковой высоты. Затем эти мягкие листы углепластика (рис. 2.4а) были прокатаны до цилиндрической формы (рис. 2.4б) с нанесением эпоксидной смолы. Для предотвращения отклонения пучка углепластиковых листов от цилиндрической формы прокатанные листы были связаны волокнами углепластика. Листы углепластика были готовы к использованию в качестве анкерного дюбеля после того, как часть 1 см от нижней части прокатанного листа углепластика была погружена в эпоксидную смолу и выдержана в течение суток (рис.4б). Нижняя часть анкерного дюбеля из углепластика с эпоксидным покрытием предназначена для обеспечения жесткости при установке. Во время процедуры установки анкерные дюбели из углепластика вставляются закаленным концом в просверленные и тщательно очищенные отверстия с помощью …

Context 16

… применения небольшого количества предварительной нагрузки для минимизации эксцентриситет вдоль анкерного дюбеля из углепластика в процессе загрузки и для получения прямого анкерного дюбеля, т. е.е. чтобы предотвратить любое выпячивание непосредственно над бетонной поверхностью. Во втором типе анкеров анкерные дюбели из углепластика изготавливаются полностью из отверстия, а затем устанавливаются в бетон. Эта методика была разработана после первой серии испытаний. В этом методе сначала вырезается лист углепластика нужной ширины и покрывается эпоксидной смолой (рис. 2.6). Затем лист углепластика с эпоксидным покрытием прикрепляется к стальному стержню, через который прикладывается растягивающая нагрузка, путем прокатки листа вокруг кремниевого стержня на всю длину заделки анкерного дюбеля из углепластика (рис.7). Этот метод улучшен за счет использования прямых анкерных дюбелей, в которых волокна листов углепластика ориентированы в одном направлении. Для этого использовались стальной и кремниевый стержни одинакового диаметра, а вокруг стального и кремниевого стержня наматывался лист углепластика (рис. 2.8). В этих анкерных дюбелях из углепластика был минимальный зазор между сталью и кремнием . ..

Контекст 17

… приложение небольшого количества предварительной нагрузки должно минимизировать эксцентриситет вдоль анкерного дюбеля из углепластика во время нагрузки процесса и для получения прямого анкерного дюбеля, т.е.е. чтобы предотвратить любое выпячивание непосредственно над бетонной поверхностью. Во втором типе анкеров анкерные дюбели из углепластика изготавливаются полностью из отверстия, а затем устанавливаются в бетон. Эта методика была разработана после первой серии испытаний. В этом методе сначала вырезается лист углепластика нужной ширины и покрывается эпоксидной смолой (рис. 2.6). Затем лист углепластика с эпоксидным покрытием прикрепляется к стальному стержню, через который прикладывается растягивающая нагрузка, путем прокатки листа вокруг кремниевого стержня на всю длину заделки анкерного дюбеля из углепластика (рис.7). Этот метод улучшен за счет использования прямых анкерных дюбелей, в которых волокна листов углепластика ориентированы в одном направлении. Для этого использовались стальной и кремниевый стержни одинакового диаметра, а вокруг стального и кремниевого стержня наматывался лист углепластика (рис. 2.8). В этих анкерных дюбелях из углепластика был минимальный зазор между сталью и кремнием …

Контекст 18

… применение небольшого количества предварительной нагрузки позволяет минимизировать эксцентриситет вдоль анкерного дюбеля из углепластика во время нагрузки процесса и для получения прямого анкерного дюбеля, т.е.е. чтобы предотвратить любое выпячивание непосредственно над бетонной поверхностью. Во втором типе анкеров анкерные дюбели из углепластика изготавливаются полностью из отверстия, а затем устанавливаются в бетон. Эта методика была разработана после первой серии испытаний. В этом методе сначала вырезается лист углепластика нужной ширины и покрывается эпоксидной смолой (рис. 2.6). Затем лист углепластика с эпоксидным покрытием прикрепляется к стальному стержню, через который прикладывается растягивающая нагрузка, путем прокатки листа вокруг кремниевого стержня на всю длину заделки анкерного дюбеля из углепластика (рис. 7). Этот метод улучшен за счет использования прямых анкерных дюбелей, в которых волокна листов углепластика ориентированы в одном направлении. Для этого использовались стальной и кремниевый стержни одинакового диаметра, а вокруг стального и кремниевого стержня наматывался лист углепластика (рис. 2.8). В этих анкерных дюбелях из углепластика был минимальный зазор между сталью и кремнием …

Контекст 19

… уравнения 3.4 и 3.5, глубина бетонного конуса принята равной 50 мм. Эта глубина основана на экспериментальных результатах и ​​повторяется для всех глубин заделки.Значения анкерных дюбелей, вышедших из строя из-за разрушения бетонного конуса или разрушения при выдергивании, приведены на рисунках 3.27, 3.28 и 3.29 для глубины заделки 50 мм, 70 мм и 100 мм соответственно. Анкерные дюбели из углепластика с заделкой глубже 50 мм имеют неглубокий конус с последующим проскальзыванием оставшейся части при разрушении. Это явление также показано на этих трех рисунках. Глубина бетонного конуса равна 50 мм для всех анкерных дюбелей из углепластика с глубиной заделки 50 мм. Он равен 48.5 мм для глубины анкеровки 70 мм, а глубина конуса составляет 51,6 мм для глубины анкеровки 100 мм. В свете этих результатов, в соответствии с наблюдениями, изложенными в [3][4][5][6], глубина мелкого бетонного конуса может быть принята равной 50 мм. …

Эпоксидная смола для дюбелей | Стальная труба | Rebar

Самый сильный из всех эпоксидных анкерных клеев

нагрузки на несущих анкерных болтов • арматура • ребар • батончики дюбеля • трубная закрепление

влага нечувствительности 100% твердые вещества Rapid

DBA 700 – двухкомпонентный, 100 % твердого вещества, быстросхватывающийся, неабразивный, высокомодульный эпоксидный гель.DBA 700 предназначен для использования с дозирующим насосным оборудованием и также поставляется в простых в использовании двухкомпонентных картриджах. DBA 700 имеет цветовую маркировку для обеспечения безошибочного смешивания. DBA 700 прост в использовании и не боится влаги.

Доступно в:

Двойные картриджи • Наборы по 2 галлона • Наборы по 10 галлонов

ПРИМЕЧАНИЕ: Работает) Дозатор.

DBA 700, эпоксидный анкерный клей , является самым прочным из всех клеев для дюбелей и анкеров. Он сочетается с лучшими материалами, производя продукт, который можно использовать для самых требовательных приложений. Прочность на растяжение DBA 700 при давлении более 8000 фунтов на квадратный дюйм обеспечивает надежность и анкеровку, как никакой другой эпоксидный клей.



DBA 700 рекомендуется для анкеровки арматуры, дюбелей и анкерных болтов, несущих нагрузку. Кроме того, DBA 700 представляет собой влагостойкую эпоксидную смолу , и ее можно с уверенностью использовать при наличии признаков влаги.DBA 700, эпоксидная смола для анкеровки , доступна в версии с быстрым отверждением , при этом материал имеет быстрое отверждение за пять минут .

DBA 700 рекомендуется для анкеровки арматуры, дюбелей и анкерных болтов, несущих нагрузку. Кроме того, DBA 700 представляет собой влагостойкую эпоксидную смолу , и ее можно с уверенностью использовать при наличии признаков влаги. DBA 700, эпоксидная смола для анкеровки , доступна в версии с быстрым отверждением , при этом материал имеет быстрое отверждение за пять минут .Версия «быстрый набор» является стандартной при покупке двухкомпонентных картриджей. Эти картриджи обеспечивают безошибочное смешивание с минимальной очисткой или вообще без нее. К каждому двухкомпонентному картриджу прилагается статический смеситель. Поскольку оба материала выкачиваются из картриджа, они тщательно перемешиваются и вводятся в желаемую область для быстрого набора. Аппликатор A-300 продается отдельно и может использоваться неограниченное время для дозирования DBA 700. Мы настоятельно рекомендуем этот тип дозирование, особенно на удаленных строительных площадках, где загрязнение продукта может привести к задержке графика. Каждый двухкомпонентный картридж содержит 800 миллилитров, одну смолу и один катализатор. В качестве отличной эпоксидной смолы для анкеровки , DBA 700 настоятельно рекомендуется для нечувствительной к влаге эпоксидной смолы , а также для примыкания бетонных плит к дорожному строительству или любому подобному проекту, требующему подходящий продукт для приклеивания и анкеровки дюбелей.

DBA 700 отлично подходит для крепления поручней к бетонным плитам, особенно при наличии влаги и невозможности использования других продуктов.DBA 700 также упаковывается в контейнеры для сыпучих материалов с более длительным «временем схватывания», чтобы приспособиться к гораздо более крупным приложениям, где иногда используются сотни дюбелей или других анкерных материалов. DBA 700 имеет цветовую маркировку для безошибочного смешивания на рабочей площадке. Это гарантирует, что материал был смешан в соответствии со спецификациями, и все эпоксидные анкеровки могут быть выполнены с уверенностью. DBA 700 показал превосходные результаты при креплении к бетонным плитам с влагой и тяжелым производственным оборудованием. Поскольку некоторые виды оборудования испытывают постоянную вибрацию, DBA 700 зарекомендовал себя как предпочтительный продукт для защиты таких типов оборудования.

Мы в Superior приветствуем ваши вопросы и запросы. Звоните нам в любое время по бесплатному номеру 800-476-2072

Terraco Механические крепления EIFS, дюбели, анкеры EIFS, крепеж с распорным штифтом

Механические застежки

Terraco предлагает ряд механических креплений, которые в промышленности иногда называют дюбелями или анкерами. Существует множество типов дюбелей разной длины для использования на разных типах подложек.

Эти механические крепления определяются, когда архитектурная спецификация составляется вместе, поскольку тип основания и требуемое значение коэффициента теплопередачи, определенное архитектором, определяет толщину изоляционной плиты, а также длину и тип требуемого дюбеля.

  Крепеж со стальным распорным штифтом   Крепеж с пластиковым распорным штифтом Крепление для использования с изоляционной плитой MW



Длина дюбеля зависит от толщины изоляционного материала



УСТАНОВКА

Terraco рекомендует использовать не менее 6 креплений Terraco EIFS на квадратный метр для изоляции EPS / XPS и не менее 9 креплений Terraco EIFS на квадратный метр для минеральной ваты в зависимости от высоты здания, чтобы иметь достаточную отрицательную устойчивость к ветровой нагрузке.Чем выше здание, тем больше количество установленных дюбелей. Тип используемого гвоздя, пластиковый или стальной, также определяет количество устанавливаемых дюбелей.

В случае ремонтных работ и невидимого крепления, напр. оштукатуренных стен необходимо провести испытания на месте для определения рабочих нагрузок.

Обратитесь к представителю Terraco EIFS за консультацией по конкретным требованиям проекта.

Крепление следует выполнять после полного отверждения клея Terraco Styrofix Adhesive.Головки крепежных элементов должны быть заподлицо с поверхностью изоляционной плиты и заделаны Styrobond DP Basecoat перед нанесением Terraco Terramesh (армирующая сетка EIFS) и Styrobond DP Basecoat.





Высококачественный пластиковый дюбель AGICO Rail доступен для вас на выбор

  • Размер: для различных размеров винтовых шипов или анкерных болтов
  • Стандарт: GB, DIN, UIC, AREMA/ASTM, BS, JIS и т. д.
  • Поверхность: персонализация
  • Упаковка: по желанию заказчика
БЕСПЛАТНОЕ предложение прямо сейчас!

Рельсовый пластиковый дюбель (рельсовая пластиковая втулка)

Дюбель рельсовый пластиковый также называется Втулка рельсовая пластиковая /вкладыш пластиковый/дюбель бетонный/ вставка бетонная, являющаяся ответным креплением для винтового шипа или анкерного болта, и предварительно заделанная в бетонную шпалу или деревянную шпала, устанавливаемая вместе с винтовыми шипами, направляющими пластинами и рельсовыми обоймами для крепления рельсового пути.

Функции рельсового пластикового дюбеля.

В комплекте системы рельсового скрепления рельсовый пластиковый дюбель можно рассматривать как скрепляющую основу, так как его необходимо предварительно вставить в бетонную шпалу отдельно перед сборкой частей системы рельсового скрепления. Используется для обеспечения надежного соединения и сцепления системы рельсового скрепления с бетонной шпалой, с помощью винтовых шипов или болтов.

С другой стороны, так же, как и рельсовые подкладки или рельсовые изоляторы, пластиковая вставка выполняет еще одну функцию — изолировать детали крепежа от стяжек.Поэтому качество этой небольшой детали, предварительно вставленной в бетонную шпалу, особенно ее прочность и усталостная долговечность, имеет большое значение для всей железнодорожной линии. Взяв, к примеру, систему крепления WJ-8, сочетание анкерных болтов и встроенных пластиковых втулок в плиты пути позволяет плотно прикрепить соединительную пластину к рельсу и шпале через рельсовые зажимы, чтобы обеспечить достаточный диапазон эластичности, чтобы избежать столкновения с рельсом. болт, чтобы он не расшатался, и соответственно уменьшите объем работ по техническому обслуживанию.

Типы рельсовых пластиковых дюбелей

Рельсовые пластиковые дюбели всегда используются в системах крепления SKL и могут быть классифицированы в соответствии с необходимыми материалами: из PA66 или HDPE, в зависимости от различных технических требований клиентов, как показано ниже:

Имя Рельсовый пластиковый дюбель
Тип Для различных размеров винтовых шипов или анкерных болтов
Материал Армированный нейлон 66 (PA66: нейлон 66.69%, стекловолокно 30%, прочее 1%) ПЭВП

Технический

технические характеристики

Плотность: 1,3-1,45 г/см3

Прочность на растяжение: ≥170 МПа

Удлинение: ≤4,4%

Прочность на изгиб: ≥250 МПа

Ударная вязкость (без зазора): ≥80 кДж/м2

Температура плавления: 250-270°C

Сопротивление изоляции: ≥1×108 Ом

Содержание стекловолокна: 30-35%

Твердость:≥110HRR

Плотность: 0. 95-0,98 г/см3

Прочность на растяжение: ≥19 МПа

Удлинение: >80%

Температура плавления: 170-190°C

Сопротивление изоляции: ≥1×1010 Ом

Твердость:≥98А

Цвет Желтый, черный, белый, синий, зеленый, и это лишь некоторые из них.

Анкерный дюбель для пустотелых стен, Размер: от 1 до 2 футов, Knauf Gypsum India Private Limited

Анкерный дюбель для полых стен, Размер: от 1 до 2 футов, Knauf Gypsum India Private Limited | ID: 20302377073

Спецификация продукта

Материал Материал Пластик и дерева
Размер
Упаковка Коробка
Использование Живопись

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания2016

Юридический статус компании с ограниченной ответственностью (Ltd. /Pvt.Ltd.)

Характер деятельностиПроизводитель

Количество сотрудников от 11 до 25 человек

Годовой оборотRs. 5–10 крор

IndiaMART Участник с мая 2017 г.

GST33AAGCK1003J1Z1

Код импорта-экспорта (IEC) 04169 *****

Видео компании

Вернуться к началу 1

Есть потребность?
Лучшая цена

1

Есть потребность?
Получить лучшую цену

Набор винтовых дюбелей, дюбели, винты, типы, цены, характеристики

Наша компания резьбовая пробка в 2007 году в Стамбуле, Турция, в металлургической промышленности, производстве винтов и винтовых анкеров, она начала свою деятельность с продажи и экспорт.

В нашей повседневной жизни набор резьбовых пробок неизбежен. Дюбели и шурупы очень маленькие, но большие работы. Эти маленькие герои, необходимые в строительной сфере, предлагаются нашей компанией по разумным ценовым преимуществам.

Анкеры

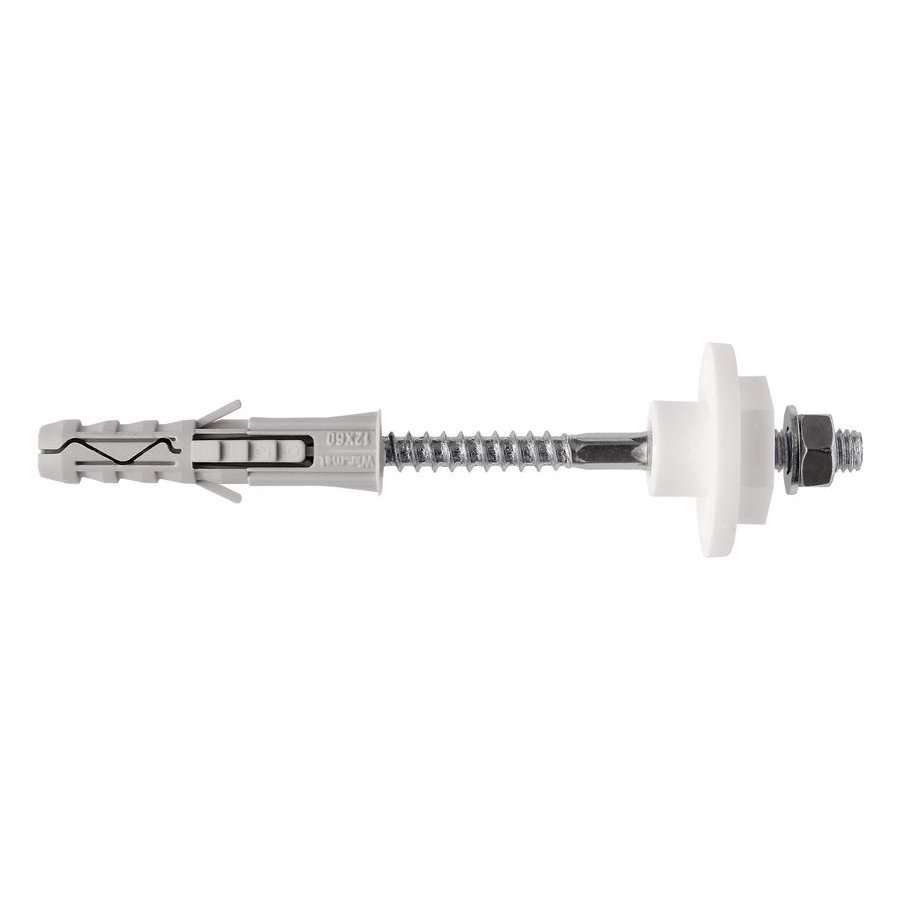

Дюбели – лучшее решение, особенно для слабых стен. На этот день существует множество видов дюбелей. Наша компания предлагает к продаже дюбель из пенопласта, дюбель для гипсокартона, деревянный дюбель, цветной дюбель, металлический дюбель, кирпичный дюбель, газобетонный дюбель и многие другие виды дюбелей.Неудерживающие винты, неудерживающие гвозди, дюбели могут легко держаться. Помимо пластиковых дюбелей, металлические дюбели являются одними из наиболее предпочтительных продуктов в строительной отрасли. Трубчатая сталь, защелкивающаяся сталь, кремневая сталь, сталь с кожухом, натяжная сталь, подвесной потолок и стальные дюбели с крючками; предлагается к продаже с гарантированными вариантами продаж нашей компании.

Набор резьбовых заглушек, винты

Типы винтов классифицируются в соответствии с их конструкцией. Наша компания предлагает для вас наиболее предпочтительные шурупы в строительной сфере.Предлагаются к продаже буровые, гипсокартонные, ДСП, шовные, трапециевидные, панельные, бетан, трифон, бульдекс и крюковинтовые типы с практичными характеристиками. Эти продукты, произведенные с использованием современных технологий, являются наиболее предпочтительными продуктами в категории строительных винтов. Наша компания, оказывающая услуги по грузовым вариантам, обеспечивает доставку по адресу. Наша продукция надежна и удобна в использовании, ее качественные характеристики превышают стандарты. Шурупы для подвесных потолков, используемые в гипсокартонных работах, изготавливаются в соответствии со свойствами гипсокартона.С точки зрения конструктивных особенностей слабый гипсокартон можно использовать легко.

Наша компания осуществляет доставку шурупов и дюбелей по указанному Вами адресу. В категории наборы винтов предлагается к продаже множество товаров. Позвоните нам по этому поводу, предложим лучшие решения для вас.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
