Буржуйка самодельная для гаража: как сделать своими руками плюс чертежи

пошаговая инструкция с чертежами и схемами, как сделать самую эффективную печь из металла и кирпича

Автор: Студия дизайна «Твой ремонт»

Для вспомогательных помещений, сараев, построек и гаражей, куда нет возможности провести качественное отопление, можно сделать самодельную буржуйку. Печь подобного типа позволяет быстро прогреть комнату небольших размеров.

Длительность удерживания тепла в помещении зависит от толщины используемого для строительства железа и от конструкции отопительной установки.

• Преимущества и недостатки печи-буржуйки

• Устройство печи-буржуйки

• Подготовка материалов для работы

• Сборка печи буржуйки (пошаговая инструкция)

• Изготовление печи из бочки

• Фото самодельной буржуйки

Преимущества и недостатки печи-буржуйки

Для подсобных помещений, сторожек и прочих нежилых строений буржуйка незаменима.

Подобная конструкция имеет, как преимущества, так и определенные недостатки:

1. Среди несомненных достоинств следует отметить универсальность применения печи подобного типа. Для отопления помещения может использоваться практически любой вид топлива: дрова, древесная щепа, уголь, брикеты, опилки, торф.
2. Любая буржуйка имеет довольно простое устройство, что позволяет сделать печь своими руками.
3. Для самостоятельной работы могут использоваться различные подручные материалы. Совсем не обязательно приобретать новое листовое железо. Универсальную буржуйку можно изготовить из старого баллона, металлической бочки, корпуса стиральной машинки и многих других предметов в быту.
4. Как правило, все самодельные печи имеют компактные размеры и небольшой вес, что позволяет перемещать конструкцию на дачу или в сад, или, например, брать её с собой в поход.
5. Для подобной мобильной установки не требуется предварительная подготовка фундамента или строительство дымохода, что существенно облегчает задачу мастеру.

Среди недостатков следует отметить отсутствие качественного зольника, что сопровождается периодическим выпадением тлеющих углей из топки.

По этой причине, владельцу всегда необходимо соблюдать строгие правила безопасности при использовании печи. Кроме того, работа самодельных печей сопровождается большим расходом топлива.

Устройство печи-буржуйки

Для начала самостоятельной работы мастеру необходимо ознакомиться с простейшим устройством печи буржуйки:

1. Обязательной комплектующей является корпус. Корпус выполняется из металла (чугун или сталь) с достаточно толстыми стенками.
2. Внутри корпуса располагается топка.
3. Для эффективной работы и простоты ухода за конструкцией в нижней части корпуса лучше обустроить зольник. На боковой поверхности печи находятся две дверцы, одна из которых ведет в топку, вторая в зольник.
4. Обязательным элементом является варочное отверстие, через которую подается свежий воздух в топку.
5. Защитный экран или кожух с одной стороны предотвращает контакт человека с раскаленной поверхностью, а с другой стороны, обеспечивает более длительное сохранение тепла. При подобном подходе к строительству кожух удерживает накопившееся тепло внутри, замедляя процесс остывания помещения.

Для конструкций различного типа предусмотрены опорные ножки, а также дымовая труба. Форма буржуйки, как правило, напоминает прямоугольник. Однако, для печей из старой бочки изначальная форма не меняется.

Подготовка материалов для работы

Старая металлическая бочка или газовый баллон далеко не всегда имеется под рукой. По этой причине, наиболее часто самодельные печи изготавливают из листового железа.

Для работы понадобится подготовить следующий набор:

• Листовой металл, количество которого зависит от выбранных размеров конструкции.
• Чертеж или схема, которые можно найти в свободном доступе.
• Стальные уголки, толщина которых составляет 5 мм.
• Для дымовой трубы понадобится металлическая труба диаметром до 18 см.

Для соединения деталей в единую конструкцию необходим сварочный аппарат. Для резки металла лучше использовать болгарку и комплект соответствующих дисков.

Сборка печи буржуйки (пошаговая инструкция)

Классический корпус буржуйки имеет вид прямоугольника. Такая форма наиболее оптимальна, и удобна для самостоятельной сборки.

Непосредственно перед работой мастеру необходимо подготовить стальные листы, число которых составляет 6 штук.

Пять частей являются основными (дно, крыша, задняя и две боковых стенки). В переднюю стенку будет врезаться дверь топки и, если предусмотрена данная деталь, дверца зольника.

Подробная инструкция по сборке печи:

1. В первую очередь, работают с дном и боковыми стенками.
2. Для этого поочередно приваривают стенки к основанию. Стенки должны располагаться в строго вертикальной плоскости, что регулярно проверяется с помощью уровня.
3. Чтобы не нарушать качество сборки, следует предварительно сделать 2-3 сварочные точки. Лишь после проверки ровности расположения стенок можно окончательно фиксировать детали.
4. Следующим этапом приваривается задняя стенка корпуса.
5. Пространство внутреннего короба делят на три отсека, каждый из которых будет выполнять определенную функцию.
6. Топку печи и отсек для зольника делят с помощью колосниковой решетки. Для изготовления подобной решетки используется обыкновенная решетка, по боковым контурам которой привариваются металлические уголки. Уголки должны располагаться на высоте 15 см. Чтобы решетка прочно фиксировалась внутри короба, на концах дополнительно приваривают полоски из стали, ширина которых достигает 3 см.
7. Наиболее оптимальным расстоянием между смежными пластинами решетки должно составлять 4-5 см.
8. Готовую решетку просто устанавливают в металлический корпус. Не следует окончательно приваривать стальные полоски к внутренним углам короба, поскольку решетку иногда необходимо снимать для чистки.
9. Следующим этапом по верхнему контуру короба приваривают два прута, на которых устанавливается отражатель. Данную деталь можно сделать съемной, что обусловлено особенностями использования печи.
10. Перед отражателем делают отверстие, предназначенное для отвода дыма из топки. К краям отверстия приваривают трубу с толстыми стенками.

В последнюю очередь монтируется крышка и передняя стенка. На передней панели корпуса предварительно вырезают отверстия под крышки топки и зольника, а затем приваривают поворотную фурнитуру и сами дверцы. Размер дверец не имеет особого значения, главное, чтобы разъём был удобен для закладки дров и других видов топлива.

Изготовление печи из бочки

Ели в хозяйстве мастера имеется старая металлическая бочка, можно использовать для изготовления буржуйки именно её.

Для этого на поверхности металла предварительно делается разметка расположения будущих дверок топки и зольника, отмечается размещение отверстия дымохода.

• На нижнем контуре привариваются опорные ножки.
• С помощью болгарки вырезают все намеченные отверстия и разъёмы.

Внутреннее устройство подобной модели печи ничуть не отличается т классического варианта буржуйки.

Фото самодельной буржуйки

виды и сборка самодельных печек на дровах.

Многие автовладельцы если и используют гараж, то только для хранения машины. Но существуют и те, для кого это помещение является вторым домом. Они проводят в нем бо́льшую часть своего свободного времени. Здесь мастера занимаются ремонтом автомобиля и общаются с такими же увлеченными людьми. Но зимой из-за холодов делать это не очень комфортно. Для обогрева многие автолюбители делают буржуйки для гаража своими руками.

Содержание

1. Достоинства и недостатки
2. Конструкция и виды дровяных печек
3. Из металлической бочки и бидона
4. Из газового баллона
5. Буржуйка на отработке

Самодельные печи буржуйки для гаражей пользуются большой популярностью. Их покупают в магазинах, но чаще изготавливают своими руками. Как у приобретенных, так и у самодельных конструкций есть плюсы и минусы. К достоинствам таких печей относятся:

• быстрый нагрев помещений при минимальном расходе топлива;
• простота конструкции;
• ценовая доступность;
• возможность изготовления своими руками из подручных материалов;
• неприхотливость к используемому топливу.

Можно подумать, что буржуйка — идеальное решение для отопления гаража. Но это не так. У такой печи много недостатков. К ним можно отнести следующие факты:

• печь слишком быстро теряет тепло, что приводит к перерасходу топлива при длительной эксплуатации;
• при изготовлении печи из обычной металлической бочки следует быть готовым к тому, что она прослужит недолго, поскольку тонкие стенки быстро прогорят;
• нет возможности регулировать температуру;
• при горизонтальном расположении печь занимает слишком много места;
• если установить буржуйку вертикально, то можно сэкономить пространство, но скорость прогорания стенок повысится;
• высокая пожарная опасность, поэтому во время протапливания нужно уделять печи много внимания;
• самодельной буржуйке для гаража требуется высокий дымоход, его нужно регулярно чистить.

Большинство этих недостатков исчезнет, если за основу при изготовлении печи взять толстостенный газовый баллон. Но работать с таким материалом сложнее.

Конструкция и виды дровяных печек

Устроена буржуйка на дровах незамысловато. Она представляет собой емкость из металла, разделенную на две части переборкой. Верхний отсек — топка. Туда загружают дрова через дверцу. От нижней части он отделен колосниковой решеткой. Внизу находится зольник, который при необходимости может выполнять функции поддувала. Для доступа к внутреннему пространству также устанавливается дверца. Через нее из отсека регулярно убирается зола.

В верхнюю часть печки вваривается патрубок. К нему присоединяется дымоход, обеспечивающий отведение угарных газов.

Из металлической бочки и бидона

Такая буржуйка считается самой простой. Нередко в ней имеется всего одна дверца сразу на два отсека. Печь из бочки рекомендуется размещать в горизонтальном положении. Это не только оттянет сроки прогорания ее стенок, но и позволит приварить сверху раму для металлического листа. Последний можно будет использовать в качестве варочной панели. На ней можно греть воду и готовить простую пищу.

Плюс у такой конструкции всего один — простота и скорость сборки. Любой человек сможет сделать такую буржуйку в гараж своими руками. Чертежи для этого не нужны. Минусов у такой конструкции немало.

1. 1. Бочка — не лучший вариант для сборки печки. Ее стенки не обладают достаточной теплоемкостью для обеспечения энергоэффективности. К тому же они быстро придут в негодность.
2. 2. Нет возможности регулировать скорость сгорания топлива.
3. 3. Печь слишком большая.
4. 4. Она может стать источником возгорания гаража.

Специалисты не рекомендуют устанавливать такую печь в помещении. Ей место на улице. Там ее можно будет использовать для сжигания мусора.

Если требуется компактная буржуйка, то можно использовать бидон на 40 литров. Правда, конструкция будет иметь те же недостатки, что и печка из бочки. Работы здесь намного меньше. Следует приварить ножки к емкости, добавить дымоходную трубу. Дверцу изготавливать не нужно. Ее заменит штатная крышка. Нужно лишь сделать в ней перфорацию для доступа воздуха в топку. Остается добавить внутрь самодельный колосник, сваренный из арматуры, и изделие готово. Сделать буржуйку в гараж можно из любого бидона.

Из газового баллона

Такой сосуд имеет толстые стенки из прочной стали. Они хорошо обрабатываются и обладают хорошей теплоемкостью.

Главная сложность — правильно сварить буржуйку в гараж из баллона. Работать с ним нужно осторожно. Даже после удаления горловины внутри может оставаться топливо в достаточной для взрыва концентрации, поэтому перед проведением сварки рекомендуется заполнить емкость водой и оставить на ночь. Утром можно будет смело начинать резать металл. Во время обработки баллона нужно соблюдать следующие рекомендации:

1. 1. Емкость устанавливается вертикально и прикапывается в грунт для надежной фиксации.
2. 2. Перед началом работы с болгаркой на поверхность баллона маркером наносятся границы будущего реза.
3. 3. В емкость заливается вода.
4. 4. Когда болгарка прорежет стенку, жидкость начнет вытекать. Нужно дождаться окончания этого процесса.
5. 5. После снятия среза крышки воду можно полностью слить.

Из баллона обычно изготавливается горизонтальная печь. При этом ее не делят на 2 отсека, поскольку это нерационально. Гораздо выгоднее приварить снизу к баллону металлический ящик, который можно использовать вместо зольника. Колосниковая решетка не нужна. Её заменят ряды отверстий, проделанные в нижней стенке емкости. Топочную дверцу можно изготовить из предварительно подготовленной крышки среднего размера.

Готовую буржуйку устанавливают на трубы или сваренные из обычного уголка ножки. Здесь важно подобрать удобную для эксплуатации высоту.

При вертикальном размещении печки придется делить баллон на две камеры. Для этого внутри конструкции наваривают кронштейны для колосниковой решетки. Также делают 2 отверстия для топки и зольника. К их краям крепят дверцы.

Вертикальное расположение печи позволяет заглушить верхнюю часть ровным металлическим листом. Он будет служить варочной поверхностью. Некоторые мастера умудряются разместить на вершине буржуйки настоящий казан.

Буржуйка на отработке

Не каждый автолюбитель может позволить себе хранить в гараже запас дров. А вот отработка есть у всех. Можно не утилизировать ее, а использовать в качестве топлива для буржуйки.

Конструктивно такие печки могут сильно различаться, но в обычный гараж следует устанавливать самые простые из них. Они собираются из двух соединенных между собой емкостей. В нижнюю заливают отработанное масло. Там же осуществляется поверхностный розжиг, необходимый для запуска процесса кипения.

Пары отработки будут пониматься по специальной трубе с перфорацией и обогащаться кислородом. Там же осуществляется дожиг. Окончательное сгорание топлива происходит в верхней камере.

Еще один вариант отопления гаража — изготовление универсальной буржуйки. Она может работать на любом топливе. Для этого даже не придется все делать заново. Нужно только собрать приставку для печки на дрова, которая и станет выполнять роль нижней емкости. В ней будет происходить закипание отработки. Старая буржуйка заменит камеру окончательного дожига. Для простоты эксплуатации можно сделать дверцу топочного отсека сменной, чтобы можно было при необходимости переводить печь на дрова или отработку.

Отопительная система на отработанном масле имеют следующие плюсы:

1. 1. Простота в эксплуатации. За ней практически не нужно следить. При этом у нее отличная теплоотдача.
2. 2. Правильно настроенная буржуйка не коптит.
3. 3. Она пожаробезопасна, так как ее топливо в обычных условиях не горит.

Есть у такого решения несколько серьезных минусов, о которых нельзя забывать. Главным из них является то, что печь во время работы гудит. Масло в нижней камере со временем образует слой кокса, от которого очень сложно избавиться. Камера дожига быстро забивается гарью и ее приходится чистить.

Гаражная печь своими руками: металлическая, длительного горения, кирпичная

К сожалению, отопление для гаражей не предусмотрено (хотя, возможно, к счастью, учитывая действующие тарифы), поэтому топить приходится самому. Ну а любое отопление — это печь. При этом она должна быть небольшой, но эффективной – нужно быстро перевести помещение из «минуса» в хороший «плюс». Так что при выборе конструкции не забывайте, что гаражная печь должна быстро и легко разгораться. Также желательно, чтобы его можно было отапливать отходами – покупать хорошие дрова очень небюджетно, да и хранить их негде. Ну и еще одно требование — конструкция должна быть простой, чтобы вы могли легко сделать ее своими руками.

Содержание статьи

• 1 Какие печи можно сделать для гаража
• 2 Буржуйки — проверенные и простые конструкции
  • 2. 1 Буржуйки из баллона, бочки или трубы
    • 2.1.1 Вертикальные
    .
    • .2 Горизонтальная
    • 2.1.3 Из двух бочек
• 3 Гаражная печь длительного горения
  • 3.1 Конструкция
  • 3.2 Принцип работы
  • 3.3 Технологический процесс
  • 3.3 Усовершенствования 8

    08

• 4 Заказ кирпичной печи для гаража
• 5 Чертежи и схемы

Какие печи можно сделать для гаража

Зимой очень неприятно находиться в холодном гараже. Поэтому необходим подогрев. Гаражные печи обычно представляют собой небольшие стальные печи печного типа. Их изготавливают из толстостенных бочек, кусков труб или из газовых баллонов. Такие гаражные печи проще по конструкции, требуют лишь незначительных доработок, ведь корпус, а иногда и дно уже есть. Печи тоже варят из листового металла, но это варианты для тех, кто близко дружит со сваркой. Кирпичные печи в гаражах не очень распространены — они все-таки более габаритны, меньше нагреваются, что для этого не совсем подходит случай.

Одна из печей для гаража

Самые обычные буржуйки, работающие на дровах, в них укладывается все, что горит. Такая всеядность и быстрый нагрев являются их главными достоинствами. Недостатков у них тоже немало, и один из них – прожорливость, поэтому в последнее время стали делать более экономичные печи длительного горения. Обычно используется принцип верхнего горения. Они хороши тем, что одна полная закладка (печка из пропанового баллона на 50 литров) может гореть до 8 часов. Все это время в гараже тепло.

Идите одни печки на отработку… Такого топлива в гаражах хватает, но с отработкой нужно быть осторожным — там тяжелые металлы и им нужна отличная тяга, чтобы они не попали внутрь.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого века. Потом эти печи конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они потеряли свою актуальность, но их используют в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Листовой металл

Буржуйки из баллона, бочки или трубы

Самый подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Бочки тоже подойдут, но нужно искать не очень большого объема и с толстой стенкой. В любом случае минимальная толщина стенки 2-3 мм, оптимальная 5 мм. Такая печь прослужит не один год.

По конструкции бывают вертикальными и горизонтальными. Горизонтальную удобнее топить дровами – подходят более длинные бревна. Ее проще сделать вытянутой вверх, но топка небольшого размера, дрова придется мелко пилить.

Буржуйка для гаража можно сделать из баллона или толстостенной трубы

Вертикальная

Сначала о том, как сделать вертикальную гаражную печь из баллона или трубы. Разделите выбранный отрезок на две неравные части. Ниже меньший – для сбора золы, вверху – основной для закладки дров. Далее порядок работы следующий:

• Вырезаем двери. Внизу он небольшой, вверху — солидного размера. Отрезанные куски мы используем как двери, чтобы не выбрасывать их.
• Привариваем решетки в выбранном месте. Обычно это стальная арматура толщиной 12-16 мм, нарезанная на куски необходимой длины. Шаг установки арматуры около 2 см.

  Как сделать решетки

• Привариваем днище, если его нет.
• Вырезать в крышке отверстие для дымохода, приварить полосу металла высотой около 7-10 см. Наружный диаметр получившейся трубы лучше сделать для стандартных дымоходов. Тогда не будет проблем с устройством дымохода.
• Привариваем крышку с приваренной трубой на место.
• К вырезанным кускам дверей с помощью сварки прикрепляем замки, петли и ставим все это на место. Как правило, буржуйки текут, поэтому уплотнители можно не ставить. Но при желании по периметру дверей можно приварить полосу металла шириной 1,5-2 см. Его выступающая часть закроет небольшой зазор по периметру.

В общем, все. Осталось собрать дымоход и можно тестировать новую печь для гаража.

Горизонтальный

Если корпус горизонтальный, зольник обычно приваривают снизу. Его можно сварить нужных размеров из листовой стали или использовать кусок швеллера подходящего размера. Отверстия делаются в той части корпуса, которая будет направлена ​​вниз. Лучше вырезать что-то вроде решетки.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем трубу дымохода. Для этого можно сварить отрезанный кусок трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, вырезается металл внутри кольца.

Далее можно сделать ноги. Лучше всего подходят куски уголка, к которым снизу прикрепляются небольшие кусочки металла, чтобы прочно стоять.

Следующим шагом будет установка дверей. Можно вырезать кусок металла на поддувал, приделать петли и запор. Здесь без проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Сложностей не возникнет даже если вы сделаете дверь из металла — приварить петли не проблема. Только вот для того, чтобы иметь возможность хоть немного регулировать горение, дверцу надо сделать немного больше — чтобы был закрыт периметр проема.

Как установить печную отливку на металлическую печь

Установить печную отливку проблематично. Вдруг кто-то захочет иметь не стальную дверь, а чугунную. Затем из стального уголка необходимо сварить раму, прикрепить к ней болтами отливку, и всю эту конструкцию приварить к кузову.

Из двух бочек

Каждый, кто пользовался буржуйкой, знает, что от ее корпуса исходит очень жесткое излучение. Часто стены нагреваются до красного свечения. Тогда невозможно быть рядом с ней. Проблема решается интересной конструкцией: два ствола разного диаметра, вставленные один в другой. Промежутки между стенками замазывают галькой, смешанной с песком с глиной (прокалить на огне, засыпать только при остывании). Внутренний ствол выполняет роль топки, а внешний только корпус.

Эта плита разогревается дольше. Он не сразу начнет отдавать тепло, но в гараже будет уютнее и после выгорания топлива пару часов будет обогревать помещение, отдавая накопленное в закладке тепло.

Гаражная печь длительного горения

Все из того же газового баллона можно сделать печь для гаража длительного горения. Есть разные конструкции, но самая проверенная и стабильно работающая называется Бубафоня — по нику автора, который ее придумал и разместил на одном из форумов. Было это лет 5-6 назад. С тех пор у многих появилось это чудо — простая и оригинальная конструкция, высокий КПД и то, что можно закладывать не только дрова, но и стружку и даже опилки. Можно даже доработать Бубафоню под водяное отопление в гараже, что уже не раз делалось (водяная рубашка по кузову).

Дровяная печь в гараже длительного горения (схема и фото)

У этой самодельной дровяной печи есть только один недостаток — для удаления золы придется переворачивать корпус вверх дном. Правда, уже есть усовершенствования, устраняющие этот недостаток. При наличии сварочного аппарата такую ​​печку в гараж можно сделать своими руками за несколько часов – она очень проста в изготовлении.

Дизайн

В этой печи используется принцип верхнего горения: дрова горят сверху, пламя распространяется вниз по мере выгорания верхних слоев. Этим и объясняется длительный период времени горения – пламя распространяется вниз гораздо медленнее. Тем не менее, отопление эффективно. Уже в первые минуты начинает выделяться достаточное количество тепла.

Примерно так выглядит груз с крышкой на трубе

Эта печь традиционно круглая и вертикальная. Корпус представляет собой обычный цилиндр с днищем без приваренной крышки. Основное внимание уделяется форме и конструкции подвижной части. Его часто называют «грузовым», но это лишь одна из его функций. Эта часть также подает воздух в зону горения. Он представляет собой металлический круг, к которому посередине приварена труба. С обратной стороны металлического круга — от центра к краям — привариваются уголки или кусочки небольшого швеллера. Это каналы, по которым воздух поступает на периферию зоны горения. Также имеется крышка с прорезанным по центру отверстием, через которое проходит загрузочная труба. Дымовая труба приварена почти в самом верху корпуса. Его горизонтальная часть не должна быть более 40 см, тогда труба поднимается вверх. Высота дымохода не менее 2-3 метров, но она должна определяться по осадке – чтобы в любую погоду дым не шел в гараж.

Принцип работы

Набив корпус дровами с вкраплениями стружки и опилок, закладку разжигают. На трубу надевают крышку и, когда пламя разгорается, надевают крышку сверху. Поскольку труба полая, через нее в зону горения подается воздух, поддерживающий горение.

Как работает Бубафони

Диаметр круга «веса» чуть меньше диаметра корпуса — через эту прорезь продукты горения попадают в верхнюю часть (на рисунке она обозначена как «вторичная камера сгорания»). Как известно, они сами легко воспламеняются и могут выделять много тепла. В этой зоне при хорошо прогретой печи эти газы воспламеняются. Воздух для горения поступает из щели в крышке в районе прохода трубы. Что-то может «подтянуть» и по кругу. Это не так важно. Важно, чтобы крышка не была герметичной и благодаря этому тяга в трубе была отличной.

Горящие в верхней части газы дают не меньше тепла, чем горящие дрова. Этим и объясняется эффективность обогрева при использовании данной конструкции. Сгоревшие газы выходят в дымоход. По мере горения груз опускается все ниже и ниже, пока не сгорит вся закладка. После того, как печь погаснет и остынет, можно закладывать новую партию дров и начинать процесс заново. Убирать золу нужно через несколько топок — дрова прогорают полностью, от закладки остается только небольшая кучка золы и пара угольков от самых нижних дров.

Печь для гаража топится вот такими «дровами»

Вот вкратце весь принцип работы этого агрегата. Как видите, происходит не только верхнее горение, но и дожигание газов. Очень простая и очень хорошо работающая конструкция.

Процесс изготовления

Скорее всего, вы уже разобрались, как все сделать, но мы кратко опишем процесс. Для начала поговорим о материалах, которые нужны для этой печи. Наиболее часто используются баллоны с пропаном на 50 литров. Подойдет бочка с толстыми стенками и кусок трубы диаметром от 300 мм до 600 мм. Высота готового корпуса от 110 см до 200 см. Кроме того, вам понадобится:

Это все материалы, которые вам нужны. Теперь, собственно, что и как делать. Будем исходить из того, что делаем гаражную печь из газового баллона.

• Отрезать верхнюю часть вымытой водой бутылки. Это будет крышка, поэтому от стенок отрезаем 3-5 см. Обрабатываем места среза напильником.
• Снимите клапан в верхней части срезанной крышки. Это будет включать трубу. Скорректируйте отверстие под диаметр воздуховода. Герметичности добиваться нет смысла – в зазор должен поступать воздух, но его нужно обрабатывать напильником.
• Привариваем полосу металла по окружности крышки — ее нижний край должен выступать на 1,5-2 см. Это удержит крышку на корпусе.
• Привариваем ручки. Их можно сделать из толстого бруска. Деревянные накладки ставить бесполезно – они быстро обуглятся.
• Вырежьте из листа металла круг, диаметр которого на пару сантиметров меньше диаметра корпуса. Обрабатываем края напильником.

  Другой вариант

• Привариваем трубу воздуховода к кругу по центру сбоку, вырезаем отверстие. Снова завариваем шов – чтобы не было свищей.
• С обратной стороны круга привариваем уголки/швеллер. Они не доходят до краев круга на пару сантиметров.
• На корпус, отступив от края 5-8 см (чтобы крышка «села»), привариваем дымовую трубу. Шов провариваем тщательно с обеих сторон – он должен быть герметичным на 100%.
• Привариваем ручки к корпусу.

Вот и все. Изготовлена ​​гаражная печь своими руками.

Улучшения

Усовершенствования дизайна меняют удобство использования. Больше всего неудобств составляет необходимость переворачивать сложный корпус, чтобы вытряхнуть пепел. Чтобы избавиться от этого, внизу делают зольник и традиционные решетки. Решение понятное, но это новшество может привести к тому, что дрова сгорят быстрее — воздух будет подсасываться через щели в дверце. Если в нижней части будет много кислорода, дрова будут гореть быстро, а не в режиме тления, как в оригинальной конструкции. Выход – сделать дверь герметичной, с бортиками и уплотнителем.

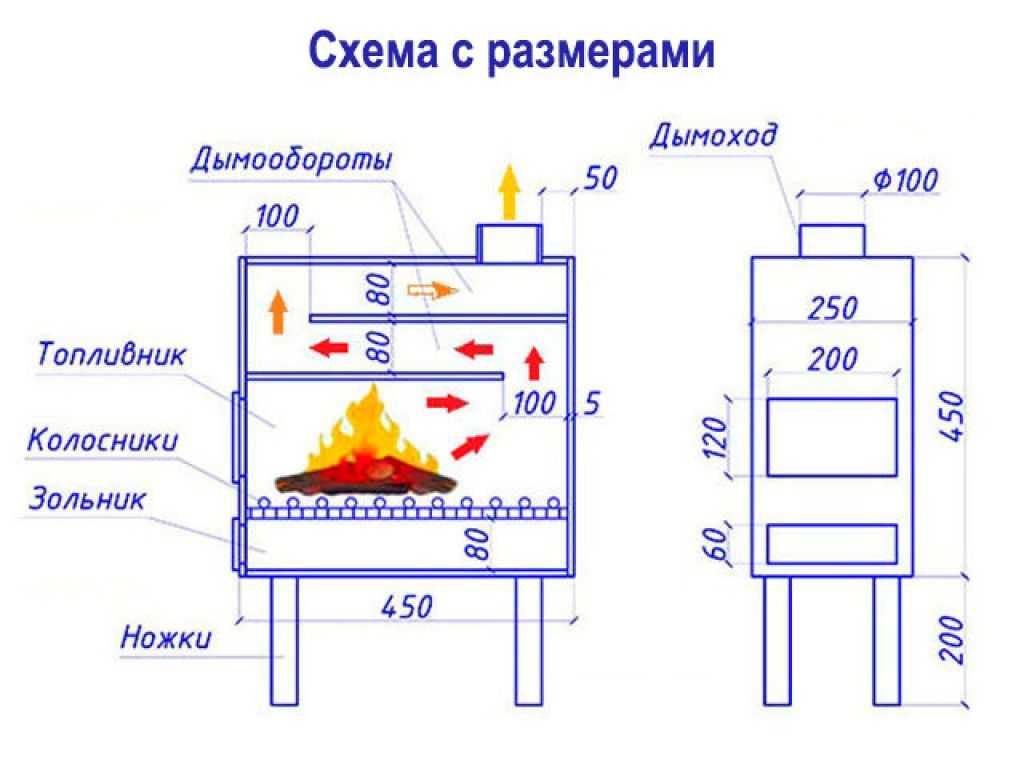

Эффективная и экономичная печь для гаража — Чертеж с размерами

Заказ кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, гараж не нагреется. Если вы собираетесь топить ежедневно, этот вариант хорош. Если гараж будет периодически отапливаться, лучше сделать металлическую печь – разгонять замерзшую кирпичную печь долго и муторно, а топить она начнет часа через два.

Для тех, кто решит поставить кирпичную печь в гараже, выложим заказ небольшой (относительно) печи с нагревательным щитком и варочной панелью (на всякий случай).

Изображение печи и необходимые материалы

Печь из полнотелого керамического кирпича (необожженного). Не считая боя, требуется 290. Кладку кладут на глиняный раствор, толщина швов около 0,5-1,8 см.

Для этой печи нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше печи на 15-20 см.

Заказ кирпичной печи для гаража

Желательна футеровка печи (кладка шамотного кирпича на шамотный раствор). Кирпичи обтачивают под печную отливку. Размеры колосниковой подушки, плиты и дверей должны быть больше размеров отливки. Зазор необходим для компенсации теплового расширения, а также для укладки теплоизоляционного слоя вокруг дверей. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

В качестве изоляционного материала традиционно используется асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно разрезать минераловатный картон на полоски. Только он должен выдерживать очень высокие температуры – до 1200°С (минимум 850°С).

Устанавливаем в 6 ряду, клапан позволяет переключать печку в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, а уже сыро.

Продолжение кладки

Высота печи может быть увеличена за счет повторения 14 и 15 рядов.

Продолжение формирования нагревательного экрана

Чертежи и схемы

Долго описывать все конструкции. По рисункам многое можно понять.

Схема металлической печи в гараж из баллона

Гаражная печь на опилках

Схема с размерами для гаражной печи (из листового металла)

Буржуйка для гаража своими руками

Печь-буржуйка для отопления помещений стала широко применяться сто лет назад. После появления центрального отопления металлические печи перекочевали из квартир и домов в дачи и гаражи.

Одним из самых существенных недостатков печи являются условия теплоотдачи. Его тепло ничем не аккумулируется и практически все уходит через трубу. Такая печь эффективна только вблизи места установки и только во время сжигания топлива.

Для повышения КПД печи необходимо использовать потерянное тепло. Максимальные потери происходят через дымоход, который нагревается при работе печи.

Дымоход можно превратить в нагревательный элемент, изменив его прямую форму на ступенчатую, за счет чего увеличивается площадь теплообмена.

В этой статье мы расскажем, как сделать буржуйку для гаража своими руками из различных материалов. Самый простой выход – взять за основу старый газовый баллон (в котором перевозился газ пропан). При отсутствии баллона можно использовать молочную фляжку на 40 литров или любую другую металлическую заготовку.

Из газового баллона

Начинать работу необходимо с чертежа не на бумаге, а на самой емкости. Маркером отмечают будущую дверцу топки и поддувают. Дверца должна располагаться в центре цилиндра, а поддувал — в его нижней части. Расстояние между ними соблюдается не более 10 см, а посередине проводится замкнутая линия. На ней болгарка цилиндр разрезается на две части.

Из арматуры 16 мм сваривается решетка, которая приваривается к нижней половинке, после чего снова соединяются обе части контейнера.

Прорези сделаны в местах, предназначенных для петель. Затем туда приваривают петли и вырезают дверь. Такую же операцию проводят с поддувалом.

Осталось обустроить дымоход. Для этого болгаркой срезается вентиль, а на его место приваривается металлическая труба, диаметр которой должен быть 80-90 мм. Дымоход врезается в вытяжную систему гаража или выходит наружу через стену.

Из баллона

Из молочного кувшина

Схема печки из фляги

Металлическая банка — отличная вещь в хозяйстве, подойдет для хранения красок, моторных масел, топлива. Конструкция колбы идеальна для изготовления из нее дровяной печи, но как отопительный прибор она будет не такой прочной, как хотелось бы, ее стенки недостаточно толстые. С уверенностью можно сказать, что его хватит на 2-3 сезона.

В качестве самостоятельного изготовления печи необходимо выполнить несколько операций.

Сначала нужно разметить, а затем прорезать в дне банки, почти в самом низу, отверстие для дымохода. На завершающем этапе работ труба прихватывается сваркой. Диаметр дымохода выбирают от 8 до 12 см. Дымоход удлиняется после изготовления и установки печи.

Крышка от банки — это готовая дверца духовки с хорошей защелкой, осталось только просверлить несколько отверстий под поддув, диаметр которых может быть 15-18 мм. Это делается в нижней части крышки.

Из уголка или обрезков труб изготавливаются четыре ножки равной длины, которые затем симметрично привариваются к дну банки. Перед дверью можно постелить металлический лист, чтобы случайно упавший тлеющий уголек не попал на горючий материал.

Ручки для фляги — удобная вещь для переноски печи с места на место, держась за них, можно легко стряхнуть накопившуюся в печи золу. Именно для этой операции дымоход лучше всего сделать разъемным.

Ну вот и все, осталось только испытать новую печку.

Установка

Использование самодельных печей, как и любой другой отопительной установки, требует строгого соблюдения правил техники безопасности. Изначально следует выбрать место для установки печи. Этот агрегат, как показывает практика, лучше устанавливать в углу, а именно у стен, противоположных по расположению гаражным воротам.

Не устанавливайте печь ближе 1,5 м от места нахождения автомобиля. Стоит учесть, что все легковоспламеняющиеся материалы и изделия должны располагаться на расстоянии не менее 1,5 м от плиты.

Печь лучше обложить кирпичными стенами со всех сторон. Таким образом, будет исключена вероятность прикосновения к горячей печи, а также будет аккумулироваться тепло, выделяемое от ее топки. Таким образом, вы повысите эффективность работы устройства в несколько раз.

Увеличение КПД печи

Если стены гаража деревянные, то между ними и печкой должно быть определенное расстояние, а именно не менее 100 см. Кроме того, во избежание возгорания здания стены возле печи следует обложить асбестовыми листами/кирпичами или другими огнеупорными материалами.

В качестве основания под печь можно использовать лист стали толщиной 1-2 см. Другой вариант – заливка бетонной стяжки. Благодаря этим действиям вы сможете предотвратить распространение огня, если из топки выпадут угли/искры и т.п.

Для использования печи в гараже необходимо предварительно сделать в ней качественную вентиляцию. Свежий воздух должен поступать сюда в достаточном объеме, что обеспечит нормальное горение костра. Небольшой зазор между землей и воротами гаража вполне может служить вентиляцией. В противном случае вам придется делать специальный канал для своевременного поступления воздуха в гараж, что не очень выгодно с экономической точки зрения.

Печь нагревается при горении в топке, поэтому нельзя оставлять рядом с ней легковоспламеняющиеся материалы, такие как дерево, масло и жир, бензин и т.д.
