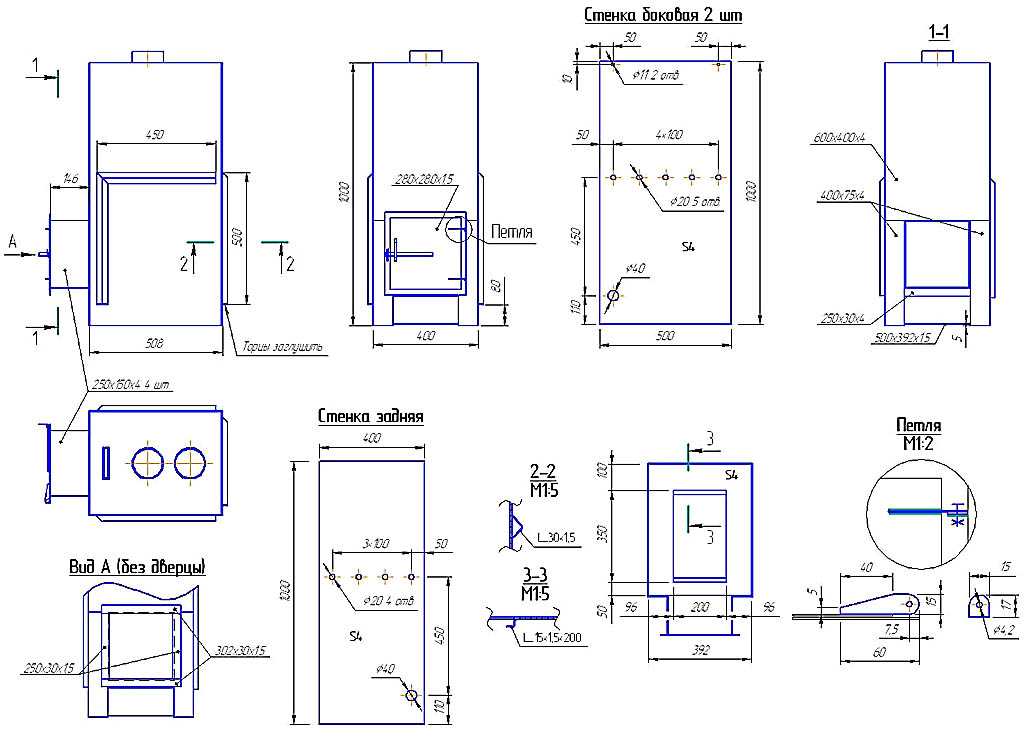

Буржуйка для гаража самодельная: как сделать своими руками плюс чертежи

самодельные печки для гаража и дачи

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы купить готовое. И буржуйка — одно из таких полезных приспособлений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начинать? Мы поможем вам в реализации задачи — в статье рассмотрен порядок сборки различных вариантов печи-самоделки, приведены чертежи и схемы.

Также подробно разобраны способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Содержание статьи:

• Как сделать буржуйку: устройство и схемы
  • Печка на отработанном масле
  • Устройство печки под твердое топливо
• Как можно усовершенствовать буржуйку?
  • Вариант #1 — печь с увеличенной закладкой топлива
  • Вариант #2 — буржуйка длительного горения «Бубафоня»
  • Вариант #3 — печь со вторичным дожигом «Филиппинка»
• Выводы и полезное видео по теме

Как сделать буржуйку: устройство и схемы

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

Фото из

Самодельная печь-буржуйка из бочки

Экономический эффект самоделки

Газовые баллоны для изготовления корпуса

Печка буржуйка из старой фляги

Сварная металлическая конструкция

Преимущества компактных размеров

Основной недостаток печки буржуйки

Кирпичи для снижения теплопроводности

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Желание применить использованное масло в качестве топлива привело профессионалов и умельцев к появлению специальной печки. Ее конструкция создает условия для горения слабо горючих масел и обеспечивает безопасность пользователя

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Такое устройство буржуйки часто встречается как в самодельных конструкциях, так и в изделиях промышленного производства

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Обезопасить процесс доливки топлива можно, если использовать трубку, ведущую из отдельно стоящей емкости, в которую будет заливаться масло во время горения печки

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Заводская схема работающей на отработанном масле печки-буржуйки может включать в себя водяную рубашку или контур. Такую усовершенствованную печь-буржуйку можно использовать для отопления и обеспечения дома горячей водой

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных.

Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

На нашем сайте есть и другие материалы по изготовлению печек на отработанном масле:

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего.

Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

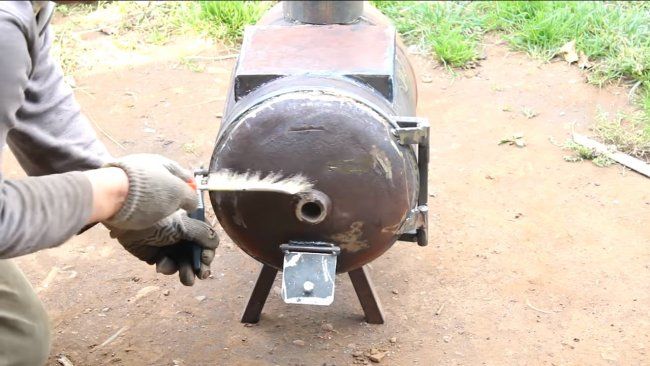

Печь-буржуйка из баллона и бочки

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать.

Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Перед тем как разрезать газовый баллон, из него обязательно стравливают газ, сливают конденсат. Затем баллон полностью наполняют водой — она вытеснит остатки газа, омоет внутренние стенки

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

Подробное описание процесса изготовления самодельного дымохода для буржуйки мы рассмотрели .

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Печь из бочки имеет ту же конструкцию, что и из баллона. Выбирать нужно емкость из толстого металла

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению .

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Рекомендуем вам посмотреть информацию о том, как своими руками.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

Чтобы буржуйка не пропускала дым, между крышкой и внешним цилиндром делают песчаный затвор

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

• сэкономить топливо;
• повысить КПД печки;
• увеличить теплоемкость;
• уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению .

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Вас заинтересовала кирпичная кладка? У нас на сайте есть подробное руководство по своими руками со схемами и чертежами.

Вариант #1 — печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5— 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Вариант #2 — буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9—12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление проводят в такой последовательности:

• Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
• Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
• В центре круга делают отверстие диаметром 100—150 мм (точный размер зависит от диаметра используемой трубы для стержня).
• На одну из плоскостей круга приваривают ребра высотой до 50 мм.
• К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
• Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

В печке происходит процесс пиролиза: дрова, сгорая, выделяют горючий газ, который поднимается над поршнем, и там происходит его дожиг

Вариант #3 — печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Верхний баллон (камеру вторичного дожига) можно установить в горизонтальном положении, но тогда нужно продумать дополнительные крепления для его надежной фиксации

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают.

С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Выводы и полезное видео по теме

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Изготавливая самодельную буржуйку, не следует забывать о мерах предосторожности. Ее конструкция должна максимально защищать от распространения огня.

Пренебрежение правилами пожарной безопасности может сыграть злую шутку с желающими сэкономить на покупке промышленной модели.

Вы используете самодельную буржуйку уже не первый год? Расскажите, какую схему вы применили и что было самым сложным при сборке печки.

Возможно вы усовершенствовали свою буржуйку по одному из способов, рассмотренных в статье? Поделитесь своим опытом и снимками печки-самоделки в комментариях к этой статье — ваши успехи вдохновят на эксперименты других пользователей.

Простая эффективная буржуйка из бочки своими руками

Пришло время позаботиться о тепле и уюте в своем гараже. Если у вас еще нет никакого отопления в каких-либо постройках, то эта статья будет вам очень полезна. Сегодня мы расскажем и покажем вам, как сделать простое отопление в гараже из подручных материалов за считанные копейки. Вашему вниманию хотим представить подробную пошаговую инструкцию, как сделать буржуйку в гараж своими руками. За основу всей конструкции мы возьмем бочку, примерно 100 литров, со стенкой 4 мм. Этого будет вполне достаточно для того, чтобы обогревать среднестатистический гараж или любую другую постройку во дворе.

Как говорится – «Готовь сани с лета», так и мы будем изготавливать печку до начала холодов. Такая идея пришла спонтанно. На металлоприемке была обнаружена добротная бочка, и сразу возникла мысль сделать из нее буржуйку. Отопление в гараже – это очень хорошо для автомобиля или для человека, который проводит много времени за ремонтом автомобилей. Такая печь – самая простая конструкция для отопления помещения. Для ее изготовления не нужно много материала. Почти все можно найти у себя в хозяйстве или на ближайшей металлоприемке. Не будем мучить вас долгими и томными разговорами, а приступим к самому процессу изготовления отопительного прибора в своем гараже.

Изготовление буржуйки из металлической бочки

Для изготовления такой печи необходима бочка с толщиной стенки не менее 4 мм. Температура внутри печи будет достигать 700 и выше градусов тепла. Бочка с тонкой стенкой быстро деформируется от таких температур. Лучше брать с запасом, чтобы предотвратить деформацию металла.

Какие же материалы понадобятся нам для изготовления буржуйки из металла своими руками?

• Бочка металлическая со стенкой не менее 4 мм – 1 шт.
• Арматура или прутки, диаметром не менее 25 мм – 4 метра.
• Материал для крышки печи – лист железа 700х500 мм, толщина 4 мм.
• Труба дымохода, диаметр 150 мм — у нас получилось 12 метров вместе с изгибами.

Необходимые инструменты:

• УШМ.
• Шуруповерт.
• Сварочный аппарат.
• Перфоратор.

ШАГ 1: вырезаем дверцы. Первым делом нам нужно взять нашу печь буржуйку, и определиться где будут дверцы. Делаем их две штуки.

• Размеры дверцы топливника – 250х400 мм.
• Размеры дверцы зольника – 150х350 мм.

  Вырезаем дверцы

  Готовые дверцы




Первую дверцу делаем на расстоянии 50 см от низа бочки, а вторую на 100 мм выше дверцы зольника. Этого будет вполне достаточно для удобной загрузки топливных материалов, и очистки зольника от пепла. Вырезаем дверцы как показано на фотографии. Подготовьте несколько отрезных дисков для этой работы.

ШАГ 2: изготовление колосника. Для изготовления колосника в буржуйке своими руками мы будем использовать арматуру 25 мм диаметром. Нарезаем необходимые отрезки арматуры и привариваем их на участке между дверцей топливника и зольника. Расстояние между прутками выдерживаем 20 мм. Надежно привариваем их сварочным аппаратом и переходим к следующему шагу.

ШАГ 3: верхняя крышка. Для изготовления верхней крышки буржуйки в гараж будем использовать лист металла 700х500 мм, толщиной 4 мм. Перед этим в ней нужно будет проделать отверстие под дымоход.

ШАГ 4: петли и ручки. Теперь сделаем так, чтобы открывались и закрывались дверцы буржуйки в гараж своими руками. Привариваем петли к корпусу печи и устанавливаем на них дверцы. Здесь лучше использовать мощные цилиндрические петли. Они способны выдержать большие температуры и не деформироваться. Также нужно сделать ручки на дверцы, и какой-то крючок, чтобы фиксировать дверцы в закрытом положении.

ШАГ 5: установка печи в гараж. Пришло время определиться с местом расположения нашей недорогой буржуйки в помещении. Устанавливать ее будем в дальнем углу, чтобы печь не стояла возле ворот, и не было потерь тепла на улицу. Устанавливаем печь, надежно фиксируем ее на полу, и начинаем строить дымоход.

Вот мы и закончили делать нашу простую печь из подручных материалов. Как видите, для того чтобы сделать простое отопление в помещении, не нужно никаких замысловатых приспособлений. Просто берем и делаем эффективную буржуйку своими руками, и наслаждаемся теплым помещением. Все, что вам будет нужно для поддержания тепла – это дрова или топливные брикеты. Мы же строим свою буржуйку под дрова, так как с этим делом у нас нет никаких проблем. Теперь, как самодельная печь установлена на свое место, можно заняться изготовлением правильного дымохода.

Дымоход для буржуйки из металлической бочки в гараж

Правильный дымоход – залог теплого помещения. Какую бы правильную вы не построили печь, если дымоход будет неправильный, то у вас не получиться нормально разжечь печь. Для изготовления дымохода мы купили готовые трубы и изгибы нужной нам длины. Имея все это в своем ассортименте, работа выполнится быстро. Сейчас мы расскажем и покажем вам, как сделать правильный дымоход для буржуйки своими руками.

ШАГ 1: крепим трубу к крышке. Первым делом нужно установить и зафиксировать дымоход в верхней крышке печи. Плотно вставляем трубу в крышку заподлицо и привариваем ее. Это будет несъемная часть. Далее все будет держаться на гофрированных соединениях и саморезах.

ШАГ 2: делаем дымоход. Выстраиваем всю конструкцию, как было запланировано в чертеже буржуйки своими руками. Трубы соединяем по всем правилам, и впираемся в то, что нужно сделать вывод трубы наружу.

ШАГ 3: отверстие в стене. Теперь пришло сделать отверстие в стене под вывод дымохода буржуйки. В запланированном месте мы начали проделывать отверстие перфоратором, и обнаружили наличие проводки. Было решено удлинить провода и пустить немного в обход дымохода. Выключили автомат, разрезали провода, удлинили и проложили на 50 мм ниже трубы дымохода. Устанавливаем необходимое колено в отверстие и продолжаем работу по установке буржуйки в гараж своими руками.

Делаем отверстие в стене

Убираем провода

ШАГ 4: заканчиваем с дымоходом. После того, как мы проделали отверстие в стене и установили туда подходящее колено, необходимо соединить весь дымоход между собой. Вырезаем необходимый отрезок труб и устанавливаем его на свое место. После этого переходим к заключительной части изготовления дымохода

Вставляем трубу в отверстие

Дымоход в гараже

Крепим колено дымохода

ШАГ 5: финал. Теперь нужно сделать наружную часть дымохода буржуйки из трубы. Здесь нужно знать, что чем больше колен находится в системе, тем выше дымоход должен быть. В нашем случае дымоход должен быть выше крыши на 500 – 700 мм выше крыши. Только в таком случае у нас будет хорошая тяга и правильный отвод продуктов горения в печи.

Загружаем дрова в буржуйку, поджигаем и проверяем, все ли мы правильно сделали. Для отопления нашего гаража мы будем использовать дрова. Этот горючий материал доступный и недорогой. Нас полностью устраивает КПД дров. Можно попробовать использовать топливные брикеты, но у нас их нет поблизости, а дровами торгует каждый второй, кому не лень.

Вот такая полезная пошаговая инструкция у нас получилась. Можно сделать много видов самодельных печей, но мы остановились на самом простом и бюджетном варианте.  Сегодня мы рассказали и показали вам, как сделать буржуйку своими руками из подручных материалов.

Буржуйка из газового баллона своими руками: инструкция по изготовлению

У многих частных домовладений есть старый баллон сжиженного газа. Из этого предмета можно сделать много полезных вещей, например, простой отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйку из газового баллона своими руками можно сделать без проблем. Конечно, понадобятся дополнительные материалы.

Содержание статьи:

• Принцип работы печи-буржуйки
• Рекомендации по изготовлению
  • Этап №1 – подбор и подготовка баллона
  • Этап №2 – изготовление и наполнение корпуса
  • Этап №3 – изготовление дверца и зольник
• Пошаговая фото инструкция
• Как повысить эффективность?
• Выводы и полезное видео по теме

Принцип работы печи-буржуйки

Буржуйка — примитивный вариант из металла. Работает такое устройство предельно просто: в топку закладываются дрова, они горят, тело топки нагревается и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола через колосник ссыпается в зольник, который следует периодически очищать.

Одним из главных достоинств буржуйки является простота конструкции. Строгих размеров нет, главное, чтобы корпус выдерживал жару и дымоход исправно работал. Такую печь опытный мастер сделает всего за пару часов. И сжигать в ней можно практически любое сухое дерево: и бревна, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовыми отходами и т.п. При желании на такой печке можно довольно успешно готовить. Этот момент следует учитывать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой толстую металлическую камеру сгорания с загрузочной дверкой, дымоходом, колосниковой решеткой и поддувалом. В качестве случая можно использовать старый газовый баллон

Но следует считаться с недостатками такого отопительного решения. Во-первых, это высокий риск ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнеупорными материалами. Желательно, чтобы она стояла с той стороны, где никто случайно не коснется тела и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлоконструкция немало, поэтому ни о какой мобильности устройства не может быть и речи. Передвигать буржуйку для обогрева разных помещений будет сложно.

Хозяйственные помещения, в которых нет электричества или куда оно поступает с перебоями: гараж, сарай, мастерская и т.д.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать улучшенный вариант буржуйки печь, позволяющая сберегать больше тепла и получать высокую отдачу при сжигании топлива

Еще одной проблемой является низкий КПД, так как часть тепловой энергии при сгорании дров буквально улетает в дымоход. Существуют различные способы сохранить тепло и немного видоизменить буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошей вентиляции помещения, в котором установлена ​​буржуйка, так как такой прибор при работе сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно «приглашают» старый газовый баллон. В корпусе необходимо сделать две двери: большую и маленькую. Первый служит для загрузки топлива, второй нужен как нагнетатель, через который из камеры сгорания поступает воздух для обеспечения процесса горения и тяги.

Чертеж печи-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и расчетной мощностью, но такая точность не требуется

Внизу, на некотором расстоянии от низа конструкции, должна быть сварены. Его можно сделать из толстой проволоки или просто взять лист толстого металла и вырезать в нем длинные прорези. Расстояние между стержнями колосника должно быть таким, чтобы дымовой материал не просыпался в зольнике.

Если буржуйка топится только дровами, колосниковые щели делают большими, а когда предполагается использование щепы, колосник следует делать более частым.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет сохранить больше тепла в помещении и повысить КПД конструкции

Зольник можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивого к сильному нагреву. Некоторые люди предпочитают вообще обходиться без зольника; они просто удаляют золу из нижней секции по мере необходимости, хотя это и не очень удобно. Обычно подводят, чтобы обеспечить необходимую тягу.

Стандартную конструкцию газовой баллонной плиты можно усовершенствовать, увеличив производительность, превратив твердотопливный обогреватель в обогреватель или варочную поверхность:

Галерея изображений

Фото

Крепится к корпусу

Крепление к баллону отопления трубы

Воздухонагреватель

Мармиты

Рекомендации по изготовлению

Буржуйка из баллона может быть разной: емкость может располагаться горизонтально или вертикально. Вам нужно выбрать чехол подходящего размера, а затем правильно его использовать.

Вам понадобится лист стали, устойчивый к длительному нагреву, толстая проволока для колосника, уголок для ножек и т.д. В процессе изготовления следует учесть ряд нюансов, чтобы печь получилась удобной и эффективный.

Этап №1 — выбор и подготовка баллона

Газовые баллоны бывают самые разные. Для буржуйки лучше всего подойдет емкость для сжиженного газа на 50 или 40 литров. Если вам нужна небольшая духовка, вы можете взять баллон на 12 или 27 литров.

Но это будет прибор для обогрева небольших подсобных помещений. Подобные емкости на пять литров практически бесполезны. Такая маленькая буржуйка быстро нагреется, но скоро остынет, поэтому эффект обогрева от нее будет очень незначительным.

Интересный вариант самодельной буржуйки – емкость из-под фреона. Такой цилиндр имеет толстые стенки и удлиненное тело. Емкость необходимо обрезать так, чтобы длина тела была около 70 см. Толстые стены, конечно, утяжеляют конструкцию, но лучше сохраняют тепло. Буржуйка будет долго прогреваться, но в то же время и греть будет дольше.

Перед началом работы необходимо правильно подготовить газовый баллон: удалить из него остатки газа, слить конденсат и заполнить бак водой, которую затем можно залить

Когда баллон выбран, необходимо подготовить сварочный аппарат и помните правила техники безопасности. Даже в очень старом баллоне всегда есть остатки горючего газа. Если сразу начать резать его сваркой, почти гарантирован опасный для жизни взрыв. Тем, кто еще не пользовался сварочным аппаратом, рекомендуем прочитать.

Для начала рекомендуется открыть баллон и выпустить остатки газа. Разумеется, делать это нужно на улице, а не в помещении. Затем нужно слить из баллона остатки сконденсировавшейся внутри жидкости. Это вещество обычно имеет резкий и неприятный запах, поэтому лучше всего заранее приготовить для него небольшую емкость с крышкой, чтобы сразу упаковать и аккуратно выбросить.

К конструкции печи буржуйки не предъявляются особо жесткие требования по параметрам. Чем больше камера сгорания, тем просторнее помещение может обогреть агрегат

Если случайно пролить конденсат на пол комнаты, специфический аромат может сохраняться очень долго. После всех этих операций баллон еще не готов к контакту со сварочным аппаратом, потому что внутри остаются пары остаточных газов.

Необходимо заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого вода сливается, теперь цилиндр можно без проблем разрезать.

Этап №2 — изготовление и заливка кузова

Далее необходимо выбрать тип буржуйки из баллона, будет ли расположен цилиндрический корпус горизонтально или вертикально.

Фотогалерея

Фото

Печь-буржуйка с горизонтально расположенным корпусом занимает больше места в помещении. По теплотехническим характеристикам ничем не отличается от вертикально ориентированного агрегата того же объема

Загружать дрова в горизонтальную печь-камин проще и удобнее из цилиндра, не надо их на короткую рубить колодки

Печь из вертикально установленного баллона в гараже или бане займет минимум места, не будет мешать передвижению и создавать ожоги

Из баллона емкостью до 27 л можно сделать мобильную буржуйку с вертикальным корпусом, который можно вынести в сад, теплицу, вернуть в гараж

Горизонтальный корпус печи

Преимущества загрузки дров в горизонтальном корпусе

Минимальное пространство для установки печи

Переносная буржуйка из мини-баллона

Все остальные операции выполняются с учетом данной ориентации. Если выбрано горизонтальное положение, то один из концов цилиндра будет служить задней стенкой, а на другом нужно установить загрузочную дверку и поддувал.

Если планируется сделать вертикальную буржуйку из газового баллона, то потребуется сделать два отверстия: для загрузки топлива и для поддува зольником

Для колосника можно использовать толстую арматурную проволоку. Чтобы не сварить из нее решетку, можно согнуть ее частым зигзагом, «змейкой». Эта конструкция приваривается к внутренним стенкам металлического кожуха.

Передняя стенка изготовлена ​​из металлического листа следующим образом:

1. Металл должен быть нанесен на переднюю часть печи, чтобы отметить ее.
2. По маркировке должна быть вырезана круглая деталь.
3. Нанесите на него другую маркировку: для прямоугольной двери и поддувала.
4. Вырезать отверстия по маркировке.
5. Изготовление дверей.
6. Приварить петли, замки к передней стенке и навесить двери.
7. Приварить стенку с дверцами к корпусу.

Обе двери должны быть уплотнены асбестоцементным шнуром по контуру так, чтобы они плотно прилегали к корпусу. Задняя стенка в такой печи обычно не нужна; его роль играет дно цилиндра. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие для дымохода.

Трубу необходимо брать из толстого металла, так как нижняя часть дымохода будет соприкасаться с нагретыми дымовыми газами. Тонкий металл в этом месте быстро выгорит. Теперь к днищу печки приваривают сплошные ножки из арматуры, куски металла или куски металлического уголка. Они должны выдерживать как вес самой конструкции, так и топлива, которое будет в нее загружено.

Примерно по такой же технологии изготавливается вертикальная буржуйка из воздушного шара. Нижняя часть цилиндра станет нижней частью конструкции, вверху нужно сделать цилиндрическую «крышу» с отверстием для дымохода. Обычно верхняя часть баллона отрезается. По окончании установки можно будет приварить обратно. Двери — для загрузки и поддува — выполнены в передней части корпуса цилиндра.

Такая буржуйка займет меньше места, чем горизонтальный вариант, к тому же она будет выше. Если предполагается не только обогревать помещение, но и готовить пищу, то необходимо будет с учетом этого отрегулировать высоту плиты и обеспечить ровную варочную поверхность.

Но обычно диаметр емкости недостаточно велик, чтобы обеспечить полноценную возможность приготовления пищи. Хотя вскипятить чайник — задача выполнимая.

Данный чертеж позволяет получить представление об устройстве горизонтального варианта буржуйки из баллона, к низу которого крепится зольник

Решетка может быть изготовлена ​​так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Он вваривается между отверстиями для загрузки и выдувания.

Некоторые пытаются сократить объем сварочных работ, оставляя верхнюю часть бака практически нетронутой. Но тогда вся остальная работа будет сложнее.

В горизонтальной буржуйке можно не вваривать колосник, а превратить в него часть корпуса, просверлив отверстия подходящего диаметра и прикрепив снизу зольник

Например, колосник придется вставлять не сверху, а заталкивать в топочную дверцу и как-то удерживать в правильном положении. Теперь нужно сделать дверцы с петлями и замками и приварить их к корпусу буржуйки, предварительно уплотнив асбестоцементным шнуром. Осталось вверху установить дымоход, а внизу приварить ножки.

Этап №3 — изготовление дверцы и зольника

Двери для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним привариваются петли и защелки. Это простые элементы. Петли можно делать даже из звеньев толстой цепочки. Второй, более дорогой вариант – приобретение готовых литых металлоконструкций.

Для установки готовой лепной дверцы на самодельную печь к загрузочному отверстию следует приварить рамку из металлического уголка

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую для поддувала. Но есть и комплекты, в которых такие двери объединены в единую конструкцию.

Отверстия для таких дверей необходимо вырезать точно по размеру. После этого нужно приварить раму от угла к краям проемов.

Несколько звеньев толстой цепи, похожей на велосипедную, можно использовать в качестве петель для самодельной дверцы буржуйки из цилиндра

Каркас литых дверей крепится к получившейся раме болтами. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась плотно.

В маленьких буржуйках при желании можно совсем обойтись без колосника.

Слева перевернутый корпус горизонтальной буржуйки с приваренным к нему зольником, а справа общий вид. Зольник выдвигается для регулирования подачи кислорода, поддув в такой модели делать не нужно

Ей трудно найти место, если делать печь небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве не производится продувка, подача воздуха осуществляется с помощью загрузочной дверки, которая просто открывается. Из арматуры легко сделать колосники, но они не отличаются особой надежностью.

Со временем клапан прогорает, его необходимо заменить. Альтернативой может стать кусок листового металла, в котором вырезаны прорези или отверстия круглой формы. Для сбора золы можно использовать специальный ящик – зольник.

В горизонтальном варианте печи из баллона можно установить в нижнюю часть в комплекте с зольником, так как для облегчения монтажа нижнюю часть корпуса придется разрезать.

Пошаговое фото-руководство

Для изготовления самодельной печи потребуется один отожженный пустой газовый баллон, труба Ø 108 мм для дымохода (метр зависит от конкретных характеристик), обрезки стальной полосы и уголка , три петли для навешивания дверей.

Сооружение корпуса будущей печки выполняется в следующей последовательности:

Фотогалерея

Фото

Шаг 1: Вырезание отверстия дымохода

Шаг 2: Разметка дверей зольника и топки

Шаг 3: Вырезание корпуса цилиндра по разметке

Шаг 4: Зачистка Удаление заусенцев

Шаг 5: Сборка колосниковой заготовки

Шаг 6: Вычерчивание контура колосника

Шаг 7: Обрезка колосника

Шаг 8: Закрепление колосника внутри корпуса

Печь-буржуйка из пустой газовый баллон почти готов: остались последние штрихи:

Фотогалерея

Фото

К прорезанному вверху отверстию привариваем трубу, к которой будет крепиться дымоход

Со стороны удобной для предстоящего использования привариваем петли и навешиваем дверцы зольник и печь. Обе дверки желательно перед установкой приварить металлической полосой по периметру. Это непростая работа, но она уменьшит поступление дыма из печи в помещение при сбросе тяги

Сначала собираем дымоходный канал на полу в гараже, чтобы измерить фактические расстояния и при необходимости скорректировать

Собираем дымоход, закрепляем его элементы сваркой там, где это необходимо. Выводим трубу через крышу, обустраиваем ее проход через конструкцию здания и плавим печь

Шаг 9: Крепление дымохода

Шаг 10: Крепление петель и навешивание дверей

Шаг 11: Предварительная сборка дымохода

Этап 12: Сборка дымохода и запуск печи

Высота дымохода зависит от формы крыши и наличия ряда предметов, которые могут мешать тяге. Он должен быть не менее 0,5 м над плоской и малоскатной крышей. Если рядом есть высокие деревья или постройки, то устье трубы необходимо устроить над ними.

Как повысить эффективность?

Чтобы сделать буржуйку более эффективной, есть несколько простых способов. Во-первых, следует утеплить дымоход, чтобы сохранить часть тепла, уходящего с дымовыми газами. Для увеличения площади контакта нагретого металла с окружающим воздухом можно использовать различные методы.

Значительно улучшить теплотехнические качества буржуйки, сконструированной из газового баллона, поможет устройство своеобразного колпака из дополнительного газового баллона:

Фотогалерея

Фото

Если ваша самодельная буржуйка не справляется с обогревом помещения, есть смысл повысить ее КПД самым простым способом — устроить колпак

Все твердотопливные печи работают по единому принципу . Увеличить теплоотдачу можно, устроив дополнительную камеру. Изготовим из баллона меньшего литража

В камере, смонтированной на основном корпусе из меньшего газового баллона, дымовые газы задерживаются и «оборачиваются» внутри бака

Поднимаясь сначала, затем опускаясь по колпаку, дымовые газы задерживаются в баке, отдают тепло стенкам этой камеры, а она отдает тепловую энергию в помещение

Обычная печь-баллон в гараже

Подготовка баллона меньшего рабочего объема

Установка дымоходной камеры

Устройство для увеличения теплоотдачи

Некоторые мастера рекомендуют делать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла возвращаться в помещение. Но следует помнить, что сложная конструкция дымохода может негативно сказаться на тяге, поэтому не стоит увлекаться чрезмерными изгибами.

Иногда к корпусу печки приваривают металлические крылья, например, из уголка или любой подходящей полосы металла. Если размеры печи позволяют, можно сверху приварить горизонтальный лист металла и сделать в нем дополнительное отверстие не для дымохода, а для чайника или чайника.

Отверстие закрывается специальной составной крышкой из нескольких концентрических окружностей. Убирая или добавляя кружочки, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки – корпус из кирпича. Кладку выполняют вокруг печи, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обмотать дымоход металлической сеткой, а в образовавшийся зазор положить камни, можно повысить эффективность обогрева. Даже после того, как дрова прогорят, камни еще какое-то время будут отдавать тепло.

Альтернативный вариант этой модернизации – металлическая сетка вокруг дымохода, в которую уложены куски кирпича или камня. Это популярное решение для печей, устанавливаемых в бане, разновидность буржуйки. Но следует помнить, что для этого подходит только речная «голая» рыба однородного цвета и без вкраплений. Если камень состоит из слоев разного типа, он может лопнуть под воздействием высоких температур.

Если вам нужна печь солидных размеров, в распоряжении мастера есть два газовых баллона, вы можете объединить их в одну конструкцию. Один из них устанавливается горизонтально, а второй ставится вертикально как труба для дымохода. Площадь обогрева увеличивается, такая печь будет работать эффективнее.

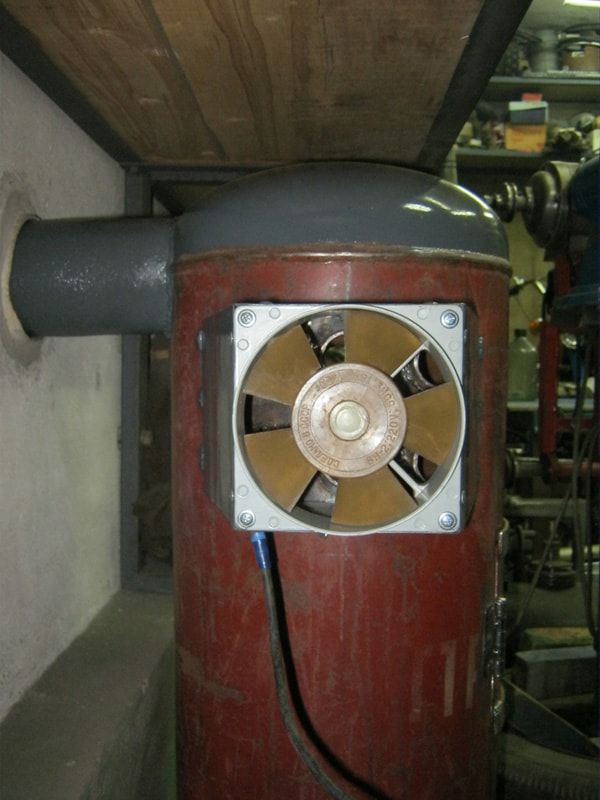

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость обогрева помещения, но для достижения этого эффекта потребуется электричество

Наконец, можно вставить внутрь верхнюю часть корпуса трубы, по которой будет циркулировать воздух. Если на конце этих труб поставить вентилятор, воздух будет двигаться быстрее. Такой равноценный тепловентилятор позволит за несколько минут прогреть все помещение и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Вот рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказывается о порядке изготовления газовой баллонной плиты:

Оригинальная буржуйка с функцией пиролизного дожигания топлива может быть изготовлена ​​из двух газовых баллонов:

Буржуйка представляет собой простое устройство, не сложное в изготовлении и имеющее достаточно широкое применение. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить довольно долго.

Пишите комментарии к статье, задавайте вопросы, делитесь опытом, если вам уже приходилось собирать буржуйку из подручных материалов.

Как построить обогреватель-буржуйку для тормозного барабана для вашего сарая

Очень понравился этот пост в блоге о том, как построить обогреватель-буржуйку для мужского логова или сарая.

Впервые я наткнулся на него на форумах Woodwork, поэтому я спросил создателя, могу ли я опубликовать его блог здесь, что мы и сделали, поэтому проверьте его ниже. Я хотел бы услышать от людей, которые имеют аналогичный опыт перепрофилирования оборудования для сараев, мастерских и гаражей. Отправьте нам сообщение в разделе комментариев ниже о ваших проектах. Я также превратил эти изображения в видео.

Как сделать буржуйку из старых тормозных барабанов.
Приварка к отливке не требуется.

Шаг 1: Поиск тормозных барабанов

Получите 3 тормозных барабана в местном автосервисе или у переработчиков металла. Если вы можете получить их бесплатно, отлично, иначе они будут стоить вам всего от 15 до 20 долларов за штуку.

Шаг 2: Вырезание дверцы золы

Вырежьте отверстие для удаления золы и древесного угля из обогревателя.
Отверстие в этом 120 мм x 250 мм.

Шаг 3: Сварите решетку и скрепите болтами барабаны

Соедините болтами два нижних барабана и приварите решетку. Я использовал квадратный брусок, который у меня валялся.

Шаг 4: Согните стержень для кольца средней секции

Согните плоский стержень для средней секции нагревателя. Я разрезал их на 3 части, так было легче согнуть на заводском прессе, и я сварил их вместе, чтобы сделать кольцо. Размер используемого плоского стержня составлял 10 мм x 130 мм.

Этап 5: Ящик для золы

Сварить чертеж для ясеня. В качестве рукоятки я использовал 5-миллиметровую пластину и отбойный молоток.

Шаг 6: Вырежьте отверстия

Теперь вырежьте отверстие для двери и дымохода.
Grinder работал нормально, просто нужно немного поработать, чтобы получить то, что вы хотите.

Шаг 7: Верхняя пластина

Разрежьте верхнюю пластину, лучше всего использовать оксигенатор. Разрежьте пополам до нужного размера для двери и дымохода.
Я использовал лом 10 мм.

Шаг 8: Прикрепите дверцу

Отрежьте верхнюю часть болта 3/4 дюйма и приварите его под пластиной, которая будет крепиться болтами к барабану.

Шаг 9: Прикрепите дымоход и дверную ручку

Приварите дымоход к верхней пластине и ручке. Снова использовалась ручка отбойного молотка для двери. Я использовал обрезки толстостенной трубы диаметром 6-1/4” для основания дымохода.

Шаг 10: Заслонка дымохода

Приварить заслонку дымохода. Я использовал лом пластины 5 мм. Пропустите круглый стержень диаметром 12 мм с фланцевым концом и приварите диск. Также добавлена ​​пружина с одной стороны, чтобы сохранить натяжение при сквозняке. Также приварена рукоятка отбойного молотка.

Шаг 11: Окончательная сборка

Соберите детали вместе и убедитесь, что вас все устраивает. Проверьте все части, чтобы они функционировали правильно. Если какие-либо изменения должны быть сделаны, сейчас самое время.

Шаг 12: Подготовка и покраска

Проведите и удалите всю ржавчину проволочным кругом. Протрите мето. Я использовал VHT Flameproof Black, говорят, что он подходит для 704-1093°C. Распылите и дайте краске высохнуть.

1. Нагревать до 121°C в течение 30 минут. Охладите в течение 30 минут.

2. Нагревать до 204°C в течение 30 минут. Охладите в течение 30 минут.

3. Нагревать до 343°C в течение 30 минут. Охладите в течение 30 минут.

Старайтесь строго следовать инструкциям для достижения наилучших результатов.

Надеюсь, это поможет, наслаждайтесь обогревом! Cheers, Doily Grunge Blog

О

В ShedBlog мы помогаем людям, которые хотят отремонтировать, отремонтировать, перестроить или расширить свое стальное здание, заказать то, что им нужно, онлайн и заказать доставку на дом или рабочее место.
