Буровые сваи

Буровые сваи применяются при невозможности устройства более дешёвых забивных. Если те не дают необходимой несущей способности, по длине не достают до опорного слоя грунта. Либо их применение ограничено запретом на применение сваебойных установок и требованием сохранности близко расположенных строений, и даже подземных сооружений (таких, как линии и станции метрополитена, подземные коллекторы, трубопроводы и т.п.). Поэтому нет смысла сравнивать какие сваи лучше если для устройства забивных просто нет условий.

Устройство буровой сваи начинается с бурения скважины на проектную глубину, далее идёт заполнение бетонной смесью и установка арматурного каркаса, и завершается на этапе полного схватывания бетона.

Преимущества:

  • возможность устройства свайного фундамента глубокого заложения вблизи уже существующих сооружений,
  • отсутствие сотрясений почвы и значительных вибраций,
  • изготовление непосредственно по месту установки,
  • отсутствует необходимость транспортировки готовых свай и связанного с этим возможного их повреждения,
  • возможность устройства на значительную глубину без стыкования секций,
  • длина не ограничена размерами стандартных забивных свай,
  • диаметр свай может быть в широких пределах от 150 до 1500 мм, а в отдельных случаях и более — в зависимости от проектных расчётов несущей способности,
  • технология буровых свай позволяет устраивать фундамент на грунтах практически любого типа,
  • расстояние между сваями может быть минимальным и даже 0,9d, как при утройстве стен котлованов по буросекущей технологии.

Недостатки:

  • трудо- и ресурсоёмкость изготовления,
  • необходимость использования комплекса сложной массивной техники: буровая машина, бетононасос, бетономиксер,
  • необходимость организации вывоза вынятого грунта (кроме бурения по технологии раскатки),
  • длительный срок окончательной готовности буримой сваи — связан с периодом полного отвердевания бетона — 28 суток.

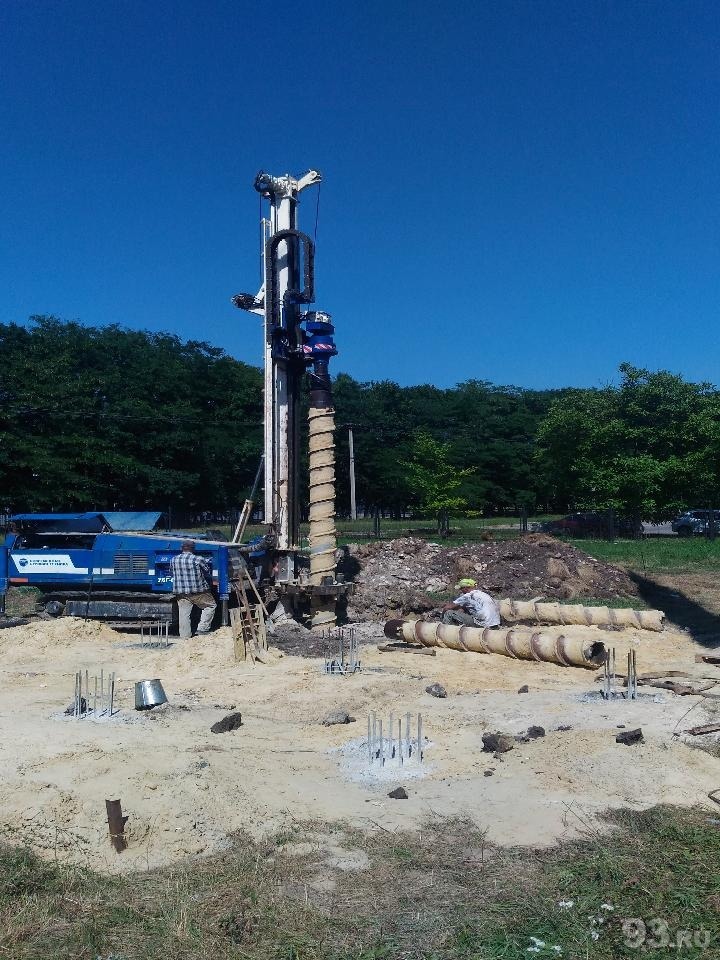

Буровая установка для свай — аренда

Сдаём в аренду буровые установки для свай BAUER BG28, Enteco Е-400, Soilmec R625, Soilmec R412, Mait HR130, Casagrande С40.

Буронабивные сваи изготавливают методом бурения с последующим заполнением бетоном и арматурой. Бурение под сваи делается под защитой инвентарных обсадных труб или под защитой глинистого раствора — чтобы избежать осыпания стенок скважины и, как следствие, некачественного выполнения железобетонного ствола. Обсадную трубу загоняют в почву и специальным буром выбирают породу, затем заглубляют обсадную трубу ниже и опять выбирают землю и так до проектной глубины. Затем в забой опускают арматурный каркас и бетонолитную трубу, по которой под давлением подаётся бетонный раствор. После заполнения скважины инвентарную трубу извлекают.

При бурении под защитой глинистого раствора шнек идёт до расчётной отметки. Затем извлекают шнек и в забой опускают арматурный каркас и бетонолитную трубу, по которой под давлением подаётся бетонный раствор. Глинистый раствор вытесняется наружу более тяжёлым бетоном.

Бурение без защиты стенок скважины выполняется в плотных грунтах, как правило, методом раскатки — специальным буровым инструментом, имеющим помимо буровой головки уплотнитель грунта. Стенки скважины получаются достаточно прочными, не осыпаются. Достигается дополнительное утрамбовывание породы под фундаментом. И отсутствуют расходы на вывоз вынутого грунта.

Буроинъекционные

сваи используют, как правило, при укреплении фундаментов. Бурение выполняется без защиты. Поэтому их размер в слабых грунтах ограничен. Преимущество этой технологии в том, что устройство буроинъекционных свай можно вести как вертикально так и наклонно под значительным углом; в стеснённых условиях, даже из подвалов домов. Соответствующее буровое оборудование может разместиться в цокольном этаже с высотой потолка до 2 м. В готовую скважину раствор бетона подаётся по полому шнеку одновременно с его извлечением. Затем с помощью вибропогружателя устанавливается арматурное усиление.

Буропогружные сваи сочетают в себе бурение, заливку подпятника бетоном, погружение готовой ж/б сваи, фиксирование её относительно стенок скважины и доливку бетона в оставшиеся пустоты.

техника бурения, оборудование и специфика

Устойчивость зданий обеспечивается надежным фундаментом. Среди различных видов фундаментных оснований широко распространен свайный тип, обеспечивающий долговечность строений на проблемных почвах и в сейсмически активных зонах. Для сооружения свайной основы применяются буронабивные сваи длиной более 15 метров. Быстрое бурение свай происходит за счет применения специальной техники. Извлекается грунт, затем производится монтаж арматуры и нагнетание в полость бетонного раствора. Рассмотрим детально, как осуществляется монтаж свай по данной технологии.

Бурение свай – назначение и последовательность действий при выполнении буровых работ

Бурение скважин под сваи – проверенный на практике технический прием, предназначенный для решения следующих задач:

  • строительства новых фундаментных оснований, обладающих повышенной устойчивостью к подвижкам проблемного грунта;
  • укрепления фундаментных основ ранее построенных зданий и повышение устойчивости строительных конструкций.

Серьезная особенность технологии – возможность выполнения бурильных мероприятий на протяжении круглого года. Процесс бурения не оказывает отрицательного влияния на фундаменты рядом находящихся строений. Формирование каналов в грунте и монтаж свайных опор – стадии общего процесса по созданию свайной фундаментной основы. Важно соблюдать непрерывность операции и придерживаться требований технологии.

На фундаменты рядом находящихся строений процесс бурения не оказывает отрицательного влияния

Работы по бурению каналов и монтажу свай выполняются по следующему алгоритму:

  • производится установка специального оборудования для буровых работ;
  • выполняются мероприятия для обеспечения неподвижного состояния техники;
  • бурится скважина заданной глубины и диаметра в зависимости от требований проекта;
  • консервируется поверхность шурфа глиной или опускается инвентарная труба;
  • устанавливается и фиксируется в пробуренном канале арматурный каркас для фундамента;
  • заливается подготовленной бетонной смесью полость с арматурной решеткой.

При выполнении буронабивных мероприятий учитывайте следующие моменты:

  • используйте проволоку для армирующих конструкций диаметром 8-14 мм;
  • применяйте марочный бетон из цемента марки М400 или М500;
  • не допускайте осыпания породы в пробуренный шурф;
  • осуществляйте бетонирование на протяжении 8 часов после бурения.

Учтите, что срок использования бетонной смеси и пробуренной скважины ограничен. Через небольшое время бетон и полость в грунте становятся непригодными для дальнейших работ. В течение смены следует армировать и бетонировать сформированные полости под буронабивные сваи.

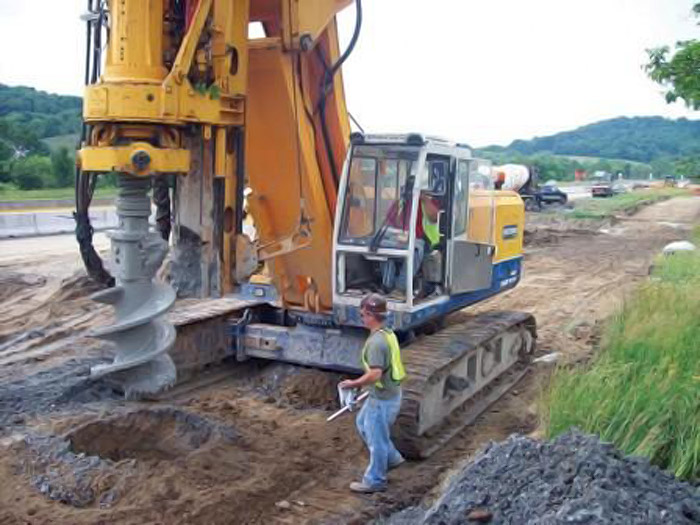

Бурение скважин для свай – применение специальной техники и оборудования

Для выполнения шурфов в грунте под буронабивные опоры свайного фундамента используются различные приемы:

Применение бурильных машин позволяет за ограниченное время выполнить увеличенный объем работ
  • применяется специальное оборудование, которое самостоятельно передвигается на строительной площадке с помощью пневматических колес или гусениц. Использование промышленных установок для бурения позволяет за ограниченное время выполнить увеличенный объем работ. Специализированное оборудование позволяет бурить скважины глубиной более 40 метров диаметром до полутора метров;
  • используются ручные устройства для выполнения цилиндрических полостей в грунте. Конструктивные особенности ручного инструмента позволяют формировать в нижней части скважины конические полости, увеличивающие площадь опорной поверхности. Диаметр рабочего органа ручных буров составляет не более 30 см. Ручные устройства активно применяются в области частного домостроения.

Применение бурильных машин, отличающихся увеличенной производительностью, позволяет сократить продолжительность бурильных работ и значительно сэкономить денежные средства. Бурильные установки монтируются на мощные автомобили, что позволяет оперативно перемещаться для выполнения поставленных задач.

Для ускоренного формирования шурфов используются следующие виды бурильных машин:

  • буровая установка для бурения скважин под сваи;
  • бурильно-крановая установка с гидроприводом и лопастным буром;
  • сваебойно-бурильная машина с гидравлическим управлением.

По принципу действия мобильные установки для бурения делятся на следующие типы:

  • агрегаты, оборудованные цельным шнеком, который наращивается по мере погружения в шурф;
  • установки с бурильным рабочим органом и трубчатой оболочкой для подачи бетонного раствора в полость.

Выбирая оборудование для решения конкретных задач, учитывайте сложность поставленной задачи, объем бурильных работ, а также диаметр и длину скважин под свайные опоры.

Высокими техническими характеристиками отличается основание при правильном соблюдении технологии производства работ

Бурение под сваи буронабивные – технология бурильных работ

Процесс бурения шурфов для установки свайных опор представляет собой комплекс мероприятий, включающий следующие этапы:

  • подготовительные работы, связанные с геодезическими изысканиями и переносом координат расположения опор на строительную площадку;
  • доставку к месту работ необходимых материалов, а также бурильной техники, которая размещается согласно требованиям проектной документации;
  • непосредственное выполнение бурильных мероприятий с выходом на предусмотренную проектом глубину и монтажом армирующего каркаса;
  • установку, при необходимости, обсадной трубы и заполнение сформированной полости бетонным раствором.

После набора бетонным раствором эксплуатационной твердости свайная опора готова к дальнейшей эксплуатации. Данная технология применяется для постройки свайного фундамента, предназначенного для малоэтажных строений каркасного типа и зданий из бруса и оцилиндрованных бревен. Остановимся более детально на специфике подготовительных работ и подробно рассмотрим применяемые методы бурения.

Строительство буронабивных свай: подготовительные мероприятия

Бурению шурфов предшествует определенная подготовка, в процессе которой выполняются следующие работы:

Комплекс мероприятий представляет собой процесс бурения шурфов для установки свайных опор
  • разрабатывается проектная документация на строящийся объект. В прилагаемой к проекту технологической карте содержатся сведения по формированию каждого канала и всего свайного поля;
  • готовятся необходимые инструменты, оборудование и материалы для выполнения бурильных мероприятий. Выбор применяемого оборудования зависит от метода бурения, размеров сваи и состояния грунта.

На проектном этапе также учитывается расчетная нагрузка, величина которой зависит от особенностей строения.

Подготовительные мероприятия включают следующие работы:

  • удаление по всей площади стройплощадки верхнего слоя почвы, толщина которого составляет 15-20 см;
  • планировку свайного поля будущего фундамента с учетом всех необходимых проектных требований;
  • установку по периметру рабочей площадки ограждений, ограничивающих доступ посторонних лиц к месту работ;
  • разбивку фундаментной площадки согласно документации с последующей проверкой высотных отметок;
  • формирование щебеночной подушки по площади участка для беспрепятственного передвижения бурильного оборудования;
  • укладку железобетонных панелей, облегчающих перемещение по стройплощадке тяжелых бурильных установок;
  • оборудование системы откачки воды, необходимой для промывки скважин и извлечения почвы;
  • подключение осветительных установок, облегчающих выполнение работ в темное время суток;
  • размещение на строительной площадке бурильной техники и обеспечение ее фиксированного положения.

После завершения подготовки доставляются к месту работ материалы, необходимые для выполнения бурильных мероприятий.

На стадии проектирования выбирается технология бурения для решения конкретной конструктивной задачи

Каким способом сооружаются сваи буронабивные – специфика технологии

Бурение скважин для свай осуществляется различными методами:

  • с помощью стандартного лопастного шнека, оснащенного усиленным наконечником;
  • с использованием наращиваемой инвентарной трубы, состоящей из отдельных секций;
  • комбинированным способом, предусматривающим шнековое бурение с последующей подачей бетона в полость.

Каждый способ формирования скважин имеет свои особенности. Рассмотрим их более детально.

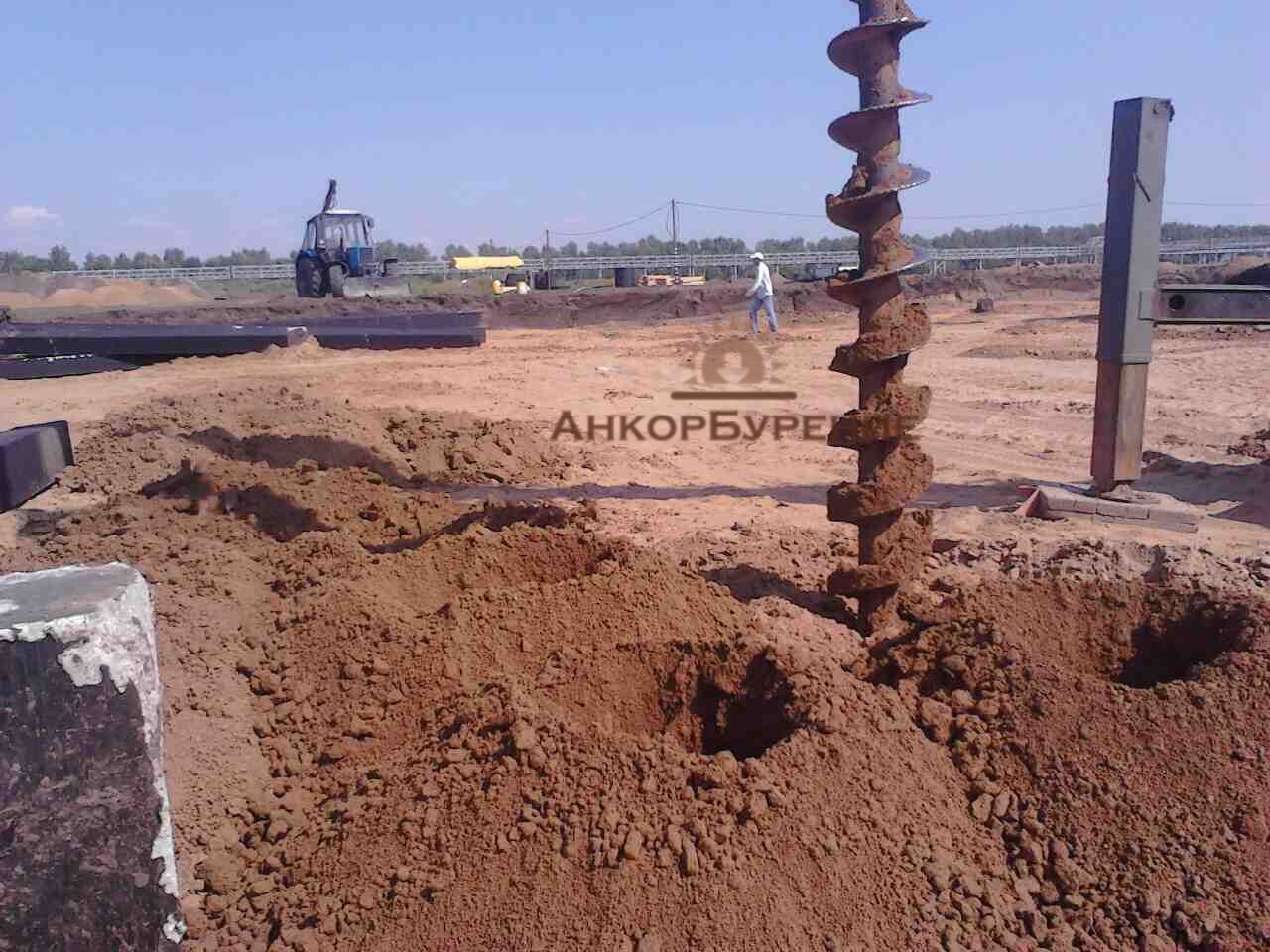

Бурение свай с помощью технологического оборудования шнекового типа

Приведенный метод выполнения бурильных работ предусматривает применение специальной бурильной техники, оснащенной стандартным шнеком. Рабочий орган представляет собой продольный стержень с расположенными по винтовой линии лопастями и хвостовиком с усиленным наконечником.

Оптимально подобранный шаг винтовых лопастей, а также угол наклона витков обеспечивают ускоренное извлечение выработанного грунта на нулевую отметку.

Главные особенности функционирования оборудования, оснащенного стандартным лопастным шнеком:

  • увеличенная до 120 см/мин скорость проходки скважины рабочим органом;
  • циклическое погружение и подъем шнекового устройства с извлечением осевшей почвы;
  • возможность прохода за один прием без подъема лопастного шнека скважины глубиной 8-10 м.

Конструктивные особенности рабочего органа и функциональные возможности оборудования позволяют с помощью шнекового бура сформировать полость в нижней части канала. Увеличенная площадь опорной площадки и конусообразная форма полости обеспечиваются с помощью расширительного устройства, погружаемого одновременно со шнеком. На заданной глубине шарнирный механизм изменяет угловое положение насадки, которая формирует в нижней части шурфа расширение заданной формы и размера. Это позволяет увеличить нагрузочную способность буронабивной сваи.

Определенный тип свай и технологию их погружения выбирают в зависимости от данных инженерно-геодезических и геологических изысканий

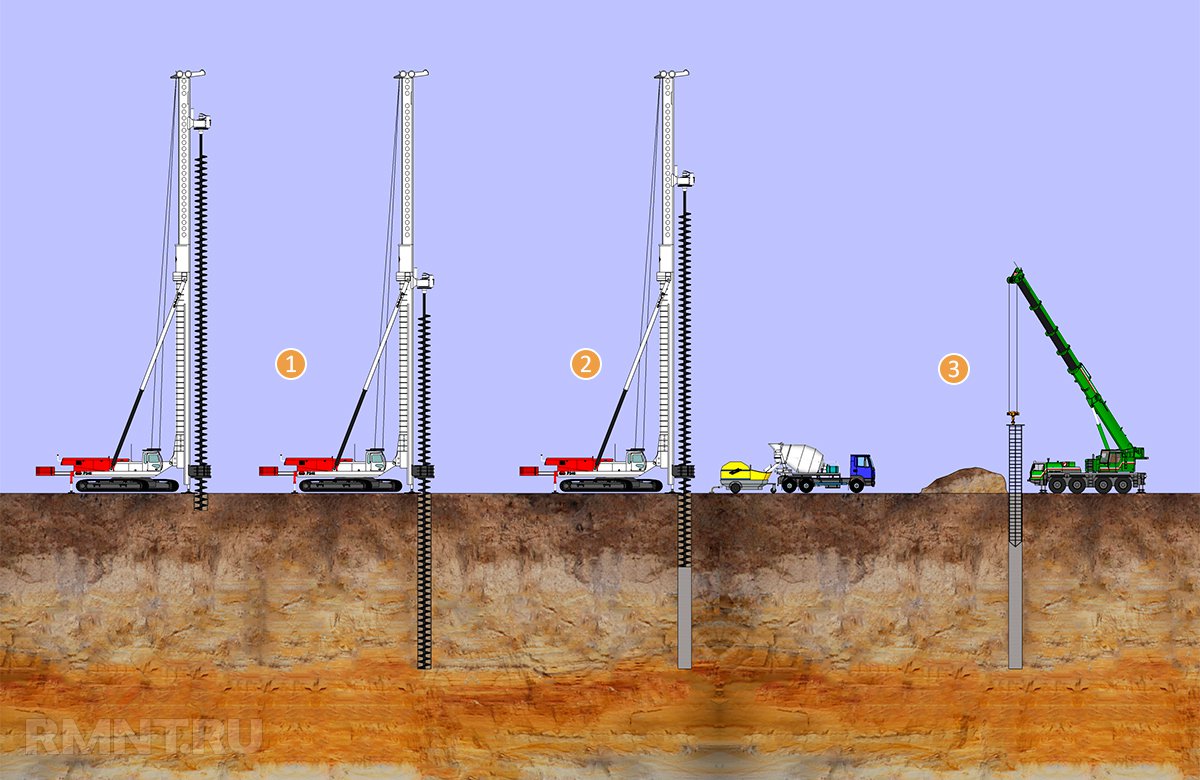

Бурение скважин для свай по стержневой технологии с бетонированием

Данный способ бурения позволяет выполнять и бетонировать полость в грунте. Используется оборудование со стержневым рабочим органом, конструкция которого позволяет подавать бетонную смесь через канал в трубе шнека.

Применяемое технологическое оборудование и рабочий инструмент позволяют:

  • формировать за смену множество скважин, суммарная длина которых достигает 350-400 м;
  • погружать рабочий орган в почву при выполнении бурильных операций на глубину 30-40 м;
  • обеспечить диаметр канала, сформированного при погружении стержневого инструмента, в диапазоне 50-100 см и выше;
  • постепенно наращивать длину секций лопастного шнека до достижения заданной глубины шурфа;
  • нагнетать в скважину с помощью специальной насосной установки подготовленную бетонную смесь;
  • поднимать рабочую мачту одновременно с подачей бетонной смеси в пробуренную полость.

В процессе нагнетания бетонного раствора уплотняются стенки скважины, что положительно влияет на прочностные характеристики канала. Арматурный каркас погружается в скважину методом вдавливания или с помощью вибропогружателя. Указанный метод бурения позволяет значительно сократить строительный цикл по сооружению свайного фундамента за счет совмещение операций по бурению и бетонированию.

Бурение под сваи буронабивные с защитой части скважины с помощью труб

Технология выполнения бурильных мероприятий предусматривает возможность использования инвентарных труб для защиты поверхности канала, сформированного в грунте.

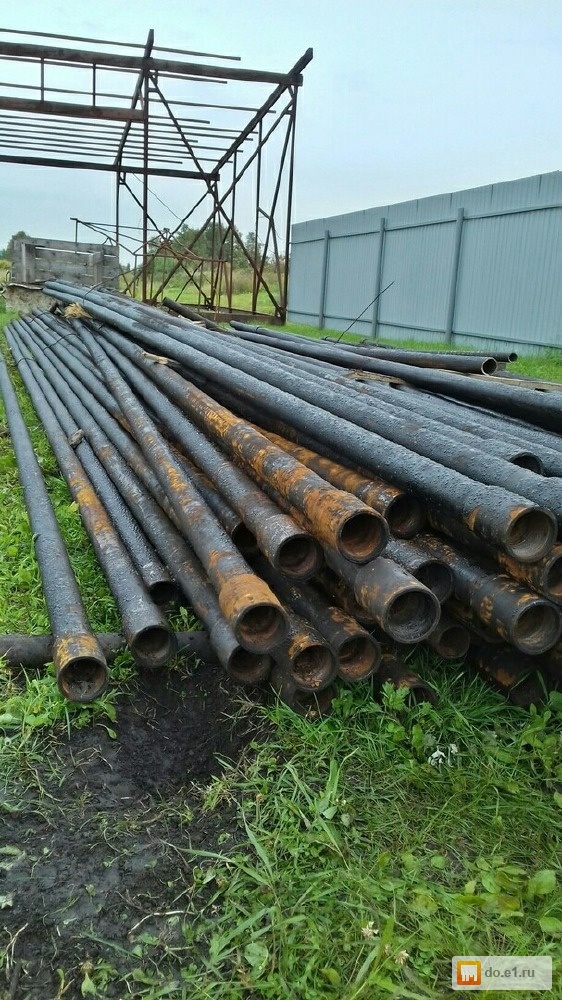

Инвентарная труба – это специальная бурильная оснастка, которая состоит из следующих составляющих:

  • отдельных трубчатых секций, которые легко соединяются с помощью замков. Длина каждого элемента не превышает 6 м;
  • режущей головки с зубчатой поверхностью. Насадка изготовлена из твердосплавного материала и крепится в нижней части трубы.

Процесс бурения осуществляется по следующему алгоритму:

  1. Выполняется скоростная проходка грунтового массива буром. При вращении и погружении в скважину рабочего органа грунт постепенно извлекается из сформированного канала.
  2. Одновременно с бурением в почву вдавливается инвентарная труба. Металлическая оболочка защитной трубы затрудняет проникновение в скважину подземных вод и не допускает обрушения стенок шурфа.

После завершения операций по формированию углубления выполняются следующие операции:

  1. Осуществляется извлечение на нулевую отметку шнекового бура.
  2. Производится откачка воды, проникшей через грунт в шурф.
  3. Постепенно опускается в скважину арматурная решетка.

Завершается процесс формирования буронабивной сваи закачкой предварительно подготовленной бетонной смеси в сформированную в земле полость. Для непрерывной подачи бетонного раствора используется специальное оборудование.

Технология позволяет выполнять бурильные работы на проблемных грунтах, характеризующихся повышенной концентрацией влаги, а также на сухих почвах.

Подводим итоги

Используя различные технологические приемы, профессиональные строители выполняют бурение под сваи буронабивные. Свайные опоры обеспечивают прочность фундаментной основы и повышают устойчивость строительных конструкций. Для обеспечения качества бурильных работ следует соблюдать требования технологии и руководствоваться требованиями проектной документации. Применение промышленных бурильных установок позволяет сократить продолжительность строительных мероприятий и выполнить увеличенный объем работ.

Виды буровых свай — Фундаменты глубокого заложения

Виды буровых свай

Буровыми называют такие сваи, для устройства которых необходимо пробуривать скважины и укладывать в них бетонную смесь для формирования ствола сваи. Известны различные виды таких свай, отличающиеся методами производства работ по их устройству. Особенно большое разнообразие видов свай можно найти в зарубежной патентной литературе. Многие из них в настоящее время потеряли практическое значение. В отечественной практике до 1940 г. находили применение буровые пневмосваи, однако в послевоенные годы эти сваи вытеснены другими видами буровых свай более совершенной конструкции.

Буровые сваи могут быть устроены при помощи обсадных труб или без них. При бурении скважин без обсадных труб применяют глинистый раствор, чтобы удержать стенки скважины о г обвала и извлечь разбуренную породу. Обсадные трубы могут оставляться в грунте или же извлекаться по мере бетонирования. В современных конструкциях буровых свай обсадные трубы извлекают. Обсадные трубы могут погружаться без извлечения (сваи «Франки») или с извлечением грунта (сваи «Беното»).

Буровые сваи могут устраиваться из монолитного бетона или из монолитного бетона в нижней части сваи и сборных элементов (оболочек) в верхней части с заполнением внутренней полости бетонной смесью. К буровым сваям относятся также сваи, состоящие из железобетонных оболочек (целиком или на части длины), которые устанавливают в готовую скважину.

Рис. 1. Виды буровых свай: а и б — сваи без несущей оболочки; в — сваи с несущей оболочкой на полную длину; г — сваи с несущей оболочкой на части длины сваи; 1 — арматурный каркас; 2 — железобетонная оболочка; 3 — уширенное основание

Буровые сваи могут иметь уширенное основание, образуемое тем или иным способом. Уширенное основание целесообразно устраивать во всех случаях, когда сваи заложены в толще сжимаемых грунтов, особенно глинистых. Уширенное основание во много раз увеличивает несущую способность сваи по грунту. Если сваи опираются на скальные грунты, уширенное основание не устраивают, так как несущая способность свай при этом определяется, как правило, по прочности ствола сваи, а не по прочности грунтового основания.

Несущая способность буровой сваи с уширенным основанием очень велика, так как уширение способствует максимальному использованию несущей способности сваи как по грунту, так и по прочности материала сваи.

Чтобы свая воспринимала изгибающие моменты, ее армируют на участке (7—9) d. Установка арматурных каркасов на всю длину сваи приводит к необоснованному расходу арматуры. При применении сборных железобетонных оболочек их надо рассматривать как конструктивный элемент, а не только как защитный.

Несущая способность буровой сваи по прочности материала определяется так же, как несущая способность других видов свай, т. е. по сумме лобового сопротивления и силы трения. В начальный период внедрения буровых свай, бетонируемых под глинистым раствором, рекомендовалось не учитывать силы трения по боковой поверхности ствола сваи, так как считали, что глинистая корка как бы создает подвижную смазку, исключающую возможность появления сил трения. Однако эти предположения не подтвердились.

Читать далее:
Выбор вида свай и оболочек
Проектирование фундаментов глубокого заложения
Конструкция винтовых сваи
Бурение скважин станками роторного бурения
Бурение скважин станками ударно-канатного бурения
Способы бурения скважин
Примеры строительства фундаментов на железобетонных оболочках
Устройство уширенного основания оболочек
Бетонирование полости оболочек
Направляющие устройства и извлечение грунта из внутренней полости оболочек


Tubex и буронабивные сваи

Трубы и буровые сваи

Сваи Tubex

Tubex Piles — отказ от земляных работ. Вы можете построить фундамент на неочищенных участках, где нет возможности убрать пни или отвести старый бесполезный фундамент. Сваи Tubex — это фундамент, от времени постройки которого не зависят ни погодные условия, ни времена года.

Перечень преимуществ устройства фундаментов с использованием сваи трубчатый очевиден и определяется следующими параметрами:

  • Стоимость: в отличие от традиционных фундаментов стоимость этого фундамента на 30-70% ниже
  • Срок установки от 1 дня.
  • Возможность установки на сложных участках;
  • Безопасность, надежность и экологичность;
  • Сваи Tubex служат не менее 150 лет, а при условии их обработки специальной химический состав более 200 лет;
  • Возможность установки фундамента на сваях без перепадов местности и без земляных работ исполнение;
  • Наши сваи можно топить круглый год и в любую погоду;
  • Сваи Tubex не подвержены воздействию сил морозного пучения;
  • Высокие прочностные и нагрузочные свойства: имеют запас грузоподъемности от 4 тн.до 18 т. (при этом 2-3 т. за деревянные конструкции, 7-9 тн. для кирпичной кладки), кроме того, несущие характеристики могут быть увеличивается за счет увеличения диаметра сваи и ее лопасти;
  • Возможность распределения несущих нагрузок с учетом проектной документации объекта строительства. особенности;
  • Обеспечивают равномерную грузоподъемность на смешанном грунте;
  • Возможность надстроить дополнительные конструкции к уже действующим;
  • Высокая сейсмостойкость;
  • Не требует гидроизоляции;
  • Они не калечат землю;
  • Готовность к размещению расчетной нагрузки сразу после возведения.
Сваи

Tubex — отличное решение для малоэтажного строительства. И, естественно, не менее важным преимуществом фундамента на трубчатых сваях является возможность его установки практически в любом месте. Поставить домик на поляне в лесу, оставив лес как есть, или на склоне к очаровательному озеру теперь не проблема. Даже постройка лодочной причала не нарушит окружающую тишину и природный ландшафт. Для свайного фундамента не нужны ровные основания.

Если Вам необходим качественный, надежный и дешевый фундамент — обращайтесь!

Вам нужно только указать место установки.

Буронабивные сваи

Компания «ТюменьПромМонтаж» осуществляет изготовление буронабивных свай для устройства прочного фундамента зданий. Буронабивные сваи — один из методов устройства фундаментов строящегося здания. Каркасы буронабивных свай применяются для зданий любого назначения, будь то сооружения жилого, общественного или производственного типа. Основанием для бурения железобетонной сваи служат гравийно-галечные отложения, пески и горные породы разного типа.Такие сваи можно использовать практически на любых грунтах, кроме крупногабаритных и каменистых.

Буронабивные сваи устанавливаются на расстоянии 1,5 2,5 метра друг от друга под углами здания, в местах пересечения стен дома, под колоннами, если это каркасный дом, под тяжелыми или несущими перегородками, балками. и в других местах центральной нагрузки.

Изготовление буронабивных свай на участке:

  • бурение скважины диаметром от 400 до 800 мм,
  • вертикальная штанга диаметром 10-14 мм с обхватом через каждые 25 см с корпусом диаметром 6 мм. положено,
  • Бетон марки
  • не ниже 250 заливается в форму.

Инструменты для бурения свай на солнечных батареях

Хотя солнечные поля часто требуют бурения тысяч свай, они относительно неглубокие, а бурение достаточно простое, прямолинейность и точность имеют жизненно важное значение при бурении винтовых свай и скважин под солнечные опоры. Можно потерять много драгоценного времени на настройку и маневрирование буровой установки для каждой скважины

  • Отбойные молотки DTH для использования на нашей солнечной электростанции
  • Заземляющий бур для установки проектной сваи солнечных батарей
  • Свайное бурение с погружным пневмоударником на солнечных электростанциях
  • Бурение с прямым погружением в солнечную электростанцию ​​
  • Свайный фундамент для солнечных электростанций
  • Земляной бур и сваебойный станок для солнечной батареи
  • Солнечная панель для сверления спиральных свай
  • Станок для сверления свай на солнечных батареях
  • Забивка свай, бурение с погружным пневмоударником, шнековая работа на солнечных электростанциях
  • Solar Project Работы по свайному фундаменту
  • Солнечная электростанция, бурение свай,
  • Солнечные сваи
  • Установка солнечной электростанции
  • Фундамент под солнечную фотоэлектрическую установку
  • Шпунт, Микро-сваи, Солнечные проекты, Гражданское строительство
  • Свайные работы для проекта солнечной энергии

AQ Sales Corporation Производители различного ассортимента бурового инструмента для бурения винтовых свай, микросвай, скважин для установки свай солнечной панели. Мы хотим, чтобы наши клиенты были уверены, что их проект бурения будет завершен в срок и в установленные сроки , благодаря многолетнему опыту бурения на различных проектах Ultra Mega Solar по всей стране

Мы также гордимся тем, что можем не только предоставить ряд буровых инструментов, но и помочь советами по выбору правильного молотка, буровых коронок, буровых штанг и сопутствующих принадлежностей, которые будут напрямую влиять на количество свай, пробуренных за день, и стоимость бурения всего проекта.Мы производим продукцию под торговой маркой AQ Drill Tech.

LPILE — Ensoft Inc

LPILE — Ensoft Inc

LPILE — специализированный международный признанная компьютерная программа, основанная на рациональных процедурах для анализа сваи при боковой нагрузке с помощью метод p-y .LPILE решает дифференциал уравнение для балки-колонны с использованием конечной разности подход. Программа рассчитывает прогиб, изгиб момент, поперечное усилие и реакция грунта по длине куча.

Нелинейная передача поперечной нагрузки от фундамента к почва моделируется с использованием кривых p-y , построенных внутренне используя опубликованные рекомендации для различные типы почв или вводимые пользователем p-y кривые.Также доступны специализированные процедуры для расчет кривых p-y для слоистых грунтов и горных пород.

С первым коммерческим релизом, выпущенным в 1986 году, LPILE постоянно развивается и улучшается, чтобы соответствовать потребности пользователей и включать в себя новейшую литературу и процедуры.



Избранные функции

p-y Кривые

Различные встроенные кривые p-y , включая:

  • Мягкая глина (матлок).
  • API Soft Clay с определяемым пользователем J .
  • Песок (Риз | API).
  • Разжиженный песок (Роллинз | Гибридная модель).
  • Ил (цементированный c-φ).
  • Жесткая глина со свободной водой или без нее (Риз).
  • Модифицированная жесткая глина без свободной воды.
  • Слабая порода (Риз).
  • Крепкая порода (известняк Vuggy).
  • Массивная скала.
  • Остаточный Пьемонт.
  • Лесс.
  • Эластичное основание.
  • Вводится пользователем p-y кривых.

Секции свай

Пользователь может определить до 10 секций сваи с нелинейным свойства изгиба.Это позволяет дизайнеру видеть эффекты от, скажем, отрезания части арматурной стали на нижних участках просверленного вала. Широкий выбор встроенных и настраиваемых сечений (переменные с глубина по мере необходимости), например:

  • Эластичный
  • Прямоугольный бетон
  • Круглый бетонный вал с корпусом или без него
  • Стальной профиль AISC из встроенной библиотеки
  • Определяемый пользователем участок нелинейного изгиба
  • Стальная труба
  • Упругий профиль с заданной моментной нагрузкой
  • Стальное H-образное сечение (сильная или слабая ось)
  • Предварительно напряженный бетон круглой или квадратной формы с или без пустота
  • Восьмиугольный предварительно напряженный бетон с пустотами или без них

Оптимизация конструкции свай

Моделируйте сваи как вертикальные, так и битые и учитывать наклонные поверхности земли, отрегулировав внутренние факторы модификации.

Несколько длин свай могут быть автоматически проверены программа, чтобы помочь пользователю создать дизайн с оптимальное проникновение сваи. Для этого пользователи могут оценить кривую прогиба головки сваи по сравнению с сваей длина.

Пользователь может наблюдать нелинейные значения матрица жесткости фундамента.

Пользователи могут вводить результаты испытаний боковой нагрузки для прямого графическое сравнение с вычисленным откликом сваи от LPILE. Это полезно для калибровки входных свойств для оптимизировать конструкции свай.

Связанные такты могут быть смоделированы в LPILE для 2-х тактов. и 3-стержневые связки.

Модификаторы

Задайте задаваемые пользователем множители для корректировки для группы свай эффекты в близко расположенных сваях или для уменьшения отклика сваи в разжиженных слоях для длительной нагрузки или сейсмические условия.

Учтите эффекты расслоения почвы, отрегулировав p-y кривые. Задайте нелинейные кривые сопротивления для рассмотрения сопротивление сдвигу наконечника обеспечивается в основании большого диаметр просверленных валов или коротких свай.

Граничные условия

Укажите условия на головке и / или вершине сваи. включая,
  • Свободная голова
  • Головка шпильки с раскачиванием
  • Фиксированная головка сваи с качанием
  • Упруго сдерживается с раскачиванием или без него
  • Боковая и / или поворотная пружина на вершине сваи

См. Реакцию сваи на поперечный или изгибающий момент, или указать боковое смещение или вращение на головке сваи.

Загрузка

Задайте распределенную боковую нагрузку по длине сваи и валы, и вычислить реакцию сваи на до 50 различных загружений, определяемых пользователем. Для LRFD на базе анализа, пользователь может указать коэффициенты нагрузки или LPILE может выберите их.

Движение почвы

Пользователь может ввести профиль движения почвы. в зависимости от глубины в качестве дополнительной нагрузки на сваю.В движения почвы могут быть вызваны любым действием, которое вызывает движения почвы, например движения из-за уклона нестабильность, боковое распространение при землетрясениях и фильтрационные силы.

Документация

LPILE поставляется с электронными копиями подробный пользователь руководство и техническое руководство, а также более 50 примеры и ввод файлы.Скачать и просмотрите примеры и входные файлы с LPILE, работающим в Демонстрационный режим.

Анализ

Рассмотрим эффекты p-Δ и коробление и определим номинальный изгиб. LPILE работает быстро, со средним анализом занимает всего несколько секунд.

Четыре значения (K 22 , K 23 , K 32 и K 33 ) типового 6×6 матрица жесткости фундамента может быть создана программа для диапазона нагружения или деформации.Эти значения могут использоваться для моделирования нелинейных фундаментных пружин при анализе надстройки.

LPILE имеет возможность выполнять анализ push-over и можно изучить поведение ворса после развития пластиковые петли (податливые). Новые функции управления были добавлен для анализа Pushover, и пользователи могут видеть выходные графики сдвига по сравнению с прогибом и изгибающим моментом по сравнению с Легкое отклонение.

Выход

Изгибающий момент сваи, поперечное усилие, подвижное сечение свойства или кривизна свай при каждом загружении, и многое другое выводится для каждого примера.

Подробный отчет о сгенерированных выходных файлах для печати все влияющие параметры, используемые для расчета внутренне генерируемые p-y кривые, прогиб, изгибающий момент, сдвиг, мобилизованная реакция грунта, момент-кривизна, диаграмма взаимодействия и многое другое, с возможность экспортировать все результаты в Microsoft Excel.


Ensoft Inc, 2019 г.

Земляной бур, Сваебойный станок / земляное бурение, Глубокое сверло / сваебойщик, Глубокое сверло / сваебойщик



Земляная дрель, сваебойный станок / земляное бурение, глубокое сверло / сваебойщик, глубокое сверло / сваебойщик

Земляное бурение / Землеройный экскаватор / копатель Сваи, бурение земли, копатель

Мы производим станки для бурения столбов / скважин, экскаваторы / землеройные станки, которые широко используются для опоры цементных столбов и солнечных панелей при рытье ям, бурении отверстий, забивных сваях.Наша машина для бурения скважин / земляного бурения / сверления — первая гидравлическая машина для земляных работ / землеройных скважин / сверлильная машина, ее скорость в пять или шесть раз больше, чем у других скважинных экскаваторов / землеройных машин / сверлильных машин. Эта гидравлическая машина для бурения скважин / землеройного бурения основана на независимых исследованиях, сначала используется трактор в качестве силового агрегата, улучшается конструкция бурильных труб, достигается интеграция вождения и эксплуатации.

Обладает хорошими проходимостью. Трактор может нести рычаг прицепа для обеспечения интеграции копания.

полюсный сверлильный станок цена / отверстие экскаватор / производитель земляных бурений

Функция бурения столба:

1, в качестве основного источника питания использовать трактор типа 50-65. Хорошая проходимость, хорошо адаптирует землеройные работы на улице. Полностью гидравлическая форма, бурение одновременно двумя большими масляными цилиндрами тоннажа способствует просверливанию отверстия вниз, в значительной степени повышает эффективность работы. Цена бурового станка / отверстие Копатель / бурение земли, конструкция бурильной трубы, только один человек может закончить работу.

Технические данные

Силовая установка: ленточный четырехколесный тягач 50-65

Глубина бурения: 1-3,8 м

Диаметр сверления: 150-1000 мм

Форма привода сверла: гидравлический

Форма подъема: гидравлическая

Время: 47 секунд (диаметр 500 мм * глубина 3 м)

Общий вес: 3,8 т

Геологические слои: наносится в грунт лагер, слой глины, земля с гравием, слой выветрелой породы, интергелиозоль и т. Д., Не в скале, слой строительного мусора, слой песка, жизненный мусор.

Обслуживающий персонал: 1 человек

Конструкция: 1, для рытья отверстий под цементную опору в энергетических сооружениях, 2, для рытья опорных отверстий для солнечных панелей в строительстве для солнечной энергетики. 3, для свайного строительства.



Прочая продукция поставщиков

защитные ограждения, защита грунта, удлинительный забор из стекловолокна защитные ограждения, заземление, удлинитель из стекловолокна Расширение барьеров — это простой и экономичный метод защиты вашего бизнеса и повышения безопасности…
Продажи домкратов для кабельных барабанов, погрузочно-разгрузочные работы для кабельных барабанов, лучшие домкраты для подъема кабельных барабанов Технические характеристики Домкраты для кабельных барабанов, Подъемные устройства для кабельных барабанов, Лучшие домкраты для подъема кабельных барабанов домкрат для тросового барабана , Домкраты для подъема тросового барабана , Гидравлический кабельный др …
Asia Current Tools, Дубай Саудовская Аравия часто покупают крюк-шкив, кабельный блок AsiaCurrentTools, ДубайSaudiArabiaoftenbuyHookSheave, CableBlock Блок тросового шкива / Блок троса и блок троса и подъемник / Блоки натяжения были…
веревка deenyma escalade и веревка для альпинизма deenymaescaladerope и альпинистский канат DeenymaRope и Deenymawinchrope, UhmwpeRope и DeenymaRope Веревка из высокопрочного полиэтиленового волокна Dyneema Fe …
Китайские лебедки, лучшая заводская кабельная лебедка, ДВИГАТЕЛЬНАЯ ЛЕБЕДКА Лебедка двигателя Китайские лебедки, лучшая заводская кабельная лебедка, ДВИГАТЕЛЬНАЯ ЛЕБЕДКА Эта лебедка двигателя используется для работы при сборке башни или перемещении тяжелых и…
Все товары поставщика

Те же продукты

Роторная буровая установка, Гидравлическая сваебойная установка, Малая сваебойная установка, Гидравлический сваебойный станок, Crusher-Tysim Piling Equipment Co., Ltd

  • TYSIM запускает новый продукт с телескопической стрелой и новый метод o

    Последний корпус

    TYSIM, как всегда, придерживается концепции сосредоточения внимания на развитии и расширении оборудования для малых свай.Он прилагает настойчивые усилия для запуска грейферов с телескопической стрелой, также называемых грейферными грейферами с удлиненной стрелой, которые широко используются в строительстве …

  • TYSIM приняла участие в выставке в Лас-Вегасе и расширяет рынок

    Последний корпус

    Трехлетний срок проведения мероприятия в отрасли строительной техники —- США. Выставка строительной техники прошла в Лас-Вегасе в марте 2014 года. Как одна из трех крупных международных выставок техники (выставка в Лас-Вегасе , Shanghai BMW ex…

  • Сваебойные молотки TYSIM триумфально осваивают бразильский рынок

    Последний корпус

    Бразилия, страстная страна, проведет два масштабных спортивных соревнования: чемпионат мира по футболу 2014 года и Олимпийские игры 2016 года. Два крупных спортивных события предоставили Бразилии беспрецедентные возможности и возможности для бизнеса. Сегодня на стадионе про …

  • TYSIM Machinery «Green Star» KR80 Роторная буровая установка Off

    Последний корпус

    Репортаж нашего корреспондента, официально представлена ​​международная версия небольшой роторной буровой установки Green Star KR80, созданная JiangSu TYSIM и рассчитанная на один год.Свет — это не только внешний вид нового зеленого покрытия, но и …

  • TYSIM Machinery начинает новый бизнес по продаже бывшего в употреблении экскаватора Res

    Последний корпус

    В настоящее время владельцы экскаваторов в Китае огромны, инженерные мощности недостаточны, заказчики экскаваторов постепенно переходят к выполнению других проектов. TYSIM Machinery — профессиональное предприятие, специализирующееся на производстве небольших партий продукции…

  • Малая буровая установка TYSIM развивает новый горнодобывающий бизнес

    Последний корпус

    В конце декабря 2015 года президент Эммануэль Кристианос из Австралии г-н Джордж посетил компанию TYSIM для установки небольшой роторной буровой установки. Генеральный директор TYSIM г-н Синь Пэн представил продукты и услуги. Известно, что роторная дрель …

  • Забивные сваи

    Забивные сваи

    Забивные стальные сваи — самый надежный тип фундамента, поскольку они проходят более строгие испытания, чем что-либо другое во всей строительной отрасли.Помимо структурных испытаний, в процессе установки также проверяется способность грунта, поддерживающего сваю. Сочетание метода установки и результатов испытаний дает инженеру убедительную информацию о вместимости всех забивных свай на площадке.

    При установке забивной сваи она подвергается нагрузкам, превышающим те, которые она, вероятно, когда-либо увидит во время эксплуатации, и несет эти нагрузки сотни раз в быстрой последовательности. Когда свая начинает набирать емкость, скорость укладки снижается, и удары от молота увеличиваются примерно до 120 ударов на фут.В этот момент свая принимает нагрузки, очень похожие на расчетные, и делает это каждый раз, когда молот ударяет по свае. Скорость установки сваи и количество ударов записывают в протокол забивки. Ни один другой элемент фундамента не подвергается сотням нагрузок уровня обслуживания во время установки, и это, наряду с испытаниями, позволяет инженеру сэкономить как можно больше денег для владельца.

    В большинстве проектов забивных свай небольшой процент свай проходит статические или динамические испытания.После того, как эти сваи будут испытаны, их показатели забивки можно сравнить с записями забивки всех других свай. Если некоторые из свай выглядят так, как будто они забиваются слишком легко, на сваи можно нарезать дополнительную длину и вбить их глубже в землю. Испытания также могут быть проведены перед забивкой эксплуатационных свай. Предварительные испытания позволяют инженеру определить момент, когда подрядчик может прекратить забивать эксплуатационные сваи. Это сокращает количество поездок и снижает общие затраты на проект.Независимо от того, какой тип забивной стальной сваи используется, вы можете быть уверены, что она выдержит требуемые нагрузки.

    Двутавровые сваи, трубные сваи и шпунтовые сваи способны выдерживать очень высокие нагрузки. Нет ничего эффективнее HP, когда горная порода или твердый несущий слой находятся в пределах легкой дистанции езды. Для оптимального сочетания поверхностного трения и концевого подшипника или при очень высоких вертикальных или поперечных нагрузках наилучшим выбором являются трубные сваи. Шпунтовые сваи особенно полезны в правильной ситуации, поскольку их можно использовать как подпорную стену, так и несущую сваю одновременно.

    Сваи буровые

    Буронабивные сваи для строительства мостов — это в основном буронабивные стволы и микросваи. Хотя во многом они одинаковы, просверленные валы обычно больше 18 дюймов, используйте сепаратор для армирования, и отверстие остается открытым с помощью суспензии или обсадной трубы. Микросваи имеют диаметр менее 14 дюймов, используют цельную балку, прочную обсадную колонну и раствор, устанавливаемый под давлением. Другие важные отличия заключаются в том, что микросваи почти всегда просверливаются в несущий слой, а обсадная труба имеет резьбу и устанавливается на короткие отрезки, в то время как обсадные трубы для просверленных валов обычно устанавливаются как отдельные части и не обязательно переходят в твердый слой.Nucor Skyline поставляет обсадные трубы с резьбой малого диаметра для микросвай, большие обсадные трубы для просверленных валов и стержни с резьбой для армирования. Просверленное отверстие для вала остается открытым с помощью жидкого навоза, временной или постоянной обсадной колонны.

    Есть несколько веских причин использовать несъемные обсадные трубы для просверленных валов. Одна из наиболее важных причин использовать обсадную колонну, чтобы отверстие оставалось открытым, — это возможность осмотра и тщательной очистки дна. Если используется жидкий навоз, гораздо труднее предотвратить проблемы с мягким дном.Кожух также предотвращает попадание почвы в вал. Это может ослабить бетонную смесь или вызвать образование пустот в шахте. Помимо потери прочности на сжатие, пустоты в бетоне также могут привести к проблемам с открытыми частями каркаса. Кожух позволяет намного более надежно разместить клетку и обеспечить поток бетона.

    Стальная труба имеет большую прочность на изгиб и способность выдерживать вертикальные нагрузки. Нет причин не воспользоваться прочностью всей оболочки и уменьшить размер клетки.Поскольку просверленный вал снижает нагрузку за счет поверхностного трения, размер сепаратора может быть уменьшен. Кожухи для стержней с резьбой Nucor Skyline позволяют легко изменять количество, положение и размеры стержней на разных высотах.

    Часто недооцениваемое преимущество кожуха состоит в том, что он выполняет одну из двух функций спирального армирования. В традиционных клетках спираль не дает бетону вылететь из стороны вала. Труба очень хорошо удерживает бетон, и даже очень тонкостенный кожух может заменить прочную спираль.

    Другая функция спирали — удерживать вертикальные стержни на месте во время строительства. В сепараторах стержней с резьбой Nucor Skyline используются кольцевые пластины, расположенные на расстоянии 10–15 футов друг от друга, чтобы стержни были выровнены. Исключение спирали снижает стоимость самой клетки, а также дает дополнительное пространство для потока бетона внутри клетки. Это дополнительное пространство также позволяет создавать бетонные смеси с более низкими значениями осадки и более высокой прочностью, что может уменьшить общий размер и стоимость просверленного вала.

    Высокопрочные резьбовые сепараторы стержней, предлагаемые Nucor Skyline, очень универсальны благодаря разнообразию размеров и марок стержней и резьбовых соединений. Кольцевые пластины и полностью резьбовые соединения позволяют конструктору оптимизировать конструкцию клетки, размещая стержни разных размеров и количество на разных уровнях. Муфты способны принимать на себя полную растягивающую способность стержня, поэтому нет необходимости перекрывать стержни. Очень длинные клетки могут быть изготовлены в цехе, разобраны на части (60 футов или меньше), а затем собраны на месте с помощью переходников через соединительные муфты.Это делает строительство глубоких валов очень быстрым, простым и надежным.

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
