Фундамент на буронабивных сваях

Буронабивными сваями называют разновидность опор, которые применяют для монтажа фундаментов. Для установки опорного столба бурится скважина, в нее опускают обсадную трубу, армокаркас и заливают бетонной смесью. После застывания бетона образуется монолитная конструкция, которая способна выдерживать большой вес, серьезные нагрузки на сжатие и изгиб.

Фундаменты этого типа являются более дешевыми, чем классические ленточные и монолитные. Для строительства свайного основания не нужно копать котлованы, выравнивать рельеф, завозить кубометры грунта для подсыпки. На формирование таких фундаментов уходит немного времени, их можно ставить на сложных для строительства типах грунта: песчаных, глинистых, слабых и обводненных почвах.

Основания на буронабивных столбах применяются в следующих случаях:

• Застройка жилых районов и промзон в стесненных условиях, когда монтаж ленточного или плитного основания выполнить технически невозможно.
• Строительство сооружений любого типа рядом с водоемами, на постоянно подтопляемых участках.
• Необходимость застройки участков с перепадами по высоте. склонами, обрывами, каменистыми грунтами.

Преимущества и недостатки буронабивных свай

Применение этой технологии устройства фундаментов имеет свои особенности, плюсы и минусы.

Преимущества:

• Минимальный объем земляных работ. Монтаж выполняется без рытья котлованов и траншей.
• Высокая несущая способность. Один свайный столб выдерживает вес от 2 до 8 тонн.
• Безопасность. В процессе бурения и последующих этапов монтажа не создается динамических нагрузок на почву. Установку можно выполнять в условиях плотной застройки.
• Надежность. Неограниченная длина опор позволяет достичь плотных несущих пластов, залегающих на большой глубине.
• Длительный срок службы. Срок эксплуатации свайных фундаментов составляет 80 лет.

Недостатки:

• опоры одного диаметра и длины могут иметь разную несущую способность;
• значительная часть работ выполняется вручную;
• большой расход бетонного раствора;
• сложность монтажных работ.

Виды буронабивных свай

Применяется две технологии монтажа буронабивных свай — с обсадой и без обсады. Для установки опоры с постоянной оболочкой по разметке делают скважину на расчетную глубину, куда помещают обсадную трубу. Для изготовления тела опоры используется смесь бетона не ниже М300, класса прочности от В25. Морозостойкость такого бетона 300 циклов, класс водостойкости шестой. В трубу опускают заранее подготовленный армирующий каркас. Он повторяет форму трубы и соответствует ей по длине. Для создания армокаркаса используют стальные стержни диаметром от 8,0 до 20,0 мм с гладкой или рифленой поверхностью. Сборка каркаса выполняется с применением контактной сварки. Чтобы защитить сталь от коррозии конструкцию покрывают грунтовкой по металлу. Обсадную трубу заполняют бетоном и приступают к установке следующей опоры.

Установка буронабивных свай со съемной опалубкой во многом схожа с монтажом опор с несъемной опалубкой. Бурится скважина и устанавливается обсада. После монтажа арматурного каркаса заливают бетонную смесь, а трубу вынимают. В образованное пространство заливают бентонитовый раствор. Это вязкая глинистая смесь, которая застывая не дает стенкам осыпаться.

Существует еще один способ строительства свайного фундамента с применением опор, сформированных без оболочек. После бурении скважины в нее опускают армокаркас без обсады после чего сразу заполняют полость бетонным раствором. Этот способ возможен только на участках со стабильным грунтом, невысоким уровнем почвенных вод.

Буронабивные сваи различаются не только по способу монтажа, но и по типу конструкции:

• Сваи с равномерным круглым сечением. Это опоры, которые по всей оси имеют одинаковую форму и диаметр сечения.
• Круглые опоры с расширением снизу. На нижней части опоры формируют подошву, диаметр которой превышает диаметр самой трубы. Благодаря расширенной подошве в 5-6 раз увеличивается несущая способность фундамента.
• Буроинъекционные сваи. Скважину заполняют бетонным раствором сразу после армирования. Инъекция раствора выполняется через трубу, которую опускают до дна скважины.
• Буроопускные сваи. Ствол опоры, изготовленной из металла, имеет расширение в нижней части. На нем закрепляют горизонтальную опорную конструкцию с вертикальными ребрами жесткости.

Бурокасательные сваи для фундамента

Бурокасательные сваи — это одна из разновидностей буронабивных опорных столбов. Эту технологию применяют при застройке участков с сыпучей неплотной или болотистой почвой. Главной особенностью является возможность монтажа в условиях ограниченного пространства. В условиях плотной городской застройки такие опоры способны выдерживать серьезные нагрузки от морозного пучения почвы.

В результате монтажа свайных столбов образуется монолитная стена. Ее образуют два вида бетонных столбов — каркасные и бескаркасные. Схема установки свай: «четные» опоры чередуются с «нечетными». Расстояние между их центрами уменьшено и составляет 0,8 диаметра.

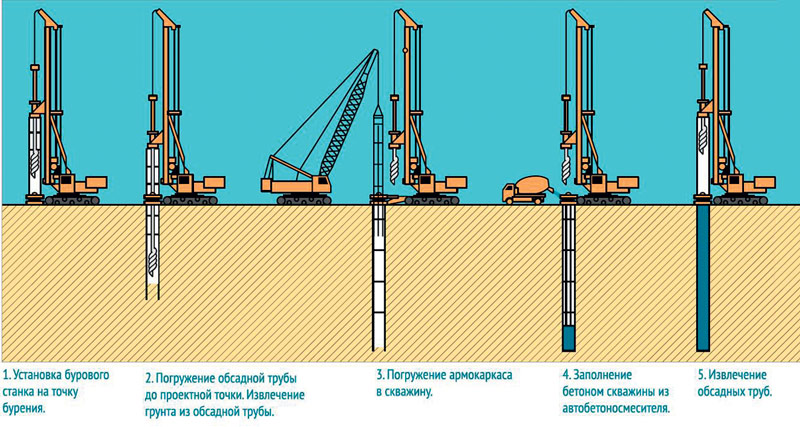

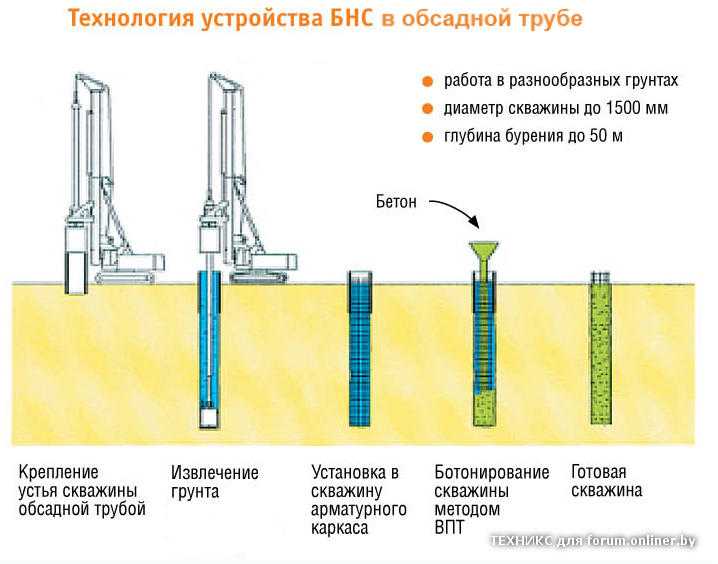

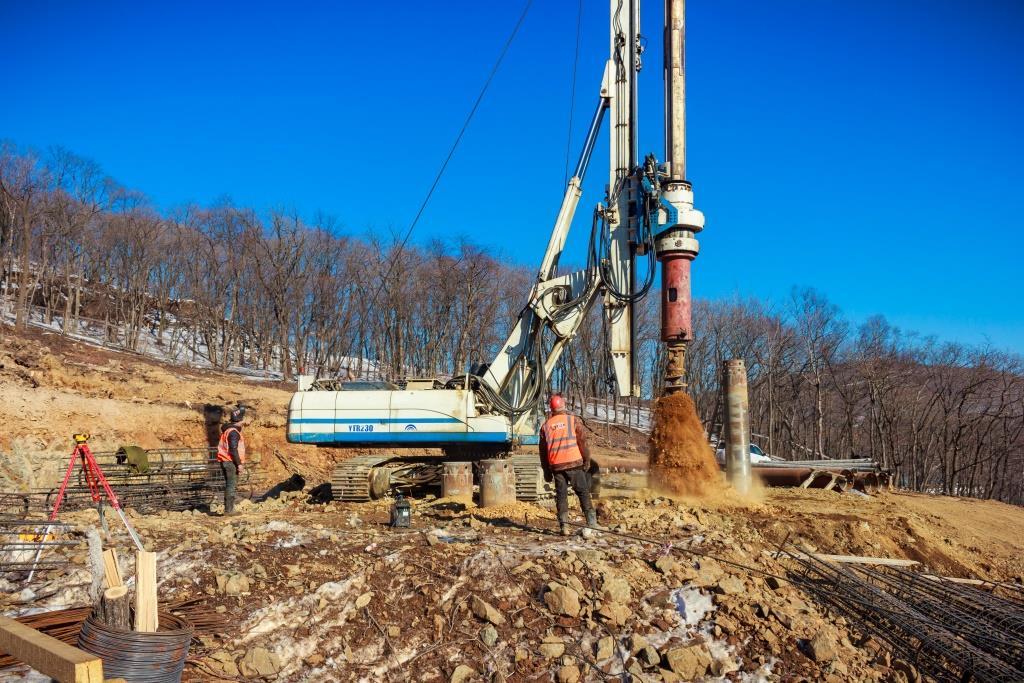

Технология монтажа буронабивных свай с обсадными трубами

Для строительства фундамента из буронабивных свай с обсадой привлекается бурильная техника, подъемный кран, бетоносмеситель. Этапы монтажа:

• Стройплощадку расчищают от кустарника, валунов, крупного мусора.
• На участке проводится разметка точек для заглубления под опорные столбы, бурильную технику помещают на место бурения первой скважины.
• При помощи буровой оснастки формируют скважину нужной глубины. Шнек извлекают наружу, с помощью стрелового крана трубу опускают в полость.
• По тому же принципу монтируется вторая секция трубы. Секции соединяют между собой с помощью резьбового соединения. Из-за вращения шнека внутри обсады происходит выемка грунта. Труба углубляется под собственным весом и воздействием виброблока.
• После выемки шнека в скважину загружают армокаркас, ее полость заполняют бетонным раствором.

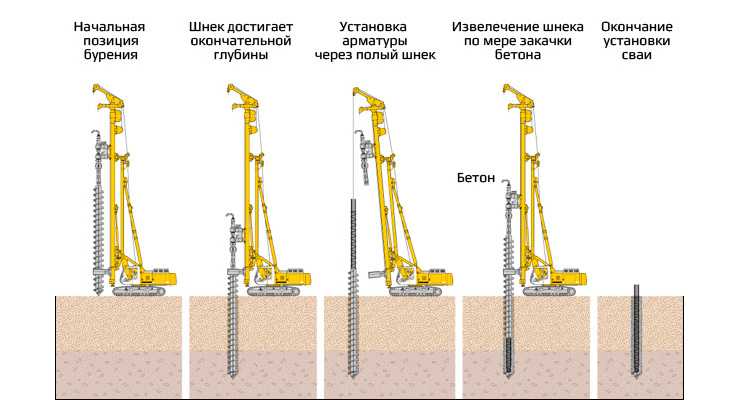

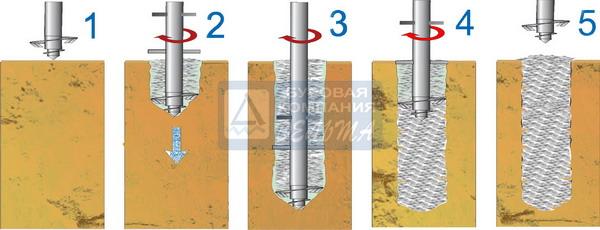

Технология монтажа буронабивных свай без обсадных труб

В районах с маловлажным стабильным грунтом проводят создание скважин без применения обсады.

• Бурится скважина нужной глубины. В процессе бурения используют буровой раствор. Он уплотняет стенки прохода, предотвращая их осыпание и обвал.
• В готовую скважину погружают арматуру. В зависимости от проектных нагрузок каркас может устанавливаться на всю длину скважины или сверху, для связи с бетонным ростверком.
• При помощи трубы, которая вертикально перемещается в полости, скважину заполняют бетонной смесью. Для ее уплотнения используют виброблок, смонтированные на бетонолитной машине.

Строительство на свайном фундаменте начинают после того, как бетон наберет прочность. В зависимости от температуры воздуха на это потребуется 25-30 дней.

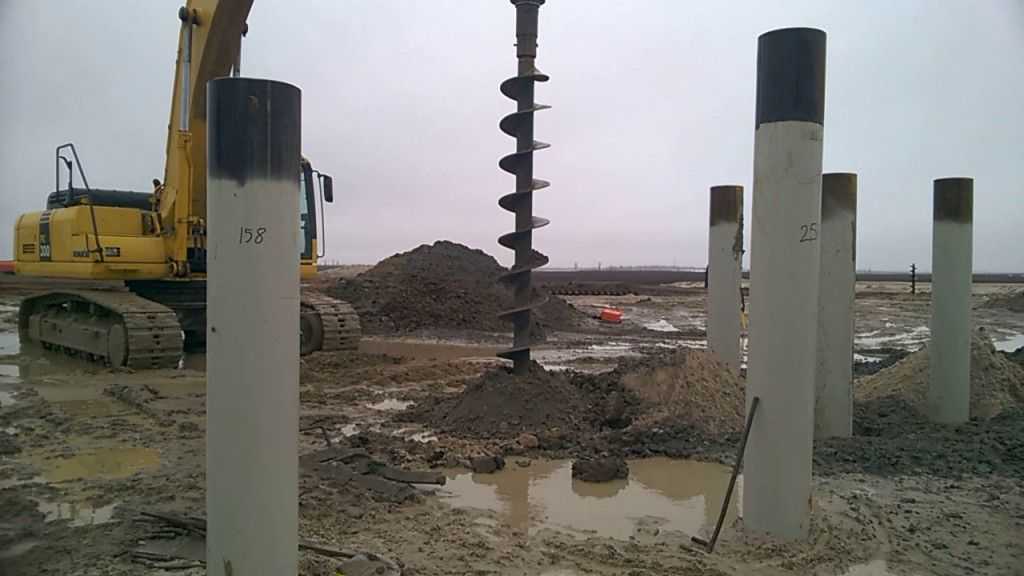

Устройство фундамента из буронабивных свай своими руками

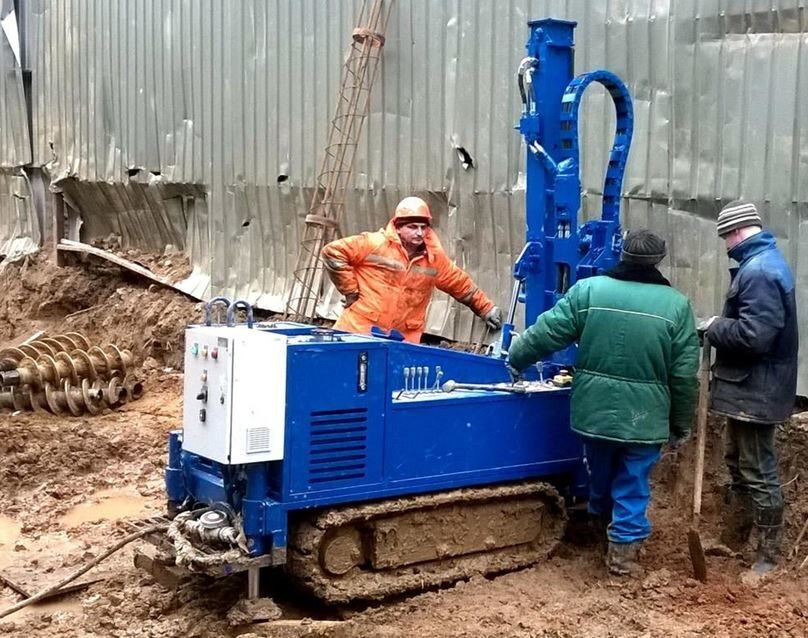

Для самостоятельной установки свайного фундамента потребуются трубы для обсады, арматурные стержни, бетономешалка или емкость для замешивания раствора, устройство для бурения скважин.

• Проектирование. Для определения количества и размеров опор выполняется сбор нагрузок.
• Разметка. При помощи колышков и строительного шнура на участке размечают периметр фундамента, отмечают точки бурения.
• Установка обсады. По разметке бурят нужное количество скважин заданной глубины. В них опускают обсадные трубы и арматурные конструкции.
• Монтажные работы. Проверяют вертикальность опор, пространство между трубой и скважиной засыпают грунтом. Верхние части труб обрезают по одному уровню.
• Бетонирование. Трубы заполняют цементно-песчаной смесью, уплотняют с помощью погружного электровибратора или ручной трамбовки.
• Монтаж ростверка. Через 3-4 недели после бетонирования на сваях монтируют опалубку с отверстиями для свай. Желоб заливают бетонным раствором и оставляют до полного застывания.
• Гидроизоляция. Поверхность покрывают рубероидом в 2-3 слоя или обмазывают битумной мастикой.

Стоимость буронабивных свай

Наши услуги

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Буровые сваи

Устройство свайных фундаментов. Усиление фундаментов

Разработка и ограждение котлованов

Как построить фундамент из буронабивных свай?

🕑 Время чтения: 1 минута

Фундамент из буронабивных свай или буронабивных валов — широко используемый фундамент для поддержки тяжелых вертикальных нагрузок. Он передает нагрузку на нижележащий грунт или слои горных пород с достаточной несущей способностью и уменьшает осадку конструкции.

Строительство буронабивной сваи делится на два этапа: этап бурения и этап строительства. На этапе бурения грунт удаляется, чтобы сформировать отверстие необходимого диаметра и глубины, а на этапе строительства железобетон заливается на месте. Поэтому буронабивные сваи также называют замещающими сваями.

Буронабивные сваи популярны в городских районах, где обязательным условием при строительстве является минимальная вибрация. Кроме того, его применяют там, где высота потолка ограничена, глубина свай остается неизменной и отсутствует риск пучения.

В этой статье рассказывается о процессе строительства, проблемах и преимуществах буронабивных свай.

Содержимое:

• Процесс строительства буронабивных свай
• Проблемы строительства буронабивных свай
• Преимущества строительства буронабивных свай
• Часто задаваемые вопросы

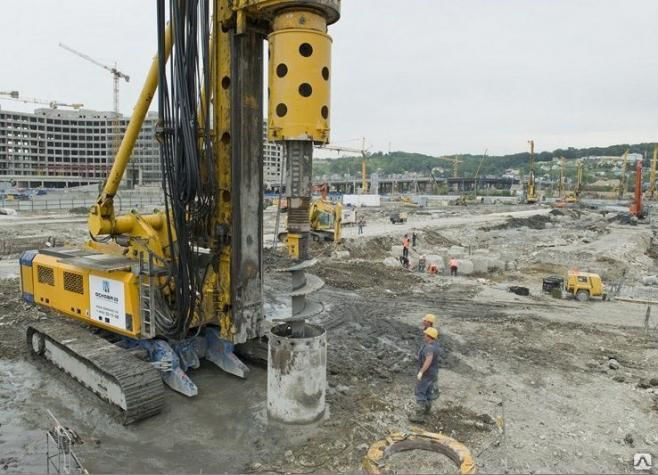

Процесс строительства буронабивной сваи

Процесс забивки буронабивной сваи включает следующие этапы:

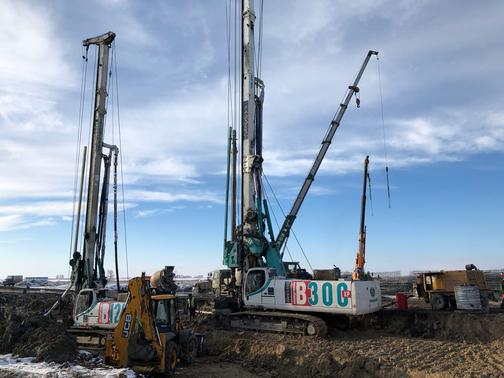

1. Строительство начинается с бурения вертикального отверстия в грунте с помощью буронабивной машины. Машина оснащена аксессуарами, такими как буровые инструменты, ковши и грейферы, которые помогают удалять почву и камни в процессе бурения.
2. Пробуренные сваи могут достигать глубины 60 м и диаметра 2,4 м.
3. В просверленное отверстие вставляется временный стальной цилиндр или гильза до заливки сваи.
4. После этого в отверстие вставляется арматурный каркас для сваи, который впоследствии заливается бетоном.
5. Верх сваи закрывается фундаментом или наголовником рядом с уровнем земли, чтобы можно было построить вышележащую конструкцию.

Буронабивные работы — это специализированная операция, которая требует обширных знаний и опыта в строительстве буронабивных свай, грунтовых и строительно-монтажных условиях и т. д. Поэтому рекомендуется, чтобы работы выполнялись подрядчиком по буронабивным сваям.

Проблемы строительства буронабивных свай

Основные проблемы, возникающие при строительстве буронабивных свай:

1. Подрядчик должен провести тщательное исследование грунта, чтобы изучить его свойства. Тип грунта определяет метод бурения, который будет использоваться для строительства.
2. Иногда подрядчик по укладке свай полностью полагается на прошлые отчеты и отчеты об исследовании грунта, чтобы выбрать метод, вызывающий меньше нарушений почвы поблизости.
3. Когда пробуренная скважина проходит ниже уровня грунтовых вод, необходимо обеспечить дополнительную поддержку с помощью стальных каркасов или стабилизирующего бурового раствора. Это основная проблема, с которой сталкиваются несвязные грунты, такие как песок, гравий и ил.
4. Бурение шурфов и свайных конструкций на несвязном грунте сложно и приводит к беспорядку.

Преимущества конструкции с буронабивными сваями

Ниже перечислены основные преимущества буронабивных свай:

1. Буронабивные сваи облегчают перемещение свай на разную глубину независимо от типа грунта. Он удлиняет сваю до тех пор, пока не будет достигнут несущий слой.
2. Буронабивные сваи лучше всего подходят для мягких, сжимаемых и набухающих грунтов.
3. Фундамент из буронабивных свай можно удлинять на глубину ниже сезонных колебаний влажности или промерзания.
4. Фундамент из буронабивных свай предотвращает необходимость проведения больших земляных работ и последующей обратной засыпки.
5. Фундамент из буронабивных свай не разрушает прилегающий грунт резко.
6. Вибрация и связанные с ней нарушения при строительстве фундамента на буронабивных сваях относительно низки по сравнению с традиционными методами фундамента.
7. Фундамент из буронабивных свай имеет более высокую несущую способность по сравнению с другими забивными сваями.

Часто задаваемые вопросы

Как устроена буронабивная свая?

Строительство буронабивной сваи делится на два этапа: этап бурения и этап строительства. На этапе бурения грунт удаляется, чтобы сформировать отверстие необходимого диаметра и глубины, а на этапе строительства железобетон заливается на месте. Поэтому буронабивные сваи также называют замещающими сваями.

С какими трудностями приходится сталкиваться при забивке буронабивных свай?

Основные проблемы, возникающие при строительстве буронабивных свай:
1. Подрядчик должен провести тщательное исследование грунта для изучения его свойств. Тип грунта определяет метод бурения, который будет использоваться для строительства.
2. Иногда подрядчик по укладке свай полностью полагается на прошлые отчеты, а отчеты об исследовании грунта выбирают метод, вызывающий меньше нарушений почвы поблизости.
3. Когда пробуренная скважина проходит ниже уровня грунтовых вод, необходимо обеспечить дополнительную поддержку с помощью стальных каркасов или стабилизирующего бурового раствора. Это основная проблема, с которой сталкиваются несвязные грунты, такие как песок, гравий и ил.
4. Бурение шурфов и свайных конструкций на несвязном грунте сложно и приводит к беспорядку.

Каковы преимущества фундамента на буронабивных сваях?

Ниже перечислены основные преимущества буронабивных свай:
1. Буронабивные сваи облегчают перемещение свай на переменную глубину независимо от типа грунта. Он удлиняет сваю до тех пор, пока не будет достигнут несущий слой.
2. Буронабивные сваи лучше всего работают в мягких, сжимаемых и набухающих грунтах.
3. Фундамент из буронабивных свай можно удлинять на глубину ниже сезонных колебаний влажности или промерзания.
4. Фундамент на буронабивных сваях исключает необходимость проведения больших земляных работ и последующей обратной засыпки.
5. Буронабивной свайный фундамент не разрушает прилегающий грунт резко.
6. Вибрация и связанные с ней возмущения из-за строительства фундамента из буронабивных свай относительно низки по сравнению с традиционными методами фундамента.
7. Фундамент из буронабивных свай имеет более высокую несущую способность по сравнению с другими забивными сваями.

Подробнее

Буронабивные бетонные сваи, их конструкция и применение

Как выбрать тип свайного фундамента для строительства?

Меры предосторожности при строительстве и осмотре буронабивных свай

Различные типы инструментов для бурения свай

Хорошая конструкция или начало строительства с хорошим фундаментом, а хороший фундамент начинается с забивки свай. Инструмент для бурения свай предоставляет эту услугу. Фундаменты на забивных сваях часто имеют группы свай, соединенных наголовником (большой бетонный блок в в которые встроены оголовки свай) для распределения нагрузок, которые больше чем может выдержать одна свая. Оголовки свай и изолированные сваи обычно соединены с поперечными балками, связывающими между собой элементы фундамента; более легкий структурный элементы ложатся на опорные балки, в то время как более тяжелые элементы ложатся непосредственно на сваю колпачок.

В просверленная полость может быть создана множество продуктов, например. путем заполнения из свежего бетона изготавливается так называемая монолитная свая. Сборный железобетон и стальные элементы могут служить несущими или элементами футеровки. вставлен.

Различные виды бурения свай инструменты

Сверление инструментов повышает эффективность работы роторных буровых установок. С разными буровой инструмент, сваебойная машина способна выполнить работы по устройству свайного фундамента в более широком спектре строительных проектов, будь то в городах или полях. Некоторые из них инструменты приведены ниже.

Буровой ковш

Буровой ковш используется для бурения в связном и несвязном грунте ниже уровня грунтовых вод. Буровые ковши подходят для дробления и рыхления твердых пород до пород средней твердости. Его конструкция позволяет установить ручной или автоматический механизм открывания (для опорожнения). Для буровых установок, оснащенных запорной пластиной.

Буронабивные сваи

Буронабивные сваи, также известные как сменные сваи, являются широко используемыми формами фундамента зданий, которые обеспечивают поддержку конструкций, передавая их нагрузку на слои грунта или горных пород, которые имеют достаточную несущую способность и подходящую осадку характеристики. Буронабивные сваи — это сваи, в которых удаление грунта образует отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, следовательно, это «замещающие» сваи, а не сваи смещения, в которых грунт выталкивается путем забивания или завинчивания сваи. Буронабивные сваи применяются преимущественно в связных грунтах

для образование висячих свай и при устройстве свайных фундаментов, близких к существующим здания. Они популярны в городских районах, так как имеют минимальную вибрацию, где высота над головой ограничена, где нет риска качки, и если есть необходимость варьировать длину свай.

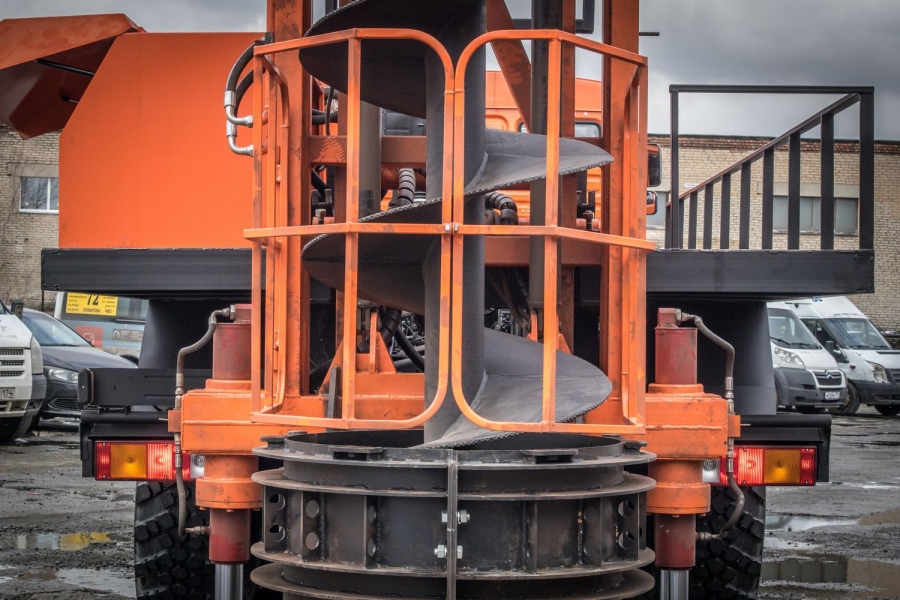

Шнек

Шнек или ведро можно использовать для бурения несвязного грунта или средней уплотненной глины. Ан шнек состоит из центрального вала с приваренным вокруг него спиралевидным фланцем. Режущие кромки винтового фланца имеют клиновидные зубья. Шнеки подходит для рытья глинистой или несвязной, сухой почвы. На самом деле, если есть подземные воды, выкопанная почва часто может попадать обратно в скважину в качестве инструмента вывозится.

Ковш для грунта

Ковш состоит из полой цилиндрической секции, снабженной люком на дне с прорезь, прикрепленная шарниром к одному концу цилиндра. Режущие зубы приварены к краю щели, чтобы облегчить загрузку почвы в цилиндрический ковша, а также предотвратить его выпадение при извлечении инструмента. Один раз буровой инструмент выведен на поверхность, люк отцеплен от корпус ковша и почва выгружается. Поскольку это закрытый буровой инструмент, ковш идеально подходит для копания рыхлой, несвязной почвы или мягкой глины ниже уровень грунтовых вод.

Скальный бур

Скальный бур или колонковый бур можно использовать при бурении сильно уплотненной глины или каменистой почвы. А скальный шнек использует другие режущие зубы по сравнению с традиционным шнеком. зубья на скальном буре не клиновидные, а конические (их еще называют «пулевые» зубья, так как выглядят как обтекаемый кончик пули) с сверхпрочный металлический элемент, вставленный сверху. Зубы также находятся в опоры, позволяющие им вращаться вокруг оси; отсюда износ режущего наконечника является однородным. Скальные буры идеально подходят для бурения сильно уплотненной глины и мягких пород. или очень выветрившиеся скалы.

Колонковая бочка

Сердечник бочка по сути представляет собой ведро без люка на дне, снабженное нарезание зубьев по всей нижней кромке. Благодаря специальному устройству и конфигурация зубьев (которая может варьироваться в зависимости от твердости грунт), как только керн породы войдет во внутреннюю цилиндрическую сборку, он не выпадают при извлечении ствола.

Ковш для бурения скальных пород

Ковши для бурения скальных пород в основном используются для бурения водоносный песчаный грунт, ил, глина, илистая субглина, песчано-гравийная смесь, булыжник, и выветрело мягкое образование. Ковш может быть выполнен цилиндрического типа. и конического типа в зависимости от диаметра ковша, типа буровой установки и почвы условия. Открывающее и закрывающее устройство может управляться вручную, механическим или смешанным способом. Угол сварки зубьев ковша может быть спроектирован по условиям формирования. Нижняя крышка изготовлена ​​из высокопрочного пластина, а режущая кромка включает однослойный и двухслойный тип; Грунтозаборник также бывает однодонным и двухдонным. тип.

Землеройный бур для бурения столбов

Земляной бур для бурения столбов подходит для пробивки земли, мерзлого грунта и ледяного слоя и широко используется в садах, посадке деревьев, геофизических исследованиях, дорожном строительстве. и т. д. Сверло изготовлено из синтетической марганцовистой стали и является более твердым, адаптируясь к работе на твердом грунте, сверхтвердом грунте, глине, мерзлом грунте и т. д. Он может выбирать сверла с различными характеристиками в зависимости от породы дерева для удовлетворения потребностей пользователя. . Он освобождает людей от тяжелого ручного труда, широко используется при посадке деревьев, посадке фруктовых лесов, ограждении, оплодотворении фруктовых деревьев осенью и т. д., подходит для всех видов местности, отличается высокой эффективностью, удобством переноски и эксплуатации в полевых условиях. Он может управляться как одним человеком, так и вдвоем, экономичным и практичным.

Келли стержни

Стержни Келли являются ключевыми компонентами при выполнении бурение скважин гидравлическими роторными буровыми установками. Они передают крутящий момент роторный привод и давление толпы системы толпы одновременно с буровой инструмент. Келли-штанги являются ключевыми компонентами при бурении скважин с гидравлические роторные буровые установки. Они передают крутящий момент поворотного привода и давление толпы системы толпы одновременно с буровым инструментом. А Келли-штанга состоит из 2-5 телескопических трубчатых секций с системой привода ключи и углубления для замков, приваренные к их наружным поверхностям.

Крест фреза

Врезное кольцо с буровыми долотами и расцепителями внутреннее напряжение породы при резке внутри,

Поперечный резец позволяет легко перемещать грунт, когда бурение в слое полной трещины породы. Применимые слои: гравийная почва, сильно выветрелые породы и средне выветрелые породы. Он также подходит для бурения твердых, трещиноватые породы и для проникновения через слои, содержащие валуны.

Треми труба

Треми — это водонепроницаемая труба, обычно с внутренним диаметром около 250 мм (от 150 до 300 мм), ^[1] с конической воронкой на верхнем конце над уровнем воды. Он может иметь незакрепленную заглушку или клапан на нижнем конце. Треми используется для заливки бетона под водой таким образом, чтобы избежать вымывания цемента из смеси из-за турбулентного контакта воды с бетоном во время его течения. Это обеспечивает более надежную прочность изделия.

Треми часто поддерживается рабочей платформой выше уровня воды. Труба состоит из коротких секций, обычно соединенных резьба с уплотнительным кольцом, чтобы можно было регулировать длину во время заливать, не опуская верхнюю часть трубы под воду и не снимая дно конец снизу поверхности залитого бетона.

Ролик Долота

Шарошечные долота изготавливаются в соответствии с промышленные стандарты качества за счет использования лучшего сырья. Эти роликовые долота доступны для клиентов по чрезвычайно разумным рыночным ценам в различных размеров. Это обычно используемые изнашиваемые детали, которые находят применение в инструменты для бурения. Эти шарошки просты в установке и имеют минимальные потребности в обслуживании. Они подходят для интенсивного использования.

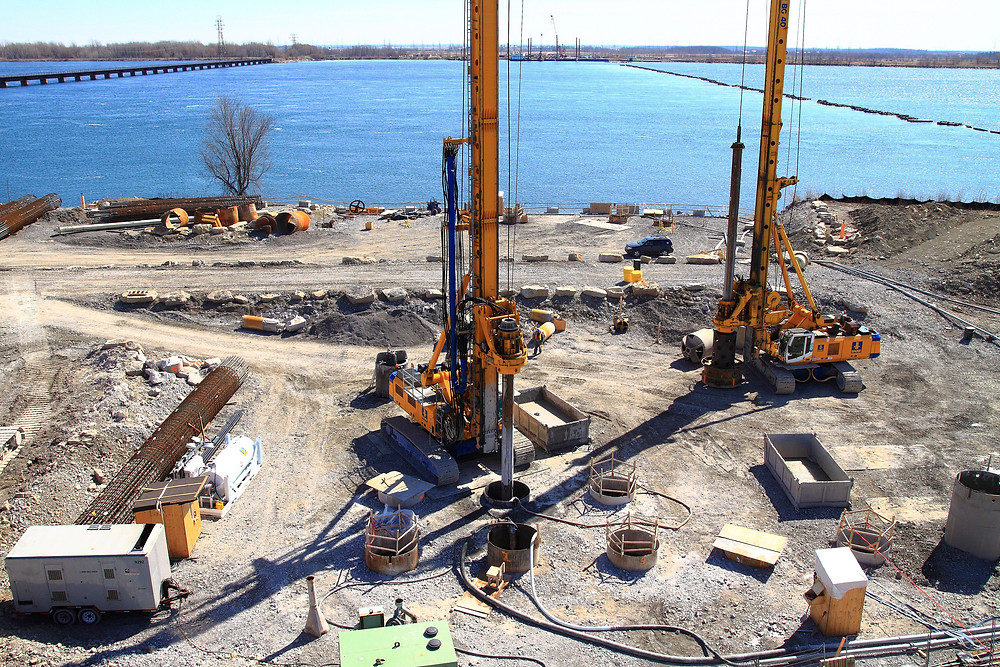

Сверление и кожух

Операции по бурению и обсадке ускоряют строительство скважин, снижают подверженность риску и смягчают потенциальные опасности. Используя наши системы бурения с обсадной колонной (DwC) или бурения с хвостовиком (DwL), вы можете бурить, расширять, спускать, устанавливать и цементировать обсадную колонну или хвостовики за одну спускоподъемную операцию. Долота позволяют бурить обсадные трубы в пластах мягких, средних и твердых пород. Кроме того, их можно разбуривать с помощью запланированной КНБК, что устраняет необходимость в специальных выездах для бурения. Конструкция долота включает в себя выбираемое количество лопастей и настраиваемый размер резца в соответствии с типом пласта и областью применения. Компактные поликристаллические алмазные фрезы, установленные на передней части инструмента, обеспечивают максимальную эффективность сверления и долговечность.

Адаптер корпуса

Адаптер корпуса представляет собой круглый механизм, используемый при корпус имеет меньший, а в редких случаях больший диаметр, чем диаметр толкатель кожуха. Переходник обсадной колонны предназначен для обеспечения бокового, а также осевая поддержка стального кожуха, который устанавливается на место. Словно корпус, адаптер корпуса также изготовлен из стали, чтобы выдерживать усилие подъема трубы и т.п., а также сопротивляться внутреннему и внешнему усилия на корпус.

Корпус башмак

При бурении нефтяных скважин и разработке скважин башмак обсадной колонны или направляющий башмак представляет собой устройство в форме бычьего носа, которое крепится к нижней части обсадная колонна.
