Бурение скважин для свай: Бурение скважин под сваи
Бурение скважин
Бурение скважин — одна из вспомогательных технологий при возведении свайных оснований, о которой мы поговорим в данной статье. Вы узнаете, в каких случаях возникает надобность бурения скважин под забивку свай и какая техника для этого используется.Оглавление:
- Когда при забивке свай необходимо бурение
- Какая техника применяется для бурения
- Ручные буры
- Компактные буровые установки
- Малогабаритные буровые установки (МБУ)
- Технология бурения скважин
- Дополнительные средства бурения скважин
- Бурение под защитой обсадной трубы
- Заказ бурения скважин
Когда при свайных работах необходимо бурение скважин
В процессе создания свайных оснований надобность в бурении скважин возникает в трех случаях — при формировании буронабивных свай, при забивке железобетонных свай в высокоплотные грунты и при реализации работ в густо застроенной черте города.
Рассмотрим каждую из ситуаций подробнее.- Бурения скважин для создания буронабивных опор;
Надежность и несущая способность буронабивных свай не уступает, а в некоторых ситуациях и превосходит характеристики заводских железобетонных свай. Такие конструкции могут обладать любым диаметром, тогда как сечение забивных свай, как правило, варьируется в пределах от 30*30 до 40*40 сантиметров.
Важно! При механизированном выполнении работ бурение под буронабивные сваи производится посредством МБУ (малогабаритных буровых установок), которые создают скважину требуемых размеров под защитой обсадной трубы, после чего внутрь скважины опускается арматурный каркас и формируется тело сваи посредством заливки пробуренного отверстия бетоном.
В индивидуальном строительстве бурение ведется с помощью ручных инструментов — фундаментных буров, а в качестве опалубки под заливку бетоном используется цилиндр, сформированный из рулонного рубероида.
- Бурение для погружения свай и шпунта в высокоплотные грунты;
Важно! Данная технология называется лидерным бурением. Скважины-лидеры значительно уменьшают трудоемкость забивки свай, сводя к минимуму сопротивление грунта погружаемой конструкции. Использование бурения в данных целях позволяет погружать сваи даже в вечномерзлые грунты.
- Бурение при забивке свай вблизи существующих зданий.
Рис: Лидерное бурение в черте города
Однако при погружении свай в предварительно пробуренные скважины динамические воздействия на фундаменты соседних зданий сводится к минимуму, также значительно уменьшается шум, которым сопровождается работа сваебойных молотов.
Применяемая буровая техника
Вся техника, использующаяся при обустройстве свайных фундаментов для бурения, классифицируется на несколько групп: ручные буры, компактные буровые установки и малогабаритные буровые машины.- Ручные буры;
Рис: Ручной фундаментный бур с расширителем и грунтоприемником
Важно! Ручные инструменты классифицируются на стандартные и буры с расширителями.
Стандартные буры формируют цилиндрическую скважину, тогда как буры-расширители создают куполообразную подошву в нижней части скважины, за счет которой свая получает дополнительную несущую способность и устойчивость.
Существует подкласс механизированных ручных буров, работающих от электрического либо бензинового привода. Это более эффективные устройства, с помощью которых можно бурить скважины глубиной свыше 2-ух метров в любых типах грунтов.
Рис: Бурение с помощью ручного механического бура
- Компактные буровые установки;
Рис: Буровая установка с направляющей рамой
Также существуют компактные установки самоходного типа, в которых оборудование для бурения установлено на колесную либо гусеничную базу.
Такие установки представляет собой полноценную буровую технику, способную вести как вертикальное, так и наклонное бурение. Максимальный диаметр скважин создаваемых такими устройствами ограничен на отметке в 400 мм, глубина — 6 метров.Рис: Компактная буровая установка самоходного типа
- Малогабаритные буровые установки (МБУ).
Важно! МБУ обладают широкой функциональностью. На таких машинах устанавливается поворотная рабочая платформа, которая дает возможность бурить сразу несколько скважин в радиусе охвата техники, бурение может вестись как в вертикальной, так и в наклонной плоскости.
Рис: Буровая машина БМ-811
МБУ имеют буровую мачту, на которую, в зависимости от функционального назначения машины, может устанавливаться разное оборудование — шнековые буры, инструменты для ударно-канатного бурения либо твердосплавные шарошечные долота для бурения горных пород.
Такие машины способны бурить скважины на глубину до 60 метров, диаметром от 150 до 600 миллиметров.Технология бурения скважин
Бурение скважин под сваи является одним из составляющих этапов обустройства свайных фундаментов, выполнению которого предшествует комплекс подготовительных работ, связанных с планировкой участка, подготовкой территории и разметке мест бурения.В первую очередь строительная площадка очищается от поверхностной растительности, корней и мусора, которые могут помешать бурению. Далее планируются пути передвижения буровой машины по объекту, при необходимости проезды уплотняются гравийной подсыпкой, препятствующей усадкам грунта, которые могут привести к деформации разметки.
Далее производится разбивка свайного поля и мест для бурения. С помощью обсадных досок и бечевки размечаются базисные линии, обозначающие крайние контуры будущего свайного поля, затем отмечаются точки погружения свай, на месте которых будут буриться скважины.

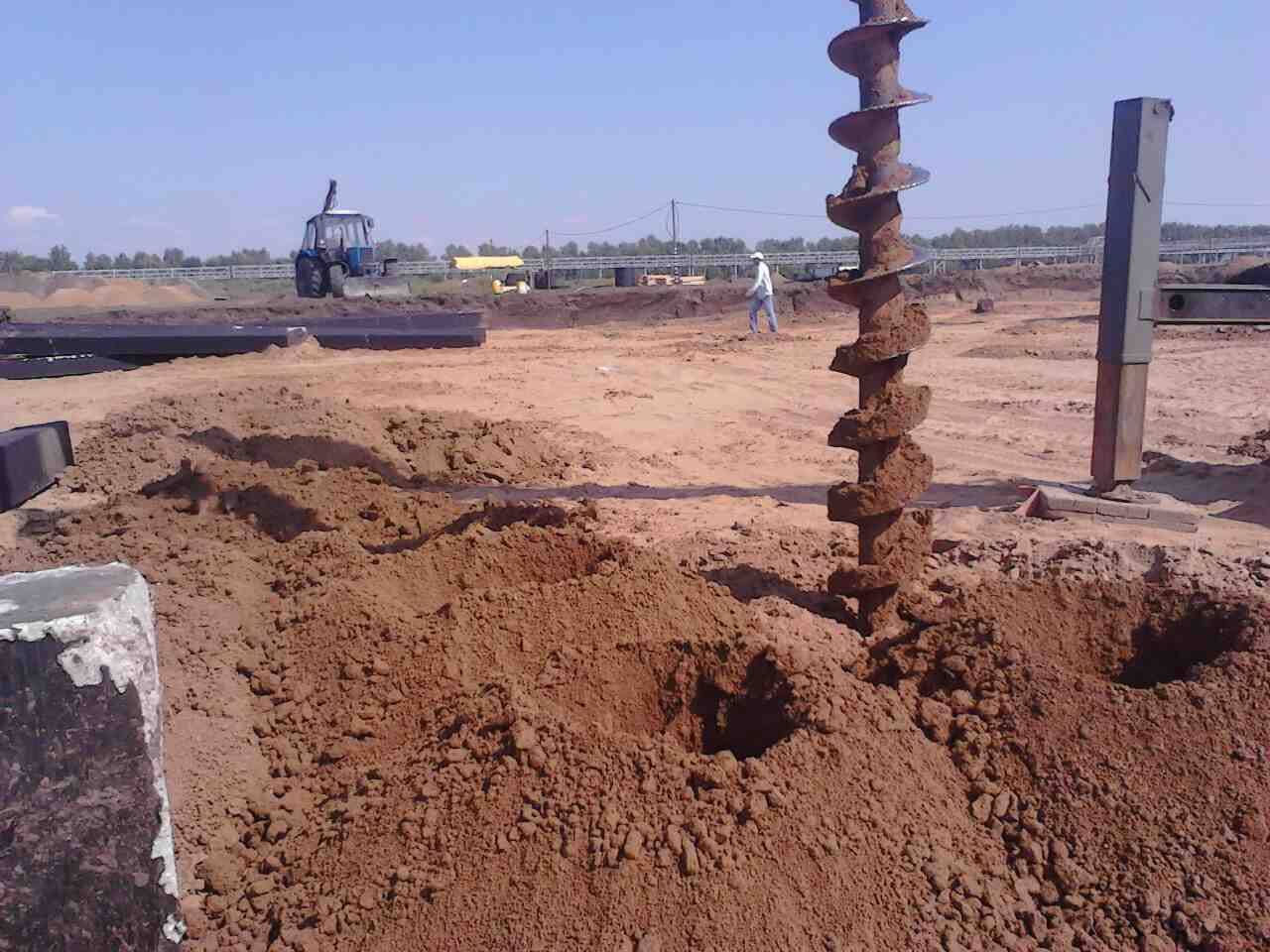

Рис: Бурение скважины установкой БМ-811
Бурение выполняется в следующей последовательности:- МБУ подъезжает к месту выполнения работ;
- Буровая мачта переводится с транспортного положения в рабочее положение — поднимается и устанавливается вертикально;
- Буровая колонна центрируется на размеченной точке и включаются гидравлические приводы;
- Выполняется бурение скважины на требуемую глубину;
- После формирования скважины требуемых размеров включается реверсный ход и буровая колонна изымается на поверхность.
Важно! По завершению процесса бурения выполняется обустройство буронабивной сваи либо погружение железобетонной конструкции методом ударной забивки либо с применением вибропогружения.
Рис: Бурение лидерных скважин для забивки свай
Дополнительные средства для бурения скважин
Скважины глубиной до 12 метров создаются без применения дополнительных средств, однако при более глубоком бурении, для предотвращения обвалов грунта на дно забоя и уменьшения сопротивления почвы буровой колонне, используется буровой раствор.Существует несколько видов буровых растворов:
- На водной основе — техническая жидкость, в составе которой содержатся гидрогели, соли, полимерные либо глинистые компоненты, такие как бентонит;
- На углеводородной основе — в данную группу относится инвертная эмульсия и известково-битумные растворы.
Рис: Создание скважины с применением бурового раствора
Выбор конкретного раствора зависит от условий бурения, однако все вышеуказанные средства выполняют схожую функцию.
Циркулируя внутри скважины раствор способствует очистке забоя (дна скважины), транспортируя выработанную породу на поверхность. При вынужденной остановке бура раствор удерживает разрушенный грунт во взвешенном состоянии, не позволяя ему оседать на дне.Важно! Растворы обеспечивают более эффективное разбуривание высокоплотных пород грунта и препятствуют обвалам стенок скважины, формируя на их поверхности твердую полимерную либо глинистую корку.
Бурение под защитой обсадной трубы
Практика бурения под защитой обсадных труб используется при обустройстве буронабивных свай. Обсадная труба одновременно выполняет функцию защиты скважины обвалов грунта и используется в качестве опалубки под заливку бетоном, которая предотвращает попадание в бетонный раствор грунтовых вод.Процесс бурения в таком случае сопровождается постепенным наращиванием ствола обсадной трубы, который состоит из секций длиной в 4-6 метров. Нижняя секция при этом оборудована режущим наконечником, который обеспечивает дополнительное вскрытие почвы.

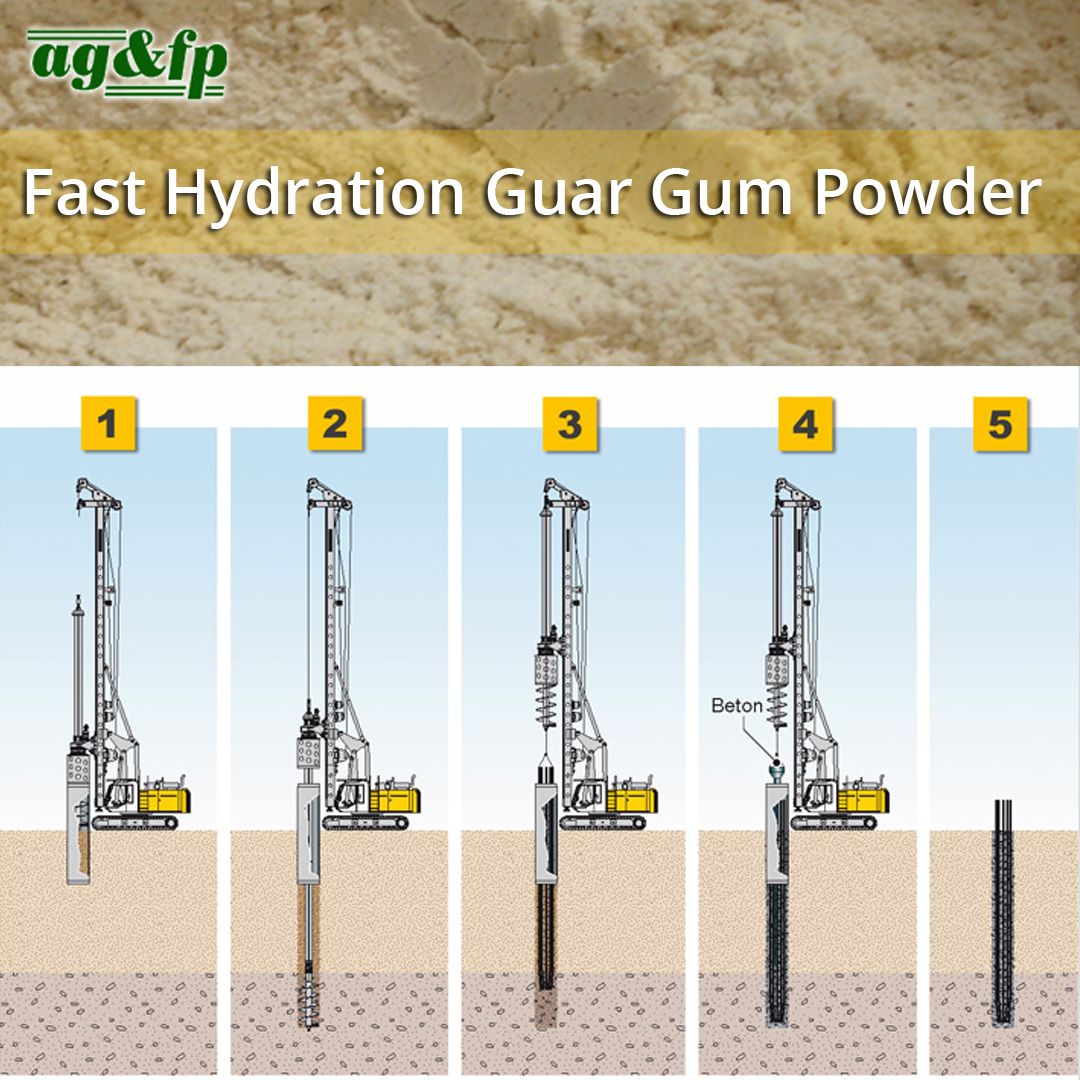

Рис: Бурение под защитой обсадных труб
Погружение обсадной трубы происходит последовательно заглублению бура в почву (сама буровая колонна располагается внутри трубы). При реализации данного метода буровая установка укомплектовывается вкручивающим механизмом, который вращает обсадную трубу вокруг своей оси и придает колонне возвратно-поступательные движения.Заказ бурения скважин
