Песчаная скважина

Компания БОРА специализируется главным образом на буровых работах, поэтому если вы хотите, чтобы на вашем загородном участке появилась песчаная скважина – немедля звоните нам!

Огромный опыт работы, профессионализм и знание геологических особенностей различных местностей Московской области – все это выгодно отличает наши услуги. Мы не только выполним всю работу, но и дадим исчерпывающую консультацию по дальнейшей эксплуатации готовой скважины на песок.

Песчаная скважина в ряде случаев намного выгоднее, нежели артезианская (глубокая). К примеру, песчаная скважина будет идеальным вариантом и по цене, и по качеству, если вода на участке вам требуется для полива.

Песчаная скважина – специфика и устройство

Владельцы частных домов или коттеджей при бурении на воду или, еще на этапе строительства начинают интересоваться, каким образом они могли бы получать воду для полива участка.

В этой ситуации мы предлагаем своим клиентам бурение песчаной скважины

, что является наиболее приемлемым не только по цене, но и по качеству. Ведь для полива не требуется идеально чистая вода, поэтому нет смысла тратить деньги и время на бурение скважины на известняк.

Позвоните нам, чтобы получить всю необходимую информацию, связанную с бурением песчаной скважины именно на вашем участке – специалисты компании БОРА смогут выехать на местность, чтобы произвести все необходимые расчеты и составить смету.

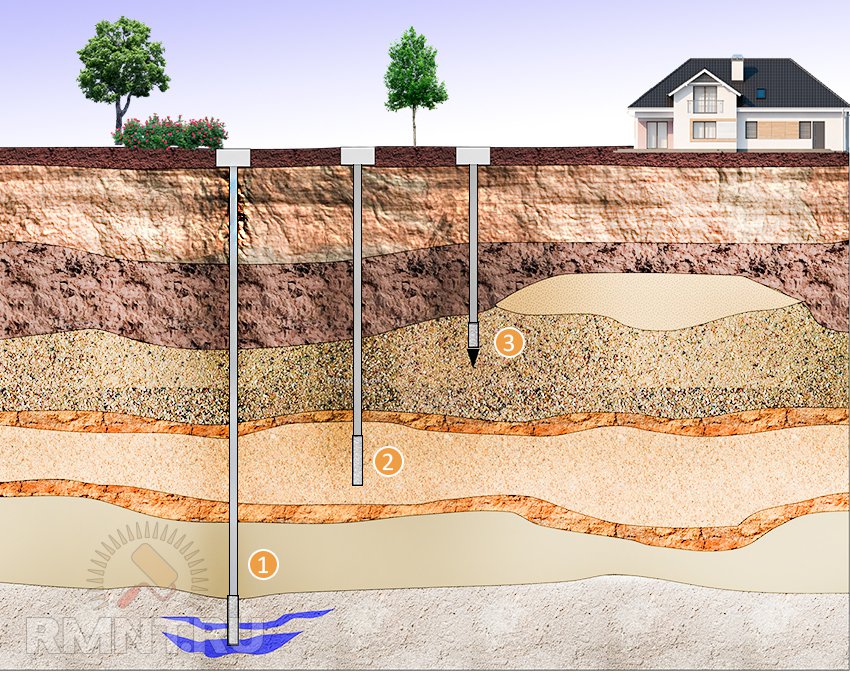

Основные отличия песчаной скважины от артезианской

Как правило, глубина артезианской скважины ведет отсчет от сорока метров и до двухсот. В случае с песчаной скважиной ее максимальная глубина составляет сорок метров. Вкупе с более простой конструкцией, монтаж которой осуществляется всего в течение одного-двух дней, такая скважина более проста в эксплуатации.

В числе минусов можно назвать качество воды – оно существенно уступает той, которая поступает через артезианскую скважину, а также производительность самой скважины: у песчаной она гораздо ниже, но ее вполне хватает для того, чтобы осуществлять полив огорода или участка с цветами.

Но если учесть и то, что скважина на песок – довольно бюджетный и не менее надежный вариант, чем артезианская, то мы можем сказать, что в ряде случаев она превращается в незаменимого помощника, особенно в летний период. В виду этого песчаные скважины не нуждаются в дополнительной теплоизоляции.

Последовательность, с которой мы оборудуем песчаные скважины

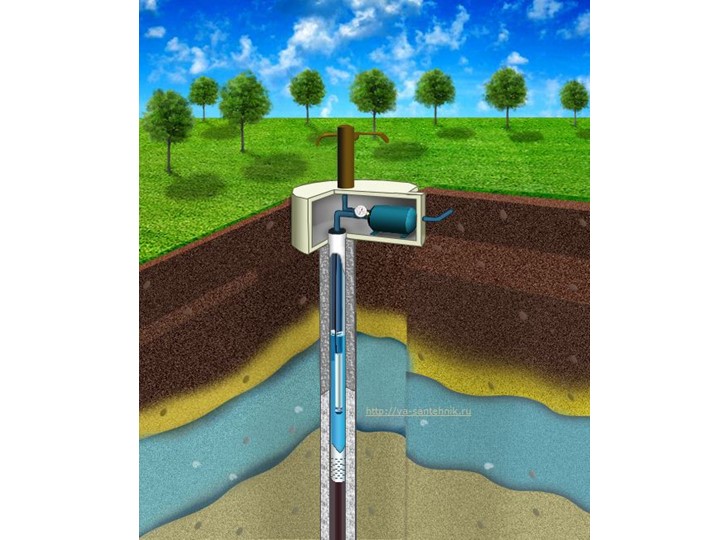

  1. Для бурения скважины на песок необходимо оборудовать кессон – металлическую конструкцию, которая выполняет сразу две функции – в зимний период она служит в качестве теплоизоляции, а в целом она позволяет гидроизолировать скважину (грунтовые воды не будут проникать внутрь). Кроме того, в кессон при монтаже можно компактно уместить все скважинное оборудование.
  2. Если предполагается мелкое бурение на воду, то насос будет установлен и закреплен стальным тросом на глубине от 10 до 35 метров. Мы применяем только качественное и надежное оборудование, поэтому гарантируем качество проводимых работ на каждом этапе.
  3. После того, когда насос установлен, следующий шаг – проложить трубы из прочной и обязательно нержавеющей стали. По желанию заказчика можем вывести специальный летний кран. Также стоит отметить, что песчаная скважина подразумевает специальный фильтр, благодаря которому удается избежать засорения.
Особенности бурения песчаной скважины

Когда проводятся работы по бурению на песок, важно учитывать ряд особенностей почвы на небольшой глубине, а именно наличие плывунов. Они могут серьезно повлиять на ствол скважины, который может из-за них начать смещаться.

Еще одна особенность – дисперсность песка, то есть если он мелкозернистый, появляется риск того, что готовая скважина будет слишком быстро заиливаться.

Не стоит забывать и о таком факторе, как наличие морен – эти твердые скальные породы могут существенно осложнить процесс бурения. И, наконец, фактор, который можно назвать наиболее негативным – вода в пробуренной скважине может отсутствовать вовсе. Чтобы избежать этого, мы всегда проводим необходимые исследования перед бурением, чтобы ни заказчик, ни наши сотрудники не тратили время напрасно.

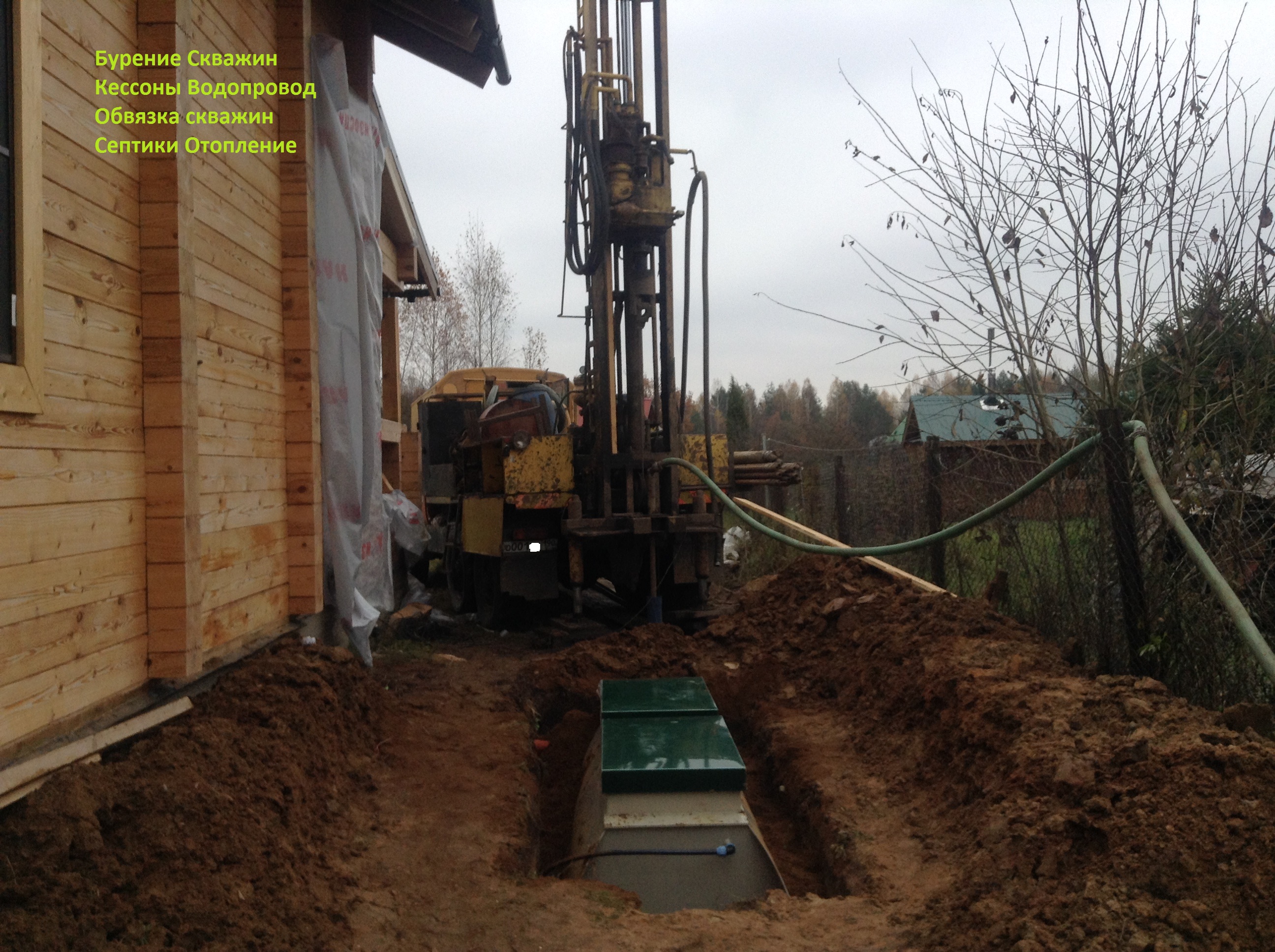

Бурение скважин на песок на дачном участке

Скважина на песок это промежуточный вариант между артезианской скважиной и колодцем. При бурении такой скважины затрагивается лишь верхний песчаный горизонт – верхние слои почвы.

Вода, которая находится в самом верхнем слое пород (от поверхности земли до пятиметровой глубины), называется верховодкой. Ее не употребляют для хозяйственных нужд и для питья, так как она может быть загрязнена органическими веществами, попадающими из грунта.

Первый водоносный горизонт находится на глубине 5 – 20 м, именно там и находятся грунтовые воды – основной источник водоснабжения участка или дома. Верхняя поверхность таких вод называется зеркалом. Грунтовые воды – безнапорные. Поэтому на их уровень, в отличие от верховодки, ничто не влияет – ни бурение, ни засуха, ни обильные ливневые дожди.

Уровень грунтовых вод остается неизменным. Располагаются они под землей прослойками, водоупорный слой из глины или суглинка сменяется водоносным слоем песка. Песок, как губка, впитывает в себя влагу, и чем крупнее песчинки, тем больше влаги они содержат.

Технология бурения скважин на песок

Работа начинается с выбора места для скважины. Для того чтобы обустроить скважину, достаточно двух – трех квадратных метров. Место для скважины можно подыскать как на самом участке, так и внутри помещения, например, на цокольном этаже или в подвале. Если фундамент позволяет расположить скважину в подвале, то в холодное время насосному оборудованию и трубопроводу морозы будут не страшны, и их не придется защищать от холода и осадков.

Если скважину решили устраивать на участке, желательно бурение скважин на песок производить недалеко от дома. В этом случае не надо будет рыть длинные траншеи для трубы, чтобы обеспечить подачу воды в дом. Не следует располагать скважину невдалеке от септика, расстояние должно быть не менее 20м.

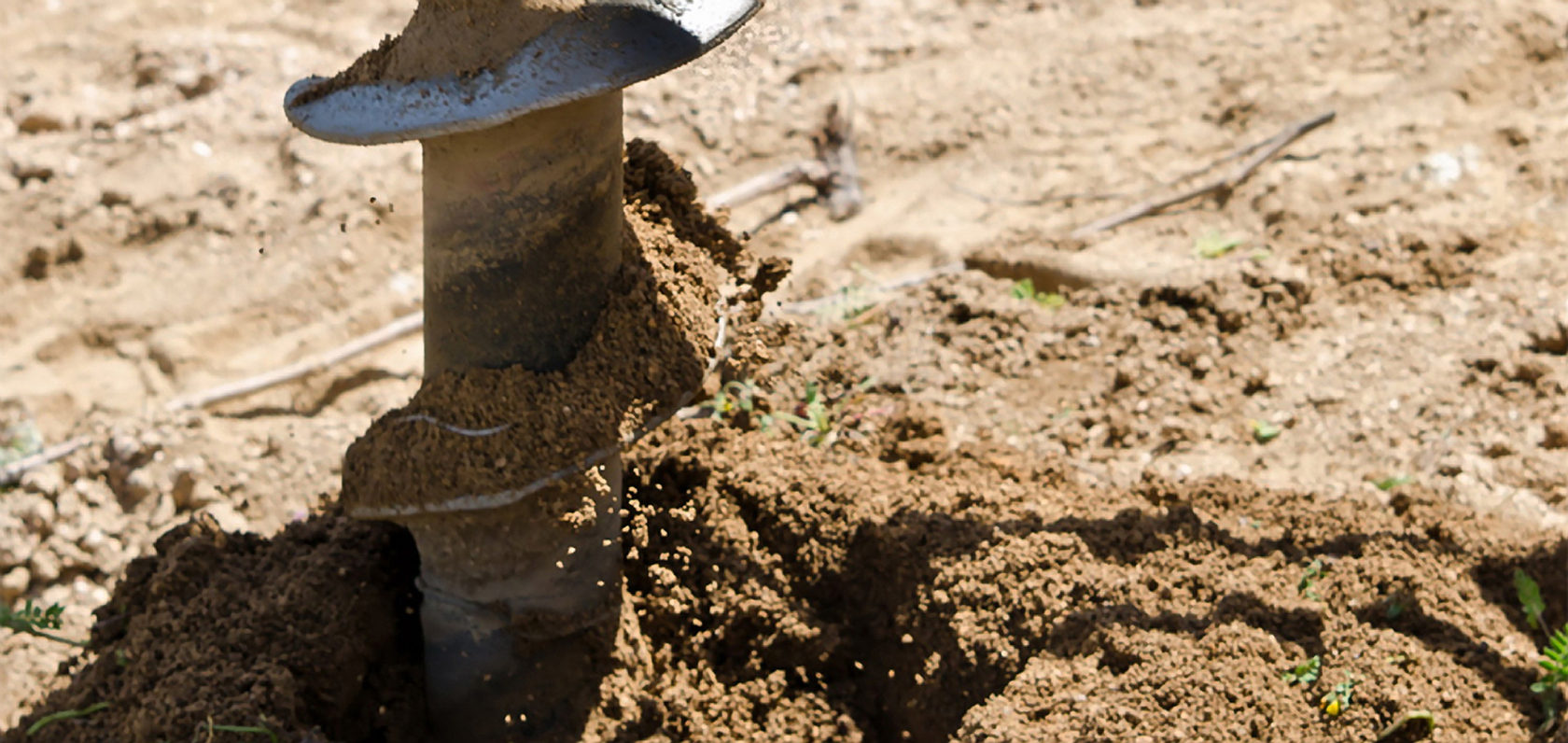

Для бурения скважин на песок используют шнековый способ бурения скважин. Скорость проходки шнека – спиралевидного лопастного резца – достигает нескольких десятков метров. Во время бурения шнек вращается, и по его винтообразным поверхностям грунт выходит наверх. Стенки скважины сразу же крепятся обсадными трубами.

При колонковом бурении – еще одном вращательном способе бурения – порода разрушается по кольцу, а внутренняя часть по мере бурения заполняет колонковую трубу. Для подачи промывочной жидкости используется буровой насос.

Сравнительная стоимость скважины на песок

Стоимость неглубокой скважины на песок значительно меньше, чем стоимость артезианской скважины, так как технология бурения скважины на песок несколько проще.

  • Во-первых, бурение метра скважины на песок обходится дешевле, чем бурение артезианской скважины. Связано это с тем, что при бурении глубокой скважины используется более мощная техника.
  • Во-вторых, глубина такой скважины намного меньше, она составляет примерно 15 – 30 метров. Тогда как минимальная глубина артезианской скважины начинает свой отчет от 50 м, а зачастую приходится бурить еще глубже, иногда до 150 м. Максимальная глубина промышленной артезианской скважины доходит до 250 – 280 м.
  • В-третьих, из-за меньшей глубиныскважина на песок не требует установки дорогостоящего оборудования для подъема воды, в отличие от артезианской.

От чего зависит срок службы скважины на песок

Срок службы скважины на песок зависит от нескольких факторов.

  1. Регулярная эксплуатация скважины на воду. Чем больше воды из нее извлекать, тем дольше она будет работать.
  2. Фракции песка – чем крупнее песок, тем дольше работает скважина и охотнее отдает воду. Если фильтр установлен в мелком песке, срок службы скважины сокращается до одного – двух лет.

При регулярном использовании скважина работает в течение 5 – 15 лет. Диаметр обсадной колонны такой скважины может доходить до 133 мм. Дебит скважины на песок (ее производительность) составляет от 0,6 до 1,5 кубометров в час. Этого вполне хватает для бытовых целей.

После того как скважина сдана в эксплуатацию, необходимо проверить качество воды. Для этого следует отнести пробу воды в лабораторию либо СЭС. Одним из главных показателей загрязнения воды является коли-титр – общее микробное загрязнение. Если результаты анализов показывают минимальное содержание микроорганизмов, такую воду можно использовать в качестве питьевой.

Обычно минеральный состав воды из песчаной скважины дает хорошие результаты. Связано это с тем, что происхождение воды в песчаных горизонтах напрямую зависит от осадков, которые, в свою очередь, характеризуются небольшим содержанием солей почвы. А вот в составе артезианской воды находится большое количество растворенных солей, среди которых железо, нередко такая вода довольно жесткая.

Бурение песчаных скважин на воду, обслуживание и монтаж

Главная » Бурение скважин на воду » Бурение песчаных скважин

Наша компания занимается бурением песчаных, артезианских и промышленных скважин на воду уже многие годы. Водяные скважины, пробуренные нами, есть во всех районах Московской области и во многих районах близлежащих областей (Калужская, Тульская, Владимирская, Рязанская).

В настоящее время многие владельцы дачных участков и загородных домов и коттеджей столкнулись с проблемой водоснабжения. Оптимальное решение данной проблемы – бурение на воду. Учитывая рыночную стоимость бурения 1 погонного метра скважины, многие делают свой выбор в пользу бурения скважины на песчаный водоносный горизонт. По соотношению цена-качество такая скважина наиболее приемлема для тех, кто планирует строительство и вообще для удовлетворения хозяйственных потребностей.

Однако не везде есть песчаный водоносный горизонт, пригодный для строительства скважины!

Для того чтобы ответить на этот вопрос, необходимо обследовать соседские источники водоснабжения. Если у них подобные скважины (15-30м глубиной), то желательно выяснить, какова их точная глубина, дебит (то есть водоотдача) и возраст. Приходилось ли их чистить, да и вообще, были ли проблемы? Есть вопросы, которые касаются качества воды: не образуется ли осадок при кипячении или отстаивании? Делался ли химический анализ воды и что он показал? Если же такой возможности нет – позвоните нам; наш специалист подскажет возможно ли пробурить такую скважину на вашем участке ,исходя из места расположения населенного пункта и из личного опыта.

В Подмосковье вода может содержаться только в песке и известняке — в других породах ее также можно обнаружить, но в недостаточном даже для бытовых нужд объеме.

На 20% подмосковной территории водоносных песчаных горизонтов нет — например, в Каширском, Серпуховском и Коломенском районах. На севере и северо-западе (это тоже около 20% области) — в Дмитровском, Мытищинском, Сергиево Посадском, Талдомском, Истринском и Солнечногорском — песок почти повсеместно содержит воду. В остальных районах — «50 на 50».

Технология бурения песчаной скважины

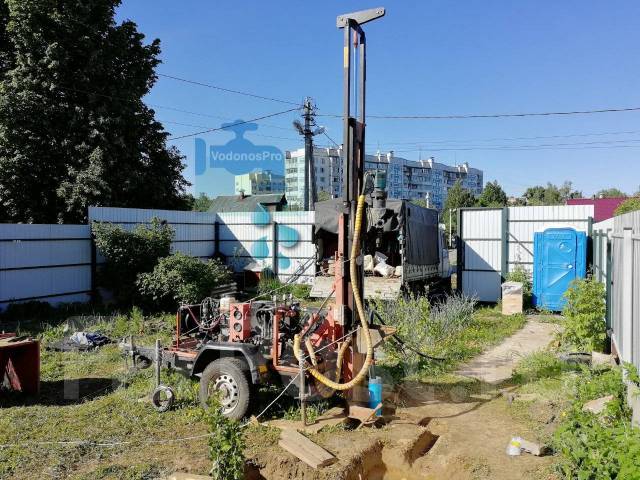

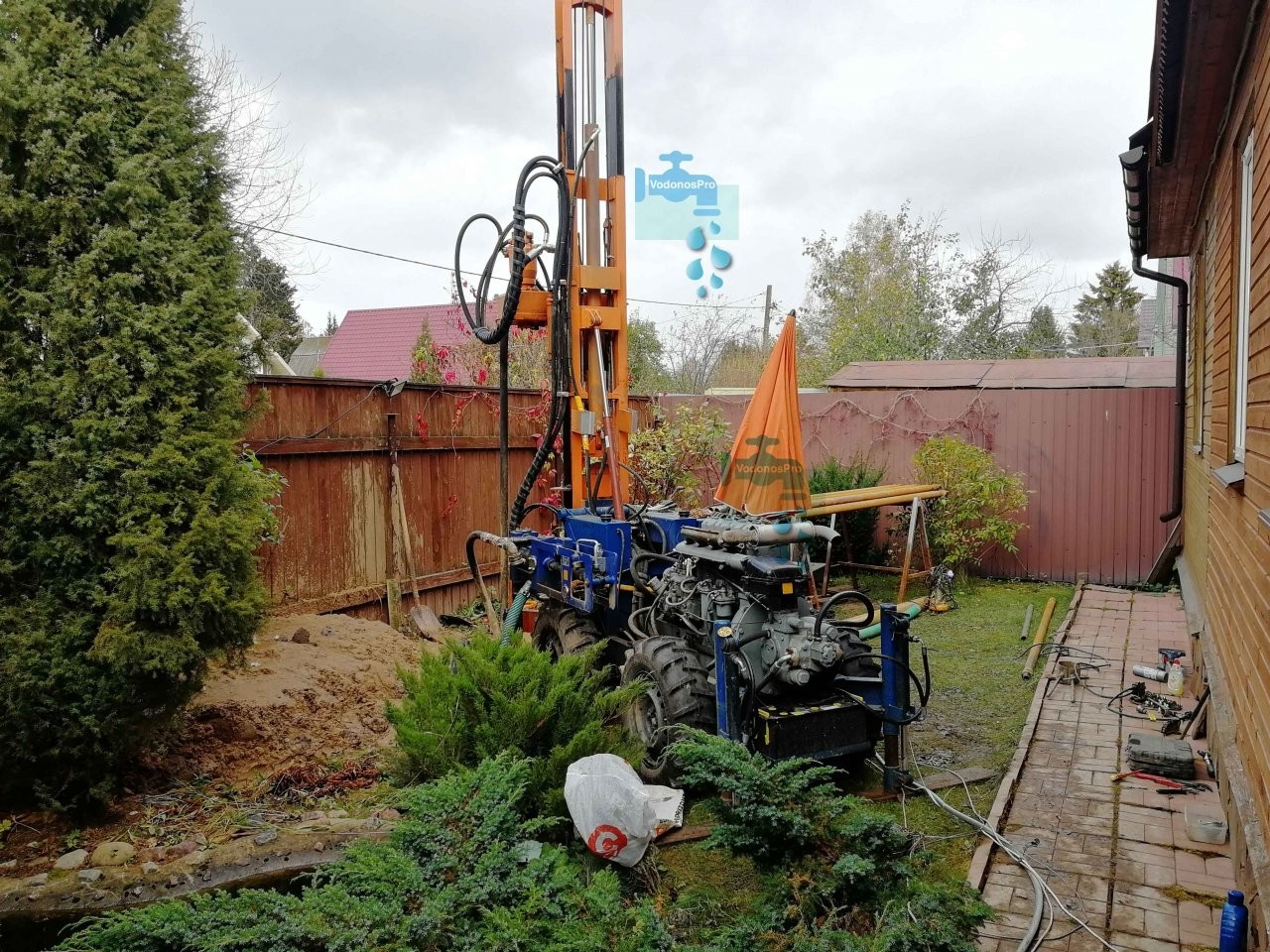

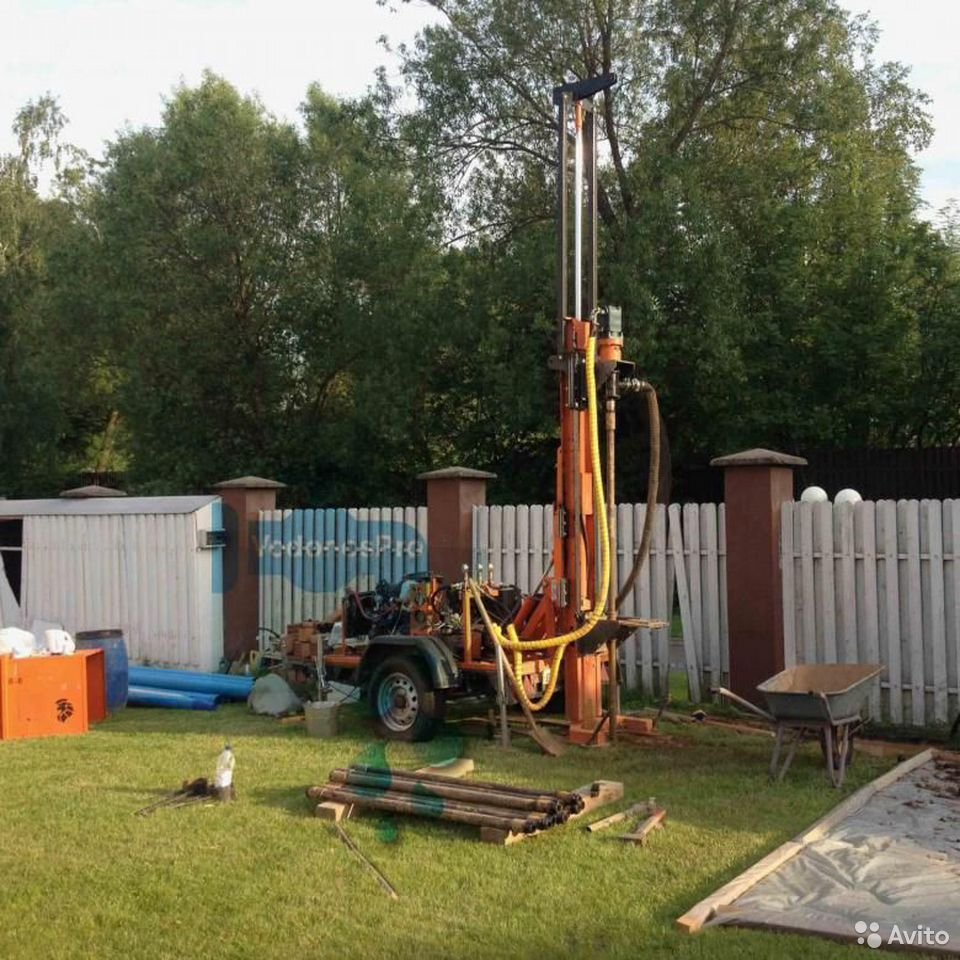

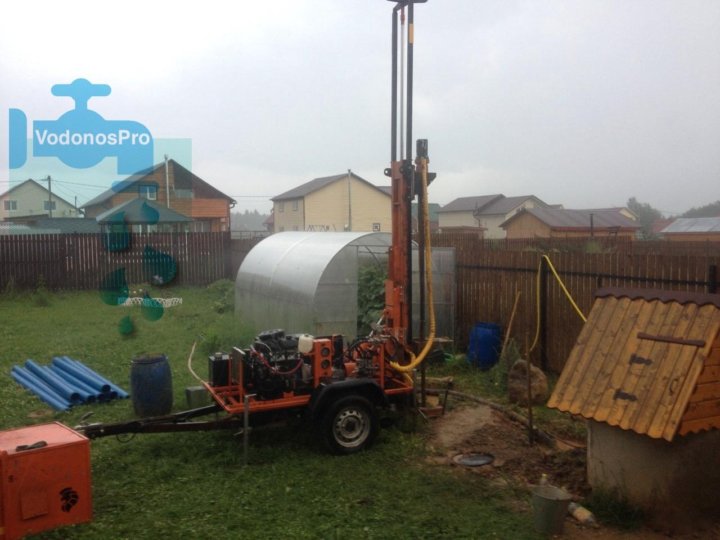

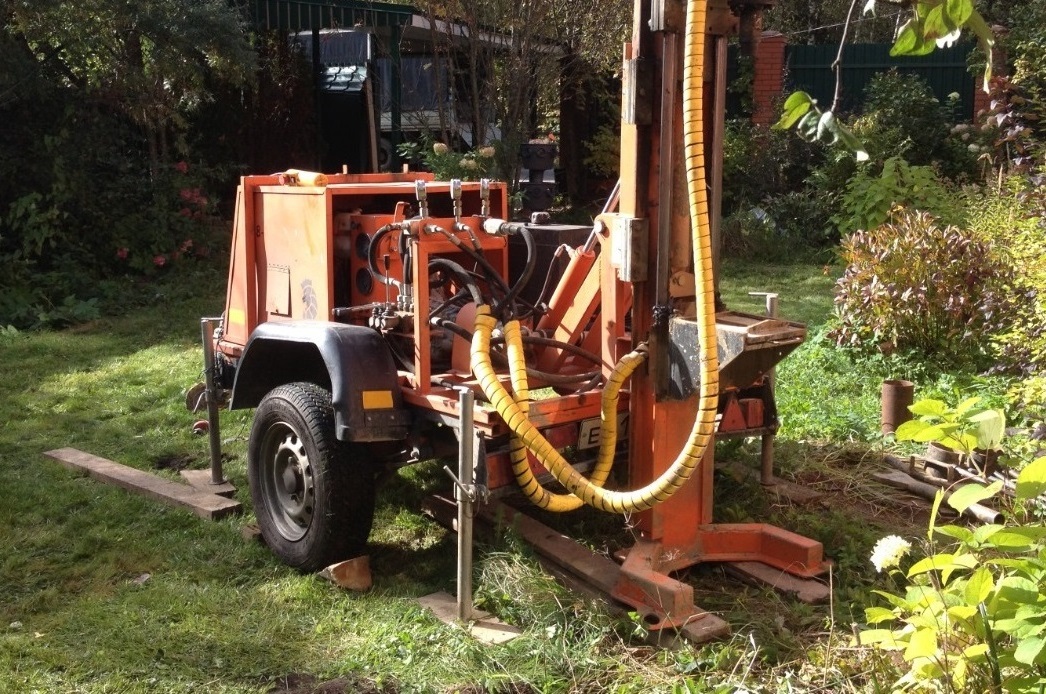

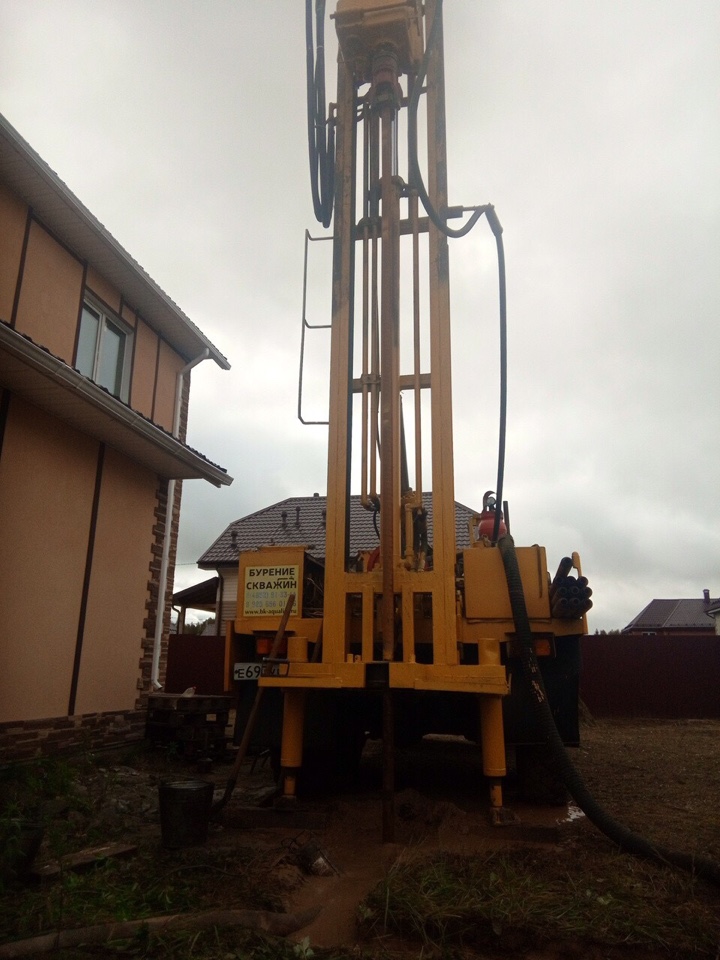

Обычно бурение таких скважин производится буровыми установками на глубину не более 30 м, хотя в некоторых районах, в зависимости от гидрогеологических особенностей местности, глубина скважины может быть гораздо больше.

Для песчаных скважин применяется шнековое бурение. Это похоже на то, как рыбаки сверлят лед: бурение производится при помощи лопастного долота. Разрушенная порода поднимается с забоя на поверхность по реборде(спирали) шнека.

В качестве эксплуатационной колонны применяются стальные трубы с резьбовым соединением диаметром 133 мм и толщиной стенки 4,5мм (можем предложить и другие конструкции скважин) под эксплуатацию насосами вибрационного действия типа «Малыш», «Ручеек» и т.п.

В интервале с водопроявлением устанавливается фильтр, который представляет собой перфорированную трубу, обтянутую сеткой галунного плетения П-56 (на «пылеватые» пески) из нержавеющей стали.

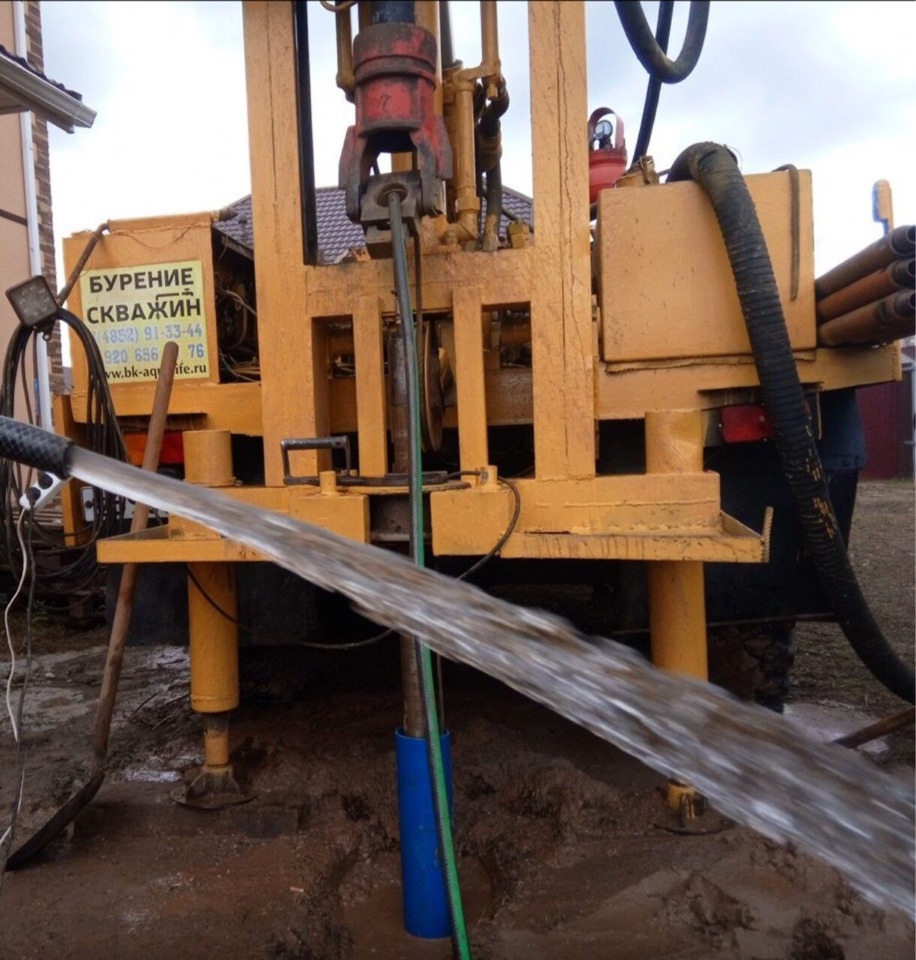

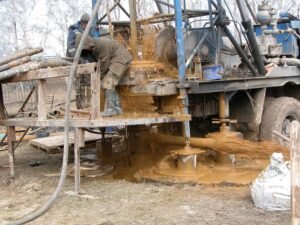

По завершении спуска колонны скважина прокачивается до визуально чистой воды.Остается лишь сделать бак- химанализ воды. Наши специалисты помогут подобрать систему очистки(если потребуется) и насосное оборудование. На нашем сайте представлена смета по обустройству песчаных скважин.

Песчаная скважина глубиной 20-30 м (однако в нашей практике были скважины и 10 и 45 м) дает от 0,6 до 2 кубометров воды в час. Для сравнения: коттедж постоянного проживания на семью из пяти человек с пятью точками водозабора во время максимального потребления может использовать свыше 1500л воды в час. При правильной эксплуатации песчаной скважины срок её службы можно продлить до 20 лет(известны случаи ,когда такие скважины работают уже 32года). Если песчаную скважину правильно обустроить, то её дебит может достигать 2000 литров в час.

Бурится песчаная скважина 1-2 дня. То есть, при желании, вода в вашем доме может появиться уже через несколько дней после звонка в буровую компанию. Главное не надо собирать никаких бумаг для лицензирования – песчаным скважинам оно не нужно!

Стоимость бурения фильтровой скважины гораздо меньше, чем цена строительства артезианской, а зачастую конечная стоимость такой скважины оказывается в 5-8 раз меньше!

Качество воды, как правило, хорошее. Песок – является хорошим естественным фильтром и адсорбентом, который фильтрует практически все органические соединения. Однако и в этом варианте бывает, что вода содержит в себе растворенное двухвалентное железо, которое на воздухе окрашивает воду в рыжий цвет. Чтобы не было разочарований в дальнейшем, скажем сразу: почти наверняка, вода из песчаной скважины ,как и из артезианской потребует дополнительной очистки. И к этому надо быть готовым. Система очистки только от железа — недорогая. Скорее всего это будет кассетный фильтр-обезжелезыватель со съемными картриджами.

Важно помнить, что глубина скважины не является залогом соответствия качества воды санитарным нормам (т.е.чем глубже скважина ,тем лучше вода). Общая проблема всех водных источников Московской области — высокое содержание железа.

Кому доверить бурение?

В настоящее время в Москве и области существует порядка 70 компаний, которые называют себя буровыми. Однако в действительности бурят скважины около десяти, остальные перепродают заказы и устанавливают оборудование: насосы, фильтры и водоочистку. Немало в сфере геологии и таких фирм и предпринимателей, которые только «учатся бурить», грубо нарушая при этом технологию.

Работа халтурщиков: пробурили песчаную скважину, опустили в нее трубы, порвав при этом о камни фильтровую сетку, в течение часа-двух прокачали скважину и уехали. Спустя месяц скважина забьется песком через порванный фильтр и перестанет работать. Поэтому будьте внимательны и осторожны при выборе буровой компании, хотя куда опаснее — небрежность рабочих, ведь именно от их квалификации и мастерства зависит успех строительства скважины.


Вероятность того, что в песчаной скважине будет вода, в некоторых районах:

Раменский район — 0.5
Домодедовский район — 0.8
Подольский районе — 0.25
Можайский районе — 0.6
Пушкинский район — 0.6
Истринский район — 0.8
Дмитровский район — 0.6
Люберецкий район — 0.8
Мытищинский район — 0.5
Балашихинский район — 0.9
Щёлковский районе — 0.8
Волоколамский район — 0.8
Воскресенский район — 0.4
Клинский район — 0.6
Коломненский район — 0. 2
Наро-Фоминский район — 0.9
Можайский район — 0.6
Орехово-Зуевский район — 0.5
Подольский район — 0.25

Получить более подробную информацию о песчаных скважинах и узнать о наличии воды на вашем участке Вы можете по телефону:

8 (495)729-00-25

Бурение скважин на воду на песок в Московской области

Преимущества и недостатки песчаных скважин

Бурение песчаных скважин по сравнению с артезианскими имеет свои плюсы:

  • Быстрота изготовления при минимальных затратах.
  • Владельцы небольших участков полностью обеспечивают себя водой.
  • Не требует обустройства колодца и лицензии на проведение работ.
  • Большой срок службы (10-15 лет) при условии бережной эксплуатации.

Немаловажную роль играет регулярность забора. Скважина будет служить долго, если пользоваться ей постоянно, но не в максимальном объеме. Забор большого количества воды приведет к истощению её запасов. К таким же последствиям приводит нерегулярное использование.

Главный недостаток данного способа — сложность определения водоносного слоя в точке бурения. Даже когда на участках, расположенных по соседству, источник будет найден, а расстояние до ближайшей скважины не превышает 20 м, это не является гарантией того, что вода будет у вас. Но низкие цены и быстрые сроки перекрывают риск неудачного бурения на песок. В случае неудачи заказчик заплатит за разведочные работы.

Основные минусы:

  • Меньший срок службы по сравнению с артезианскими скважинами.
  • Отсутствует возможность использовать мощные насосы.
  • Из-за близости песчаного слоя к поверхности земли, качество воды не всегда соответствует норме, так как не исключена вероятность загрязнения сточными и атмосферными водами.
  • Снижают производительность скважины сезонные колебания уровня грунтовых вод. Отсутствие поблизости природного водоема или летняя засуха могут привести к пересыханию источника.

Если песчаный слой тонкий и за ним следом идет глина, то она забьет фильтры и напор упадет. Тогда выход один — глубокое бурение.

Если проводить сравнение по степени защиты от загрязнений, то лидером будет артезианская скважина. Пористая структура известняка сама по себе служит хорошим фильтром. Поэтому вода содержит лишь те примеси, что находятся в известняке. Обычно это соли железа и минеральные соли. Для такой воды ограничиваются химическим анализом. При бурении песчаных скважин делают еще и биологический анализ.

Бурение скважин на песок

Песчаная водозаборная скважина (скважина на песок) бурится на песчаный водоносный  горизонт (пласт). В зависимости от района производимых работ и геологического строения конкретного  участка, глубина данного горизонта может быть в пределах 15-100 метров.  Дебет (водоотдача) такой скважины прямо пропорционален размерности песков, слагающих данный горизонт. Чем крупнее пески, тем больше воды может «дать» такая скважина.



Для фильтрации воды от песка из скважин данного типа, используют сетчатые фильтра, изготовленные из нержавеющей сетки с  ячейкой, как правило, 0,25 мм. От того, насколько правильно будет изготовлен  скважинный фильтр, зависит водоотдача (дебет) водозабора. Такой фильтр способен прослужить от 3 до 10 лет, после чего он засоряется и нуждается в чистке. После очистки фильтр может прослужить еще несколько лет, после чего процедуру чистки придется повторить.



Как правило,  дебет  песчаных скважин варьируется в пределах 0,3-3,0 м3. в час, что вполне удовлетворяет водопотреблению одного дома. Многолетний анализ качества воды данного горизонта, говорит о превышении в ней  таких химических элементов, как железо и марганец. В технических целях, такую воду, можно без проблем использовать. Если же  вы хотите добиться от такой воды питьевого качества, то мы сможем произвести комплекс мероприятий по водоочистке.



Песчаная скважина более проста в устройстве и имеет меньшую стоимость, по сравнению с артезианской скважиной, но не настолько производительна и долговечна. Однако, при условии, соблюдения рекомендаций по использованию данного типа водозаборных скважин от компании АкваСтройМонтаж, вы можете быть уверены, что скважина вам прослужит не один десяток лет.



Преимущества и недостатки песчаной скважины относительно артезианской



Преимущества:



1) Ниже стоимость бурения скважины

2) Бурение песчаных скважин происходит быстрее.



Недостатки песчаной скважины:



 1) Меньшая долговечность.

 2) Ниже производительность.

 3) Заиливание скважины при нерегулярном использовании.

 4) Возможно загрязнение водоносного горизонта различными поверхностными водами (некачественными системами канализации, коллекторами и т.п.).




















Проконсультироваться и заказать бурение скважины  вы можете в нашей компании «АкваСтройМонтаж»



— по телефону: 8 (812) 945-12-11



— отправив заявку ЗАЯВКА



— заказав Обратный звонок



Сделать предварительный расчет стоимости скважины и получить скидку можно в Калькуляторе скважины.







Процесс бурения водозаборной скважины на песок





Для просмотра видео, включите пожалуйста JavaScript, и удостоверьтесь, что ваша версия браузера поддерживает HTML5 видео.



Подробное описание технологии бурения скважины на песок.

Бурение песчаных скважин на воду


Песчаная скважина: ее преимущества и недостатки

Чтобы обеспечить частный дом водой высокого качества, один из лучших вариантов – скважина на песок. Такими скважинами могут быть также и артезианские колодцы, которые отличаются большой глубиной. Она превышает 50 метров. Также песчаная скважина может быть и гораздо меньшей глубины. Очень часто делают такой тип конструкции до первой водоносной жилы. Все типы имеют свои особенности и отличия, которые заключаются в разной производительности, а также использования буровой техники. Кроме того, срок службы скважины на песок в обоих случаях также имеет свои отличия.

Если Вы хотите обеспечить водой неплохого качества небольшой дом или загородный участок, использовать воду для выращивания культур, полива цветов, тогда скважина на песок отлично подойдет. Но если вы хотите получить большое количество воды самого высокого качества, тогда нужно делать артезианский колодец.

Что нужно знать

Если же Вы решили, что воды из скважины в песках будет достаточно, нужно знать некоторые нюансы. В противном случае у Вас ничего не выйдет. Если Вы знаете технику бурения, тогда сделать скважина на песок своими руками возможно.

Прежде чем начинать работу, нужно провести геологическую разведку. Она представляет собой бурение на небольшую глубину. Это нужно для того, чтобы точно знать, на какой глубине залегает водоносная жила. Одна из главных особенностей песчаной скважины заключается в том, что вода не должна быть глубже, чем 30 метров. Если же источник находится глубже, тогда нужно бурить артезианскую скважину.

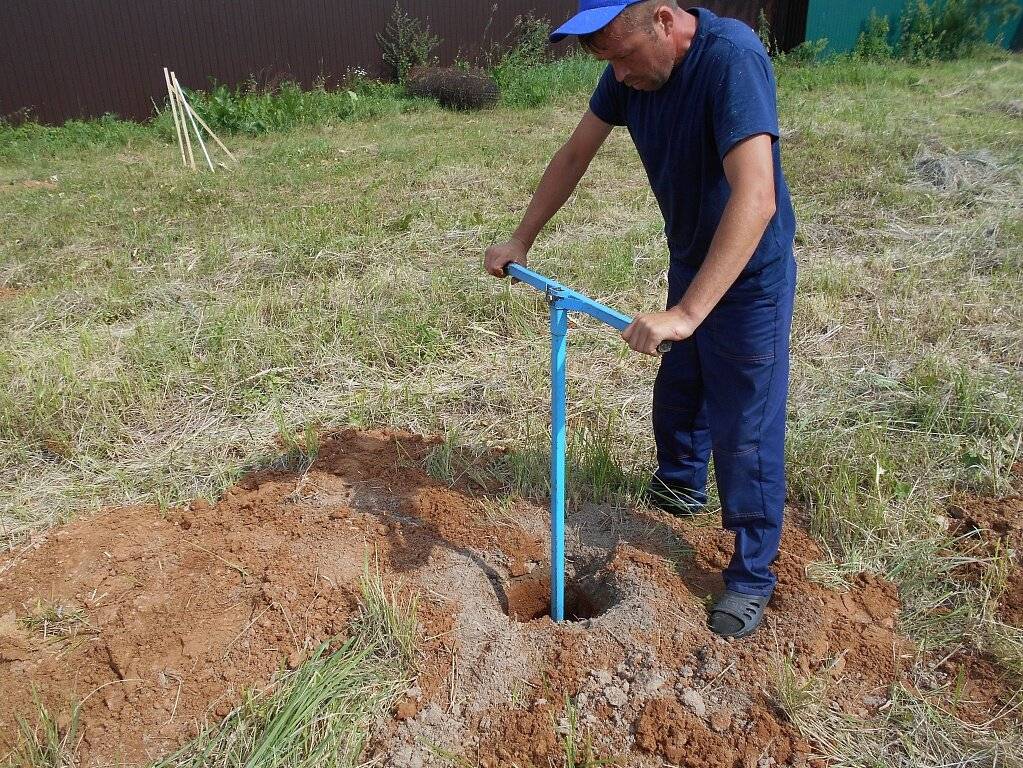

Чтобы сделать неглубокую скважину, подойдет шнек и даже садовый бур. Такое оборудование способно пробурить отверстие в почве на небольшую глубину. Но при этом нужно быть очень внимательному, если же в процессе бурения наткнулись на твердые породы, тогда нужно работу остановить, поскольку есть угроза, что оборудование может сломаться.

Не нужно надеяться на то, что если у соседа по участку есть вода на песке, то она будет и у Вас. Нередко бывает, что количество жидкости в водоносной жиле немного, её не будет хватать на две скважины.

Один из негативных моментов заключается в том, что очень большое воздействие имеют поверхностные воды грунта. Поэтому нужно понимать, что в зависимости от погоды, качество воды может быть разным. В период заливных дождей или таяния снега, качество воды может значительно ухудшаться. Для того чтобы обеспечить качественной водой в достаточном количестве свой дом, нужно установить очистительную систему. Фильтры, которые ставятся на дно скважины, требуют регулярной очистки. Чистить их придется минимум один раз в год.

Также негативный момент заключается в том, что когда сломалась система фильтрации такой скважины, заменить её будет невозможно. Единственный выход из сложившегося положения – делать новую скважину.

Сколько будет использоваться скважина прямое влияние имеет то, как Вы её будете эксплуатировать. Если решили сделать скважину на дачном участке, где живете только в теплое время года, другими словами, делаете забор воды нерегулярно, то в будущем скважина будет заиливаться, а через некоторое время станет совсем непригодной для того, чтобы из неё брать воду. Тогда лучше делать сразу артезианскую скважину. Она не будет заиливаться и может использоваться для забора воды периодически.

Как сделать скважину на песок

Если правильно сделать скважину, тогда можно ожидать воду высокого качества и в достаточном количестве. Очень важно выбрать правильное оборудование и установить его.

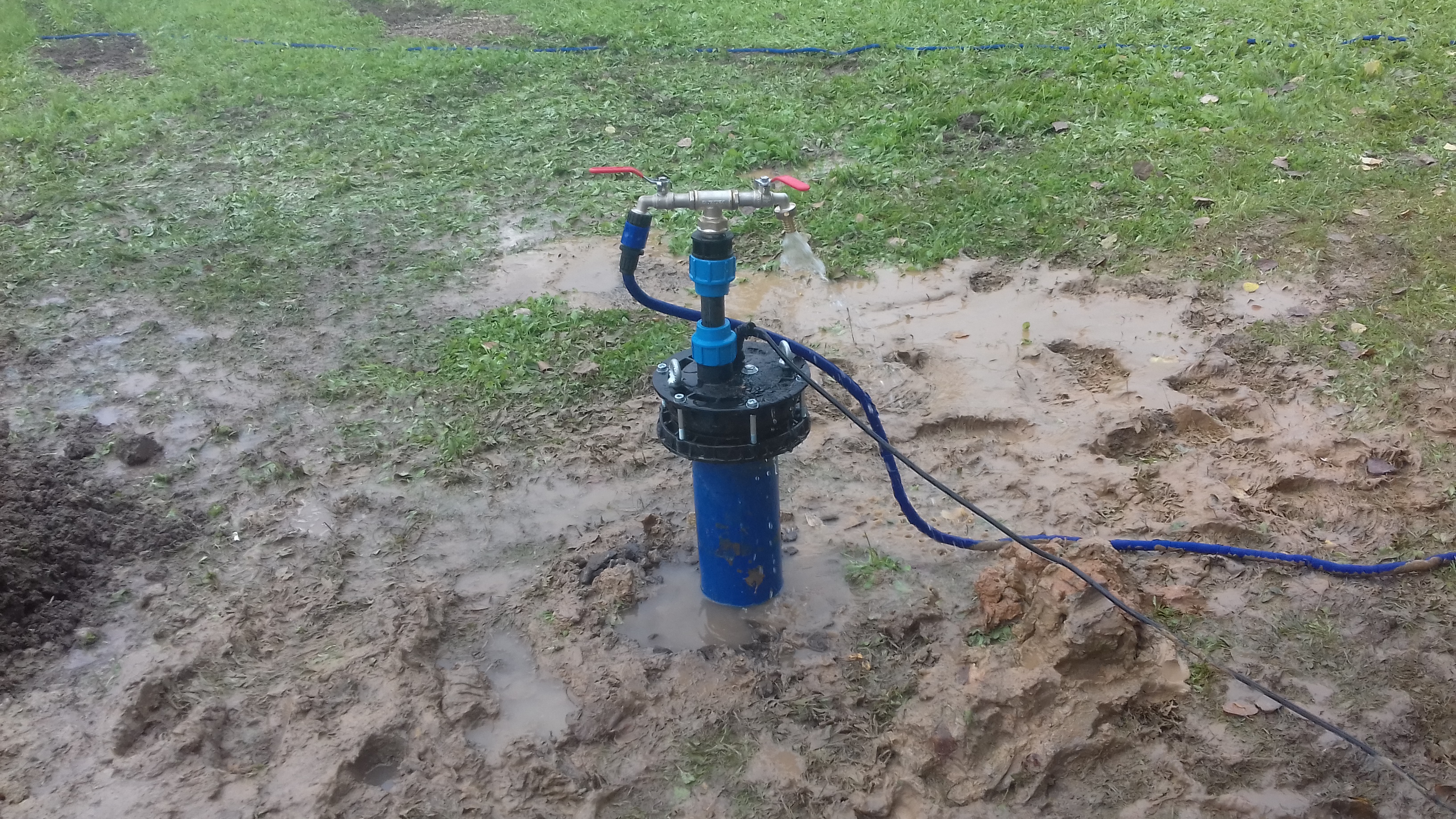

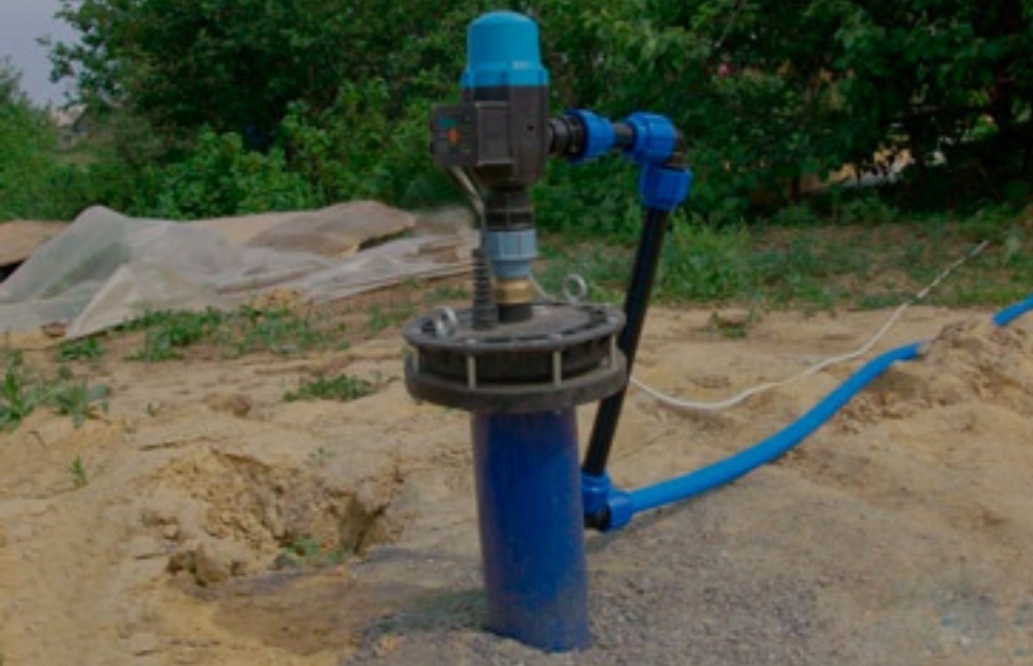

Главными составляющими скважины на песок являются обсадная труба. Для этого лучше использовать сталь или пластик. Нужно обеспечить хорошую защиту от попадания внутрь грязи, пыли, атмосферных осадков и животных. Не менее важным является и насосное оборудование. Для подачи воды монтируется трубопровод. Сверху устанавливают оголовок.

Низ обсадной трубы должен быть с очистительным фильтром. Выбирать такое оборудование нужно таким образом, чтобы оно подходило к химическому составу воды.

Вода должна подаваться в помещение по трубопроводу. Его лучше сделать в грунте на глубине ниже промерзания. Насос нужно выбирать таким образом, чтобы он мог подавать воду на нужную высоту. Это зависит в первую очередь от глубины скважины, а также, на какой этаж будем закачивать. В случае если скважина не глубже 8 метров, тогда вполне подойдет и поверхностный насос. Если имеем дело с более глубокими скважинами, тогда нужно покупать погружной.

Преимущества

Скважина на песок имеет немало достоинств. Одним из самых важных является то, что такую скважину можно обустроить очень быстро. Не нужно больших финансовых вложений и физического труда. Если нужно небольшое количество воды, например, в загородном доме, тогда можно рассчитывать на достаточное количество жидкости. Чтобы сделать скважину такого типа не нужно получать никаких разрешений, что также исключает дополнительных финансовых затрат и времени. При правильном использовании и подборе хорошего оборудования, можно рассчитывать на то, что скважина прослужит много лет.

Процесс бурения

Если Вы хотите пробурить скважину в первом водоносном слое, тогда можно использовать даже шнековое оборудование. Как правило, достигнуть водоносной жилы можно всего за два дня и даже за день.

Сразу же, как только добрались до воды, в отверстие нужно опустить трубу. Обсадная колонна будет в диаметре чуть более метра. На нижний конец трубы нужно установить фильтр и хорошо его закрепить. Он нужен для того, чтобы очищать воду от примесей.

Выбор фильтра

Чтобы получить воду высокого качества, использование фильтра обязательно. Он также защищает оборудование от поломок. Это означает, что выбор фильтра – задача ответственная.

Прежде чем выбрать фильтр, нужно знать, что обустраивать песчаные скважины нужно только сетчатым фильтром. Чтобы фильтр работал хорошо, размер ячеек должен быть меньше размера песка.

Сетчатый фильтр для скважины

Лучше всего, если Вы купите фильтр, изготовленный из нержавеющих металлов. Оцинкованные и пластиковые лучше не покупать. В первом случае они вредят здоровью, а во втором быстро выходят из строя.

Лучше всего обратиться за помощью к специалисту. Профессионал подскажет, какой фильтр лучше подойдет в Вашем случае.

Выбор насоса

Чтобы подача воды была регулярной, жидкость накачивалась быстро, нужно купить правильное насосное оборудование. Важный момент заключается в том, что при небольшой глубине, лучше всего подойдет поверхностный насос. Главный принцип его работы заключается во всасывании жидкости. Если имеем дело с глубокими скважинами, тогда приобретайте погружной.

Поверхностный насос для скважины

Выбирая насос, обращайте внимание на то, поступает ли в трубу песок, какого диаметра обсадная труба, количество воды, давление. При выборе насоса, как и в случае с фильтром, лучше обратиться за советом к специалисту.

Скважина на Песок: Как Выполняется Бурение, Раскачка | Мой колодец

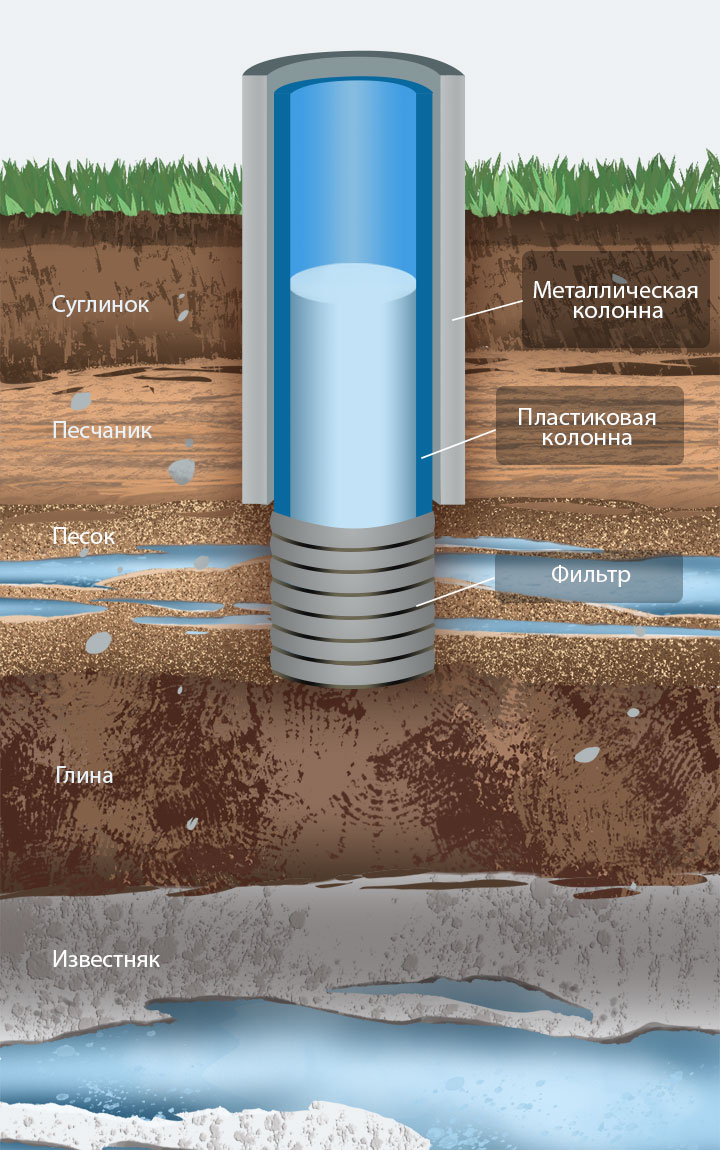

Устройство скважины на песок

Устройство скважины на песок не такое сложное, важно все делать по порядку и придерживаться технологии. Срок службы такой конструкции достаточно велик и полностью себя оправдает.

Здесь будет предложена инструкция для выполнения этой работы. Видео в этой статье продемонстрирует правильный ход выполнения этой работы.

Бурение скважины на песок

Скважина делается на песок или на известняк. Цена зависит от глубины залегания воды. Но если на вашем участке имеется скважина, но вода в ней не такая чистая и с привкусом, в этом случае не обязательно проводить капитальные ремонтные работы. Мы постараемся вам помочь и дать подробную информацию о возможном устранении таких неприятностей.

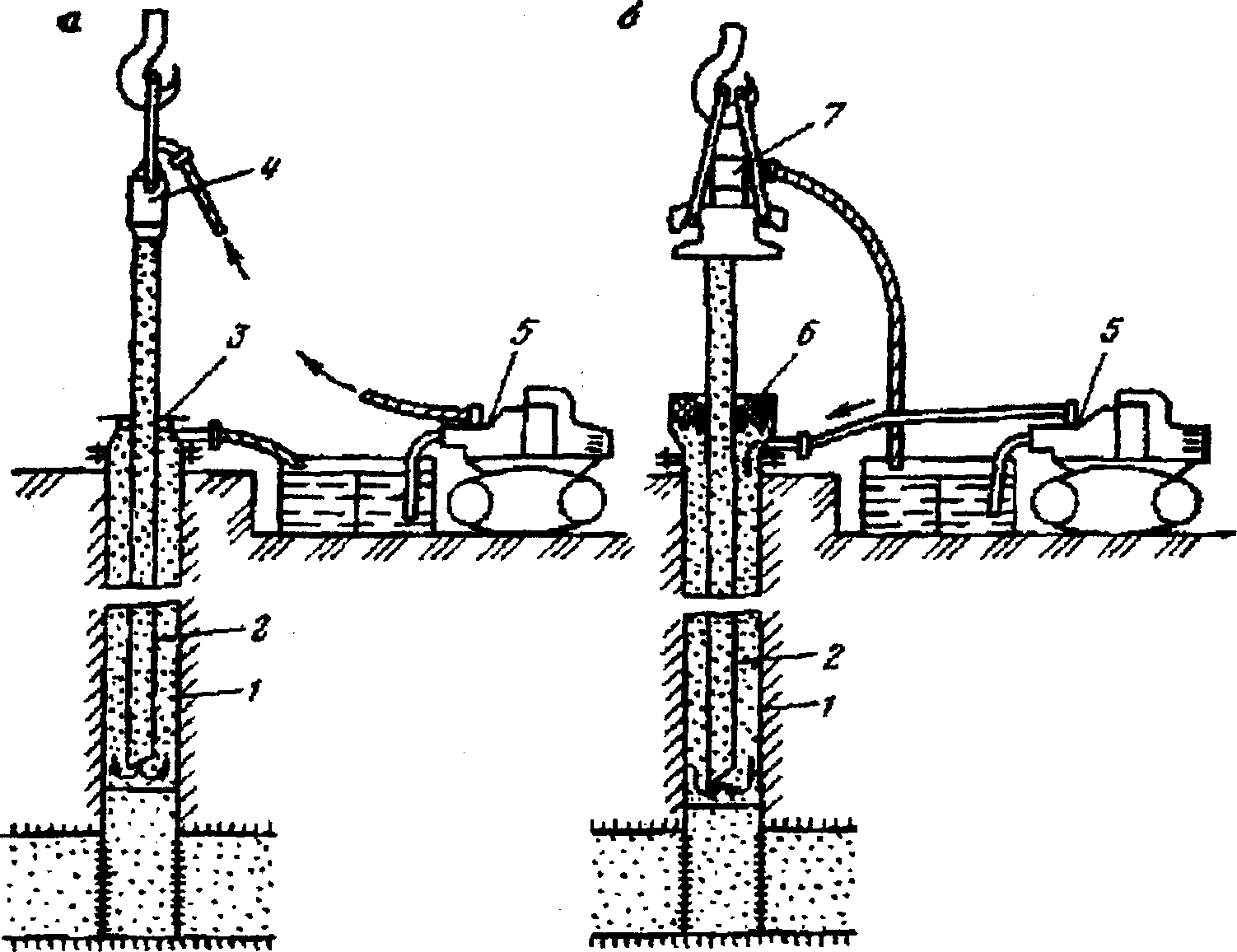

Схема изготовления скважин

Воду из скважины можно использовать для питья тогда, когда:

  • Сверху вода прозрачная и чистая на глубине более 30 см.
  • В воде нет примесей с нитратами до 10мг/л.
  • В одном литре воды не содержатся больше 10 штук кишечных палочек.
  • Оценка воды по вкусовым качествам и по запаху не должна превышать 3 баллов из 5 по шкале.

Внимание: Чтобы узнать эти параметры оценки, нужно обратиться в санитарную эпидстанцию и провести специальный анализ воды.

Вся работа должна выполняться согласно определенных правил, которые давайте рассмотрим более детально. Еще до начала выполнения бурения скважин следует определить залегание воды. От этого будет зависеть и цена работ и силы, которые будут затрачены. Итак:

  • При залегании водоносного слоя на глубине до 20-ти метров, работа может делаться полностью самостоятельно;

Внимание: При залегании водоносного слоя свыше 20-ти метров не стоит делать эту работу вручную. В этом варианте будет проще и безопаснее прибегнуть к услугам специалистов. Здесь уже потребуется и более дорогое оборудования и достаточная квалификация.

  • Сразу определяемся и с диаметром отверстия скважины, он должен быть не менее 12-ти см. Этого размера будет достаточно для применения бура в 150 мм;
  • Правильно делаем подбор и места. На жиле находим наиболее низкое место. Только надо еще и обратить внимание и на источники загрязнения, их не должно быть. Если такого места нет, тогда лучше отказаться от бурения скважины на песок, а сделать артезианскую, она будет дороже, но и качество воды будет соответствовать всем нормам.
Пробиваем скважину собственноручно

Для начала ознакомимся с информацией:

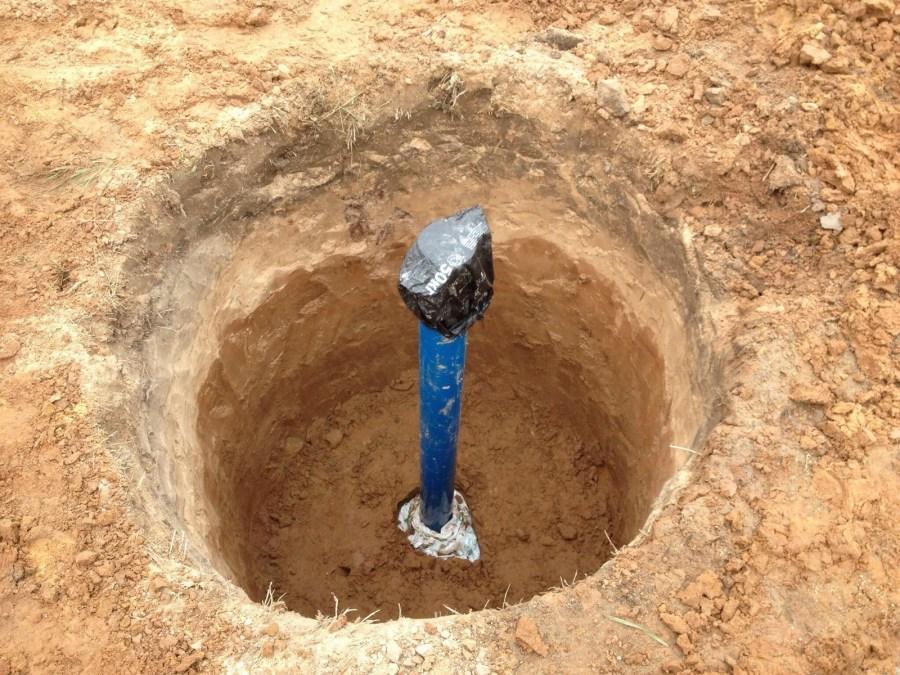

  • Необходимо выкопать котлован в глубину от 2 метров и по диаметру в 1,5 метр. Это нужно для того, чтобы верхний рыхлый слой земли не осыпался;
  • Стороны котлована укрепляем досками. Для бурения скважины потребуется использование колонки и буровой вышки, на которую подвешивают саму колонку предположительно в центре скважины;
  • Под буровой колонкой понимают штанги, которые удлиняются при бурении с помощью муфт-переходников. Буровую головку монтируют у основания колонки.

Внимание: Вышка может быть сделана из материалов, которые имеются в наличии: бревна, трубы, металлический уголок или швеллера.

  • Вышка выглядит в виде треноги, в которую закреплена лебедка. В случае неглубокого залегания воды, скважина бурится без вышки. Для этого понадобятся недлинные штанги до 1,5 м. В случае бурения скважины с вышкой, штанги выбирают до 3 метров длиной.
  • Все инструменты должны быть сделаны из углеродистой стали. От качества почвы зависит метод бурения и подбор инструментов.

Треногу вполне можно сделать и самостоятельно. Это выполняется следующим образом:

Изготовление треноги

  • Нам понадобится три бруса с диаметром до 20-ти см. Правда можно применить и три трубы из металла. Их длинна должна быть порядка около 5-ти метров:
  • Делаем раскладку дерева или труб на земле в виде треугольника, это будет наиболее оптимальная конфигурация;
  • По краям делаем отверстия, они понадобятся для крепления трубы, она должна свободно проходить. Обратите внимание на жесткость конструкции, она должна быть на высоте;
  • В отверстия вставляем трубу и жестко крепим. Но они не должны у нас разъехаться при нагрузке;
  • Теперь фиксируем лебедку, она устанавливается в месте где ноги сходятся в единое целое;

Внимание: Если вы применяете механическую лебедку, тогда вверху треноги крепится блок, к которому и крепится лебедка.

При бурении пользуются буровыми головками, такими как:

Применяем в работе буры

  • Спиралевидный бур. Им пользуются, чтобы пробурить глиняную почву. По размеру бур внизу должен быть от 45 до 85 мм с диаметром лезвия от 258 до 290 мм.
  • Долото-бур.Необходим во время ударного бурения скважины. По форме он бывает плоским, крестообразным и тому подобное.
  • Бур в форме ложки. Имеет форму металлического цилиндра с продольной прорезью или в виде спирали, бур похож на эксцентрик. Предназначен для работы в глине с песком, в суглинках и песчаной глине. При одном повороте буром осуществляется углубление в скважину до 40 см. Бур имеет длину примерно 700 мм с диаметром от 70 до 200 мм.
  • Желонка-бур.С помощью такого бура достают рыхлую почву ударным методом. Желонки для скважин бывают обычными и поршневыми. Первая сделана из 3-метровой трубы. По внутреннему диаметру желонка должна быть от 25 до 96 мм, по весу 89-225 кг и по внутреннему диаметру от 95 до 219 мм.

Внимание: Процесс бурения по сути является циклическим, при этом происходит периодическая очистка инструмента для бурения от излишков земли. Бур полностью очищают только изъятием его из скважины. Если штанги длинные, тогда они из скважины тяжело вынимаются.

Процесс бурения скважины вручную

Настал момент приступить к бурению скважины. Для этого необходимо использовать спиралевидный бур (шнек или змеевик из металла). На практике проверено, что применение простого ледоруба для рыбалки будет уместно. Такой способ бурения скважины – один из самых недорогих.

Для работы вам потребуются некоторые инструменты и материалы, такие как:

Делаем бурение скважины

  • Шнек является основным инструментом в использовании. Заводские кромки на буре оснащают специальными резцами, которые необходимо приварить электрической или газовой сваркой. Как вариант для резцов можно использовать заточенные напильники;
  • Трубы из стали диаметра 25 мм для коленьев-удленнителей;
  • Прицеп для автомобиля и садовая тележка, чтобы вывозить землю, а также лопата;
  • Шланг с насосом, чтобы “раскачать” скважину;
  • Стол повыше или козел, на который можно становиться;
  • Специальная конструкция, чтобы отсеивать гравий;
  • Гравий помельче, чтобы засыпать им скважину.

Внимание: Перед процессом бурения подготавливают обсадные трубы: сверлят в стенках отверстия-перфорации.

  • Отверстия должны находиться выше 0,5 м снизу трубы, их просверливают в самой трубе с расстоянием 1,5-2 м. Отверстия в диаметре должны соответствовать 5-7 мм.
  • Дополнительно следует подготовить направляющие, которые сделаны из брусков, их крепят к трубе. Бруски необходимы для отцентрирования трубы в скважине, выполняется одинаковый зазор между трубой и скважиной для равномерной засыпки гравия.
  • Перед началом бурения место, где будет находиться скважина, нужно выровнять. Затем в земле следует вырыть ямку на глубину 40-60 см, чтобы направить бур. После этого можно приступать непосредственно к бурению.

Фиксируем вхождение бура

Внимание: Для выполнения бурения закрепите фиксаторы, которые не позволят буру отклоняться в другом направлении.

Итак:

  • На начальном этапе поворачивать бур под силу и одному человеку, впоследствии для вращения бура нужно будет еще один-два помощника. Углубляясь в землю, бур поворачивается уже труднее. Чтобы он вращался легче, следует в отверстие скважины доливать воду –  это размягчит почву.
  • Когда бур провернется несколько раз, его нужно поднять и очистить от налипшей почвы. Землю лучше сразу убирать с места работы, чтобы она не мешала. Шнековое бурение продолжаем, пока ручка бура не упрется в поверхность земли. Затем, чтобы продолжить бурительный процесс, бур следует нарастить новым коленом.

Внимание: Когда вы нарастили рукоять бура, осуществлять бурение данным инструментом с поверхности грунта будет тяжело, поэтому вам потребуется возвышение — стол или козлы. Это следует сделать заранее.

  • Для вращения бура можно использовать газовый ключ под номером 3. Продолжаем бурение, добавляя новые колена до достижения буром водоносного слоя. Определить его не трудно – извлекаемый грунт будет наполнен влагой.

Внимание: Здесь бурение опасно, поскольку бур может затянуть в почву, поэтому влажную землю следует извлекать осторожно, небольшими порциями.

  • Чтобы в буровую скважину не попали грунтовые воды из верхнего слоя земли, нужно углубить скважину ниже слоя глины. До того как вы поместите трубу в отверстие скважины, следует 3-4 раза вытащить и опустить штанги бура, прочищая этим скважину.
  • Опустили трубу в скважину, теперь необходимо засыпать щель между трубой и скважиной мелким гравием.
Бурение с постепенным опусканием

В этом варианте выполнения работы обсадная труба опускается постепенно. При таком выполнении работы отверстие трубы должно позволять свободно походить буру. Он должен свободно опускаться и подниматься:

Внимание: При применении такой технологии, после вытаскивания трубы из скважины, она чистится и после этого ее надо немного подбить кувалдой.

  • После достижения водоносного слоя бур немного заглубляется. Самое главное не перекрыть доступа к поступлению воды;
  • После этого в трубу опускаем фильтр для воды, его надо приобрести заранее;
  • После бурения и установки скважины (если это делается без применения фильтра), ждем около часа. За это время вода становится уже прозрачной и чистой;
  • После этого берем пробу воды и относим для анализа в лабораторию. Мы должны убедиться в качестве жидкости;
  • На следующий день после установки скважины проверяем дебет сделанной скважины. Он должен составлять несколько кубов в час;
  • Теперь делаем цементный раствор и заливаем промежуток между грунтом и трубой. Это предохранит скважину от проникновения дождевой и талой воды;
  • Теперь делаем крышку на скважину.

Очистка (раскачка) скважины

Для очистки самодельной буровой скважины от грязи применяется, как правило, мощный центробежный насос. Конечно, можно использовать и вибрационный насос, но очищение при помощи него лишь затянет время. Итак:

  • Для того, чтобы вибрационный насос, имеющий небольшую мощность, мог очистить скважину скорее, следует его поднимать и взбалтывать воду, что не позволит твердым частицам опуститься на дно.
  • Во время очистки буровой скважины, гравий, который засыпался между трубой и скважиной, будет немного оседать, поэтому потребуется его досыпка время от времени. Скважина чистится, как правило, длительное время, воды тратиться много, поэтому следует продумать отведение воды.
  • После окончания очистки в скважину устанавливается насос для постоянного ее использования.

Сколько служит песчаная скважина

Продолжительность эксплуатации скважины на песок зависит от нескольких факторов:

  • Мощность водоносного пласта. Чем она больше, тем дольше вам удастся добывать воду.
  • Фракции песка, из которых состоит пласт. Чем они мельче, тем хуже песок отдает воду и тем скорее произойдет заиливание, засорение фильтра. Поэтому ещё до бурения желательно выяснить все о геологической структуре земли на участке, чтобы правильно подобрать фильтр и глубину, на которой он должен располагаться.

Фильтровая часть обсадной трубы

  • Регулярность использования. Она заиливается гораздо быстрее, если ею не пользоваться постоянно. Инструкция по эксплуатации рекомендует регулярно откачивать из неё воду, чтобы продлить срок службы.

Совет. Не стоит бурить скважину на песок на дачном участке, если вы пользуетесь дачей только во время летнего сезона.

Теперь вы знаете, как выполняется такая работа. После полной установки можно приступать к подключению воды к помещению. Об этом вы можете прочесть уже в следующих статьях. Фото поможет вам разобраться в правильном выполнении работы.

Page 2

Бурение внутри замкнутого пространства

Как в киндер-сюрпризе и шоколад, и игрушка, а здесь был колодец, и появилась скважина в колодце, то есть два в одном. Когда возникает необходимость в проведении таких работ, почему владелец идет на то, что колодца у него уже не будет? И почему заказчики обращаются с просьбой пробурить скважину на воду внутри имеющегося колодца или неглубокой, старой скважины. Эта нестандартная скважина внутри колодца не вызывает удивления у исполнителей таких работ и мотивы, обращающихся к ним заказчиков, считаются обоснованными. Кто-то желает сэкономить пространство участка, использовать старые коммуникации, а не тянуть новые, кто-то не имеет возможностей тратить дополнительные финансовые средства.

Технология такого бурения

Бурение скважины в колодце производится практически везде. Правила работ остаются те же, предпочтительнее выполнять работу при низком уровне воды и небольшом её расходе, то есть в осенне-зимний период. Попытки многих обустроить скважинный колодец своими руками закончились неудачей:

  • Допускаются ляпсусы, негативно влияющие на бесперебойное снабжение. В таких работах нужен наработанный опыт, определенные навыки и специальные инструменты.
  • Необходимо сразу отметить, что бурение скважины в уже готовом сооружении может обойтись несколько дороже, чем просто выполненные работы с «нуля». За счёт чего идет удорожание?
  • Инструкция по расчетам стоимости скважины начинается всегда от поверхности земли.
  • Бурение скважины внутри замкнутого пространства требует дополнительных материальных затрат от исполнителя, что естественно удорожает себестоимость погонного метра.
  • Стоимость увеличивается из-за удлинения рабочего времени исполнителей, чем при выполнении обыкновенной скважины.
  • Бурение скважин в колодце производят организации, занимающиеся проектированием, ремонтом, бурением и ликвидацией артезианских сооружений. Таким организациям лицензия не нужна, они руководствуются в своей деятельности Федеральным законом №128-03 от 08.08.2001, поэтому требовать предъявления лицензии у фирмы не обязательно.
  • Физические лица лицензию на добычу подземных вод не оформляют, если вода добывается из первого от поверхности земли водоносного горизонта.

Внимание: Юридическое лицо желающее получить лицензию подаёт определенный пакет документов, включающий уставные документы, различные свидетельства, положения о предприятии, справки из налоговых служб и бухгалтерии.

  • Технология работ включает в себя обыкновенную буровую установку и выполняется роторным бурением с помощью промывки.
  • В колодце устанавливается металлическая труба, соответствующего диаметра буровому инструменту (кондуктору), обычно она берется 200-300 мм.
  • В дно готового колодца труба забивается «бабой», или продавливается гидравликой. Для этого необходима буровая установка или кран. Буровые установки базируются на грузовом автомобиле, поэтому очень мобильны и доставляются без проблем в нужное место.
  • Далее внутри трубы выполняется бурение с промывкой, колодец выполняет функцию приямков для бурового раствора и шлама. После таких действий колодец утрачивает свое предназначение, как источника чистой питьевой воды и не пригоден для использования.
  • Просматривая видео в этой статье, убеждаешься в отсутствии длительного описания данного процесса. Подъехали, забили трубу, пробурили, прокачали, похвалили заказчика, уехали умельцы довольные выполненной работой.
Какие особенности надо знать

Различные приемы бурения

 Итак:

  • Как сделать скважину в колодце знает каждый, надо пробурить буровым инструментом или буром большого диаметра.
  • Приемы используются разные – вращение на фото, долбление, с водой и без неё.
  • Работы производятся с дощатого настила, с земли или на вышке.
  • Бур вставляется в обсадную трубу и предохраняет шаху от грунта. С самого начала бурения работы ведутся в обсадной трубе.
  • Инструменты подбираются в зависимости от структуры грунта.
  • В песчаной почве используется желонка и ложка.
  • Пески-плывуны проходят с применением длинной желонки в обсадной трубе.
  • Породы, содержащие большинство гравия и гальки бурят с долотом и желонкой в обсадной трубе.
  • Твердые глинистые породы поддаются зубильному долоту, желонке или буровой ложке, змеевику. В данном случае обсадная труба может не использоваться.
  • Мощность водоносного слоя определяется по резкому скачку уровня воды в скважине.
  • При малой мощности водоносного слоя, он проходится желонкой. Обсадные трубы должны достигать водоупорного пласта.
  • Дальнейшая проходка выполняется шлямбуром меньшего диаметра. Этот прием позволяет войти в более мощный водоносный пласт.
  • После окончания бурильных работ, шурф заполняется грунтом и производится его утрамбовка.
  • Защитой насоса будет служить фильтр.
  • Существует несколько видов фильтра, устанавливаемых в буровом колодце.
  • Фильтр устанавливается не сразу, предварительно очищается скважина, промеряется её глубина.
  • Практика показывает, что лучше всего фильтр доставляется до места на водопроводной трубе, длина которой составлена из нескольких отрезков, но равняется глубине скважины.
  • После установки фильтра на место, он обнажается, для этого приподнимается обсадная труба.
  • Квалифицированные специалисты знают, как выполнять бурение в труднодоступных местах компактным оборудованием. Могут выполнить работы, не разрушив ландшафт облагороженного участка, и куда не могут проехать буровые установки. Им под силу бурение в стесненных условиях, даже внутри помещения. А можно ли бурить скважину в колодце и как выполнить работы самостоятельно?

Колодец пересох совсем, углубляя сооружение можно нажить кучу неразрешимых проблем. Есть ещё один прием, имеющий довольно широкое распространение:

  • Ручным буром бурится скважина внутри пересохшего колодца. Владельцы проблемных колодцев домов и коттеджей полагают, что таким способом можно вернуть водоснабжение и добиться возврата воды.
  • Принимая во внимание, что глубина колодцев зачастую составляет от 5 до 8 метров, а скважинный горизонт воды залегает на 15-16 метрах, нетрудно выполнить несложные арифметические вычисления. Выполнить такую самостоятельную работу вручную, в глубоком колодце, в стесненном положении, где не хватает воздуха, практически невозможно. Кроме того, пробивать водоупор между слоями, а он может быть представлен плотной глиной, в которой имеются включения гравия, гальки, задача просто невыполнима.

Внимание: Этот способ применяется для определения возможностей углубления колодца кольцами меньшего диаметра, для этого бурится 2-3 метра ручным буром.

  • Можно обзавестись своим оборудованием для бурения шнековым методом. Для этого надо приобрести компактную вышку, привод, штанги, крепления, рабочий инструмент-шнек. Самое главное приготовить бур. Умельцы выполняют его несколькими способами. Самый распространенный – модернизированные в буровом снаряде шнеки из отработанных комбайнов.
  • Верхний конец бура украшается муфтой с резьбой, применяемая для накручивания удлиняющих штанг.
  • Нижняя трубчатая часть трансформируется в винт, вернее в его подобие. От винтообразного окончания, отступив 0,8 м, привариваются 2 ножа под углом в 25ᵒ к горизонтали. Это один способ.
  • Другой вариант базируется на конструкции обыкновенного рыбацкого ледоруба. Единственное изменение состоит в том, что заводные кромки усилены приваренными резцами и всё, можно бурить.

До начала работ необходимо запастись обсадными трубами, чтобы скважину не затянуло быстро грунтом, и она пришла в негодность. Необходимо продумать способ их соединения. Это может быть пайка или резьба. Так как определить точный уровень залегания воды не предоставляется возможным, придется расчеты производить приблизительные.

Возникает столько проблем и вопросов в этих делах, что стоит задуматься, а стоит ли цена вопроса таких усилий для занятий самостоятельной работой или всё-таки довериться специалистам.

Как выполняется скважина на песок

Любая усадьба, вне зависимости от того, жилой это дом или летняя дача, должна быть обеспечена водой. И если в поселке нет централизованного водопровода, или он не способен обеспечить участок необходимым количеством воды, то отличным решением является скважина. Конечно, артезианскую скважину пробурить самостоятельно не получится, а вот скважина на песок своими руками выполняется довольно просто.

Существует несколько вариантов бурения, которые не сложные в исполнении и не требуют использования дорогостоящего оборудования и каких-то чрезмерных усилий. Далее мы рассмотрим каждый из них.

Бурение песчаной скважины

Варианты добычи воды

В первую очередь следует решить, какой из вариантов добычи воды в вашем случае будет оптимальным – колодец, скважина, выполненная на песок или на известняк.

Каждый из этих вариантов имеет свои особенности:

  • При наличии хорошего родника, колодец может быстро наполняться и вмещать в себя до двух кубов воды.
  • Фильтровая песчаная скважина представляет собой трубу, погруженную на глубину около 20-30 метров. На конце этой трубы закреплена фильтрующая сетка. Как правило, срок службы скважины на песок составляет от пяти до пятнадцати лет.
  • Бесфильтровая артезианская скважина позволяет добывать воду из пластов пористого известняка. Ее глубина может составлять от 20 до 100 и более метров. К ее особенностям относится длительный срок эксплуатации, который составляет около пятидесяти лет, а также большой дебет (отдача воды), которого иногда достаточно для водообеспечения нескольких домов.

Схема вариантов добычи воды

Выполнение скважины ручным способом

Определение глубины

Если вам необходимо обеспечить водой дачный домик, то скважины на песок будет вполне достаточно. Сразу следует сказать, что определить точную глубину залегания водоносного горизонта невозможно. Однако, предварительно можно поинтересоваться этим показателем у соседей, скорее всего, на вашем участке глубина грунтовых вод примерно такая же.

Правда, при закупке обсадных труб, следует учитывать, что почвенные слои залегают не равномерно. Поэтому приобретать их следует с некоторым запасом.

Схема устройства песчаной скважины

Необходимое оборудование

Чтобы выполнить работу самостоятельно, необходимо подготовить следующее оборудование и материалы:

  • Бур;
  • Штанги;
  • Бурильная вышка;
  • Лебедка;
  • Обсадные трубы.

Бурильная вышка понадобится при глубоком залегании водоносных горизонтов. С ее помощью выполняется подъем и погружение бура со штангами. Если предполагаемая глубина не большая, то вполне можно обойтись и без применения вышки, доставая бурильную колонну вручную.

Бурильные штанги не сложно сделать самостоятельно, соединяя их между собой при помощи резьбы или шпонок. Нижняя штанга оснащается буром, который можно сделать из трехмиллиметровой стали.

Обратите внимание! Кромки съемных насадок должны врезаться в землю при вращении по часовой стрелке.

Устройство бура

Бурение

Пошаговая инструкция по выполнению такого бурения выглядит следующим образом:

  • В первую очередь, над местом бурения скважины устанавливается вышка. Ее высота должна быть больше высоты штанги, что облегчит вытаскивание бура на поверхность.
  • Затем необходимо на два штыка лопаты выкопать направляющее углубление.
  • Далее бур ставится в углубление и начинается сам процесс бурения. Поначалу делать витки вполне под силу и одному человеку, но, чем глубже будет погружаться бур, тем сложнее его будет вращать. Поэтому понадобится помощь еще одного человека. Чтобы облегчить задачу, можно размочить грунт водой.
  • После каждого углубления на полметра, бурильную конструкцию необходимо вытаскивать, чтобы освободить от грунта. Так как на данную операцию уходит довольно много времени, следует стараться достать на поверхность как можно больше почвы. Затем цикл повторяется вновь.
  • Когда рукоятка бура достигнет уровня земли, конструкцию следует нарастить дополнительной штангой.
  • Если бурение происходит на сыпучих грунтах, то необходимо установить в скважину обсадные трубы, которые не допустят осыпание грунта и заваливания скважины.
  • Бурение производится до попадания в водоносный слой, который можно определить по состоянию вынимаемой почвы. Затем бур должен пройти сквозь него и упереться в следующий водоупорный слой. Это обеспечит максимальный приток воды.
  • Чтобы откачать грязную воду, необходимо воспользоваться ручным или погружным насосом. Как правило, скважина промывается после нескольких ведер грязной жидкости, после этого появляется чистая прозрачная вода. Если же этого не произошло, нужно заглубить скважину еще на метр-два.

Совет! Если с первого раза бур не получается достать, то его необходимо повернуть против часовой стрелки, после чего повторить попытку.

Статьи по теме:

Бурение ударно-канатным способом

Устройство скважины на песок можно выполнить и другим, ударно-канатным способом. Его принцип основан на том, что грунт разбивается при помощи забивного стакана – это тяжелый снаряд, который падает с высоты вышки.

Бурильная вышка со снарядом

Оборудование

Для выполнения работы понадобится буровая вышка, которую можно выполнить самостоятельно, а также инструменты для извлечения грунта из скважины и применение ударно-канатного способа.

Внешне вышка напоминает обычную треногу, которую можно сделать из стальных труб или даже из бревен. Размер конструкции выбирается в соответствии с размерами забойного инструмента.Оптимальное соотношение высоты вышки –конструкция превышает длину снаряда на полтора метра.

Для выполнения снаряда можно воспользоваться стальной трубой, оснащенной режущим приспособлением на конце.Режущая кромка должна напоминать половину витка шнека.

Извлечение грунта на поверхность

В полуметре от кромки в трубе должно располагаться отверстие для извлечения почвы из стакана. К верхней части снаряда необходимо надежно прикрепить трос.

Бурение скважины

Принцип бурения скважины предельно простой:

  • Снаряд поднимается и бросается вниз.
  • Через каждые полметра заглубления, необходимо освобождать стакан от грунта.
  • Операция повторяется до тех пор, пока скважина не достигнет необходимой глубины.
Обсадка

Вырытую скважину необходимо укрепить обсадными трубами, которые бывают оцинкованными, асбестоцементными или пластиковыми.

«Обсадка» нужна по нескольким причинам:

  • Она предотвращает осыпание стенок скважины.
  • Исключает засорение скважины при эксплуатации.
  • Позволяет изолировать верхние водоносные слои.

На фото — скважина с обсадной трубой

Обратите внимание! На дно скважины необходимо опускать трубу с фильтром, представляющим собой мелкую сетку.

Вывод

Выполнение песчаной скважины – это достаточно долгая и трудоемкая работа, однако, выполняя ее самостоятельно, можно сэкономить существенную сумму денег, так как цена на подобные услуги специалистов довольно высокая. Единственное, необходимо строго придерживаться технологии, чтобы результатом данной операции стала действительно чистая вода, поступающая в необходимом объеме.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Технология бурения скважины на песок своими руками

Ничто так не осложняет жизнь дачника, как отсутствие большого количества воды. В теплое время года, во время дачного ажиотажа, особенно чувствуется ее дефицит: она необходима для душа и бассейна, для полива огорода и сада, просто для того, чтобы приготовить обед или постирать. Привычный колодец, а еще лучше — глубокая скважина во дворе дома может спасти ситуацию. Но, к сожалению, нанять бригаду и арендовать технику обойдется в копеечку. Однако оказывается, что скважина на даче сделанная своими руками – вполне реальная вещь. Мы предлагаем вам разобраться, как правильно все сделать своими силами.

 Скважины бывают различных видов в зависимости от конструктивных особенностей, глубины установки и характеристики извлекаемой воды, но для бурения на загородном участке подойдут только два вида:

Скважины «на песок» и «известняк» отличаются не только глубиной бурения шахты, но и ее диаметром, а также размерами обсадных труб

Для начала нужно определить параметры залегания подземных вод. Прежде чем обращаться к специалистам, можно расспросить соседей, какой глубины их колодцы. Если параметры не превышают 25 метров, есть шанс пробурить скважину своими силами.

Место расположения скважины выбирают недалеко от дома, а иногда шахту прокладывают прямо в подсобном помещении или пристройке, соединенной с коттеджем

Обычно для устройства скважины используют специальную буровую технику, поэтому возникает вполне закономерный вопрос: как пробурить скважину на даче без ее применения? Оказывается, существует несложный ручной механизм, состоящий из буровой вышки и подвешенной к ней колонки. Рассмотрим более подробно отдельные части оборудования.

Основанием служит вышка, напоминающая треногу. Материалом для опор являются или металлические трубы, или бревна, соединенные в верхней части шкворнем. Там же расположен блок подъема буровой колонки. Две ноги вышки соединены лебедкой (воротом).

Конструкция оборудования для бурения может быть различной. В некоторых случаях, если водоупорный слой залегает недалеко от поверхности земли, достаточно ручного бура

Колонка для бурения – главный функциональный элемент. Она состоит из нескольких трехметровых штанг, соединенных муфтами. Иногда достаточно длины в полтора метра. Именно колонка погружается в грунт, а ее длина регулируется при помощи штанг. Заменой специального оборудования служат водопроводные трубы, оснащенные стальными муфтами.

Буровые головки необходимо выбирать в зависимости от природы грунта. Вот наиболее часто используемые: 1 — «ложка», 2 — «змеевик», 3 — «долото», 4 — «желонка»

Ударным или режущим грунт элементом является буровая головка. Она накручивается на колонку с помощью резьбового переходника. В процессе опускания головки в почву грунт заполняет полости бура. Для различных видов пород используют разные насадки: «ложка» подходит для мягкого грунта, «змеевик» — для плотного, «долото» — для твердых пород. Желонкой вынимают разрыхленный грунт наверх.

Чтобы стенки скважины не обсыпались, используют обсадные трубы – как правило, это обычные пластиковые водопроводные изделия, легкие и удобные для монтажа. Низ трубы представляет собой своеобразный башмак, имеющий снизу гладкую или зазубренную кромку.

Два основных вида башмака для обсадных труб: а – зубчатый (фреза), б – гладкий. Область резки: 1 – зубцы, 2 – гладкая кромка

Затем готовят отверстия в следующем порядке:

  • возводят вышку для бурения;

  • убирают верхний настил;

  • находят центральную точку на нижнем настиле;

  • делают отверстие, диаметр которого совпадает с башмаком и муфтами;

  • выпиливают второе отверстие – в верхнем настиле.

Точность вертикали, созданной двумя направляющими отверстиями, гарантирует качественное бурение.

Если скважина неглубокая, то применяют только буровую колонку, направляя ее вниз строго вертикально. Тренога с подъемником необходима для скважин, имеющих большую глубину

На колонке ставят метку, отступая от верхнего настила 60-70 см. Опустив колонку на обозначенное расстояние, ее извлекают обратно, удаляя поднятую вместе с буром породу. Таким же образом погружают очищенную колонку несколько раз. Большая глубина требует наращивания штанги. Для этого с помощью муфты присоединяют еще одну трубу.

В зависимости от устойчивости грунта выбирают способ бурения – с обсадными трубами или без них. При устойчивом, плотном грунте можно пробурить всю скважину целиком, так и не воспользовавшись обсадными трубами. Осыпающиеся породы говорят о том, что уже через 2-3 метра следует установить трубу, оснащенную башмаком. Диаметр трубы шире диаметра муфт, поэтому труба заходит в шахту с трудом. Иногда, чтобы ее туда поместить, используют ввинчивание или кувалду.

В качестве обсадных труб используют изделия для прокладки водопровода — металлические или полипропиленовые трубы необходимого диаметра для наружных работ

Если породы осыпаются, следует избегать обвала. С этой целью бур не опускают слишком низко – ниже конца обсадной трубы на определенное расстояние. Обычно оно равняется половине длины бура. Таким образом, процесс заключается в чередовании бурения и монтажа обсадных труб, наращиваемых по мере погружения.

 Красивое и оригинальное оформление скважины — небольшой декоративный колодец из дерева, очень напоминающий настоящий. Конструкция декора может быть различной

Для маскировки шахт, колодцев, скважин изготавливают декор из искусственного камня. Внешним видом он напоминает природный элемент — камень или большой пень

Подземные воды так же, как и любые другие, имеют примеси, поэтому со временем произойдет засорение скважины. О наступлении времени прочистки сигнализирует непостоянный поток подаваемой воды.

Способы очищения разнообразны, при этом используют специальные механизмы и вещества:

  • Водяной компрессор. Отложения из песка и ила легко удаляются струей воды под напором.

  • Воздушный компрессор. Эффективен для удаления мягких частиц, например, ила. С помощью вакуумной пробки продувают трубу по всей длине.

  • Взрыв. Искусственное создание короткого замыкания, в результате которого взрывается бутылочка с порохом, опущенная на дно скважины. Взрывная волна разбивает засор.

  • Кислота. Ее применяют с осторожностью, так как она может повредить фильтр или трубы. Кислоту вводят в трубу, оставляют на два дня, затем прокачивают воду до полной очистки.

Оборудовав водяную скважину на даче, можно обеспечить дом, огород и сад необходимым количеством воды, причем с малыми материальными затратами.

Page 2

Вот и наступила весна, сугробы растаяли и набухли почки. Нужно готовиться к огородному сезону. Но ведь огурцы и помидоры не вырастить без воды, а значит, требуется бурение скважины. А можно ли заниматься такой работой весной? Какие у этого могут быть преимущества, а какие недостатки?

Бурение скважин весной могут иметь свои положительные и отрицательные стороны. К плюсам таких работ можно отнести следующее:- бурение весной может стоить гораздо дешевле, чем в летний период. Большинство людей стараются перенести подобные работы в более удобный теплый и сухой период. А раз больше спрос, то и цена предложения вырастает. — бурение летом – востребованная услуга, а значит, работники будут стараться работать быстрее. Это может привести к появлению дефектов и снижению качества. Весной, компании спешить не куда, ведь заказов не так много. А значит, они будут работать более качественно.- еще одним плюсом можно считать появление на участке источника воды к началу поливного сезона. В конце весны начинаются основные посадки. А всем растениям нужна вода. Если бурение делается весной, то к началу сезона недостатка в воде не будет.Но все же есть и минусы. Во-первых, весной плохие дороги. Доставка оборудования и сама работа может быть существенно затруднена. При заезде на ваш участок, буровая машина может повредить грунт и растения. Если бурение проводить летом, по сухому и прочному грунту, то такого не произойдет.Во-вторых, грунтовые воды поднимаются. Весной всегда много воды, грунт насыщен, и с определением уровня водоносного пласта можно ошибиться. Конечно, этот риск есть, если вы пробуриваете скважину к «первой» воде. Если скважина артезианская, то такой риск заметно ниже.

Бурение весной – это вполне разумное решение, даже не смотря на небольшие трудности (доставка оборудования и риск не угадать с уровнем водоносного слоя). Такие работы обойдутся дешевле, и вода придет на участок в самый подходящий момент.

Сегодня в случае необходимости выполнения бурения скважины на воду, вам необходимо будет найти хорошую компанию, которая сможет выполнить все требуемые от нее работы на высоком профессиональном уровне и в те сроки, которые будут заранее оговорены с ней каждым из ее клиентов. И все это можно будет сделать. Бурение скважин на воду, которое будет выполнено в строгом соответствии с существующими требованиями и стандартами, будет давать возможность каждому из клиентов этой компании обеспечить жилой дом водой и, соответственно создать нормальные условия для приживания людей за городом или в частном доме, не подключенном к системе городского водоснабжения. Именно для всех тех людей, которые живут за городом, проблемы с водой являются актуальными проблемами. Немного проще дела будут обстоять в городах, где существует возможность подключения к централизованной системе водопровода.

Все те люди, которые своевременно обратятся в нашу компанию за профессиональной помощью, смогут раз и навсегда решить проблему подключения воды. Если вы будете делать для своего дачного домика доступ к воде на своем участке, то вам будет вполне достаточно сделать колодец. Если вы хотите существенным образом упростить процесс подачи воды, то в этом случае можно использоваться специальный насос для воды. Он будет непосредственно установлен в колодце. Установив насос для воды в колодце, вы избавить себя навсегда от необходимости выполнения кручения барабана, так как это оборудование будет это делать за вас. Если же вы собираетесь перебраться жить в частный дом навсегда, то в этом случае вам необходимо будет подумать о постоянном источнике воды. То есть вам не строит выполняться подключение к центральному водоснабжению, а лучше выполнить бурение скважины на воду.

Бурение песчаных скважин на воду в Московской области от компании «Водос-Сервис»

городской округ Балашиха (бывш. Балашихинский район)60-80 м.
Волоколамский район40-120 м.
Воскресенский район30-90 м.
Дмитровский район120-200 м.
городской округ Домодедово (бывш. Домодедовский район)120-200 м.
городской округ Егорьевск (бывш. Егорьевский район)60-100 м.
городской округ Зарайск (бывш. Зарайский район)60-100 м.
городской округ Истра (бывш. Истринский район)80-140 м.
городской округ Кашира (бывш. Каширский район)40-100 м.
городской округ Клин (бывш. Клинский район)70-180 м.
Коломенский городской округ (бывш. Коломенский район)30-100 м.
городской округ Красногорск (бывш. Красногорский район)60-120 м.
Ленинский район30-120 м.
Лотошинский район60-100 м.
городской округ Луховицы (бывш. Луховицкий район)40-100 м.
городской округ Люберцы (бывш. Люберецкий район)50-90 м.
Можайский район40-120 м.
Москва30-130 м.
городской округ Мытищи (бывш. Мытищинский район)60-120 м.
Наро-Фоминский городской округ (бывш. Наро-Фоминский район)30-90 м.
Ногинский район30-60 м.
Одинцовский район60-120 м.
городской округ Озёры (бывш. Озёрский район)20-50 м.
Орехово-Зуевский район40-70 м.
городской округ Павловский Посад (бывш. Павлово-Посадский район)40-90 м.
городской округ Подольск (бывш. Подольский район)30-90 м.
Пушкинский район70-100 м.
Раменский район30-80 м.
Рузский городской округ (бывш. Рузский район)30-100 м.
Сергиево-Посадский район150-180 м.
городской округ Серебряные Пруды (бывш. Серебряно-Прудский район)15-80 м.
Серпуховский район30-130 м.
Солнечногорский район80-200 м.
городской округ Ступино (бывш. Ступинский район)30-70 м.
Талдомский район90-120 м.
городской округ Химки (бывш. Химкинский район)90-120 м.
городской округ Чехов (бывш. Чеховский район)30-80 м.
городской округ Шатура (бывш. Шатурский район)80-140 м.
городской округ Шаховская (бывш. Шаховской район)60-120 м.
Щёлковский район30-100 м.

Бурение в сыпучих песках — Fordia

Бурение в сыпучих песках — Fordia

Преодоление песчаной ситуации

Серьезной проблемой для любого бурильщика является бурение с текучим песком. Термин f низменные пески относится к смеси мелкого песка и воды, которая проникает в буровое оборудование. Эта проблема часто возникает при использовании шнеков с полым штоком для проведения испытаний SPT. Текучие пески попадут в шнек с полым штоком и не позволят бурильщику получить точный образец.

Другим распространенным примером является установка стояков или пьезометров. Если вы пытаетесь установить пьезометр на глубине 20 метров, у вас могут возникнуть трудности с подключением на глубине 10 метров. Как только вы достигнете 20 метров, вы можете заметить 3 метра песка внутри ваших шнеков. К сожалению, установить пьезометр без удаления песка невозможно.

Когда вы продвигаете шнек на 3 или 4 метра от уровня грунтовых вод, мелкие частицы песка пытаются попасть в шнек.Чем глубже вы идете, тем сложнее может стать ситуация. Затрубное пространство скважины содержит большое количество воды. Когда объем воды снаружи шнека становится больше, чем объем воды внутри шнека, давление стремится выровняться. Это означает, что вода снаружи шнека хочет пройти внутрь шнека, и есть только 2 способа попасть туда. Он может либо нагнетаться снизу, либо поступать из шнековых соединений.

Профилактика может быть ключом

Решение состоит в том, чтобы предотвратить раннее попадание сыпучего песка в шнек. Вы можете добавлять воду в шнек с полым штоком каждый раз, когда делаете новое соединение, что поможет выровнять давление.

Вы также можете использовать сухие соединения шнека, которые поставляются с уплотнительным кольцом на штифте и компрессионным уплотнением на конце муфты. Это закроет шнеки и предотвратит попадание материала через ослабленные или изношенные соединения. Есть и другие варианты, но почему бы не обратиться за советом к специалисту технической поддержки?

Новости бурения доставлены вам

Новости алмазного бурения доставлены вам

Наш сайт использует файлы cookie, чтобы улучшить взаимодействие с пользователем.Используя этот сайт, вы соглашаетесь на использование файлов cookie. Пожалуйста, будьте уверены, что мы не храним никаких личных данных. Я понимаю

Как бурить в песчаных почвах

Гранулированный грунт или песок состоят из крупных неровных частиц. Они не очень хорошо слипаются, потому что по отдельности тяжелые и имеют пустоты, которые позволяют поглощать воду. Эти пустоты уменьшают площадь поверхности для соотношения веса и размера. В основном не так много площади поверхности для контакта и поверхностного натяжения.Подумайте о гравии, но в меньшем масштабе. Когда добавляется немного воды, это фактически помогает увеличить поверхностное натяжение, позволяя отдельным зернам склеиваться. Однако, когда избыточная вода попадает в пустоты, она утяжеляет массу, и в ситуациях бурения скважина разрушается не только из-за веса песка, но и из-за того, что песок утяжеляется водой. Когда скважина обрушивается поверх бурильной колонны, натянутой в скважине, весь этот песок ложится поверх бурильной колонны, отягощая ее и затрудняя вращение бурильной колонны или ее боковое перемещение.Стержни могут застрять, и в конечном итоге их придется вытащить из обрушившейся скважины, что сделает скважину бесполезной. Это может произойти в любом типе расточки. При сухом бурении, когда обсадная труба проталкивается вместе со шнеком перед ней, шнековое долото может тянуть слишком много грунта перед обсадной колонной, оставляя пустоту непосредственно перед ней.

Если вы когда-нибудь строили замок из песка на пляже, то знаете, что немного воды помогает песку слипаться. Но что происходит, когда приходит прилив? Дополнительная вода утяжеляет песок и позволяет ему разрушаться.Если бы только был способ покрыть замок из песка снаружи, чтобы он не поглощал больше воды, чем ему нужно, чтобы оставаться вместе. Есть. Бентонитовая глина называется.

Бентонит представляет собой разновидность глины, которая в течение многих лет использовалась при вертикальном и горизонтальном бурении для предотвращения обрушения скважины. Его свойства позволяют ему закрывать отверстие, чтобы земля не поглощала больше воды, тем самым предотвращая разрушение песка под весом воды. Экран, который создает бентонит, известен как фильтровальная корка.Посмотрите эту демонстрацию на YouTube для получения дополнительной информации.

Как видно из демонстрации, бентонитовая смесь не является чрезмерно густой или вязкой. Бентонитовые пластинки просто должны быть достаточно взвешены в воде, чтобы покрыть отверстие, чтобы заблокировать поглощение. Подходящую бентонитовую смесь можно легко прокачать через буровую машину Луговых собачек. Вам просто нужен небольшой центробежный водяной насос, подключенный к резервуару, чтобы удерживать необходимое количество воды.(наши клиенты обычно используют баки на 250–300 галлонов, но я видел и бочки на 55 галлонов). Соедините насос с парой клапанов, чтобы вы могли циркулировать воду и бентонит, чтобы смешать их, а затем направить смесь в машину. Бентонит является очень недорогим решением, когда песок представляет проблему, и при правильном использовании сэкономит время и избавит от головных болей. Однако в некоторых случаях необходимо использовать добавку, чтобы поддерживать движение бурильной колонны или отверстие в стволе скважины.Это будет иметь место с любой машиной с мокрым каналом. Некоторые из многих преимуществ машин с мокрым стволом, таких как Луговые собачки, заключаются в том, что они будут работать в гораздо более широком диапазоне почвенных условий, они будут гораздо более точными и, как правило, такими же быстрыми или быстрее, чем воздушные ракеты, им не требуется столько глубины, как это делает крот или ракета, чтобы предотвратить поднятие поверхности, потому что они вытесняют почву, а не сжимают ее, и они позволяют использовать буровые растворы.

Если вы бурите твердую глину и вам нужен ингибитор, или песок и вам нужен бентонит, оба варианта являются недорогим решением. Чтобы найти эти продукты, вы можете связаться с местным поставщиком бурового раствора, посетить Baroid IDP или связаться с нами по буровому оборудованию луговых собачек 866-631-3786, чтобы мы могли помочь вам найти местного поставщика.

Спрос и прогнозы на бурение, заканчивание и песок для гидроразрыва на 2020 год

Спрос и прогнозы на бурение, заканчивание и песок для гидроразрыва на 2020 год

Как компании по разведке и добыче и поставщики услуг будут работать в новой среде дисциплины управления капиталом в 2020 году? Эксперты по сланцам Райан Хасслер и Томас Джейкоб из Rystad Energy обсудили перспективы на 2020 год и то, чего ожидать с точки зрения капиталовложений, прогнозов бурения и заканчивания, спроса на песок для гидроразрыва пласта и ценообразования.

Для начала важно признать, что прогнозы цен на нефть и газ определяют оценки деятельности нефтяных месторождений; которые, в свою очередь, определяют оценку спроса на услуги. Капитальные затраты на бурение и заканчивание в 2020 году, по оценкам, снизятся на 10% по сравнению с прошлым годом. Тем не менее, активность, вероятно, не снизится на том же уровне из-за дефляции цен на услуги и повышения эффективности бурения и заканчивания.

СВЕРЛЕНИЕ



Несмотря на то, что количество буровых установок существенно сократилось, это не привело к эквивалентному сокращению пробуренных скважин.По сути, мы бурим больше скважин в расчете на одну установку. Количество скважин, пробуренных на одну буровую установку, является хорошим показателем эффективности буровой установки.

Поскольку капитальные затраты на бурение и заканчивание, как ожидается, снизятся на 10%, это означает, что в 2020 году мы увидим сокращение буровых работ на 8%. Ожидается, что количество буровых установок будет колебаться около отметки 800 в течение следующих двух лет. .

ЗАВЕРШЕНИЯ

Из-за исчерпания бюджета в конце 2019 года завершение строительства было перенесено на 2020 год.По этой причине первая половина 2020 года должна увеличиться на 10%. По оценкам, в 2020 году количество скважин, прошедших ГРП, сократится на 2% по сравнению с 2029 годом. Увеличилось количество буровых установок, преследуемых одной бригадой ГРП. Соотношение количества буровых установок и бригад ГРП является хорошим показателем общей эффективности бурения и заканчивания.

ПЕСОК ГРП ЗАПРОС

Ожидается, что рост и спрос на песок для гидроразрыва пласта

увеличатся только на 3%, достигнув 120 млн т в год. Ожидается, что спрос не превысит 140 млн т в год в течение следующих 5 лет.
Существует три основных фактора спроса на песок для гидроразрыва пласта:

  1. Количество пройденных скважин
  2. Интенсивность выноса песка – количество песка, перекачиваемого из расчета на один боковой фут
  3. Боковая длина скважин

Цена на нефть колеблется в пределах 50-60 долларов за баррель, поэтому существует потолок для увеличения количества гидроразрыва скважин. Что касается интенсивности песка, то большинство крупных месторождений в США стабилизировалось на уровне 2000-2500 фунтов на боковой фут. Однако из-за эффективности скважин боковые длины увеличиваются; особенно в Перми.Отсюда предполагаемый рост и спрос на песок для гидроразрыва пласта. Проблема избыточного предложения привела к значительному падению цен на песок для гидроразрыва пласта в 2019 году; однако ожидается, что она будет решена в 2020 году.

ЗАКЛЮЧЕНИЕ

Напомним, капиталовложения, как ожидается, снизятся на 10 процентов, а потери при бурении и заканчивании скважин составят только 8 и 2 процента. Прежде всего, это связано с повышением эффективности. В целом, в США еще есть возможности для роста. Мы продолжим наблюдать за ростом в течение следующих нескольких лет, поскольку операторы и поставщики услуг захватывают передовые позиции, предоставляя операторам возможность выполнять больше работы за меньшее время с тем же количеством оборудования.Мы вступили в новую эру операций в сланцевой промышленности, когда операторы прилагают гораздо больше усилий для снижения затрат, оптимизации цепочки поставок и повышения эффективности.

Песколовки — Буровые растворы

После того, как буровой раствор проходит через главный вибросит, он поступает в систему буровых амбаров. При обычном использовании сит 80 меш и крупнее песколовка выполняла очень полезную функцию. Крупные частицы размером с песок осядут, и их можно будет выбросить за борт.Дно песколовки

Двухступенчатое центрифугирование взвешенного бурового раствора

Удаление гамбо

Возврат в отверстие

Дополнительный раздел

Секция удаления

IFlowline Jl»»1 *»»] [¡J_

Отправить

Ловушка для просеивания твердых частиц Сброс отходов d

Высокий

Эквалайзер

Низкий Низкий

Эквалайзер

Всасывание и тестирование Раздел

LEoq qualiz регулируемый эквалайзер нормальный.высокий,

Эквалайзер

Возврат жидкости для твердых частиц Возврат

Экранированный L__-1

Твердые вещества I Экран «Сброс» Возврат нижнего продукта

Возврат жидкости

Отбраковка твердых частиц

«^ Центрифуга

Рисунок 5. 5. Двухстадийное центрифугирование утяжеленного бурового раствора.

Одноступенчатое центрифугирование взвешенного бурового раствора

Всасывание и тестирование Раздел

Удаление гамбо

Отправить дамп ловушки

Одноступенчатое центрифугирование взвешенного бурового раствора

Удаление гамбо

Отправить сброс ловушки

Отбраковка просеянных твердых частиц

Рисунок 5.6. Одностадийное центрифугирование утяжеленного бурового раствора.

Отбраковка просеянных твердых частиц

Рисунок 5.6. Одностадийное центрифугирование утяжеленного бурового раствора.

должен иметь наклон около 45° для облегчения быстрого сброса. Наклонное дно под углом 45° или более самоочищается при сбросе. Песколовка не должна взбалтываться и должна перетекать в соседний отсек. Линейные и сбалансированные эллиптические вибросита почти полностью устранили этот метод. Мелкие выбуренные частицы обычно не имеют достаточного времени пребывания для осаждения. При использовании недорогого бурового раствора песколовки сбрасывались один-два раза в час. Сегодня, в эпоху мелкоячеистых решеток, дорогостоящей утилизации отходов и заботы об окружающей среде, такой сброс либо не допускается, либо стоит непомерно дорого.

На предыдущих рисунках показана система удаления твердых частиц с песколовкой. Буровые установки, действующие в настоящее время, могут иметь или не иметь песколовки. Если на буровой установке нет ловушки для песка, то нижний поток вибросит будет направлен во всасывающую яму дегазатора, а все остальные функции останутся такими, как показано на рисунке.

Продолжить чтение здесь: Дегазатор на всасывании и нагнетании

Была ли эта статья полезной?

рассказов о плотных песчаных отводах – понимание горизонтального бурения и гидроразрыва пласта

За последние пять лет эксплуатация обильных газо- и нефтеносных сланцевых бассейнов путем объединения и усовершенствования двух давних технологий произвела революцию на энергетических рынках Северной Америки. Если вы хоть как-то связаны с энергетической отраслью, то знаете, что эти технологии — горизонтальное бурение и гидроразрыв пласта — сейчас больше, чем у Бибера. Может быть, больше, чем Тейлор Свифт. Сегодня мы объясним, как они работают и почему они так важны.

Сланцы и нетрадиционные коллекторы

Когда исследователи нефти и газа (вспомните окладистые бороды и забрызганные комбинезоны) говорят о сланцах, они обычно имеют в виду «нетрадиционные» резервуары. Обычные коллекторы представляют собой подземные геологические структуры, которые удерживают нефть и газ в пористых горных породах, где молекулы могут течь, как жидкость в губках.Эти резервуары являются низко висящими плодами нефтегазовой вселенной. Вы выполняете много сложной работы со звуковыми волнами и компьютерами (сейсмические исследования), а затем бурите отверстие в земле. Если вы пробурите в нужном месте, нефть (или газ) хлынет наружу, и вы герой. Проблема в том, что почти все низко висящие фрукты в Северной Америке исчезли. Вам предстоит отправиться на поиски в далекие, опасные места и глубины океанов.

В нетрадиционных коллекторах нефть и газ заключены в плотных породах, таких как плотные пески и сланцы.Производители всегда знали, что сланцы и подобные образования были «материнской породой» для нефти и газа, просачивавшихся в течение миллионов лет в обычные резервуары. Знание того, что оно там, не помогло им, потому что нефть и газ в породе не могут течь очень далеко из-за низкой проницаемости этих пластов. Таким образом, они могли бурить пласт, но в ствол скважины попадало очень мало нефти или газа.

Вот тут и приходит на помощь гидроразрыв пласта, но сначала несколько слов о методах бурения – вертикальном и горизонтальном.

Чтобы получить доступ к оставшейся части Tales of the Tight Sand Laterals — Understanding Horizontal Drilling and Fracking , вы должны войти в систему как подписчик RBN Backstage Pass™.

Полный доступ к архиву блога RBN Energy, включая любые публикации старше 5 дней, доступен только для подписчиков RBN Backstage Pass™. В дополнение к доступу к архиву блога ресурсы RBN Backstage Pass™ включают в себя подробные отчеты, отчеты Spotlight, индикаторы Spotcheck, веб-трансляции по основам рынка, собрания и многое другое.Если вы уже приобрели подписку, убедитесь, что вы вошли в систему Для получения дополнительной помощи или информации свяжитесь с нами по адресу [email protected] или 888-613-8874.

Подъем песчаной косы — Подрядчик по бурению

Промышленность внедряет инновации в низкозатратной среде, переоснащая проверенные на практике технологии, обновляя рекомендуемые методы и разрабатывая творческие комбинации для решения проблем контроля пескопроявления

Кэти Мазеров, ответственный редактор

Обновленная рекомендуемая практика, выпущенная DNV GL — Oil and Gas, содержит дополнительные рекомендации по наиболее эффективному использованию моделей эрозии.Это изображение представляет собой художественный вид зонда интрузивной эрозии и песка в системе подводной добычи.

Практически в каждой скважине во всем мире операторам приходится сталкиваться с некоторой степенью выноса песка, явлением, которое чаще всего приводит к эрозии, накоплению песка, закупорке, обрушению пласта и загрязнению. Эти проблемы имеют серьезные финансовые последствия, безопасность и экологические последствия для операторов, часто приводя к очистке, снижению расхода и производительности и незапланированным остановкам.

«Несмотря на то, что в некоторых скважинах обычно наблюдается управляемое вынос песка, эти скважины являются исключением, а не правилом», — сказал Мартин Чжан , президент компании Transmer Energy Services из Калгари. «В большинстве случаев добыча песка приводит к снижению производительности и дорогостоящему обслуживанию как скважинного, так и наземного оборудования. Попытка справиться с последствиями сильного выноса песка в течение срока службы скважины не является экономически привлекательной или разумной альтернативой эксплуатации.Большое количество песка также может привести к необратимому выходу из строя ствола скважины и скважинного оборудования».

Бразильский оператор QGEP объединил существующие технологии контроля пескопроявления для испытания конструкции горизонтальной скважины в пласте с тяжелой нефтью на месторождении Атланта в бассейне Сантос. На этом изображении траекторий пилотной скважины АТЛ-1, где был выполнен микроразрыв пласта, и первой добывающей скважины АТЛ-2 показаны фильтры гравийной набивки с трассерами нефти и воды с большим водоносным горизонтом ниже.

В некоторых случаях полная степень повреждения сразу не заметна.В случае обрушения пласта, например, песчинки могут перестроиться, чтобы создать более низкую проницаемость, чем изначально существовала, особенно в пластах с высоким содержанием глины или широким диапазоном размеров зерен, добавил г-н Чжан.

«Обрушение пласта особенно значительно, если пласт заполняет или частично заполняет перфорационные каналы. Даже небольшое количество пластового материала, заполняющего перфорационные каналы, приведет к значительному увеличению перепада давления в пласте вблизи ствола скважины при заданном расходе.

На протяжении десятилетий различные инструменты для борьбы с выносом песка, начиная от недорогих щелевых вкладышей и заканчивая высокотехнологичными системами гравийной набивки и грохота, доказали свою эффективность, помогая компаниям достичь желаемого баланса между оптимизацией добычи и контролем пескопроявления. Стратегии различаются в зависимости от типа формации, распределения размера зерен и профиля риска конкретной игры.

Хотя надежность и эффективность занимают важное место в списках соображений операторов, стоимость также важна на этом рынке с низкими ценами на товары.В наши дни инновации — это не только разработка новых высокотехнологичных технологий. Вместо этого в отрасли наблюдается тенденция к уникальному и творческому применению давно используемых методов, совершенствованию проверенных в полевых условиях инструментов и обновлению рекомендуемых практик для решения проблем контроля пескопроявлений в сложных условиях, таких как глубоководные районы, где затраты и риск неудачи являются высокими. особенно высокие.

Бразильская компания-оператор Queiroz Galvão Exploration and Production (QGEP) успешно разработала уникальную комбинацию существующих технологий контроля пескопроявления для испытания конструкции горизонтальной скважины для добычи вязкой нефти из сверхглубокого рыхлого песчаникового коллектора с малой глубиной залегания в столбе бассейна Сантос. -соляное поле Атланта.

Компания Halliburton усовершенствовала гравийную набивку на длинных интервалах с помощью модернизированной системы шунтирования, которая обеспечивает альтернативный путь к затрубному пространству скважины. Система препятствует утечке флюида в пласт при уплотнении интервала, а также позволяет избежать обрушения ствола скважины и уменьшить эрозию стенки ствола скважины во время закачки.

Проект, который включал строительство и испытание двух горизонтальных эксплуатационных скважин в 2013 и 2014 годах, стал важной вехой в добыче нефти с вязкостью 228 сП в песчаниках на глубине воды 5085 футов (1550 м), сказал Карлос А. Педросо , старший инженер-нефтяник QGEP. Г-н Педрозо также был ведущим автором доклада «Упаковка неупакованного: как использование лучших технологий контроля пескопроявления изменило маргинальный проект Атланты в многообещающем развитии», представленного на Ежегодной технической конференции и выставке SPE, проходившей 28–30 сентября. в Хьюстоне.

Опыт решает

Предыдущие неудачные попытки консорциума трех крупных операторов испытать конструкцию горизонтальной скважины с использованием традиционных методов контроля пескопроявления на сложном месторождении признали проект маргинальным, отметил г-н Педросо.«Однако использование комбинированных существующих методов, а не новых дорогостоящих технологий, позволило небольшому оператору, такому как мы, восстановить надежность проекта, продемонстрировав, что знания и опыт могут иметь значение».

После приобретения блока в 2012 году компания QGEP провела обширный анализ технической и экономической целесообразности проекта в суровых условиях, при этом этап нижнего заканчивания или этап контроля пескопроявления был определен как одна из основных проблем. Скважины также должны были быть расположены так, чтобы на дне водохранилища находился большой и активный водоносный горизонт.«Несмотря на рискованный проект, он был сочтен осуществимым, поскольку высококвалифицированной междисциплинарной команде было разрешено использовать лучшие доступные методы», — сказал г-н Педросо. «Очевидно, что оценка запасов нефти вместо 1,5 млрд баррелей и отличные свойства породы со средней пористостью 36% и проницаемостью в диапазоне 4-6 Дарси имели большое значение при принятии этого решения».

План группы предусматривал бурение горизонтального участка длиной 2625 футов (800 м) для обеспечения высокой вязкости нефти и закачку гравийной набивки для предотвращения выноса песка, пояснил г-н Педрозо.Однако длинная боковая секция в сочетании с очень низким градиентом трещины 0,51 фунт/кв. дюйм/фут исключают возможность использования традиционных методов закачки гравийной набивки. Кроме того, необходимость максимального увеличения внутреннего диаметра экранов препятствует использованию шунтирующих трубок. «Из-за низкого градиента трещины нам нужно было увеличить рабочее окно, чтобы закачать гравийный фильтр до нужной длины», — сказал он. «Это было сделано путем уменьшения критической скорости или минимальной скорости, с которой гравий может быть перекачан для снижения давления в открытом стволе.С этой целью были снижены концентрации проппанта и плотности. Устранение крысиной норы с помощью выдвижного башмака уменьшило диаметр скважины, что еще больше снизило критическую скорость.

Общая стратегия также включала выполнение в пилотной скважине микроразрыва в породе-коллекторе для определения точного давления гидроразрыва; использование легкого и сверхлегкого пропанта с удельным весом 1,3 или 1,08 г/см3; уменьшение веса жидкости гравийного фильтра с использованием эквивалентной плотности циркуляции и добавление веса проппанта для получения окончательного веса жидкости гравийного фильтра; снижение противодавления путем откачки гравийной набивки при открытом противовыбросовом превенторе; снижение концентрации проппанта в начале закачки и использование нескольких бета-волн для снижения скорости закачки. Двадцать четыре экрана с гравийной набивкой с шестью индикаторами воды и шестью нефтяными трассерами были размещены в стратегически важных точках резервуара для мониторинга потока в резервуаре.

Усовершенствованный сетчатый фильтр Halliburton изначально был разработан для коллекторов с тяжелой нефтью и мелким песком, но с тех пор был расширен для использования в коллекторах с нетяжелой нефтью. Градуированные фильтрующие слои сетки отфильтровывают все более мелкие частицы из производственного потока по мере того, как поток движется к основной трубе. Это обеспечивает лучшую переносимость в резервуарах с неоднородным песком, устраняя необходимость в гравийной набивке.Испытания бурильной колонны

в обеих скважинах подтвердили коллекторские свойства, целостность скважины с нулевой коркой, отсутствие образования песка или твердых частиц и хорошую производительность скважины. «Конструкция скважины и оптимизированная работа с гравийным фильтром позволили провести хорошие испытания пласта, чтобы оценить концепцию горизонтальной скважины и доказать экономическую целесообразность всего проекта», — сказал г-н Педрозо. Он добавил, что эта стратегия с некоторыми улучшениями будет использована для разработки окончательной системы добычи на месторождении в Атланте, где в начале 2017 года запланировано бурение 10 скважин.

Расширение возможностей

Компания Halliburton также нашла новые способы использования существующих методов. Усовершенствованный сетчатый фильтр компании, входящий в портфолио песчаных фильтров PetroGuard, был представлен два года назад для коллекторов с тяжелой нефтью и мелким песком, но с тех пор был расширен для использования в пластах с нетяжелой нефтью.

«Мы взяли технологию, изначально нацеленную на узкий сегмент рынка, и применили ее к более широкой части рынка», — сказал Трэвис Хейли , руководитель отдела по контролю песка в компании Halliburton.Сетка имеет градуированные фильтрующие слои, которые отфильтровывают все более мелкие частицы из производственного потока по мере того, как поток движется к основной трубе, так что меньше твердых частиц попадает в критический, последний фильтрующий слой. Таким образом, фильтр лучше переносит резервуары с неоднородным песком, помогая исключить необходимость закачки гравийной набивки.

«Смешанные размеры частиц ухудшают проницаемость, а также с большей вероятностью закупоривают фильтрующую среду, чем если бы пески были более однородными по размеру», — пояснил г-н Хейли.«В сегодняшних условиях операторы ищут более дешевые способы достижения той же цели. Это высококачественный грохот, но если мы сможем избежать закачки гравийного фильтра, это значительно удешевит операцию по сравнению с использованием более дешевого грохота с гравийным фильтром вокруг него. В глубоководных резервуарах одна только операция по откачке может стоить 1 миллион долларов или больше за работу». Экран был установлен в 10 областях по всему миру, включая Латинскую Америку, Азиатско-Тихоокеанский регион, Западную Африку и Азербайджан.

: DNV GL – Нефтяники и газовики осматривают испытательные устройства в лаборатории по испытанию песка.Обновленная рекомендуемая практика компании содержит набор рекомендаций по обращению с песком на протяжении всего срока службы скважины и способствует максимально эффективному использованию доступных технологий и методов.

В 2014 году фильтр был спущен в горизонтальной скважине с углом наклона 84° с добычей мелких частиц менее 20% в Каспийском море, Азербайджан, где буровая установка и экономические ограничения позволяли использовать только отдельные фильтры. A 6 5/ 8 дюймов. В открытом стволе диаметром 8 ½ дюйма и длиной 250 м было установлено усовершенствованное сито с размером сетки 175D, что позволило обеспечить начальный приток нефти 2 200 баррелей в сутки и 42 000 куб. м/сут газа без обводнения.На сегодняшний день скважина дает 1 445 баррелей нефти в сутки и 32 000 кубометров газа в сутки при обводненности 30%. Проблем с песком или засорения экрана обнаружено не было. Установка ознаменовала собой первое успешное завершение автономного экрана на Каспии, и в этом регионе планируется построить еще 10.

Компания Halliburton также недавно представила модернизированную конструкцию проверенного в полевых условиях метода, который улучшает гравийную набивку в длинных горизонтальных продуктивных интервалах за счет обеспечения альтернативного пути к затрубному пространству фильтра скважины. Система шунтирования PetroGuard противостоит утечке жидкости в пласт при уплотнении интервала, с возможностью обхода обрушения ствола скважины и уменьшения эрозии стенки ствола скважины во время закачки.

Вкладыш со швом и прорезями (SSL) виден под увеличением. RGL Reservoir Management использует SSL в скважинах SAGD с кустовым бурением и скважинах циклического воздействия паром в богатых битумом рыхлых песках Канады и других пластах с тяжелой нефтью по всему миру

«Мы улучшили эксплуатационные аспекты технологии шунтирования с помощью более простой и быстрее собирается, более удобен в использовании и обеспечивает большее давление», — сказал г-н Хейли.Система имеет две большие транспортировочные трубы и две меньшие насадочные трубы, все они смонтированы на стандартном песочном экране. Резьба, ориентированная на уплотнение металл-металл, выравнивает конструкцию между соединениями песочного экрана. Система предназначена для глубоководных провинций рыхлого песчаника, включая Бразилию и Западную Африку. Первая система была установлена ​​на глубоководной скважине в Нигерии в мае. Вторая установка в Западной Африке запланирована на четвертый квартал 2015 года.

Обновление рекомендуемых практик

Эффективное управление выносом песка также включает в себя разработку стратегии и соблюдение рекомендуемых мировых практик и моделей, некоторые из которых существуют уже много лет.В сентябре DNV GL – Нефть и газ выпустила обновленную версию рекомендуемой практики RP-0501, которая была первоначально выпущена в 1996 году после того, как компания разработала модели эрозии в трубопроводных системах. Обновление 2015 г., частично обусловленное текущей ценовой конъюнктурой, содержит новые рекомендации по разработке, внедрению и контролю над высокоуровневой стратегией управления пескопроявлениями, а также дополнительные справочные материалы по моделям реагирования на эрозию.

«Операторы стремятся увеличить производительность, чтобы компенсировать очень низкие цены на нефть и газ», — пояснил Эспен Крамер , директор по глобальному обслуживанию DNV GL — Нефть и газ. «Управление выносом песка — очень сложная область, и этот новый RP объединяет знания, которые мы получили за последние 20 лет в ходе оценок, испытаний и выполнения различных совместных отраслевых проектов. Цель состояла в том, чтобы помочь операторам повысить производительность безопасным, устойчивым и последовательным образом».

Обновление использует целостный подход к управлению выносом песка, предоставляя простой набор рекомендаций по эффективному управлению выносом песка на различных этапах проектирования и эксплуатации объектов добычи нефти и газа.В нем делается упор на максимальное использование имеющихся решений, а не на конкретный метод или технологию, пояснил Ларс Эвен Торбергсен , старший главный специалист по обращению с песком в DNV GL – Нефть и газ.

«На многих старых месторождениях в Северном море производственные системы были спроектированы так, чтобы вынос песка был нулевым, а внутрискважинное оборудование использовалось исходя из предположения о сильном, хорошо консолидированном пласте», — сказал он. «Сотрудничество с операторами на протяжении многих лет показало, что во многих случаях у них не было системы управления последствиями выноса песка, и в результате они применяли консервативный подход, закрывая скважины, чтобы уменьшить вынос песка, что неоправданно ограниченный потенциал добычи углеводородов.Некоторым операторам не хватало должного внимания, когда речь шла о негативном воздействии песка на их системы, что приводило к нежелательным инцидентам».

Обновленный RP отражает совместные усилия между DNV GL и Statoil по разработке Gullfaks оператора в Северном море, что привело к значительному увеличению производства и доходов после применения новых принципов управления выносом песка еще в 2005 году. Ранее, по оценкам, 50 % скважин Gullfaks были заглушены из-за потенциального выноса песка.

Готовый щелевой хвостовик RGL Reservoir Management, имеющий более 7000 пазов на трубу, широко используется в пластах с тяжелой нефтью и рыхлыми песками. Улучшение контроля качества в технологии щелевого хвостовика обусловлено необходимостью лучшего понимания резервуара и того, как он взаимодействует с используемой средой для предотвращения пескопроявления и условиями работы в скважине.

Последствия добычи определенного количества песка варьируются в зависимости от типа резервуара и того, как настроена конкретная система контроля песка, поэтому руководство предназначено для широкого применения, продолжил г-н Торбергсен.«Некоторые платформы могут безопасно обрабатывать несколько сотен тонн песка в год, в то время как другие могут обрабатывать только небольшое количество. Операторам рекомендуется применять подход, основанный на оценке риска, для определения проблемных мест с песком и устанавливать достаточные меры безопасности, чтобы они могли контролировать условия эксплуатации и добычу песка, чтобы воспользоваться открывающимися возможностями и, возможно, даже разрешить добычу песка. Существует тесная связь между объемом добычи нефти и газа и количеством необходимого песка.

Обновление также содержит дополнительные рекомендации по наиболее эффективному использованию моделей эрозии в отношении выноса песка и создает платформу для рассмотрения возможностей таких вопросов, как оптимизация проверок, которые важны для подводных объектов и максимизации производительности, сказал г-н Торбергсен.

Экран с обернутыми щелевыми отверстиями (WPS), представленный в конце 2014 года компанией Transmer Energy Services, состоит из фильтрующего кожуха из нержавеющей стали с обернутым кожухом с щелевыми отверстиями и опорным кольцом, приваренным к перфорированной базовой трубе.Это создает барьер для проникновения пластового песка, позволяя жидкости течь в фильтр через промежутки между перфорированными щелями. Экран был установлен на двух испытательных скважинах SAGD для Canadian Natural Resources в Альберте.

Усиление вкладышей с прорезями

Усовершенствованное применение давно используемых методов также дает результаты в наземном секторе. RGL Reservoir Management , базирующаяся в Калгари компания, занимающаяся контролем пескопроявления, распределением потока, заказным термическим заканчиванием и производством внутрискважинных инструментов, усовершенствовала один из старейших инструментов – щелевые хвостовики – для канадских нефтеносных песков и других месторождений тяжелой нефти. рыхлые песчаные образования.

Хвостовик со щелевым швом (SSL) с самоочищающимся профилем, который снижает закупорку щелей, широко используется в скважинах с паровым гравитационным дренажем (SAGD) и скважинах с циклическим паровым стимулированием (CSS) на богатых битумом месторождениях Канады. , рыхлые нефтеносные пески и пласты тяжелой нефти на Ближнем Востоке, в Латинской Америке и Африке, а также метановые скважины угольных пластов. SAGD и CSS включают закачку пара для снижения вязкости, чтобы нефть могла легче проходить через рыхлые пески.В Канаде горизонтальные скважины CSS могут иметь длину до 7 382 футов (2 250 м).

«Мы взяли проверенную технологию и значительно улучшили ее», — сказал Брент Ферманюк , исполнительный вице-президент по развитию бизнеса RGL Reservoir Management. «Достижения и лучший контроль качества в технологии щелевых хвостовиков пришли с признанием того, что нам необходимо понимать коллектор и то, как он взаимодействует с используемой средой для предотвращения пескопроявления и условиями эксплуатации в скважине.

SSL может быть адаптирован для каждого резервуара с учетом целей оператора, требований по ограничению выноса песка в скважине, распределения частиц песка по размерам в резервуаре и условий эксплуатации, пояснил г-н Ферманюк. В конструкции также учитываются тип жидкости и количество жидкости, добываемой скважиной, а также потенциальные проблемы коррозии или абразивного износа.

«Добавление пара в скважины SAGD изменяет коллектор, особенно в отношении того, как он будет перекачивать тяжелую нефть», — сказал он.«В Канаде вязкость нефти выше, исчисляемая миллионами сП (сантипуаз), чем у рыхлых песчаных пластов на Ближнем Востоке, поэтому на Ближнем Востоке требуется меньше тепловой энергии для снижения вязкости. Песок на Ближнем Востоке может быть немного чище, с менее проблемной глиной. В этом случае контроль пескопроявления может быть проще, в зависимости от конструкции скважины и эксплуатационных задач». Гравийные набивки можно использовать вместе с SSL. Однако, как правило, они не нужны в условиях низкой текучести и тяжелой нефти, отметил он.

В ноябре 2014 г. компания RGL Reservoir Management представила щелевой хвостовик (CSL) с покрытием proSLOT для тяжелых условий, таких как агрессивный сероводород (сернистый газ/H 2 S) и двуокись углерода (CO 2 ), и температуры до 275°C (527°F), которые обычно возникают при закачке пара, тепла и воды в скважины SAGD. Свойства proSLOT совершенствуются, чтобы выдерживать забойные температуры до 330°C (626°F), что является обычным явлением в приложениях CSS.

Покрытие наносится металлом на саму трубу, чтобы предотвратить коррозию, истирание, образование окалины и глины, а также возможность эрозии из-за прорыва пара, и может наноситься различной толщины.CSL проходит полевые испытания с несколькими операторами в Альберте и, как ожидается, будет полностью коммерциализирован в 2016 году. Компания также работает над разработкой хвостовиков с прорезями и других скважинных инструментов для экстремальных температурных условий до 750° (1382°F).

Обернутая сетка для дырокола

По словам г-на Чжана из Transmer Energy, альтернативой щелевым вкладышам в нефтеносных песках и резервуарах с тяжелой нефтью в Канаде являются разработанные в 1970-х годах экраны для предотвращения песка с проволочной обмоткой, которые разделяют фильтрующую среду и корпус самого фильтра. «Основная труба экрана с проволочной обмоткой спроектирована с равномерно распределенными отверстиями для повышения производительности в условиях нагрузки. Проволока сетки в фильтрующей среде изготовлена ​​из нержавеющей стали, что повышает устойчивость к коррозии. Механизм обеспечивает надежную и стабильную защиту от песка в течение восьми-десяти лет». Поперечное сечение провода трапециевидное, с промежутками между проводами, узкими на поверхности экрана и более широкими внутри для большей проходной площади, продолжил он. Экран также самоочищается, чтобы предотвратить засорение.

В конце 2014 г. компания Transmer представила сетчатую конструкцию с обернутыми пазами (WPS), состоящую из перфорированной основной трубы и фильтрующего кожуха из нержавеющей стали с кожухом с обернутыми пазами и опорным кольцом. Фильтрующая рубашка с перфорированной щелью приваривается к основной трубе через опорное кольцо, создавая преграду для проникновения пластового песка, а также обеспечивая поступление жидкости в фильтр через промежутки между перфорированными щелями.

Фильтр WPS, который был установлен на двух пилотных скважинах SAGD нефтеносных песков для Canadian Natural Resources в Альберте, сочетает в себе преимущества щелевых хвостовиков и экранов с проволочной обмоткой, отметил г-н Чжан.«Подобно сетке с проволочной обмоткой, структура WPS отделяет фильтрующую среду от корпуса сетки. Использование нержавеющей стали также обеспечивает хорошие антикоррозионные свойства». Ширина щели варьируется от 0,20 до 1 мм, что соответствует пластовому песку с различными размерами частиц. Интегральная прочность базовой трубы на 2-3% меньше, чем у стандартных обсадных труб или насосно-компрессорных труб, чтобы выдерживать обрушение или деформацию пласта.

постоянного тока

PetroGuard является зарегистрированным товарным знаком Halliburton. ProSLOT является торговой маркой RGL Reservoir Management.WPS является торговой маркой Transmer Energy Services.

Буровая установка — 70064 —

С новыми игровыми наборами PLAYMOBIL® Sand вы сможете весело провести время в песочнице PLAYMOBIL®! Буровое долото буровой установки можно снять, чтобы легко делать большие отверстия в песке. Будь то ров для замка или туннель через гору, вы можете легко удовлетворить свои потребности в бурении с помощью буровой установки PLAYMOBIL®. Начинающие строители песка не смогут перестать играть! Буровое долото буровой установки можно снять.

Буровая установка

Номер предмета: 70064

С новыми игровыми наборами PLAYMOBIL® Sand вы сможете весело провести время в песочнице PLAYMOBIL®! Буровое долото буровой установки можно снять, чтобы легко делать большие отверстия в песке.Будь то ров для замка или туннель через гору, вы можете легко удовлетворить свои потребности в бурении с помощью буровой установки PLAYMOBIL®. Начинающие строители песка не смогут перестать играть! Буровое долото буровой установки можно снять.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
