Бур тисэ фото: Бур ТИСЭ своими руками: чертежи + фото

Буры тисэ — чертежи и фото.

Фото буров тисэ старой и новой модификации.

На фото слева представлен бур ТИСЭ предыдущей версии, с одной лопаткой. На фото справа бур ТИСЭ с маркировкой ФМ, с двумя лопатками.

Подробнее о преимуществах новой модификации написано на странице фундаментные буры ТИСЭ нашего сайта.

Купить оригинальный бур ТИСЭ, на сегодняшний день можно только только новой модификации, с двумя лопатками. Если вам предлагают купить бур ТИСЭ с одной лопаткой — знайте это подделка. подробнее об этом на странице гарантии ТИСЭ.

Чертежи буров тисэ.

На данных чертежах представлено устройство бура ТИСЭ предыдущей модификации, с одной лопаткой. А также чертеж создания с его помощью сваи.

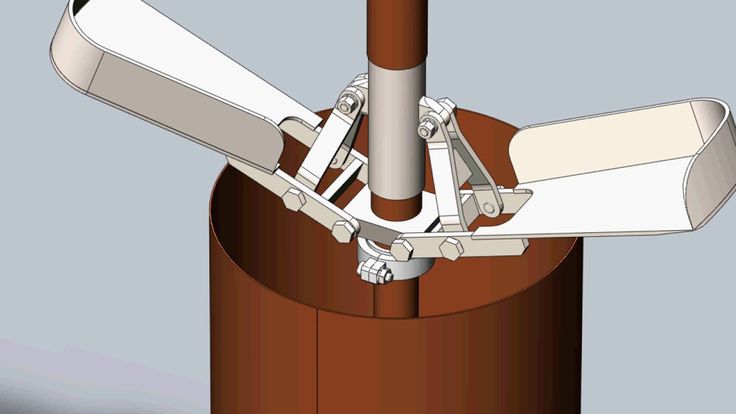

На фото ниже представлен чертеж бура ТИСЭ ФМ, т.е. новой модификации с двумя лопатками.

Основные технические характеристики буров ТИСЭ-ФМ.

Фундаментный бур ТИСЭ-ФМ 300

• весит 12 кг, диаметр бура составляет 300 мм, а ширина рукоятки — 70 см. Длина в транспортном положении 1,34 м.
  Размеры формуемого в земле фундаментного столба при помощи бура фундаментного ТИСЭ-ФМ 300:
  высота от нижней опорной площадки до уровня земли до 2,2 м;
  диаметр цилиндрической части фундаментного столба 0,3 м;
  диаметр полусферы в нижней части столба 0,6 м;
  объем столба с расширением 0,5 м и глубиной 1,5 м 0,15 м³.
• В отличие от бура ТИСЭ-Ф 300, который может делать расширение от 400 до 600 мм, новая модель ТИСЭ-ФМ 300  предназначена для производства расширения только 600 мм, ибо лопасти расширителя закреплены в одном положении.

Фундаментный бур ТИСЭ-ФМ 250

• весит 10 кг, диаметр бура составляет 250 мм, а ширина рукоятки — 70 см. Длина в транспортном положении -1,34 м.
  Размеры формуемого в земле фундаментного столба при помощи бура фундаментного ТИСЭ–ФМ 250:
  высота от нижней опорной площадки до уровня земли до 2,2 м;
  диаметр цилиндрической части фундаментного столба 0,25 м;
  диаметр полусферы в нижней части столба  0,6 м;
  объем столба с расширением 0,5 м и глубиной 1,5 м 0,12 м³.
• В отличие от бура ТИСЭ-Ф 250, который может делать расширение от 400 до 600 мм, новая модель ТИСЭ-ФМ 250  предназначена для производства расширения только 600 мм, ибо лопасти расширителя закреплены в одном положении.

Фундаментный бур ТИСЭ-ФМ 200

• весит 9 кг, диаметр бура составляет 200 мм, а ширина рукоятки — 70 см.
  Длина в транспортном положении 1,34 м.
  Размеры формуемого в земле фундаментного столба при помощи бура фундаментного ТИСЭ–ФМ 200:
  высота от нижней опорной площадки до уровня земли до 2,2 м;
  диаметр цилиндрической части фундаментного столба  0,20 м;
  диаметр полусферы в нижней части столба 0,5 м;
  объем столба с расширением 0,5 м и глубиной 1,5 м  0,1 м³.
• В отличие от бура ТИСЭ-Ф 200, который может делать расширение от 400 до 500 мм, новая модель ТИСЭ-ФМ 200  предназначена для производства расширения только 500 мм, ибо лопасти расширителя закреплены в одном положении.

Бур тисэ

Содержание

• Бур тисэ – достоинства и недостатки инструмента
• Конструкция и принцип работы инструмента
• Инструменты и материалы, позволяющие сделать бур
• Пошаговая технология изготовления бура

Свайный фундамент – это популярный вид основания для любого здания. Суть в том, что на подготовленном участке делаются скважины или круглые отверстия, в которые впоследствии и будут установлены сваи. Но вот вопрос, как сделать те самые скважины самостоятельно? Лопатой этого добиться очень сложно, да и глубина может быть достаточно большая. В этом деле не обойтись без бура – специального инструмента для рытья отверстий в грунте. С ним работа проходит быстро и легко. Популярным инструментом является бур тисэ. Он удобный, эффективный и простой в использовании. Отзывы об инструменте в большинстве случаев положительные. Такой бур вы можете приобрести в строительном магазине. Хотя, если вы мастер на все руки и любите делать все самостоятельно, то инструмент возможно сделать в домашних условиях.

Так вы сможете сэкономить деньги и точно будете уверены в его качестве. Все что нужно – подходящие инструменты, материалы, чертежи, подробная инструкция и вера в себя. Именно об этом пойдет речь в данной статье. Мы рассмотрим, в чем преимущества инструмента, а также предоставим инструкцию, чертежи и дополнительные фото, чтобы вы могли сделать бур тисэ своими руками.

Бур тисэ – достоинства и недостатки инструмента

Если вы решили построить себе дом, дачу или хозблок, то такой инструмент вам понадобится. Технологию бурения таким способом в основном используют именно для индивидуального строительства. Методика устройства фундамента свайным способом набирает популярности, ввиду универсальности применения, повышенной прочности конструкции. Использовать сваи можно практически на любом типе почвы. Кроме того, свайный фундамент характеризуется повышенным сроком эксплуатации.

Бур тисэ, инструмент чисто ручной, который приводится в работу вашими собственными силами. На конце у бура есть ручки, за которые вы будете держаться, и выполнять круговые движения. Принцип бурения довольно прост: лопатой вам нужно сделать приямок, в который и устанавливается бур, и начинать «сверлить» отверстие в грунте. Каковы же преимущества бура?

1. Он выгодно отличается от конкурентов по параметру цена – качество. Стоит инструмент довольно дешево, а если сделать его своими руками, то себестоимость, вообще, мелочная. Такой бур может позволить себе каждый.
2. Получаемое отверстие достаточно качественное и пригодно для устройства фундамента на сваях.
3. Простота и эффективность выполнения работы. Вам не нужно иметь особые навыки, чтобы сделать идеальное отверстие своими руками при помощи бура.
4. За счет телескопической конструкции инструмента, глубина отверстия может достигать до 2,5 м.

Бур станет для вас лучшим помощником при устройстве свайного фундамента. Из минусов можно отметить затраченное время и усилия. Так как механизм приводится в действие физической силой, то скорость рытья сваи зависит от вашей силы.

Конструкция и принцип работы инструмента

Основной рабочий элемент конструкции – это штанга и накопитель. Сама конструкция инструмента довольно проста. Бур тисэ состоит из следующих элементов:

• рукоятка, приводящая инструмент в действие путем вращения;
• штанга, основная и удлиняющая, благодаря которой бур становится длиннее;
• накопитель (грунтоприемник), которым рыхлится и сбирается почва;
• откидная лопатка, расширяющая скважину.

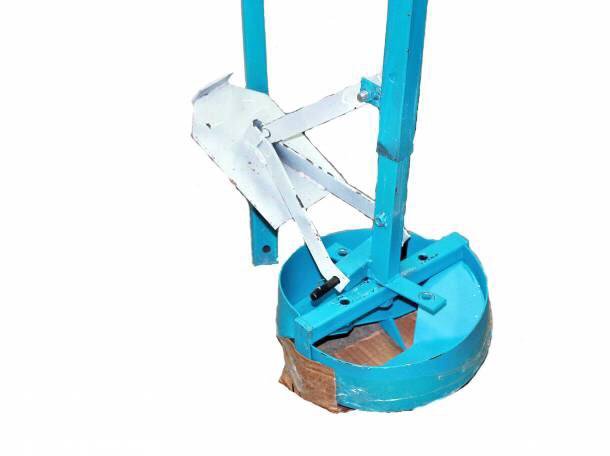

Посмотрите на фото, здесь детально показано, из каких элементов состоит бур тисэ.

Как работают все компоненты? Каждая штанга имеет примерно 110 см в длину. Специальные фиксаторы удерживают штангу на нужной высоте, фиксируя ее на выбранном месте. Накопитель имеет диаметр 25 см, а его цилиндрическая форма обеспечивает идеально круглую форму скважине. Забор грунта обеспечивается резцами-разрыхлителями и пластинами. Шнур поднимает лопатку, а опускается она под собственным весом. Теперь, давайте же узнаем, какие инструменты вам потребуются, чтобы сделать бур тисэ своими руками.

Инструменты и материалы, позволяющие сделать бур

В качестве накопителя будет служить труба для водопровода, а режущей частью будет диск от пилы. Чтобы сделать бур, сначала подготовьте такие инструменты и материалы:

1. Сварочный аппарат.
2. Ручная болгарка.
3. Электродрель.
4. Малярная кисть.
5. Рулетка и маркер.
6. Полоска металла 3×120 см, толщина которой 2 мм.
7. Полоска металла 5×25 см, толщиной 3 мм.
8. Кусок водопроводной трубы 20 см и Ø32 см.
9. Профиль сечением 40×40 мм, 2 шт. длиной 150 см каждый.
10. Диск для пилы, Ø22 см.
11. Капроновый шнур 3 м длиной.
12. Краска с антикоррозийными свойствами.

Из этого всего вы будете мастерить совой бур. Единственная сложность может возникнуть при работе сварочным аппаратом, ведь если вы не имеете опыта работы с инструментом, то лучше попросить помощи у кого-то из знакомых или друзей. Вооружившись всеми необходимыми материалами и инструментами, можно приступать к работе.

Пошаговая технология изготовления бура

Основой бура будет служить металлический профиль, в качестве штанги, а также труба для водопровода, Ø32 см и длиною 20 см, в качестве накопителя грунта. Итак, начнем подробно разбирать, как сделать бур.

Для начала возьмите кусок трубы для водопровода. Чтобы у вас был отрезок, равный 20 см, отметьте размер от края большой трубы рулеткой, сделайте разметку и выполните обрезку болгаркой.

1. Теперь к верхней части водопроводной трубы, ровно по центру, вертикально приварите 2 заготовленные пластины, на расстоянии 4 см.
2. В центре готового корпуса, между приваренными пластинами, вставьте один из двух кусков металлического профиля, и привариваете к ним. Это и будет основной осью инструмента.
3. Разрежьте диск от пилы пополам при помощи болгарки. Вычислите центр и провидите ровную линию, на которую вы будете ориентироваться при резке. Два получившихся куска будут режущим элементом.
4. Снизу трубы (накопителя), приварите две половины трубы. Чтобы они правильно функционировали и «сверлили» почву, выдержите угол в 15°. Так лезвие будет рыть грунт. Одна половина соединяется с корпусом, а другая к оси.
5. Из металлической полоски сделайте профиль, внутренний размер которого немного больше, чем профильная труба. Теперь приварите к самодельному профилю ушко Ø8 мм. Теперь накиньте его на ось. Это элемент будет позволять плужку свободно перемещаться по оси.
6.  Из полоски металла сделайте 2 профиля в виде буквы «П». Их внутренний размер должен быть равным 40×40 мм.
7. Готовый профиль нужен для того, чтобы держать вторую ось, позволяя ей удлинять конструкцию. Приварите их к основной оси так, чтобы создать квадрат, в который легко войдет 2 ось. Для жесткости конструкции один из профилей фиксируется вверху оси, а другой – ниже примерно на 50 см.
8. Чтобы обеспечить центровку корпуса, в ость вставьте старое сверло Ø2–2,5 см и обварите его.
9. Опять из металлической полоски вырежьте обрезок, длина которого на 12 см больше, чем радиус накопителя. Он будет служить лезвием плужка.
10. С одной стороны просверлите отверстие Ø8 мм, а по центру приварите петлю.
11. Лезвие фиксируется к петлям, а к ней по центру привяжите капроновый шнур.
12. В конце к оси перпендикулярно приварите ручку, длиною 60 см.
13. Осталось только очистить все от грязи, обезжирить и покрасить антикоррозийной краской.

Вот и все, ваш бур готов. После высыхания краски он готов к действию. Отзывы про такой бур совершенно разные. Одни люди его хвалят, другие – оставляют негативные отзывы. Все зависит от типа обрабатываемого грунта.
