Бур для перфоратора по бетону: что учесть при выборе

Бур для перфоратора по бетону — это прочная конструкция из металла, которая используется для создания отверстий в твердых основаниях (кирпич, бетон, натуральный и искусственный камень). Предусмотрено несколько классификаций, различающихся конструкцией, допустимой мощностью оборудования, хвостовиком и другими техническими характеристиками.

Важные данные

От привычного сверла бур отличается следующим:

• спиральной частью;
• полостью внутри конструкции;
• материалом изготовления;
• режущими кромками;
• конструкцией хвостовика.

Самыми распространенными вариантами хвостовиков являются:

• SDS-plus. Подходят для легких и средних перфораторов, использующихся в быту. Максимальный диаметр хвостовика равен 18 мм.
• SDS-max. Диаметр хвостовика превышает 18 мм. Подходят для профессиональных электроинструментов.

Не рекомендуем пытаться использовать буры по бетону с обычными дрелями. Их элементарно не получится даже вставить в инструмент.

Особенности выбора бура

Для правильного выбора приспособления нужно учитывать несколько характеристик:

• длина бура;
• диаметр рабочей части.

Конструкция имеет усиленное наполнение, поскольку предназначена для работы с особо прочными материалами. Предусмотрена двойная спираль на рабочей части. Это позволяет увеличить долговечность конструкции вне зависимости от количества применений бура. Некоторые модели оборудованы специальным наконечником, изготовленным из сплава марки ВК8. Такие варианты подходят для обработки высокопрочных оснований.

Прежде чем выбрать бур, ознакомьтесь с маркировкой изделия. Например, данные 6×160 расшифровываются как: рабочий диаметр равен 6 мм, длина составляет 160 мм. Обязательно учитывайте, что последний показатель обозначает рабочую длину, которая чуть меньше по сравнению с рабочей частью.

Показатели диаметра варьируются от 4 до 30 мм. Самые распространенные варианты отличаются диапазоном от 6 до 10 мм. С помощью такого бура можно подготовить отверстие для монтажа дюбеля.

В первую очередь перед выбором определите прочность материала, который планируете обрабатывать. Учитывайте, что для подготовки более глубокого отверстия лучше увеличенная закрученность спиральной части. Также она отличается повышенной скоростью сверления и способствует эффективному удалению отработанных материалов из рабочей зоны.

Предлагаем несколько советов от мастеров, которые помогут быстро и правильно выбрать бур для бетона:

• Для подготовки неглубоких отверстий подходят изделия с пологими спиралями, отличающимися прочностью и долговечностью.
• Лучше покупать инструмент от проверенных производителей и не экономить. Изделия низкого качества быстро изнашиваются, а также могут не подойти под электроинструмент.
• Бетонные основания бурят, а не просверливают, поэтому инструмент должен быть надежным.

При покупке бура необходимо учитывать ГОСТ, а также ценовой диапазон. В специализированных магазинах есть дорогие и дешевые инструменты, которые различаются долговечностью. Наиболее качественными считаются изделия от производителей Bosch, Sturm и Makita.

Предусмотрено разделение на категории по назначению бура:

• Шнековые. Используются для подготовки глубоких отверстий. Конструкция позволяет создать минимальное количество отходов материала и не нагружают электроинструмент.
• С высокой степенью уклона канавки. Применение подобных вариантов позволяет работать с максимально высокой скоростью. Это обеспечивает производительность во время сверления отверстий. При выборе обратите внимание на то, что в данном случае нагрузка будет выше, чем при использовании шнекового бура.
• С низкой степенью уклона канавки. Такие изделия рассчитаны на длительную работу, поэтому имеют повышенный ресурс.
• Коронки. С помощью коронок удается проделать в твердых основаниях крупные отверстия. Предусмотрены алмазные буры и варианты с твердосплавными пластинами, расположенными на рабочей части.

Перед установкой бура лучше тщательно смазывать хвостовик. Это обеспечивает долговечность и эффективность инструмента.

Разновидности

Буры по бетону разделяются на несколько основных видов:

• проломные — для подготовки крупных отверстий с большим диаметром;
• проходные — высокомощные, применяются даже для несущих стен различных построек.

Оба варианта имеют центрирующий стержень, что обеспечивает высокую точность накернивания. Зубиловидные резцы предназначены для более быстрого продвижения инструмента в материале.

Разница между бурами и сверлами

Оба инструмента различаются хвостовиками. На буре предусмотрена специальная канавка, которая препятствует его установке в патрон электродрели. Также есть другие особенности бура:

• увеличенная жесткость;
• повышенная производительность, которая обеспечена благодаря ударной нагрузке.

Для прочной фиксации изделия в патроне и его быстрой замены в случае поломки применяется специальная система крепежа SDS, которая была разработана в компании Bosch.

Всего существует 5 видов SDS, они зависят от категории электроинструмента и типа самого бура:

• SDS — подходит для конструкций с диаметром 10 мм, предусмотрено 2 канавки;
• SDS-plus — самый распространенный вариант, который применяется для изделий с диаметром 10 мм, предусмотрено 4 паза;
• SDS-top — используется для конструкций с хвостовиком 14 мм;
• SDS-max — подходят для более мощных электроинструментов, диаметр 18 мм;
• SDS-quick — отличаются выступами, заменяющими пазы.

Прежде чем выбрать бур для перфоратора, определитесь с поставленными задачами. В соответствии с необходимыми параметрами можно купить инструмент:

• для подготовки небольших отверстий со скругленными кромками;
• корончатые для крупных отверстий.

При необходимости можно дополнить бур адаптером, если хвостовик не подходит к перфоратору.

Конструктивные особенности

Основные части конструкции бура — это:

• Хвостовик. Предназначен для фиксации в патроне перфоратора.
• Тело. Часть, принимающая на себя основную нагрузку, изготовленная из высокопрочной стали.
• Режущая часть. Производится из разных материалов в зависимости от назначения.

Размерный ряд

Основные характеристики при выборе бура для перфоратора — это диаметр хвостовика, рабочая часть и длина. Все размеры изделий определены нормативами ГОСТ. В соответствии с этим предусмотрено несколько рекомендаций:

• для проведения бытовых работ, стандартный диаметр составляет 6, 8 и 10 мм;
• для монтажа массивных конструкций, диаметр равен 10 и 20 мм.

Категории

Буры для подготовки отверстий в твердых поверхностях разделяются на 3 категории:

• самозатачивающиеся — подходят для сверления глубоких отверстий, эффективно удаляется строительный мусор во время работы;
• спиральные — позволяют демонтировать крупные конструкции;
• с пологой спиральной частью — отличаются высокими трудозатратами, подходят для подготовки небольших отверстий.

Также существует алмазный бур, с помощью которого можно значительно увеличить скорость работы и производительность даже при работе с усиленными конструкциями.

Среди специальных видов изделия выделяют:

• коронки;
• зубила;
• канальные буры;
• плоские долота.

Если вы планируете сверлить древесину, то рекомендуем рассмотреть специальный бур по дереву.

выбор ударно-режущей насадки, ее назначение

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Во время выполнения работ по строительству или ремонту объекта часто приходиться делать отверстия в кирпичной, каменной или бетонной стене.

Бур для перфоратора является рабочей ударно-режущей сменной частью электромеханического инструмента

Что такое бур для перфоратора: особенности сменного элемента инструмента

Бур представляет собой рабочую ударно-режущую сменную часть электромеханического инструмента. По внешнему виду он похож на сверло. Для перфоратора насадка выполняется из более прочного материала. Она оснащена хвостовой частью со специальными канавками. Характеризуется большим диапазоном размеров. Бур по бетону имеет характерные особенности в виде спиралевидного строения отдела, своеобразной геометрии кромки для резьбы.

Буры для перфоратора имеют различные формы и размеры

Бур состоит из посадочного хвостика, спирального стержня и режущей части. Посредством хвостового окончания элемент фиксируется в патроне инструмента. Спиральный стержень является рабочей частью. Он предназначен для удаления остатков пыли и высверленного бетона из отверстий. Основа элемента – режущая часть.

Бур изготавливается из нескольких материалов. Для выполнения поверхности используется легированная инструментальная сталь. На режущую кромку дополнительно наносится напайка из алмаза или победита. Такая технология изготовления позволяет повысить производительность изделия и увеличить срок его службы.

Полезный совет! Чтобы увеличить период эксплуатации расходного элемента для перфоратора, перед началом работ патрон и хвостовик необходимо покрыть специальной смазкой.

Бур для перфоратора является расходным материалом для инструмента и применяется для выполнения отверстий в бетонной, кирпичной или каменной поверхности. Сверлить металл или дерево такой насадкой нельзя. Это связано со специфической конструкцией режущей части. Для этого используются исключительно сверла по металлу для перфоратора.

Бур для перфоратора применяется для выполнения отверстий в кирпичной, бетонной или каменной поверхностях

Буры по бетону выпускаются различных размеров. Для бытового использования для маленького перфоратора достаточно приобрести насадку диаметром 6-10 мм. При этом подбирается дюбель соответствующего размера. Максимальный диаметр изделия достигает 50 мм. Для крепления крупных объектов следует использовать длинный бур диаметром 20 мм. Длина изделия может быть 10, 50, 80 и 100 см. При изготовлении буров должно соблюдаться строгое соотношение между диаметром и длиной для обеспечения эффективной, надежной и долговечной работы насадки.

Полезный совет! Информация о диаметре и длине изделия отображена в его маркировке.

Бур: это ударно-режущий инструмент, а не сверло

Бур и сверло похожи между собой по внешним признакам. Оба варианта расходных материалов используются для выполнения сквозных отверстий или углублений цилиндрической конфигурации. Такая насадка используется для пластика, металла и дерева.

Для плотных неамортизируемых поверхностей в виде бетона, камня или кирпича применяется исключительно бур для перфоратора. В результате можно однозначно ответить на вопрос, как просверлить бетонную стену обычной дрелью. Никак, для этого применяется перфоратор с буром.

Главным отличием бура от сверла является тип обрабатываемой поверхности

Ударно-режущий инструмент в виде бура намного прочнее сверл. Размеры бура также превосходят по диаметру данный тип насадки. Максимальное значение сечения сверла равно 14 мм, а у бура эта величина доходит до 55 мм. Отличается также конструктивное исполнение хвостовика. У бура имеются выемки, а у сверла пазы отсутствуют. Длина насадок тоже разная. Сверла выпускаются размером до 300 мм, а длина бура достигает 1 м.

Бур может использоваться в качестве насадки как для ударных, так и для безударных перфораторов. Дрель для данной насадки не применяется. Бур оснащен головкой с разными кромками и несколькими режущими пластинами. Некоторые модели насадок отличаются особенной геометрией, благодаря которой инструмент может удерживаться в центре углубления. Сверла характеризуются небольшой производительностью, а бур может длительное время работать в условиях большой ударной нагрузки.

Классификация ударно-режущих насадок для перфоратора

Ударно-режущий расходный элемент перфоратора можно классифицировать в зависимости от конструктивного исполнения, что определяет сферу использования элемента.

Шнековый бур является самозатачивающимся элементом, который применяется преимущественно при бурении отверстий значительной глубины. Он характеризуется высокой прочностью, выносливостью, эффективностью, способностью выводить образующуюся в отверстии крошку, долговечностью в условиях жесткой эксплуатации.

Ударно-режущие насадки для перфоратора классифицируются по конструктивному исполнению

Бур в виде обычного шнекового сверла употребляется для создания отверстий цилиндрической конфигурации. Для работ по бетону используется пика. Благодаря особой конфигурации она способна создать широкие отверстия. Действует по типу электрического молотка.

Для демонтажа материалов применяется зубило. Для установки электрических розеток предназначен особый тип ударно-режущего элемента в виде коронки. При помощи такого бура создается глубокое отверстие правильной округлой конфигурации. Его можно смело использовать при выполнении штроб для прокладки труб для водоснабжения.

Бур по дереву по эффективности применения в несколько раз превосходит аналогичный вид сверла. Это способствует уменьшению рабочих усилий, быстрому отделению стружки, сохранению структуры древесины под действием такого резца. Земляной бур применяется для создания круглых лунок в земле, что осуществляется благодаря особому строению режущего стержня. Бур по бетону выполняет отверстия в бетонных, кирпичных и каменных поверхностях.

Бур для перфоратора по бетону: разновидности элемента

Строительный бур классифицируется по конструкции спиральной части, типу хвостовика и форме режущей части. Исходя из конструктивного исполнения спирального стержня, расходные элементы для перфоратора бывают шнековыми, спиральными и пологими.

Буры пологого типа не рекомендуется использовать с перфораторами малой мощности

Шнековый бур имеет большой угол наклона канавки спирали, что предоставляет возможность выполнять глубокие отверстия. Он также оснащен самозатачивающимся наконечником с победитовой напайкой. Специфическая конструкция шнековой запчасти для перфоратора способствует эффективному удалению из отверстий пыли и частиц бетона.

Спиральный бур имеет небольшие углы наклона спирали. Он применяется для создания неглубоких отверстий. Последний тип инструмента отличается большим углом наклона спирали, благодаря чему обеспечивается высокая скорость бурения отверстий и эффективное удаление пыли из них. Пологий бур предназначен для неглубоких отверстий. Это самый ходовой вариант расходного материала, который отличается выносливостью. Он заметно повышает производительность перфоратора, одновременно увеличивая нагрузку на него.

Важно! Для перфоратора малой мощности не рекомендуется использовать бур пологого типа.

По типу заточки режущей кромки буры по бетону бывают классическими и центрирующими. У первого варианта твердосплавная пластина представлена четырехгранной конструкцией, имеющей передние и задние грани. Напайки для таких заточек оснащены одной или двумя режущими кромками.

Тип заточки режущей кромки бура по бетону бывает классическим и центрирующим

Центрирующий тип насадки является модернизованным вариантом классической конструкции. Главным достоинством такого элемента является отсутствие эффекта смещения бура относительно первоначального положения.

Бур для перфоратора: классификация элемента по типу хвостовика

Насадки для бетона можно классифицировать исходя из варианта исполнения хвостовика. Наиболее популярным типом является бур SDS Рlus для перфоратора, который часто используется для бытового и полупрофессионального инструмента. Он оснащен хвостовиком диаметром 10 мм, представляющим собой цилиндрическое основание с пазами. Эти углубления необходимы для надежного соединения расходного материала с инструментом.

Насадка содержит 4 паза. Два из них являются сплошными или закрытыми, а два других – открытыми. Длина хвостовой части составляет 40 мм. Диаметр рабочей кромки находится в пределах 4-26 мм.

Другой тип бура по бетону SDS Мax имеет диаметр хвостовой части 18 мм. Ее длина составляет 90 мм. По конструкции пазов такой бур схож с предыдущим вариантом. Главным отличием является разница в диаметрах рабочей части. Для данного типа это значение начинается от 26 мм. Такой вариант сменной насадки используется для полупрофессионального инструмента и отбойных молотков.

Самым популярным типом бура для перфоратора является SDS Рlus

Нечасто применяемым вариантом является насадка для перфоратора SDS Тop. По конструктивному исполнению она представляет собой что-то среднее между двумя предыдущими видами изделий. Ее цилиндрическая часть имеет диаметр 14 мм. Длина хвостовика составляет 70 мм. Диаметр рабочей части насадки находится в пределах 16-26 мм.

Насадка типа SDS Quick по своему строению больше всего напоминает сверло. Хвостовой стержень имеет шестигранную конструкцию. Вместо пазов он оснащен шпонами или выступами, благодаря которым фиксируется в патроне перфоратора. Такой бур 6 мм (диаметр) можно использовать не только для перфораторов, но и для дрелей, шуруповертов.

Важно! Бур SDS Quick подходит исключительно для электроинструментов компании Bosch – для моделей Uneo и Uneo Maxx.

Новое конструктивное исполнение хвостовика имеет бур по бетону Spline. Такая шлицевая конструкция разработана китайской компанией, которая специализируется на изготовлении перфораторов. Насадка нового поколения постепенно вытесняет другие аналоги, доказывая свою эффективность и надежность.

Бур SDS Quick подходит только к перфораторам компании Bosch

Буры для бетона: разновидности напаек

На режущей части бура существует специальная напайка из твердосплавных материалов, благодаря которой обеспечивается эффективная работа насадки. В случае ее износа такое изделие непригодно для дальнейшей эксплуатации. Исходя из материала, который используется для напайки, буры на перфоратор для бетона можно разделить на подвиды.

Победитовые насадки изготовлены из сплава двух материалов высокой прочности в виде кобальта и карбида вольфрама. Первый элемент составляет основу изделия, второй употребляется в качестве отвердителя. Победитовый сплав широко применяется также для изготовления коронок и сверл по бетону для дрели. Твердость материала составляет по шкале Роквелла 80-90 HRA.

Высокой прочностью и долговечностью характеризуются алмазные буры, что сопровождается довольно высокой стоимостью изделий. На режущую кромку наносится алмаз, причем не в виде цельного кристалла, а посредством напыления, чего вполне достаточно для повышения прочностных характеристик насадки без значительного увеличения ее стоимости. Такие насадки для перфоратора (буры) целесообразно использовать для сверления железобетонных конструкций, гранита и мрамора. Существуют также корончатые модификации насадок для бетона с алмазным напылением.

Победитовые насадки имеют твердость по шкале Роквелла 80-90 HRA

Бур может быть оснащен победитовой вставкой, которая образуется путем погружения элемента в карбидный материал. Это способствует повышению износостойкости, прочности и долговечности изделия, которое может выполнить до 200 отверстий. Отличить такую насадку можно по внешнему виду. Для нее характерен светлый окрас наконечника.

Статья по теме:

Коронка по бетону: эффективное решение ремонтных вопросов

Принцип функционирования, основные виды насадок. Стандартные размеры коронок, особенности применения. Ресурс инструмента.

Бюджетным вариантом бура, которому не свойственна долговечность, является каленое изделие. У такого элемента наконечник имеет темный окрас, что свидетельствует о дополнительной обработке. Для изготовления таких насадок не используются прочные материалы. Они отличаются низкой ценой, широким распространением, поскольку выполняются подпольными производителями.

Характерные особенности буров для земли

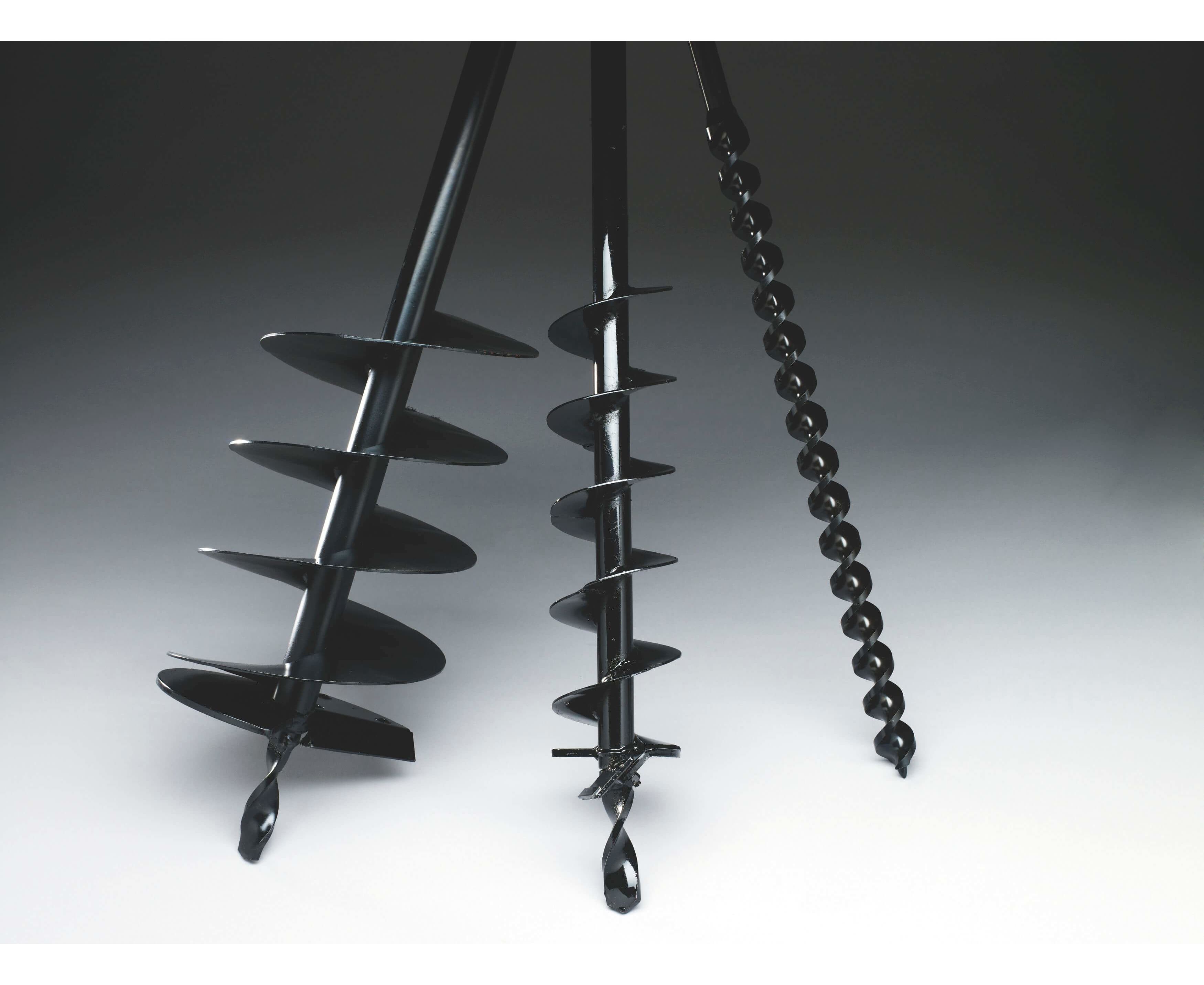

Насадку, при помощи которой выполняются скважины или ямы в земле, называют ямобуром. Она широко используется в разных сферах хозяйственной деятельности, делает отверстия, имеющие круглое сечение. Бур для земли на перфоратор необходим при обустройстве участка, установке столбов, создании свайного фундамента, возведении беседок или арок, установке ограждения, при закладывании инженерных коммуникаций, строительстве колодцев или скважин. Насадка изготавливается из толстостенной трубы, металлического листа, сверла по металлу, стального диска.

Важно! Ямобур может применяться с перфоратором мощностью не менее 850 Вт.

Насадку для перфоратора, с помощью которой делают скважины в земле, называют ямобуром

Бур для перфоратора (для земли) представлен в двух вариантах в зависимости от конструкции рабочей части. Он может иметь спиралевидную форму или быть выполнен в виде дискового полусферического ножа. Опытные мастера предпочитают использовать второй вариант.

Существует несколько разновидностей изделия: шнековые, садовые и буры для свай ТИСЭ. Садовая насадка является простейшим механическим прибором. Она представляет собой двухстороннее изделие со штангой трубчатого исполнения, рукояткой и фрезой, которая имеет с противоположной стороны две лопасти. Такой земляной бур для перфоратора используется для создания неглубоких ям или скважин.

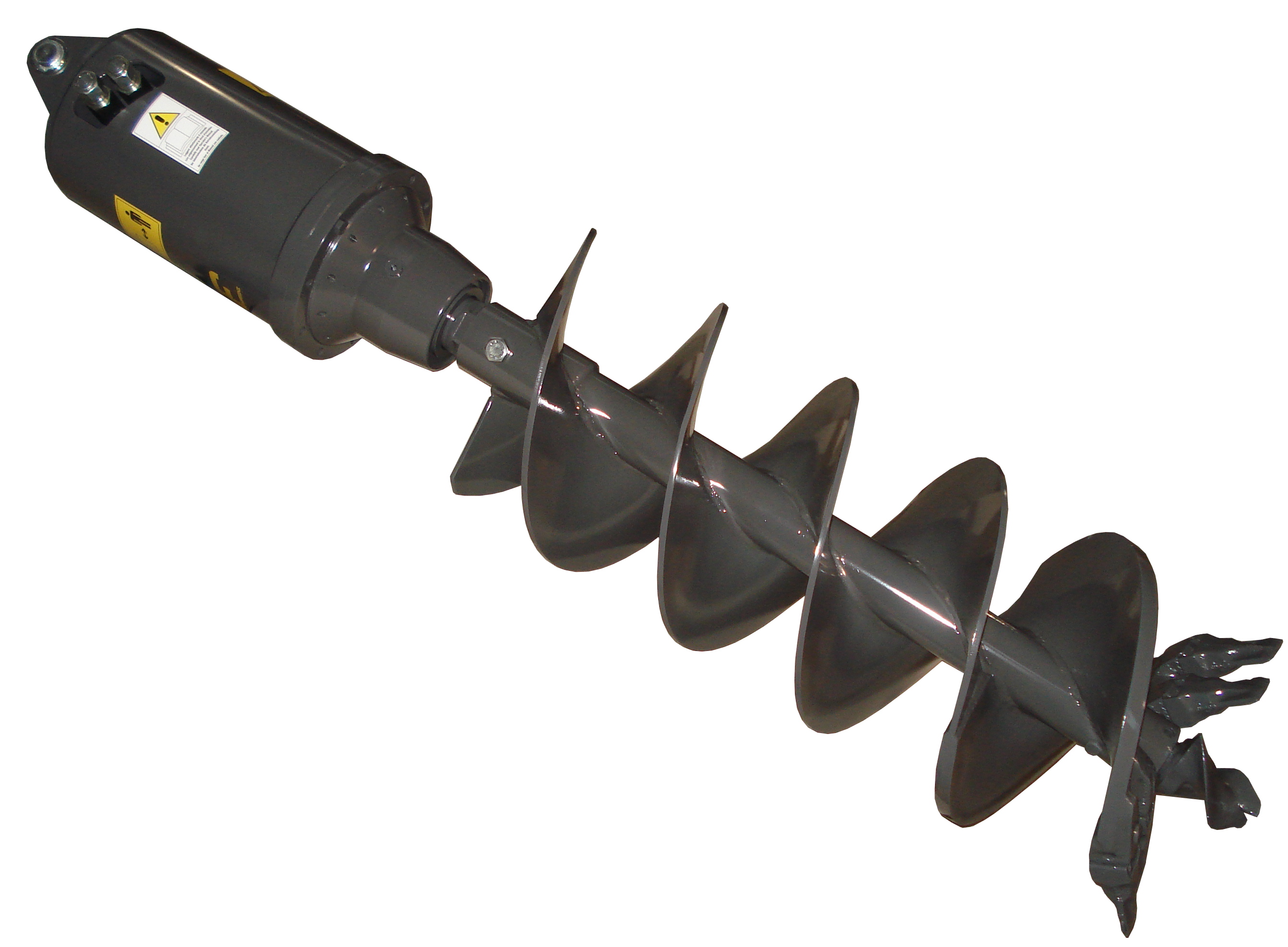

Шнековый бур оборудован, помимо режущих лопастей, винтовым шнеком. Благодаря разъемной конструкции и нескольким фрезам обеспечивается высокая скорость работ. Увеличение частоты вращения насадки способствует заглублению инструмента на определенную глубину.

Бур для земли ТИСЭ оснащен несущим основанием и дополнен некоторыми элементами. Грунтоприемник со шнековыми пластинами и специальными резцами обеспечивает быстрое извлечение грунта из ямы. Благодаря цилиндрическому накопителю можно выполнить идеально ровное отверстие в вертикальном положении. Раздвигающаяся секция штанги способствует регулировке необходимой глубины. В случае обнаружения в грунте препятствий на помощь приходит направляющий штырь.

Ямобуры бывают шнековыми, садовыми и для свай ТИСЭ

Основные критерии выбора бура на перфоратор

При выборе насадки для бытового иди профессионального использования необходимы разные подходы. Однако в любом случае бур должен быть выполнен из прочного твердосплавного материала, что способствует его надежной, эффективной и долговечной работе. Следует приобретать набор буров для перфоратора проверенного производителя, который выпускает качественную продукцию. Экземпляры по низкой цене могут использоваться для разовой работы. К тому же такие изделия могут принести ущерб перфоратору.

Полезный совет! С лучшей стороны зарекомендовали себя компании Bosch, Sturm и Makita.

Для бытового использования достаточно приобрести насадки среднего ценового сегмента, а для профессиональных целей лучше выбирать более дорогостоящие экземпляры.

Исходя из назначения изделия, подбирается тип исполнения хвостовика. Наиболее востребованным вариантом является бур SDS Рlus, который применяется для малых и средних мощностей. Его диаметр равен 10-18 мм, длина закрепленной части – 4 см. Для создания широких отверстий следует выбирать насадку SDS Мax, диаметр которой варьируется от 18 до 32 мм. Наиболее востребованным является бур для перфоратора 20 мм.

Отлично зарекомендовали себя буры изготавливаемые компаниями Bosch, Sturm и Makita

Если необходимо выполнить отверстие размером более 32 мм, следует приобрести корончатые сверла на перфоратор. При выборе бура необходимо также обратить внимание на форму режущей части, которая может иметь две, три или четыре грани. Последний вариант является наиболее эффективным, но имеет повышенную стоимость.

Важно! При выборе бура по типу хвостовика следует уточнить в инструкции для перфоратора, какой вариант насадки для него подходит.

Дополнительно для бурения можно приобрести удлинитель, который увеличивает длину отверстия без изменения его диаметра. Это весьма актуально при выполнении земляных работ и использовании коронок. Насадка может быть дополнена набором штанг разной длины, что расширяет функциональность изделия, увеличивая его производительность.

Как правильно пользоваться перфоратором с насадками

Перед началом использования перфоратора следует удостовериться в отсутствии повреждений. При необходимости инструмент требуется предварительно очистить. Перед тем как вставить сверло в перфоратор, его нужно смазать. В противном случае может наблюдаться повреждение трущейся части рабочей насадки при нагревании электроинструмента.

Для профессионального использования лучше выбирать буры с более высокой ценой

Затем бур с некоторым усилием хвостовиком фиксируется в патроне для перфоратора. Возникновение щелчка свидетельствует о правильной установке насадки. Однако для контроля следует попытаться вытащить бур обратно, что не должно осуществиться. Если присутствует люфт, патрон необходимо заменить.

Важно! Для эффективной и долговечной работы электроинструмента требуется перед каждым использованием расходного материала применять смазку для буров перфоратора.

При выполнении процесса бурения каждые 10-15 секунд бур следует извлекать из отверстия. Для замены бура или по окончании выполнения работ необходимо нажать на специальное кольцо патрона по оси в направлении электроинструмента, после чего можно извлечь расходный материал.

Может произойти так, что бур нельзя будет достать из патрона. Это свидетельствует о деформации хвостовика, которая произошла в процессе выполнения работы. Подобная ситуация может возникнуть при использовании изделия, изготовленного из материала плохого качества. Такое явление может наблюдаться и в результате чрезмерного воздействия на инструмент при выполнении операции бурения.

Тип бура нужно подбирать исходя из свойств обрабатываемой поверхности

Для извлечения бура можно применять тиски, куда он зажимается. Перфоратор вытягивается раскручивающимися движениями (из стороны в сторону). Патрон при этом должен находиться в открытом положении. Застрявший бур можно отжать при помощи газового ключа, который будет играть роль рычага.

Полезный совет! В случае заклинивания сменного материала перфоратор переводится в режим удара, а насадка извлекается путем подергивания на себя.

При работе перфоратора бур может вылететь из патрона. Это возможно в результате длительных манипуляций инструмента под наклоном, дефекта расходной части или износа стопорного механизма.

Полезные рекомендации по использованию бура для перфоратора

Бур должен применяться строго по назначению. Добросовестные производители на упаковке указывают информацию о сфере использования, поскольку насадки могут оснащаться разными вставками, профилем и наконечниками.

Если бур не подходит к перфоратору, можно воспользоваться специальным переходником

Тип бура подбирается исходя из характера обрабатываемой поверхности. Чем тверже основание, тем более жестким должен быть материал наконечника насадки. Для перфоратора лучшим вариантом является победитовый бур или изделие из сплава ВК 8, имеющее повышенное содержание вольфрама.

Размер бура по бетону для перфоратора подбирается не только исходя из требуемого диаметра отверстия, но и с учетом мощности прибора. Размер бура для перфоратора может просто оказаться неподходящим для патрона инструмента.

Полезный совет! Если возникает необходимость использовать бур, который не подходит для перфоратора, можно воспользоваться специальным переходником, который применяется исключительно для профессионального электроинструмента.

Для бурения бетонной стены с арматурой необходимо использовать насадку с алмазным напылением

При создании отверстий следует руководствоваться рекомендациями, содержащимися в инструкции к перфоратору. Выбор оптимальной скорости будет зависеть от материала поверхности и типа бура. В процессе выполнения работ ось бурения не должна меняться. Это может привести к деформации насадки и выходу ее из строя.

Для бурения бетонной поверхности с арматурой следует выбирать насадку с алмазным напылением. Для небольших отверстий используется бур для перфоратора 6 мм с пологой спиралью.

Имея представление об особенностях бура, его отличиях от сверла, разбираясь в разновидностях насадок, несложно сделать правильный выбор при покупке расходного материала для перфоратора, который справится с поставленной задачей. Это является залогом эффективной, надежной, безопасной и долговечной работы электромеханического инструмента.

критерии выбора, особенности, размеры и цены

Даже самая хорошая ударная дрель не всегда эффективна при работе с бетоном. Чтобы в прочном материале быстро и точно делать отверстия разных размеров и в любом количестве, нужен перфоратор. А к нему – специальные буры и сверла по бетону.

Оглавление:

1. Разновидности буров
2. Что такое посадочный хвостовик?
3. Алмазные и победитовые наконечники
4. Рекомендации по выбору
5. Цена SDS plus и SDS max

Для начала стоит разобраться, чем сверла отличаются от буров. Хотя эти расходники внешне похожи и в конечном итоге выполняют одну и ту же задачу – сверлят отверстия в бетоне – принцип работы у них разный.

Сверло прорезает толщу бетона своими заточенными спиральными ребрами. Винт на буре не режет, а извлекает разрушенные части из дыры. Бурение выполняет его наконечник, от формы которого и будет зависеть результат. При этом можно брать сверло по бетону для перфоратора, даже если оно предназначено для установки в дрель. Понадобится всего лишь специальный переходник для закрепления насадки в патроне. Бетонные буры и сверла могут применяться также и для бурения отверстий в камне, керамике или кирпиче. Вопрос только в форме режущих частей и выборе режима работы перфоратора.

Конструкции буров

1. Шнековый.

По сути это и есть сверло по бетону. Оно выглядит как длинный шнек, но режущая кромка и округлое жало выполняются из особо твердого сплава либо проходят дополнительную закалку. Чаще всего применяются для решения бытовых задач – навешивания шкафов и полок, установки светильников. Более мощные шнековые буры для перфоратора могут отличаться формой наконечника. Это зубья или крестообразные лопатки, усиленные победитовой напайкой.

2. Спиральный.

Применяется для глубоких отверстий. Из-за большой длины он должен иметь и диаметр побольше, чтобы его тело могло сопротивляться деформирующим нагрузкам в процессе работы. Лучше всего для сверления дыр большой глубины подходят буры Bosch.

3. Пологий.

Имеет минимальный угол наклона витков, что затрудняет извлечение пыли и крошки. Но при сверлении неглубоких отверстий в бетоне, для которых этот вид насадок и предназначен, это не принципиально. А вот чтобы сделать гнездо поглубже, придется приложить и свои усилия. Хорошие пологие буры, отличающиеся выносливостью, производит фирма Makita.

4. Коронка.

Когда нужны отверстия большого размера, обычный стержневой бур по бетону не годится. Здесь потребуется специальная коронка с резцами. Она работает в тандеме с буром, который одновременно является центральной осью насадки. Чаще всего коронки используют для бетонных и железобетонных конструкций под установку электрофурнитуры (подрозетников, выключателей) и проведение инженерных систем.

Виды хвостовиков

Посадочный хвостовик – та часть, которая фиксируется в патроне перфоратора. Поэтому выбирать нужно насадки, которые совмещаются с конкретным инструментом (свои рекомендации производитель прописывает в инструкции). Под бурильное оборудование хвостовики делают со специальными пазами разной формы:

• SDS quick – такие небольшие хвостовики размером от 5 до 10 мм имеют самые тонкие сверла для перфораторов Bosch. Чтобы насадка не прокручивалась в патроне, вместо пазов на них делаются продольные выступы.
• SDS – хвостовик диаметром всего 10 мм с двумя выбранными пазами.
• SDS plus – это буры для легкого электроинструмента малой мощности. Те же 10 мм в поперечнике, что и у обычного SDS, но канавок уже четыре.
• SDS max – предназначены для профессиональных перфораторов. Так как буры SDS-Max по бетону выпускаются самых разных размеров, диаметр хвостовика тоже может отличаться, но стандартом считается 18 мм. Количество выбранных пазов – 5.
• SDS top – промежуточный и редко встречающийся стандарт, который используется для оборудования фирмы Bosch. При диаметре 14 мм имеет две пары канавок.

В некоторых случаях возникает необходимость вставить в патрон под SDS max сверло другого типоразмера, например, SDS plus. Это возможно, если вы найдете подходящий переходник. Обратную замену лучше не делать, так как бур, не рассчитанный на высокую мощность электроинструмента, и сам не даст ожидаемого эффекта, и гнездо быстрее разобьет.

Типы наконечников

Алмазный – единственный вид, который может иметь дело с армированным бетоном. Также он хорошо справляется с тяжелым бетоном и твердыми каменными породами.

Победитовый – в отличие от других разновидностей, предназначен для многократного использования. Его насадка не нуждается в затачивании, однако следует различать победитовые напайки разной прочности:

1. Мягкие – конечно, в полном смысле этого слова победитовые сверла таковыми не являются. Но они могут работать только по легким бетонам и кирпичу. Стоимость их всегда невысока.

2. Средней прочности. По отзывам специалистов, их характеристик вполне хватает для домашнего использования на обычном бетоне.

3. Высокопрочные – по своим свойствам вполне сопоставимы с алмазными, разве что железобетон не «берут».

Обычно хвостовики победитовых буров идут в исполнении SDS plus. Самые прочные и долговечные выпускаются под марками Хилти и Diager Twister.

Как подобрать?

Основные рекомендации по выбору бетонного бура с точки зрения его параметров мы уже дали в нашем обзоре конструкций. Остается только добавить, что наличие шипа в центре режущей грани поможет делать идеально отцентрированные отверстия. А вот подбирать размеры насадок нужно индивидуально.

Для домашнего ремонта, где ничего крупнее рамного дюбеля забивать в стену не придется, достаточно купить набор сверл для бетона диаметром 6-10 мм. Под анкеры, которыми будут крепиться тяжелые конструкции, нужны буры помощнее – от 12 до 20 мм.

Ориентировочные размеры поможет определить и тип намеченных работ:

• 110 мм (диаметром 6) – монтаж легкой обрешетки, штукатурных маяков и другие этапы квартирного ремонта.
• 12 х 220 (460) – электромонтажные работы и установка мебели (шкафы-купе, навесные конструкции).
• 24 х 460 – для прокладки трубопровода любого назначения.

Диаметр буров по бетону обычно кратен двум, но иногда требуется абсолютно точный, но нечетный размер, например, 15 мм. В этом случае придется потрудиться, разыскивая нестандартные варианты среди импортных товаров. То же сверло на 15 мм есть у американского производителя Irwin, 9 и 11 – у китайской марки Makita. А вот 13-миллиметровые насадки уже выпускает наш соотечественник Зубр.

Приобретая довольно тонкое сверло по бетону, обращать внимание лучше всего на его стоимость и хорошие отзывы об изготовителе. В этом случае удастся купить, пусть и дорогую, но надежную насадку, которая выполняет свои функции. Желание сэкономить приведет лишь к тому, что вы будете вновь и вновь менять сверла в патроне, потому что производителю тоже захотелось сэкономить – на качестве и количестве металла для своей продукции.

Те же рекомендации справедливы и для буров большого диаметра. Ведь даже самый плохенький из них обойдется недешево. Поэтому выбирая между дорогим и очень дорогим, лучше отдать предпочтение второму варианту.

Расценки

Тонкие сверла для работ по бетону диаметром от 6 до 8 мм отличаются пропорциональным ростом стоимости при увеличении длины. А вот буры большого размера могут иметь разбег цен в 300-500 %.

Система крепления sds. Буры для перфоратора по бетону: параметры и правила выбора

В этой статье мы подробно расскажем об основных различиях хвостовиков SDS+ и SDS max. Рассмотрим их конструкцию, особенности и назначение.

Хвостовик — это часть оснастки, которая фиксируется в патроне инструмента (станок, дрель, перфоратор).

Система крепления SDS была презентована миру в конце 70-х годов. На сегодняшний день, она используется в 90% перфораторов. По сравнению с «кулачковыми» патронами, система SDS намного эффективнее. При использовании ударного сверления на патрон производилось колоссальное давление, приводя его к разрушению. Для его защиты и была создана система SDS. В итоге, появилось несколько видов хвостовиков данной системы, для которых производят буры с различными посадочными наконечниками. В системе SDS с хвостовиками типов SDS plus и SDS max являются наиболее популярными. Чтобы разобраться в их отличии, нужно рассмотреть их конструкцию и применение.

Как устроен патрон SDS

Процесс фиксации легко понять, глядя на сам хвостовик. На нем расположены пазы, открытые и закрытые. Первые, выполняют роль направляющих, для входа бура в патрон. А закрытые, фиксируют его внутри стопорными шариками. Чтобы облегчить ход бура, хвостовик слегка смазывают. Именно за счет «свободного» хода сверла, патрон имеет защиту от ударного воздействия.

Тип SDS plus в большинстве случаев используют с инструментом весом 2-4 кг. Это легкие, строительные инструменты имеющие широчайшее применение в быту. Осуществляют бурение диаметром до 26 мм.

Особенности хвостовиков SDS plus:

4 паза: 2 открытых, для вставки буров, 2 закрытых, для их фиксации;

диаметр хвостовиков 10 мм;

площадь контакта клиньев 75 мм 2 .

Таким видом крепления оснащены инструменты «тяжелого» класса. Используется профессионалами, для более сложных работ перфоратором весом от 5 кг. В основном, применяется для ударных работ без сверления. Выполняют бурение диаметром более 20мм. Перфораторы SDS-max обладают двумя режимами: сверление с ударом и удар без сверления.

Отличие от конструкции SDS-plus состоит в асимметричности трапецеидальных пазов.

Особенности хвостовиков SDS max:

диаметр хвостовика 18 мм;

вхождение в патрон на 90 мм;

площадь контакта клиньев составляет 389 мм 2 .

С помощью нажатия и поворота, сменить оснастку не составляет труда. Кроме буров, используют разные насадки: зубила, лопатки, трамбовки, мешалки.

Отличия хвостовиков SDS plus и SDS max. Выводы.

Хвостовики SDS+ и SDS max имеют разницу в диаметре, количестве пазов, их размерах. Смещение буров SDS+ по своей оси составляет 1 см, у буров SDS max это расстояние колеблется от 2-х до 5-и см.

SDS+ использую в большинстве своем для пользовательских, бытовых работ, а с помощью SDS max, можно профессионально выполнить бурение и разрушение. Об этом свидетельствует не только размеры используемых буров, но и собственно сама конструкция захвата оснастки.

Система крепления сменной оснастки SDS завоевала признание мира благодаря своей уникальной конструкции, которая позволит продлить срок эксплуатации инструмента и использовать его возможности в полной мере. На сегодняшний день, патрон SDS — это незаменимая часть профессионального и бытового строительного инструмента. Такая популярность заслужена не только потому что, система делает процесс работы инструментом удобным и легким, а еще потому, что защищает патрон от негативного воздействия импульсного удара.

Купить буры и сверла с системой SDS+, SDS max, Вы можете в нашем интернет-магазине, а не только, в таких крупных городах как Харьков, Одесса, Киев, Львов, Днепр, мы осуществляем доставку по всей Украине.

В первую очередь желательно определиться с видом предстоящий работ и мощностью электроинструмента, тип хвостовика не сыграет большой роли в мелком ремонте, но в масштабном строительстве от него будет зависеть весь производственный процесс.

Поясняем, если применить бур SDS Max(SDS Max II , SDS Max IV) в инструменте малой или средней мощности с патроном SDS Plus (SDS Plus II , SDS Plus IV) потребуется специальный переходник и делать отверстия в толстой бетонной стене, то перфоратор будет работать на пределе своей мощности и, скорее всего, выйдет из строя в ближайшее время.

В обратном случае, когда необходимо проделать много технологических отверстий среднего диаметра перфоратором с патроном SDS Max, продолжительная работа будет невозможна, ввиду большого веса электроинструмента.

Подбор хвостовика в зависимости от плотности стен

От предназначения и основной цели покупки инструмента, а также от качества материала, в котором будет производиться бурение, напрямую зависит выбор хвостовика и диаметр бура.

Бур SDS Max лучше использовать для создания сквозных, широких по диаметру и глубоких отверстий в перекрытиях повышенной твердости. — Бур SDS Plus идеально подойдет для мощных и средних перфораторов. Отлично справится с бурением небольших по диаметру отверстий (от 4 до 20 мм) как сквозных, так и не слишком глубоких.

Для перекрытий средней твердости, рекомендуется использовать буры с этим хвостовиком в совокупности с перфоратором пониженной мощности до 900 Вт. Для более точного расчета необходимой мощности инструмента лучше проконсультироваться с менеджером по телефону.

Разновидности хвостовиков

Фирма Fischer производит буры и биты разнообразных размеров и предназначений. Для бит используется шестигранная, со слегка закругленными гранями, геометрия хвостовика. Такую биту можно вставить как в обычный держатель, так и в универсальный.

*Этим типом могут оснащаться не только биты, но и спиральные, перьевые сверла по дереву, а также специальные удлинители для бит .

SDS

Хвостовик с двумя продольными канавками по 10 мм, которые на 35 — 40 мм погружаются в центр патрона перфоратора. Эта разновидность на 100% подходит к бурам типа SDS Plus.

Хвостовик с двумя желобками диаметром 10 мм, который на 40 мм вставляется в патрон перфоратора. Такой хвостовик на 100 % совместим с хвостовиком SDS-plus.

SDS-plus

Самый распространенный вид хвостовиков диаметром 10мм, который примерно на 35 — 40 мм погружается в центральную полость патрона. На нем располагается четыре продольных углубления, два открытых используются направляющими клиньями, а два закрытых для удержания бура с помощью стопорных шариков. Рабочая площадь контакта клиньев — 75 мм 2 >. Этот вид буров рекомендуется применять для небольших работ на легких перфораторах.

Минимальная длина бура — 110 мм. — Максимальная длина бура — 1000 мм.

Сегодня этот вид буров производят с диаметром от 4 до 26 мм (самым ходовыми считаются 6, 8, 10 и 12 мм). Этот стандарт был введен прародителем электроинструмента фирмой Bosch в 1977 году.

Область применения насадок для перфоратора SDS Plus до 5 Дж

SDS-max

Считается вторым по популярности хвостовиком, используется в перфораторах повышенной мощности. Предназначен для обработки стен и перегородок повышенной твердости. Обычно диаметр бура превышает 20 мм. Хвостовик имеет диаметр 18мм. Рабочая площадь клиньев 389 мм 2 . Хвостовик оснащается тремя открытыми и двумя закрытыми пазами для лучшего удержания. Стандартная глубина фиксации бура в патроне 90 мм. Разработан в 1989 году в Кельне.

Область применения насадок для перфоратора SDS Max до 25 Дж

SDS-quick

Разработан в 2008 году известной компанией, вместо продольных углублений используются выступы. В держатель такого типа можно установить шестигранный хвостовик 1/4 дюйма, который используется на спиральных и перьевых сверлах, а также битах всех видов.

SDS-hex

Используется в производстве долот и пик для мощных отбойных молотков.

Высокий уровень износостойкости буров и зубил достигается за счет применения высококачественных материалов. Каждая выпускаемая партия проходит жесткий контроль качества, что позволяет полностью избавить конечного потребителя от некачественного расходного материала.

Биты

Бита — универсальное приспособление для шуруповерта также может использоваться на перфораторах с регулировкой оборотов. Представляет собой вытянутый шестигранник из инструментальной стали, хвостовик — шестигранный, рабочая часть может иметь множество конструкционных форм:

• Крестовую
• Плоскую
• Шестигранную
• Звездочка

При строительно-отделочных работах используются всевозможные комбинации крепежа. Но наиболее часто применяют крестовые и шлицевые биты, которые выпускаются в стандарте и . PH — это сокращенное название от Phillips, они имеют крестообразную форму. Самым востребованным считается размер — Ph3 . За счет идеально сконструированной формы, площадь и нагрузка на крепеж распределяется равномерно, а вероятность сорвать шлиц винта или самореза снижается в несколько раз.

PZ — сокращенное название от Pozidrive, вторая разновидность крестообразных бит. Главное отличие от PH заключается в наличии четырех диагональных ребра, которые увеличивают площадь сцепления с крепежом. Используются для вывинчивания заржавевших или заклинивших в резьбе шурупов и винтов. Выпускаются в широком размерном диапазоне от 0 до 4. Самыми ходовыми и часто встречающимися считаются PZ2 — PZ3.

Для ремонта автомобиля или бытовой техники используют -бит, расшифровывается — Torx hole. Винты с такими гранями можно встретить на Китайской и европейской технике, они имеют вид звездочки.

Slot, плоская бита, подходит для завинчивания крепежа в мягкий материал. Самые популярные размеры — SL3, SL6. Для точечных работ рекомендуется использовать размеры — SL0 и SL1. Для ремонта домашней техники, может, пригодиться размер — SL2.

HEX — шестигранные. Используются в мебельном производстве. Для бытовых целей, может, понадобится размер — 4 мм.

Бита FPB PH C — используются для работы по гипсокартону, как ограничитель уровня закручивания. Идеально подойдет для неопытных и домашних мастеров.

Наборы насадок могут использоваться для ручной работы, а также для шуруповертов. Все биты производятся из износостойких материалов, и имеют различный диаметр, и конфигурацию. Для удобства можно приобрести дополнительный адаптер FBH Quick для быстрой смены бит.

Алмазные частицы предотвращают прокручивание биты, что позволяет сохранить шлицы саморезов или винтов в пригодном для работы состоянии. Это покрытие обеспечивает максимально долгий срок службы и способствует снятию дополнительного напряжения с рабочей части биты, что облегчает и ускоряет монтаж крепежа.

Алмазное покрытие можно встретить в наборах бит Fischer, которые оснащаются специальным держателем для удлинения и крепления бит.

Все адаптеры и насадки-биты Fischer из представленного ассортимента на сайте имеют наружный шестигранный хвостовик 1/4, который производится в соответствии с ISO 1173, что позволяет использовать их со всеми шурупами стандартного размера/диаметра резьбы.

Общее, что объединяет весь ассортимент компании — традиционно высокое качество Fischer.

Необходимость перфоратора при выполнении различного рода ремонтных бытовых работ объяснять не приходится. Но даже отличным инструментом известных промышленных производителей сложно качественно и аккуратно выполнить работы, если для него неправильно подобран сменный бур – режущая часть перфоратора, предназначенная для выполнения отверстий в сплошных твердых средах (бетоне и железобетоне, кирпиче, камне). Существует несколько аспектов конструкции бура, на которые при покупке стоит непременно обратить внимание.

Хвостовик – износостойкая часть бура, выполненная из высокопрочной закаленной стали, вставляемая в патрон перфоратора. Именно форма хвостовика, в первую очередь, отличает бур от аналогичного спирального сверла. Профессиональный глаз мастера без ошибки определит, подойдет ли бур к тому или иному типу перфоратора, а новичкам строительного дела поможет в этом разобраться принятая маркировка хвостовиков SDS (Special Direct System – «особая управляющая система», разработанная фирмой Bosch):

• бур sds plus – наиболее распространенный тип хвостовика диаметром 10 мм, длина вставляемой в патрон перфоратора части – 40 мм. Для установки имеет четыре открытых паза, воспринимающие крутящий момент. Такие буры, имеющие диаметр 4 — 26 мм, применяются на легких строительных профессиональных и бытовых перфораторах.
• бур sds max – второй по распространенности тип хвостовика, применяемый для буров большого диаметра (более 26 мм), используемых в тяжелых и мощных перфораторах, например, в электрических отбойных молотках. Диаметр такого хвостовика – 18 мм, длина вставляемой в патрон части – 90 мм.
• sds top – несколько промежуточный и мало распространенный тип хвостовика диаметром 14 мм и длиной 70 мм, имеющий два открытых и два закрытых паза для установки в патрон перфоратора. Обычно используется на бурах с диаметром 16 — 26 мм.
• sds quick – созданный в 2008 г. уникальный шестигранный тип хвостовика со шпонками вместо пазов и держателем, в который можно вставить сверла и биты для шуруповерта. Применяется только для перфораторов Bosch Uneo/Uneo Maxx.

Непосредственно выполняющая процесс сверления рабочая часть бура изготавливается из сплава металлов, и от ее состояния зависит производительность труда и безопасность использования перфоратора человеком. Рабочая часть может иметь различную форму и классифицируется по назначению следующим образом:

• шнековый бур – отличный вариант для выполнения глубоких отверстий различного диаметра. Его спиральная конструкция и высокий крутящий момент позволяет при работе эффективно отводить пыль и шлам, тем самым уменьшая нагрузку на инструмент и сокращая время выполнения одного отверстия.
• бур с небольшим углом наклона рабочих канавок – для работы с применением крайне незначительных усилий (например, в перфораторах Makita). Его назначение – процесс бурения значительного количества отверстий малой глубины.
• бур с большим углом наклона рабочих канавок , обеспечивающий высокую скорость бурения и производительность самого процесса. Создаваемая нагрузка на перфоратор выше, чем при использовании шнековых буров. Оптимален для бурения единичных отверстий большой глубины.

Буры с одной или несколькими спиральными канавками, а так же канавками специально разработанных форм обеспечивают устойчивость бура, его сбалансированное центральное размещение при бурении, уменьшении вибрации, а, следовательно, и нагрузки на перфоратор и производительность выполняемых работ.

Напайка, являющаяся режущей частью бура и влияющая на скорость работ и качество получаемых отверстий, выполняется из твердого сплава и может иметь различное количество рабочих кромок. Ресурс бура целиком ограничен степенью износа напайки. Производители постоянно совершенствуют материалы и способы заточки головки бура, стараясь максимально улучшить производительность при минимизации силовых затрат на сверление. Буры по конфигурации заточки твердосплавной части можно разделить на две основные группы:

1. Классическая заточка – твердосплавная пластина имеет расположенные крест-накрест ровные режущие плоские передние и задние грани. Напайка с такой заточкой может иметь одну или две режущие кромки, которые снижают биение во время обработки, улучшают качество отверстия, но и влияют на цену бура.
2. Центрирующая головка – более усовершенствованный вариант классической заточки. Особая геометрия, разная у различных производителей, исключает увод бура внутри отверстия от оси начального положения и формирует ровное, «не разбитое» отверстие.

Следует отметить, что режущие грани не всегда имеют линейную форму, волнистая геометрия с центрирующим шипом и крайними режущими выступами — еще один способ уменьшения нагрузки на перфоратор за счет снятия твердого материала слоями. Существуют и самозатачивающиеся коронки с правильно подобранным углом заточки, необходимые в условиях агрессивного бурения – например, абразивных пород, – бур изнашивается без затупления чрезвычайно износостойкой режущей грани.

Размер бура – одна из основных характеристик изделия, с которой начинается покупка в магазине, и напрямую связанная с его предназначением: сверлением отверстий необходимого диаметра и глубины. Размерность бура традиционно складывается из двух определяющих параметров, подбираемых для решения конкретных задач:

1. Общая длина . Максимальная длина бура вместе с хвостовиком, предлагаемая в магазинах – 1000 мм, минимальная – 100 мм. Физика бурения не позволяет применять бур большей длины: работать более длинным инструментом практически невозможно. Длина бура тесно связана с его диаметром: оба этих параметра должны быть технически сбалансированы и обеспечивать надежность и безопасность бурения.
2. Наружный диаметр . Как было сказано выше, диаметр зависит от длины и, дополнительно, от типа хвостовика – например, максимальный диаметр бура sds max – 50 мм и не больше. Значение диаметра – это всегда четное число, тому же принципу следует и маркировка крепежных элементов.

Вот основные моменты, касающиеся размеров буров для перфораторов. Для проведения бытовых ремонтных работ рекомендуется воспользоваться комплексным решением, приобретя набор буров для перфораторов. Стандартно предлагаемые диаметры – 4, 6, 8, 10, 12, 14 и иногда 16 мм.

Перфоратор – вещь, конечно, очень удобная, и лучшего инструмента для сверления отверстий в кирпичных и бетонных стенах пока не придумали. Однако, наряду с высокими технологическими характеристиками он имеет и достаточно высокую цену. Поэтому, обладая этой строительной драгоценностью, следует помнить о ее правильной эксплуатации, которая продлит срок полезного использования на долгие годы:

1. Не стоит прилагать чрезмерные усилия – нажим должен быть достаточным для того, чтобы всего лишь запустить ударный процесс.
2. Не пренебрегайте смазкой для хвостовика бура – это улучшит восприятие крутящего момента, а, значит, и скорость, и силу бурения. И в целом, смазка продлит срок использования бура и самого перфоратора.

Значение бура в сложной конструкции перфоратора сложно переоценить: именно от его правильного выбора и использования зависит качество выполняемых мастером работ.

Из сменных насадок для перфоратора, кроме бура, существуют еще:

• зубило (лопатка для перфоратора), с помощью которого можно отколоть кусок неровной стены или отбить кафельную плитку – одним словом, выровнять для ремонта имеющиеся неровности и погрешности;
• широкого диаметра для сверления по бетону, каменной кладке и природному камню.

Выбирая патрон для перфоратора, покупатель должен разбираться в конструкции такого зажимного приспособления. Это позволит сразу решить вопросы о том, с каким инструментом в комплекте можно будет использовать перфоратор и какие виды обработки выполнять при помощи такого оборудования. Кроме того, владение сведениями об устройстве патрона перфоратора позволяет не только самостоятельно выполнять замену зажимного приспособления, но и осуществлять его несложный ремонт, если в этом возникает необходимость.

Как устроены патроны для перфораторного оборудования

Чтобы эффективно использовать различные насадки для перфоратора, необходимо обеспечить их надежную фиксацию. Для этого и применяется специальный патрон. Первые его модели стали разрабатываться еще в 30-х годах прошлого века, когда на рынке появились перфораторы, серийное производство которых освоила всемирно известная компания Bosch.

Такое ручное устройство, как перфоратор, практически сразу было по достоинству оценено потребителями, поскольку с его помощью можно совмещать сверление с импульсным долблением, что значительно повышает эффективность выполняемой обработки. Основной недостаток первых моделей перфораторов был связан именно с тем, что наиболее слабым звеном в их конструкции был патрон, быстро приходящий в негодность под воздействием ударных нагрузок.

В результате длительных разработок производители перфораторов и патронов пришли к следующему выводу: чем более простой является конструкция зажимного устройства, тем более надежным в эксплуатации оно является.

В итоге было создано три основных типа патронов для перфораторов, которые в свою очередь подразделяются на подтипы.

Существуют патроны, рабочая насадка в которых фиксируется при помощи специального ключа, приводящего в действие кулачки, надежно зажимающие хвостовик используемого инструмента. Наиболее значимым достоинством патронов данного типа является то, что они обеспечивают надежное крепление инструмента, используемого в комплекте с перфоратором. Между тем, чтобы выполнить замену рабочего инструмента в таком патроне для перфоратора, потребуется потратить значительно больше времени, чем при использовании зажимных устройств других типов.

Рабочая насадка перфоратора может фиксироваться на нем и посредством быстрозажимного патрона (БЗП), который приводится в действие только за счет усилия, создаваемого руками оператора. В зависимости от конструктивного исполнения, патроны данного типа могут быть одно- или двухмуфтовыми, принципы действия которых также различаются.

Более простыми в использовании являются одномуфтовые патроны, но использовать их можно только в комплекте с дрелями, на которых предусмотрена возможность автоматической блокировки рабочего вала. Для приведения в действие такого патрона достаточно усилий одной руки. Для того чтобы воспользоваться двухмуфтовым зажимным устройством, необходимо одной рукой удерживать его заднюю муфту, а второй – вращать переднюю.

Что такое SDS

SDS (СДС) – это аббревиатура, составленная из первых букв слов Steck, Dreh, Sitzt, которые в переводе с немецкого означают «вставь, поверни, закреплено». Именно по такому простому, но в то же время гениальному принципу работает SDS-патрон, разработанный инженерами компании Bosch в 80-х годах прошлого века. На сегодняшний день этими простыми в использовании устройствами, обеспечивающими высокую надежность фиксации рабочего инструмента, оснащается 90% всех производимых перфораторов.

СДС-патроны часто называют быстрозажимными, но при этом не следует путать их с устройствами, в которых зажим обеспечивается за счет вращения муфт. В отличие от традиционных быстрозажимных патронов, СДС-фиксатор не надо вращать, чтобы закрепить инструмент: его достаточно просто придерживать рукой.

Чтобы понять устройство патрона перфоратора данного типа, а также принцип его действия, достаточно взглянуть на хвостовик инструмента, который предназначен для фиксации в таком устройстве, или переходник SDS. На таком хвостовике имеется 4 паза, два из которых являются открытыми с торца хвостовика, а два остальных – закрытыми. Открытые пазы выполняют функцию направляющих, они обеспечивают правильное положение инструмента при его вхождении в патрон. Закрытые пазы в свою очередь обеспечивают фиксацию хвостовика в патроне перфоратора.

Во внутренней части СДС-патрона есть специальные шарики, которые выполняют одновременно две функции. В тот момент, когда инструмент только вставляется в перфоратор, шарики, по которым перемещаются направляющие пазы, обеспечивают его правильное положение. После того как инструмент вставлен до упора, такие шарики фиксируют его, для чего его необходимо немного провернуть до того момента, пока шарики не войдут в закрытые пазы хвостовика. Чтобы использовать СДС-патрон было еще легче, хвостовик инструмента рекомендуется не только тщательно очищать после каждого использования, но и смазывать.

Следует иметь в виду, что из-за особенностей конструкции СДС-патронов инструмент, который в них зафиксирован, подвержен небольшому радиальному биению на холостом ходу, что нисколько не влияет на точность выполняемой обработки. Между тем наличие небольшого люфта между хвостовиком и внутренней поверхностью патрона защищает последний от ударного воздействия, которому подвергаются буры и сверла в процессе работы перфоратора.

Типы и сферы применения СДС-патронов

В зависимости от диаметра хвостовика, которым оснащен инструмент или адаптер для его фиксации на перфораторе, СДС-патроны подразделяются на пять основных типов: обычные SDS-патроны, модели категорий SDS-top, SDS-quick, а также патроны SDS-plus и SDS-max. Наиболее популярными являются патроны категории SDS-plus, которые предназначены для фиксации в них инструмента с диаметром хвостовика 10 мм. Хвостовик инструмента, адаптированного под фиксирующие устройства категории SDS-plus, входит в них на глубину 40 мм. При этом диаметр рабочей части инструмента, который фиксируется в патронах SDS-plus, может находиться в интервале 4–26 мм.

Максимальная длина инструмента, который может фиксироваться в патронах категории SDS-plus, составляет 1 метр, а его наиболее распространенные рабочие диаметры находятся в диапазоне 6–12 мм. Устройства, предназначенные для фиксации в них хвостовиков SDS-plus и соответствующих переходников для перфораторов, используются для оснащения оборудования легкой и средней категории, масса которого без учета веса инструмента составляет от 3 до 5 кг. Именно такие перфораторы, которые рассчитаны на ударную нагрузку до 5 Дж, наиболее популярны у домашних мастеров и небольших ремонтных бригад.

Патроны SDS-max, диаметр посадочного отверстия в которых составляет 18 мм, используются для оснащения тяжелых профессиональных перфораторов, вес которых начинается от 5 кг. Такие перфораторы, которые могут использоваться в комплекте с инструментом с рабочим диаметром, доходящим до 6 мм, в состоянии создавать ударную нагрузку до 30 Дж. Чтобы обеспечить точную и надежную фиксацию инструмента в таком серьезном оборудовании, на хвостовиках категории SDS-max предусмотрен дополнительный направляющий паз.

Патроны SDS-top и SDS-quick являются промежуточными вариантами оснащения перфораторов и используются значительно реже вышеописанных моделей. Между тем конструкция устройств SDS-quick, которые были разработаны инженерами компании Bosch в 2008 году, стоит того, чтобы рассмотреть ее подробнее. Инструмент в патроны серии SDS-quick вставляется не при помощи пазов, а посредством выступов на хвостовике. Особенности конструкции патронов SDS-quick позволяют фиксировать в них инструмент, хвостовик которых имеет шестигранную форму и размер четверть дюйма.

Как самостоятельно разобрать и собрать патрон

Чтобы выполнять техническое обслуживание и ремонт патрона перфоратора своими руками, важно правильно снимать и разбирать это устройство. Зная, как разобрать патрон перфоратора (или как разобрать патрон для дрели), вы сможете самостоятельно выполнять осмотр, чистку и даже мелкий ремонт его внутренних элементов, что позволит вам всегда поддерживать свой инструмент в технически исправном состоянии. Несложная конструкция СДС-патронов позволяет снимать и разбирать их даже тем людям, которые не ладят с техникой.

Итак, разборка классического СДС-патрона перфоратора выполняется в следующей последовательности.

С патрона отодвигают пластиковую часть и снимают резиновый уплотнитель.

Используя отвертку, снимают фиксирующее кольцо, а затем и фиксирующую шайбу.

Когда фиксирующая шайба снята, под ней можно увидеть второе кольцо, которое также необходимо снять при помощи отвертки.

После того как все кольца и шайбы извлечены, можно приступать к разборке SDS-механизма, состоящего из шайбы, шарика и пружины. В первую очередь из такого механизма необходимо извлечь шарик, затем шайбу и только после этого пружину.

Первый и один из самых важных этапов для проведения качественных ремонтных работ — это правильный выбор строительного инструмента. Когда следует провести обширный ремонт, расправиться с кирпичной кладкой или даже армированным бетоном, то без мощного перфоратора не обойтись. Чтобы правильно выбрать перфоратор, следует учитывать, что они бывают трех видов: легкие, средние и тяжелые. Каждый из них отличается размерами, ударной силой, а также применяемыми типами хвостовиков на патрон, которые бывают SDS plus и SDS max. Что лучше и какие между ними конструктивные отличия, мы и поговорим в этой статье. Пожалуй, отметим, что существуют такой тип хвостовиков на патрон, как SDS-top, предназначенных для буров среднего размера, но их распространение минимально и практически полностью вытеснено бурами, в которых хвостовик типа SDS plus.

SDS plus хвостовик: лучший выбор для сверления бетонных конструкций

Буры с данным типом хвостовика получили наибольшее распространение и активно применяются на перфораторах легкого и среднего размера. Легкие перфораторы применяются для сверления небольших отверстий диаметром от 4 до 16 мм и только в крайних случаях их используют как отбойные молотки, так как ударная сила слишком мала. Средние перфораторы более разноплановы в своем применении и рассчитаны как на сверление в бетоне отверстий диаметром 12-25, так и проведение демонтажных работ в режиме отбойного молотка. Хвостовик SDS plus вставляется в патрон перфоратора на глубину 40 мм и фиксируется в пазах благодаря стопорным шарикам. Площадь контакта клиньев равна 75 мм2, что обеспечивает плавный ход бура и высокий уровень вращательного момента. Хвостовик типа SDS plus выпускается диаметром 10 мм при диаметре бура, который может доходить до 32 мм. Такой толщины хвостовика вполне достаточно для сверления как в ударном, так и в безударном режиме. Штробление и демонтажные работы стоит проводить с осторожностью, так как небольшой диаметр хвостовика не обладает высокой надежностью при сильных ударных воздействиях, что может привести к изнашиванию стопорных шариков патрона, либо к поломке бура. К прочим недостаткам SDSplus хвостовика можно отнести его неустойчивость и неровный ход из-за небольшого диаметра хвостовика, что выражается в том, что если бур более 18 мм диаметром, то он начинает излишне «гулять», в следствии чего проводить строительные операции с ним становится сложнее, а точность понижается.

Хвостовик SDS max:

Хвостовики такого типа начали производиться в 1990 году и за короткий временной промежуток они практически не уступали по распространению своему предшественнику в лице SDS plus. Главное отличия между ними в том, что SDS max предназначены для сопротивления гораздо большим ударным нагрузкам и используются только в тяжелых перфораторах. Диаметр такого хвостовика равен 18 мм, что обеспечивает предельную надежность инструмента, а конструкция патрона является гарантом применения их в решении более сложных задач в строительстве. Хвостовик надежно фиксируется в патроне благодаря системе из 5 пазов, с клиньями 389 мм2. Главное отличие SDS max SDS plus заключается в том, что перфораторы оснащенные патронами для SDSmax хвостовиков, могут работать только в двух режимах:

• Сверление с ударом
• Удар без сверления

Следовательно, от желания использовать тяжелый перфоратор с SDS max хвостовиком для сверления филигранных и точных отверстий в несущей стене — придется отказаться из-за высокой ударной силы инструмента. В тоже время, это также является его главным преимуществом. Ударная энергия равная 33 КДж делает из тяжелого перфоратора настоящий отбойный молоток, благодаря которому можно проводить демонтажные работы, с легкостью расправляться с толстыми слоями армированного бетона, раскалывать тяжелые каменные породы, а также сверлить в них отверстия глубиной до 60 мм, а случаях же, если использовать насадку с внутренне полой коронкой, то получится в камне просверлить отверстие до 160 мм.

Так все же, что лучше SDS plus или SDS max

Разумеется, все зависит от задания, которое ставится перед перфоратором. Однако, стоит отметить, что покупка тяжелого перфоратора и использовании патрона с хвостовиками типа SDS max уместна скорее для профессионалов, так как такой инструмент сложен в эксплуатации и требует высокого уровня квалификации для работы и более высокие требования по соблюдению техники безопасности из-за большого веса инструмента (более 5 кг). Перфораторы рассчитанные на работу с SDS plus хвостовиками, легки в обращении и имеют всего пару килограмм веса. Они могут использоваться как строительный инструмент для легких ударных работ, например снести кирпичную кладку в несколько слоев, либо продолбить отверстия для канализации в ванных помещениях, также они могут использоваться для точечного сверления, например, для прокладывания проводки. Отличия SDS max SDS plus также в способе замены рабочего инструмента. Способ замены зависит от механизма специального кольца патрона: в некоторых случаях для того, чтобы отодвинуть стопорные шарики и достать либо вставить бур, нужно провернуть кольцо против часовой стрелки, в других же достаточно просто нажать на кольцо удерживая его в крайней нижней точке, для того, чтобы извлечь бур. Система замены бура с любым типом хвостовика строится на ручном механизме и не зависит от того, включен ли инструмент в электросеть или нет, а значит провести замену бура вы можете даже в обесточенном или неисправном перфораторе. Хвостовики SDS запатентованные немецкой компанией BOSH в этом году отмечают 40 лет с даты своего первого производства в далеком 1977 году, в течении этого долгого времени они стали безусловным стандартом для ударных перфораторов. Приобретая буры предназначенные для работы перфораторах с патроном типа SDS, вы приобретаете гарант качества строительного инструмента подтвержденный миллионами профессионалов.

Буровой шнек Hartfuss Rock | Hammer & Steel

Шнеки Hartfuss, разработанные для работы в самых сложных условиях бурения, являются результатом многолетнего опыта бурения. Hammer & Steel с гордостью продает и арендует широкий выбор шнеков Hartfuss.

Серия P-RSM — Буровые шнеки прогрессивного типа

Эти полнопроходные режущие инструменты предназначены для использования в компактных породах.

Особенности:

• Высокая производительность сверления — Оптимизированная геометрия резания обеспечивает высокую скорость сверления.
• Низкие эксплуатационные расходы — Сменные композитные армированные полосы обладают высокой износостойкостью, а специальный угол установки позволяет резцам с круглым хвостовиком TC затачиваться при повороте.
• Высокая эксплуатационная надежность — Качество и дизайн, основанные на пятидесятилетнем опыте разработки и производства бурового инструмента.
• Соответствует EuroTest (ET)

Серия ZG-RSM — Буровые шнеки

Эти шнеки имеют двойную режущую кромку и оснащены битами с круглым хвостовиком для работы с полками и твердыми породами средней твердости.

Как и шнеки серии P-RSM, этот буровой инструмент отличается очень высокой производительностью бурения и устойчивостью к износу. Биты с круглым хвостовиком вставляются в поверхность режущей полосы из высокопрочной стали и затачиваются при повороте.

Этот шнек разработан для высоких крутящих моментов, используемых в современных буровых установках, и сертифицирован EuroTest.

Серия G-RSM — Буровой ковш

Этот универсальный буровой ковш оснащен сверлами с круглым хвостовиком с режущей полосой под поворотным днищем для обеспечения высокой производительности сверления и длительного износа.Большинство буровых ковшей используются для полного удаления из скважины всей почвы, камней и воды, поскольку многие инспекторы в США требуют отверстий с чистым дном, прежде чем можно будет заливать бетон для кессона. Обычно они используются для сверления отверстий под фундаменты больших зданий и мостов.

Шнек для измельчения | Сверло шнековое | Почвенный шнек — Компания Champion Equipment Co. | Бурение фундамента со шнеком

Современным мощным гидравлическим установкам требуются более прочные буровые шнеки для фундамента и большие зубья.Скальные шнеки Champion удовлетворяют эту потребность и идеально подходят для использования в уплотненных или трещиноватых породах. Они очень прочные и универсальные, и их можно использовать для рытья ям сверху донизу даже в самых сложных грунтовых условиях.

Наши шнеки оснащены запатентованными самовращающимися твердосплавными зубьями Champion, настроенными в оптимальной конфигурации для максимальной эффективности резания. Это позволяет операторам достигать скорости проходки в два-пять раз выше, чем у обычных буров для твердых пород.

Наша запатентованная конструкция шнека имеет вращающуюся режущую коронку, которая устанавливается и смещается, что создает угол атаки от 90 ° до 120 ° и угол перекоса от 5 ° до 40 °. Режущее сверло имеет выпуклую переднюю поверхность и задние передние углы, которые меняются по периметру режущей кромки.

Champion Rock доступны в конфигурации с двойным или одним режущим ножом и имеют диаметр от 6 до 60 дюймов (15–152 см). Шнеки защищены международными патентами США и РСТ, а в настоящее время ожидаются дополнительные патенты.

Конические шнеки Champion, оснащенные вращающимися твердосплавными зубьями, обеспечивают сбалансированное режущее действие в чрезвычайно твердых породах. При работе с булыжниками и валунами шнеки обеспечивают непревзойденное укоренение и перемещение. Они подходят для использования в тяжелых условиях бурения и предоставляют операторам повышенную универсальность при работе с отверстиями диаметром от 18 до 48 дюймов (46–122 см).

Champion идеально подходят для работы с мягкими и средними породами, битыми камнями, булыжниками и валунами.Эти шнеки, постоянно оптимизируемые на протяжении более 60 лет использования, спроектированы специально для удовлетворения строгих требований условий вашей рабочей площадки.

Rock | Belltec Industries Inc.

РОК

ОДНОРЯДНАЯ — СЕРИЯ RAD

Для бурения в самых тяжелых условиях, в твердых породах, бетоне, трещиноватых породах, мерзлых грунтах и ​​уплотненных грунтах.

Характеристики:
Доступны длины 48 дюймов для гидравлических приводов и 36 дюймов для TM-48, диаметры от 8 до 36 дюймов, твердосплавные зубья с пулевыми зубьями, двойные зубья толщиной 3/8 дюйма.

Буровые шнеки с зубьями пули 48 ″ OAL

Сверхмощные буровые установки для погрузчиков с бортовым поворотом, экскаваторов-погрузчиков, экскаваторов-погрузчиков с фронтальным захватом и маятниковых экскаваторов с прижимом.

Характеристики:
3,5-дюймовая высокопрочная труба, двухзаходная расточная головка 3/4 ″, двойная лопасть, сменные твердосплавные зубья пулевого типа и направляющая на квадратном приводе 1 3/4 дюйма и наплавка Rockwell 65.

УКАЗАТЬ РАЗМЕР ОТВЕРСТИЯ ДЛЯ БОЛТА ПРИ ЗАКАЗЕ

Специальные шнеки и сеялки доступны по запросу.

ДВУХРЯДНЫЙ

Для использования в трещиноватых и неразрушимых твердых материалах, известняке, бетоне, доломите, сланце, породах типа лавы. Для тяжелого бурения наш двухрядный буровой шнек обеспечивает наилучшую общую конструкцию. Обеспечивает длительный срок службы зубьев, сводя к минимуму вибрацию и ударную нагрузку на самосвал.
