пошаговое описание, чертеж :: SYL.ru

В процессе строительства дома и при обустройстве участка иногда возникает необходимость в проделывании круглых отверстий в почве. Они могут потребоваться при возведении ограды, когда технология предусматривает монтаж столбов. Опоры монтируются и при строительстве беседок, лёгких хозяйственных сооружений и арок. А вот если вы устраиваете свайный фундамент, то шурфы тоже понадобятся, однако их диаметр должен быть более внушительным.

Эти ямы формируются ручным или моторизированным буром. В магазинах такие устройства присутствуют в широком ассортименте, однако многие домашние мастера предпочитают выполнять их самостоятельно, ведь они получаются более надежными, а порой и более производительными по сравнению с заводскими изделиями. Кроме того, ямобур своими руками можно выполнить с учетом собственных предпочтений.

Выбор конструктивных особенностей

Если вы решили сделать бур своими руками, то следует разобраться в основных разновидностях таких изделий. Среди прочих – это садовые инструменты, которые обычно обладают полукруглыми лопастями. Они привариваются под углом. Используется такое устройство для формирования лунок при посадке растений. Однако с помощью этого же инструмента можно проделать шурфы для опор при возведении беседок, легких построек и заборов.

Вы можете изготовить еще и шнековый бур, который обладает более длинной режущей частью. Он используется для проделывания ям под опоры. Конструкция исключает необходимость более частого вынимания инструмента, поэтому бурение удается закончить в короткие сроки. Прежде чем выполнить ямобур своими руками, вы должны рассмотреть его разновидности. Среди прочих конструкций та, что специально предназначена для свай. Она обладает откидывающейся лопаткой для того, чтобы получить расширение в нижней части опоры.

Самыми простыми в изготовлении являются садовые буры. В зависимости от того, какой тип почвы на территории, конструкция может быть видоизменена. В этом и состоит прелесть самодельных инструментов, ведь их можно заточить под конкретные условия. Обычные буры в магазинах хоть и стоят недорого, но являются универсальными. С их помощью просто работать на легких почвах, а вот на глинах, суглинках и мергеле они малоэффективны.

Изготовление ямобура своими руками: разбор конструктивных особенностей

Если вы планируете изготовить ямобур своими руками, то должны разобраться в основных узлах этой конструкции. Среди прочих – режущая часть, которая представлена двумя полукругами с заточенными краями. Диаметр лопасти будет подбираться с учетом диаметра. Для удобства лопасти обычно делаются съемными, а устанавливаются на болтах.

Еще один узел – это стержень, который изготавливается из профилированной трубы квадратного сечения. В качестве альтернативного решения выступает лом, длина которого должна быть подобрана с учетом глубины шурфа, к ней добавляется 60 см. Если это значение уменьшить, то последние сантиметры вы будете работать, наклонившись над почвой. При таком расчете общая высота должна быть больше на 1,5 м. Это указывает на то, что штангу лучше сделать сборной.

Стержень наращивается отрезками трубы, однако вам нужно будет продумать систему сочленения. Прежде чем выполнить ямобур своими руками, вы должны подумать, какой будет ручка. Она приваривается к опоре в виде буквы Т, а ее длина составляет 40 см. Можно увеличить это значение до 60 см. Важно снабдить конструкцию ещё и наконечником в виде сверла. Этот узел располагается под лопастями. Наконечник будет разрыхлять почву, а на первом этапе обеспечивать центрирование, так вам будет проще удерживать инструмент вертикально. Эта конструкция является базисной, ее можно дорабатывать, однако для начала важно решить, из чего сделать землебур.

Подготовка материалов

Если вы решили сделать ручной ямобур своими руками, то должны позаботиться о наличии соответствующих материалов. Обычный инструмент выполняется из труб, сечение которых вы можете выбрать самостоятельно. Что касается профилированного изделия, то его сечение может быть квадратным со стороной 20 мм. Увеличить этот параметр можно до 35 мм.

Ножи-лопасти обычно выполняются из пильного диска и листовой стали. Толщина последней должна быть равна 4 мм. Пильный диск подбирается для болгарки с учётом диаметра. Как показывает практика, лопасти обычно выполняются из пильного диска. Режущие кромки при этом будут уже готовы. Боковые грани дополнительно затачиваются, чтобы почва разрыхлялась проще.

Сверло в виде пики выполняется из разных материалов. Можно изготовить просто заточенный стержень. Для этого подбирается отрезок прутка внушительного диаметра. Еще одним вариантом может стать стальная полоса, которая имеет вид сверла. Иногда используется и комбинация этих вариантов. Прежде чем выполнить ручной ямобур своими руками, вы должны подумать о ручке. Удобнее, если она будет иметь вид круглой трубы. Ее диаметр подбирается по охвату ладоней. Главное требование при этом выражено в том, чтобы мастеру было удобно работать.

Работа над ножами и технология крепления

На первом этапе необходимо определиться с тем, будете ли вы делать бур со съемными или стационарными лопастями. В первом случае на один из концов стержня необходимо приварить полочки, которые предварительно выполняются из толстой стали. Они должны быть расположены под наклоном, чтобы плоскости ножей были разведены под углом в 30°.

Для тех, кто делает ямобур своими руками, чертеж станет первым помощником. Ознакомившись с ними, вы сможете понять, что после приваривания полок необходимо сделать несколько отверстий под крепеж. Такие же отверстия необходимо будет сформировать ещё и в лопастях, тогда как устанавливают их на болты внушительного диаметра.

В дисках по центру необходимо вырезать отверстия, чтобы эти элементы плотно прилегали к стержню, однако эта манипуляция потребуется лишь при монолитном варианте, когда лопасти придётся приваривать.

Использование листовой стали

Прежде чем сделать ямобур своими руками, чертежи следует рассмотреть в первую очередь. Один из них вам придется составить самостоятельно или воспользоваться тем, что предлагается в статье. Если лопасти вы планируете изготавливать из листовой стали, то предварительно из бумаги необходимо выполнить шаблон. В центре окружности нужно просверлить отверстие, куда вставляется и приваривается стержень. В зависимости от того, какой стержень вы предпочли, нужно будет выполнить квадрат или окружность.

Отверстие при этом будет иметь несколько больший размер по сравнению с параметрами стержня. Вам следует решить, какими будут лопасти. Они могут иметь две половинки или могут быть представлены разомкнутым кругом со смещенными краями. Разводить края необходимо под углом 30°. Эффективность бурения при этом окажется максимальной.

Если вы выполняете ямобур на трактор своими руками, с помощью которого будете работать на плотных почвах, то лопасти могут быть сведены под нагрузкой. Для того чтобы этого избежать, из уголка или толстой полосы стали необходимо выполнить упор. Лопасти будут гнуться, ведь сталь используется незакаленная, однако в листе ее найти почти невозможно. Если же эту задачу вы решите, то согнуть материал вряд ли получится.

Использование пильного диска

Выполняя ямобур своими руками на МТЗ, вы можете использовать пильный диск. Если такой у вас есть в наличии, то важно удостовериться в том, что его диаметр подходит. В таких изделиях применяется закаленная сталь, которая отличается высокой прочностью и упругостью. Согнуть такой лист не получится, поэтому его необходимо распилить пополам, а половинки развести под нужным углом.

Такой самодельный бур будет демонстрировать высокую производительность. Даже если у вас в наличии диски бывшего употребления, то они будут обладать хорошо наточенной кромкой. Для того чтобы бурение было эффективным, заточить инструмент можно ещё и по бокам.

Доработка бура

Если вы выполнили ручной ямобур своими руками, чертежи вам в этом деле, безусловно, помогали. Однако впоследствии вы можете понять, что инструмент требует доработки. Когда манипуляции приходится выполнять в плотных грунтах, большие лопасти довольно сложно режут почву. На стержень при этом привариваются лезвия разного размера.

Возле пики в нижней части следует укрепить маленькие лезвия, а с отступом несколько сантиметров – большие. Ярусов должно быть 3, их количество можно увеличить до 4. Режущая часть не должна быть больше 50 см, в противном случае физически работать будет очень сложно.

Особенности изготовления электрического ямобура

Если вы хотите выполнить электрический ямобур своими руками, то должны знать, что конструкция имеет электрический привод в виде мотора редуктора. С помощью него осуществлять работы по бурению получится максимально оперативно. Выполненное ручное устройство по вышеописанной технологии может быть дополнено электрическим приводом.

Можно выполнить инструмент из перфоратора, дополнив его буром из отрезного диска. Последний дополняется трубой круглого сечения. У токаря можно заказать переходник. Конструкция снабжается головкой, которая позволит соединить электрический инструмент с механической частью. Важно при работе с таким оборудованием не наткнуться на корни. Однако если возникнет препятствие, то у электрического инструмента должна сработать соответствующая защита.

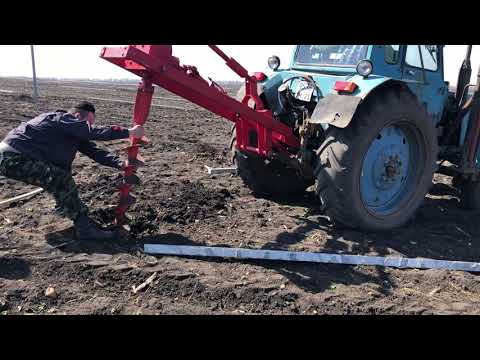

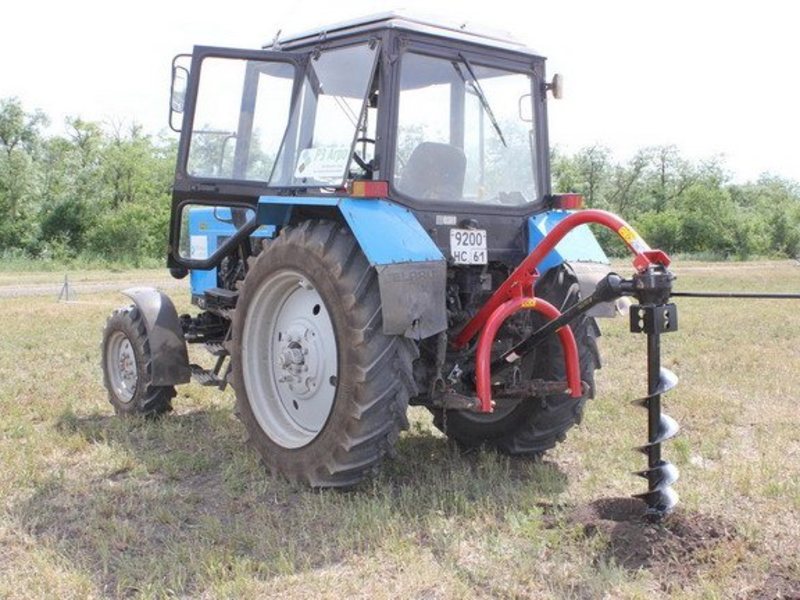

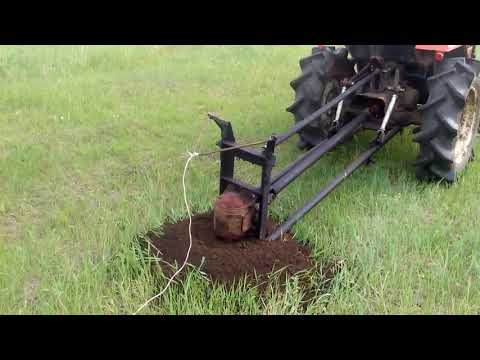

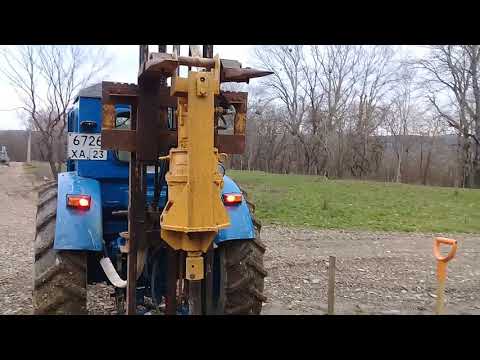

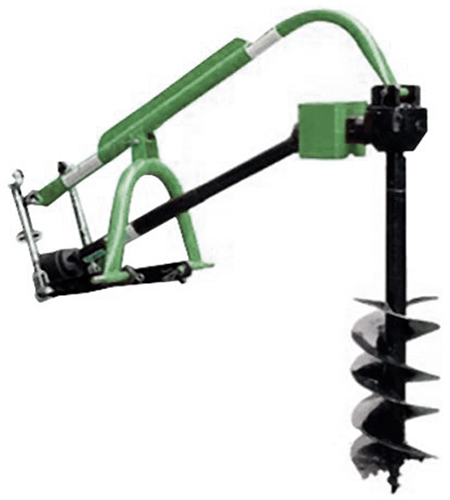

Изготовление бура для трактора

Если перед вами стал вопрос о том, как сделать ямобур на трактор своими руками, то вы можете использовать для этого диски из металла. Их количество будет равно числу витков. Диски должны быть одинаковыми, в центре вырезаются отверстия для стержня. Диски должны быть сварены с одной стороны, а потом немного растянуты, чтобы получилась гармошка. С другой стороны проваривается шов. На крайних дисках укрепляются кольца. Сваренные диски надеваются на стержень, а нижний край проваривается.

На следующем этапе необходимо использовать лебедку. Заготовка для шнека фиксируется, круг лебедки необходимо зацепить за кольцо и растянуть, пока не удастся получить нужную длину. Затем шнек проваривается.

Для справки

Самостоятельно вы можете выполнить бур ТИСЭ, который будет представлять собой лопасти с землеприемником. Нож должен быть более широким, в нижней части он будет формировать расширение сваи. Однако использовать такой инструмент не очень удобно, ведь складной нож будет мешать.

Заключение

В некоторых конструкциях для исключения подобной проблемы нож делается съемным. Сами шурфы бурятся садовым буром, тогда как для расширения можно отдельно выполнить раскладывающийся нож с землеприемником. Это позволит выполнить работы в короткие сроки и с меньшими трудозатратами.

Выполняя нож, вы можете использовать обрезанную лопату, тогда как землеприёмник изготавливается из банки из-под сельди. Нож фиксируется подвижно, а по достижении дна ослабляется, лопата при этом начинает подрезать бока шурфа, формируя расширение.

Ледо- и мотобур из триммера — как создать своими руками

Рубрика: Самоделки из триммера

Триммер – надежный помощник владельцев садовых или дачных участков. Но мало кто знает, что такой инструмент может использоваться не только для скашивания травы. Из него можно создать бур и использовать для земляных работ.

Мотобур из триммера своими руками является экономичным вариантом для тех, кто хочет облегчить себе выполнение земельных работ. По своим параметрам инструмент ничем не отличается от покупного бура. Оно такое же производительное и мощное, может использоваться в любых условиях.

Мотобур из триммера – особенности модели

Особенность бура в том, что с его помощью можно очень быстро делать глубокие ямы. Оператору не приходится растрачивать свою силовую энергию, а время на земляные работы снижается в несколько раз.

Бур из триммера состоит из самого бурильного приспособления, мотора косы и ручек. Оператор удерживает устройство за имеющиеся ручки, а с помощью двигателя оно приводится в движение.

Ледобур из триммера

По такому же принципу работает и бур для работы на льду. Его комплектуют прочным бурильщиком, который крепят к косилке. Но, чтобы все задачи выполнялись качественно, рекомендуется использовать более мощные мотокосы.

В данном случае лучше собрать ледобур из бензокосилки, которая считается более производительной, чем, например, электрические модели. Оператор сможет бурить лунки на длительном расстоянии возле дома и не бояться о том, что мотор обмерзнет.

По своей конструкции мото- и ледобур из триммера своими руками ничем друг от друга не отличаются. Поэтому собирать их можно по одной и той же схеме.

Как из триммера сделать ледобур?

Имея в своем распоряжении чертежи и набор необходимых инструментов, можно легко создать бур.

Что необходимо для работ?

  • Двигатель от мотокосы (электрический, бензиновый).
  • Ручки, которые позволяют удерживать бур.
  • Сама бурильная конструкция.
  • Плоскогубцы, отвертка, набор ключей.

Сделать мотоледобур из триммера просто. Для этого нужно следовать инструкции.

  • Снимите головку лески или ножа из мотокосы.
  • Вместо нее закрепите бурильную конструкцию, прочно соединив ее с мотором.
  • Установите ручки, если они были сняты.

Некоторые умельцы экономят на приобретении бурильной части, предпочитая делать ее своими руками. Оператору необходимо к прочной металлической основе приварить полукруглые оси или ножи. Он получит производительную бурильную часть.

Бур из мотокосы делает земляные работы более легкими и автоматизирует выполнение всех задач. Он также хорошо подходит для создания лунок и дробления льда.
