Бур на перфоратор размеры: SDS Plus, SDS Max: Bergen, Rennbohr, Universe

04.11.2020
/
By alexxlab
/
0 Comment

Содержание

Бур для перфоратора по бетону

Главная » Электроинструмент

Электроинструмент013.7к.

Статья знакомит с разновидностями буров по бетону для перфоратора, их размерами, порядком маркировки, отличиями от стандартных свёрл для дрелей и шуруповёртов. Приведена классификация каждого составного элемента бурящей оснастки по типам конструкции, а также таблица основных типоразмеров по ГОСТу.

Содержание

  1. Устройство бура перфоратора
  2. Разница между буром и сверлом по бетону для перфоратора
  3. Классификация составных частей перфораторных буров
  4. Хвостовик
  5. Витковая часть
  6. Режущий наконечник
  7. Классификация по форме и проходимости
  8. Маркировка
  9. Таблица размеров по ГОСТ
  10. Как выбрать подходящий бур: рекомендации

Устройство бура перфоратора

Независимо от материала и конструктивных нюансов, все буры по бетону для перфоратора имеют стандартное устройство.

Приспособление состоит из двух основных элементов – хвостовика и рабочей части. Последняя включает в себя 4 разных участка:

  • Сердцевина – главный стержень.
  • Поверх сердцевины есть спиралевидные витки.
  • В рёбрах витков проделаны крошечные каналы. Их назначение – отводить пыль, что обильно скапливается на сердцевине во время бурения.
  • На конце, противоположном хвостовику, находится твердосплавная режущая пластина. Это – самый главный элемент всей оснастки. На него приходится наибольшая нагрузка. Именно от качества режущей пластины зависит, насколько хорошо будет перфоратор справляться с поверхностями, и как долго прослужит бурящая запчасть. Пластина должна располагаться строго по центру рабочего конца.
Резьба и режущая пластина

Разница между буром и сверлом по бетону для перфоратора

Лучше всего понять, в чем отличия перфоратного бура от сверла для шуруповерта, поможет простой факт. Большая часть сверлящих электроинструментов поддерживает 3 разных режима работы:

  • просверливание;
  • долбление;
  • их совмещение.

Так вот, оснастка для дрелей и шуруповертов рассчитана только на первый режим, а долбить и сверлить с ударом она не может. Буры же предоставляют такую опцию. Кроме того, сверла и бурящие насадки отличаются нюансами конструкции:

  1. Хвостовик у сверла имеет цилиндрическую форму и без пазов. У бура этот элемент закругленный и с каналами для лучшего сцепления с патроном.
  2. Поскольку на перфоратор оказывается большая нагрузка, чем на дрель, бур прочнее.
  3. Резьба на сердцевине бурящего элемента более сложная и содержит канавки для мгновенного вывода наружу скапливающегося при работе мусора.
Отличия резьбы

Классификация составных частей перфораторных буров

Хвостовик

В отличие от свёрл под дрели и шуруповёрты, хвостовики перфораторных буров классифицируются не по длине и диаметру рабочей части, а по конструктивным особенностям. Выделяют такие виды:

  1. SDS. Это – самая старая разновидность хвостовиков, признанный стандарт. Диаметр – до 10 мм, глубина вхождения в патрон – 4 см.
     SDS-хвостовик оснащен 2 каналами, которые обеспечивают сцепление с крутящим моментом.
  2. SDS-Plus. По диаметру и глубине не отличаются от родоначальника, но есть преимущество – 4 канала вместо двух, по паре закрытых и открытых. Углубления первого типа исполняют роль стопора для фиксирующих подшипников, второго – направляющих. Почти для любого лёгкого перфоратора по бетону небольших размеров применяется именно этот тип буров. Тем не менее, SDS и SDS-плюс – два взаимозаменяемых стандарта хвостовиков.
  3. SDS-Max. А этот тип обычно устанавливают на более габаритные перфораторы, которые используются в промышленности. Посадочный диаметр хвостовика SDS-Max составляет от 20 до 80 мм, глубина вхождения в патрон – 9 см, площадь контактирующих звеньев – 389 кв. мм. Элемент оснащен 6 пазами – по 3 открытых и закрытых.
Отличия SDS-Plus от Max
  1. SDS-Top. Более редкая разновидность хвостовиков, чем 3 предыдущих. Устанавливается на электрический инструмент средних габаритов. Диаметр стержня – 14 мм, площадь контактирующих звеньев – 212 кв. мм, каналов 4 – по 2 открытых и закрытых.
  2. SDS-Quick. Этот вид хвостовиков перфораторных буров появился на рынке менее 15 лет назад, и еще не успел стать таким же популярным, как его предшественники. Особенность хвостовика SDS-Quick – вместо каналов здесь выполнены специальные выступы.
SDS-Quick

Витковая часть

Площадь с витками между хвостовиком и режущей насадкой выводит строительную пыль через канавки. Классифицируют витковые части перфораторных буров так:

  1. Шнековая резьба. С таким типом оснастки можно просверливать глубокие отверстия в бетоне и прочих твёрдых поверхностях. Конструкция шнековой спирали такова, что пыль выводится своевременно, и за счёт этого снижается нагрузка на перфоратор.
  2. Оснастка с большим углом наклона. Подходит как для сквозного, так и для несквозного бурения. Большой угол наклона уменьшает нагрузку на бур.
  3. С малым углом наклона. Такой вариант подходит для перфораторов с небольшой ударной инерцией для выполнения буром отверстий до 10 мм в диаметре и до 800 мм в глубину.
Первая слева – с малым углом, вторая – с большим

Режущий наконечник

Бурящая пластина выполнена из твёрдых сплавов с победитовой или алмазной напайкой. Это дополнительно продлевает срок эксплуатации бура и улучшает его производительность. Наконечники классифицируют по двум параметрам – количеству режущих кромок и области применения. Число кромок зависит от того, в виде какой фигуры выполнен наконечник – их может быть 2, 3, 4 и больше.

Режущая плоскость с 4 кромками

Более важный параметр классификации – область применения. Под бетонной поверхностью часто находится металлический каркас, а это полностью меняет дело. Бурить сплошной монолит и железную армированную конструкцию – не одно и то же. Поэтому различают 2 типа режущих наконечников по сфере применения:

  1. Классические. Предназначены для выполнения отверстий в бетонных, каменных, кирпичных поверхностях. Армирующий каркас несовместим с таким наконечником. При попытке просверлить металл бур вылетит из паза, а сама режущая пластина от огромной нагрузки сточится и придёт в негодность.
  2. Для железобетона. Уже из названия всё понятно. Наконечник специально устроен так, что при соприкосновении с металлом бур не повреждается и даже не снижает скорость вращения. Режущая пластина состоит из 3, 4 или 5 кромок. За счёт такого количества граней улучшается сцепление наконечника с обрабатываемой поверхностью.
Для железобетона

Важно! В первую очередь, именно от прочности материала режущего наконечника и напайки зависит продолжительность службы бура.

Классификация по форме и проходимости

В зависимости от формы насадки, перфораторные буры относят к одной из 3 категорий:

  • Спиралевидные. Применяются для особо твёрдых поверхностей, перегородок, несущих стен.
  • Пологие. С их помощью создают отверстия небольшого диаметра.
  • Шнековые. Подобно спиралевидной, эта разновидность бурящей оснастки нужна для работы с основаниями высокой твёрдости. Шнековые буры дают большую скорость и затупляются крайне редко, их не нужно постоянно подтачивать.
Шнековая спираль

Существует другой параметр классификации – проходимость. По нему рабочие насадки делятся на:

  • Проломные. Требуются для сверления и долбления отверстий большого диаметра.
  • Проходные. Позволяют выполнить более аккуратную и тонкую работу.
Проходной и проломной

Маркировка

Буры для перфоратора имеют маркировку вида SDS-Max 25х460. Первое число – диаметр, второе – рабочая длина, обе величины в миллиметрах. То есть указанная в примере оснастка относится к типу хвостовиков SDS-Max. Диаметр сердцевины составляет 25 мм, длина рабочей части – 460 мм. По такому же принципу маркируются все перфораторные буры.

Таблица размеров по ГОСТ

Главные параметры размеров буров – диаметр и общая длина. Первая величина напрямую регламентируется типом хвостовика. Так, SDS-Max не может иметь в сечении больше 80 мм. По стандарту, показатель диаметра – обязательно чётное число.

Некоторые стандартные размеры буров по бетону для перфоратора приведены в виде таблицы. Согласно ГОСТам, есть четкая привязка друг к другу 3 параметров: диаметра просверливаемого отверстия, обшей длины, размера режущей кромки. Все величины приведены в миллиметрах.

ДиаметрОбщая длинаКромка
611045
8
1016095
12260180
14
16300125
18460360
20
25
22600490

Интересно! Самый длинный бур по бетону для перфоратора из выпускаемых сейчас – 1320 мм. Есть несколько стандартов диаметра отверстий под такую длину – 16, 18, 20, 22, 25, 28, 32, 40. Оснасткой большего размера просверливать поверхности невозможно.

Как выбрать подходящий бур: рекомендации

Перед тем, как идти в магазин или на рынок за бурящей оснасткой для перфоратора, нужно понять, что именно брать. На подбор бура влияют следующие факторы:

  1. Форма и материал режущего наконечника. Для рядовой работы по бурению подойдёт насадка в виде двух заострённых крыльев. Чтобы, например, проделать отверстие под розетку, понадобится более габаритный наконечник с крупной коронкой. Лучше брать режущую плоскость, изготовленную из победита с алмазным напылением.
Наконечник с коронкой
  1. Вид спиральной резьбы. Малый угол наклона позволяет глубоко заходить в основание – до 800 мм. Повышается и скорость вращения. Но буры с такой характеристикой изнашиваются быстрее тех, что имеют пологую резьбу. Этот вариант позволяет снизить нагрузку на режущую плоскость.
  2. Производитель. На бурильных запчастях лучше не экономить. Во-первых, это и так не самая дорогая оснастка. Но что важнее – буры и свёрла от брендов с именем – Бош, Макита, Метабо – повышают безопасность при работе. Они вряд ли будут люфтовать, расшатывать патрон, выпадать, то есть создавать риск травмирования. Кроме того, насадки от неизвестных производителей или вовсе без бренда могут банально не подойти под параметры патрона.
Фирменная запчасть от Бош

Подробнее о том, каким не должен быть бурящий элемент, рассказывает видео:

Подводя итог, можно сказать – выбирать размер бурящей оснастки перфоратора стоит на основе специфики запланированных работ, параметров патрона, формы и материала наконечника, типа спиралевидной резьбы.

Рейтинг

( 5 оценок, среднее 3 из 5 )

Комментарии0 Поделиться:

Загрузка …

Search for:

Буры для перфоратора: основные параметры

Ремонтные работы практически всегда сопряжены с таким процессом, как сверление поверхности пола, потолка. Обойтись без этого невозможно, если требуется подвесить полку, шкаф, гардину, сделать отверстие для установки электрической розетки или выполнить другие монтажные работы. Если эти задачи стоят перед владельцами кирпичного или деревянного дома, то можно обойтись сверлом для дрели. В случае с панельными домами лучше отдать предпочтение перфоратору и буру.

Производством сверл сегодня занимается достаточно большое количество компаний. Поскольку вся продукция имеет стандартный, подходящий для любого перфоратора, разъем SDS-plus, выбор инструмента для работы по производителю не гарантирует высокого качества работ. Большое значение имеет размеры бура для перфоратора по бетону. А именно:

  • диаметр;
  • длина.

Бур и сверло: в чем разница

Бур отличается от сверла тем, что сверлит отверстия за счет ударно-вращательных движений. Благодаря этому удается делать глубокие отверстия (до 1000 мм) в высокопрочных конструкциях, высверлить которые обычными сверлами крайне проблематично и часто невозможно.

Правда в процессе такого бурения часто приходится делать возвратно-поступательные движения для извлечения пыли из проделываемого отверстия. Наконечник шпура в основном оснащается коронкой (чаще всего состоит из нескольких режущих сегментов), что существенно повышает его эксплуатационный ресурс.

Важно! Самое главное, чтобы в процессе сверления бетона бур не закусывало, в противном случае он поломается или заклинит. Для извлечения шпура в некоторых видах перфораторов предусмотрен реверс. Также требуется регулярно смазывать хвостовик, чтобы он меньше изнашивался.

Бур отличается от сверла и хвостовиком (фиксируемой в патроне частью). Сверло в основном фиксируется подвижными кулачками. Для шпуров предусмотрен специальный патрон с фиксирующими шариками. Сегодня на рынке продают дрели с функцией долбления, но они неэффективны в работе с твердыми материалами.

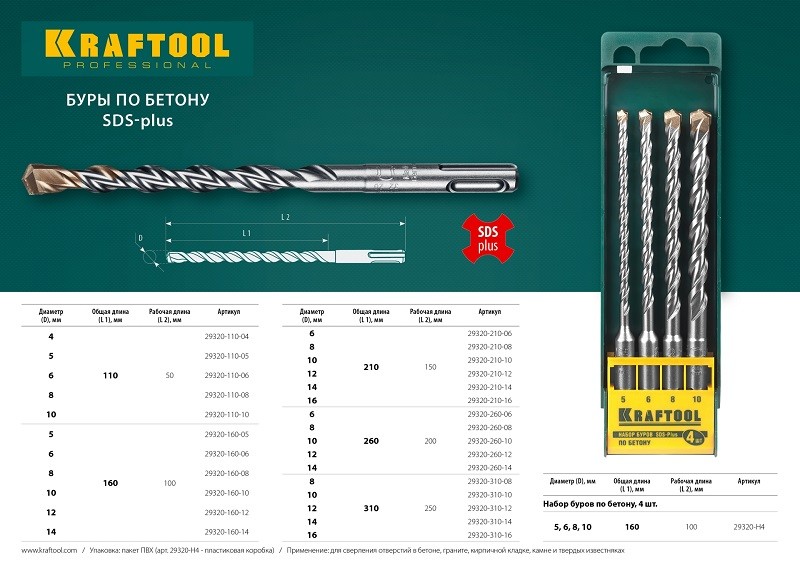

Таблица размеров SDS Плюс

Диаметр сверл для бетона

Самый маленький бур – 4 мм, а большой – 30 мм. Выбор того или иного размера определяется теми задачами, которые ставятся во время монтажных работ. В условиях квартиры, частного домовладения наиболее применимые размеры бура для перфоратора по бетону – 6, 8 и 10 мм.

Сверла в 6 мм вполне достаточно, чтобы, например, произвести монтаж плинтуса после окончания укладочных работ, прикрепить к стене полку небольших размеров. Для того чтобы повесить картину, бура такого диаметра вполне достаточно. Важно помнить, что в просверленное отверстие обязательно следует вставить дюбель, который должен быть таких же размеров.

Для крепления кухонных шкафов диаметр бура должен быть несколько больше – как минимум 8 мм. Значение для качества работ имеет и параметр самореза – 4-4,5 мм. Также можно взять дюбель-гвоздь такого же размера, что и бур.

Дверные коробки из металла, пластмассы, дерева, а также оконные рамы фиксируются, как правило, рамным дюбелем. В этом случае применяется сквозной способ крепления. С учетом этого, веса конструкций и характеристик крепежного материала, отверстие должно быть определенных размеров. Для его подготовки используется бур для перфоратора по бетону с размером диаметра не меньше 10 мм. В случае использования анкерных болтов этот показатель возрастает до 20 мм.

Виды буров по бетону для перфоратора

Они различаются по некоторым важным параметрам, которые ниже подробно разобраны.

Типоразмер хвостовика

Выделяют 5 типов:

  • SDS — хвостовик диаметром до 10 мм с двумя пазами.
  • SDS plus — самый распространенный типоразмер, используемый в бытовых перфораторах. Ему характерен диаметр не более 25 мм. Для фиксации на нем предусмотрено четыре паза.
  • SDS-max — хвостовик диаметром до 80 мм, используемый в промышленных агрегатах. Для фиксации в нем используются три открытых и два закрытых паза.
  • SDS-top — промежуточный типоразмер хвостовика диметром 16−25 мм, используемый в некотором электроинструменте «BOSCH». Для хорошей фиксации в нем предусмотрено 4 канавки.
  • SDS-quick — шестигранный хвостовик диаметром 4-10 мм, рассчитанный на перфораторы Bosch Uneo/Uneo Maxx. В нем для фиксации используются шпонки.

Диаметр и длина

Это самые важные размеры бура, поэтому на них следует обязательно обращать внимание во время выбора и покупки.

  • Диаметр. Зависит от длины и типа хвостовика — например, максимально допустимый Ø шпура SDS max — не более 50 мм. Он выражается четным числом.
  • Длина. Максимальная длина сверла для перфоратора — 1000 мм, а минимальная — 100 мм. На производстве самыми ходовыми считаются буры Ø 18, 20, 22, 24, 28 и 32. Процедура бурения не позволяет использовать более длинные шпуры — сверлить ими отверстия невозможно.

Длина сверла зависит от его диаметра. Эти характеристики должны быть сбалансированными, чтобы можно было качественно и безопасно бурить глубокие дырки.

В статье приведены таблицы, демонстрирующие длину и диаметр выпускаемых сегодня буров.


Таблица размеров SDS Макс

Требуется отметить, что самый длинный бур для перфораторов в соответствие с последней таблицей составляет 1320 мм.

Ресурс (долговечность)

Опытные монтажники ежедневно сверлят в различных конструкциях большое количество отверстий, поэтому рабочая поверхность шпура быстро изнашивается из-за чего теряется ее производительность. Долговечность сверла по бетону для перфоратора в основном зависит от используемого в его производстве металла.

В частности, многое зависит от качества напаянной коронки, на которую возлагается основная функция сверла (разрушение твердого материала). При необходимости буром можно просверлить отверстия в изделиях из дерева.

Внимание! При выборе шпура нужно учитывать его основные рабочие характеристики, чтобы не пришлось впоследствии приобретать новый и дополнительно расходовать средства.

Маркировка

В продаже можно найти приспособления со следующими видами маркировки:

  • SDS (до 10 мм в диаметре, 2 канавки).
  • SDS Plus (диаметр от 4 до 25 мм).
  • SDS Max (20-80 мм).
  • SDS Top (4-канавочная конструкция, 14 мм сечение).
  • SDS Quick (насадка с выступами для одномоментного применения).

Важно! В маркировке сначала обозначается тип концевой части, затем — диаметр, а в конце пишется длина.

Лучшие буры для перфоратора по бетону: рейтинг

Ниже перечислены наиболее популярные сегодня буры для бытовых и промышленных перфораторов. Благодаря этому рейтингу можно подобрать для них эффективные и долговечные шпуры.

DeWALT EXTREME 2 DT7935B-QZ

Набор из 10 буров (USA) в удобном кейсе с защёлкой. Буры имеют хвостовик SDS-plus, диаметр — 5-12 мм и длину — 110-160 мм. Они рассчитаны на работу с камнем, бетоном и кирпичом. Способны долго и безупречно работать при должном уходе.

Предназначены для бытового использования. Стоит отметить, что данный набор стоит недорого.


Набор DeWALT EXTREME 2 DT7935B-QZ

BOSCH 3.5×50/110 мм

Буры отличаются высоким качеством изготовления и долговечностью. Этот бур с хвостовиком SDS+ позволяет быстро выполнять строительные и ремонтные работы в доме или квартире.

Режущие сегменты коронки бура выполнены качественно, поэтому он позволяет без проблем проделать отверстия в камне, кирпиче и бетоне.

БОШ 3.5×50 — 110 мм

Гранит 425100 25/1000 мм

Обладает хвостовик SDS-plus. В нем используется четыре режущих сегмента и двойная спираль для качественного отвода пыли. Изготавливается из высоколегированной стали, при этом подвергается закалке. Благодаря этому значительно повышается срок службы изделия.

Для справки! Из-за большого спроса сложно найти на отечественном рынке.


Гранит 425100 25/1000 мм

Makita D-00050 /100 мм

Данный бур рассчитан на бытовой электроинструмент с патронами SDS-plus. В нем используются две твердосплавные режущие кромки, поэтому процессе сверления материала проходит более равномерно и быстро.

Наконечник бура хорошо отцентрирован, за счет этого бурение проходит точно в заданном направлении. Благодаря использованию этого инструмента практически не ощущается вибрация во время сверления.

Макита D-00050 −100 мм

Длина бура

Этот показатель колеблется в пределах от 50 мм до 1000 мм. Размер, который чаще всего используется, – 100 мм. Достаточно для дюбель-гвоздей или просто дюбелей. Сквозное просверливание стены (к примеру, при монтаже дверей, окон) потребует бура длиной от 500 мм.

Относительно длинных сверл есть одно замечание. Опытные строители рекомендуют проводить все работы с ними в два этапа:

  • этап первый – просверливание примерно 10 см коротким сверлом;
  • этап второй – оставшаяся толщина обрабатывается буром основной длины.

Важно помнить, что чем меньше диаметр бура, тем короче должна быть его длина. Это позволяет избежать обламывания сверла во время работ. Кроме того, большие размеры бура для перфоратора по бетону требуют использования мощной техники. Конкретные показатели всегда можно узнать из сопроводительной информации и инструкции. Обязательным также является использование специальной смазки в условиях длительной работы перфоратором.

Рабочая часть бура

Непосредственно выполняющая процесс сверления рабочая часть бура изготавливается из сплава металлов, и от ее состояния зависит производительность труда и безопасность использования перфоратора человеком. Рабочая часть может иметь различную форму и классифицируется по назначению следующим образом:

  • шнековый бур – отличный вариант для выполнения глубоких отверстий различного диаметра. Его спиральная конструкция и высокий крутящий момент позволяет при работе эффективно отводить пыль и шлам, тем самым уменьшая нагрузку на инструмент и сокращая время выполнения одного отверстия.
  • бур с небольшим углом наклона рабочих канавок – для работы с применением крайне незначительных усилий (например, в перфораторах Makita). Его назначение – процесс бурения значительного количества отверстий малой глубины.
  • бур с большим углом наклона рабочих канавок, обеспечивающий высокую скорость бурения и производительность самого процесса. Создаваемая нагрузка на перфоратор выше, чем при использовании шнековых буров. Оптимален для бурения единичных отверстий большой глубины.

Буры с одной или несколькими спиральными канавками, а так же канавками специально разработанных форм обеспечивают устойчивость бура, его сбалансированное центральное размещение при бурении, уменьшении вибрации, а, следовательно, и нагрузки на перфоратор и производительность выполняемых работ.

Хвостовая часть бура

Хвостовик – износостойкая часть бура, выполненная из высокопрочной закаленной стали, вставляемая в патрон перфоратора. Именно форма хвостовика, в первую очередь, отличает бур от аналогичного спирального сверла. Профессиональный глаз мастера без ошибки определит, подойдет ли бур к тому или иному типу перфоратора, а новичкам строительного дела поможет в этом разобраться принятая маркировка хвостовиков SDS (Special Direct System – «особая управляющая система», разработанная фирмой Bosch):

  • бур sds plus – наиболее распространенный тип хвостовика диаметром 10 мм, длина вставляемой в патрон перфоратора части – 40 мм. Для установки имеет четыре открытых паза, воспринимающие крутящий момент. Такие буры, имеющие диаметр 4 — 26 мм, применяются на легких строительных профессиональных и бытовых перфораторах.
  • бур sds max – второй по распространенности тип хвостовика, применяемый для буров большого диаметра (более 26 мм), используемых в тяжелых и мощных перфораторах, например, в электрических отбойных молотках. Диаметр такого хвостовика – 18 мм, длина вставляемой в патрон части – 90 мм.
  • sds top – несколько промежуточный и мало распространенный тип хвостовика диаметром 14 мм и длиной 70 мм, имеющий два открытых и два закрытых паза для установки в патрон перфоратора. Обычно используется на бурах с диаметром 16 — 26 мм.
  • sds quick – созданный в 2008 г. уникальный шестигранный тип хвостовика со шпонками вместо пазов и держателем, в который можно вставить сверла и биты для шуруповерта. Применяется только для перфораторов Bosch Uneo/Uneo Maxx.
