Бурение скважин для свай ТИСЭ

Землебур самодельный, модель «Вася 1.0»

   Фундамент по технологии ТИСЭ предполагает бурение довольно большого количества свай в грунте на приличную глубину. Автор технологии предлагает использовать ручной бур, а если уж очень хочется, то можно купить и бензобур. Бензобур может пробурить скважину, однако расширение всё равно придётся делать вручную ручным буром.  Конечно, мы купили ручной бур — иного простого способа сделать расширение на глубине мы не смогли придумать. Испытание на реальном грунте показали, что одну скважину глубиной 1,6м мы можем сделать не быстрее, чем за 20 минут. За день, если работать не до полного изнеможения, можно пробурить 7 — 9 скважин. Результат не сильно впечатляет, если представить себе весь объём работы. У меня по проекту пребовалось 72 скважины, а поскольку мои друзья так-же остановились на выборе фундамента по технологии ТИСЭ, то на всех нам нужно пробурить более 470 скважин!!! Можно было бы дать всем по буру и до одури коллективно сверлить землю несколько недель, но ведь мы же хотим получить удовольствие от постройки дома, а не сдохнуть на стадии фундамента!

      В общем, пробурив десяток скважин ручным буром я всерьёз задумался об автоматизации этого не очень творческого дела. И первая мысль была очень проста: шнек от какого-то бензобура прикрутить к электродрели. Вариант покупки бензобура я не стал рассматривать в силу немалой стоимости (около 1000$, если не самый примитивный) и личной нелюбви к бензиновой технике (электричество я люблю). В качестве

силового агрегата была однозначно выбрана дрель литовской фирмы «Rebir» IE-1206-16/2000ER

мощностью 2кВт. Стоимость её чертовски невысока (150$) по сравнению с именитыми

аналогами, например от Bosсh за 900$.

Технические характеристики:

Мощность: 2000Вт

Две скорости вращения:

    n1= 0-330 минˉ¹­

    n2= 0-500 минˉ¹­

Напряжение: однофазное 220В

Трёхступенчатый понижающий редуктор

Реверсивный режим: есть

Регулировка оборотов: есть

Съёмныйпатрон с хвостовиком конус Морзе 3

         Фактически, это большой двигатель с без особой фантазии приделанной

ручкой. Эта ручка вместе с дополнительной рукояткой вызывают странное

ощущение, что если этот двигатель как-либо заклинит случайно при сверлении,

то пользователь останется без рук.

когда берёшь её в руки… даже включать страшно! Однако, как показала практика,

этот двигатель действительно мощный и довольно надёжный, в отличие от

корпуса редуктора…

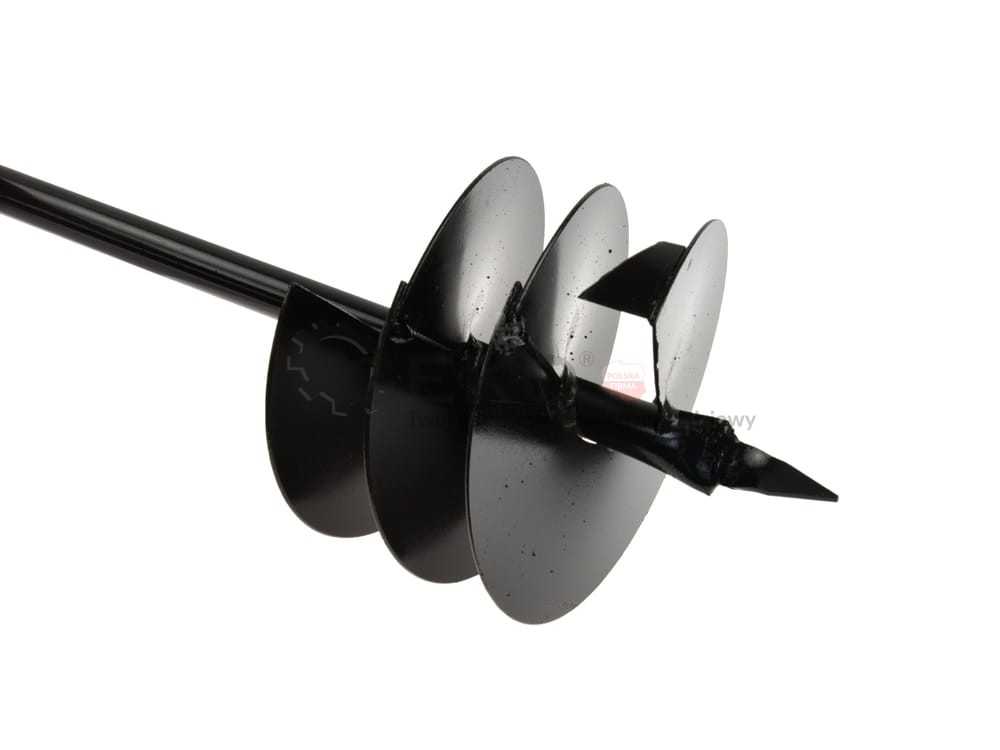

      В качестве шнека я купил бур от какого-то бензобура, марку которого, к сожалению, не запомнил. Однако, это оказался очень внушительного веса бур, из гораздо более толстой стали, чем на любой картинке в интернете. Толщина стали в лопасти 5мм, толщина центральной трубы — 8мм! Вес этого бура чуть более 15 кг + удлинитель 8 кг.

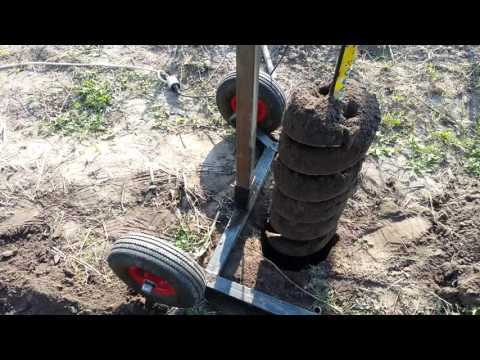

Итого, бур с дрелью весят около 30 кг, общая высота около 160см и работать таким инструментом в одиночку — самоубийство! Не говоря уже о том, что есть вращающиеся части, да ещё, если бур вбурится в землю, то как его достать с землёй вместе?! В общем, первая мысль заключалась вот в такой конструкции:

To play, press and hold the enter key. To stop, release the enter key.

    Ручку с курком я открутил и вмонтировал курок в квадратную трубу, чтобы удобно было управлять этой зверь-машиной. Полевые испытания проводил на своём участке. Вот маленький видеоотчёт об испытании:

    Выявленные особенности, плюсы и недостатки:

1. Когда бур набирает много грунта, достать его из земли даже вдвоём — задачка не для слабых спин, рук и ног!

2. Положение по вертикали «на глазок» можно контролировать только в одной плоскости, в другой — нужен третий человек с чёткой системой команд. Приложенный сверху уровень не помогает, поскольку сильная вибрация и случайные колебания во время бурения делают пузырёк совершенно невоспринимаемым глазу.

3. Рычаг в 1 метр излишен, боковых усилий мы почти не испытали, даже когда бур упёрся в камень и предохранительная шпилька диаметром 6мм, соединяющая бур и дрель, лопнула.

4. Регулятор при таких нагрузках показал себя на «отлично!» Всё прекрасно регулируется и мощи 2кВт хватает.

5. Поднимать 30-и килограммовую штуковину с грунтом ещё на 10-20 кг на высоту в 1,5 метра очень напрягает!

6. Бурение на неподготовленном грунте с травой приводит к тому, что на бур наматывается трава, которая незаметно смещает центр бура. В экспериментальной скважине на траве мы, незаметно для себя, сместились от разметки на 15 см!!!  Такая точность никуда не годится!

Землебур самодельный, модель «Вася 1.1»

     Для повышения точности и вертикальности было принято решение собрать деревянные направляющие, которые не прошли испытание. При неравномерном подьёме бура их заклинивало, установка конструкции в расчётное положение занимала очень много времени и сил, регулировка по вертикали осуществлялась подкладыванием под опоры различной толщины дощечек.  Деревянные направляющие были сожжены без исторических снимков!

     Хотя, случайно в архивах фотографий нашёлся кадр, в который эта кнструкция попала.

Землебур самодельный, модель «Вася 2.0»

Скачать 3D модель буровой установки можно здесь!

    Прогресс не стоит на месте, и я тоже решил всерьёз занятся проблемой бурения полтысячи скважин для ТИСЭ. Я решил подойти к вопросу основательно! Было куплено 8 метров швеллера №6.5, несколько длинных болтов, резьбовые шпильки, лебёдка с червячной передачей и пара колёс от тачки. Пособирал по своим заначкам подшипники побольше, а так же пришлось изыскать две невостребованные дешёвенькие дрели. Наконец-то мне выдалась хорошая возможность отработать навыки электросварки (до этого я никогда не варил металл!). SketchUp тоже не остался в стороне. Прежде, чем браться за «болгарку», я нарисовал будущую конструкцию в 3D.

Итак, вот что получилось:

     Бур закреплён на двух подшипниках от ступицы переднего колеса

автомобиля Ауди (модель не знаю, самые дешёвые, по 15$ за штуку).

Подшипники зажаты в деревянные ступицы четырьмя болтами М8.

Каретка с буром и закреплённой на ней дрелью перемещается по

вертикально установленным швеллерам на 6 подшипниках фикси-

рующим каретку в одной плоскости и 4 подшипника поменьше для

фиксации в другой плоскости. Лебёдка рассчитана на 900 кг и имеет

червячную передачу, что позволяет подсоединить к ней дрель и плавно

как поднимать, так и опускать лебёдку безо всяких стопорных механиз-

мов. Редуктор имеет довольно большой коэффициент редукции (1:50),

и бытовой маломощной дрели на 500Вт хватает. Вторую маломощную

дрель я закрепил на диагональной укосине, в патрон которой я зажал

шпильку М16. Эта дрель нужна для лёгкого и быстрого регулирования

вертикального положения всей буровой установки вдоль одной из осей.

Хотелось ещё такую же регулировку вдоль второй оси, но невостребо-

ванных дрелей больше не оказалось =) потому были приварены возле

колёс две гайки М16 и в качестве регулировок использованы резьбовые

шпильки. Ручку с курком от Rebir’a я открутил и удлинил многожильным

проводом, получился выносной пульт управления. Чтобы этот пульт не

болтался просто так, в основание ручки я вклеил эпоксидной смолой

неодимовый магнит из старого «винчестера». Поскольку вся конструкция из металла, пульт можно прилепить в любом сподручном месте, и он не мешает перекатывать установку с одного места на другое. Так же впоследствии я прикрутил ещё два колеса на «буровую каретку», чтобы её легче было перетаскивать на большие расстояния (каретка легко снимается с направляющих в горизонтальном положении и транспортируется отдельно). В таком варианте этим буром мы пробурили уже более 360 скважин.





          Глубина бурения этой установки — 150 см. Перед бурением мы снимали плодородный слой грунта примерно на 30 … 40 см, потому суммарная глубина относительно уровня грунта может быть около 1,8 м. Поскольку глубина промерзания в нашем районе не более 0,5 м, мы решили делать сваи глубиной 1,5 м.

       Диаметр бура 200 мм. Почему 200 — рассмотрено в статье про ТИСЭ. Этот параметр меньше, чем допускает СНиП, однако, количество свай и общий вес дома в моём случае позволяет мне пренебречь нормами, разработанными для гражданского строительства в общем случае. Но, это решение было принято нами на наш страх и риск, и я не стал бы спорить со строителями-инженерами насчёт правильности нашего выбора. Однако, при этом, я считаю такое решение обоснованным и в некотором роде подтверждённым расчётами. Практика покажет…

        Скорость бурения — то, ради чего всё это делалось — зависит непосредственно от грунтов. На песчаных грунтах бурение одной скважины происходит за 30 секунд! =)  Бур легко погружается в грунт за один проход на всю глубину и лебёдка легко поднимает его обратно вместе с песком. На суглинках с примесью небольших камней требуется до 5 минут и 2 … 3 прохода вверх-вниз для того, чтобы поднять и сбросить грунт со шнека. Если грунт — плотная глина — то проходов нужно больше, поскольку лебёдка не может вытащить шнек, глина прочно цепляется за стенки скважины. Это увеличивает время бурения максимум до 10 минут. Самое неприятное, если бур на глубине больше метра упирается в крупный камень (более 7 см диаметром). Тогда приходится выковыривать этот камень вручную всякими подручными средствами, тяпками, ключками, ломами и пр. В этом случае бурение одной скважины может затянуться надолго. Однажды мне попался крупный камень около 20 см диаметром, выпирающий в скважину маленьким краешком. Поскльку это была угловая скважина, конечно же её нельзя было перенести на полметра в сторону. На выковыривание этого камня у меня ушло часа 3!!! При хороших грунтах у нас получалось пробурить 40 скважин за день. И ещё полтора дня ушло на расширения ручным буром. Для сравнения приведу данные по скорости бурения из книги автора ТИСЭ:

      «Продолжительность бурения одной скважины с расширением сильно зависит от грунта. На песке это займёт не более 30 минут, на глине — около 1,2 часа, а на жёсткой глине — не менее 1,5 … 2 часов.»

     Точность бурения — не менее важная характеристика! Автор технологии рекомендует соблюдать точность расположения скважины вдоль ленты-ростверка 10 см, а в боковом направлении — 1 см; отклонение по вертикали — не более 5°. В моём случае вертикальность в процессе установки и бурения контролируется двумя пузырьковыми уровнями, закреплёнными в двух взаимоперпендикулярных плоскостях. Регулируется же в одной плоскости с помощью дрели на диагональной штанге, в другой — вручную опорными шпильками. Точность положения скважины на поверхности грунта зависит исключительно от перфекционизма оператора буровой =)  Обычно мы устанавливаем бур так, чтобы он едва касался внешней гранью шнека верёвки обноски, или двух верёвок, если это будет свая на пересечении ленты (конечно, обноска смещена от центра свай на 10 см заранее). Таким образом, точность положения готовых столбов у нас получалась довольно хорошей, +/- 5мм. Можно было бы и точнее, но с верёвочной обноской сложно получить достоверные координаты. Верёвки растягиваются, на больших расстояниях их сдувает ветром на сантиметры, как бы их ни натягивали, фибергласовые рулетки на расстоянии больше 10 метров тоже можно по разному натягивать и получать разные величины — в общем, точность, понятие относительное! При этом, у нас небыло ещё ни одного повода расстраиваться из за точности бурения. Из за аккуратности заливки бетона — было, но к бурению это не относится.

     На фото ниже изображены некоторые узлы буровой установки:

Приклеенные на эпоксидку магниты позволяют прилеплять пульт в любом удобном месте, чтобы не мешался при транспортировке.

Положение по вертикали контролируется по пузырьковому уровню с магнитным основанием, прилепленным на вертикальное шасси буровой каретки.

Общий вид установки на стройплощадке.

Приклеенные на эпоксидку магниты позволяют прилеплять пульт в любом удобном месте, чтобы не мешался при транспортировке.

Недостатки.

      Вес. Установка получилась очень тяжёлой! Одному её можно транспортировать от участка к участку лишь по частям, шасси и буровая каретка с буром по отдельности. В собранном виде установить её в вертикальное положение одному не под силу! Бурить в пределах одного объекта можно одному, но в двоём удобнее. Основное неудобство — перемещение от скважины к скважине — стройплощадка всё-же не корт, установка хоть и на колёсах, но по песку или по колдобинам таскать её не очень удобно.

  Хрупкость. Основной рабочий инструмент установки, это двухкиловаттная дрель Rebir с понижающим трёхступенчатым редуктором. В процессе эксплуатации выяснилось, что мощности в 2 кВт более, чем достаточно для бурения шнеком 200 мм диаметром даже в плотном глинистом грунте. Однако вот корпус редуктора выполнен из литого под давлением алюминия не очень большого сечения. Именно корпус редуктора оказался слабым звеном во всей этой установке! Конечно, был предусмотрен «предохранитель» — соединительная шпилька диаметром 6мм между дрелью и шнеком, и этот предохранитель несколько раз успешно срабатывал.  Однако в один прекрасный момент корпус всё же лопнул, из за чего ось шестерни в редукторе сместилась, а двигатель её всё равно провернул, в результате чего сорвало несколько зубцов на шестерне. Конечно, запчастей к этой дрели днём с огнём не сыщешь, и от отчаяния мы решили попробовать запустить сломанный редуктор. Треснутый корпус я стянул хомутом из стальной полосы толщиной 4 мм, и переключил редуктор на вторую передачу для того, чтобы задействовать ещё не сломанные шестерни. На 2-й передаче обороты дрели несколько выше (0 … 500) и крутящий момент, соответственно, несколько меньше. А это значит, что нагрузка на двигатель теперь больше. В таком варианте установка пробурила на данный момент больше 150 скважин.

     Эта ситуация с редуктором подвела меня к такому выводу: двигатель дрели способен создавать усилие, которое не способен выдержать редуктор на пониженной передаче. Однако, на повышенной передаче прочность редуктора становится сопоставимой с усилием двигателя! При бурении плотной глины сломанный редуктор работает, а двигатель порой уже едва тянет, источая запах нагреваемого пластика. Этот момент легко контролировать и легко его не допускать, вовремя доставая бур с набранным грунтом. Нужно было сразу работать на второй передаче…

     Дополнение год спустя.

     Пробурив ещё полсотни скважин на второй передаче в один прекрасный момент мы упёрлись в большой камень, который заклинил шнек в скважине. Предохранительная шпилька не сработала и мы второй раз сломали редуктор! Теперь вырвало несколько зубьев подряд на промежуточном валу внутри редуктора и он просто прокручивался. Конструкция этого вала оказалась весьма удачной даже для такой поломки, когда уже ни одна передача не работала! Мне удалось разобрать этот вал и переместить шестерню на ширину вырванных зубьев, ампутировав механизм переключения передач. Под этим механизмом оказалось ещё достаточно места с выточенными целыми зубьями и нужно было лишь подвинуть ведомую шестерню. Проделав эту операцию уже дважды сломанный редуктор с расколотым надвое корпусом заработал вновь на пониженной передаче, и без лишних звуков, скрипов и хрустов пробурил оставшиеся полсотни скважин!
     В общем, с точки зрения производителя Rebir — мы крайне плохие потребители =)

    P.S. Почему-то нам захотелось называть эту конструкцию не просто «буровая установка» или ещё как-то там непонятно, а по имени. Чтобы не путаться, мы выбрали такое имя, которое бы не пересекалось ни с одним из наших общих друзей и знакомых — остановились на имени «Василий»! Получается, когда нужно пробурить кому-нибудь скважины, мы зовём на помощь Васю =)

     Ну и напоследок, маленький кусочек тайм-лапс, где я с друзьями сверлим скважины.

Руководство покупателя 2023 г.: Буровые установки для фундамента

Рекомендуемые буровые установки Pile Buck’s Top

Что такое бурение фундамента?

Бурение фундамента — это, по сути, использование больших машин для бурения больших отверстий в земле.

Большинство жилых домов имеют фундамент из железобетонных плит, залитых поверх земли. Хотя произойдет некоторое оседание и смещение, этого недостаточно, чтобы стены рухнули. Однако для огромных сооружений, таких как мосты и офисные здания, необходимы фундаменты, способные выдержать некоторое движение и достаточно прочные, чтобы выдержать вес самого здания и того, что находится на нем или внутри него. Для этого в крупных строительных проектах используются буровые установки для создания буровых валов. Также известные как буровые опоры, кессоны или буронабивные сваи, буровые шахты строятся путем заливки бетона в просверленное отверстие. Нагрузка воспринимается в основном за счет поверхностного трения, когда грунт, окружающий вал, удерживает его на месте. Валы с концевыми подшипниками несут весовую нагрузку на основание вала. Этот тип перфорированного вала используется реже.

Тип используемой буровой установки зависит от нескольких факторов. Насколько глубокими и какого диаметра будут отверстия, очевидно. Но тип почвы, где расположен проект (в городе или в глубинке), и сколько места для маневра — это лишь некоторые из соображений. Требования к проекту также будут определять, какой метод бурения фундамента будет использоваться.

Наиболее распространенные методы бурения:

Бурение по Келли

Сверление по Келли — это метод сухого вращательного бурения. Он используется для изготовления буронабивных свай большого диаметра, обычно более 500 мм. Он популярен, потому что подходит для большинства типов камней и почвы. Ключевой частью этого метода является телескопическая буровая штанга, также известная как штанга Келли.

Шнековое бурение с непрерывным вращением Он использует вращение шнека непрерывного действия для перемещения почвы. Шнек должен быть такой же длины, как отверстие, которое будет просверлено. Это делает его хорошим решением для предварительного засверливания.

Двойное вращательное бурение

Двойное вращательное бурение сочетает в себе бурение шнеком непрерывного действия со сплошным кожухом. Этот метод используется для сложных почвенных условий или чувствительных сред. Буровой шлам выбрасывается через отверстие в верхней части шнека.

Бурение с полным перемещением

Бурение с полным перемещением используется для забивки свай. Окружающий грунт только смещается, буровой шлам практически не выносится на поверхность. Используется гладкий корпус, снабженный вытесняющим корпусом на нижнем конце.

Грейферное бурение

Грейферное бурение — самый старый из методов сухого бурения. Почву рыхлят подрезкой или ударным забиванием. Этот метод обычно используется для бурения скважин или забивки свай.

Бурение с обратной циркуляцией

Бурение с обратной циркуляцией позволяет бурить скважины диаметром около 3,2 м. Этот метод полезен в сложных почвенных условиях, таких как карст. Этот метод использует принцип гигантского насоса. Промывочный буровой раствор поднимается внутри буровой штанги и выносит буровой шлам на поверхность. Этот метод может быть использован для бурения грунта или горных пород.

Погружное бурение

Для очень твердых пород или для разрушения валунов используется метод погружного бурения. Молоток крепится к буровому долоту на конце буровой штанги. Сжатый воздух используется для пневматического разрушения и удаления камней или валунов. Долото разбивает породу за счет одновременного вращения и удара. Сжатый воздух перемещает разрыхленный буровой шлам на поверхность.

Независимо от метода, существует установка для бурения фундамента, чтобы пробурить эти большие отверстия в земле в нужном месте и на нужной глубине.

Kelly Drilling

CFA Drilling

Двойное вращение бурения

Полное бурение

Как выбрать DaUn Drilling. Они дорогие — так что вы хотите сделать все правильно с первого раза. Вы хотите углубиться (простите за каламбур) в то, каковы ваши требования на самом деле. Как только вы поймете свои «обязательные» (жесткие) требования, вы сможете найти буровую установку для фундамента, соответствующую им. Не существует универсальной буровой установки, подходящей для всех типов бурения и любых условий на площадке.

Описание работы

Вы хотите определить особенности работы, которую необходимо выполнить. Должны быть известны диаметр и глубина ям, тип почвы, особенности участка.

Проблемы с местоположением

Вы работаете на пересеченной местности? Работа в центре города, где снижение шума имеет решающее значение? Это небольшой участок или другое ограниченное пространство, для которого потребуется меньшее и более маневренное оборудование? Выбранная вами буровая установка должна работать в рамках ограничений рабочей площадки.

Мобильность

Автономная гусеничная буровая установка не требует дополнительного оборудования или отдельного источника питания для перемещения по рабочей площадке. Буровые установки для фундамента, установленные на грузовике и прицепе, должны приводиться в действие генератором или грузовиком, который их перемещает.

Устойчивость

Важной частью любой буровой установки для фундамента является устойчивость платформы. Величина давления буровой установки на грунт имеет значение. Это влияет на то, насколько большой должна быть платформа. Таким образом, размер строительной площадки может ограничивать вес буровой установки, которую вы можете купить. Производитель скажет вам, какое давление оказывает их установка. Более легкие модели, такие как MC 3 от Commachio, могут обеспечить достаточную мощность и по-прежнему протискиваться через участки шириной до 9 мм.мм.

Буровая установка должна быть размещена на ровной и твердой поверхности. Площадь должна быть выровнена для поддержки буровой установки в соответствии со спецификациями производителя. Крановые маты могут использоваться для поддержки платформы. Обычно они изготавливаются из бревен толщиной 12 дюймов и доступны длиной от 8 до 40 футов. Доступны варианты шириной 4, 5 или 6 футов. Компания Crane Mat также предлагает изготовленные на заказ коврики и бывшие в употреблении коврики, которые были возвращены в рамках их программы обратного выкупа. Вы также можете арендовать маты крана. Bridgewell производит полностью стальные маты Mammoth для многомиллионных буровых установок.

В особых случаях

Для некоторых заданий требуются специальные функции, которые вы не сможете использовать в других проектах. Если возможно, выберите стандартную установку для бурения фундамента и добавьте навесное оборудование, соответствующее требованиям конкретной работы. Вы хотите, чтобы выбранная вами установка имела максимально широкое применение.

Технология резки или старая школа?

Причудливые цветные экраны, автоматическое размещение и технология крутящего момента просто потрясающие. Но они могут вам не понадобиться для завершения проекта. Обучение, необходимое для использования функций высокотехнологичного оборудования, также увеличивает сроки и бюджет проекта. Иногда буровая установка для фундамента, менее высокотехнологичная и имеющая более длительный опыт работы, является решением с меньшим риском и меньшими затратами.

Цена

Естественно в первую очередь думать о цене. Но сопротивляйтесь искушению. Выясните, какие у вас требования к работе. У вас должно быть два списка — жесткие требования и «мягкие» требования. (Мягкие требования — это приятные функции, которые не являются обязательными для выполнения работы.) Предоставьте эту информацию как минимум трем поставщикам и позвольте им посоветовать, какие буровые установки для фундамента лучше всего подходят для этих требований. Также можно учитывать текущие расходы на техническое обслуживание, надежность и гибкость.

Подведение итогов

Наиболее важным аспектом выбора буровой установки для фундамента является понимание того, что вам действительно нужно для выполнения работы. Найдите время, чтобы встретиться с инженером по продажам и другими экспертами, чтобы четко определить требования к проекту. Найдите несколько моделей, которые будут соответствовать вашим потребностям, а затем присмотритесь к ним.

Soilmec SR-45

Woltman 160 DR

Liebherr LB 28-320

10081

Осмотр буровой установки для фундамента имеет решающее значение для безопасности труда. Помимо обеспечения безопасности работников и населения, вы хотите защитить свои инвестиции. Снасть следует осматривать перед использованием – каждый раз. Вы будете проверять большие и маленькие части буровой установки. Это включает в себя тормозные системы, стержни Келли, гидравлические системы, тросы, средства безопасности и все остальное, рекомендованное производителем в документации.

Квалифицированный инспектор

Это может показаться очевидным, но вам действительно нужен кто-то, кто имеет опыт инспекции буровых установок, чтобы провести инспекцию. Контрольный список полезен. Некоторые работы требуют подачи документации в качестве доказательства того, что проверка была завершена. В любом случае внутри буровой установки должен храниться журнал осмотра.

Тормоза

Проверьте тормоза на износ. Убедитесь, что уровни тормозной жидкости достаточны. Колесные установки имеют три тормозные системы: рабочую, вспомогательную и стояночную. Система стояночного тормоза должна удерживать буровую установку в неподвижном состоянии на самом крутом склоне, для которого она предназначена.

Келли-штанги

Келли-штанги следует осматривать снаружи их корпуса. Переходники, фланцы, упоры, проушины или направляющие не должны быть изношены или повреждены. Проверьте затяжку болтов зажима фиксатора Келли. Также проверьте их на предмет износа.

Гидравлические системы

Наденьте перчатки и используйте кусок картона или дерева для проверки герметичности гидравлической системы. Проверьте индикаторы гидравлического уровня.

Смазка

Смазка является источником жизненной силы буровой установки. Перед смазкой точек смазки сначала очистите их от грязи и старой смазки.

Предупреждающие устройства

Убедитесь, что предупреждающий сигнал (звуковой и/или визуальный) автоматически срабатывает при движении буровой установки задним ходом. Любые предупреждающие знаки должны быть хорошо видны. Предупреждающие устройства не всегда являются заменой корректировщика при перемещении оснастки.

Стальные канаты

Стальные канаты должны быть надлежащим образом запасованы на шкиве и находиться в хорошем состоянии. Осмотрите на наличие перекручивания или раскручивания, коррозии, теплового повреждения и т. д.

Руководства производителя

Подробные руководства производителя должны храниться на буровой установке, чтобы они были легко доступны при необходимости. Выполните специальные проверки, рекомендованные производителем.

Очистка

Проверки чаще бывают успешными, если на вашей буровой установке для фундамента проводится регулярное техническое обслуживание. Наиболее важным техническим обслуживанием является содержание частей буровой установки в чистоте. Своевременно обновляйте записи о проверках и убедитесь, что все необходимые ремонтные работы завершены до того, как буровая установка будет использована в работе.

CZM EK200SM

Bay Shore TR40

Сколько должна стоить буровая установка для фундамента?

Вся эта мощь стоит недешево. Но правильно подобранная буровая установка для фундамента выполняет работу быстрее и точнее, экономя деньги и избавляя от головной боли в будущем. Часть стоимости — это объем предлагаемой автоматизации. Например, Liebherr LRB-355 имеет систему управления краном с цветным дисплеем. Его гидравлический поворотный привод BAT обеспечивает автоматическую регулировку крутящего момента.

Инновационный SR-125 компании Soilmec в конфигурации с Келли стоит около 2 200 000 долларов США, в зависимости от выбранного вами типа штанги Келли.

Другие факторы стоимости включают скорость сборки установки и ее маневренность. Функции шумоподавления могут увеличить цену.

CZM EK200LS CFA в корпусе может соответствовать всем требованиям. Эти современные буровые установки оцениваются в 1 750 000 долларов. CFA также используется для жилых проектов, таких как строительство дома на побережье Калифорнии.

Фундаментные буровые установки для ограниченного пространства

Существует несколько сценариев, когда вашему оборудованию просто не хватает места для поворота. Серия LAD компании Bay Shore System может быть правильным решением. Их небольшие буровые установки для фундамента имеют высоту прикрепления до 6 футов 6 дюймов. Тем не менее, они могут бурить до 70 футов. Они также имеют широкий диапазон крутящего момента для работы с твердой почвой.

Бывшие в употреблении буровые установки для фундамента

Другой вариант — купить бывшую в употреблении буровую установку для фундамента. Риск, конечно, есть, но экономия огромная. Например, гусеничная буровая установка AD 150 2007 года выпуска в настоящее время указана по запрашиваемой цене в 200 тысяч долларов. Конечно, поиск навесного оборудования и запасных частей всегда является проблемой для старой установки. Однако, как и подержанные автомобили, вы можете купить подержанные буровые установки более высокого качества у авторитетных дилеров. Вы также должны учитывать, предоставляет ли компания услуги в вашем районе. Это может облегчить поиск запчастей.

Инновационные конструкции

Есть несколько интересных и инновационных конструкций буровых установок для фундамента. Watson 4300 имеет систему толпы Kelly, применяемую сверху, которая устраняет необходимость в системе блокировки поворотного / стержня. Они заявляют, что износ ротора от силы толпы устранен, и буровая установка просверливает более прямые отверстия. Все обошлось примерно в 1 200 000 долларов.

Сначала исследуйте, затем оценивайте

Не выбирайте буровую установку только по цене. На самом деле, когда вы начинаете исследование, вообще не учитывайте цену. Соберите свои жесткие требования и необязательные требования, и пусть поставщики расскажут вам, какие буровые установки будут им соответствовать. Затем выставить на торги. Спросите, доступна ли опция «сертифицированное использование». Возможно, вам лучше купить урезанную модель и приобрести насадки, необходимые для работы. Потратьте время, чтобы научиться правильному методу сверления для работы. Затем определите любые ограничения, такие как уровень шума и ограничения по высоте, прежде чем вы начнете покупать буровые установки для фундамента. Знание – сила и экономия.

Bauer BG 15 H

Junttan MPx50

Буровая установка для фундамента Инструменты и навесное оборудование

Существует множество различных типов навесного оборудования для буровой установки для выполнения любых работ. Вот некоторые популярные насадки от ведущих производителей.

Компания Champion Equipment изготавливает буровые ковши различных типов, одним из которых является ковш с наклонным дном. Дно ковша подвергается термическому прессованию, придавая ему уникальную форму, которая позволяет увеличить отверстия и обеспечить более плавный поток материала в ковш. Эти ковши продаются диаметром от 1 фута до более 16 футов и могут быть оснащены как ручной, так и автоматической системой разгрузки.

Jeffrey Machine специализируется на шнеках, которые они называют ламинатами. Их шнеки доступны в диаметрах от 6 дюймов до более чем 12 футов. Jeffrey Machine имеет современное производственное предприятие в Алабаме. Они претендуют на огромный запас готовых продуктов. Но они могут изготовить буровые инструменты на заказ, используя распечатки заказчика или JMI. Возможно, они даже смогут узнать ваши характеристики по телефону.

Буровая установка LoDril® компании Bay Shore Systems имеет рабочую зону на 360 градусов. Он может доходить до 15 футов за пределы гусениц или над обшивкой. Идеально подходит для бурения фундамента в сложных условиях, таких как труднодоступные места или наклонная местность. Доступно шесть размеров, начиная с семи футов в высоту.

Numa  разрабатывает и производит буровые молотки и долота для вертикального и горизонтального применения. Их произведенные в США молотки и долота Down-the-Hole и HDD могут бурить скважины от 3,5 до 50,5 дюймов (89–1283 мм). Созданное специально для обеспечения долговечности и скорости бурения, буровое оборудование Numa работает с высокой частотой и требует меньшего количества воздуха. Даже при высоком напоре воды.

TEI производит легкое буровое оборудование для мини-экскаваторов весом от 5 до 8 тонн, которое является хорошим решением для зон с ограниченным доступом. Стандартная версия имеет один позиционер на 360 градусов и один гидравлический зажим на подаче сверла. Он включает в себя дистанционное радиоуправление с ручным управлением. Вы можете добавить второй позиционер на 360 градусов для неограниченных возможностей позиционирования.

Armador предлагает множество приспособлений для бурения фундаментов. Их колонковые стволы изготовлены из специальных стальных сплавов. Они утверждают, что их методы сварки увеличивают жизненный цикл продукта. У них есть готовые стандартные колонковые буры, но также предлагаются индивидуальные версии, включая келли-боксы любого размера и формы, чтобы они соответствовали вашей буровой установке. Стандартными моделями колонкового бура Armador являются серия KOS (отбойный молоток с круглым хвостовиком) и серия KOB (колонковый бур с приварным стержнем и ловушкой).

Большинство этих поставщиков могут изготовить навесное оборудование для фундаментных буровых установок на заказ или полузаказ. Некоторые предлагают подержанный инвентарь. Разнообразие вариантов может сбить с толку. Поговорите с поставщиками, чтобы понять, какое навесное оборудование действительно необходимо для вашей буровой установки.

Приспособление для оборудования Champion

Приспособление для машины Jeffrey

Описание

Модель EK160 разработана в ответ на потребности клиентов в машине, обладающей мощностью более крупной модели и простотой и большей мобильностью. перевозится одним грузом. Он доступен со стандартной и короткой мачтой и имеет транспортный вес 100 000 фунтов/9 дюймов.1000 фунтов со штангой Келли. Построенный на базе CAT 330F с установленной мощностью 242 л.с., EK160 обеспечивает впечатляющий максимальный эффективный крутящий момент в 151 100 фунтов. Он имеет все настроенные функции внутри кабины, и его можно бурить через несколько минут после выгрузки из грузовика. Он также имеет функции автоматической помощи оператору, такие как автоматическое выравнивание мачты, возврат в центральное положение, отключение высокой скорости вращения, автоматическое переключение передач для роторной и основной лебедки, блокировка буровой установки и телематика. Эта машина обладает отличной устойчивостью благодаря гидравлическим выдвижным гусеницам, дополнительному противовесу и мачте, изготовленной из стали «Weldox» (легкий вес — высокий предел текучести), и имеет максимальный диаметр бурения 11 футов.

Технические характеристики

Стандартное шасси: CAT330 Next Gen
Применение: Kelly Bar
Установленная мощность: 275 л.с. Максимальная глубина: 120 футов
Максимальный диаметр: 10 футов
Минимальный транспортный вес (с Келли 4/120 футов): 105 000 фунтов Пемброк, Джорджия 31321

912-200-7654

[email protected]

https://www.czm-us.com

ВЕРНУТЬСЯ К НАЧАЛУ СТРАНИЦЫ

Описание 5-2

новейшие буровые установки для забивки свай большого диаметра. Являясь частью высокотехнологичной линии

  , основной движущей силой которой является многофункциональность, SR-125 был разработан для буронабивных свай с келли-штангой и CFA, но может быть легко преобразован для выполнения большинства техник забивки свай и уплотнения грунта, повысить производительность и операционную гибкость до более высоких степеней.

Модель SR-125 оснащена новейшими мачтами и поворотными устройствами от Soilmec, что снижает общий вес и повышает прочность, крутящий момент и тяговое усилие. SR-125 — это серьезное обновление по сравнению с предыдущими поколениями. Кабина H спроектирована таким образом, чтобы обеспечить оператору максимальный комфорт и полный контроль и мониторинг буровой установки и технологических параметров с помощью 12-дюймового сенсорного экрана DMS. Как и все буровые установки Soilmec, SR-125 является самосборным, универсальным и легко транспортируемым.

Технические характеристики

Вес: 281 310 фунтов
Мощность: 630 л.с. : 12-дюймовый стандартный (доступны DMS PC и Manager 4.0)

Soilmec North America

18320 Imperial Valley Drive Houston, TX 77060

281-885-0777

] [email 0www 0protected www.soilmecna.com

ВЕРНУТЬСЯ К НАЧАЛУ СТРАНИЦЫ

Описание

Буровая установка LB 44-510 — самый мощный представитель известной серии LB от Liebherr. Помимо обычного бурения по Келли, могут применяться другие методы, такие как бурение с непрерывным шнековым бурением, бурение с полным перемещением инструментов или двойное вращательное бурение. Мощная машина с огромным крутящим моментом 510 кНм имеет очень компактную конструкцию, что гарантирует экономичную транспортировку и быструю мобилизацию на месте. Буровая установка оснащена мощным дизельным двигателем, который отличается низким расходом топлива и низким уровнем выбросов. В сочетании с бортовой гидравликой и удобным для оператора поворотным приводом LB 44-510 разработан для непрерывной работы и очень быстрых циклов бурения.

Технические характеристики

Эксплуатационная масса: 155,0 т
Макс. крутящий момент: 510 кНм
Макс. тяговое усилие лебедки: 500 кН
Макс. усилие напора: 560 кН
Мощность двигателя: 505 кВт
Бурение на Келли, макс. глубина бурения: 94,2 м
Бурение по Келли, макс. диаметр бурения: 3000 мм
Бурение шнеком непрерывного действия, макс. глубина бурения: 30,0 м
Бурение шнеком непрерывного действия, макс. диаметр бурения: 1400 мм
Бурение с полным смещением, макс. глубина бурения: 30,0 м
Полное бурение, макс. диаметр сверления: 600 мм
Двойное вращательное сверление, макс. глубина бурения: 23,0 м
Двойное вращательное бурение, макс. диаметр сверления: 900 мм
Мин. транспортная ширина: 3480 мм
Мин. Высота транспорта: 3,390 мм

Liebherr USA Co. McCtec Division Crawler Cranes and Foundation Equipment

7075 Беннингтон-стрит, Хьюстон, TX 77028-5812

+1 713 636 405050515

+1 713 636 405050515

. ://www.liebherr.com

НАВЕРХ СТРАНИЦЫ

Описание

BAUER BG 28 H традиционно является одним из самых продаваемых моделей BG. Как и все буровые установки PremiumLine, он подходит для широкого спектра применений, включая бурение на келли, CFA, FDP, переднюю стенку (FoW), CCFA, одноколонное смешивание (SCM), вибровытеснение (VD), низкое рабочее пространство и струйную цементацию. с возможностью размещения различных инструментов и насадок. BG 28 H оснащен отмеченной наградами системой B-Tronic от BAUER — единственной в своем роде функцией, которая позволяет оператору просматривать параметры, включая крутящий момент, давление насоса и глубину бурения, даже в самых сложных условиях эксплуатации. Он также включает в себя несколько систем помощи бурильщику, таких как визуализация Келли, которая отображает фиксирующие углубления, что приводит к повышению производительности бурения и значительному снижению износа стержня Келли и приводных шпонок. Экологически безопасная система Energy Efficient Power (EEP) снижает расход топлива до 30 процентов и заметно снижает уровень шума при бурении. Дистанционное управление BG 28 H обеспечивает быструю разгрузку и такелаж; и, как и все буровые установки BAUER модели H, кинематика позволяет быстро менять рабочие положения, чтобы приспособиться к откатке в местах с низким просветом.

Технические характеристики

Диаметр бурения: 2 500 мм
Глубина бурения: 65,7 м
Крутящий момент: 277 КН
Двигатель Питание: 354 кВт
Высота: 24,9 М

Управляющая корпорация America

4104104104. США

[электронная почта защищена]

https://www.ecanet.com/

ВЕРНУТЬСЯ К НАЧАЛУ СТРАНИЦЫ

Описание

экстремальные работы. Его телескопические келли-штанги позволяют бурить на глубину до 90 футов (27 метров) при строгих ограничениях по высоте с очень низким профилем — даже в самых неблагоприятных условиях.

Мы создадим ваш LōDril в соответствии с конкретными требованиями вашей работы, но это далеко не все. 99 процентов LōDrils все еще используются сегодня, включая первый, который мы выпустили в 1991 году! Независимо от того, покупаете ли вы новый экскаватор или устанавливаете его на существующий в своем парке, ваш LōDril будет спроектирован для базовой машины, которая наиболее подходит для вас.

Технические характеристики

Крутящий момент (макс.): 15 000 фут-фунтов
Тяговое усилие лебедки Келли (первый слой, макс.): 8 000 фунтов
Диаметр отверстия: 36 дюймов
Диапазон скоростей бурения (левая сторона): 30/60/ 100 об/мин
Глубина скважины (макс. : 80 футов)
Высота навесного оборудования: 9–21 фут
Весовой класс экскаватора x 1000: 16–35 фунтов

Bay Shore Systems

14206 North Ohio Street 8 0805 8 0808 9308 569-3745

[электронная почта защищена]

http://www.bayshoresystems.com

НАВЕРХ СТРАНИЦЫ

Описание

Компания TEI Rock Drills является лидером в производстве навесного оборудования для буровых экскаваторов, буровых станков с ограниченным доступом, оборудования для обеспечения безопасности и сопутствующих компонентов. Все продукты TEI создаются штатными инженерами, запатентованы и производятся на нашем предприятии, сертифицированном по стандарту ISO. Оборудование TEI с гордостью производится в США с использованием деталей американского производства, что обеспечивает качество, эффективность и самые современные инновации.

Перфораторы TEI

Заказ на поставку Box 1309 Montrose, CO 81402

800-777-3745

[email protected]

http://www. teirockdrills.com

BACK TO TOP OF PAGE

Description

State-of- передовая немецкая инженерия с 1790 года в сочетании с энергоэффективной мощностью (EEP): соответствует требованиям BAUER BG 23. Эта универсальная буровая установка, разработанная для удовлетворения ваших конкретных потребностей в самых разных областях — от бурения на Келли до SCM — является частью испытанной в полевых условиях системы BAUER. БГ-ГБ линия , , который обеспечивает качество и производительность на самых сложных рабочих площадках по всему миру. Если вы ищете самые высокие стандарты безопасности, экологичную эффективность ,  и длительную надежность ,  , BG 23 — это решение, на которое вы можете положиться.

BAUER Equipment America

680 Conroe Park West Drive Conroe, TX 77303

713-691-3000

[email bauerprotected]

5 http://www.bauerprotected/

50005

ВЕРНУТЬСЯ К НАЧАЛУ СТРАНИЦЫ

Описание

Буровая установка KR 807-7G представляет собой дальнейшее развитие модельного ряда KR 807, которое соответствует стандартам выбросов выхлопных газов EEC 4 / EPA TIER 4f. Модель KR 807-7GP с номинальной выходной мощностью 245 кВт является самой мощной моделью из портфолио KLEMM Bohrtechnik GmbH.

Технические характеристики

Эксплуатационная масса: 26,5 т

Номинальная мощность:
KR 807-7G 180 кВт***
KR 807-7GP 245 кВт***

Основные гидравлические контуры:
KR 807-7G:
2 x 270 л/мин (с измерением нагрузки)
1 x 30 л/мин мин. (постоянная)
1 x 20 л/мин (постоянная)
1 x 30 л/мин (постоянная) – опция

KR 807-7GP:
2 x 270 л/мин (с измерением нагрузки)
1 x 60 л /мин (постоянная)
1 x 20 л/мин (постоянная)
1 x 30 л/мин (постоянная)
1 x 120 л/мин (по нагрузке)

Фундаментное оборудование Traxxon

2796 Norland Avenue Burnaby , БК В5Б 3А9

587-583-8480

[Электронная почта защищена]

http://www.traxxonfe.com

Верхняя часть страницы

. ряд применений, включая обсаженные или необсаженные буронабивные сваи, шнековые шнеки непрерывного действия (CFA), микросваи, вытесняющие сваи и перемешивание грунта. Машина полностью самоустанавливающаяся и может транспортироваться одной загрузкой с установленной штангой Келли. Оказавшись на месте, машина легко выгружается из грузовика, а для ее подготовки к работе не требуется кран. CH 450 может поставляться в версиях CPD (опускание цилиндра), WPD (опускание лебедкой) и LHR (низкая высота над уровнем моря). Эта установка является выигрышным решением для рабочих площадок, требующих быстрой работы и минимальных транспортных расходов.

Технические характеристики

Высота мачты (LHR): 30 футов
Высота мачты (WPD): 65 футов 3 дюйма
Ход (WPD): 47 футов 6 дюймов
Эксплуатационная масса (WPD): 98 800 фунтов
Макс. высота сваи (WPD): 165 футов
Максимальный крутящий момент: 121 700 футо-фунтов.

Hammer and Steel Inc.

11916 Missouri Bottom Rd Hazelwood MO 63042

1-800-325-пили (7453)

www.hammersteel.com

Back Back of Page

070202

. Пролистать наверх

ОСНОВНАЯ ИНФОРМАЦИЯ, КОТОРУЮ НУЖНО ЗНАТЬ О МАШИНЕ ДЛЯ БУРЕНИЯ СВАЕВ В ТИПОВЫХ СТРОИТЕЛЬНЫХ ПРОЕКТАХ

Концепция буронабивной сваебойной машины:

Буронабивная сваебойная машина — тип строительного оборудования, используемого для создания буронабивных свай в технологии строительства из бетона или цемента раствор (т.е. подъем почвы с земли для образования ямы. копание) методом бурения.

Буронабивной станок

В основном буронабивной станок бывает 3-х типов:

Машина для бурения буронабивных свай (витой способ): при бурении в землю буровые лопасти работают как сверла по дереву или стали, выталкивая землю вверх через витые крылья. Существует также бур для куриных кишок, состоящий из нескольких сверл, скрученной клетки и выстроенной в ряд (3 сверла), используемой для сверления для формирования заколочных свай и диафрагменной стены для укрепления фундамента (диафрагменная стена). созданный с помощью этого устройства, имеет вид ряда круглых поперечных сечений, посаженных внахлест и друг за другом). Буронабивные сваи подходят для бурения множества различных типов буронабивных свай, из которых наиболее распространены четыре типа:

— Буронабивные сваи — это сваи, сооруженные различными методами бурения (бурение ковшом, бурение с обратной промывкой и т.д.).

— Буронабивная свая с нижним расширением представляет собой разновидность буронабивной сваи, диаметр нижней части которой больше диаметра тела сваи.

— Барретные сваи имеют некруглое поперечное сечение с множеством различных поперечных сечений, это одна из наиболее часто используемых буронабивных свай во Вьетнаме.

— Сваи буронабивные с промывочным размывом и насосом для цементного раствора с нижним армированием представляют собой буронабивные сваи, в которых применена технология промывки с нижней промывкой и насосом для цементного раствора с армированным дном. Таковы этапы развития технологии строительства буронабивных свай.

Буронабивной сваебойный станок (ковшового типа): при работе ковш вращается по буровой штанге, срезает грунт, наполняет бункер копателя, затем грунт в бункере копания поднимается вместе с бункером копания, потянув за рычаг сверлить.

Машина для бурения буронабивных свай с насосом обратной циркуляции: лопасти судового гребного винта (т. е. пропеллерного типа) бурят в почве, прикрепляясь к головке буровой установки, которая представляет собой трубы насоса, которые вращаются. После того, как почва превратилась в выбуренный гумус, ее перекачивают насосом большой производительности, нагнетая на землю раствор, удерживаемый на стенке скважины, через буровой канат.

Буронабивной станок для бурения свай Иллюстрация

Конструктивно буронабивной станок для буронабивных свай включает в себя систему буровой штанги (вала) и головки бура (ковша). Вся эта система обычно монтируется на гусеничном кране весом от 30 до 80 тонн, в основном с использованием гидравлического двигателя, называемого обрабатывающей буровой головкой.

Для стандартных машин, таких как BAUER, существует много типов машин для бурения буронабивных свай, но во Вьетнаме популярны упомянутые выше буровые установки, эта машина бурит буронабивные сваи хорошего качества, может бурить большие сваи, машины не могут бурить, но могут бурить пород с высокой плотностью твердых частиц.

Буронабивной станок Bauer BG40

Конструктивно буронабивной станок для буронабивных свай включает в себя систему буровой штанги (вала) и головки бура (ковша). Вся эта система обычно монтируется на гусеничном кране весом от 30 до 80 тонн, в основном с использованием гидравлического двигателя, называемого обрабатывающей буровой головкой. Буровая штанга изготовлена ​​из стали, состоящей из 3-5 сцепляющихся секций по типу антенной стойки, длина штанги от 12м до 18м. При бурении внутренние сегменты выступают наружу до тех пор, пока не будут пробурены все 5 сегментов, глубина бурения колеблется от 30 м до 64 м. Буровая штанга включает в себя два типа фрикционной штанги и стопорный рычаг. Для каждого геологического типа, который использует эти рычаги. Типично сверла серии BAUER BG46. Bauer BG46 — одна из самых современных машин для бурения буронабивных свай, представленных в настоящее время на рынке буровых машин для промышленного строительства, разработанная и изготовленная немецкой компанией Bauer Group.

BAUER BG46

Барабаны имеют диаметр от 600 мм до 3000 мм и более. Типы станков для бурения свай, используемых во Вьетнаме, перечислены как HITACHI, NIPON, SUMITOMO и т. д., производимые Японией для гусеничных кранов.

HITACHI Kh350HD – 65T

В настоящее время при реализации крупных проектов, требующих высоких технологий и хорошего качества свай, многие подразделения используют мачтовые буровые установки с более высокими технологиями, способными бурить большие диаметры и бурить геотермальные участки. большинство машин нельзя сверлить. Являясь одной из ведущих компаний по строительству фундаментов во Вьетнаме с брендом, подтвержденным сотнями крупных и малых проектов в стране и за рубежом, лидирующей в области механических мощностей и технологического оборудования, DUAFAT с уверенностью гарантирует прогресс — улучшайте качество, повышайте имидж. проекта на новый уровень, соответствовать всем требованиям и увеличить выгоду для инвестора… честь быть выбранным генеральным подрядчиком строительства, особенно в категории буронабивных свай проекта.
