Особенность фундаментного бура ТИСЭ | Архитектурный журнал ADCity

11. 01.2018

«Если Вам нужен свайно-ростверковый фундамент, то называйте вещи своими именами. При чем тут тисэ? Или для Вас принципиально, чтобы использовался именно их фирменный бур? Неужели Вы серьезно считаете, что строительство началось с появления тисэ?

Для разработки и внедрения новых строительных технологий с реализацией разработанного оборудования в начале 1992 г. Яковлевым Р.Н. была основана фирма «ТИСЭ» (Технология Индивидуального Строительства и Экология).

Фундамент с расширением внизу, был известен как видно выше давно, но применялся при строительстве довольно редко. Начало 90х годов — небывалый подъем индивидуального строительства в России. Но капитальное строительство было доступно далеко не всем из-за высокой стоимости стройматериалов. Результатом поиска в этом направлении явилось создание Яковлевым Р.Н. в соавторстве с Родионовым В.А фундаментного ручного бура ТИСЭ-Ф, оснащенного откидным плугом. Возведение фундамента по новой технологии оказалось в 3 — 5 раз дешевле традиционного, заглубленного на глубину промерзания по всему периметру.

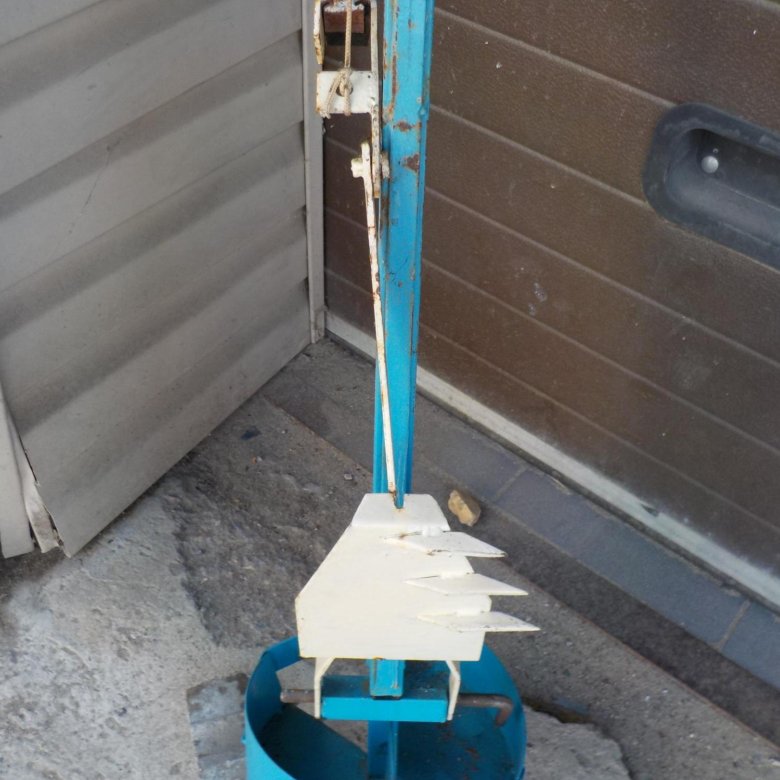

Для возведения фундамента используется ручной фундаментный бур ТИСЭ-Ф (250 мм) весом 10 кг. Бур ТИСЭ-Ф выполнен с раздвижной штангой, накопителем грунта и откидным плугом, управляемым шнуром. Плуг опускается вниз под собственным весом, а поднимается в вертикальное положение — за шнур. В сложенном положении длина бура 135см, а в раздвинутом — 225см. Ширина рукоятки — 55 см. Длина штанги фиксируется винтовым стопором. Диаметр бура 250 мм. Расширение основания сваи 600 мм.

Бур ТИСЭ-Ф отличается от традиционного садового бура наличием эффективных резцов для вспахивания грунта и отсутствием в самом низу направляющего штыря. Более того, в накопителе грунта вместо него выполнено отверстие для прохождения грунта. Это позволяет существенно снизить вертикальные усилия, прилагаемые к буру. Прямолинейность же скважины обеспечивается боковыми стенками накопителя грунта, исключающими увод бура в сторону. Бур позволяет забирать каменистые включения в грунте размером до 5 см. «Бурение на глине скважины глубиной 1,5 м с расширением внизу – не более 1 часа»

Возведение столбчатого фундамента
Бурение вертикальной скважины выполняется при снятом плуге вращением бура по часовой стрелке. Глубина бурения — на 10 — 15 см ниже расчетной глубины промерзания грунта. По мере заглубления бур поднимается и опорожняется. На тяжелых грунтах бурение скважины глубиной 1,5 м занимает около 40 минут.Расширение нижней части скважины выполняется плугом. Вращение бура выполняется против часовой стрелки. Длительность расширения — до 30 минут. После установки арматуры и заполнения нижней части скважины бетоном, в цилиндрическую часть скважины вставляют толевую рубашку. После окончательного заполнения скважины бетоном образуется столб, воспринимающий нагрузку от 5 до 10 тонн. Такой столб не вытащить никакими морозами. На один столб, заложенный на глубину 1,5 м, требуется около 0,12 куб.м бетона. Завершается выполнение столбчато-ленточного фундамента созданием ленты — ростверка, отлитого из бетона в обычной дощатой опалубке. Лента-ростверк армируется и располагается над землей с зазором в 10 — 15 см, необходимым для компенсации пучинистых явлений.

Характеристики столбчато-ленточного фундамента
Для двухэтажного дома со стенами, возведенными по технологии ТИСЭ, шаг фундаментных столбов около 1,5м. Объем бетона в 10 погонных метрах такого фундамента — около 2,5 куб. м, что почти в 3 раза меньше чем у фундамента, заглубленного по всему периметру. Существенно меньше и трудоемкость его возведения.

Возведенный по технологии ТИСЭ фундамент с небольшими доработками может использоваться в качестве сейсмоизолирующей системы при индивидуальном строительстве в районах с повышенной сейсмической активностью.

Восстановление фундамента
Восстановление фундамента под домом, установленным на опорах, может выполняться либо на их месте, либо около них. Сбоку от стен дома с помощью бура ТИСЭ-Ф со снятым плугом бурится наклонная скважина с таким расчетом, чтобы её дно, расположенное ниже глубины промерзания, приходилось на середину стены. Далее бур опускают; а нависающий над ним грунт разрушают. Он попадает в накопитель и извлекается буром на поверхность. Затем устанавливают плуг и делают расширение в нижней части скважины.

В полученную скважину устанавливают под наклоном асбоцементную трубу с перекладиной, не позволяющей провалиться ей в зону расширения скважины. Труба может быть любой и выполненной даже из досок. В трубу вставляют арматуру и через неё заполняют скважину и саму трубу бетоном. Сразу же, не давая бетону схватиться, трубу сдвигают в вертикальное положение, боковые зазоры заполняют грунтом. Зазор же между верхом столба и венцом дома заполняют раствором.

бура, особенность, ТИСЭ, фундаментного

строим своими руками, технология, работа буром

Одним из видов свайного или свайно-ростверкового фундамента является фундамент ТИСЭ. Его основное отличие в том, что на конце ворса есть полусферическое (куполообразное) утолщение. Такая форма позволяет использовать свайные фундаменты на пучинистых грунтах, при этом объем земляных работ остается очень небольшим.

Содержание статьи

• 1 Сваи ТИСЭ
  • 1.1 Достоинства и недостатки
• 2 Где можно применять
• 3 Отзыв о марке Шторм
• 4 Расчет фундамента ТИСЭ
• 5 Фундамент ТИСЭ: наряд-заказ
  • 5. 1 Сложность бурения
  • 5.2 Заливка бетоном 0.3 0.3
  9

Сваи ТИСЭ

Основной недостаток классического свайного фундамента в том, что при сильном пучении опору можно просто вытолкнуть. Но так как сама идея очень привлекательна — возводится быстро при минимальных затратах — на сложных грунтах внизу сваи стали делать подошву — прямоугольную армированную плиту. Но при таком варианте объемы земельных работ сразу увеличиваются в разы: под каждую сваю необходимо вырыть котлован большего размера, чем запланированная подошва. С другой стороны, здание нормально стоит даже на грунтах с сильным морозным пучением.

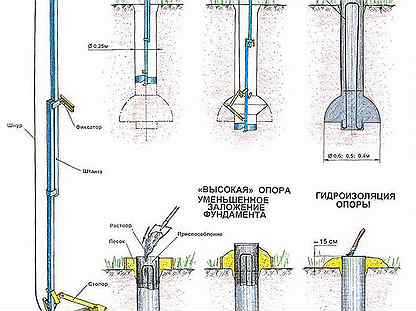

Свайный фундамент по технологии ТИСЭ имеет куполообразное утолщение в основании каждой опоры

Под сваи, выполненные по технологии ТИСЭ, создается аналогичное утолщение. Но ямы копать не надо. Это расширение формируется с помощью специального ножа, который крепится к фирменной дрели. Этот нож образует расширенный купол. Далее вся технология почти в точности повторяет процесс возведения свайного или свайно-ростверкового фундамента.

Раньше тоже практиковались разгибания, но их пытались делать с помощью микровзрывов или тычков лезвием на длинном шесте. Главное нововведение в технологии ТИСЭ – дрель с регулируемым раскрытием лезвия. Это значительно облегчает расширение подошвы.

Как работать дрелью ТИСЭ

Преимущества и недостатки

Фундаменты ТИСЭ стремительно набирают популярность: при минимальных дополнительных затратах получается более надежный фундамент. Итак, его преимущества:

Если для вашего дома рекомендуется свайный или свайно-ростверковый фундамент, имеет смысл делать сваи ТИСЭ. При небольшом увеличении нагрузки вы получаете значительный прирост надежности. Ведь проектировщики не любят свайные фундаменты за то, что невозможно узнать, какой грунт находится под каждой опорой. Поэтому спрогнозировать, насколько надежным и устойчивым будет фундамент, не получится. А фонд ТИСЭ имеет более широкую поддержку, что снижает риски. Предсказать что-либо по-прежнему невозможно, но большая площадь распределения нагрузки — это всегда хорошо.

Однако есть и недостатки. Главный из них: пятку сваи ТИСЭ нельзя хорошо армировать. Можно опустить арматурный каркас в самый низ, но расширять арматуру нельзя. Поэтому остается вероятность того, что это утолщение разрушится.

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Есть еще один недостаток, но из практики применения буры: работать с ними непросто. Сама конструкция интересная. Это не лопасть, обернутая вокруг стержня, а емкость с композитным дном. Пластины, образующие дно, сварены четырьмя угловыми лопастями. Когда вы вращаете бур, они рыхлят землю. Так как дно не сплошное, грунт попадает в корпус, откуда его необходимо удалить.

Где можно использовать

Ограничений по видам и материалам построек нет: можно делать фундамент ТИСЭ под деревянные, каркасные, кирпичные и блочные постройки. Этажность — до трех.

На грунтах ограничения такие же, как и при использовании свайных фундаментов: необходимо, чтобы сваи передавали нагрузку на грунт с нормальной несущей способностью. Чтобы решить, можно или нет использовать ТИСЭ, необходимо геологическое изучение участка в том месте, где планируется строительство.

Из чего состоит свая ТИСЭ

Поскольку основание сваи уширено и сопротивление выталкивающим усилиям больше, данная технология может применяться на пучинистых грунтах. Но при этом необходимо учитывать: ближе 1,5 метра сваи ставить нет смысла. При более близком расположении одно расширение подошвы будет перекрывать другое. С другой стороны, диаметр сваи больше 30 см не сделаешь — нет такого бура. Если опорной площади с такими параметрами недостаточно, нужно использовать другой тип фундамента.

Отзывы о марке storm

Основные вопросы к разработчикам связаны с тем, насколько реально бурить скважины вручную с помощью фирменного бура. Глядя на видео, кажется, что это задача не из легких. Но вот несколько отзывов.

У меня на участке почва получается разная: где суглинок, где глина плотная, и такая, что только топором рубишь. Сначала думал арендовать мотобур, но решил попробовать сразу с дрелью. И ничего, не очень тяжело. В итоге решил, что мотобур немного ускорит процесс, поэтому все 40 штук сделал своими руками. В течение суток было добыто 5-6 2-метровых скважин. Сверлили легко, а вот с расширением было тяжело: грунт у меня и так плотный, открытым лезвием крутил с трудом.

Олег, г. Харьков

Купленный бур ТИСЭ доработал: приварил дополнительные зубья, вместо веревки, открывающей лезвие, приспособил стержень — теперь на него можно давить, а не только тянуть. И самое главное, я удлинил ручку, чтобы ее могли крутить два человека. Пока сверлили удлинители, подкрутили на 90°, но работать стало намного легче. В целом я доволен.

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью запланированного количества и диаметра свай.

Сначала разместите сваи на плане дома. Они обязательно должны быть в углах и на стыке стен. Если расстояние между сваями более 3 метров, между ними ставят промежуточные. Так расставьте все опоры на плане, придерживаясь правила:

• минимальное расстояние 1,5 метра;
• максимум 3 м.

Потом рассчитываешь нагрузку от дома. Для этого сначала нужно рассчитать вес дома (все строительные материалы + мебель, сантехника, тяжелая бытовая техника).

Средние нагрузки от разных типов узлов дома

Если говорить усредненные, то для построек из кирпича или ракушечника на каждый квадрат площади можно брать 2400 кг, из легких строительных блоков (пенобетон, газобетон, д.) — 2000 кг, из деревянных и каркасных рам — 1800 кг. Эти усредненные нормы можно предварительно ориентировать. Если вы решите отнестись ко всему серьезно, вам нужно будет следовать всей методике: считать материалы стен, полов, крыш, отделки и т. д. Поскольку технологии и материалы могут использоваться по-разному, то и расхождения могут быть значительными.

Полученное значение умножается на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра и есть нагрузка, которую нужно будет передать через сваи.

Теперь по таблице вы выбираете, какого диаметра должна быть свая, чтобы она могла выдержать необходимый вес.

Несущая способность свай разного диаметра в разных грунтах

Если запланированное количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, ничего переделывать не нужно. Если перемещаемая масса слишком мала, необходимо либо увеличить количество свай, либо сделать «пятку» большего диаметра.

Фундамент ТИСЭ: наряд-заказ

Сама методика ТИСЭ содержит некоторые рекомендации:

1. Сваи заглубляются примерно на 20 см ниже уровня промерзания для данного региона.
2. Для армирования сваи используют четыре ребристых стержня диаметром 10-12 мм. Прутья следует располагать не ближе 4 см от края.
3. При уклоне участка более 10% выпуск арматуры необходимо соединить с ростверком.
4. Использовать либо высокий ростверк — приподнятый над землей на 150 мм, либо делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используется для тяжелых строений, вес которых невозможно передать с помощью свай, тогда делают ленту, которая увеличивает площадь передачи.

   Схема усиления свайно-ростверкового фундамента железобетонным ростверком (свая-лента)

5. Не стоит делать на дне колодца песчаную подушку: она не будет иметь нормальной плотности и работать не будет.
6. Используйте бетонный вибратор, чтобы закрепить его. Ручная вибрация арматурным стержнем малоэффективна. Если в хозяйстве такого приспособления нет, возьмите его в аренду на время заливки фундамента: прочность возрастает в разы.
7. Свайная опалубка изготавливается из рубероида, рубероида или пергамина, свернутого в трубку. Лучше, чтобы он имел несколько слоев (2-3). Их не нужно ничем скреплять: закрутили чуть меньше диаметра, вставили. Высота этой опалубки составляет 15 см над уровнем земли, независимо от того, есть на участке уклон или нет. Этот выступающий кусок желательно присыпать песком или грунтом, и уплотнить вокруг. Это предотвратит обрушение кровли при заливке бетона.

Фундамент ТИСЭ является подвидом свайно-ростверкового фундамента. И технология его изготовления ничем не отличается. Вся разница в процессе сверления. Никаких других. Порядок работ и технология изготовления свайно-росистого фундамента описаны здесь. А в этой статье лучше дать несколько дельных советов.

Сложное бурение

Если грунт очень рыхлый — мелкий песок — стенки колодца могут осыпаться. Чтобы этого не произошло, полейте водой. Песок уплотнится и сохранит форму. Вода также поможет, если почва очень сухая и плотная. Просверлив несколько десятков сантиметров, залейте в колодец воду. Он размягчит почву, его можно измельчить лопатой или другим приспособлением, а затем удалить буром.

Бурить скважины под фундамент ТИСЭ своими руками непросто, но возможно даже в одиночку

Мощные корни деревьев и кустарников создают трудности. Их нужно измельчить. Для этого к рукояти приваривается (прикрепляется) ручка. Резким опусканием его в лунку измельчают корни.

Как сформировать надставку

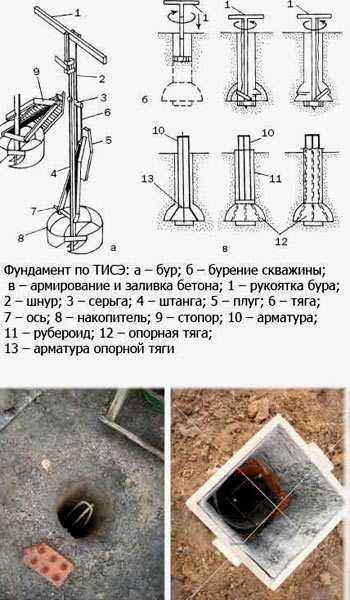

После достижения проектной глубины скважины к буру присоединяется плуг. Его можно зафиксировать в двух положениях: сформировать каблук 50 или 60 см. Плуг привязан к веревке.

Это плуг, образующий куполообразную экспансию.

Бур опустить вниз, канат натянут, плуг прижат. Веревка отпущена, и под собственным весом она опускается. Начинаешь вращаться (идет тяжело — режущая поверхность большая), лезвие режет землю, образуя утолщение.

Можно вращать как по часовой, так и против часовой стрелки. Если по часовой стрелке, то старайтесь не нажимать: углубляться не нужно. При вращении против часовой стрелки срезается только грунт без заглубления, но возникает другая проблема: грунт подсыпается под бур, выталкивая его вверх.

Оптимальный порядок работы такой: несколько раз прокрутить против часовой стрелки. Как почувствуете, что лезвие уперлось в арку, сделайте несколько оборотов по часовой стрелке, подбирая срезанный грунт в корпус бура. Берешь бур, высыпаешь грунт. Повторяйте несколько раз, пока не образуется расширение (грунт перестанет накапливаться).

На твердой почве работа с открытым плугом может быть проблематичной. Затем можно формировать пристройку поэтапно. Сначала установите плуг на наименьшее расстояние, затем увеличьте его до необходимого размера.

Заливка бетоном

Если уровень грунтовых вод невысокий, проблем не возникает: заливаешь, обрабатываешь вибратором. Все.

При высоком уровне грунтовых вод пятку можно заливать сразу после ее образования. Вам просто нужно вставить арматуру. Затем вяжите его перед сверлением. Наполнение основной части колодца можно оставить на потом.

Выставив арматуру и опалубку, приступают к заливке бетона

Если воды много и она поступает быстро, понадобится большой пакет из плотной пленки с отверстием на дне. Вставьте его в отверстие и залейте бетоном. Поскольку он более плотный, он вытесняет воду. Наполнив пятку, достаньте мешок. Он пригодится для следующих свай.
