Брус вместо армопояса: Мауэрлат на газобетон без армопояса

виды крепления, гидроизоляция и монтаж

Дата: 27 сентября 2018

Просмотров: 5048

Содержание

• Что такое мауэрлат
• Способы крепления мауэрлата
• Как закрепить мауэрлат стальной проволокой

На сайтах производителей встречаются противоречивые заявления относительно необходимости устройства армопояса при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку. Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать мауэрлат. Это продлит срок службы строения.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила, — металл (швеллер, двутавр) или древесина (брус)

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам. Как правило, она выполняется из деревянного бруса. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только в том случае, если используются стальные стропила. Однако такие конструкции встречаются редко, так как себестоимость строения возрастает в разы. К тому же выполнить крепление стальных частей намного сложнее, чем деревянных.

Функции мауэрлата:

• равномерное распределение веса крыши по стенам;
• надежная фиксация стропильной системы;
• защита и предотвращение точечной нагрузки на блоки из газобетона.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10*10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но необходимо стесать ту сторону, которая будет прилегать к газобетону.

Стропильные ноги в точках опирания передают нагрузку мауэрлату, который, преобразуя и распределяя, передает ее на стены

Лучше всего выполняет эти функции брус из лиственных пород дерева. Чтобы он дольше прослужил, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и поражение насекомыми. Брусья должны полностью и равномерно закрывать стены. Между собой их скрепляют гвоздями или прямым замком. Из-за того, что сечение деревянного материала меньше, чем ширина газоблока, мауэрлат кладут по внутренней стороне стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима укладка кирпичей с наружной стороны здания.

Между газобетонной стеной и деревянным мауэрлатом должен быть гидроизоляционный слой.

Мауэрлат можно прикрепить непосредственно к газобетону или используя армопояс. Есть такие способы соединения деревянной балки со стеной:

• с помощью стальной проволоки;
• с использованием анкеров;
• шпильками.

При использовании любого из перечисленных методов необходимо следить за тем, чтобы крепление было качественным, надежным. Также при монтаже следует избегать сдвигов конструкции.

В частном домостроении деревянный брус выступает основным материалом, используемым для работы над мауэрлатом

Стальная проволока способна достаточно надежно зафиксировать мауэрлат. Её вплетают в кладку за несколько рядов до верха стены. Достаточно 2—4 блоков в высоту. Обязательно должна фиксироваться середина проволоки, а её длины — хватить не только до верха стены, но и для того, чтобы притянуть и зафиксировать мауэрлат. Количество связок не ограничено. Но обычно их столько же, сколько стропильных ног.

В этом случае желательно использовать армопояс. Анкеры позволяют достаточно надежно зафиксировать стропила, но создают точечную нагрузку, которая крайне нежелательна для блоков из газобетона. Под ее воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции. Также за счет заливки бетоном можно выровнять верх стен по горизонтали. Это впоследствии облегчит установку стропил.

Анкеры устанавливают еще на этапе заливки. Их фиксируют в желобе, который будет заполнен бетонной смесью с применением проволоки. Необходимо следить за тем, чтобы анкера стояли ровно. Для этого можно дополнительно натянуть шнуры. Анкерам следует стоять строго вертикально. Количество единиц крепления не регламентируется, однако их количество должно быть не меньшим, чем число стропил. Когда бетон затвердеет, они будут буквально замурованы в нем.

Крепеж повышает несущие характеристики и усиливает прочность узлов, исключает смещение стропил под действием высоких нагрузок

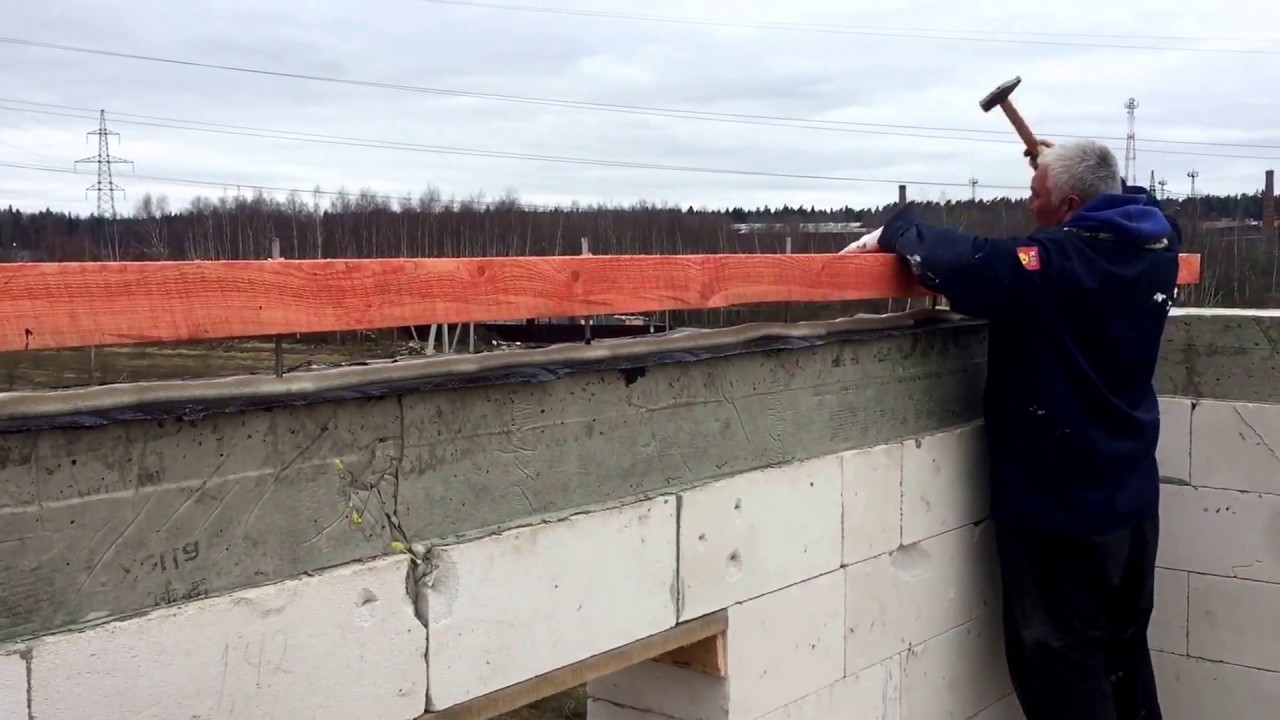

На готовый армопояс с болтами укладываются брусья. По деревянному материалу стучат молоточком или киянкой. На брусе образуются вмятины от анкеров. В этих местах необходимо просверлить отверстия. Нужно следить за тем, чтобы они были ровными и не отклонялись от вертикали. Затем брус укладывают на бетон так, чтобы анкеры попали в просверленные отверстия, и закрепляют гайками с шайбами.

Заменить полноценный армопояс могут небольшие бетонные подушки. Их устанавливают в местах крепления мауэрлата к стене. Они также более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянным брусом желательно проложить слой гидроизоляции. Можно воспользоваться как специальными мастиками, так и простым рубероидом.

Крепление мауэрлата на металлические шпильки можно реализовать 2 способами: замуровав их стену или залив бетоном в армопоясе. Чтобы не ошибиться с заглублением крепежа, можно использовать следующее правило: его вставляют в каркас на глубину 2 мауэрлатов. Если используется брус 10*10 см, шпилька должна на 20 см уходить в стену или армопояс.

Крепежи монтируются в стену за 1—2 ряда до окончания стен. Нужно учитывать, что длины шпильки должно хватить не только на блоки, но и на мауэрлат. Также должен остаться небольшой запас для затягивания гаек с шайбами.

В последнем случае вся процедура схожа с установкой анкеров, только вместо болтов — шпильки.

В некоторых случаях при возведении построек из газобетона можно не использовать армопояс, но тогда необходимо обустройство мауэрлата. В противном случае блоки не выдержат точечную нагрузку и быстро разрушатся.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

как правильно закрепить, можно ли без армопояса

Применение ячеистого бетона при жилищном строительстве становится массовым, доступным по мере развития новых технологий. Но при использовании этого материала возникают сложности установить мауэрлат на газобетон с сохранением надёжности здания от воздействия возникающих на крышу, каркас сил.

Вариантов решения проблемы много. Рекомендованные СП применяются при составлении проекта.

Содержание

1. Что такое мауэрлат и для чего нужен
2. Виды мауэрлатов
3. Можно ли обойтись без залива армопояса
4. Как правильно — с армопоясом или без него
5. Варианты крепления мауэрлата к стенам из газобетона
6. Установка мауэрлата по армопоясу
7. Крепление проволокой
8. Соединение шпильками
9. Соединение механическими и химическими анкерами
10. Подготовка деревянного бруса перед установкой

Что такое мауэрлат и для чего нужен

Этот строительный элемент выполняет роль основания для крыши здания. Он равномерно распределяет нагрузки на ниже лежащий газобетон.

Виды мауэрлатов

По материалам мауэрлаты подразделяются на:

• бетонные — для каркасов, выполненных из сборных или монолитных железобетонных конструкций;
• металлические — здесь фермы перекрытия железные, соответственно опирание проектируется на швеллеры, двутавры;
• деревянные из бруса или досок, скреплённых плоскостями.

Габаритные размеры бруса рассчитываются при составлении проекта. В зависимости от полученных данных применяют брус от 100*100 до 250*250 мм с градацией 50 мм. Здесь же определяют конструкцию мауэрлата: замкнутую, по периметру крыши, или с опиранием только на несущие стены.

Когда строительство ведётся без проекта, размеры мауэрлата назначаются конструктивно. Рекомендуется использовать брус 150*150 мм.

Можно ли обойтись без залива армопояса

Этот элемент обязателен при строительстве в сейсмических районах с расчётным значением более 7 баллов, на проблемных грунтах, фундаментах из сборного железобетона.

Армопояс позволяет не выходить за пределы рекомендуемых СНиП параметров и выполняет такие функции, как:

• антисейсмические;
• несущего элемента;
• распределение точечных нагрузок;
• связующий по стенам, вертикальным усилиям на каркас.

Рекомендуется для стен из газобетонных блоков устанавливать армопояс даже по верху фундамента. Он поможет сохранить геометрию каркаса при проседании или промывке грунта.

Как правильно — с армопоясом или без него

Индивидуальный жилой дом относится к 2 классу ответственности и 6 по долговременности эксплуатации. При строительстве из газобетонных блоков СП рекомендует не только устанавливать армопояс под мауэрлат, но и между каждым этажом. Причины этому неразрывно связаны с безопасностью.

Допускается (но не рекомендуется ни одним СП) монтаж мауэрлата по верху газобетонных стен без установки армированной балки для строений 3 класса ответственности и 10 категории долговечности. К ним относятся хозпостройки — гаражи, склады, помещения для содержания птицы и животных.

Когда дом устанавливается в зоне сейсмической активности менее 7 баллов, на надёжном основании заказчик может брать риски на себя, устанавливать мауэрлат на газобетонные стены. В проектах такое даже не рассматривается.

Варианты крепления мауэрлата к стенам из газобетона

При строительстве дома из ячеистых блоков много ярко выраженных плюсов:

1. Относительно небольшой вес материала обеспечивает снижение нагрузки на фундамент, несущие грунты.
2. Заводские блоки имеют одинаковые геометрические размеры, разработана технология кладки на тонкий слой клея. Это позволяет сократить трудозатраты, стоимость, сроки строительства. Но оборотная сторона положительных качеств — уменьшение плотности материала, пористость.

Ниже приводятся пошаговые инструкции как по устройству железобетонной балки, так и монтажу бруса в соответствии с требованиями СП 339, СП 13330.

Установка мауэрлата по армопоясу

Для правильного монтажа железобетонной балки по верху газобетонных стен необходимо соблюдать следующие нормы и правила:

1. Армопояс выполняется по периметру каркаса.
2. Опалубкой служат специально изготавливаемые на предприятиях U-образные конструкционные блоки марки D500 различной конфигурации, размеров или она выполняется сборной из досок.
3. Рекомендуется высота балки более 150 мм.
4. Минимальная ширина рассчитывается как 2 защитных слоя бетона по 25 мм + 2 диаметра арматуры + 50 мм между прутками.
5. Внутри сборной опалубки к наружной стороне устанавливают подготовленные заранее из газобетонных блоков пластины толщиной 50 мм. Они послужат утеплителем и скроют балку.
6. Каркас выполняется из арматуры 10 — 12 мм (в зависимости от расчётных баллов сейсмичности) по 4 прутка из периодической стали класса Ат 500 и выше.
7. По предварительному расчёту монтируются закладные шпильки, анкера с наваренными пластинами снизу. Анкера должны попадать на середину между опорными узлами стропил, в места стыковочных соединений бруса. Длина шпилек рассчитывается с условием прохождения через брус и установки шайбы с гайкой.
8. Заливку производят одним проходом бетоном не ниже марки В 15 с аккуратным штыкованием для уплотнения смеси, удаления воздуха. Верх балки выравнивается мастерками, разница уровней не должна превышать 4 мм на 10 м стены. Дальнейшие работы проводят только после периода схватывания.

Важно! Нельзя заливать смесь прямо из подающего рукава бетононасоса. Под давлением конструкция каркаса обязательно сдвинется от проектного положения. Проводите работы вручную.

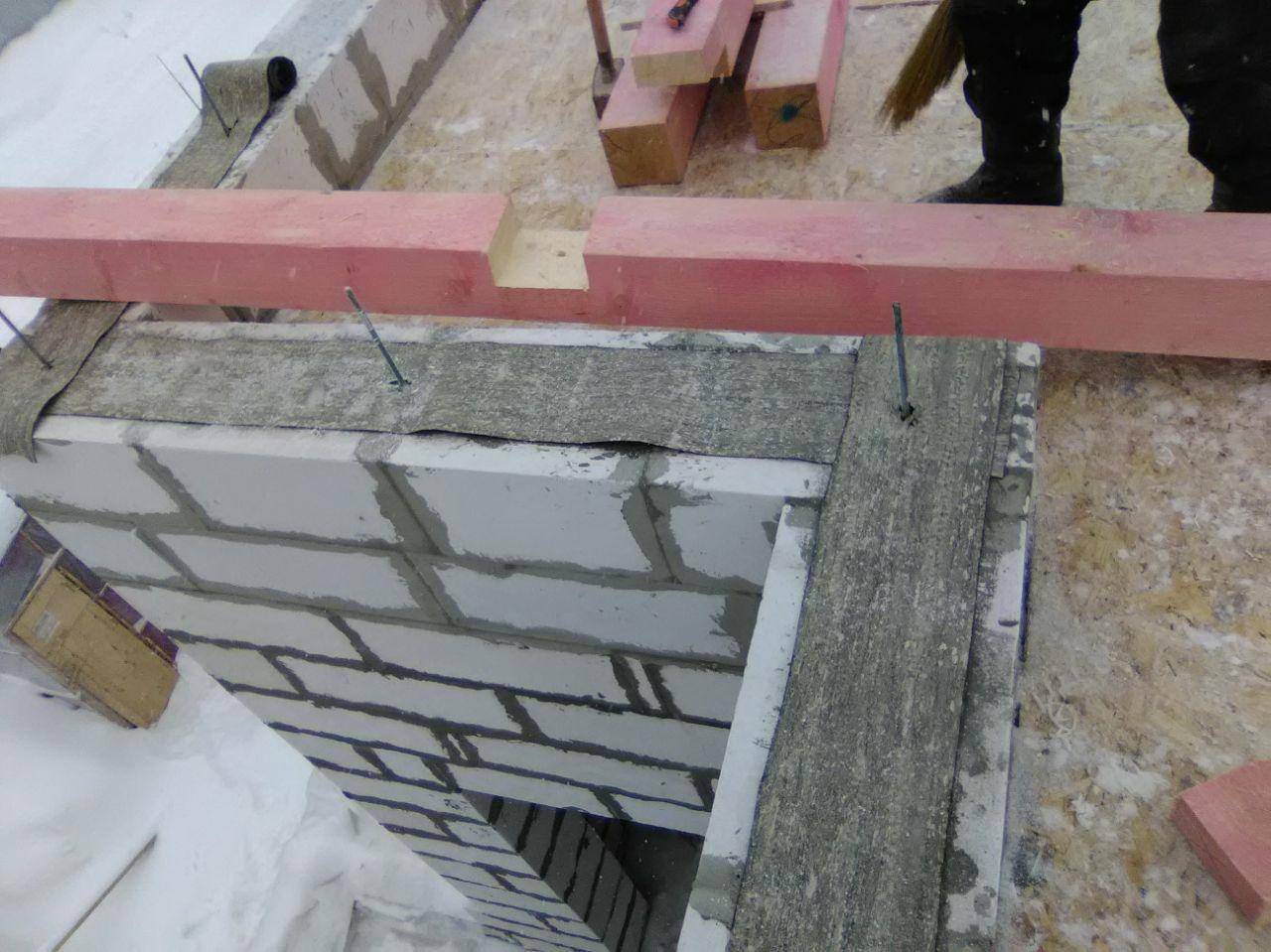

Подготовленный брус устанавливают на шпильки, размечают и высверливают отверстия необходимого диаметра. По балке укладывают 2 слоя изоляционного материала. Окончательно монтируют мауэрлат на закладные, шайбы, закручивают гайки с усилием, но, чтобы не сдвинуть вверх шпильку. Стыковать брус рекомендуется посередине стены.

Брус до монтажа обязательно пропитать антисептическим раствором, просушить.

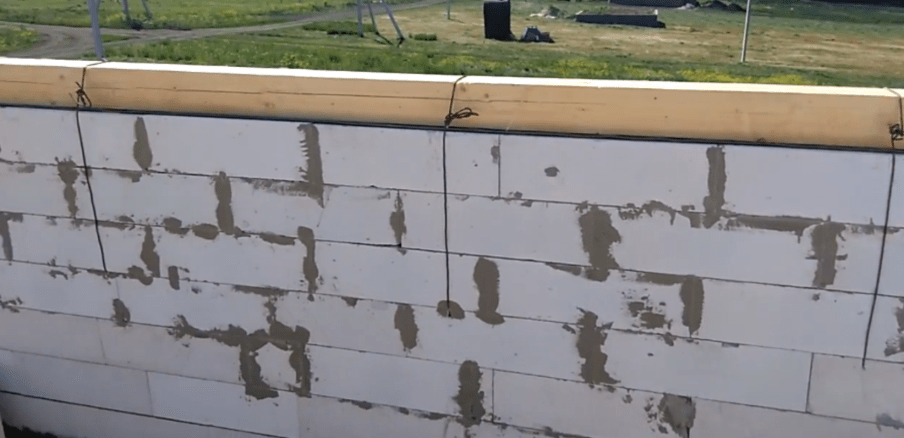

Крепление проволокой

Другие варианты, предусматривающие крепление мауэрлата к газобетону без монтажа армопояса, применимы к строениям 3 категории ответственности. Заказчику (при отсутствии проекта) необходимо заранее продумать конструкцию мауэрлата, крыши. Потребуется сделать эскиз с указанием точек опирания стропил, расположением мест установки элементов креплений.

Применяется предварительно обожжённая проволока из стали класса В1 диаметром 6-8 мм. При монтаже каркаса предусматривается установка арматуры под 2-3 рядом блоков от верха стены. Под неё укладывается проволока с таким расчётом, чтобы длинны концов было достаточно для скрутки.

Таким образом брус соединяется с 2-3 рядами газоблоков. В местах стыковки и по углам мауэрлата устанавливаются металлические пластины или уголки на саморезах для придания жёсткости конструкции.

Допускается вместо проволоки применять стальную ленту.

Важно! При выполнении скрутки следите, чтобы положение мауэрлата находилось по центру стены.

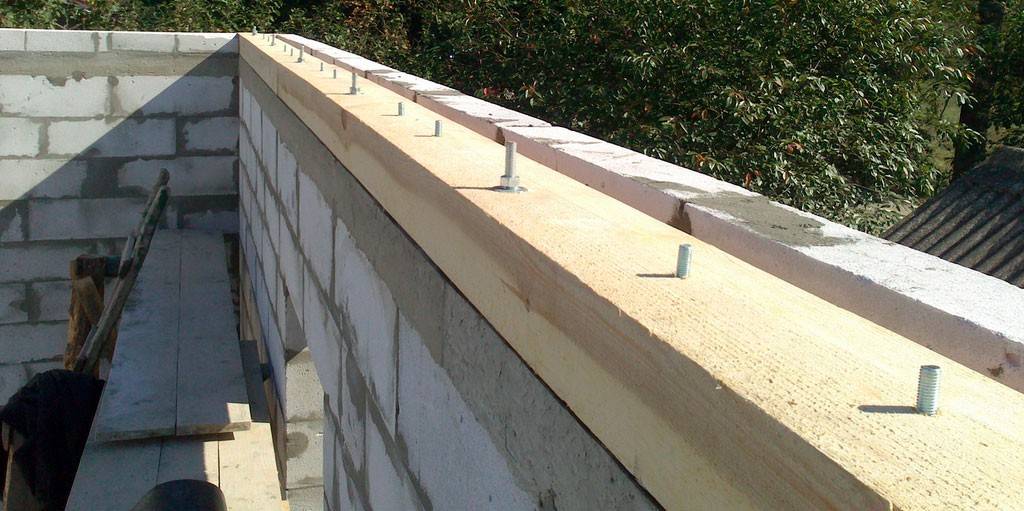

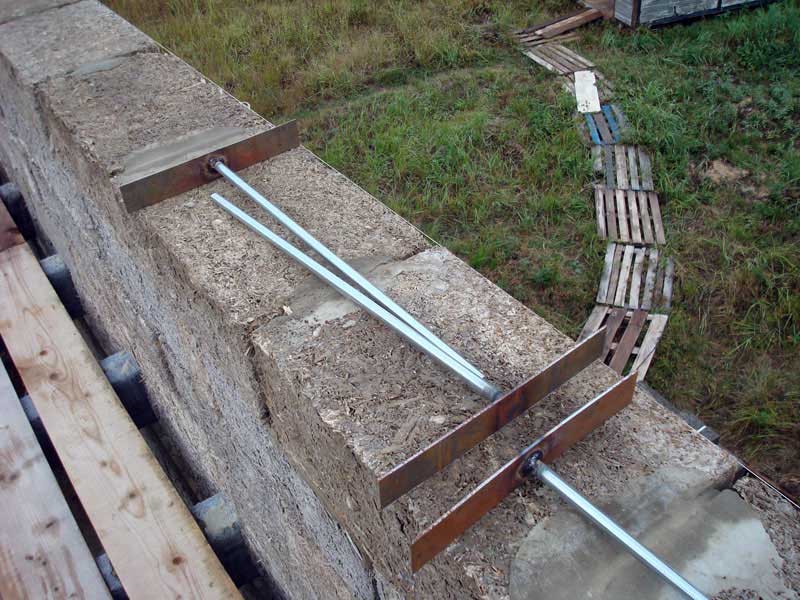

Соединение шпильками

Применяются шпильки из рифлёной стали марки Ат 500 с загнутым концом или резьбой. Длина рассчитывается от проектного погружения в газобетон.

В первом варианте коронкой пробуривается первый газоблок и второй на 3/4 глубины. Шпилька с загнутым концом устанавливается в проектном положении, отверстие бетонируется.

Во втором, на уровне основания, сбоку бурят ещё одно отверстие. Здесь устанавливается пластина с приваренной гайкой. Шпильку, имеющую резьбу, опускают сверху, соединяют с гайкой. Затем оба отверстия бетонируют.

Сверху по шпилькам монтируется мауэрлат, закрепляется гайками.

Соединение механическими и химическими анкерами

Считается, что эти виды крепления приемлемы при монтаже деревянного бруса. К механическим анкерам относятся:

• дюбели распорные;
• втулочные;
• забиваемые;
• специальные для газобетона.

Принцип работы механических анкеров — распирание лепестков гильзы.

Для установки в теле газоблока сверлится отверстие, соответствующее диаметру гильзы. Затем анкер забивается в отверстие. Вращение за гайку разжимает лепестки конусной или М-образной гильзы, заставляет их врезаться в тело газобетона при ходе шпильки вверх-вниз. Существуют варианты, когда гильза опускается отдельно.

Химические анкеры — двух компонентные смолы, вступающие в реакцию при соединении, быстро затвердевающие с увеличением объёма, проникающие в поры газобетона. Для них так же сверлят отверстия в брусе, газобетоне.

Двух компонентная смесь выпускается ампулами, которые помещают в отверстие, а затем разбивают при опускании шпильки. Другой вариант — картриджи для пистолета, где композиты перемешиваются, закачиваются в отверстие. Втулка анкера опускается с прокручиванием.

Внимание! Перед работой с механическими или химическими анкерами прочитайте инструкции. Соблюдайте правила ТБ. Обратите внимание к рекомендациям о времени схватывания, допустимыми усилиями закручивания гайки.

Подготовка деревянного бруса перед установкой

Внимательно подходите к выбору материала. Рекомендуется брус из хвойных пород древесины. Исключаются искривления по плоскостям, трещины, сквозные сучки, следы биологических воздействий. Допустимая влажность древесины менее 8 %.

Брус перед установкой пропитывается антисептическими, противопожарными растворами.

Отказ застройщика от залива армопояса не лучший вариант сокращения сметы строительства. Соблюдайте технологию, рекомендации СП по работе с газобетоном.
