Механические анкерные болты — установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:

• кирпич;
• бетон;
• камень;
• древесина;
• природный камень и др.

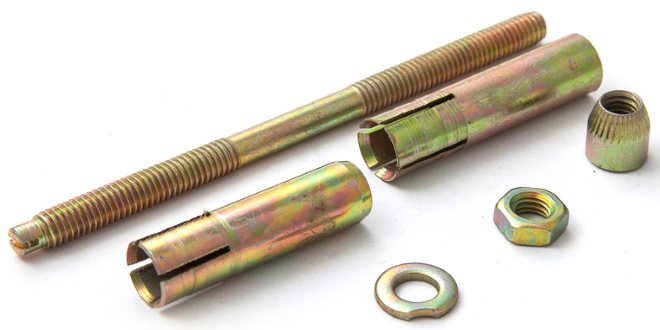

Анкерный болт состоит из таких элементов:

• внутренний болт;
• гайка;
• корпус;
• пластиковая прокладка.

Фото 1. Анкерные болты

Основные преимущества механических анкеров

1. Выдерживает большие нагрузки.
2. Легкий и простой монтаж.
3. Сокращает время монтажа, снижает трудоемкость процесса.
4. Достаточно долговечное крепление.

Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

• водонагреватель;
• спортивная стенка;
• спутниковая тарелка;
• настенный котел;
• настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

• крепление тяжелых элементов;
• соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

1. Определение положения анкера; разметка.
2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта.
   Длина отверстия должна быть не меньше длины анкера.
3. Очистка отверстия от пыли.
4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

Фото 2. Последовательность работ по установке анкерного болта

Основные размеры механических анкерных болтов

Все анкерные болты имеют свою маркировку, фото 3. Например:

• 8×6×60 или 8/6×60;
• 12×10×100 или 12/10×100;
• 16×12×110 или 16/12×110.

Приведем ниже простую расшифровку маркировки анкерных болтов:

• первая цифра – внешний диаметр анкера, мм;
• вторая цифра – диаметр внутреннего болта, мм;
• третья цифра – общая длина анкера, мм.

Анкерные болты могут иметь следующие буквенные обозначения:

• HA – анкер с кольцом;
• HG – анкер с крюком;
• HL – анкер с изгибом под 90°.

Фото 3. Размеры и маркировка анкерных болтов

Основные виды анкерных болтов приведены на

Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер

Виды механических анкерных болтов

Таблица 1

Вид анкерного болта	Особенности крепления, преимущества, недостатки	Область применения
1. Клиновой анкер (анкер-шпилька)	Особенность: универсальный крепеж. Принцип действия: в заранее просверленное отверстие вставляется (вбивается) анкер, после затяжки гайки на анкере распорное кольцо на обратной стенке разжимается.	Для наружных работ в промышленном строительстве.
2. Винтовые анкеры	Особенность: по своей конструкции такой же как клиновой анкер, только вместо гайки и болта установлен винт.	То же
3. Складной пружинный анкер со шпилькой	Принцип действия: анкер вставляется в отверстие и затягивается гайка, лепестки раскладываются и фиксируют надежное положение анкера.	Для крепления различных навесных элементов. Для монтажа несущих консолей, тяжеловесных конструкций, кабеля, мачт, ограждений к полнотелому основанию и перегородкам.
4. Рамный анкер	Принцип действия: в результате закручивания винта происходит расклинивание втулки. Соединение расклинивается за счёт латунной или стальной цанги. Особенность: Это облегчённый вариант анкерного болта. Рамный анкер имеет такую форму головки, которая позволяет закрутить в один уровень с поверхностью основания.	Для крепления различных навесных элементов. Для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня.
5. Анкер с подрезкой	Принцип действия тот же что и у клинового анкерного болта	Для крепления в твёрдых основаниях: бетон, камень.
6. Забивной анкер-клин	Особенность: похожий по конструкции на шпильку со стопорной шляпкой и клином, который двигается вдоль шпильки. Установка выполняется вручную или с помощью пневматического инструмента. Принцип действия: анкер-клин фиксируется вследствие забивки клина в шпильку (металлическую надрезанную втулку).	Для крепления в плотных основаниях.
7. Анкер-гильза (болт с гильзой)	Принцип действия: при закручивании болта происходит разжимание гильзы.	Для крепления в жесткие полнотелые основания.
8. Анкер-крюк или анкер с кольцом	Особенность: вместо прямого болта в анкер установлен крюк — загнутый под 90°. Принцип действия: рамный и клиновый зажим.	Для создания растяжек, подвесов, натягивания тросов, надевания цепей. Для крепления к тонким перегородкам из бетона
9. Анкер со сменной пружиной	Принцип действия: установка происходит при помощи гайковёрта, пружина является средством расклинивания. Может быть с крюком или кольцом.	Для монтажа временных или тонкостенных конструкций. Для использования в обустройстве интерьера.
10. Распорный анкер	Принцип действия: в отверстие вставляется головка болта, а затем вкручивается болт, вследствие чего, находящееся на задней части распорное кольцо разжимается. Разновидностью распорного анкера является двухраспорный анкер, который имеет две гильзы, что позволяет получить более надёжное соединение.	Крепление к жёстким основаниям. Для крепления массивной конструкции на основу из бетона, кирпича или камня.
11. Закладной анкер	Принцип действия: устанавливается в бетон, на этапе изготовления конструкции, после набора прочности бетона анкер можно использовать.	Анкер рассчитан на высокие нагрузки.

Общие характеристики механических анкерных болтов

1. Анкерные болты изготавливаются из высокопрочной легированной стали таких марок (6…8 категория прочности):

• 09Г2С6;
• 10Г2С1-6.

2. Возможный диаметр стержня анкера – 6…20 мм.
3. Стандартная длина стержней – 45…220 мм.
4. Вес – 16…100 гр.
5. Вырывающая сила в бетоне — 10,5…18,3 кН.
6. Допустимый изгибающий момент — 5,2…25,7 Н´м.
7. Максимальный крутящийся момент – 10…40 Н´м.

Качественные анкерные болты покрываются защитным антикоррозионным слоем цинка толщиной 40…45 мкм.

В зависимости от предполагаемой эксплуатации анкерные болты разделяют на:

• конструктивные или типовые;
• расчетные – для конкретных и ответственных задач.

Автор публикации – эксперт GIDproekt

Конев Александр Анатольевич

АНКЕР ЗАБИВНОЙ (ЦАНГА ЛАТ.)

Размер / артикул ЦАНГА ЛАТУННАЯ М 6ЦАНГА ЛАТУННАЯ М 8ЦАНГА ЛАТУННАЯ М 10ЦАНГА ЛАТУННАЯ М 12ЦАНГА ЛАТУННАЯ М 16ЦАНГА ЛАТУННАЯ М 20АНКЕР ЗАБИВНОЙ М6 8*25АНКЕР ЗАБИВНОЙ М8 10*30АНКЕР ЗАБИВНОЙ М10 12*40АНКЕР ЗАБИВНОЙ М12 16*50АНКЕР ЗАБИВНОЙ М16 20*65АНКЕР ЗАБИВНОЙ М20 25*80

Анкер забивной — назначение

Анкер применяется в том случае, когда требуется особо длинное крепление. Довольно часто этот анкер применяется в паре с метровой или двухметровой шпилькой для монтажа подвесных потолков, а также воздушных и кабельных трасс.

Цанга латунная — назначение

Латунная цанга (анкер латунный) используется при крепеже легких подвесных конструкций (стенных шкафов, деревянных лаг и реек, обрешеток), при помощи болтов или винтов с метрической резьбой, к практически любому основанию, пустотелому или полнотелому.

Конструкция и принцип действия анкера

Анкер имеет цилиндрическую форму со сквозным внутренним отверстием, конусовидно сходящимся в области четырехсегментной распорной зоны. Во внутреннем отверстии нарезана резьба. На внешней поверхности цилиндра присутствуют насечки, для предотвращения прокручивания цанги.

Анкер забивной имеет распорный конус, обеспечивающий первоначальное расклинивание распорной зоны. Вкручивании шпильки в анкер обеспечивает дополнительное расклинивание. Расклинивание цанги латунной происходит только за счет вкручивания метрического болта.

Монтаж анкера (цанги)

Забивной анкер стальной крепиться только в плотные основания, такие как полнотелый кирпич, камень, бетон. Применение в менее плотных материалах, в пустотелом кирпиче, пенобетоне категорически запрещено, ввиду невозможности обеспечить надежное крепление при высоких нагрузках. Анкер изготовлен из оцинкованной стали.

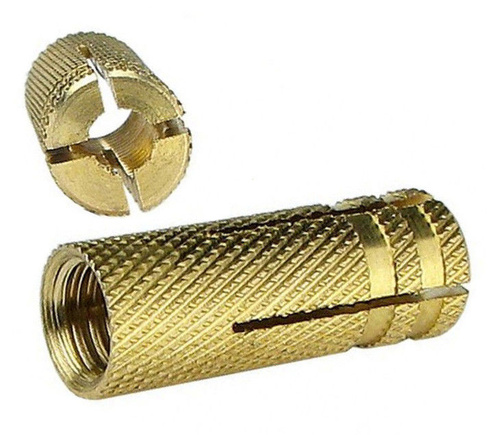

Латунная цанга предназначена для монтажа в бетоне, природном камне, пустотелом или полнотелом кирпиче, пустотных блоках. Цанга изготовлена из латуни.

Порядок монтажа:

1. Высверлить отверстие диаметром в соответстии с таблицей технических характеристик
2. Очистить просверленное отверстие от пыли и прочего мусора и вставить в него анкер
3. Расклинить распорную часть при помощи молотка (только для анкера)
4. Вкрутить шпильку / болт. Шпильку законтрить гайкой.

Допустимые нагрузки на анкер

Крепежный элемент рекомендуется использовать при нагрузках, не превышающих 25% от максимально допустимых. Максимально допустимые нагрузки приведены для бетона (или другого основания) плотностью 200-250 кгс/кв.см. При изменении плотности основания, максимально допустимая нагрузка изменяется пропорционально. Для основания с трещинами вводится дополнительный коэффициент = 0,6 от максимально допустимой нагрузки.

Анкер забивной

Цанга латунная

Наименование	Резьба	Диаметр цанги и сверла, мм	Длина цанги, мм	Глубина сверления, мм	Вес 1 шт. , кг
М5	М5	6,5	20	35
М6	М6	8	23	38	0,004
М8	М8	10	28	43	0,008
М10	М10	12	33	48	0,012
М12	М12	15	38	53
М16	M16	20	45	60

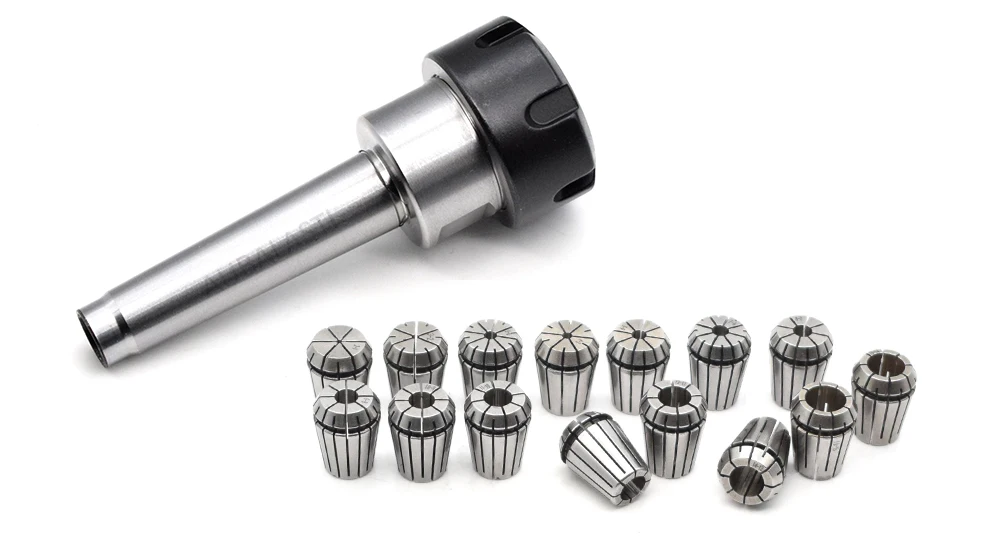

Замена регулировочного винта цангового патрона — ремонт станков H&W

Прежде всего, знайте и помните это; резьба на регулировочном винте цанги составляет 1/4″-32. Важность и объяснение в следующем параграфе.

Если вы засунете указательный палец внутрь шпинделя примерно на три дюйма, вы найдете регулировочный винт цанги, и, скорее всего, он изношен. Если все, что вы чувствуете, это «головка гриба», она действительно изношена. Если вы ничего не чувствуете, скорее всего, он сломан. Он должен входить в шпиндель примерно на 3/32 дюйма с красивым острым концом. Не проходит и недели, чтобы мы не отгрузили хотя бы дюжину цанговых установочных винтов, а иногда и больше.

Что именно он делает? Когда передняя кромка вашего режущего инструмента входит в зацепление с заготовкой, на границе между инструментом и цангой возникает сила равной величины. Если бы не винт выравнивания цанги и правильно затянутая тяга, ваша цанга могла бы вращаться внутри шпинделя, возможно, даже приваривая цангу к шпинделю трением.

Замена установочного винта цангового зажима занимает около 15 минут, если делать это простым способом. Первое, что вам нужно сделать, это найти установочный винт на задней стороне пера. Поставьте отметку на носовой части, как показано на рисунке, а затем удалите установочный винт шестигранным ключом на 1/8 дюйма. Вставьте штифты разводного торцевого ключа в два отверстия в нижней части носовой части и отвинтите его. (У него правая резьба.)

После снятия носовой части верните пиноль в исходное положение и заблокируйте пиноль. Вставьте тягу обратно и, используя молоток с мягким ударом, начните выталкивать шпиндель из пиноли. Его нужно всего лишь опустить примерно на дюйм или около того. Остановитесь, как только увидите отверстие для установочного винта цанги.

С помощью шестигранного ключа на 1/8 дюйма снимите контргайку, повернув ее против часовой стрелки. Будьте осторожны, снимая его, так как он очень маленький и очень легко упадет с шестигранного ключа. Помните, в начале я упомянул, что резьба, с которой мы имеем дело, имеет размер 1/4″-32. Это очень тонкая резьба, и ее можно повредить, поэтому НЕ ПЫТАЙТЕСЬ ОТВЕРНУТЬ ЕЕ, как вы сделали с контргайкой. Вместо этого вставьте и поверните шестигранный ключ вперед или по часовой стрелке. Это позволит ввинтить поврежденный установочный винт в шпиндель. Когда винт освободится, поднесите руку под шпиндель и вытащите шестигранный ключ; установочный винт упадет в вашу открытую ладонь.

Завинчивайте новый винт для выравнивания цанги, пока он не выйдет из шпинделя. Вставьте цангу в шпиндель до упора, затем продолжайте ввинчивать винт выравнивания цанги до соприкосновения. Отверните винт на 1/2 оборота и установите установочный винт. Проверьте цангой еще раз, чтобы убедиться, что установочный винт расположен правильно.

Молотком с мягким ударом осторожно вбейте шпиндель в пиноль, пока верхний подшипник не соприкоснется. Установите носовую часть до тех пор, пока сделанная на ней метка не совместится с отверстием для установочного винта. Вставьте установочный винт. НЕ ПЕРЕТЯГИВАЙТЕ установочный винт. Если вы это сделаете, это изменит форму пера, и оно застрянет, когда вы переместите его в крайнее или исходное положение.
