Анкерные болты для фундамента: виды, принципы установки
В процессе выполнения строительных работ специалисты нередко используют анкерное крепление к фундаменту. Правильный подбор типа метизов, а также использование качественной продукции обеспечивает надежную фиксацию конструкций. В представленной статье рассмотрены виды анкерных болтов, а также их ключевые особенности.
Если вам необходима анкерная группа, обращайтесь к специалистам нашей компании.

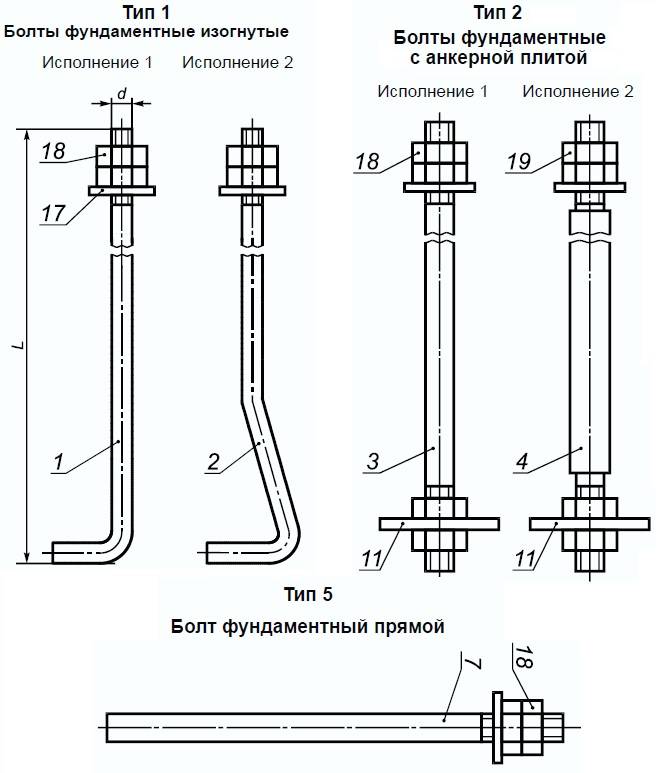

Изогнутые анкерные болты
Представленная разновидность анкеров используется, чтобы закрепить конструкцию в условиях, когда высота фундамента не зависит от глубины заделки в бетонную структуру. Установка таких болтов ведется еще до бетонирования фундамента. Изогнутый конец погружают в фундамент, а затем заливают бетоном, как только все узлы будут отцентрованы.
После того, как фундаментные болты будут затянуты окончательно, рекомендуется использовать электрическую сварку. Это необходимо для дополнительной фиксации гаек к болтам.
Продукция поставляется в двух вариантах исполнения. Установка второго типа исполнения обычно практикуется в колодце готового фундамента, после чего его заполняют бетоном.
С анкерной плитой анкерные болты
В соответствии с регламентом профильного стандарта ГОСТ, длина анкерного болта в фундаменте нередко доходит до пяти метров. Основным применением являются фундаментные железобетонные конструкции. Монтируется данное изделие для бетонирования.
С конструктивной точки зрения, это длинный металлический штырь, нижний резьбовой конец которого имеет зафиксированную анкерную плиту. Итоговая глубина заделки анкерных болтов в фундамент зависит от конструктивных особенностей основания в конкретно взятом случае. Наличие анкерной плиты позволяет увеличить площадь контакта с основанием. Это обеспечивает повышенное качество фиксации изделия, которое крепится к болту, предотвращая вырывание метиза из основания.
Составные анкерные болты
Представленный тип анкерных фундаментов, как и предыдущий, также рассчитан на погружение в бетонное или железобетонное основание на глубину до нескольких метров.
Стандартная комплектация обычно состоит из резьбовой шпильки, металлического штыря, анкерной плиты и муфты. Показатель длины вкручивания должно составлять минимум 1,6 от резьбового диаметра.
Как правило, схема установки в фундамент предусматривает бетонирование части шпильки, оснащенной собственной муфтой. После выполнения этой процедуры мастера проводят установку механизма с последующим вкручиванием верхней части в муфту.
Обратите внимание! В зависимости от особенностей конкретного основания, крепление к фундаменту анкерными болтами проводится с использованием шпилек разного типа. Как правило, применение представленной продукции практикуется, когда один конструктивный элемент надо стянуть с другим.
Съемные анкерные болты
Процесс производства съемных болтов подробно регламентируется ГОСТом 24379.1-80. Установка осуществляется в фундаменты заливного типа. Поставка анкерных плит ведется в разных вариантах исполнения:
- литом;
- сварном;
- плоском.
Основная задача представленного варианта заключается в надежном фиксировании каменного, бетонного или кирпичного фундамента.
Наиболее часто установка анкерных болтов в фундамент, предусматривающая использование метизов съемного типа, практикуется для фиксации прокатного оборудования. Причина выбора в пользу этого варианта объясняется повышенной динамической нагрузкой техники. Кроме того, использование съемного крепежа необходимо в тех ситуациях, когда со временем крепежные элементы придется заменить.
Принцип установки съемного болта заключается в несколько иной схеме. В фундамент под анкерные болты бетонируется лишь анкерная часть. И уже после того, как работы над фундаментом будут закончены, строители монтируют шпильку.
Прямые анкерные болты
В СП анкерные болты фундаментов прямого типа конструктивно являются наиболее простыми. Максимальная длина продукции составляет 1400 миллиметров.
Основная задача прямого болта заключается в установке в твердый готовый фундамент.
Обязательное требование, предъявляемое для безопасной эксплуатации – полное отсутствие деформационных нагрузок. Крепление прямого анкера осуществляется на цементный или клеевой раствор. Удерживает изделие на своем месте сила склеивания. Обычно, представленная продукция используется в рамках проведения стандартных строительных работ.
Отдельно следует выделить еще одну разновидность – распорный фундаментный болт, конец которого имеет коническую форму. Расстояние от анкерного болта до края фундамента рассчитывается в индивидуальном порядке. Отличительная особенность – наличие разжимной цанги в конструкции. Для проведения монтажных работ требуется предварительное высверливание технологического отверстия. Представленный крепеж используется в рамках проведения строительных работ, чтобы крепить конструкции, сталкивающиеся с частыми вибрациями.
Выполнять расчет анкерных фундаментов необходимо в зависимости от нагрузки на основание, а также специфику эксплуатации закрепляемой конструкции.
Для решения поставленной задачи, как правило, привлекается специалист, готовый подобрать тип крепления, исходя из эксплуатационных условий изделий, влияния атмосферных явлений на безопасность и прочих факторов.
Нужны металлические конструкции на заказ? Обращайтесь к специалистам нашей компании или оставьте заявку на сайте.
Анкерные болты всех видов от Невского завода «Трубодеталь»
Примеры выполненных проектов по данному виду продукции
ГОСТ 24379.1-80 на болты фундаментные
Производственные возможности завода
Анкерные болты — это металлоизделия, предназначенные для крепления тяжелых конструкций, таких как, например, перила, консоли, кабельные трассы и т. д. В переводе с немецкого слово анкер означает якорь. Действительно, трудно найти более надежное крепежное изделие, чем анкерные болты, способные выдерживать большие нагрузки.
Виды анкерных болтов
Болты бывают различных видов, в зависимости от назначения и предполагаемой нагрузки.
Завод изготавливает широкий ассортимент анкерных болтов. Кроме того, предприятие поставляет анкерные болты из-за рубежа.
1. Анкерные болты Молли. Имеют специальную резьбу и устройство, что удерживает болт. Используются при возведении зданий, электростанций, мостов. В основном крепятся к железобетонным конструкциям.
2. Фундаментные анкерные болты крепятся к пустотелым конструкциям, которые не отличаются хорошей несущей способностью (ДВП, пустотелые блоки и кирпич, гипсокартон и т. д.). Болты имеют резьбу разных диаметров. Могут применяться даже при температуре -40 градусов Цельсия.
Болты анкерные
Существует множество разновидностей анкерных болтов. Цены на них уточняйте у менеджеров нашего завода по телефону, или послав запрос на электронную почту.
Цена: отправить заявку на запрос стоимости
Наиболее востребованными видами болтов считаются крепежные изделия с шайбой, гайкой, кольцом или крюком.
Узнать цены на анкерные болты отечественного или зарубежного производства можно по телефону +7 (812) 777-60-30, e-mail: [email protected] или при помощи формы обратной связи.
Где купить анкерные болты от производителя?
Длина болтов варьируется от 3 до 17 см, диаметр резьбы — от 16 до 42 мм. Форма анкерных болтов и их размеры зависят от сферы применения. Например, при необходимости установки оборудования на бетонном основании с надвижкой или поворотом применяются составные анкерные болты.
Производится продукция только из высококачественного металла — прочной стали, благодаря чему болты отличаются огромной прочностью и могут выносить большие длительные механические нагрузки. Работа с каждым типом анкерных болтов требует сноровки. Совершенно все анкерные болты монтируются в просверленные отверстия.
Невский завод Трубодеталь выпускает в сжатые сроки анкерные болты и закладные детали, соответствующие ГОСТам.
Заказать партию продукции можно по телефону, а узнать стоимость металлоизделий — на странице Скачать прайс. Цены на анкерные болты — конкурентоспособные.
типов анкерных болтов для бетона — Fasteners Plus
Если вы ищете, какой тип анкерных болтов для бетона подходит для вашей работы, вы пришли в нужное место. Существует множество типов анкерных болтов, которые работают по-разному и предназначены для самых разных применений. Продолжайте читать, чтобы узнать о различных типах анкерных болтов, их обычном применении и факторах, которые следует учитывать при выборе правильного болта.
Что такое анкерный болт?
Анкерные болты — это механические крепежные детали, которые прикрепляют предметы к бетонным поверхностям и закрепляют их. Один конец анкерного болта устанавливается в бетон, а другой конец виден над бетоном. Открытый конец обычно имеет резьбу для крепления оборудования.
Анкерный болтИспользование Анкерные болты
предназначены для того, чтобы облегчить вашу жизнь, закрепляя конструкции на месте.
Это включает в себя структурное и неструктурное оборудование. Эти универсальные болты используются во многих отраслях промышленности. Некоторые из распространенных отраслей и приложений включают в себя:
- Ремонт широкого спектра оборудования, вспомогательных сооружений и элементов конструкций для химической, нефтехимической и нефтегазовой промышленности.
- Энергетика и сталелитейная промышленность
- Строительная отрасль
- Железнодорожные линии и самолетостроение
- Фармацевтические и пищевые заводы
- Атомная промышленность
Типы анкерных болтов
Анкерные болты делятся на два типа. Эти типы представляют собой закладные анкерные болты и вставные анкерные болты. Каждый тип болта эффективен в зависимости от области применения.
Анкерные болты, залитые на месте
Анкерные болты, залитые на месте, залиты непосредственно в мокрый бетон. Как только бетон застынет и затвердеет, болт полностью закрепится.
Это самый простой, но самый прочный тип анкерного болта, который вы можете использовать.
Анкерные болты, устанавливаемые на столбе
Анкерные болты, устанавливаемые на столбе, устанавливаются в бетон после заливки и затвердевания бетона. Для установки анкерного болта после установки необходимо просверлить в бетоне отверстие на заданную глубину.
1. Клиновые анкерные болты
Клиновые анкерные болты очень распространены из-за нескольких факторов. Они устойчивы к коррозии, просты в установке и являются одним из самых прочных анкеров для бетона. Клиновые анкеры названы в честь клиньев, которые открываются и расширяются у основания при затягивании.
Клиновые анкеры с наружной резьбой состоят из двух частей. Одна часть имеет резьбу на верхнем конце, а другой конец состоит из механизма, включающего зажим и клинья. Зажим и клинья расширяются между стойкой и стенками из бетона. Клиновые анкеры — отличный выбор, когда речь идет о тяжелых нагрузках или тяжелых сдвиговых нагрузках.
Fasteners Plus предлагает клиновые анкеры из цинка, оцинковки и нержавеющей стали.
2. Вставные анкерные болты
Вставные анкерные болты имеют довольно простую конструкцию. Этот тип болта представляет собой анкер с внутренней резьбой, который размещается в предварительно просверленном отверстии в бетоне. Расширяющая заглушка в основании анкера устанавливается с помощью установочного инструмента. Инструмент для установки представляет собой стальной стержень с заостренным концом. Суженная часть инструмента вставляется в вставной анкер. Он предназначен для постукивания молотком до тех пор, пока кромка анкера не встретится с кромкой установочного инструмента.
Этот тип анкера отлично подходит для использования с резьбовыми стержнями для установки лотков для электрических кабелей, воздуховодов систем отопления, вентиляции и кондиционирования воздуха, а также труб и головок для пожарных спринклеров.
3. Г-образные и J-образные болты
Анкерные болты с изогнутыми стержнями представляют собой стальные стержни или стержни, изогнутые в форме буквы L или J.
Болты L и J имеют резьбу на одном конце, а другой конец изогнут или изогнут. Согнутый конец вставляется в бетон при установке.
Эти усиленные фундаментные болты обычно используются для таких применений, как указатели, валы, тяжелое оборудование, инструменты и дополнительные стальные конструкции. Болты L и болты J предназначены для использования с совместимыми гайками и шайбами.
4. Анкерные болты с втулкой
Анкерные болты с муфтой для бетона – это резьбовые болты, окруженные распорной втулкой на верхнем конце. На другом конце болта есть гайка и шайба. Этот тип анкерного болта с наружной резьбой ввинчивается через приспособление в предварительно просверленное отверстие в бетоне. Когда вы поворачиваете гайку на болте, болт протягивается через втулку.
Simpson Strong-Tie Sleeve Все анкеры доступны в широком диапазоне длин, диаметров и конфигураций головок, поэтому вы можете быть уверены, что найдете правильный вариант для вашего конкретного применения.
5. Запорные анкерные болты
Запорные анкерные болты, также известные как анкеры с молотковым приводом или анкеры с забивным штифтом, обычно используются для крепления легких приспособлений к твердому бетону. Это могут быть полочные кронштейны, кабелепроводы и электрические коробки. Этот анкерный болт с наружной резьбой представляет собой ударную распорную застежку, состоящую из трубчатого корпуса с приводным штифтом, выступающим из трубчатого корпуса.
После того, как вы вставите анкерный болт в предварительно просверленное отверстие в бетоне, головку штифта вбивают в трубу, ударяя по ней молотком. Это расширяет трубу и создает прочную фиксацию в бетоне. Ударные анкерные болты, как правило, не снимаются после их установки в бетон.
6. Анкерные болты с разъемным приводом
Анкеры для бетона с разъемным приводом представляют собой анкеры с наружной резьбой, которые имеют расширенное основание, которое разъемно.
Раздельное основание сжимается, когда болт забивается в бетон. Он поддерживает внешнее давление на стенки отверстия, что придает ему удерживающую силу. Анкеры с разъемным приводом специально разработаны для анкеровки легких грузов к бетону, кирпичу или блокам.
7. Анкеры для лаг
Анкеры для лаг представляют собой анкеры с внутренней резьбой с внутренней резьбой и ребристой, слегка сужающейся втулкой. Для установки просто вставьте защитный экран в предварительно просверленное отверстие нужного размера в бетоне.
Затем вы вставите стягивающий винт в стягивающий кожух и завинтите его. Когда вы закручиваете стягивающий винт, он расширяет втулку и нарезает собственную резьбу. Внешняя нить экрана расширяется относительно бетона. Защитные экраны отлично подходят для приложений, в которых вибрация может повлиять на соединение.
Какой анкерный болт вам подходит?
Кроме того, при выборе крепежа для работы необходимо учитывать множество факторов.
Когда вы устанавливаете болт в бетон, цель состоит в том, чтобы крепеж прослужил всю жизнь. Чтобы убедиться, что цель может быть достигнута, важно выбрать вариант, который подходит именно вам. Факторы, которые следует учитывать, включают:
- Размер отверстия под анкерный болт. По мере увеличения диаметра отверстия увеличивается и грузоподъемность.
- Длина анкерного болта. Чем глубже болт установлен в бетон, тем выше несущая способность.
- Основной материал объекта.
- Среда приложения. Инвестируйте в вариант с защитой от коррозии, если существует риск возникновения коррозии.
- Вес, который может выдержать якорь.
- Тип нагрузки. Удерживающая способность анкерного болта снижается при вибрационных и ударных нагрузках.
- Прочность материала анкерного болта.
- Тип бетона.
- Размер и положение фитингов.
- Требования к расстоянию между анкерами.
Найди быстро. Получите это быстро.
Fasteners Plus предлагает различные винты, соединители, анкеры, гвозди, электроинструменты и многое другое! Размещайте заказы на FastenersPlus.com, и наша преданная команда отправит вам качественную продукцию. Если у вас есть какие-либо вопросы о вариантах застежек, не стесняйтесь обращаться к нашим экспертам по продуктам по номеру 9.0148 (888) 794-1590 или по электронной почте [email protected] .
Типы анкерных болтов
Типы анкерных болтов Ananka Fasteners — производитель крепежа, поставщик, экспортерAnanka Fasteners — производитель крепежа, поставщик, экспортер
высокопрочный крепеж, каретный болт, крепеж из нержавеющей стали, производитель и экспортер крепежа из дуплексной стали.
Опубликовано 19 октября 2022 г.
+ Подписаться
Анкерный болт:
Анкерные болты крепят структурные элементы к бетонным конструкциям и обеспечивают их безопасность. В основном анкерные болты используются для крепления элементов конструкций, оборудования и салазок к бетону. У анкерных болтов один конец заглублен в бетон, а другой конец остается открытым.
На самом деле это стойка, состоящая из двух соединенных частей, одна часть имеет резьбу на верхнем конце, а другой конец состоит из процесса, включающего клин и зажим, который расширяется между стойкой и стенкой отверстия в бетоне.
Анкерный болт, как правило, является хорошим вариантом для применения в условиях тяжелых сдвигов и большой нагрузки. Кроме того, более тяжелые сейсмические клиновые анкеры используются в районах, часто подвергающихся сейсмической активности.
Типы анкерных болтов
Втулочные анкерные болты:
Втулочный анкер — это тип крепежа, используемый для крепления объектов к бетонной или каменной конструкции.
Их можно использовать для соединения двух и более бетонных конструкций или для крепления такого объекта, как полка, к кирпичной стене.
Анкерные болты с головкой:
Строительные крепежные детали, известные как анкерные болты с головкой, имеют головку на конце без резьбы. Чтобы закрепить стальную колонну, балку, болт, рельс или другую конструктивную часть на месте, этот конец помещают в бетон или каменную кладку.
Клиновой анкерный болт:
Рекомендации производителей клиновых анкерных болтов в Индии: диаметр клинового анкера должен соответствовать диаметру отверстий, просверленных в бетоне.
Кроме того, он используется только для твердого бетона; его нельзя использовать с камнем, известковым раствором, кирпичом и т. д.
Анкерные болты с изогнутыми стержнями:
Анкеры с изогнутыми стержнями, которые включают в себя обычные J-образные и L-образные болты, представляют собой стальные стержни с резьбой и крючками на концах, заделанные в кладку.
Вставные анкерные болты:
Вставные анкеры представляют собой анкеры с внутренней резьбой, предназначенные для крепления к бетону. Вставьте анкер в предварительно просверленное отверстие в бетоне. Производитель анкерных болтов использует установочный инструмент для расширения анкера в отверстии в бетоне. Для установки вставных анкеров требуется инструмент для настройки.
Производитель анкерных болтов в Индии
Ananka Group — один из крупнейших производителей анкерных болтов в Индии, предлагающий широкий ассортимент анкерных болтов различных размеров, сортов и масштабов. Большинство высокопрочных болтов, винтов и крепежных изделий, представленных на рынке, изготовлены из сплавов черноватого цвета.
Мы являемся одним из лучших производителей клиновых анкерных болтов в Индии и производителей анкерных крепежных изделий в Индии.
На нашем веб-сайте также есть популярный калькулятор веса шайб , предлагающий широкий ассортимент шайб различных размеров, классов и весов.
