Болт анкерный виды: Для чего нужны анкерные болты
характеристики и свойства различных видов
Анкерный болт – крепеж, позволяющий осуществлять монтаж предметов и элементов конструкций, имеющих большую массу, к стенам и потолкам. При его помощи достигается очень надежное крепление, которого не может дать дюбель-гвоздь или шуруп для дюбеля.
В статье будет приведена классификация, описано какие бывают виды анкерных болтов и где применяются, приведены наглядные фото.
Содержимое статьи
- Важные параметры и виды анкерных болтов
- Сферы, где используются анкерные болты
- Правила монтажа
- Фото анкерных болтов
Важные параметры и виды анкерных болтов
Болты изготавливаются по ГОСТу из легированных сталей повышенной прочности. В целом анкерный болт – это стальной стержень цилиндрической формы длиной 45-225 мм. С одного конца оснащен резьбой, другой является крепежным. Любой анкер выглядит как втулка с распорным элементом, выполненный в виде конической формы гайки.
Когда крепеж ввинчивается в несущую конструкцию для анкера, муфта под его воздействием сильно деформируется, создавая сильное сцепление с основанием. За счет этого вырвать болт из стены можно лишь с ее частью.
Классификация анкерных болтов, помимо их размеров и материала изготовления, производится по следующим параметрам:
- метод сцепления в основании – бурильные, забивные, винтовые;
- вид фиксации в месте крепления – расширение, трубка, распор;
- конструктивные нюансы анкера – цельный, стержневой, сборный, цилиндрический.
Помимо приведенной классификации, анкерные болты по конструктивным особенностям могут быть либо временные, либо постоянные.
Такая хорошая сцепка достигается при наличии упора и достаточной действующей силы трения. Анкерные болты химического типа также держатся еще и за счет смолы, склеивающей болт с анкером.
Существует такая техническая характеристика, как вырывной показатель анкерного болта, показывающий, какое усилие необходимо приложить, чтобы выдернуть болт из анкера. Измеряется прилагемое усилие в килоньютонах, и согласно ГОСТу оно должно превышать 10,5 кН.
Вырыв анкерного болта, как правило, происходит в двух случаях: если болт был вкручен на недостаточное количество оборотов, либо когда произошел вырыв конической гайки. Возможен еще вариант вырыва вместе с дюбелем и фрагментом стены.
Немаловажны также прочность на изгиб и скручивание. Для изгибающего момента анкерного болта эта величина не должна превышать 5-25 нм, для крутящего – 10-40 нм. Чем меньше эти показатели, тем прочнее и жестче болт.
Сферы, где используются анкерные болты
В зависимости от конструктивных особенностей, параметров жесткости и прочности, вырывного показателя анкерные болты имеют следующие области применения:
- для закрепления частей зданий – балконов, лоджий, лестничных маршей, перил и консолей;
- для монтажа к фундаментам, в кирпич, бут различных конструкционных элементов – растяжек для мачт, тросов, вывесок и т.
- для монтажа подвесных сплит систем, механизмов балок.
Различают анкерные болты механического и химического принципа действия. Болты с механическим принципом действия выпускаются с шестигранными головками, с потайной головкой, с крюком, с кольцом, а также с ударным распором и в виде шпильки.
Анкерные болты с химическим принципом действия применяются на наиболее ответственных участках, поскольку прочностью сцепления значительно превосходят механические.
Вескими плюсами этого типа анкерных болтов являются:
- возможность применения для внешних и внутренних работ;
- нечувствительность к вибрациям поверхности;
- возможность применения на малопрочных основаниях вроде ракушечника и газобетона.
Правила монтажа
Монтаж начинается с засверливания основания соответствующим анкеру сверлом, чтобы он с некоторым усилием заходил в отверстие, из которого предварительно удаляются остатки строительного мусора. Далее в отверстие молотком забивается анкер. Затем гайка на болте затягивается по максимуму, чтобы обеспечить максимальное расклинивание анкера в основании.
По окончании процесса необходимо отдать гайку и накрутить на шпильку, гайку снова затянуть. При использовании анкеров с химическим принципом действия засверливают отверстие в основании, забивают анкер, а затем вставляют в него шпильку. Ампула в анкере разбивается, и состав в ней намертво приклеивает шпильку.
Фото анкерных болтов
Такелажное оборудование — особенности и разновидности, какие бывают, как применяют
Что такое фундаментный болт? Советы по выбору размера, особенности применения, маркировка и классификация крепежных изделий
Зачем нужна шайба-гровер — виды гроверов, варианты и особенности применения
Также рекомендуем просмотреть:
- Краб система для профильных труб
- Что такое такелажная скоба
- Что такое фундаментный болт
- Зачем нужна шайба-гровер
- Дюбель-хомут для крепления кабеля
- Грузоподъемный крановый крюк
- Как выбрать зажимы для троса
- Особенности мебельных крепежей
- Шуруп глухарь по дереву
- Какое крепление для унитаза лучше выбрать
- Крепежи для деревянных конструкций
- Крепеж для пластиковых окон
- Преимущества и недостатки винтовых гвоздей
- Лучшие пластиковые дюбеля
- Как выбрать резьбовую шпильку
- Саморез со сверлом
- Как выбрать саморезы по металлу
- Как выбрать дюбеля для гипсокартона
- Самые надежные крепежи для труб
- Лучшие шурупы по бетону
- Как выбрать кронштейны для труб
- Параметры высокопрочных болтов
- Шестигранный болт
- Строительные гвозди
- Как использовать забивной анкер
- Как выбрать и установить клиновой анкер
- Особенности дюбель-шурупов
- Забиваемый металлический дюбель
- Что такое дюбель-гвоздь
- Как выбрать и применить химический анкер
- Кронштейн для раковины
- Виды кронштейнов и креплений для полок
- Как выбрать стальную цепь
- Выбираем кронштейн для карниза
- Кронштейны для спутниковых антенн
- Выбираем лучшие пластиковые хомуты
- Что такое строительная скоба
- Лучшие кровельные саморезы
- Распорный дюбель
- Какие бывают саморезы по дереву
- Как выбрать крепление для телевизора на стену
Вам понравилась статья?
Анкерный болт.

Анкерный болт. Где применяется
Под анкерным крепежом следует понимать элемент, вводимый или вворачиваемый в основание. Он обеспечивает прочное соединение, может использоваться для удержания тяжелых конструкций, предметов. Применяется как в быту, так и для профессионального использования при строительстве. Анкерные болты от производителя компании «Русконнект» выдерживают вес кухонных шкафов, спортинвентаря, подвесные потолочные конструкции, тяжелые станки.
Что такое анкерный болт
В классическом понимании анкер – металлоконструкция комбинированного типа. В ней есть нераспорная часть, распорная и корпус. В качестве основы может использоваться гвоздь, болт, винт. Распорная часть может быть конусовидной, гильзовидной. Принцип работы заключается в том, что в месте расположения болта рабочая зона расширяется и происходит крепление анкера.
По сравнению с дюбелем анкер более надежен. Он выполняется из металла и предполагает большую нагрузку. В дюбеле есть мягкая ПВХ-часть, в которой удерживается крепеж, что не может быть рассчитано на большую нагрузку.
Как работает анкерный болт? Функционирует анкер благодаря трению, упору и замоноличиванию. В разных видах крепежей может использоваться один из указанных принципов или их комбинация.
Анкеры могут монтироваться в камень, бетон, листовые материалы (ДСП, гипсокартон). Бывают варианты, рассчитанные на земельные работы.
Виды анкеров
На выбор покупателей сегодня предлагаются анкерные болты гильзового, клиновидного типа, а также забивные, с гайками, крюками, кольцами, двухраспорные.
На нашем сайте можно заказать следующие варианты двухраспорных анкеров:
- Кольцо. Может использоваться для пустотелых оснований. Рассчитан на удержание тяжеловесных конструкций;
- Полукольцо. Используется при необходимости подвешивать тросы, канаты;
- Классический двухраспорный. Есть 2 зоны расклинивания. Подходит для больших статических и динамических нагрузок.
Двухраспорные анкерные соединения используются для увеличения надежности крепления. В его конструкции применяется 2 гильзы разной длины. Меньшая конусовидной частью входит в большую с последующим распиранием нижней частью и закреплением. Окончание может иметь крюкообразным или скольцом.
Размеры и материал
Крепеж делится в соответствии с критерием:
- маленький: длина до 55 мм, диаметр 8 мм;
- средний: длина до 120 мм, диаметр до 12 мм;
- большой: длина до 220 мм, диаметр до 24 мм.
В качестве сырья для производства анкерных болтов может использоваться конструкционная сталь повышенной стойкости к коррозии, алюминиево-цинковые сплавы, есть пластиковые варианты.
Как закрепить анкерный болт
Перед началом работы по установке анкерных болтов необходимо проверить соответствие выбранного варианта планируемой нагрузке и условиям эксплуатации. Подбирается также длина, толщина изделия. Правильный подбор предотвратит риск разрушений, изгибов, коррозии. После этого можно отметить место установки, сделать отверстие длиной на 1,5-2 см длиннее стержня, прочистить его пылесосом, после чего закрутить анкер.
Преимущества анкеров от «Русконнект»
В зависимости от выбранного типа анкерных болтов, крепежи рассчитаны на выполнение определенных задач, производятся в соответствии с требованиями ГОСТ, просты в пользовании. Наши клиенты ценят удобство работы с нами, сравнительно низкую стоимость продукции и выгодные условия сотрудничества при покупке оптом и в розницу.
7 наиболее распространенных типов анкеров для бетона
27.11.19 — Zoro Staff
Узнать, какие анкеры для бетона подходят для работы, не так сложно, как вы думаете, если вы знаете, чем они отличаются бетонные анкеры, что они делают, как они это делают и почему.
Наиболее распространенные типы анкеров для бетона
Основное различие между анкерами для бетона заключается в том, является ли анкер наружным или гнездовым. Анкеры с наружной резьбой крепятся к бетону с помощью гайки и шайбы и вставляются через приспособление (или закрепляемый объект) в предварительно просверленное отверстие.
Анкеры с внутренней резьбой вставляются в отверстие, просверленное в бетоне. Затем приспособление размещается над отверстием, и болт вставляется через приспособление в отверстие, где он принимается анкером. Для определения отверстия для анкера с внутренней резьбой требуется установочный инструмент.
Анкеры также отличаются множеством других соображений. Вот 7 наиболее распространенных типов бетонных анкеров.
1. Клиновой анкер для бетона : Названный в честь клиньев, которые открываются и расширяются до 1/16 дюйма в основании при затягивании болта, этот клиновой анкер с наружной резьбой широко используется, поскольку он устойчив к коррозии и легко вставляется. , и один из самых прочных бетонных анкеров.На самом деле это стойка, состоящая из двух соединенных частей: одна часть с резьбой на верхнем конце, а другой конец состоит из механизма, который включает в себя зажим и клинья, расширяющиеся между стойкой и стеной. отверстия в бетоне Клиновые анкеры обычно являются хорошим вариантом для тяжелых нагрузок или тяжелых сдвиговых работ Клиновые анкеры для тяжелых условий эксплуатации используются в районах с частой сейсмической активностью
При использовании клиновых анкеров следует помнить несколько моментов:
- Отверстия, просверленные в бетоне для клинового анкера, должны быть равны диаметру анкера.
- предназначены только для твердого бетона и не могут использоваться в кирпиче, блоках, строительном растворе или камне.
2. Вставной анкер для бетона : Иногда путают с клиновыми анкерами, поскольку они расширяются одинаково. Вставные анкеры представляют собой анкеры с внутренней резьбой, которые помещаются в предварительно просверленное отверстие. Расширяющая заглушка в основании анкера устанавливается с помощью установочного инструмента, который представляет собой стальной стержень с зауженным концом. Суженная часть инструмента вставляется в вставной анкер и постукивается молотком до тех пор, пока выступ анкера не встретится с выступом установочного инструмента. Как и клиновой анкер, вставные анкеры предназначены только для твердого бетона и не могут эффективно использоваться в кирпиче, блоках, растворе или камне.
3. Бетонный анкер с втулкой : Анкеры с втулкой представляют собой крепежные детали с наружной резьбой, состоящие из болта с резьбой, окруженного расширительной втулкой на верхнем конце, и гайки с шайбой на другом конце. Анкер продевается через приспособление в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне. При повороте гайки на болт болт протягивается вверх через втулку, в результате чего втулка расширяется до ⅛ дюйма, тем самым создавая необходимую фиксацию. Втулочные анкеры можно использовать в бетоне, кирпиче или камне.
4. Анкер с машинным винтом: анкер с внутренней резьбой, этот тип крепежа состоит из цилиндрического основания, вставляемого (или постукивающего молотком) в предварительно просверленное отверстие в бетоне, кирпиче, строительном растворе или камне. Анкерный винт ввинчивается через приспособление в отверстие и основание. Для поворота винта используется установочный инструмент. По мере того как шуруп закручивается в основание, он расширяет основание, чтобы закрепить анкер в отверстии, тем самым прикрепив приспособление к бетонной поверхности. Каждый анкер с крепежным винтом имеет специальный установочный инструмент, который определяется диаметром используемого анкера с крепежным винтом. Анкер установлен правильно, когда край установочного инструмента касается края анкера. Примечание: для крепежных винтов требуемый размер отверстия больше, чем размер используемого анкера.
5. Ударный анкер (также известный как привод молотка, набор молотков, удар по металлу или приводной штифт молотка, анкер): это застежка с наружной резьбой, используемая для крепления относительно легких приспособлений, таких как полочные кронштейны, кабелепроводы и электрические коробки, к прочный бетон. Запорный анкер представляет собой ударно-распорную застежку, состоящую из трубчатого корпуса, закрытого приводным штифтом, выступающим из трубчатого корпуса. Как только забивной анкер вставляется в предварительно просверленное отверстие, головка его штифта вбивается дальше в трубу с помощью ударов молотка, расширяя трубу и тем самым создавая необходимую фиксацию в отверстии. Диаметр отверстия, которое необходимо просверлить для ударного анкера, должен быть таким же, как диаметр используемого анкера. Запорные анкеры позволяют быстро устанавливать длинные ряды приспособлений, но после установки их, как правило, нельзя снять.
6. Защитный анкер : Это анкер с внутренней резьбой, состоящий из ребристой, слегка сужающейся втулки из цинкового сплава без резьбы, которая вставляется в предварительно просверленное отверстие в бетоне или швах известкового раствора в блочных или кирпичных стенах. Когда стягивающий винт входит и расширяет втулку, он нарезает собственную резьбу и прижимает внешнюю стенку экрана к основному материалу.
Анкеры для защитных экранов обычно бывают короткими или длинными в зависимости от диаметра болта, входящего в анкер. В большинстве случаев длинный анкерный щиток обеспечивает лучшую прочность крепления в более мягких и менее плотных материалах основания, в то время как более короткий анкерный щиток лучше всего работает в более твердых или плотных материалах основания, таких как кирпичная кладка, где он может помочь сократить время сверления.
Пара дополнительных советов относительно анкеров для защитных экранов:
- Благодаря гибкости клина из мягкого металла анкерные болты для защитных экранов хорошо работают в ситуациях, когда зацеп может подвергаться вибрации.
- При сверлении отверстия для анкерного щита имейте в виду, что правильный размер отверстия обязателен. Щит просто будет вращаться в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен ударами молота.
7. Анкеры с разъемным приводом : Упругий состав цельного анкера с разъемным приводом является источником его удерживающей способности. Изготовленные из прочной углеродистой стали, разъемные приводы представляют собой охватываемые анкеры с расширенным основанием, которое разрезается. В то время как разъемное основание сжимается, когда анкер забивается в предварительно просверленное отверстие, оно поддерживает направленное наружу давление на стенки отверстия, придавая разъемному приводному анкеру удерживающую силу.
Дополнительные советы по установке разъемных анкеров:
- Размер отверстия должен быть равен диаметру основания анкера. Анкеры с разъемным приводом
- предназначены для легкой анкеровки к бетону, кирпичу или блокам.
См. приведенную ниже таблицу, которая поможет вам выбрать лучший анкер для бетона для вашего проекта.
V = Очень подходит M = Может подойти
Тип материала | Бетон Soilis | Пустотелый бетонный блок | Блок, заполненный цементным раствором | Кирпич | Миномет |
---|---|---|---|---|---|
Клиновой анкер | В | М | |||
Втулочный анкер | В | В | В | В | В |
Вставной анкер | В | М | |||
Анкер с крепежным винтом | М | В | М | В | В |
Анкерный шуруп | В | В | В | В | |
Одинарный распорный анкер | М | М | В | В | В |
Двойной распорный анкер | М | М | В | В | В |
Другие соображения при выборе подходящего анкера для бетона
Ржавчина и коррозия при случайных влажных условиях на открытом воздухе. Оцинкованные анкеры можно использовать на открытом воздухе, но со временем они ржавеют. Для сухих внутренних помещений достаточно стандартных оцинкованных анкеров.
Требования к нагрузке
Нагрузка состоит из давления на бетон относительно прикрепленного к нему элемента. Анкер должен выдерживать такие нагрузки, как сдвиг и растяжение. Все, что прикреплено к бетону, несет вес, называемый «нагрузкой». Приведенная ниже таблица предназначена для общего ознакомления со значениями нагрузки и должна использоваться в сочетании с конкретными данными о нагрузке от производителя крепежа.
Значения предельной нагрузки в бетоне с давлением 2000 фунтов на кв. дюйм
Размер | Мин. Закрепление | Сверло | Выдвижной элемент (фунты) | Сдвиг (фунты) |
---|---|---|---|---|
1/4″ | 1-1/8″ | 1/4″ | 877 | 1082 |
5/16″ | 1-1/8″ | 5/16″ | 892 | 1156 |
3/8″ | 1-1/2″ | 3/8″ | 1525 | 3238 |
1/2″ | 2-1/4 дюйма | 1/2″ | 2999 | 5564 |
5/8 дюйма | 2-3/4″ | 5/8″ | 3749 | 6198 |
3/4″ | 3-1/4 | 3/4″ | 4978 | 9378 |
7/8″ | 3-7/8″ | 7/8″ | 6294 | 13687 |
1″ | 4-1/2 дюйма | 1″ | 7329 | 17712 |
1-1/4 дюйма | 5-1/2″ | 1-1/4 дюйма | 13162 | 24206 |
Гири
Как правило, меньшие по весу объекты можно крепить с помощью крепежных деталей диаметром 3/16 дюйма и 1/4 дюйма. Для предметов среднего веса достаточно крепежных деталей диаметром ⅜», 1/2″ или ⅝», в то время как крепежные детали диаметром ⅝», ¾» или 1″ лучше всего подходят для тяжелых предметов.
Анкеры и крепежные детали для бетона могут использоваться в различных бетонных работах и проектах. Перед установкой любых бетонных анкеров важно знать различия между бетонными анкерами и их применением, чтобы вы могли выбрать лучший для работы.
Соответствие требованиям и пригодность продукта
Информация о продукте, содержащаяся в данном руководстве, предназначена только для общих информационных целей. Такие заявления о продукте не являются рекомендацией продукта или заявлением относительно уместности, точности, полноты, правильности или актуальности предоставленной информации. Информация, представленная в этом руководстве, не заменяет использование вами каких-либо инструкций производителя, технических руководств по продукту или других доступных вам профессиональных ресурсов или консультантов. Всегда читайте, понимайте и следуйте всем инструкциям производителя.
Что такое анкерный болт? Типы анкерных болтов, применение, использование и выбор [с иллюстрациями]
Анкерный болт ВведениеЧто такое анкерный болт? Типы анкерных болтов, применение, использование и выбор [с иллюстрациями]: – Анкерные болты присоединяют и закрепляют конструктивные элементы или компоненты к прочным конструкциям. Как правило, анкерные болты используются для крепления салазок, крепежа и элементов конструкции к бетону. Один конец анкерных болтов вживляется в бетон, а противоположный конец остается открытым или открытым. Открытый конец обычно имеет резьбу для крепления элементов конструкции или оборудования. ( Типы болтов )
Что такое анкерный болт? Анкерные болты предназначены для крепления конструктивных элементов или компонентов к бетону. Во многих отраслях промышленности анкерные болты обычно используются для прикрепления стали к бетону. Один конец ввинчивается в бетон, а противоположный конец имеет резьбу для крепления основной опоры. Механический крепеж, который соединяет многочисленные объекты с бетонной поверхностью, известен как анкерный болт. Инженер-строитель или специалисты часто используют эти сверхпрочные крепежные детали. Анкерные болты имеют особую конструкцию, которая удерживает оборудование и конструкции на месте.
В момент, когда вы подключаете или соединяете часть оборудования с бетоном, она должна держаться всю жизнь. По этой причине очень важно выбрать правильные анкерные болты для вашего применения. Есть много вопросов, которые следует учитывать при выборе анкерного болта для крепления объекта к прочной конструкции. Выбор правильного анкерного болта зависит от нескольких элементов.
При выборе анкерных болтов следует учитывать некоторые важные или фундаментальные факторы:
- Размер отверстия под анкерный болт: По мере увеличения диаметра или расстояния увеличивается несущая способность.
- Длина анкерного болта: Чем глубже заделка в бетоне, тем более примечательной является большая несущая способность. Эффективная или мощная длина заделки должна быть больше (4*d) или 2.
- Основной материал объекта.
- Естественные условия конструкции
- Максимальное усилие или вес, который может выдержать анкер
- Тип нагрузки: Удерживающая способность анкерных болтов уменьшается или снижается при вибрационных и ударных нагрузках.
- Прочность материала анкерного болта.
- Тип или сорт бетона
- Размер и положение арматуры
- Идеальный внешний вид готового изделия
- Расстояние между анкерами, необходимое или требование.
В зависимости от необходимости установки анкерные болты, используемые на промышленных предприятиях, подразделяются на следующие две группы:
- Залитые анкерные болты и
- Закладные анкерные болты

Анкерные болты монолитного типа снова объединены в разные группы. Наиболее широко распространенными типами закладных анкерных болтов являются:

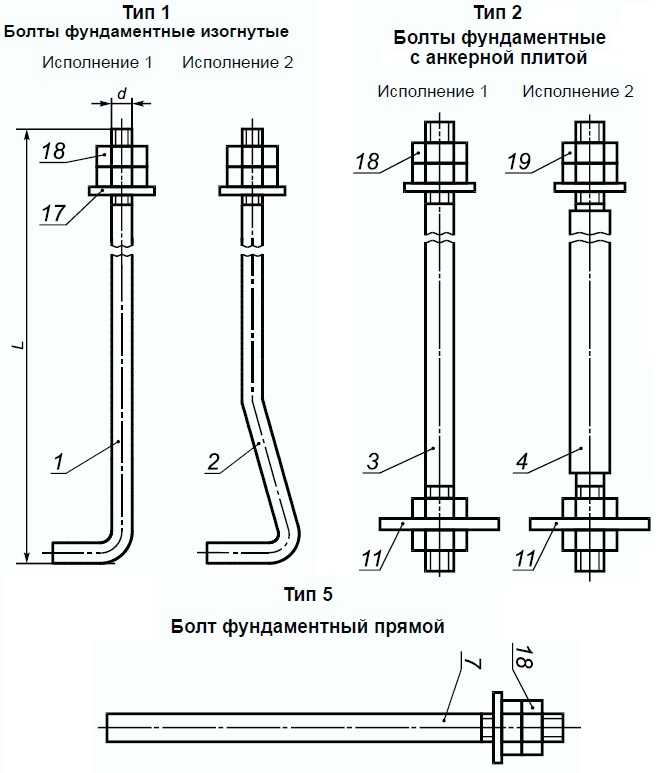

1. Анкерные болты с изогнутыми стержнями : (Типы анкерных болтов) Анкерные болты с изогнутыми стержнямиВ основном это стальные стержни или изогнутые стержни. в ту или иную форму L или J. Эти типы анкерных болтов имеют резьбу с одной стороны, а другой изогнутый конец заделан в бетон. J-образные и L-образные анкерные болты очень распространены в указателях, валах, тяжелом оборудовании, инструментах и других стальных конструкциях.
2. Вставные анкерные болты : ( Типы анкерных болтов ) Вставные анкерные болты Вставные болты довольно простые и простые. В момент, когда бетонная секция мокрая, в смесь заделывается или вставляется завинчивающаяся пробкой оболочка, удерживая ее на одном уровне с поверхностью плиты, чтобы вставить или закрепить соответствующий болт, когда смесь или комбинация высохнет.
Похожие на стандартные вставные анкеры, анкерные болты с гильзами в основном используются в кирпичах и имеют большую длину вытягивания.
4. Анкерные болты с головкой : ( Типы анкерных болтов ) Анкерные болты с головкой Анкерные болты с головкой имеют кованую шестигранную или квадратную головку с одной стороны, которая имплантирована или заделана в бетон. Эти болты имеют кованую головку с одной стороны, обычно имеющую шестигранную или квадратную головку. Головка упирается в бетон. Если к каждой стороне болта приваривается металлическая пластина, они классифицируются как пластинчатые анкеры. Эти пластинчатые анкеры по-прежнему классифицируются как анкерные болты с головкой. Крепежи такого типа придают или обеспечивают достойный вид поверхности без растягивающейся гайки и крепежа.
Пластинчатые болты обычно представляют собой Т-образный болт, устанавливаемый вверх дном во влажный бетон. Т-образный конец этих болтов или креплений снабжен штопором для установки гайки и круглой пластины. Этот тип анкерного болта иначе называется двусторонним стержнем с пластиной. Пластина обычно приваривается к анкерному болту или в бетон вживляется гайка.
6. Клиновые болты : (Типы анкерных болтов) Клиновые болтыПо сути представляют собой круглые стержни с резьбой на одной стороне и «закрученными» с другой. Термин «клин» означает многочисленные углубления, сделанные на стержне для лучшего сцепления с бетоном. Этот тип анкерных болтов обычно используется при строительстве и разработке ферм и опор
B) Анкерные болты после установки Анкерные болты после установки устанавливаются после того, как бетон был предварительно уложен на площадке. . В этом типе анкерного болта необходимо просверлить отверстие или отверстие в этой бетонной поверхности и установить винт. Ниже приведены некоторые распространенные анкерные болты, устанавливаемые после установки:
Этот тип анкерного болта очень похож на пластиковые настенные анкеры и довольно прост в установке. В каркасе крепления стягивающего винта используется металлическая оболочка, которая удлиняется или расширяется, когда в нее встраивается стягивающий винт.
2. Крыло шарнирного соединения : ( Типы анкерных болтов ) Крыло шарнирного соединения Крыло шарнирного соединения хорошо подходит для работы с полой или пустой стеной. Этот тип анкерного болта имеет длинный штопорный болт с поворотным крыльчатым механизмом. Оба они встроены через предварительно просверленное отверстие для комбинации. Крылья расширяются или расширяются после прохождения через отверстие. Они используются для удержания меньших весов.
Выглядящие как специальные гвозди, штифты для отбойного молотка используются для крепления тонких или изящных материалов к бетону. Анкер содержит тонкую или тонкую металлическую оболочку для вставки в пол перед заполнением или нагрузкой штифтом с молотком.
4. Двойной расширительный щит : ( Типы анкерных болтов ) Двойной расширительный щитДвойной или двойной анкерный болт расширительного щита использует две параллельные фокусные точки расширения внутри обычной защищенной анкерной точки. Этот тип анкерного болта удваивает контакт между оболочкой и материалом, что, в свою очередь, снижает давление в каждой точке.
5. Клиновой анкерный болт : ( Типы анкерных болтов ) Клиновой анкерный болт Клиновой анкерный болт представляет собой особый болт с подвижным клиновым устройством в основании. По этим линиям анкерные болты данного типа фиксируются вверх по направлению к крепежной гайке, а гайка крепится опускаясь к уровню поверхности. В зависимости от принципа работы анкерные болты делятся на два типа. Они перечислены ниже: –
Используйте силу трения или мощность, чтобы зафиксироваться на месте. При установке механические анкерные болты расширяются, прочно захватывая основной материал и выступая в качестве анкера.
( ii) Химические анкерные болты Химические анкерные болты обеспечивают большую приспособляемость и гибкость по сравнению с механическими анкерными болтами. В этом случае смола заливается в отверстие перед вставкой шпильки. Химическая смола заполняет все неровности отверстия и делает его водонепроницаемым и непроницаемым. Соединение, производимое химическими анкерными болтами, более заземлено, чем базовые материалы.
Some examples of chemical anchor bolts are:
- Polyester chemical anchors
- Vinylester chemical anchors
- Epoxy acrylate chemical anchors
- Pure epoxy standard anchors
- Resin anchors
- Chemical threaded anchor rods
- Powder-actuated anchors
- Гибридные химические анкеры
Эти типы анкеров представляют собой стержни с двумя концами с пластинчатой шайбой на одной стороне. Пластина часто приваривается к самому анкерному болту или приваривается к гайке, залитой в бетон. Пластинчатые болты широко используются при возведении сегментов уличных знаков, фонарных столбов и различных конструкций.
Применение анкерных болтовАнкерные болты крепят и соединяют несущие и ненесущие детали с бетоном. Они используются практически во всех сферах. Анкерные болты в основном используются в следующих отраслях промышленности: –
- Для ремонта или крепления различных частей оборудования, вспомогательных сооружений и других конструктивных элементов в химической, нефтехимической и нефтегазовой промышленности.
- Энергетика и сталелитейная промышленность
- Строительная промышленность.
- Заводы железнодорожной и авиационной промышленности и Трубопроводные предприятия.
- Фармацевтические и пищевые предприятия.
- Атомная промышленность.
Любая из сопутствующих ситуаций может привести к выходу из строя анкерных болтов:
- Растягивающие нагрузки вызывают разрушение стали анкерного болта, вытягивание из отверстия и другие проблемы.
- Разрушение бетонных краев, разрушение стали и разрушение отбойника — все это примеры сдвигающих нагрузок.
- Из-за комбинированного или совместного воздействия растягивающих и сдвигающих нагрузок.
- Анкерный болт представляет собой разновидность болтового соединения, кроме того, существует несколько типов болтовых звеньев.
- Анкерный болт заключается в том, что часть винта, а также бетонный основной материал не могут быть разделены или разделены какой-либо формой обработки. Съемная просто гайка: и болт, гайка отвинчивается от болта, и эти два компонента можно разделить. Это съемная ассоциация.
- Анкерный болт — постанкерная инновация, нужно сначала просверлить или рассверлить, после этого вкрутить в шуруп для крепления; болты предварительно сформированы.
- Головка или вершина анкерного болта скрыта или скрыта в бетонном основании изделия, а головка болта вынесена наружу. Анкерный болт и болт суммируются: анкерный болт — это только один из типов ассоциации болта.
Конструкции и конфигурация анкерных болтов включают болт, проходящий через крепление. Длина болта, проходящего через него, зависит от того, как часто его нужно затягивать и от того, как гайка располагалась в бетоне до установки болта. Для законченного вида используйте анкерный болт с одинаковой головкой. Гильзовые анкеры с плоской или круглой головкой имеют гладкие головки, которые выступают из места установки и выглядят цельными. Вы также можете использовать анкеры с внутренней резьбой, например, одиночные и двойные удлинители, анкеры с крепежными винтами или вставные анкеры, чтобы добиться аналогичного эффекта.
Принимая во внимание вес нагрузки, которую должны выдерживать анкеры, важно понимать, что болт является наиболее уязвимым соединением в прочном основном каркасе. В связи с этим определите необходимое расстояние поперек собранного анкерного болта в зависимости от удерживаемого веса. Самые прочные и глубокие анкерные болты с наибольшим диаметром подходят для тяжелых грузов, прикрепленных к бетону.
(A) Вибрационная нагрузка Оборудование, прикрепленное к бетону, испытывает те же вибрации, что и оборудование во время работы. Товарный знак вибрации оборудования требует автономной оценки перед установкой. Вибрационные конструкции включают в себя насосы, двигатели, вентиляторы, движущиеся ремни или даже вывески, развевающиеся на ветру.
Анкерный болт передает приложенные к нему усилия сдвига и напряжения за счет трения, однако, если он ослабнет из-за непрерывной вибрации, его удерживающая способность уменьшится. В таких случаях следует использовать более заземленный, больший и более глубокий анкерный болт.
(B) Ударная нагрузкаЛюбое оборудование, закрепленное на бетоне при ударной нагрузке, должно выдерживать изменения нагрузки в течение неопределенного периода времени. Типичной иллюстрацией ударной нагрузки может быть бампер на причале. Поскольку механические анкеры могут обеспечивать значения удержания с учетом трения болта о стенки отверстия, при условии, что трение нарушено, значение удержания будет уменьшаться. Ударные нагрузки могут постепенно ослабить анкерные болты в течение длительного времени.
Заключение При выборе правильного анкерного болта для вашего применения существует множество характеристик.
