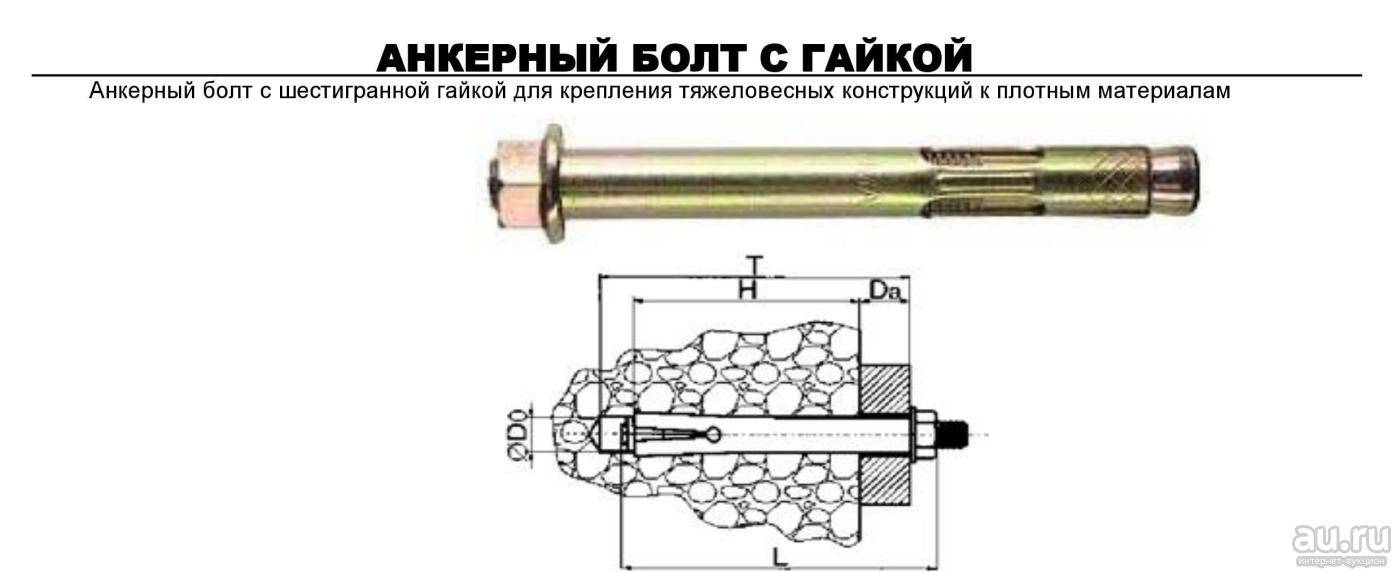

Болт анкерный обозначение: Анкера для бетона: размеры, виды, характеристики
Примеры условного обозначения высокопрочного крепежа и размеры высокопрочного крепежа по ГОСТ
Примеры условного обозначения анкерного фундаментного болта и размеры фундаментных болтов ГОСТ 24379.1-80
Пример условного обозначения болта типа 1, исполнения 1, диаметром резьбы d = 20 мм, длиной L = 1000 мм, со шпилькой из стали марки ВСт3пс2:
БОЛТ 1.1.М20×1000.ВСт3пс2 ГОСТ 24379.1-80
Пример условного обозначения болта типа 4, исполнения 2, диаметром резьбы d = 100 мм, с мелким шагом резьбы 6 мм, длиной L = 2500 мм, со шпилькой из стали марки 09Г2С-6:
БОЛТ 4.2.М100x6x2500 09Г2С-6 ГОСТ 24379.1-80
Другие варианты условного обозначения фундаментных болтов:
Болт 1.1.М24×900 09Г2С ГОСТ 24379.1-80
Болт 1.2.М30×1000 09Г2С ГОСТ 24379.1-80
Болт 2.1.М36×1120 09Г2С ГОСТ 24379.1-80
Болт 2.2.М56×1400 09Г2С ГОСТ 24379.1-80
Болт 2.3.М100×3500 09Г2С ГОСТ 24379.1-80
Болт 3.
1.М42×1200 09Г2С ГОСТ 24379.1-80
Болт 3.2.М64×2000 09Г2С ГОСТ 24379.1-80
Болт 4.1.М30×1500 09Г2С ГОСТ 24379.1-80
Болт 4.2.М56×1800 09Г2С ГОСТ 24379.1-80
Болт 4.3.М72×2300 09Г2С ГОСТ 24379.1-80
Болт 5.М20×500 09Г2С ГОСТ 24379.1-80
Болт 6.1.М12×450 09Г2С ГОСТ 24379.1-80
Болт 6.2.М16×600 09Г2С ГОСТ 24379.1-80
Болт 6.3.М20×710 09Г2С ГОСТ 24379.1-80
Неправильные варианты условного обозначения фундаментных болтов:
Анкер Болт 1.1 М16*500
анкер болт 1.2М20*800
анкер м20*400
анкер М24
анкер м24*250
анкер М30
Анкерные болты 20*600
анкерные болты М16 х500
анкерные болты м20х250
анкерный болт 16
анкерный болт 2.1 М30
анкерный болт м12х300
анкерный болт м12х800
анкерный болт М16*300
анкерный БОЛТ М20х400
болт 1,1м 20*600
болт 1.1
болт 1.1 16 х600
болт 1.1 m16х710
Болт 1.
1 М12 х 450 ГОСТ 24379.1-80
Болт 1.1 М12 х 500 ГОСТ 24379.1-80
Болт 1.1 М12 х 550 ГОСТ 24379.1-80
Болт 1.1 М12 х 800 ГОСТ 24379.1-80
Болт 1.1 М16 х 250 ГОСТ 24379.1-80
Болт 1.1 М16 х 500 ГОСТ 24379.1-80
Болт 1.1 М16 х 550 ГОСТ 24379.1-80
Болт 1.1 М16х200 ГОСТ 24379.1-80
болт 1.1 М20
Болт 1.1 М20 х 450 ГОСТ 24379.1-80
Болт 1.1 М20 х 500 ГОСТ 24379.1-80
Болт 1.1 М20 х 550 ГОСТ 24379.1-80
БОЛТ 1.1 М20х430 ГОСТ 24379.1-80
Болт 1.1 М20х710 ГОСТ 24379.1-80
Болт 1.1 М24 х 510 ГОСТ 24379.1-80
Болт 1.1 М24 х1120 ГОСТ 24379.1-80
Болт 1.1 М24х1120 ГОСТ 24379.1-80
болт 1.1 м24х620
болт 1.1 М24х800
болт 1.1 м24х900
Болт 1.1 М30 х 900 ГОСТ 24379.1-80
болт 1.1 М30х1200
Болт 1.1 М30х1250 ГОСТ 24379.1-80
Болт 1.1 М30х850
Болт 1.1 М36 х1500 ГОСТ 24379.1-80
Болт 1.1 М36х1500 ГОСТ 24379.1-80
болт 1.1.М24 по ГОСТ 24379.
Болт 1.1М20х600
Болт 1.1М20х710
болт 1.1М36А250
БОЛТ 1.1М42х1400 ГОСТ 24379.1-80
БОЛТ 1.1М42х1600 ГОСТ 24379.1
БОЛТ 1.1М48х1600 ГОСТ 24379.1
Болт 1.2 М12 х 300 ГОСТ 24379.1-80
Болт 1.2 М12 х 400 ГОСТ 24379.1-80
Болт 1.2 М20 х 400 ГОСТ 24379.1-80
Болт 1.2 М24 х 600 ГОСТ 24379.1-80
Болт 1.2 М30 х 710 ГОСТ 24379.1-80
Болт 1-1 М30х1200 ГОСТ 24379. 1-80
Болт 1-2 М16х300 ГОСТ 24379.1-80
Болт 1-2 М24х600 ГОСТ 24379.1-80
Болт 1-2 М24х800 ГОСТ 24379.1-80
Болт 16 х 450 ГОСТ 24379.1-80
Болт 16 х 750 ГОСТ 24379.1-80
болт 2.1 М24х600
Болт 2.1 М30 х 710 ГОСТ 24379.1-80
болт 2.1 М30х710
болт 2.1 М36х1450
болт 2.1М30х710
болт 2.1М56х1320
БОЛТ 2.2 М72х1600 ГОСТ 24379.1-80
БОЛТ 2.2 М72х1900 ГОСТ 24379.1-80
Болт 20 х 1280 ГОСТ 24379.1-80
Болт 20 х 300 ГОСТ 24379.1-80
Болт 20 х 500 ГОСТ 24379.
1-80
Болт 20 х 600 ГОСТ 24379.1-80
Болт 20 х 900
Болт 24 х 1000 ГОСТ 24379.1-80
Болт 24 х 350 ГОСТ 24379.1-80
Болт 24 х 420 ГОСТ 24379.1-80
Болт 24 х 500 ГОСТ 24379.1-80
Болт 24 х 700 ГОСТ 24379.1-80
Болт 24 х1000 ГОСТ 24379.1-80
Болт 24 х1120 ГОСТ 24379.1-80
Болт 24 х1250 ГОСТ 24379.1-80
Болт 30 х 300 ГОСТ 24379.1-80
Болт 30 х 450 ГОСТ 24379.1-80
Болт 30 х 500 ГОСТ 24379.1-80
Болт 30 х 740 ГОСТ 24379.1-80
Болт 30 х1000 ГОСТ 24379.1-80
Болт 30 х1000 ГОСТ 24379.1-80
Болт 30 х1250 ГОСТ 24379.1-80
Болт 30 х1250 ГОСТ 24379.1-80
Болт 30 х1500 ГОСТ 24379.1-80
БОЛТ 30х1000 ГОСТ 24379.1-80
Болт 36 х 750 ГОСТ 24379.1-80
Болт 36 х 900 ГОСТ 24379.1-80
Болт 36 х1320 ГОСТ 24379.1-80
Болт 36 х1600 ГОСТ 24379.1-80
Болт 36 х750 ГОСТ 24379.1-80
Болт 42 х1320 ГОСТ 24379..jpg)
Болт 42 х1320 ГОСТ 24379.1-80
Болт 42 х1500 ГОСТ 24379.1-80
Болт 42 х1500 ГОСТ 24379.1-80
Болт 48 х 1000 ГОСТ 24379.1-80
Болт 48 х1500 ГОСТ 24379.1-80
Болт 5 М12 х 250 ГОСТ 24379.1-80
болт 6.1
Болт 6.1 М12 х 250 ГОСТ 24379.1-80
Болт 6.1 М12 х 300 ГОСТ 24379.1-80
Болт 6.1 М12 х 350 ГОСТ 24379.1-80
Болт 6.1 М12 х 400 ГОСТ 24379.1-80
Болт 6.1 М16 х 250 ГОСТ 24379.1-80
Болт 6.1 М16 х 300 ГОСТ 24379.1-80
Болт 6.1 М16 х 350 ГОСТ 24379.1-80
Болт 6.1 М20 х 250 ГОСТ 24379.1-80
Болт 6.1 М24 х 200 ГОСТ 24379.1-80
Болт 6.1 М24 х 310 ГОСТ 24379.1-80
Болт 6.1 М30 х 400 ГОСТ 24379.1-80
Болт 6.1 М36 х 550 ГОСТ 24379.1-80
Болт 6.1 М48 х 450 ГОСТ 24379.1-80
болт анкерный 1.1
болт анкерный М24
болт м 20 х 900
болт М 20х900
болт М12 150 ГОСТ 24379.1-80
БОЛТ М12х300 ГОСТ 24379.1
БОЛТ М16х1250 ГОСТ24379.
1-80
БОЛТ М16х200 ГОСТ 24379.1-80
болт м16х300
болт М16х300
БОЛТ М16х300 ГОСТ 24379.1
БОЛТ М16х400 ГОСТ24379.1-80
БОЛТ М16х500 ГОСТ 243791-80
БОЛТ М16х600 ГОСТ 24379.1
БОЛТ М16х600 ГОСТ 243791-80
БОЛТ М16х710 ГОСТ24379.1-80
БОЛТ М20х300 ГОСТ 24379.1
БОЛТ М20х350
БОЛТ М20х400 ГОСТ 24379
БОЛТ М20х460 ГОСТ 24379
БОЛТ М20х500 ГОСТ24379.1-80
БОЛТ М20х710 ГОСТ 24379.1-80
болт М20х800
БОЛТ М20х800 ГОСТ 24379.1-80
БОЛТ М20х800 ГОСТ 24379.1-80
болт м24*900
БОЛТ М24х1000 ГОСТ24379.1-80
болт М24х1120
БОЛТ М24х1250 ГОСТ 24379.1-80
БОЛТ М24х400 ГОСТ 24379
БОЛТ М24х550 ГОСТ 24379.5
БОЛТ М24х600
БОЛТ М24х600
БОЛТ М24х710 ГОСТ 24379
БОЛТ М24х710 ГОСТ 243791-80
БОЛТ М24х760 ГОСТ 243791-80
БОЛТ М24х800 ГОСТ 24379.1-80
БОЛТ М24х800 ГОСТ 24379.1-80
БОЛТ М24х875
БОЛТ М24х875 ГОСТ24379.
1-80
БОЛТ М24х900 ГОСТ 24379
Болт М30 х 800 ГОСТ 24379.1-80
БОЛТ М30х1120 ГОСТ 24379
БОЛТ М30х1200 ГОСТ 24379.1-80
БОЛТ М30х1250 ГОСТ 24379.1-80
БОЛТ М30х800 ГОСТ 24379.1-80
БОЛТ М30х800 ГОСТ 24379.1-80
БОЛТ М36х1000 ГОСТ 24379.1-80
БОЛТ М36х1120
БОЛТ М36х1250 ГОСТ 243791-80
БОЛТ М36х1320 ГОСТ 24379
БОЛТ М42х600 ГОСТ 24379.1
БОЛТ М64х1415 ГОСТ24379.1-80
Болт фундаментный 1.1 М20х800 ГОСТ 24379.1-80
Болт фундаментный 1.1 М24х800 ГОСТ 24379.1-80
болт фундаментный 1.1.м20*800
болт фундаментный 2.1 М30х710
болт фундаментный гост 24379.1-80
болт1.1 М42х1600
Фундаментные болты М16х500
фундаментный болт м20
Нравится
Твитнуть
Болты анкерные (фундаментные) — Союз ДСК
Болты фундаментные представляют из себя комплект крепежа, состоящий из шпильки с гайками, шайбами, а также, в отдельных случаях, с анкерной плитой.
Болты фундаментные во многих случаях используются в комплекте с анкерной плитой, поэтому фундаментные болты еще иногда называют анкерные болты или просто анкера. В зависимости от потребности и пожелания заказчика, Наша компания поставляет фундаментные болты (анкерные болты) в различных комплектах, т.е. это может быть просто шпилька, или шпилька с любым количеством гаек, шайб и анкерных плит, а также гайки, шайбы и анкерные плиты в отдельности.
Анкерные болты (анкера) изготавливаются по ГОСТ 24379.1-80. Болты по ГОСТ 24379.1-80 могут быть изготовлены в 6-ти различных типах. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждый из 6-ти типов фундаментных болтов по ГОСТ 24379.1-80:
| Тип 1 Болты фундаментные изогнутые | Тип 2 Болты фундаментные с анкерной плитой | Тип 3 Болты фундаментные составные |
|---|---|---|
| Исполнение 1 Исполнение 2 | Исполнение 1 Исполнение 2 Исполнение 3 | Исполнение 1 Исполнение 2 |
| Тип 4 Болты фундаментные съемные | Тип 5 Болт фундаментный прямой | Тип 6 Болты фундаментные с коническим концом |
| Исполнение 1 Исполнение 2 Исполнение 3 | Исполнение 1 | Исполнение 1 Исполнение 2 Исполнение 3 |
Из схематичного изображения, приведенного выше, видно, что:
- Болты фундаментные по типу 1 – это болты фундаментные изогнутые
- Болты фундаментные по типу 2 – это болты фундаментные с анкерной плитой
- Болты фундаментные по типу 3 – это болты фундаментные составные
- Болты фундаментные по типу 4 – это болты фундаментные съемные
- Болты фундаментные по типу 5 – это болты фундаментные прямые
- Болты фундаментные по типу 6 – это болты фундаментные с коническим концом.
Каждый из шести вышеприведенных типов анкерных болтов, за исключением болтов анкерных по типу 5, в свою очередь, может быть изготовлен в нескольких исполнениях. Болты фундаментные по ГОСТ 24379.1-80 имеют диаметр от 12 мм, до 140 мм, а их длина варьируется от 150 мм до 5000 мм.
Ниже приведен пример условного обозначения болтов фундаментных:
Болт фундаментный (анкерный болт) типа 1, исполнения 1, диаметром резьбы d=20 мм, длиной L=800 мм со шпилькой из стали марки 09г2с:
Болт 1.1М20х800 ст.09г2с ГОСТ 24379.1-80
Болт фундаментный (анкерный болт) типа 4, исполнения 2, диаметром резьбы d=100 мм, с мелким шагом резьбы 6мм, длиной 1900 мм из стали марки 20:
Болт 4.2М100х6х1900 ст.20 ГОСТ 24379.1-80
Фундаментные болты могут быть изготовлены с различными покрытиями. Наиболее популярное покрытие анкерных болтов — это оцинковка. Болты фундаментные оцинкованные меньше подвержены коррозии и дольше остаются в хорошем состоянии.
Оцинковка может быть различной толщины, но, наша компания поставляет фундаментные болты оцинкованные с толщиной оцинковки в двух вариантах — 6мкм и 9мкм. Болты анкерные оцинкованные стоят немного дороже чем болты анкерные черные, но они могут эксплуатироваться в более жестких условиях. Процесс оцинковки очень прост и быстр, в тоже время оцинкованные фундаментные болты ничем не уступают болтам фундаментным с различными другими покрытиями, поэтому болты фундаментные оцинкованные получили широкое применение среди потребителей, использующих такие болты во влажной среде, или среде, не защищенной от влияния погодных условий.
Ниже приведен пример условного обозначения болтов фундаментных оцинкованных по ГОСТ 24379.1-80:
Болт фундаментный оцинкованный типа 3, исполнения 2, диаметром резьбы d=24мм, длиной L=800мм со шпилькой из стали марки 20:
Болт 3.2М24х800.019 ст.20 ГОСТ 24379.1-80
Т.е. из примера условного обозначения видно, что оцинковка обозначается комбинацией цифр – 01, плюс ее толщина.
Если Вам требуются остальные характеристики болтов фундаментных, изготовленных по ГОСТ 24379.1-80, такие как: вес, шаг резьбы и др., то вы можете посмотреть их, скачав ГОСТ 24379.1-80 с нашего сайта.
Пользуясь ГОСТ 24379.1-80 на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в них указан вес всех существующих болтов фундаментных по ГОСТ 24379.1-80.
Наша компания может поставлять фундаментные болты (анкерные болты) из различных марок стали, таких как: сталь 20, 35, 40х и 09г2с (болты фундаментные стальные, болты фундаментные оцинкованные и д.р.
На все болты фундаментные (болты анкерные), поставляемые нашей компанией, выдаются паспорта качества.
Возможно изготовление болтов фундаментных других диаметров и из других марок стали, а также по чертежам и эскизам заказчика (нестандартные фундаментные болты). Нестандартные фундаментные болты – это болты не попадающие под ГОСТ 24379.1-80. Для того, чтобы заказать нестандартные фундаментные болты Вам потребуется выслать чертеж или эскиз такого болта со всеми необходимыми размерами.
Если у вас остались вопросы, связанные с болтами фундаментными, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377
Изготавливаемая продукция: Болты анкерные (фундаментные) ГОСТ 24379.1-80
Техническая информация и спецификации ASTM
Перейти к:
- Таблица прочности оцинкованных анкерных болтов
- Связанные спецификации ASTM
Таблица прочности оцинкованных анкерных болтов
Оцинкованные анкерные болты заказываются в соответствии с различными спецификациями ASTM. Наиболее распространенным в настоящее время является F1554, который соответствует спецификации анкерных болтов ASTM.
| Маркировка класса | Спецификация | Номинальный размер (дюймы) | Механические свойства | ||||
|---|---|---|---|---|---|---|---|
Доказательство
Нагрузка
Мин.
(фунтов на квадратный дюйм) |
Выход Сила Мин. (фунтов на квадратный дюйм) | Растяжение Сила Мин. (фунтов на квадратный дюйм) | Удлинение % мин. | РА % мин. | |||
| Один конец Синий |
Ф1554 36 класс | 1 ⁄ 2 ” – 4″ | — | 36 | 58 мин. 80 макс | 23 | 40 |
| Односторонняя желтая |
Ф1554 55 класс | 1 ⁄ 2 ” – 2″ | — | 55 | 75 мин. 95 макс | 21 | 30 |
| 2 1 ⁄ 4 «- 2 1 ⁄ 2 » | 21 | 30 | |||||
| 2 3 ⁄ 4 ” – 3″ | 21 | 30 | |||||
| 3 1 ⁄ 4 ” – 4″ | 21 | 30 | |||||
| А193/А320 Оценка В8 Класс 1 | Нет ограничений | — | 30 | 75 | 30 | 50 | |
| А193/А320 Марка Б8М | |||||||
| А449 Тип 1 | 1 ⁄ 4 ” – 1″1 1 ⁄ 8 ” – 1 1 ⁄ 2 “1 900 47 5 ⁄ 8 ” – 3″ | 857 455 | 928 158 | 12 010 590 | 14 | 35 | |
| А193 Марка В7 | 1 ⁄ 4 ” – 2 1 ⁄ 2 “2 5 ⁄ 8 ” – 4″4 1 90 048 ⁄ 8 ” – 7″ | — | 1 059 575 | 125 115 100 | 161 618 | 505 050 | |
| А354 Марка БК | 1 ⁄ 4 ” – 2 1 ⁄ 2 “2 5 ⁄ 8 ” – 4″ 9004 3 | 10 595 | 10 994 | 125 115 | 1 616 | 5 045 | |
| Один конец Красный |
Ф1554 105 класс | 1 ⁄ 2 ” – 3″ | — | 105 | 125 мин.
150 макс |
15 | 45 |
| А320 Марка L7 | 1 ⁄ 4 ” – 2 1 ⁄ 2 “ | — | 105 | 125 | 16 | 50 | |
| А354 Марка БД | 1 ⁄ 4 ” – 2 1 ⁄ 2 “2 5 ⁄ 8 ” – 4″ 9004 3 | 120 105 | 130 115 | 150 140 | 14 | 40 | |
Спецификации ASTM
| Ф1554 | ASTM F1554 был разработан специально для анкерных болтов и является наиболее широко используемой спецификацией для этого применения. Эта спецификация включает 3 класса анкерных болтов, включая класс 36, 55 и 105. Класс соответствует минимальному пределу текучести анкерного болта. |
|---|---|
| А307 | Маркакласса C спецификации A307 ранее относилась к анкерным болтам, но в 2007 году была заменена классом F1554 36. Теоретически марки A и B можно использовать в качестве анкерных болтов, но технически они не являются спецификациями анкерных болтов. Для анкерных болтов из мягкой стали с аналогичными требованиями к химическому составу и прочности следует рассматривать F1554, класс 36. |
| А449 | Это закаленный и отпущенный болт средней прочности, используемый для общего применения, включая анкерные болты. Изготавливается из среднеуглеродистой или легированной стали и термообрабатывается до необходимой прочности. |
| А325 | Хотя эта спецификация иногда указывается для анкерных болтов, технически это тяжелый болт с шестигранной головкой и короткой резьбой, предназначенный для соединений конструкционной стали. Анкерные болты должны быть изготовлены по стандарту A449. Спецификация, которая имеет практически идентичные химические и физические свойства. Раздел 1.5 спецификации A325 ссылается на A449 для анкерных болтов. |
| А354 | Это закаленный и отпущенный болт из легированной стали, термообработанный до необходимой прочности. Есть 2 класса, BC и BD. ASTM не рекомендует использовать цинкование марки BD, поскольку высокая прочность на растяжение делает ее более восприимчивой к водородному охрупчиванию. |
| А193 | Эта спецификация была разработана для работы при высоких температурах или высоком давлении. Наиболее распространенными марками, используемыми для анкерных болтов, являются высокопрочная легированная сталь марки В7 и нержавеющая сталь марок В8 и В8М. |
| А320 | Эта спецификация предназначена для работы при низких температурах. Наиболее распространенными марками, используемыми для анкерных болтов, являются высокопрочная легированная сталь марки L7 и нержавеющая сталь марок B8 и B8M. Анкерные болты класса L7 требуют испытания по Шарпи при температуре -150 градусов по Фаренгейту. |
| F2329 | Эта спецификация ASTM охватывает горячее цинкование болтов, гаек, шайб и других резьбовых деталей. Цинкование ранее охватывалось ASTM A153, но было более определено в F2329. |
Вопросы? Спросите Джессику
Джессика Калебо, торговый представитель Portland Bolt, является экспертом по оцинкованным анкерным болтам. Свяжитесь с Джессикой по телефону, через нашу форму, по электронной почте или через чат если у вас есть вопросы.
О компании Portland Bolt
Этот веб-сайт принадлежит и управляется компанией Portland Bolt and Manufacturing Company. Целью этого сайта является предоставление инженерам, архитекторам, подрядчикам, производителям стали и дистрибьюторам крепежа подробной технической информации, касающейся оцинкованных анкерных болтов.
Пожалуйста, свяжитесь с нами, если у вас есть вопросы, требуется дополнительная информация, требуется ценовое предложение или вы хотите разместить заказ. Для получения дополнительной информации о производственных возможностях Portland Bolt и полном ассортименте продукции посетите сайт www.portlandbolt.com.
— Анкерные стержни
F1554 | А307 | А449 | А354 | А193 | А320 | Ф593 | А36* | A572*
Анкерные стержни могут быть изготовлены практически по любому классу ASTM, за исключением ASTM F3125, который охватывает несколько классов конструкционных болтов. Хотя анкерные стержни могут изготавливаться различных марок, ASTM F1554 является единственной спецификацией, которая конкретно относится к анкерным болтам.
ASTM F1554 Классы 36, 55 и 105
Спецификация F1554 распространяется на анкерные болты, предназначенные для крепления несущих конструкций к бетонному фундаменту. Анкерные болты этого класса могут иметь форму прямого стержня, анкерного болта с кованой головкой или изогнутой конфигурации анкерного болта.
В этой спецификации есть три сорта: 36, 55 или 105. Минимальный предел текучести (тыс.фунтов на кв. дюйм) представлен в номере сорта. Анкерные стержни (или другие конфигурации), которые соответствуют любому из трех классов, имеют цветовую маркировку на конце, который будет выступать из бетона, чтобы легко определить класс, используемый в полевых условиях (класс 36: синий, класс 55: желтый, класс 105: красный ). Постоянное клеймо с символом марки и идентификатором производителя является дополнительным требованием и выполняется по запросу.
F1554 Механические свойства
| Марка | Маркировка | Размер в дюймах | Прочность на растяжение, тыс.фунтов/кв.дюйм | Предел текучести, тыс.фунтов на кв. дюйм мин | Предел текучести, МПа не менее | Удлинн. % мин | РА % мин. |
|---|---|---|---|---|---|---|---|
| 36 | 1 ⁄ 2 — 4 | 58 — 80 | 36 | 248 | 23 | 40 | |
| 55 | 1 ⁄ 2 — 2 | 75 — 95 | 55 | 380 | 21 | 30 | |
| 2 1 ⁄ 4 — 2 1 ⁄ 2 | 75 — 95 | 55 | 380 | 21 | 30 | ||
| 2 3 ⁄ 4 — 3 | 75 — 95 | 55 | 380 | 21 | 30 | ||
| 3 1 ⁄ 4 — 4 | 75 — 95 | 55 | 380 | 21 | 30 | ||
| 105 | 1 ⁄ 2 — 3 | 125 — 150 | 105 | 724 | 15 | 45 | |
|
|||||||
ASTM A307, классы A и B
ASTM A307, класс A
Спецификация A307 изготовлена из круглого прутка из низкоуглеродистой мягкой стали A36 и распространяется на большинство стандартных болтов, представленных на рынке. Обычные отделки включают простой черный цвет, горячее цинкование и оцинкование. В соответствии со спецификацией A307A на одном конце стержня должен быть выбит постоянный символ класса и идентификатор производителя. Требование к штамповке часто игнорируется для всей резьбы, поскольку приложения обычно не являются критическими, и конечный пользователь обычно отрезает стержень до конечной длины в полевых условиях.
A307 Класс A Механические свойства
| Номинальный размер | Механические свойства | Твердость по Роквеллу | |||||
|---|---|---|---|---|---|---|---|
| Пробная нагрузка | Урожайная ул. |
Натяжная ул. | Удлиненный. % | Р.А. % | Мин. | Макс. | |
| 1 ⁄ 4 «- 4» | — | — | 60 тыс.фунтов/кв.дюйм мин | 18 мин | — | В69 | В100 |
ASTM A307, класс B
Эта спецификация распространяется на шпильки с полной резьбой из низкоуглеродистой мягкой стали и тяжелые болты с шестигранной головкой, предназначенные для чугунных фланцевых соединений в трубопроводных системах с чугунными фланцами. В то время как для марки A307 A не требуется максимальная прочность на растяжение, для марки A307 B она есть. Подобно классу A, распространенные варианты отделки включают простой черный цвет, горячее цинкование и оцинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.
A307 Марка B Механические свойства
| Номинальный размер | Механические свойства | Твердость по Роквеллу | |||||
|---|---|---|---|---|---|---|---|
| Пробная нагрузка | Урожайная ул. |
Натяжная ул. | Удлиненный. % | Р.А. % | Мин. | Макс. | |
| 1 ⁄ 4 «- 4» | — | — | 60 мин. 100 макс | 18 | — | В69 | В95 |
ASTM A449
Спецификация A449 – это высокопрочный сорт, изготовленный из среднеуглеродистой или легированной стали. Для достижения требуемых механических свойств сырье подвергается термообработке для придания ему прочности. Обычные варианты отделки — простой черный цвет и горячее цинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.
A449 Механические свойства
| Размер | Прочность на растяжение, тыс.фунтов/кв.дюйм | Урожайность, тыс.фунтов/кв.дюйм | Удлиненный. %, не менее | РА %, мин |
|---|---|---|---|---|
| 1 ⁄ 4 — 1 | 120 мин | 92 мин | 14 | 35 |
| 1 1 ⁄ 8 — 1 1 ⁄ 2 | 105 мин | 81 мин | 14 | 35 |
| 1 5 ⁄ 8 — 3 | 90 мин | 58 мин | 14 | 35 |
ASTM A354 Grades BC и BD
A354 Стал BC
Спецификация A354 BC Speciation Covers накапливаемые и подмороженные обработанные болты, бентские болты и привязки.
Это строгая спецификация, которая не имеет ограничений по конфигурации и используется для общих приложений. Обычные варианты отделки — простой черный цвет и горячее цинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.
A354 Класс BC Механические свойства
| Маркировка класса | Номинальный размер | Механические свойства | Твердость по Роквеллу | |||||
|---|---|---|---|---|---|---|---|---|
| Пробная нагрузка | Урожайная ул. | Натяжная ул. | Удлиненный. % | Р.А. % | Мин. | Макс. | ||
| 1 ⁄ 4 » — 2 1 ⁄ 2 » | 105 | 109 | 125 | 16 | 50 | С26 | С36 | |
| 2 1 ⁄ 2 «+ | 95 | 99 | 115 | 16 | 45 | С22 | С33 | |
ASTM A354 Марка BD
Спецификация A354 Марка BD распространяется на закаленные и отпущенные болты с головкой из легированной стали, изогнутые анкерные болты и анкерные стержни.
Он практически идентичен A49.0 по химическим и механическим свойствам. Однако у него нет ограничений конфигурации, которые есть у A490. Если у вас есть проект с указанными анкерными стержнями A490, вы должны попросить инженера записи рассмотреть вместо него анкерные стержни A354 класса BD. A354 Марка BD имеет более высокую прочность, чем большинство распространенных марок анкерных болтов, и чаще всего поставляется с гладкой черной отделкой из-за риска водородного охрупчивания при гальваническом или гальваническом покрытии. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.
A354 Класс BD Механические свойства
| Маркировка класса | Номинальный размер | Механические свойства | Твердость по Роквеллу | |||||
|---|---|---|---|---|---|---|---|---|
| Пробная нагрузка | Урожайная ул. | Растяжимая ул. |
Удлинн. % | Р.А. % | Мин. | Макс. | ||
| Все размеры | — | 130 | 150-173 | 14 | 40 | С33 | С38 | |
ASTM A193, классы B7, B8 и B8M
A193, класс B7
Спецификация A193 B7 изготовлена из среднеуглеродистой легированной стали, подвергнутой закалке и отпуску для достижения более высокой прочности. Этот сорт предназначен для применения при высоких температурах или высоком давлении и предназначен для использования во фланцах, клапанах, сосудах под давлением и фитингах. Спецификация B7 не так часто используется для анкерных стержней, за исключением всех резьбовых шпилек, которые широко распространены на рынке.
Важно отметить, что в этой спецификации стандарт резьбы для стержней диаметром более 1 дюйма составляет 8 витков на дюйм (tpi).
Также доступны анкерные стержни B7 с резьбой Unified National Coarse (UNC), поэтому обязательно дважды проверьте, какой рисунок резьбы вам нужен для вашего приложения. Обычные отделки: простой черный, горячее цинкование и оцинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.
A193 Марка B7 Механические свойства
| Маркировка класса | Номинальный размер | Механические свойства | Твердость по Роквеллу | |||||
|---|---|---|---|---|---|---|---|---|
| Пробная нагрузка | Урожайная ул. | Растяжимая ул. | Удлинн. % | Р.А. % | Мин. | Макс. | ||
| 1 ⁄ 4 » — 2 1 ⁄ 2 » | — | 105 | 125 | 16 | 50 | — | С35 | |
| 2 5 ⁄ 8 «- 4» | 95 | 115 | 16 | 50 | С35 | |||
| 4 1 ⁄ 8 «-7» | 75 | 100 | 18 | 50 | С35 | |||
A193, класс B8
ASTM A193, класс B8, класс 1, крепежные детали изготавливаются из нержавеющей стали AISI 304 и предназначены для применения при высоких температурах или высоком давлении и предназначены для использования во фланцах, клапанах, сосудах под давлением и фитингах.
На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.
А193 Болты класса B8 класса 2 подвергнуты деформационному упрочнению для достижения повышенных прочностных характеристик и снижения вероятности истирания. Болты класса 2 имеют маркировку « B8SH » с подчеркнутым символом класса.
A193 Класс B8 Механические свойства
| Класс | Размер | Прочность на растяжение, тыс.фунтов на кв. дюйм, мин | Предел текучести, тыс.фунтов/кв.дюйм, мин | Удлинение, %, не менее | РА % мин. | Вес | СПЧ |
|---|---|---|---|---|---|---|---|
| B8 Класс 1 | Все | 75 | 30 | 30 | 50 | 223 макс. | 96 макс. |
| B8 Класс 2 | До 3/4 | 125 | 100 | 12 | 35 | 321 макс. |
35 макс. |
| 7/8 — 1 | 115 | 80 | 15 | 35 | |||
| 1-1/8 — 1-1/4 | 105 | 65 | 20 | 35 | |||
| 1-3/8 — 1-1/2 | 100 | 50 | 28 | 45 |
A193, класс B8M
ASTM A193, класс B8M, класс 1, крепежные детали изготавливаются из нержавеющей стали AISI 316 и также предназначены для применения при высоких температурах или высоком давлении и предназначены для использования во фланцах, клапанах, сосудах под давлением и фитингах. . Нержавеющая сталь типа 316 обеспечивает превосходную коррозионную стойкость по сравнению с нержавеющей сталью типа 304 благодаря добавлению молибдена. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.
Болты A193 класса B8M класса 2 подвергают деформационному упрочнению для достижения повышенных прочностных характеристик и снижения вероятности истирания.
Болты класса 2 имеют маркировку « Б8МШ » с подчеркнутым символом класса.
A193 Марка B8M Механические свойства
| Марка | Размер | Прочность на растяжение, тыс.фунтов на кв. дюйм, мин | Предел текучести, тыс.фунтов/кв.дюйм, мин | Удлинение, %, не менее | РА % мин. | Вес | HRc |
|---|---|---|---|---|---|---|---|
| B8M Класс 1 | Все | 75 | 30 | 30 | 50 | 223 макс. | 96 (HRB) макс. |
| B8M Класс 2 | До 3/4 | 110 | 95 | 15 | 45 | 321 макс. | 35 макс. |
| 7/8 — 1 | 100 | 80 | 20 | 45 | |||
| 1-1/8 — 1-1/4 | 95 | 65 | 25 | 45 | |||
| 1-3/8 — 1-1/2 | 90 | 50 | 30 | 45 |
ASTM A320 классов L7, L43, B8 и B8M
A320 классов L7 и L43
Спецификации ASTM A320 L7 и L43 охватывают болтовые материалы из легированной стали для эксплуатации при низких температурах.
Этот стандарт распространяется на катаные, кованые или упрочненные стержни, болты, винты, шпильки и шпильки, используемые для сосудов под давлением, клапанов, фланцев и фитингов. Однако в условиях низких температур A320 иногда используется для анкерных стержней. Аналогично ASTM A193, стандарт резьбы для стержней диаметром более 1 дюйма составляет 8 витков на дюйм (tpi). Также доступны анкерные стержни L7 и L43 с резьбой Unified National Coarse (UNC), поэтому обязательно дважды проверьте, какой рисунок резьбы вам нужен для вашего приложения. Обычные отделки: простой черный, горячее цинкование и оцинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.
Механический и химический состав самолетов A320 классов L7 и L43 практически идентичен. Основное отличие состоит в том, что исходный материал, используемый для изготовления крепежа A320 L7, обычно имеет размер 4140, тогда как исходный материал, используемый для изготовления A320 L43, имеет размер 4340.
Крепеж A320 L7 может быть изготовлен с диаметром 2-1/2 дюйма и меньше с относительной легкостью. Однако, как только вы доберетесь до диаметров выше 2-1/2 дюйма, вы часто увидите указанный A320 L43. Причина этого в основном связана с доступностью материала, но это также связано с тем, что сырье 4340 лучше подходит для процесса термообработки. Спецификации A320 L7 и L43 требуют испытания на удар по Шарпи, которое становится труднее пройти для A320 L7, но не так сложно для материала A320 L43. Из-за этого инженеры часто предпочитают A320 L43 A320 L7.
A320, класс B8
ASTM A320, класс B8, класс 1, крепежные детали изготавливаются из нержавеющей стали AISI 304 и предназначены для применения при низких температурах во фланцах, клапанах, сосудах под давлением и фитингах. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.
Болты A320 Grade B8 Class 2 подвергнуты деформационному упрочнению для достижения повышенных прочностных характеристик и снижения вероятности истирания.
Болты класса 2 имеют маркировку « B8SH ” с подчеркнутым символом марки.
A320 Класс B8 Механические свойства
| Класс | Размер | Прочность на растяжение, тыс.фунтов на кв. дюйм, мин | Предел текучести, тыс.фунтов/кв.дюйм, мин | Удлинение, %, не менее | РА % мин. | Вес | HRc |
|---|---|---|---|---|---|---|---|
| B8 Класс 1 | Все | 75 | 30 | 30 | 50 | 223 макс. | 96 макс. |
| B8 Класс 2 | До 3/4 | 125 | 100 | 12 | 35 | 321 макс. | 35 макс. |
| 7/8 — 1 | 115 | 80 | 15 | 35 | |||
| 1-1/8 — 1-1/4 | 105 | 65 | 20 | 35 | |||
| 1-3/8 — 1-1/2 | 100 | 50 | 28 | 45 |
A320, класс B8M
ASTM A320, класс B8M, класс 1, крепежные детали изготавливаются из нержавеющей стали AISI 316 и также предназначены для применения при низких температурах и предназначены для использования во фланцах, клапанах, сосудах под давлением и фитингах.
Нержавеющая сталь типа 316 обеспечивает превосходную коррозионную стойкость по сравнению с нержавеющей сталью типа 304 благодаря добавлению молибдена. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.
Болты A320 класса B8M класса 2 подвергают деформационному упрочнению для достижения повышенных прочностных характеристик и снижения вероятности истирания. Болты класса 2 имеют маркировку « Б8МШ » с подчеркнутым символом класса.
A320 Марка B8M Механические свойства
| Марка | Размер | Прочность на растяжение, тыс.фунтов на кв. дюйм, мин | Предел текучести, тыс.фунтов/кв.дюйм, мин | Удлинение, %, не менее | РА % мин. | Вес | HRc |
|---|---|---|---|---|---|---|---|
| B8M Класс 1 | Все | 75 | 30 | 30 | 50 | 223 макс. | 96 макс. |
| B8M Класс 2 | До 3/4 | 110 | 95 | 15 | 45 | 321 макс. |
35 макс. |
| 7/8 — 1 | 100 | 80 | 20 | 45 | |||
| 1-1/8 — 1-1/4 | 95 | 65 | 25 | 45 | |||
| 1-3/8 — 1-1/2 | 90 | 50 | 30 | 45 |
ASTM F593
ASTM F593 охватывает химические и механические требования к болтам из нержавеющей стали, винтам с шестигранной головкой и шпилькам диаметром от 1/4″ до 1-1/2″ включительно. Эти крепежные детали предназначены для общего использования и доступны в семи группах сплавов. Ниже приведена основная сводка распространенных марок в рамках ASTM F59.3 спецификация. Существует ряд других менее распространенных сортов ASTM F593, но они не подробно описаны в описании ниже. Механическая таблица здесь ограничена группами сплавов 1 и 2, поскольку они являются наиболее распространенными, а химическая таблица показывает только наиболее распространенные марки стали, используемые для соответствующих групп сплавов.
F593 Группы сплавов
| Группа сплавов | Обозначение сплава | Сплав Тип |
|---|---|---|
| 1 | 303, 304, 304Л, 305, 384, СМ1, 18-9ЛВ, 302ХК, 303Се | Аустенитный |
| 2 | 316, 316л | Аустенитный |
| 3 | 321, 347 | Аустенитный |
| 4 | 430, 430Ф | Ферритный |
| 5 | 410, 416, 416Se | Мартенситный |
| 6 | 431 | Мартенситный |
| 7 | 630 (17-4) | Дисперсионное твердение |
| * Выбор сплава в каждой группе осуществляется по усмотрению производителя, если только покупатель не запрашивает конкретный сплав. | ||
F593 Механические свойства/состояние
| Группа сплавов | Состояние | Маркировка | Диапазон диаметров | Прочность на растяжение, тыс. фунтов/кв.дюйм |
Предел текучести, тыс.фунтов на кв. дюйм мин | Твердость по Роквеллу |
|---|---|---|---|---|---|---|
| 1 | АФ | Ф593А | от 1/4 до 1-1/2 | от 65 до 85 | 20 | В85 макс. |
| А | Ф593Б | от 1/4 до 1-1/2 | от 75 до 100 | 30 | B65 до 95 | |
| КВ1 | Ф593К | от 1/4 до 5/8 | от 100 до 150 | 65 | B95 — C32 | |
| КВ2 | Ф593Д | от 3/4 до 1-1/2 | от 85 до 140 | 45 | B80 — C32 | |
| 2 | АФ | Ф593Е | от 1/4 до 1-1/2 | от 65 до 85 | 20 | В85 макс. |
| А | Ф593Ф | от 1/4 до 1-1/2 | от 75 до 100 | 30 | B65 до 95 | |
| КВ1 | Ф593Г | от 1/4 до 5/8 | от 100 до 150 | 65 | B95 — C32 | |
| КВ2 | Ф593Х | от 3/4 до 1-1/2 | от 85 до 140 | 45 | B80 — C32 |
ASTM A36
ASTM A36 — это марка стали, а не спецификация крепежа.
Технически анкерные стержни, изготовленные из стали A36, следует заказывать в соответствии со спецификацией крепежа, такой как F1554, класс 36, A307, класс A, A307 или класс B. Соответствующая спецификация крепежа будет зависеть от области применения. Некоторые компании имеют на складе все резьбовые стержни, изготовленные из стали A36, и могут сертифицировать их по запросу.
A36 Механические требования
| Растяжение, тыс.фунтов/кв.дюйм | 58 — 80 |
|---|---|
| Выход, мин тыс.фунтов на кв. дюйм | 36 |
| Удлинение, мин. % на 2” | 20 |
| Удлинение, мин. % в 8” | 23 |
| В этой сокращенной таблице показаны только механические требования к стержням. Полную таблицу можно найти в стандарте ASTM на сайте www.astm.org | |
Химические требования А36
| Толщина, дюймы | До 3/4″ | От 3/4″ до 1-1/2″ | От 1-1/2″ до 4″ | Более 4 дюймов |
|---|---|---|---|---|
| Углерод, не более % | 0,26 | 0,27 | 0,28 | 0,29 |
| Марганец, % | 0,60 — 0,90 | 0,60 — 0,90 | 0,60 — 0,90 | |
| Фосфор, не более % | 0,04 | 0,04 | 0,04 | 0,04 |
| Сера, не более % | 0,05 | 0,05 | 0,05 | 0,05 |
Кремний, макс. % |
0,40 | 0,40 | 0,40 | 0,40 |
| Медь, мин. %, если указана медь | 0,20 | 0,20 | 0,20 | 0,20 |
| В этой сокращенной таблице указаны только химические требования к пруткам. Полную таблицу, включая формы и пластины, можно найти в стандарте ASTM на сайте www.astm.org | .||||
ASTM A572
Класс A572 50 охватывает профили, пластины и стержни из конструкционной стали. Хотя эта марка специально не распространяется на анкерные стержни, инженеры регулярно указывают ее в планах. Обычно заменяют свариваемым F1554 класса 55, однако анкерный стержень может быть сертифицирован по A572 класса 50, если производитель и конечный пользователь согласуют требуемую конфигурацию, тип или количество резьбы, тип головки (при необходимости), и подходящая гайка или шайба.
A572 Класс 50 Механические требования
| Класс | Выход, мин тыс.
|
|---|
