Клиновой анкер, обзор. WikiСтатья.

Клиновой анкер производят из различных видов прочной стали: оцинкованной, нержавеющей и кислотоупорной стали.

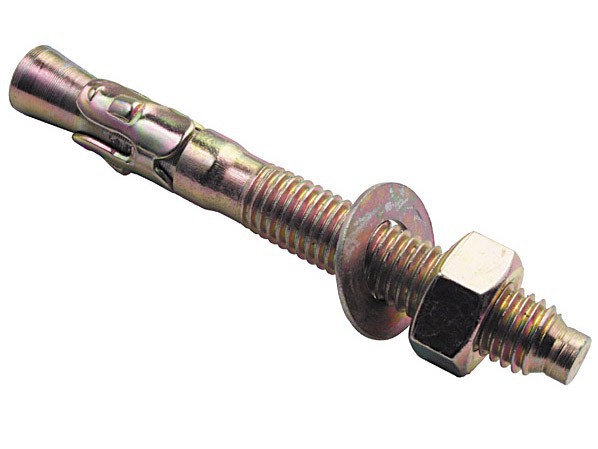

Общее знакомство с клиновым анкером

Анкер клинового типа (анкерный болт) самый распространённый для больших нагрузок при сквозном монтаже в природном камне, полнотелом кирпиче, ненапряжённом и напряжённом бетоне.

Анкерный болт имеет стержневую конструкцию. Клиновой анкер состоит из двух простых частей: одна из них представляет собой шпильку с резьбой, собственно на нее и накручивается гайка. Другая часть — это подвижная распорка с муфтой и с конусообразным хвостовиком внутри.

Сфера и способ применения

Клиновой анкер используют для монтажа конструкции сквозь закрепляемую деталь в гражданском и промышленном строительстве, также применяется для установки оградительных конструкций, прокладки кабельных трасс и монтажа навесных консолей.

Данный тип анкеров забивается обычным молотком в заранее заготовленное отверстие и после этого с помощью гаечного ключа плотно затягивается.

Клиновой анкер используется для крепления:

• систем витражного остекления и элементов фасадных конструкций;
• тяжёлых металлических конструкций;
• лифтов и подъёмников;
• оборудования;
• стеллажных систем;
• колонн и опор;
• отбойников;
• фахверков.

Особенности анкерных болтов:

Благодаря продуманной конструкции, где каждый элемент работает для обеспечения надежности крепления узла, клиновой анкер имеет широкое применение даже в особых условиях эксплуатации.

• высочайшая надёжность крепления благодаря продуманной конструкции даже в сейсмических зонах;
• большие нагрузки на срез и на вырыв благодаря прочности стали;
• специальной формы торцевой конец защищает резьбу при забивании данного анкера в отверстие;
• быстрый и лёгкий монтаж, особенно если использовать установочный инструмент.

Как подобрать размер и диаметр анкерного болта

Маркировка анкеров

Анкер маркируется WAM аббревиатурой с цифрами размеров — первая цифра обозначает ширину резьбы, вторая — диаметр сверления, а третья — общую длину анкера. К примеру, WAM-08080 — это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм.

Размер крепежа начинается с минимальной длины — 40 мм и увеличивается на 5 мм. Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

Размер, мм	6х40	6х65	6х85	6х95	8х50	8х70	8х80	8х95	8х105	8х120	10х65	10х80	10х95
А, резьба	М6	М6	М6	М6	М8	М8	М8	М8	М8	М8	М10	М10	М10
L, длина анкера, мм	40	65	85	95	50	70	80	95	105	120	65	80	95
G, глубина анкеровки, мм	35	35	35	40	40	40	40	40	40	40	45	45	45
Н, макс. толщина прикрепляемого материала, мм	5	30	50	60	10	30	40	55	65	80	20	35	50
Do, диаметр отверстия под анкер, мм	6	6	6	6	8	8	8	8	8	8	10	10	10
Мин. вырывающая сила, кН (бетон В25)	1,4	3,2	3,2	3,2	1,6	3,3	3,3	3,3	3,3	3,3	4	5	5
Номинальнй вес 1000 шт., кг	10,12	14,4	19	19,32	22,38	29	32,04	33	39,32	42,6	46	53	60,16

Размер, мм	10х100	10х120	12х100	12х120	12х150	16х105	16х140	16х180	16х200	16х220	20х125	20х160	20х300
А, резьба	М10	М10	М12	М12	М12	М16	М16	М16	М16	М16	М20	М20	М20
L, длина анкера, мм	100	120	100	120	150	105	140	180	200	220	125	160	300
G, глубина анкеровки, мм	45	45	55	55	55	60	60	60	60	60	75	75	75
Н, макс. толщина прикрепляемого материала, мм	55	75	45	65	95	45	80	120	140	160	50	85	225
Do, диаметр отверстия под анкер, мм	10	10	12	12	12	16	16	16	16	16	20	20	20
Мин. вырывающая сила, кН (бетон В25)	5	5	6	6	6	7,5	9,4	9,4	9,4	9,4	12,3	12,3	12,3
Номинальнй вес 1000 шт., кг	61,00	73,40	93,85	107,80	128,95	202,00	224,50	285,00	320,00	340,25	336,00	402,50	718,75

Анкерная техника / Крепежные изделия / Виавент

Забиваемый анкер с насечками

Типоразмеры	Вес 1 уп. (кг)	Штук в упаковке	Цена за 1 шт.
М 6 / 8х25	0,57	100	3,80
М 8 / 10х30	0,98	100	4,30
М 10 / 12х40	1,80	100	7,80
М 12 / 16х50	4,53	100	16,00
М 16 / 20х65	4,75	50	35,00
М 20 / 25х80	4,82	25	72,00

Цанга латунная

Клиновой анкер

Типоразмеры	Вес 1 уп. (кг)	Штук в упаковке	Цена за 1 шт.
6х40	1,53	150	6,32
8х50	2,70	100	11,2
8х80	1,95	50	12,62
8х105	2,45	50	15,18
8х120	2,75	50	15,48
8х165	3,63	50	22,4
8х220	4,84	50	26,02
10х65	2,60	50	17,26
10х80	2,67	50	18,58
10х95	4,20	60	19,06
10х120	4,30	50	24,72
12х100	5,10	50	27,98
12х120	3,24	30	34,3
12х135			37,06
12х150	4,38	30	42,12
16х140	5,65	25	64,76
16х200	4,83	15	92,5
16х220	5,60	15	98,32
20х125	4,37	15	109,36
20х200	2,80	6	166,34
20х230	3,22	6	181,46
20х300	3,50	5	273,88

Анкерный болт

Типоразмеры	Вес 1 уп. (кг)	Штук в упаковке	Цена за 1 шт.
8х45	2,01	100	3,66
8х60	1,15	50	4,15
8х80	1,37	50	5,28
10х80	2,24	50	8,13
10х100	1,36	25	9,95
10х130	1,70	25	12,30
12х70	1,56	25	12,20
12х120	2,26	25	17,54
16х110	1,50	10	26,32

Анкерный болт с гайкой

Типоразмеры	Вес 1 уп. (кг)	Штук в упаковке	Цена за 1 шт.
6×20	1,20	200	3,15
6×40	1,85	200	2,61
6х60	1,30	100	3,43
6х75	1,71	100	4,45
8х40	1,53	100	2,41
8х65	2,25	100	3,39
8х85	2,84	100	4,72
8х100	3,31	100	5,83
8х120	3,84	100	6,64
10х40	2,51	100	5,01
10х50	2,91	100	4,90
10х60	3,35	100	6,47
10  77	4,15	100	6,11
10х97	5,03	100	7,45
10х125	3,12	50	9,21
10х130	3,26	50	10,41
10х150	3,65	50	14,19
10х180	4,45	50	16,58
10х200	4,83	50	18,35
10х250	3,26	25	18,77
12х60	2,58	50	9,63
12х75	3,07	50	10,70
12х100	3,93	50	12,23
12х130	2,52	25	16,45
12х150	2,89	25	19,50
12х180	3,25	25	23,07
12х200	3,78	25	25,52
12х250	4,75	25	29,27
12х280	5,27	25	33,96
12х300	5,70	25	38,54
14х100	3,21	25	16,87
14х150	3,66	25	24,58
14х200	3,28	20	30,40
14х250	4,02	20	31,41
16х65	2,37	25	17,36
16х110	3,59	25	24,21
16х150	4,67	25	32,61
16х180	4,39	20	39,50
16х220	4,22	16	48,45
16х250	5,80	20	52,39
16х300	6,86	20	62,58
20х75	2,66	10	18,09
20х107	2,57	10	52,46
20х150	3,36	10	59,31
20х200	4,22	10	70,56
20х250	5,05	10	88,92
20х300	6,07	10	129,31
20х350	3,50	5	141,55
20х400	3,96	5	162,13

Анкерный болт с гайкой двухраспорный

Типоразмеры	Вес 1 уп. (кг)	Штук в упаковке	Цена за 1 шт.
12х250	7,20	40	38,91
14×250	6,25	25	53,06
16×250	5,60	20	71,92
16х330	7,80	20	90,00
20х200	4,22	10	93,54

Анкерный болт с кольцом

Анкерный болт с крючком

Типоразмеры	Вес 1 уп. (кг)	Штук в упаковке	Цена за 1 шт.
8х45	2,01	100	6,40
10х60	1,77	50	10,18
10х80	2,24	50	13,67
12х70	1,56	25	23,91
12х100	1,79	20	48,65
14х70	2,13	25	34,38
14х100	2,50	25	41,99
16х110	1,34	10	52,01

Анкер-клин

Установка клиновых анкеров для бетона

Краткий обзор типов клиновых анкеров для бетона, правильной глубины сверления и этапов установки.

21 мая 2021 г.

Боб Карлайл

Concrete Fasteners Inc.

Adobe Stock Images | By Funtay

Различные типы клиновых анкеров для бетона производятся для использования в различных областях. Единственные различия между типами бетонных клиновых анкеров заключаются в материале, из которого они сделаны, и в покрытии или покрытии, которое используется для повышения коррозионной стойкости стали.

• Углеродистая сталь — клиновой анкер для бетона из углеродистой стали поставляется либо с цинковым покрытием для применения внутри помещений, где отсутствует влага, либо с покрытием, нанесенным методом горячего цинкования, для наружного применения, где может присутствовать влага.

Эмпирическое правило:
Чем больше диаметр, тем лучше удерживающая способность.

• Нержавеющая сталь 303/304 — разные производители используют нержавеющую сталь 303 или 304 для своих клиновых анкеров для бетона. Они используются в приложениях, где присутствует влага или где приложение погружено в воду.
• Нержавеющая сталь 316 – нержавеющая сталь высшего сорта , из которой изготавливаются бетонные клиновые анкеры и которые предназначены для использования в условиях погружения и при наличии некоторых химических веществ, таких как хлор, в плавательных бассейнах и вокруг них.

Клиновые анкеры для бетона изготавливаются из цельного стального стержня с резьбой на одном конце, а другой конец сужается с помощью несъемного зажима. Они упакованы с гайкой и шайбой соответствующего размера и бывают девяти различных диаметров от 1/4 дюйма до 1–1/4 дюйма. , в диаметре от 1/4 дюйма до 12 дюймов. длинные во всех диаметрах больше 1/2 дюйма

Ознакомьтесь с допусками на анкерные болты на сайте ForConstructionPros.com/12281002.

Диаметр бетонного клинового анкера, используемого для любого конкретного применения, зависит от веса закрепляемого объекта, диаметра отверстия в закрепляемом объекте и от любых спецификаций диаметра, рекомендованных инженером. Эмпирическое правило заключается в том, что чем больше диаметр, тем лучше показатели удерживания. Компания Concrete Fastening Systems Inc. предоставляет онлайн-таблицу со значениями и техническими характеристиками клиновых анкеров.

Длина клинового анкера для бетона зависит от толщины закрепляемого материала и глубины погружения клинового анкера в бетон. Каждый диаметр бетонного клинового анкера имеет минимальную глубину заделки, на которую анкер должен быть вставлен в бетон, чтобы получить минимальные значения удержания. Добавление минимального диаметра заделки используемого бетонного клинового анкера к толщине закрепляемого материала плюс толщина гайки и шайбы даст минимальную длину бетонного клинового анкера, который следует использовать.

Минимальная глубина встроения по диаметру

Диаметр и глубина отверстия

Диаметр отверстия для анкерного клина в бетоне равен диаметру клина в бетоне. устанавливается анкер. Для бетонного клинового анкера диаметром 5/8 дюйма требуется просверлить в бетоне отверстие диаметром 5/8 дюйма.

Отверстие в бетоне должно быть просверлено как минимум на 1/2 дюйма глубже, чем клиновой анкер для бетона будет проникать в бетон. Это дополнительное пространство необходимо для того, чтобы убедиться, что бетонный клиновой анкер не упирается в отверстие до достижения предполагаемой глубины заделки, а также позволяет пыли, которая может образоваться во время установки, падать с пути.

Установка клинового анкера для бетона

1. С помощью ударной дрели в ударном режиме и сверла с твердосплавным наконечником, соответствующего стандарту ANSI B212.15, а также того же диаметра, что и диаметр устанавливаемого клинового анкера для бетона, просверлите отверстие в бетоне.
2. Просверлите отверстие как минимум на 1/2 дюйма глубже, чем может проникнуть бетонный клиновой анкер, или на 1/2 дюйма глубже, чем минимальная глубина заделки.
3. С помощью проволочной щетки, сжатого воздуха или пылесоса очистите отверстие от мусора и пыли.
4. Навинтите гайку на резьбовой конец клинового анкера для бетона так, чтобы верхняя часть гайки находилась на одном уровне с верхней частью клинового анкера для бетона. Это защитит резьбу от повреждения во время установки.
5. Вставьте анкерный клин для бетона обрезанным концом вперед в предварительно просверленное отверстие в бетоне. Если анкерный клин для бетона устанавливается через отверстие в приспособлении, убедитесь, что диаметр отверстия больше, чем диаметр используемого анкерного клина для бетона.
6. Ударьте молотком по торцу с накидной гайкой клинового анкера для бетона, пока не менее 6 витков резьбы не окажутся ниже поверхности бетона или ниже поверхности прикрепляемого элемента.
7. Пальцами затяните гайку.
8. Возьмите гаечный ключ и поверните гайку по часовой стрелке на 2–3 оборота или до тех пор, пока не будут получены значения крутящего момента, соответствующие диаметру используемого клинового анкера.

Об авторе

Боб Карлайл был президентом Concrete Fastening Systems, Inc. в течение 29 лет.лет и занимается производством анкеров для бетона с 1981 года.

Советы по защите резьбы клиновых анкеров

«Как сделать» и «Почему» для распорных анкеров для бетона

Советы по креплению перекладин Плиты для бетонных фундаментов

Правила изменились… Как и анкеры

CONFAST 1/4–20 x 2 1/4 дюйма. Набор анкерных анкеров для бетона «Мужской ураган»

Diablo Drills Straight Through Rebar with Rebar Demon SDS Bit на World of Concrete 2022

Строительство сверхвысокого здания

Очень немногие подрядчики имеют возможность построить сверхвысокое здание (по определению Совета по высотным зданиям и городской среде обитания оно выше 300 метров или 984 футов). Но мы все очарованы процессом, и многие из вас хотели бы забраться в строительный «скиповый подъемник», прикрепленный к стене здания, подняться наверх и посмотреть, как происходит волшебство. Бетон как материал сейчас доминирует на рынке сверхвысоких зданий, и мы в отрасли можем гордиться этой удивительной строительной технологией и тем, чего можно достичь.

Спецификация Ограничения размера укладки плиты на грунт

ACI 302 заявляет с 1980 года, что концепция ограниченного размера укладки не дает лучших результатов усадки, является более дорогостоящей и увеличивает время в графике.

Hillman представляет системы крепления бетона средней нагрузки на WOC

Эти прочные, устойчивые к коррозии анкеры, разработанные для легких и средних нагрузок по бетону, блокам и кирпичу, соответствуют нормам ICC-ES и доступны в трех цветах: синий, белый и черный диаметром 3/16″, 1/4″ и 5/16″.

Аккумуляторный отбойный молоток на 60 В в новых продуктах Dewalt на выставке World of Concrete 2022

Посетители выставки World of Concrete Trade Show будут одними из первых, кто испытает новый аккумуляторный отбойный молоток на 60 В, бесщеточный, 20 В, беспроводный 1/2 дюйма . сверла, анкеры с подрезкой критических соединений.

Жесткий соединительный уголок RCA-C

Анкеры CONFAST Sammys

Анкеры CONFAST Strike

Технические характеристики и инструкции по установке анкеров CONFAST Strike в бетоне.

Бетонный клиновой анкер Kwik Bolt-TZ2

STAFDA 2021 объявляет Дона Кудлака из Aerosmith Fastening Systems в качестве ассоциированного спикера отрасли на 24-26 октября, в Орландо, штат Флорида.

Советы по защите резьбы клинового анкера

Повреждение резьбы на бетонном анкере во время установки является распространенной причиной увеличения затрат и сокращения срока службы.

Concrete Fastening Systems представляет анкеры с разъемным приводом Confast

Марка анкера с разъемным приводом CONFAST предлагает широкий диапазон длин, чтобы помочь выбрать наиболее эффективный крепеж для каждого конкретного применения.

Строительство фундамента на берегу моря на скале

Каждый год Ассоциация бетонных фундаментов (CFA) из Маунт-Вернон, штат Айова, проводит конкурс на лучший и самый сложный проект фундамента года.

Распределитель вставных анкеров — клиновые анкерные болты

Перейти к навигации Перейти к содержимому

КЛИНОВЫЕ АНКЕРЫ

Клиновые анкеры представляют собой резьбовые шпильки с конусным расширителем и цельным распорным зажимом. Расширительный зажим обеспечивает равномерную удерживающую способность, которая увеличивается при приложении натяжения. Клиновые распорные анкеры предназначены для использования в монолитном бетоне или бетонной кладке, заполненной цементным раствором. Эти анкеры доступны из оцинкованной, механически оцинкованной или нержавеющей стали.

ВСТАВНЫЕ АНКЕРЫ

Вставные анкеры представляют собой распорные анкеры с внутренней резьбой и предварительно установленной распорной заглушкой. Этот тип анкера используется для установки заподлицо в твердые основные материалы. Анкер устанавливается путем вбивания распорной пробки в нижнюю часть анкера с помощью установочного инструмента.

РЕГУЛИРУЮЩИЕ СТАНДАРТЫ

• Федеральная спецификация: Расширение экрана A-A-1923A (анкеры с лагами, станком и клиновыми болтами с наружной резьбой), с примечаниями 1-2

КЛИНОВЫЕ АНКЕРЫ

Клиновые анкеры — максимальный предел прочности при статических нагрузках — бетон 4000 фунтов на кв.

Вставные анкеры — максимальная прочность на растяжение при статических нагрузках — бетон 4000 фунтов на кв.
