Блоки фбс вес размеры: вес, размеры и цена в Москве

Содержание

вес, размеры и цена в Москве



Маркировка изделия

Согласно ГОСТ 13579-78 название «ФБС 24.4.6-Т» расшифровывается следующим образом:

  • ФБС — фундаментный блок сплошной
  • 24 (первая цифра) — длина блока в метрах
  • 4 (вторая цифра) — ширина блока в метрах
  • 6 (третья цифра) — высота блока в метрах
  • Т — тяжелый бетон. Если эта маркировка в названии отсутствует, то фундаментный блок выполнен из других видов бетона, информация о котором указана в техническом паспорте на изделие

Все изделия ФБС, выпускаемые компанией «Евроконтракт», снабжаются техническим паспортом, содержащим следующий минимум информации:

  • дата изготовления ФБС;
  • ГОСТ
  • Морозостойкость и водонепроницаемость бетона;
  • Прочность и плотность бетона;

Фундаментные блоки ФБС 24.4.6

Строительство дома, торгового, промышленного здания начинается с фундамента.

Он является одной из важнейших любого здания, принимая на себя все нагрузки и распределяя их равномерно по основанию. Грамотно и по всем правилам заложенный фундамент обеспечивает долговечную эксплуатацию постройки и отвечает за ее безопасность.

В строительстве важным показателем является скорость и оперативность работ. Быстрые сроки завершения стройки. И сокращая и оптимизируя время строительства здания, следует уделить внимание выбору того типа фундамента, на возведение которого потребуется как можно меньше времени. Удачным будет выбор ленточного фундамента, при закладке которого используются сплошные фундаментные блоки, или ФБС.



Быстрая закладка фундамента с помощью бетонных блоков

Как уже говорилось выше, при закладке фундамента ленточного типа, используются сплошные фундаментные  бетонные блоки ФБС. Они удобны по многим показателям:

  • очень легко рассчитать количество блоков под нужную площадь основания дома;
  • одинаковые размеры позволяют возводить ровный фундамент;
  • блоки выдерживают большие перепады температур и воздействие атмосферных осадков;
  • ФБС отличает высокая влагостойкость;
  • прочность бетона, который используется в их составе позволяет выдерживать большие нагрузки от конструкций постройки и обеспечивает надежное основание здания.
    Тяжелый

Именно по этой причине строители выбирают именно ленточный тип фундамента и в качестве строительного материала — фундаментные бетонные блоки. Сборные блочные ленточные фундаменты будут удачным решением для построек со стенами из кирпича или любого другого тяжелого строительного материала. Они прекрасно выдерживают вес стен и распределяют по грунту всю их нагрузку.

ФБС 24.4.6 для надежного и прочного фундамента

Среди часто используемых строителями блочных изделий для фундамента, является типовой размер 24.4.6. Сплошные бетонные блоки для фундамента ФБС 24.4.6 имеют следующие характеристики:

  • длина изделия — 2380 мм;
  • ширина — 400 мм;
  • высота — 580 мм;
  • масса  составляет 1270 кг;
  • объем — 0,55 м3.

Блоки имеют ровную форму и поверхность, что обеспечивает их равномерную кладку. Для удобства монтажа на ФБС предусмотрены стальные петли из стержневой горячекатаной арматуры. Все изделия на производстве проходят контроль и испытания согласно действующему ГОСТ 13579-78. Это позволяет говорить об их прочности, надежности арматурных петель и о соответствии всем строительным нормам и правилам. Этот типоразмер позволяет рассчитывать нужное количество единиц для основания постройки и легко вписывается в его площадь.

Фундаментные блоки от компании «Евроконтракт»

Наша компания “Евроконтракт” изготавливает уже более 15 лет товарный бетон, дорожные плиты, фундаментные блоки и другие строительные материалов. Мы обеспечиваем ими строительные и дорожные компании, частные застройки по все стране. Заказать нужное количество фундаментных блоков ФБС 24.4.6 и рассчитать стоимость вы можете позвонив по номеру +7 992 999 19 19 или оставив заявку на сайте.



Блоки ФБС размеры и цены, вес блоков ФБС, блоки ФБС 6 цена, стоимость ФБС, ФБС 3.

Главная»Статьи»Блоки ФБС размеры и цены

Блоки для фундамента – специализированные строительные материалы для их сооружения, а также для строительства небольших технических помещений. Блоки ФБС, размеры и цены которых способны удовлетворить любые требования покупателей, принадлежат к той категории изделий из железобетона, без которых невозможно сооружение современного здания.

Причем размеры, необходимые для каждого конкретного случая зависят от степени нагрузки, которую должны будут выдерживать бетонные блоки, а стоимость ФБС напрямую зависит от их размеров.

            Фундамент – основа любого здания, поэтому особенно важно качество и прочность железобетонных изделий. Долговечность всего строения зависит еще и от оптимально побранных размеров, а также от профессионализма выполненных монтажно-строительных работ.

            ФБС отличаются между собой по таким показателям, как прочность на сжатие, водонепроницаемость, морозостойкость, габаритные размеры. На выбор бетонных изделий влияют конкретные задачи, которые предстоит решить, а также, условия эксплуатации. Так для высоких расчетных нагрузок следует использовать блоки ФБС 6, цена которых немного выше, чем, например стоимость ФБС 3. Более тонкие блоки подойдут для более легких конструкций. Следует учитывать и климатические условия, количество этажей строящегося сооружения, качество грунтов и их подвижность.





Тип бетонных блоков зависит от назначения нового здания. Различают такие типы ФБС, как ленточные, сплошные, массивные, колонные. Для того чтобы определить необходимый тип бетонного блока, надо точно знать его назначение, для строительства чего он будет применяться. Благодаря своей экономически выгодной цене и высокой рентабельности железобетонные блоки обладают большими преимуществами, перед традиционными способами строительства фундаментов.

размеры ГОСТ, вес, блоки 24 (12) х 6 х 6, цена

Если вы хотите построить ленточное основание в сжатые сроки, то вам необходимы ФБС блоки для фундамента. Эта разновидность железобетонных изделий используется в обустройстве сборных ленточных конструкций из ФБС (фундаментных блоков сплошных), для возведения стены основания.

В этой статье мы расскажем вам о сортаменте фундаментных блоков, познакомим вас с нормативными документами, регламентирующими габариты подобных изделий, и опишем процесс сборки стены фундамента из ФБС.

Фундаментные блоки ФБС – что это такое?

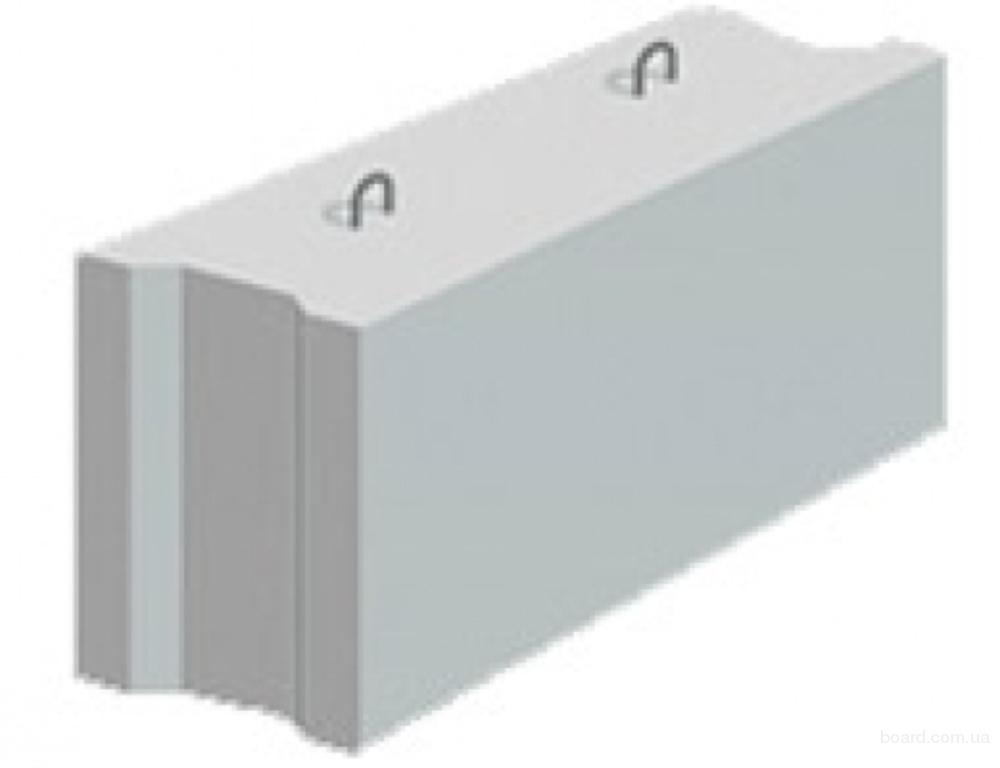

Блок ФБС представляет собой прямоугольный параллелепипед, отлитый из армированного бетона. На боковых гранях (торцах) блока обустроены прямоугольные выемки, облегчающие процесс заливки вертикального шва в кладке.Блок изготавливается на заводе, производящем железобетонные конструкции.

Своими силами залить такой блок невозможно. Поскольку в производстве блоков используется технология вибропрессования. А массивное изделие (вес фундаментных блоков ФБС типа достигает полутора тон) можно спрессовать только на заводском стенде.

Сортамент  блоков

Сортамент ФБС блоков классифицируется по типу арматуры, используемой во внутренней решетке изделия, и типу раствора, который применяют при заливке ЖБИ.

По первому признаку блоки разделяют на:

  • Изделия с напряженным каркасом, сформированным из растянутой или закаленной арматуры.
  • Изделия с ненапряженным каркасом, сформированным из необработанной арматуры.

Причем, и в том, и в другом случае, на каркас расходуют арматуру из стали марок А1 или А111.

По типу бетона блоки бывают

  • Изделия из тяжелого бетона, которые изготавливают из раствора марки М250, М300, М400.
  • Изделия из легкого бетона, которые изготавливают из раствора марки В100 или В150.
  • Изделия из керамзитобетона, изготовленные из особого раствора, в котором в качестве армирующего наполнителя используется гранулированный керамзит.

От принадлежности к одной из единиц сортамента зависит и размер, и вес, и как следствие этого, цена фундаментных блоков ФБС типа.

Достоинства и недостатки использования изделий

В список достоинств ФБС блоков можно включить следующие характеристики:

  • Достаточно высокую несущую способность блока, сравнимую с характеристиками литого монолита.
  • Высокую сопротивляемость изделия негативному влиянию биологической среды. Спрессованный на вибростенде блок характеризуется высокой поверхностной твердостью и минимальной пористостью. Поэтому глубокое проникновение плесени в структуру блока – маловероятно.
  • Крупные габариты – ускоряющие процесс постройки основания. Ведь самый большой фундаментный блок ФБС — 24х6×6 дециметра по длине, ширине и высоте — заполняет почти четверть 10-метровой стены классического, ленточного основания. То есть, для формирования малозаглубленного фундамента нужно всего 16 блоков. А глубоко погруженное основание сложат из 32 боков (в два ряда).

К недостаткам ФБС блоков можно причислить следующие свойства:

  • Большой вес изделия. Даже самый небольшой фундаментный блок ФБС — 4 на 4 на 6 дециметров по габаритам – весит несколько сотен килограмм, что вынуждает использовать в процессе монтажа стен фундамента тяжелую строительную технику (кран и прочее).
  • Недостаточную герметичность кладки из ФБС блоков. В стене фундамента будут слабые места – швы кладки, которые буквально притягивают воду из грунта. Поэтому по внешней стороне блока, в обязательном порядке, обустраивают слой надежной гидроизоляции.
  • Недостаточную теплостойкость, которая, впрочем, характерна и для ленточной заливки.

Кроме того, как недостаток следует отметить и дороговизну процесса строительства основания из блоков. В среднем сборная конструкция обходится на 30-40 процентов дороже литого, ленточного основания.

Размеры фундаментных блоков ФБС

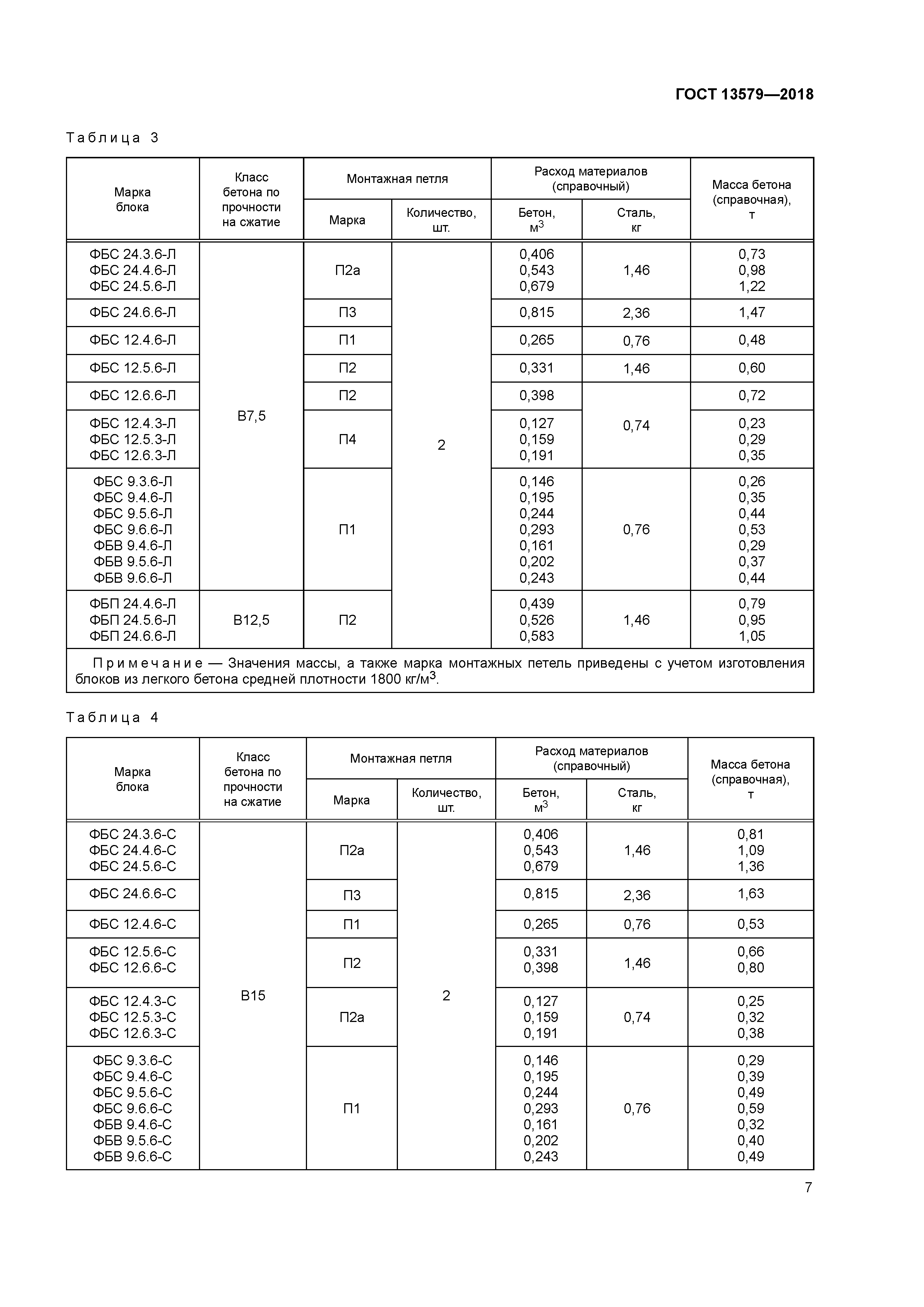

Габариты фундаментных блоков определяются особым нормативным документом – государственным стандартом (ГОСТ), в котором указаны не только главные размеры изделия (длина, ширина, высота), но допустимые отклонения от этих величин.

ГОСТ на фундаментные блоки ФБС типа – 13579-78 – разделяет сортамент на 14 типоразмеров. Причем по длине блока сортамент разделен на три позиции (изделия с габаритами около 24, 12 и 9 дециметров). По высоте сортамент разделен на три позиции (изделия с габаритами около 6 и 3 дециметров). По ширине сортамент разделен на четыре позиции (изделия с габаритами от трех до шести дециметров).

Кроме того, существуют изделия, оформленные по отраслевым стандартам. Примером такой продукции является фундаментный блок ФБС 6 на 4 на 6 дециметров по основным габаритам. Такие блоки позволяют построить основания с нестандартными габаритами.

Сборка фундамента из ФБС блоков

Монтаж сборного фундамента начинается с разметки и рытья котлована. Причем такие конструкции предполагают обустройство классического котлована (прямоугольной выемки), а не траншеи.

Разметка будущего места строительства ведется с помощью вех и проволоки, которыми очерчивают верхнюю границу котлована. Ее габариты будут больше соответствующих размеров фундамент на глубину погружения подошвы основания. Поскольку стенки котлована под сборное основание обустраиваются с уклоном в 45 градусов.

Этап земляных работ завершается подсыпкой песчаной подушки на дно траншеи, вырытой по периметру котлована. Ширина этой выемки должна совпадать с шириной подошвы фундамента.

Дальнейшая сборка основания выполняется следующим образом:

  • На песчаную подушку настилают ленту рубероида – она убережет основание от нежелательного контакта с грунтовой влагой.
  • На гидроизоляционную прослойку монтируют особый, блок ФЛ типа. Именно эти изделия, поперечное сечение которых напоминает трапецию, формируют подушку будущего фундамента.
  • На ФЛ блоки монтируют первый ряд ФБС изделий. Укладывая сплошные блоки от угла к центру. Вертикальные швы между блоками и горизонтальный шов между подошвой и первым рядом стены фундамента заполняют скрепляющим раствором.
  • Следующий ряд блоков укладывают по правилам кирпичной перевязки – верхнее изделие должно базироваться на двух нижних, перекрывая своим центром вертикальный шов.
  • По завершению монтажа стены на верхних гранях крайнего ряда блоков заливают монолитный ростверк (армирующий пояс).

Подобную схему строительства можно упростить за счет отказа от блоков ФЛ типа. В некоторых случаях сборные конструкции заменяют монолитной подошвой, залитой поверх гидроизолирующего слоя. Этот прием уменьшает смету строительства, но увеличивает продолжительность всего процесса сооружения основания.

Блоки ФБС — размеры, маркировка, марка бетона, вес. Какие ФБС можно ку

В предыдущих материалах нашего блога мы рассказывали о типах фундаментных стеновых блоков (ФБС), о местах их применения, классификации и марках бетона, который используется при изготовлении блоков ФБС на заводах ЖБИ в Рязани. В этой статье вы найдете данные о размерах блоков ФБС, которые компания ЦемСтрой поставляет клиентам от завода производителя — рязанского завода ЖБИ 2.

Итак, чтобы выбрать размеры и формы бетонных блоков ФБС, необходимо знать тип будущего строения (оценить нагрузку на блоки), качество грунта и климатические условия эксплуатации. В зависимости от этих факторов, ваша проектная или строительная организация выберут подходящие по техническим и эксплуатационным характеристикам блоки ФБС, произведенные по ГОСТ на заводах ЖБИ.

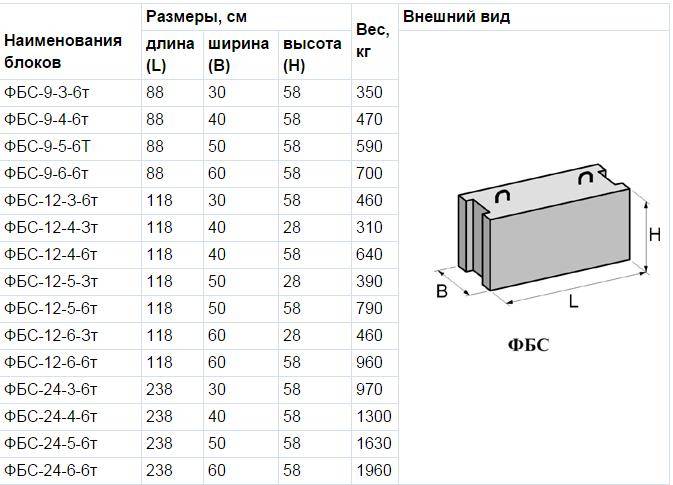

Скачайте на компьютер или смартфон сводный pdf файл, где представлены развернутые характеристики следующих блоков ФБС:

  • ФБС 24. 3-6т

  • ФБС 24.4-6т

  • ФБС 24.5-6т

  • ФБС 24.6-6т

  • ФБС 12.3-6т

  • ФБС 12.4-6т

  • ФБС 12.5-6т

  • ФБС 12.6-6т

  • ФБС 9.3-6т

  • ФБС 9.4-6т

  • ФБС 9.5-6т

  • ФБС 9.6-6т

  • ФБС 12.4-3т

  • ФБС 12.5-3т

  • ФБС 12.6-3т

  • ФЛ 20.24-3

  • ФЛ 20.12-3

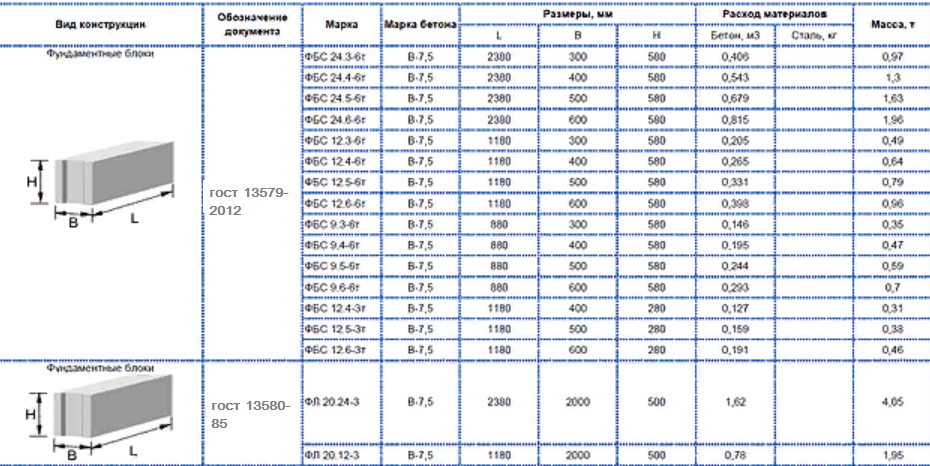

Скриншот pdf-файла:

Отдельное обращение тем, кто планирует купить блоки ФБС б/у для будущего дома. Профессиональные строители не рекомендуют покупать б/у фундаментные блоки, так как условия их хранения, эксплуатации и производства (вы не можете быть уверены, что эти блоки были изготовлены по ГОСТ в заводских условиях) могли оказать существенное влияния на эксплуатационные характеристики изделий в худшую сторону. А это значит, что экономная, на первый взгляд, покупка б/у блоков ФБС может закончиться неприятной ситуацией.

Выбирая качественные блоки ФБС — вы выбираете спокойствие за безопасность близких людей.

Скачать прайс-лист на блоки ФБС можно тут

Получить дополнительную консультацию по размерам и покупке блоков ФБС с доставкой в Рязани:

(4912) 777-903

#блокифбсрязань #купитьблокифбс #цемстройрязань

Какие размеры и вес блоков фбс? Вес блоков ФБС

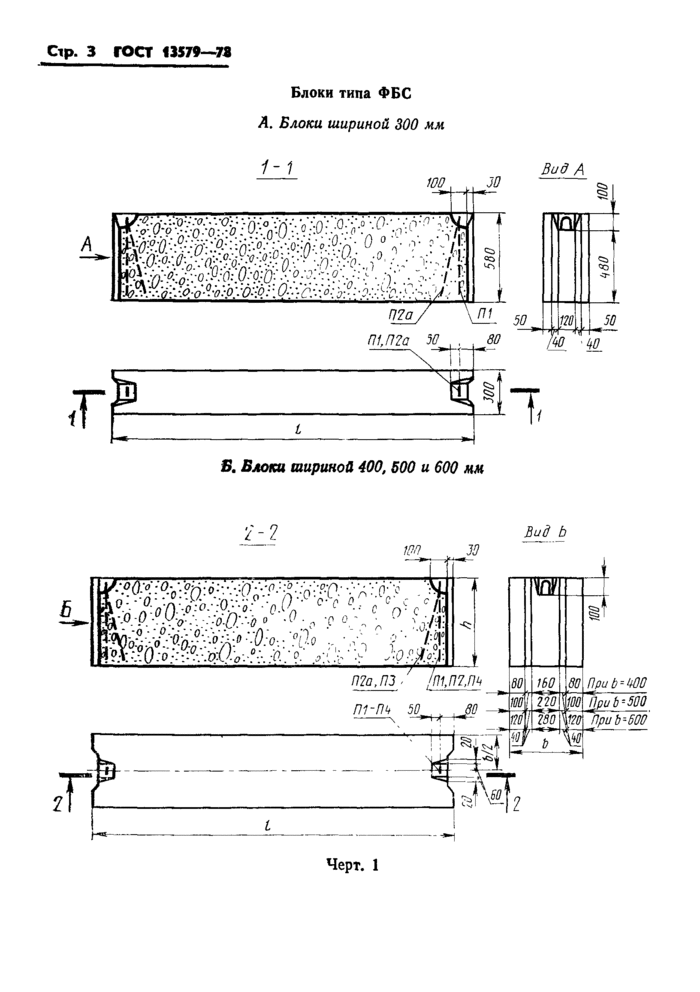

Чертеж изделия:

Фундаментные блоки ФБС 24-6-6 выполнены из железобетона и имеют форму параллелепипеда. Их называют полной шестеркой. Как и все железобетонные изделия, фундаментные блоки маркируются аббревиатурой. В данном случае «ФБС», что можно расшифровать как «монолитные фундаментные блоки». В своей маркировке они имеют цифры, обозначающие размеры их трех измерений – длины, ширины и высоты, традиционно в дециметрах.

Чтобы произвести монтаж этих железобетонных блоков, на них устанавливаются специальные петли, за которые они поднимаются рабочим оборудованием. С торцов идут канавки, которые заполняются цементным раствором для прочности их соединения друг с другом. Они должны быть прочными и надежными, так как рассчитаны на то, чтобы выдерживать нагрузку от массы архитектурного сооружения. Они должны быть устойчивы к перепадам температур, морозостойки, не должны подвергаться губительному воздействию влаги из почвы.Как и аналогичные железобетонные детали, они изготавливаются из тяжелых марок бетона, отвечающих требованиям прочности, водонепроницаемости и морозостойкости. Дополнительную надежность придает внутренний каркас из арматуры.

Производство блоков ФБС 24-6-6 должно осуществляться строго по правилам ГОСТ 13579-78. Использование фундаментных блоков является современным этапом городского строительства и индустриализации в целом, так как сборные железобетонные конструкции представляются наиболее удобными и практичными.Этот материал смог кардинально изменить качество зданий, повлиял на скорость и стоимость возведения зданий, на эргономичность и практичность строительной техники. В основном для закладки ленточного фундамента используют монолитные фундаментные блоки. Но на практике спектр их использования гораздо шире – это стены производственных зданий, стены подвалов и цоколей.

В зависимости от региона и производителя эти блоки могут иметь следующую маркировку:

ФБС 24.6,6т (буква «т» в данном случае означает, что блок изготовлен из тяжелого бетона)

Любое проектирование и строительство, в том числе и закладка фундаментных блоков, должны выполняться строго в соответствии с требуемыми технологиями, предусмотренными СНиП. Эта аббревиатура хорошо знакома всем строителям; расшифровывается как «Строительные нормы и правила». Точное соблюдение всех предписанных рекомендаций и указаний – это прежде всего вопрос безопасности и надежности эксплуатации здания в будущем.Малейшая неточность или оплошность в работе может привести к непоправимым последствиям. Что хотелось бы напомнить для работы с бетонными изделиями типа полнотелых фундаментных блоков.

Основой фундаментов и началом любых работ должно быть определение типа грунта и грунта с геологической точки зрения. Проверьте уровень и глубину промерзания почвы зимой. Также необходимо определить глубину залегания грунтовых вод и рассчитать предполагаемую нагрузку на фундамент, плюс сделать запас на безопасность.На основании этих данных составляется проект, в котором учитываются все нюансы компоновки фундаментных блоков и подушек. Очень важно не ошибиться с раскладкой осей, это позволит создать нужную и правильную геометрическую форму строящегося здания. Фундаментные подушки, кстати, обеспечивают надежность закладываемого фундамента. Также одним из основных этапов является правильная гидроизоляция фундамента. Грунтовые воды, насыщенные солями, достаточно агрессивны.Наполнитель блока, конечно, может быть разным – от щебня до керамзита, более дешевый материал экономически выгоднее и даже легче, но делает фундамент менее прочным.

Нельзя пренебрегать характеристиками марки бетона, из которого изготовлены блоки ФБС, сравните их с ГОСТ 13579-78. Если фундамент сделан неправильно, рано или поздно в стенах появятся трещины, нарушится вся геометрия помещения, начнет просачиваться влага и даже проникать ветер.То есть именно фундамент определяет состояние и качество всего дома в целом. Практический контроль за работами по закладке фундамента должен быть строжайшим, чтобы вся конструкция не пошла дальше под снос. Ущерб от этого может быть огромным.

Фундаментные блоки

ФБС 24-6-6, изготовленные в промышленных условиях, гарантируют качество ЖБИ. Кладка фундамента из блоков значительно экономит время, потому что работа выполняется очень быстро и не слишком сложна.Такой фундамент можно нагружать сразу после его закладки — это тоже немаловажный плюс для строителей.

Технологически предусмотрено испытание каждого фундаментного блока на производстве на прочность по ГОСТ 13579-78. Если фундамент делают монолитным, заливают бетоном, то конструкция страдает «простотой», так как такому фундаменту нужно дать время хорошенько затвердеть (иногда эти сроки исчисляются неделями), тогда как с железобетонными блоками строительство продолжается без паузы. Помимо полнотелых фундаментных блоков, существуют пустотелые фундаментные блоки и полнотелые фундаментные блоки с вырезом. В эти вырезы укладываются перемычки и прокладываются коммуникации.

монолитный фундаментный блок ФБС 24.4.6-Т – наиболее распространенный высокопрочный блочный строительный материал. ФБС представляет собой прямоугольный цельный блок широкого назначения. Классический ФБС 24.4.6.Т изготавливается из традиционного материала – тяжелого бетона средней плотности не менее 2300 кг/м3.Бетонные блоки ФБС предназначены для устройства фундаментов малоэтажных домов и устройства подвалов различной глубины, а также технических подземных сооружений любых зданий. Также ФБС часто используют для возведения стен неотапливаемых зданий и промышленных сооружений. Бетонные блоки этого типа часто используются в дорожном строительстве в качестве ограждений, в промышленном строительстве

Маркировка изделия

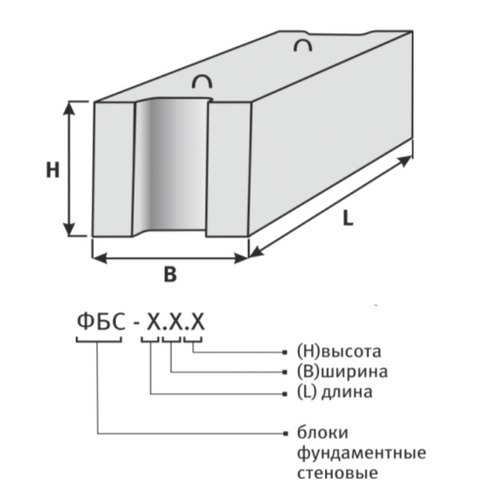

Приняты следующие условное обозначение фундаментные блоки ФБС:

Обозначение типа фундаментного блока, округляется значение длины, ширины, высоты железобетонного изделия, затем указывается марка бетона.

  • ФБС — монолитный фундаментный блок;
  • первая цифра — длина;
  • секунда — ширина;
  • третий — высота;
  • Т — исполнение из тяжелого бетона.

Маркировка, дата изготовления и вес изделия должны быть на боковой стороне каждого блока.

Характеристики продукта

Блоки

ФБС 24.4.6-Т являются основным материалом для ленточного фундамента (железобетонная лента по периметру всего здания, включая осевые линии).Чаще всего ленточные фундаменты из блоков ФБС используют в сильнопучинистых и влагонасыщенных грунтах. Блоки отличаются низким водопоглощением и длительное время противостоят разрушительному воздействию грунтовых вод.

Как было сказано выше, классический блок ФБС 24.4.6.Т изготовлен из тяжелого бетона. Такие блоки подходят в тех случаях, когда они будут вынуждены выдерживать высокие нагрузки от стен здания. По качеству прочности и надежности, коррозионной стойкости тяжелые бетоны не имеют себе равных. Деформационные характеристики и устойчивость к влаге делают блоки ФБС идеальным материалом для стен подвалов и других подземных технических сооружений. Блок тяжелого бетона не крошится, не гниет, не стареет, не выделяет токсичных веществ

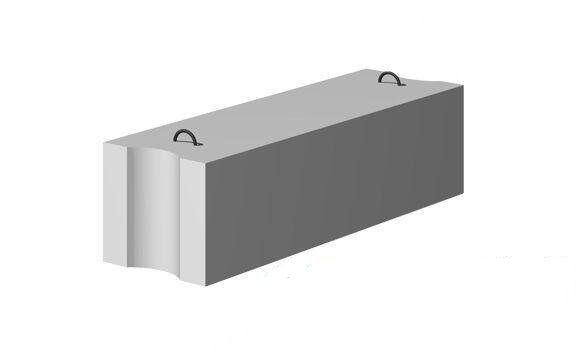

ФБС имеют форму монолитного прямоугольного параллелепипеда, длиной 2380 мм, шириной 400 мм и высотой 580 мм. Масса ФБС из тяжелого бетона намного больше, чем у керамзитобетона и других материалов, и составляет 1300 кг.А вот сплошная масса определяется долговечностью, прочностью и устойчивостью тяжелых бетонных блоков.

Такие блоки можно применять при расчетной сейсмичности объекта не более 8 баллов. Для легких незаглубленных ленточных фундаментов применяют блоки шириной 400 мм, для более мощных и ответственных фундаментов применяют блоки шириной 500 мм и 600 мм для несущих стен подвалов и цокольных этажей. Для ненесущих цокольных стен применяют блоки шириной 400 мм, 300 мм.

Армирование блока ФБС проводится в редких случаях, т. к. из-за материала и конструкции они без закладывания в конструкцию стальных стержней.

Универсальность блоков ФБС 24.4.6-Т заключается не только в разнообразии форм и размеров, позволяющих реализовать любое инженерное решение, но и в том, что блоки могут эксплуатироваться в различных климатических условиях и под любым грунтом. Блоки ФБС – одни из немногих железобетонных изделий, выдерживающих очень широкий диапазон температур – от +50 до –70 С.

Производство фундаментных бетонных блоков осуществляется в камерах выдержки, как на открытом воздухе, так и в помещении.

Основные требования к ФБС – гарантия их особой прочности, а также прочности на сжатие, так как основное назначение фундаментных блоков – выдерживать колоссальные нагрузки строения. При использовании в производстве высококачественного бетона фундаментные блоки не подвержены деформации, а также отличаются повышенной морозостойкостью и водонепроницаемостью, устойчивы к воздействию агрессивных сред.Все эти качества значительно расширяют область применения ФБС.

Маркировка изделия

Маркировка на фундаментных блоках ФБС должна быть нанесена на боковую поверхность блока.

На все изделия фундаментных блоков ФБС 24.4.6.Т выдан изготовителем технический паспорт , где указаны следующие параметры:

  • марка бетона по морозостойкости и водонепроницаемости;
  • марка бетона
  • по прочности и его средней плотности;
  • предел прочности бетона при отрыве и фактическая плотность бетона при отрыве;
  • дата изготовления;
  • количество железобетонных изделий;
  • указание на соответствие ГОСТу.
  • предел прочности при отрыве бетона и фактическая плотность отрыва.

Контроль качества продукции

Еще на заводе-изготовителе бетонных фундаментных блоков они проходят строгий контроль качества, одним из этапов которого является проверка на отклонение геометрии. Отклонения размеров фундаментных блоков не должны превышать следующих показателей: по длине + 13 мм, по ширине и высоте ± 8 мм, по размерам вырезов ± 5 мм, а отклонения от прямолинейности профиля поверхностей фундаментного блока не должен быть более 3 мм по всей длине и ширине блока.

В бетоне, из которого изготовлены блоки для стен подвала, не допускаются трещины, за исключением местной поверхностной усадки. А их ширина не должна быть более 0,1 мм (для блоков из тяжелого и плотного силикатного бетона) и 0,2 мм (для блоков ФБС из керамзитобетона). Блок ФБС 24.4.6-Т может иметь несколько видов бетонной поверхности — под покраску, отделку керамической плиткой и необработанные нелицевые поверхности.

Установка

Монтаж фундаментных блоков ФБС может производиться на строительной площадке при наличии для этого необходимых механизмов.Монтажные петли из гладкостержневой арматуры допускается устанавливать на расстоянии 300 мм от торцов блока заподлицо с его верхней поверхностью (в блоках типа ФБС длиной 1180 и 2380 мм). В том случае, если при монтаже фундаментных блоков будут применяться специальные захватные устройства, то по согласованию между изготовителем и потребителем возможно изготовление блоков вообще без монтажных петель. Также монтажные петли бетонного блока ФБС необходимо в обязательном порядке очищать от отложений бетона, иначе это может значительно усложнить процесс монтажа.

Хранение и транспортировка

Блоки ФБС настоятельно рекомендуется хранить в штабелях, которые рассортированы по маркам и партиям и уложены плотно друг к другу. При этом высота одной стопки фундаментных блоков не должна превышать 2,5 метра. Подкладки под нижний ряд блоков ФБС 24.4.6.Т (толщиной не менее 30 мм) должны лежать на плотном, тщательно выровненном основании.

Транспортировка блоков для фундамента возможна только с надежным креплением во избежание их перемешивания и возможного повреждения.Количество блоков при транспортировке зависит от грузоподъемности автомобиля. Высота штабеля блоков ФБС устанавливается в зависимости от грузоподъемности и габаритов используемого транспорта.

Вес фундаментных блоков играет важную роль в строительстве. Он определяет, сколько элементов необходимо для изготовления фундамента и сможет ли фундамент выдержать возложенную на него нагрузку. Также это основной параметр, который учитывается при выборе спецтехники для перевозки и монтажа ФБС.

Общие характеристики

ФБС представляют собой полнотелые фундаментные блоки, которые используются при монтаже фундаментных стен. Они представлены в виде параллелепипедов, залитых из бетона, внутренняя часть которых не имеет пустот. На концах каждого изделия имеются пазы для соединения строительных элементов друг с другом. Монтажные петли находятся на верхней поверхности.

Изготавливаются из тяжелых, керамзитобетонных или плотных силикатных марок бетона. Имеют стандартные размеры и вес по ГОСТу.

В маркировке этих строительных элементов размеры округлены до дециметров.

  • 100 — длина плиты, равная 100 см;
  • 4 — ширина изделия 40 см;
  • 3 — высота строительного элемента соответственно 30 см.
  • L — изделие из легкого бетона.

Аббревиатура обозначает не только размеры, но и вид смеси, из которой изготовлены блоки: «Т» — из тяжелого бетона, «П» — из керамзитобетона, «С» — из силикатного раствора.

Посмотрите видео о том, как залить блок в специальную форму.

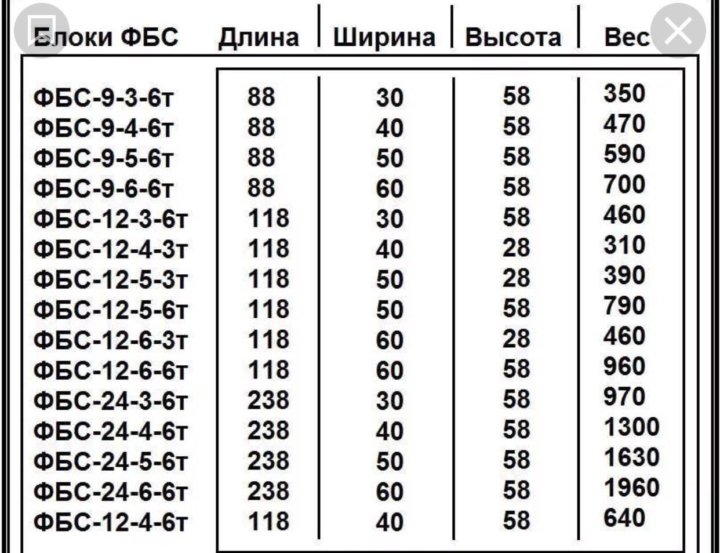

В зависимости от марки ФБС меняется вес изделия, что видно из таблицы 1.


Таблица 1. Марки блоков

Марка плиты, наличие армирования (для повышения несущей способности строительный материал), а также марки бетона, используемого для изготовления ФБС, выбираются на этапе проектных работ в зависимости от нагрузки, действующей на основание под подошвой фундамента.

Количество изделий, необходимое для возведения фундамента или стен, рассчитывается в зависимости от несущих свойств ФБС и их геометрической формы.

Зачем нужно знать вес плит

Недостаток блоков в том, что процесс их монтажа достаточно сложен.

ФБС применяется для устройства фундамента и возведения стен. Главное их преимущество в том, что эти конструкции доставляются на строительную площадку в готовом виде, поэтому нет необходимости тратить время на достижение бетоном нужной прочности.Это значительно ускоряет работу.

При изготовлении данных строительных элементов используются специальные технологии: сушка или пропаривание изделий в заводских условиях, это обеспечивает блокам стандартную степень твердости, морозостойкости и прочности на сжатие. Для защиты плит от агрессивного действия атмосферных и грунтовых вод их покрывают гидроизоляционным слоем на битумной основе.

Вес плит зависит от размеров изделий и марки бетона, используемого при их изготовлении, плюс количество арматуры.Это влияет на качество и прочность основания. Вы можете найти его, воспользовавшись ассортиментом.

Определив, сколько весят блоки, строители могут рассчитать, сколько техники потребуется для их доставки и монтажа, а также рассчитать нагрузку, которую может выдержать фундамент ФБС.

Расчет фундамента, конечно, желательно доверить профессионалам, но также можно использовать для этих целей онлайн-калькулятор. Чтобы самостоятельно рассчитать количество фундаментных блоков, нужно объем фундамента разделить на объем одного блока. После этого подбирают размеры ФБС, которые при суммировании равны размерам фундамента.

Марка раствора, из которого изготовлена ​​плита, а также наличие в ней пустот, снижает допустимые нагрузки на этот блок. Если все расчеты произведены правильно, то по результатам строительных работ хозяева получат устойчивый и прочный фундамент.

Размеры плиты, марка бетона также влияют на массу блока.Узнав, сколько весит изделие (взвесив этот строительный элемент), можно рассчитать его плотность и сравнить с заявленной плотностью завода. Так вы сможете обезопасить себя от подделки.

Предпочтительнее покупать сертифицированную продукцию известных брендов, зарекомендовавших себя на строительном рынке. Если на строительные материалы нет сертификата качества, от него лучше отказаться, потому что неизвестно, какие у него технические характеристики.

Фундаментные блоки ФБС

принимают участие в возведении фундамента строения, как становится понятно из названия. Это железобетонные изделия прямоугольной формы из высококачественного бетона, имеющие армирующий каркас и иногда проушины для удобства разгрузочно-погрузочных работ. Их еще называют цокольными этажами. Некоторые модификации с торцов оснащены вырезами, которые при монтаже заливаются бетоном и служат для более эффективного соединения элементов между собой.Выпускаемая продукция имеет четкое соответствие ГОСТ 13579-78.

В индивидуальном строительстве в большинстве случаев выбирают устройство ленточного типа фундамента, что обусловлено возможностью возведения на нем цокольного этажа, пригодного для различного назначения. Среди прочего, оценки специалистов сводятся к тому, что монтаж блоков ФБС в среднем выходит на пару тысяч рублей за м³ дешевле, чем возведение опалубки и изготовление монолита с заливкой бетоном.

Площади и возможность использования фундаментного блока

Возведение блочного фундамента во многом позволяет удешевить и ускорить возведение здания в целом.Помимо того, что блоки ФБС предназначены для фундамента, их часто используют при возведении стен. Стеновые изделия намного легче, если сравнивать с фундаментными аналогами из блоков ФБС. Также данные железобетонные изделия используются с целью постоянного или временного ограждения объектов. Например, при ремонтных работах на дорогах. Здесь будут уместны блоки ФБС, которые называют бывшими в употреблении.

Их осуществимость связана со следующими моментами:

  1. Когда на стройплощадке есть свободное место.Это связано с тем, что блоки имеют значительный вес, и передвинуть их вручную невозможно. Привлечь журавля.
  2. Когда не хватает времени. Сборка фундамента из блоков фбс не занимает много времени, главное подготовить место для их укладки.
  3. При проведении работ в неблагоприятную погоду (осеннее время) и при обильных непрекращающихся осадках, препятствующих изготовлению ленточного монолитного фундамента методом заливки. Например, когда невозможно соорудить опалубку, установить армирующий «каркас», направить и залить раствор, помочь разогреть его и дождаться схватывания бетона.
  4. При недостаточной квалификации строителей для выполнения более сложных видов фундаментных работ. Устройство монолитной плиты предполагает наличие знаний и навыков, а установить фундаментные блоки в траншею можно, не имея ни того, ни другого.
  5. Когда лента сделана не непрерывной, а прерывистой. Это базовое устройство позволяет дополнительно сэкономить на материалах.

Вернуться к индексу

Характеристики блока

Габаритные размеры – основные параметры, учитываемые при выборе фундаментных блоков.Основные размеры это длина и ширина с высотой. Зная их, рассчитайте необходимое количество изделий для возведения фундамента здания. Все блоки названы в соответствии со статьей. Например, блоки ФБС 8-3-6. Давайте расшифруем, что означает это имя.

Все блоки делятся на несколько категорий:

  • FBS, где C означает твердый;
  • ФБП, где П — полый;
  • FBV, где V — надрез.

Понятно, что первые две буквы в названии расшифровываются как фундаментные блоки.И вся разница между ними заключается именно в последней букве, которая у разных модификаций разная.

Следовательно, три цифры, указанные после аббревиатуры ФБС, будут означать следующее: блок достигает 0,8 метра в длину, 0,3 метра в ширину и 0,6 метра в высоту.

или больше. Расшифруем характеристики изделия с пометкой «ФБС 24.4.6». Цифры имеют следующее значение: длина 2,4 м, ширина 0,4 м, высота 0.6 м. Вес блока 1300 кг. Потребуется три машины, чтобы привезти на площадку 10 таких изделий.

Вес одного блока также является не менее значимым параметром, важным при перевозке и при расчете перевозки количества продукции в одном вагоне. Вес фундаментных блоков может варьироваться в пределах 250 кг – 2 тонны (в соответствии с маркировкой элементов).

По ГОСТу марка бетона для производства данного вида железобетонных конструкций должна быть равна В12, 5М150.

Старайтесь использовать фундаментные блоки большей длины, что уменьшит количество стыков и уменьшит трудоемкость монтажных процедур, трудоемкость заделки стыков.

При почасовой норме использования крана сортовой прокат значительно удешевляет строительство.

При выборе материала для строительства загородного дома или коттеджа необходимо руководствоваться не только его стоимостью, но и характеристиками.При устройстве фундамента и стен обязательно нужно учитывать вес бетонного блока, его плотность, морозостойкость и водопоглощение.

Вес любого материала для строительства зависит от его наполнителей и соответственно плотности, бетонные блоки изготавливаются нескольких видов, каждый из которых имеет свои особенности и качество.

Зная размеры и вес 1 м 3 материала, можно рассчитать вес изделия. При расчете в первую очередь рассчитывают объем бетона в панели и объем ее пустот.Если в блоке нет пустот, то объем бетона V=AxBxC, где A, B, C — стороны изделия. Например, если стороны блока 39х19х19 см, то V = 39х19х19 = 14079 см3 = 14,079 л = 0,014079 м3. Умножаем этот результат на вес 1м 3 (для примера возьмем массу легкого бетона равной 1800 кг) бетона и получаем массу бетонного блока. То есть m = 1800×0,014079 = 25,3422 кг.

При покупке изделий для фундамента и стен Вы всегда можете узнать их вес у продавца.Вес стеновых блоков в зависимости от плотности бетона, размера и марки изделия колеблется от 6 до 50 кг. Панели фундамента могут весить от 250 до 1970 кг.

7 февраля 2013 г.

Статьи по теме:
Оригинальный и прочный забор скроет любой участок от непрошеных и посторонних. Бетонные заборные блоки, из которых много разных…

Многие компании занимаются производством ЖБИ, для этих целей закупается специальное оборудование, на котором устанавливаются блоки различной формы, назначения и …

Блоки широко используются в строительстве фундаментов. Их использование для возведения фундамента имеет ряд существенных преимуществ: во-первых, они уже доводят до места строительства…

Линия наступления | Правила футбольного позиционирования

Физические измеримые параметры:

  • Высота: 6 футов 5 дюймов
  • Вес: 280 фунтов.

Статистика:

  • 40 ярдов: 5.0
  • Скамья: 320 фунтов.
  • Приседания: 450 фунтов.

Ключи от тренера:

Доминирует в LOS и ставит игроков HS на спину. Может перемещать линию схватки на 5 ярдов по желанию. С легкостью добирается до второго уровня и выигрывает в космосе. Показывает отличный баланс, редко лежит на земле. Играет с отличным уровнем подушки, демонстрируя отличный изгиб колена. Играет с большой натуральной широкой базой. Демонстрирует способность с легкостью проходить наборы, скользить и отражать.Может сохранять равновесие при беге и может поражать движущиеся цели в дальнем поле. Игрок типа All State, All Area / District, привлекающий внимание всей страны со стороны вербовочных СМИ. Обычно это многократный выбор All Conference.


Физические измеримые параметры:

  • Высота: 6 футов 3 дюйма
  • Вес: 270 фунтов.

Статистика:

  • 40 ярдов: 5,2
  • Скамья: 305 фунтов.
  • Приседания: 425 фунтов.

Ключи от тренера:

Май не продемонстрировал стабильного доминирования элитного новобранца FBS Power 5, но тренеры этого уровня по-прежнему будут назначать стипендии спортивным линейным атакующим старшеклассникам, поскольку они считают, что могут развить их с помощью года в красной рубашке и хорошей силовой и физической подготовки. программа.Мигает способность доминировать в LOS и сбивать игроков HS на землю. Может регулярно переходить на второй уровень. Мигает возможность перемещать линию схватки. Вспыхивает возможность отделки блоков. Показывает хороший баланс, редко лежит на земле. Играет с большим уровнем подушки, демонстрируя хороший сгиб колена. Играет с хорошей натуральной широкой базой. Показывает умение проходить набор, скользить и отражать. Может поражать движущиеся цели в нижней части поля. Все игроки типа Район/Район. Обычно это многократный выбор All Conference.


Физические измеримые параметры:

  • Высота: 6 футов 2 дюйма
  • Вес: 260 фунтов.

Статистика:

  • 40 ярдов: 5,3
  • Скамья: 300 фунтов.
  • Приседания: 410 фунтов.

Ключи от тренера:

Вспыхивает способность доминировать в LOS и сбивать игроков HS на землю. Может регулярно переходить на второй уровень. Мигает возможность перемещать линию схватки.Показывает хороший баланс, редко лежит на земле. Играет с большим уровнем подушки, демонстрируя хороший сгиб колена. Играет с хорошей натуральной широкой базой. Показывает умение проходить набор, скользить и отражать. Может поражать движущиеся цели в нижней части поля. Все игроки типа Район/Район. Обычно это многократный выбор All Conference.


Физические измеримые параметры:

  • Высота: 6 футов 1 дюйм
  • Вес: 240 фунтов.

Статистика:

  • 40 ярдов: 5.4
  • Скамья: 295 фунтов.
  • Приседания: 405 фунтов.

Ключи от тренера:

Мигает возможность перемещения ЛОС. Может перейти на второй уровень. Показывает хороший баланс, не отрывается от земли. Играет с солидным уровнем подушек, демонстрируя достойное сгибание колена. Может пройти сет и двигать ногами. Стучит к мячу. Обычно выбор All Conference или Varsity Starter.


Физические измеримые параметры:

  • Высота: 6 футов 1 дюйм
  • Вес: 240 фунтов.

Статистика:

  • 40 ярдов: 5,4
  • Скамья: 295 фунтов.
  • Приседания: 405 фунтов.

Ключи от тренера:

Мигает возможность перемещения ЛОС. Может перейти на второй уровень. Показывает хороший баланс, не отрывается от земли. Играет с солидным уровнем подушек, демонстрируя достойное сгибание колена. Может пройти сет и двигать ногами. Стучит к мячу. Обычно выбор All Conference или Varsity Starter.

Фундаментные блоки ФБС

и ГОСТ.

Блоки бетонные для стен подвала Блоки бетонные для стен подвала Технические условия Фундаментные блоки

— один из самых популярных видов сборных железобетонных изделий. На практике ФБС можно встретить в проектах строительства фундаментов, цокольных и цокольных этажей здания. Стоит учесть, что при выполнении монтажа обязательно нужно предусмотреть углубления, влияющие на прочность основания. Фундаментальные блочные устройства, независимо от этажности помещения, могут монтироваться как для фундамента, так и для второстепенных компонентов здания.Эксплуатационные качества и качество материала регламентируются ГОСТ 13579 — 85 и ГОСТ 13579 — 78. Обо всех особенностях ФБС мы расскажем в нашей статье.

Концепция FBS

ФБС – прочный и надежный материал, который используется как в частном, так и в коммерческом строительстве. Среднестатистического потребителя такие блоки привлекают в качестве материала для монтажных работ по созданию жилых домов. Эта аббревиатура имеет следующую расшифровку: стеновые фундаментные блоки. Более экономичного и практичного материала сегодня не существует.

Данные изделия изготавливаются из цемента выше М 50, обладающего высокой прочностью и морозостойкостью. Производство происходит путем их заливки в формы, от которых отталкиваются габариты ФБС. Стоит отметить, что данные требования прописаны в статьях 78 и 85 ГОСТ 13579.

Свойства блока

Для того, чтобы сделать правильный выбор, нужно знать все преимущества и недостатки деталей. Среди преимуществ функционирования следует выделить следующие характеристики:

  • Высокий уровень прочности, износостойкости и устойчивости к деформации;
  • Фундаментные блоки не подвержены влиянию биологической среды, а именно таким процессам, как плесень, грибки и другие виды бактерий;
  • Морозостойкие;
  • Обладает высокими показателями по экологическим стандартам;
  • Огромный ассортимент, отличающийся размерами и формами ФБС.

Технология производства

Если рассматривать технологию создания ФБС, то на сегодняшний день существует несколько вариантов их изготовления. Выбор подхода зависит от бетонного наполнителя. Итак, на рынке можно найти следующие методы:

  • Модели из керамзита или силиката. Плотность 1800 кг на кубический метр. м, и определяет размер веса блоков.
  • Фундаментные блоки из высококачественного бетона;
  • Цементный блок М 100 относится к одной из самых дешевых категорий.

По ГОСТ 78 слив ФБС должен производиться в специальных формах или методом мгновенной зачистки. Второй способ характеризуется трапециевидным сечением. Стоит учесть, что кроме цемента в состав блоков входят пластификаторы и добавки.

Внимание! Все было сделано, и составляющие конструкции, а также их размеры регламентированы стандартами.

Размеры и маркировка

Кроме плотности, морозостойкости и веса конструкции очень важную роль играют размеры блоков. Для определения значения нужно рассчитать площадь основания дома, толщину стен и перекрытий.

Внимание! Стандартными и наиболее популярными являются прямоугольные и кубические блочные модели (6).

Если вы решили купить комплектующие для фундамента, то вам нужно смотреть на маркировку, где каждая цифра имеет свое значение. Например, блоки 6-4-6 представляют размеры высоты, длины и ширины. Стоит отметить, что 6 означает 60 см или 0,6 метра.

Общие черты использования блоков

Перед тем, как приступить к закладке фундамента, необходимо провести геодезический анализ грунта, который проверяет его соответствие плану проекта. Затем этой организации выдается разрешение на покупку и дальнейшую установку агрегатов. Ведь для каждого типа грунта существуют определенные виды ФБС. ГОСТ 78 выдвигает перечень требований и рекомендаций относительно различных типов земель:

  • Если на территории есть песчаные грунты, то блоки необходимо устанавливать неглубоко, до 0. 7 метров;
  • Для щебеночного грунта, наоборот, нужно размещать ФБС глубоко;
  • Для грунта с глинистыми примесями нужно выбирать самые прочные модели, например, ФБС 24.

Внимание! С такими устройствами реально построить подвальное помещение, которое к тому же можно отапливать.

В данной статье описывается блочная конструкция для фундамента, которая на сегодняшний день считается одной из самых популярных технологий возведения фундамента.Также мы изучили виды сборных элементов, размеры, особенности регламентации производства и маркировки. Надеюсь, представленная информация будет вам полезна в вашей практике.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

ГОСТ 13579-78

Госстрой СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.79

Настоящий стандарт распространяется на блоки из тяжелого бетона, а также легкого и плотного силикатного бетона средней плотностью не менее 1800 кг/м 3 и предназначенные для стен подвалов и технических подпольев зданий. В качестве фундамента можно использовать монолитные блоки.

(Измененная редакция, Дополнение №1).

1.1. Блоки делятся на три типа:

ФБС — твердый;

ФБВ — сплошной с вырезом для прокладки перемычек и прохождения коммуникаций под перекрытиями подвалов и технических подпольев;

FBP — пустотный (с открытыми пустотами).

1.2. Форма и размеры блоков должны соответствовать указанным на — и в табл. один.

Таблица 1

Блочный

Основные размеры блока, мм

Длина л

Ширина б

Высота ч

Блоки типа FBS

А. Блоки шириной 300 мм

При соответствующем обосновании допускается применение блоков из бетона классов прочности на сжатие, отличных от указанных в -. При этом во всех случаях класс бетона по прочности на сжатие следует принимать не выше В15 и не ниже:

В3,5 — для блоков из тяжелого и легкого бетона;

В12,5 — для блоков из плотного силикатного бетона.

Примечание. В условном обозначении блоков из бетона классов прочности на сжатие, отличных от указанных в -, перед буквой, характеризующей марку бетона, следует проставлять соответствующий цифровой индекс.

1.5. Расположение монтажных петель в блоках должно соответствовать указанному на -. Конструкции монтажных петель приведены в.

Допускается установка монтажных петель в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блока и заподлицо с его верхней плоскостью.

1,3 — 1,5.

Марка блока

Класс бетона по прочности на сжатие

Монтажная петля

Расход материалов

Масса блока (справочная), т

Торговая марка

Количество

Бетон, м 3

Сталь, кг

Примечание. Масса блоков дана для тяжелого бетона средней плотностью 2400 кг/м 3 .

2.7. Значение нормированной отпускной прочности бетонных блоков (в процентах от класса прочности на сжатие) следует принимать равным:

50 — для тяжелого бетона и легкого бетона класса В12,5 и выше;

70 — для тяжелого бетона класса В10 и ниже;

80 — для легких бетонов класса В10 и ниже;

100 — для плотного силикатного бетона.

При поставке блоков в холодное время года допускается увеличение нормируемой отпускной прочности бетона, но не более значений (в процентах от класса прочности на сжатие):

70 — для бетона класса В12,5 и выше;

90 — для бетона класса В10 и ниже.

Значение нормированной отпускной прочности бетона следует принимать по проектной документации на конкретное здание или сооружение в соответствии с требованиями ГОСТ 13015.0.

Поставка блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу прочности на сжатие, осуществляется при условии, что изготовитель гарантирует достижение бетоном требуемой прочности в расчетном возрасте, определяемом по результатам испытаний контрольных образцов, изготовленных из бетонной смеси рабочего состава и хранящихся в условиях по ГОСТ 18105.

2,5 — 2,7. (Измененная редакция, Дополнение No.1).

2.8. При отпуске блоков потребителю влажность легкого бетона не должна быть более 12 %.

(Измененная редакция, Дополнение №1).

2.9. Монтажные петли блоков следует выполнять из стержневой горячекатаной гладкой арматуры класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Ац-II марки 10ГТ по ГОСТ 5781.

Арматура из стали марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже минус 40°С.

2.10. Отклонение конструктивных размеров блоков не должно превышать, мм:

длина 13

по ширине и высоте 8

по размеру выреза 5

2.11. Отклонение от прямолинейности профиля поверхностей блока не должно превышать 3 мм по всей длине и ширине блока.

(Исправленное издание).

2.12. Установлены следующие категории поверхностей из бетонных блоков:

А3 — лицевая, предназначенная под покраску;

А5 — лицевая, предназначенная для отделки керамической плиткой, уложенной на слой раствора;

А6 — передний, необработанный;

А7 — нелицевая, не видна в условиях эксплуатации.

Требования к качеству поверхностей блоков по ГОСТ 13015.0.

(Измененная редакция, Дополнение №1).

2.13. (Исключен, Изменение № 1).

2.14. В бетоне блоки, взятые в соответствии с гл. 3, трещины не допускаются, за исключением местной поверхностной усадки, ширина которой не должна превышать 0,1 мм в блоках из тяжелого и плотного силикатного бетона и 0,2 мм в блоках из легкого бетона.

(Измененная редакция, Дополнение №1).

2.15. На монтажных петлях не должно быть наслоений бетона.

3.1. Приемку блоков следует производить партиями в соответствии с требованиями ГОСТ 13015.1 и настоящего стандарта.

3.2. Приемку блоков по морозостойкости и водонепроницаемости бетона, отпускной влажности легкого бетона, а также по водопоглощению бетона блоков, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует проводить по результатам периодических испытаний.

3.3. Испытания бетона на водонепроницаемость и водопоглощение блоков, к которым предъявляются данные требования, следует проводить не реже одного раза в 3 месяца.

3.4. Отпускную влажность легкого бетона следует контролировать не реже одного раза в месяц по результатам испытаний образцов, отобранных из трех готовых блоков.

Оценку фактической влажности выпуска следует проводить по результатам проверки каждого контролируемого блока по средней влажности проб, отобранных из него.

3.5. Приемка блоков по прочности бетона (класс бетона по прочности на сжатие и отпускную прочность), соответствие монтажных петель требованиям настоящего стандарта, точность геометрических параметров, ширина раскрытия технологических трещин и категория поверхности бетона блоков следует проводить по результатам приемочных испытаний.

3.6. Приемку блоков по точности геометрических параметров, категории поверхности бетона и ширине раскрытия технологических трещин следует проводить по результатам выборки.

3.7. Приемку блоков по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков следует проводить сплошным контролем с отбраковкой блоков, имеющих дефекты по заданным показателям.

сек. 3. (Измененная редакция, Изменение № 1).

4.1. Прочность бетона на сжатие следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранящихся в условиях, установленных ГОСТ 18105.

При испытании блоков неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или механическими приборами по ГОСТ 22690, а также другими методами, предусмотренными стандартами на бетон методы тестирования.

(Измененная редакция, Дополнение №1).

4.2. (Исключен, Изменение № 1).

4.3. Марку бетона по морозостойкости следует определять по ГОСТ 10060.

4.4. Водостойкость бетонных блоков следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.

(Измененная редакция, Дополнение №1).

4.4.1. (Исключен, Изменение № 1).

4.5. Водопоглощение бетонных блоков, предназначенных для эксплуатации в агрессивной среде, следует определять в соответствии с требованиями ГОСТ 12730.0 и ГОСТ 12730.3 на серию образцов, изготовленных из бетонной смеси рабочего состава.

(Измененная редакция, Дополнение №1).

4.6. (Исключен, Изменение № 1).

4.7. Влажность легких бетонов следует определять по ГОСТ 12730.0 и ГОСТ 12730.2 путем испытания образцов, отобранных из готовых блоков.

Из каждого блока следует взять не менее двух проб.

Допускается определять влажность бетонных блоков диэлектрическим методом по ГОСТ 21718.

(Измененная редакция, Дополнение №1).

ГОСТ 13579-78
Имя Размеры (ДхШхВ, мм) объем, м3 Масса, т Цена за 1 шт. с НДС, руб.

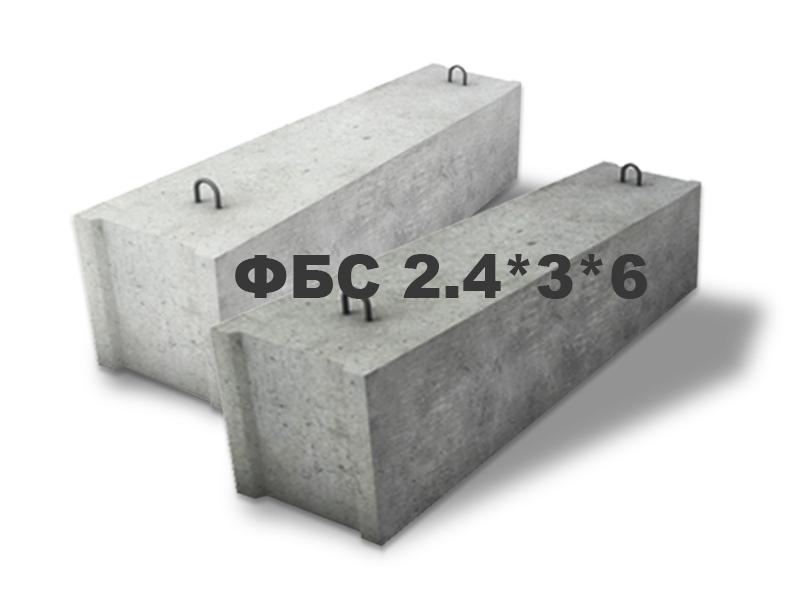

ФБС 24.3.6-т 2380x300x580 0,406 0,97 1787 г.
ФБС 24.4,6-т 2380x400x580 0,543 1,3 2394
ФБС 24.5.6-т 2380x500x580 0,679 1,63 2988
ФБС 24.6.6-т 2380x600x580 0,815 1,96 3587
ФБС 12.3.6-т 1180х300х580 0,197 0,48 905
ФБС 12.4,6-т 1180x400x580 0,265 0,64 1178
ФБС 12.5.6-т 1180x500x580 0,331 0,79 1472
ФБС 12.6.6-т 1180x600x580 0,398 0,96 1770
ФБС 12. 4.3-т 1180x400x280 0,127 0,31 664
ФБС 12.5,3-т 1180x500x280 0,159 0,38 757
ФБС 12.6.3-т 1180x600x280 0,191 0,46 877
ФБС 9.3.6-т 880x300x580 0,146 0,35 779
ФБС 9.4.6-т 880x400x580 0,195 0,47 981
ФБС 9.5,6-т 880x500x580 0,244 0,59 1107
ФБС 9.6.6-т 880x600x580 0,293 0,7 1281

Блоки фундаментные полнотелые изготавливаются по ГОСТ 13579-78 из тяжелого бетона марки М100 и применяются для устройства фундаментов, тех. подземные и подвальные стены. На сегодняшний день блоки фундаментные ФБС применяются в сборных железобетонных фундаментах малоэтажных зданий.Как правило, это частные дома, гаражи и т. д.

После завершения строительства основными функциями блоков ФБС будут передача нагрузки всей конструкции здания на грунт, прочность, надежность, устойчивость к коррозии и разрушению. Фундамент из блоков ФБС можно строить вне зависимости от погоды, он не требует установки опалубки, времени на набор бетоном необходимой прочности и в целом более экономичен, чем его монолитный вариант.Но необходимо помнить, что стеновые блоки подвала можно использовать не для каждого типа грунта. Например, они хорошо подходят для песчаных грунтов, а вот в случае рыхлых и мягких грунтов придется использовать другой тип фундамента. В противном случае возможно его дальнейшее проседание.

Блоки

ФБС изнутри и снаружи требуют нанесения гидроизоляции, например, битумной мастики. В случае повышенной влажности в районе возведения фундамента гидроизоляционный слой можно укладывать непосредственно под первый ряд блочной кладки. Итак, приступим к монтажу фундаментных блоков. Сначала выкапывается траншея на глубину промерзания грунта, при этом рабочие специально оставляют часть грунта для обратной засыпки. Перед установкой блоков делается песчаная основа. Далее идет подушка. Он может быть как монолитным, так и сборным, состоящим из плит ленточного фундамента. Эти сборные подушкообразные плиты за счет своей формы увеличивают площадь опоры и укладываются вплотную друг к другу. Только потом по углам наружных стен начинается монтаж блоков ФБС.Для того чтобы получилась перевязка блоков, они должны чередоваться по углам. Те. в одном ряду конец блока одной стены идет в угол, а в другом ряду конец блока другой стены. При монтаже блоки фундамента ФБС укладываются на раствор; в некоторых случаях для повышения надежности возможна дополнительная укладка кладочной сетки. В качестве надстроек можно использовать 2 варианта: кладку строительным кирпичом, либо заливку монолитной вставкой. Швы между блоками также заполняются раствором. Как и при кирпичной кладке, монтаж фундаментных блоков ФБС предполагает перевязку – вертикальные швы не должны совпадать, они должны находиться посередине верхнего и нижнего блоков.

В ряде случаев дополнительным способом экономии при строительстве сборного фундамента из блоков ФБС является увеличение расстояния между фундаментными блоками. Эти пустоты снова заполняются обычным красным строительным кирпичом. Такая экономия не повлияет на несущие характеристики малоэтажных домов.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

ГОСТ 13579-78

Госстрой СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.79

Настоящий стандарт распространяется на блоки из тяжелого бетона, а также легкого и плотного силикатного бетона средней плотностью не менее 1800 кг/м 3 и предназначенные для стен подвалов и технических подпольев зданий. В качестве фундамента можно использовать монолитные блоки.

(Измененная редакция, Дополнение №1).

1.1. Блоки делятся на три типа:

ФБС — твердый;

ФБВ — сплошной с вырезом для прокладки перемычек и прохождения коммуникаций под перекрытиями подвалов и технических подпольев;

FBP — пустотный (с открытыми пустотами).

1.2. Форма и размеры блоков должны соответствовать указанным на — и в табл. один.

Таблица 1

Блочный

Основные размеры блока, мм

Длина л

Ширина б

Высота ч

Блоки типа FBS

А. Блоки шириной 300 мм

При соответствующем обосновании допускается применение блоков из бетона классов прочности на сжатие, отличных от указанных в -. При этом во всех случаях класс бетона по прочности на сжатие следует принимать не выше В15 и не ниже:

В3,5 — для блоков из тяжелого и легкого бетона;

В12,5 — для блоков из плотного силикатного бетона.

Примечание. В условном обозначении блоков из бетона классов прочности на сжатие, отличных от указанных в -, перед буквой, характеризующей марку бетона, следует проставлять соответствующий цифровой индекс.

1.5. Расположение монтажных петель в блоках должно соответствовать указанному на -. Конструкции монтажных петель приведены в.

Допускается установка монтажных петель в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блока и заподлицо с его верхней плоскостью.

1,3 — 1,5.

Марка блока

Класс бетона по прочности на сжатие

Монтажная петля

Расход материалов

Масса блока (справочная), т

Торговая марка

Количество

Бетон, м 3

Сталь, кг

Примечание. Масса блоков дана для тяжелого бетона средней плотностью 2400 кг/м 3 .

2.7. Значение нормированной отпускной прочности бетонных блоков (в процентах от класса прочности на сжатие) следует принимать равным:

50 — для тяжелого бетона и легкого бетона класса В12,5 и выше;

70 — для тяжелого бетона класса В10 и ниже;

80 — для легких бетонов класса В10 и ниже;

100 — для плотного силикатного бетона.

При поставке блоков в холодное время года допускается увеличение нормируемой отпускной прочности бетона, но не более значений (в процентах от класса прочности на сжатие):

70 — для бетона класса В12,5 и выше;

90 — для бетона класса В10 и ниже.

Значение нормированной отпускной прочности бетона следует принимать по проектной документации на конкретное здание или сооружение в соответствии с требованиями.

Поставка блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу прочности на сжатие, осуществляется при условии, что изготовитель гарантирует достижение бетоном требуемой прочности в расчетном возрасте, определяемом по результатам испытаний контрольных образцов, изготовленных из бетонной смеси рабочего состава и хранящихся в условиях по .

2,5 — 2,7. (Измененная редакция, Дополнение № 1).

2.8. При отпуске блоков потребителю влажность легкого бетона не должна быть более 12 %.

(Измененная редакция, Дополнение №1).

2.9. Монтажные петли блоков следует выполнять из стержневой горячекатаной гладкой арматуры класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Ас-II марки 10ГТ.

Арматура из стали марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже минус 40°С.

2.10. Отклонение конструктивных размеров блоков не должно превышать, мм:

длина 13

по ширине и высоте 8

по размеру выреза 5

2.11. Отклонение от прямолинейности профиля поверхностей блока не должно превышать 3 мм по всей длине и ширине блока.

(Исправленное издание).

2.12. Установлены следующие категории поверхностей из бетонных блоков:

А3 — лицевая, предназначенная под покраску;

А5 — лицевая, предназначенная для отделки керамической плиткой, уложенной на слой раствора;

А6 — передний, необработанный;

А7 — нелицевая, не видна в условиях эксплуатации.

Требования к качеству поверхностей блоков — согласно.

(Измененная редакция, Дополнение №1).

2.13. (Исключен, Изменение № 1).

2.14. В бетоне блоки, взятые в соответствии с гл. 3, трещины не допускаются, за исключением местной поверхностной усадки, ширина которой не должна превышать 0,1 мм в блоках из тяжелого и плотного силикатного бетона и 0,2 мм в блоках из легкого бетона.

(Измененная редакция, Дополнение №1).

2.15. На монтажных петлях не должно быть наслоений бетона.

3.1. Приемку блоков следует производить партиями в соответствии с требованиями и настоящим стандартом.

3.2. Приемку блоков по морозостойкости и водонепроницаемости бетона, отпускной влажности легкого бетона, а также по водопоглощению бетона блоков, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует проводить по результатам периодических испытаний.

3.3. Испытания бетона на водонепроницаемость и водопоглощение блоков, к которым предъявляются данные требования, следует проводить не реже одного раза в 3 месяца.

3.4. Отпускную влажность легкого бетона следует контролировать не реже одного раза в месяц по результатам испытаний образцов, отобранных из трех готовых блоков.

Оценку фактической влажности выпуска следует проводить по результатам проверки каждого контролируемого блока по средней влажности проб, отобранных из него.

3.5. Приемка блоков по прочности бетона (класс бетона по прочности на сжатие и отпускную прочность), соответствие монтажных петель требованиям настоящего стандарта, точность геометрических параметров, ширина раскрытия технологических трещин и категория поверхности бетона блоков следует проводить по результатам приемочных испытаний.

3.6. Приемку блоков по точности геометрических параметров, категории поверхности бетона и ширине раскрытия технологических трещин следует проводить по результатам выборки.

3.7. Приемку блоков по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков следует проводить сплошным контролем с отбраковкой блоков, имеющих дефекты по заданным показателям.

сек. 3. (Измененная редакция, Изменение № 1).

4.1. Прочность бетона на сжатие следует определять по серии образцов, изготовленных из бетонной смеси рабочего состава и хранящихся при заданных условиях.

При испытании блоков неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом или механическими приборами по , а также другими методами, предусмотренными стандартами на методы испытаний бетона.

(Измененная редакция, Дополнение №1).

4.2. (Исключен, Изменение № 1).

4.3. Марку бетона по морозостойкости следует определять по .

4.4. Водостойкость бетонных блоков следует определять по серии образцов, изготовленных из бетонной смеси рабочего состава.

(Измененная редакция, Дополнение №1).

4.4.1. (Исключен, Изменение № 1).

4.5. Водопоглощение бетонных блоков, предназначенных для эксплуатации в агрессивной среде, следует определять в соответствии с требованиями и на серии образцов, изготовленных из бетонной смеси рабочего состава.

(Измененная редакция, Дополнение №1).

4.6. (Исключен, Изменение № 1).

4.7. Влажность легкого бетона следует определять путем испытания образцов, отобранных из готовых блоков.

Из каждого блока следует взять не менее двух проб.

ГОСТ 13579-78

УДК 691.327-412:006.354

Группа W33

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БЕТОННЫЕ БЛОКИ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

Блоки бетонные для стен подвалов.

дата введение 1979-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН

Центральный научно-исследовательский и проектный институт типового и опытного проектирования жилья (ЦНИИЭП Жилища) Госгражданстроя

Всесоюзный научно-исследовательский институт заводской технологии сборных железобетонных конструкций и изделий (ВНИИжелезобетон) Министерства промышленности строительных материалов СССР

ВНЕСЕН Государственным комитетом по строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 30.12.77 № 234

3. ВЗАМЕН ГОСТ 13579-68

4. СПРАВОЧНАЯ НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Артикул

Артикул

ГОСТ 5781-82

ГОСТ 13015.0-83

ГОСТ 13015.1-81

ГОСТ 13015.2-81

ГОСТ 10060.3-95

ГОСТ 13015.3-81

ГОСТ 18105-86

ГОСТ 12730.0-78

ГОСТ 12730.2-78

ГОСТ 12730. 3-78

СНиП 2.03.01-84

ГОСТ 12730.5-84

СНиП 2.03.11-85

5. ИЗДАНИЕ (ноябрь 2001 г.) с Изменением № 1, утвержденным в ноябре 1985 г. (ИУС 3-86)

Настоящий стандарт распространяется на блоки из тяжелого бетона, а также керамзитобетона и плотного силикатного бетона средней плотности (высушенные до постоянной массы) не менее 1800 кг/м 3 и предназначенные для устройства стен подвалов и технических подпольев зданий.

Для фундаментов можно использовать сплошные блоки.

1. ТИПЫ И КОНСТРУКЦИЯ БЛОКОВ

1.1. Блоки делятся на три типа:

ФБС — твердый;

ФБВ — сплошной с вырезом для прокладки перемычек и прохождения коммуникаций под перекрытиями подвалов и технических подпольев;

FBP — пустотный (с открытыми вниз пустотами).

1.2. Форма и размеры блоков должны соответствовать указанным на чертеже. 1-3 и в табл.один.

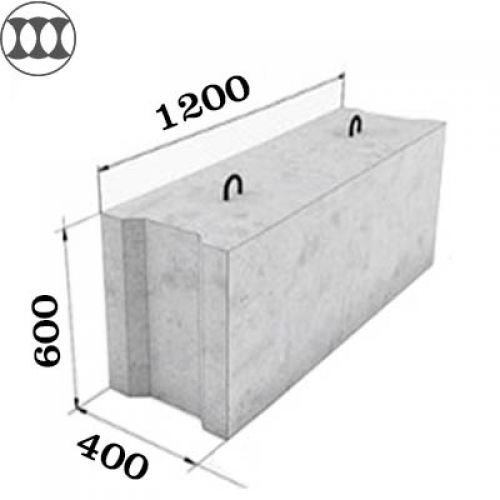

Блоки типа ФБС

Блоки шириной 300 мм

Блоки шириной 400, 500 и 600 мм

Блоки типа ФБВ

Блоки типа ФБП

Таблица 1

1.3. Структура условного обозначения (знаков) блоков следующая:

Тип блока (стр.1.1)

Размеры блока в дециметрах:

длина (закругленная)

высота (округленная)

Тип бетона: тяжелый — Т; на пористых заполнителях (керамзитобетон) — П; силикат плотный — С

Символ настоящего стандарта

Пример условного обозначения блока типа ФБС длиной 2380 мм, шириной 400 мм и высотой 580 мм из тяжелого бетона:

ФБС24. 4.6 -Т ГОСТ 13579-78

То же, типа ФБВ, длиной 880 мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях (керамзитобетон):

ФБВ9.4.6-П ГОСТ 13579-78

То же, типа ФБП, длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:

ФБП24.5.6-С ГОСТ 13579-78

Примечание. Допускается изготовление и применение блоков длиной 780 мм (доп.), принятых в типовых проектах зданий, утвержденных до 01.01.1978 г., на срок действия этих проектов.

1.4. Марки и характеристики тяжелых бетонных блоков приведены в табл. 2, из керамзитобетона — в табл. 3, из плотного силикатного бетона — в табл. 4.

При соответствующем обосновании допускается применение бетонных блоков с классами прочности на сжатие, отличными от указанных в табл. 2-4. При этом во всех случаях не более В15 и не менее:

В3,5 — для блоков из тяжелого бетона и керамзитобетона;

В12.5 — «»»» плотный силикатный бетон.

Примечание. В условном обозначении бетонных блоков с классами прочности на сжатие, отличными от указанных в табл. 2-4, перед буквой, характеризующей марку бетона, необходимо ввести соответствующий числовой индекс.

стол 2

Марка блока

Класс прочности бетона на сжатие

Монтажная петля

Расход материалов

Масса блока (справочная), т

Количество

Бетон, м 3

Сталь, кг

Примечание. Масса блоков дана для тяжелого бетона средней плотностью 2400 кг/м 3 .

Таблица 3

Марка блока

Класс прочности бетона на сжатие

Монтажные петли

Расход материалов

Масса блока (справочная), т

Количество

Бетон, м 3

Сталь, кг

Примечание. Масса блоков, а также марки монтажных петель даны для блоков из керамзитобетона средней плотностью 1800 кг/м 3 .

Таблица 4

Марка блока

Класс прочности бетона на сжатие

Монтажная петля

Расход материалов

Масса блока (справочная), т

Количество

Бетон, м 3

Сталь, кг

Примечание. Масса блоков, а также монтажных петель дана для блоков из плотного силикатного бетона средней плотностью 2000 кг/м 3 .

1.5. Расположение монтажных петель в блоках должно соответствовать указанному на рис. 1-3. Конструкции монтажных петель приведены в приложении.

Допускается установка монтажных петель в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блока и заподлицо с его верхней плоскостью.

При применении специальных захватных устройств для подъема и монтажа блоков допускается по согласованию между изготовителем, потребителем и проектной организацией изготавливать блоки без монтажных петель.

1.4, 1.5. (Измененная редакция, Дополнение № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Материалы, используемые для приготовления бетона, должны обеспечивать выполнение технических требований, установленных настоящим стандартом, и соответствовать действующим стандартам или ТУ на эти материалы.

2.2. Фактическая прочность бетонных блоков (в расчетном возрасте и выпуске) должна соответствовать потребной прочности, назначаемой по ГОСТ 18105, в зависимости от нормируемой прочности бетона, указанной в проектной документации на здание или сооружение, и от показателя прочности. Фактическая однородность прочности бетона.

(Измененная редакция, Дополнение №1).

2.3. Морозостойкость и водонепроницаемость бетона следует назначать в проекте в зависимости от режима эксплуатации конструкций и климатических условий района строительства в соответствии со СНиП 2.03.01 — для тяжелого бетона и керамзитобетона и СН 165 — для плотного силикатного бетона.

2.4. Бетон, а также материалы для приготовления бетона для блоков, предназначенных для эксплуатации в агрессивной среде, должны соответствовать требованиям СНиП 2.03.11, а также дополнительным требованиям СН 165 для блоков из плотного силикатного бетона.

2.5. Классы бетона по прочности на сжатие, марки бетона по морозостойкости и водонепроницаемости, а при необходимости требования к бетону и материалам для его приготовления (см.4), должны соответствовать проектным, указанным в заказах на изготовление блоков.

2.6. Поставка блоков потребителю должна производиться после достижения бетоном требуемой отпускной прочности (п. 2.2).

2.7. Значение нормируемой отпускной прочности бетонных блоков в процентах от класса прочности на сжатие следует принимать равным:

50 — для тяжелого бетона и керамзитобетона класса В12,5 и выше;

70 — «»» класса В10 и ниже;

80 — «керамзитобетон» В10 и ниже;

100 — «Бетон силикатный плотный.

При поставке блоков в холодное время года допускается увеличение значения нормируемой отпускной прочности бетона в процентах от класса прочности на сжатие, но не более;

70 — для бетона класса В12,5 и выше;

90 — «» «B10 и ниже.

Значение нормированной отпускной прочности бетона следует принимать по проектной документации на конкретное здание или сооружение в соответствии с требованиями ГОСТ 13015.0.

Поставка блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу прочности на сжатие, осуществляется при условии, что изготовитель гарантирует достижение бетоном требуемой прочности в расчетном возрасте, определяемом по результатам испытаний контрольных образцов, изготовленных из бетонной смеси рабочего состава и хранящихся в условиях по ГОСТ 18105.

2,5-2,7. (Измененная редакция, Дополнение No.1).

2.8. При доставке блоков потребителю влажность керамзитобетона не должна быть более 12%.

2.9. Монтажные петли блоков следует выполнять из стержневой горячекатаной гладкой арматуры класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Ац-II марки 10ГТ по ГОСТ 5781.

Арматура из стали марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже минус 40°С.

2.10. Отклонения в мм расчетных размеров блоков не должны превышать:

2.11. Отклонение от прямолинейности профиля поверхностей блока не должно превышать 3 мм по всей длине и ширине блока.

2.12. Установлены следующие категории поверхностей из бетонных блоков:

А3 — лицевая, предназначенная под покраску;

А5 — лицевая, предназначенная для отделки керамической плиткой, уложенной на слой раствора;

А6 — передний, необработанный;

А7 — безликий, незаметный в условиях эксплуатации.

Требования к качеству поверхностей блоков по ГОСТ 13015.0.

(Измененная редакция, Дополнение №1).

2.13. (Исключен, Изменение № 1).

2.14. В бетоне блоки, взятые в соответствии с гл. 3, трещины не допускаются, за исключением местной поверхностной усадки, ширина которой не должна превышать 0,1 мм в блоках из тяжелого и плотного силикатного бетона и 0,2 мм в блоках из керамзитобетона.

2.15. На монтажных петлях не должно быть налипания бетона.

3. ПРАВИЛА ПРИЕМКИ

3.1. Приемку блоков следует производить партиями в соответствии с требованиями ГОСТ 13015.1 и настоящего стандарта.

3.2. Приемку блоков на морозостойкость и водонепроницаемость бетона, выделение влаги керамзитобетона, а также на водопоглощение бетона блоков, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует проводить по результатам периодических испытаний.

3.3. Испытания бетона на водонепроницаемость и водопоглощение блоков, к которым предъявляются данные требования, следует проводить не реже одного раза в три месяца.

3.4. Отпускную влажность керамзитобетона следует контролировать не реже одного раза в месяц по результатам испытаний проб, отобранных из трех готовых блоков.

Оценку фактической влажности выпуска следует проводить по результатам проверки каждого контролируемого блока по средней влажности проб, отобранных из него.

3.5. Приемка блоков по прочности бетона (класс бетона по прочности на сжатие и отпускную прочность), соответствие монтажных петель требованиям настоящего стандарта, точность геометрических параметров, ширина раскрытия технологических трещин и категория бетонной поверхности блоков следует проводить по результатам приемочных испытаний.

3.6. Приемку блоков по точности геометрических параметров, категории поверхности бетона и ширине раскрытия технологических трещин следует проводить по результатам одномоментного выборочного контроля.

3.7. Приемку блоков по наличию монтажных петель, правильности нанесения маркировки и знаков следует проводить сплошным контролем с отбраковкой блоков, имеющих дефекты по заданным показателям.

сек. 3. (Измененная редакция, Изменение № 1).

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

4.1. Прочность бетона на сжатие следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранящихся в условиях, установленных ГОСТ 18105.

При испытании блоков неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или механическими приборами по ГОСТ 22690, а также другими методами, предусмотренными стандартами на бетон методы тестирования.

(Измененная редакция, Дополнение №1).

4.2. (Исключен, Изменение № 1).

4.3. Марку бетона по морозостойкости следует контролировать по ГОСТ 10060.0 — ГОСТ 10060.4.

4.4. Водостойкость бетонных блоков следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.

(Измененная редакция, Дополнение №1).

4.4.1. (Исключен, Изменение № 1).

4.5. Водопоглощение бетонных блоков, предназначенных для эксплуатации в агрессивной среде, следует определять в соответствии с требованиями ГОСТ 12730.0 и ГОСТ 12730.3 на серию образцов, изготовленных из бетонной смеси рабочего состава.

4.6. (Исключен, Изменение № 1).

4.7. Влажность керамзитобетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.2 путем испытания образцов, отобранных из готовых блоков.

Из каждого блока следует взять не менее двух проб.

Допускается определять влажность бетонных блоков диэлектрическим методом по ГОСТ 21718.

(Измененная редакция, Дополнение №1).

4.8. Размеры и отклонения от прямолинейности блоков, положение монтажных петель, а также качество поверхностей и внешний вид блоков проверяют по ГОСТ 13015.0.

5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВКА

5.1. Маркировка блоков — по ГОСТ 13015.2.

Маркировку и знаки следует наносить на боковую поверхность блока.

(Измененная редакция, Дополнение №1).

5.2. Блоки должны храниться штабелями, отсортированными по сортам и партиям, и укладываться близко друг к другу.

Высота штабеля блоков должна быть не более 2,5 м.

5.3. При хранении и транспортировке каждый блок должен быть уложен на деревянные прокладки, расположенные вертикально друг над другом между рядами блоков.

Подкладки для нижнего ряда блоков следует укладывать на плотное, тщательно выровненное основание.

5.4. Толщина прокладок должна быть не менее 30 мм.

5.5. Транспортировка блоков должна осуществляться с надежным креплением, предохраняющим их от смещения.

Высота штабеля при транспортировке устанавливается в зависимости от грузоподъемности автомобилей и допустимой габаритной погрузки.

5.6. Погрузка, транспортировка, разгрузка и хранение блоков должны производиться с соблюдением мер, исключающих возможность их повреждения.

5.7. Требования к документу о качестве блоков, поставляемых потребителю, в соответствии с ГОСТ 13015. 3.

Кроме того, документ о качестве блоков должен содержать марки бетона по морозостойкости и водонепроницаемости, а также по водопоглощению бетона (если эти показатели указаны в заказе на изготовление блоков).

(Измененная редакция, Дополнение №1).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель должен обеспечить соответствие поставляемых агрегатов требованиям настоящего стандарта при соблюдении потребителем правил транспортирования, условий применения и хранения агрегатов, установленных стандартом.

ПРИЛОЖЕНИЕ

Обязательно

МОНТАЖНЫЕ ПЕТЛИ

Спецификация и выбор стали для одной монтажной петли

Взгляд скаута на то, как оцениваются новобранцы футбольных колледжей | Bleacher Report

0 из 12

    На прошлой неделе мы рассмотрели навыки прототипа рекрута QB и разобрали каждый навык с помощью видео-примеров и подробных описаний.Это было отличное чтение, и оно действительно дало много информации о том, что ищут оценщики, когда они пытаются найти следующего великого потенциального клиента QB.

    На этой неделе давайте немного уменьшим масштаб с конкретной позиции и поговорим с более общей точки зрения. У многих из вас, наверное, всегда возникал вопрос: «Как именно школьный футболист выделяется из миллионов других игроков и привлекается?»

    Ну, они оцениваются, и многое зависит от этих оценок.Рекрутинговые оценки на поверхности немного отличаются от оценок NFL Draft и Free Agency. Оценка при найме больше связана с прогнозами, поскольку игроки молоды, а также включают несколько других факторов.

    Итак, для этого чтения, давайте шаг за шагом проведем вас через то, как новобранец футбольного колледжа проходит оценку.

1 из 12

    Это очень важно для тренеров колледжей при наборе персонала. Многие программы подписываются на какую-либо службу по подбору персонала, которая предоставляет им список из тысяч имен игроков в январе и феврале каждого года.

    Связи также важны, потому что, возможно, у тренера есть друг в старшей школе, у которого есть хороший новобранец, или он знает кого-то, кто знает игрока в маленьком городке, о котором не знают многие школы.

    Таким образом, новобранцы сначала получают известность через старую сеть связей. Теперь о других вещах…

2 из 12

    У тренеров и скаутов есть разные способы заполучить пленку/пленку потенциальных рекрутов.

    Многие программы подписываются на службу по подбору персонала, которая загружает кадры с новобранцами на сервер или сайт, где все сотрудники могут наблюдать за новобранцами и оценивать их.

    Тренеры и рекруты старших классов тоже очень активны в наши дни. Каждый день колледжи получают по почте тысячи DVD-дисков с лучшими моментами со всей страны от тренеров, игроков и родителей.

    Будучи скаутом в душе, я получаю удовольствие от оценки, и многие тренеры в колледжах делают то же самое. Лента не лжет.

3 из 12

    Каждый тренер в стране хочет большую команду, а чтобы иметь большую команду, нужны большие игроки. Меня не волнует, если новобранец не умеет играть фразу, если он большой, то он, по крайней мере, получит рекрутинговое письмо или два.

    Тренеров и скаутов, естественно, привлекают размеры, потому что самые крупные игроки привлекают их внимание, потому что они выделяются. Итак, первое, на что обращает внимание оценщик, — это размер, и это касается каждой позиции.

    QB 6 футов 4 дюйма, OL 6 футов 6 дюймов, CB 6 футов 0 дюймов и т. д. Размер — это первое, на что все обращают внимание.

4 из 12

    Тренер колледжа видит этого «большого» игрока, к которому их изначально тянет, следующее, что они хотят увидеть, это то, может ли парень бегать.

    В наши дни скорость так важна, потому что каждый раз игра проходит в невероятном темпе. Даже новобранцы лайнменов должны иметь некоторую скорость, чтобы быть успешными на своей позиции, потому что, если они не могут бежать, это ограничивает их возможности на поле.

    Даже те новобранцы, которые не являются лучшими для своего положения, но при этом обладают огромной скоростью, привлекут массу внимания. В прошлом году ЛеЭндрю Гордон был WR ростом 5 футов 7 дюймов, но все же подписал контракт с Kansas State, потому что он один из самых быстрых игроков в стране.

    Даже 5’8-дюймовый WR Тавон Остин находится на грани того, чтобы быть выбранным в первом раунде в следующем месяце. см. Тренер видит парня на пленке, и он ему нравится. Затем он идет посмотреть, как он играет лично, и ему нравится его размер, а также замечает, что он может немного бегать.

    Пока он заинтересован и продвигается вперед со своим Затем тренер захочет увидеть, насколько хорошим спортсменом является игрок.

    Вы миллионы раз слышали, как я использую такие фразы, как «атлетизм», «спортивные способности» и «двигательные навыки». Все это относится к ловкости игрока, равновесию, навыкам изменения направления, гибкости бедер, сгибанию колен, быстроте тела, способности к боковым движениям и способности к прыжкам среди прочего.

    Если тренер/скаут увидит, что у игрока адекватный атлетизм, то он действительно заинтересован. Если игрок считается немного жестким или прямолинейным, то игрок должен иметь доминирующую черту или навык в другой области его оценки, чтобы преодолеть недостаток атлетизма.

6 из 12

    Игрок, которого связной тренера/скаута сообщил ему, прошел проверку зрения, обладает некоторой скоростью и является солидным спортсменом. Ну и что дальше?

    Что ж, если мы говорим о проспекте OL или DL вместе с, возможно, проспектом LB, то его сила должна быть проверена. Помимо просмотра ленты и оценки силы игрока на основе этих исследований, тренер/скаут будет изучать показатели тренажерного зала игрока.

    Если игрок силен на данный момент, то это прекрасно, но в наши дни силовые и кондиционные программы в колледже чрезвычайно полезны.

    Игрок, который не слишком силен на уровне старшей школы, все же может стать сильнее, пройдя суровую программу силовых тренировок в колледже.

7 из 12

    Итак, теперь у вас есть игрок, который нравится тренеру колледжа или скауту на пленке, имеет хороший рост, хорошо бегает, демонстрирует некоторые навыки движения и обладает силовым потенциалом.

    Итак, теперь мы переходим к тому моменту, когда оценщик начнет оценивать новобранца конкретно на его текущей должности. Это может быть сложно на уровне старшей школы, потому что в некоторых школах нет хорошего тренера, нет хорошей схемы и многие игроки играют без позиции.

    Итак, если новобранец играет в QB, то здесь мы будем оценивать его механику, силу рук, точность, принятие решений и так далее. Или, если парень DB, то здесь мы оценим его навыки отражения, быстроту перехода, способность закрывать короткие области, осведомленность и инстинкты, и т.д. как QB, но его атлетизм и скорость хороши. Вот где оценка в рекрутинге становится жизненно важной и отличается от проекта и свободного агентства.

    Именно здесь тренер/скаут должен спроектировать, где именно новобранец может подойти и добиться успеха. Так что атлетичный и быстрый QB может стать отличным WR с некоторой подготовкой.

    Или что MLB может быть слишком мал для защитной схемы колледжа, но он инстинктивен и может быть хорошим СС. Тренерам и скаутам приходится много планировать и заглядывать в будущее, когда дело доходит до оценки игроков старшей школы, а тем, у кого большой потенциал, уделяется много внимания.

9 из 12

    Этим настройкам уделяется не так уж много внимания, поскольку тренеры колледжей больше не могут участвовать в подобных мероприятиях. Однако именно здесь их связи снова вступают в игру.

    Тренер может знать одного из сотрудников мероприятия и попросить его следить за новобранцем. Организаторы этих мероприятий также продают списки результатов колледжам, которые платят за их получение.

    Кроме того, многие из этих мероприятий широко освещаются на рекрутинговых сайтах, поэтому тренеры будут читать краткие обзоры, поскольку они не могут прийти в себя.

    Эти события также могут хорошо послужить новобранцу, если он их зажжет. В прошлом году никто не знал, кто Робби Роудс приедет весной, пока он не устроил пару шоу на нескольких мероприятиях и не поднялся на доски объявлений. Родс подписал контракт с Бэйлором и к концу года вошел в число 60 лучших новобранцев страны.

10 из 12

    Вы можете спросить «при чем здесь местоположение?» , так что позвольте мне объяснить. Калифорния, Флорида и Техас — три лучших штата для футбола.

    Джорджия, Алабама, Вирджиния и Огайо тоже там. Если новобранец из области или школы, которая традиционно славится своими талантами, то это сулит хорошие результаты, и тренеры/скауты принимают это во внимание.

    Честно говоря, тренеры собираются стекаться, чтобы увидеть Сони Мишеля, потому что он во Флориде, прежде чем они поедут увидеть RB из Южной Дакоты.

    С этими очагами приходит уверенность в том, что новобранец столкнулся с хорошей конкуренцией. Если он продюсирует в условиях хорошей конкуренции, то его шансы продюсировать в колледже становятся намного выше.

11 из 12

    Мне жаль говорить вам это, но программы колледжа должны побеждать в футбольных матчах. Поэтому им нужны хорошие игроки, и это то, что они ищут в первую очередь. Колледжи хотят, чтобы потенциальные всеамериканцы были больше, чем потенциальные академические всеамериканцы.

    Должны ли оценки и академический статус быть выше в этом списке? Абсолютно.

    Но это не самый высокий приоритет для тренеров и скаутов; это просто так. Однако после того, как тренер предпримет все вышеупомянутые шаги в своей оценке и оценке новобранца, он проверит оценки новобранца.

    Если новобранец действительно талантлив и тренер действительно впечатлен, иногда они даже предлагают новобранцу стипендию, даже не задумываясь об оценках новобранца. Это случается чаще, чем вы думаете.

12 из 12

    Это последнее в этом списке, но многие тренеры и скауты будут расспрашивать о характере игрока на протяжении всего процесса.

    От вопросов школьных тренеров, учителей, советников и директора школы о его поведении, поведении и характере до изучения семейного положения и биографии игрока тренеры и скауты проверят характер новобранца.

    После того, как они сначала оценят его как игрока.

    Эдвин Уэзерсби — аналитик по найму в College Football для Bleacher Report. Он работал в отделах скаутов/игроков в трех профессиональных футбольных командах, включая New York Giants, Cleveland Browns и Las Vegas Gladiators из Arena League. Он провел год, оценивая перспективы подготовки и написав конкретные статьи о рекрутинге и поиске контента для Student Sports Football (ранее ESPN Rise-HS).Синдицированный разведчик и писатель, он также участвовал в WeAreSC.com, GatorBait.net и Diamonds in the Rough Inc., журнале College Football и NFL Draft.

Открытие низкомолекулярных пептидов анти-PD-L1 для иммунотерапии рака | Journal for ImmunoTherapy of Cancer

Открытие пептидов против PD-L1 с помощью биопэннинга

Целью данного исследования является открытие малых пептидов, которые не только специфически связываются с PD-L1, но и блокируют взаимодействие между PD-L1 и PD-1. .Мы разработали новую стратегию биопэннинга для выбора пептидов, которые специфически связываются с PD-L1. Как показано на рис. 1а, после пяти циклов биопэннинга количество элюированных фагов резко увеличилось, что указывает на значительное обогащение элюции специфичными для PD-L1 фагами. Всего для секвенирования было случайным образом выбрано 57 одиночных фаговых колоний, и было обнаружено 4 последовательности пептидов (рис. 1b). Пептид CLP002 и пептид CLP003 имеют 21 и 32 повтора соответственно, тогда как пептид CLP001 и пептид CLP004 имеют 1 и 3 повтора соответственно.

Рис. 1

Открытие пептидов анти-PD-L1 с использованием новой процедуры биопэннинга. a Количество фагов, извлеченных из каждого раунда биопэннинга. b Последовательности обнаруженных пептидов анти-PD-L1. c Аффинность связывания выбранных пептидов с человеческим белком PD-L1 и альбумином измеряли с помощью SPR. d Кривые связывания пептидов на PD-L1-положительных раковых клетках человека (MDA-MB-231 и DU-145) и PD-L1-дефицитных раковых клетках человека MCF-7.Кривые связывания антитела против PD-L1 измеряли на клетках DU-145 и MCF-7. Результаты представлены в виде среднего ± SD ( n  = 3)

Аффинность связывания и специфичность пептидов к PD-L1

Аффинность связывания обнаруженных пептидов с рекомбинантным белком ECD PD-L1 человека оценивали с помощью SPR. Белок PD-L1 иммобилизовали на золотом чипе СМ5 методом прямого связывания с амином. Как показано на рис. 1b, значения CLP001, CLP002, CLP003 и CLP004 K D для PD-L1 человека составляли 534, 366, 117 и 544 нМ соответственно.Пептиды в значительной степени конкурируют с взаимодействием PD-1/PD-L1 (K D  = ~ 4 мкМ) [23]. Несмотря на то, что аффинность связывания пептидов, как правило, ниже, чем у антител, очень высокая аффинность антител может привести к токсичности в отношении мишени вне опухоли в здоровых тканях, которые экспрессируют низкие уровни PD-L1. В недавнем исследовании ученые сконструировали несколько Т-клеток химерного антигенного рецептора (CAR) с разным сродством к ICAM-1. CAR-T-клетки с микромолярным сродством к ICAM-1 показали лучшую противоопухолевую эффективность и безопасность, чем CAR-T-клетки с наномолярным сродством.CAR-T-клетки с наномолярной аффинностью лизируют здоровые клетки, которые экспрессируют низкий уровень ICAM-1. Напротив, клетки CAR-T с микромолярной аффинностью атакуют только опухолевые клетки с высоким уровнем ICAM-1, но не здоровые клетки с низким уровнем ICAM-1, что приводит к меньшей токсичности [24].

Показав высокое сродство пептидов к PD-L1, мы затем исследовали специфичность этих пептидов. Сначала мы измерили неспецифическое связывание пептидов с бычьим сывороточным альбумином (БСА) с помощью SPR. Как показано на рис.1с, кривые отклика БСА на пептиды не изменялись при градиенте концентрации пептидов, что указывает на незначительное связывание между пептидами и БСА. Напротив, кривые реакции пептидов на белок PD-L1 коррелировали с концентрациями пептидов. Далее мы исследовали их специфичность к PD-L1-положительным раковым клеткам человека DU-145. Раковые клетки человека MCF-7 дефицитны по PD-L1 и используются в качестве отрицательного контроля в этом исследовании [25, 26]. Как показано на рис. 1d, все пептиды и антитело PD-L1 (29E.2A3, BioXcell, Западный Ливан, Нью-Гемпшир) проявлял высокую аффинность связывания с PD-L1-позитивными раковыми клетками (DU-145), но низкую аффинность к PD-L1-дефицитным раковым клеткам человека MCF-7. Эти результаты ясно указывают на то, что пептиды анти-PD-L1 специфически связываются с рекомбинантным белком PD-L1 человека, а также со сверхэкспрессирующими PD-L1 раковыми клетками человека.

Блокада взаимодействия PD-1/PD-L1

Затем мы определили, блокируют ли пептиды анти-PD-L1 взаимодействие PD-1/PD-L1 человека. Антитело против PD-L1 человека (R&D Systems, кат. № AF156) использовали в качестве положительного контроля для калибровки этого анализа.Как показано на рис. 2а, антитело против PD-L1 человека блокировало взаимодействие PD-1/PD-L1 с половиной максимальной ингибирующей концентрации (IC 50 ) 36,76 нМ, что согласуется с отчетом компании. . IC 50 антитела против сверхэкспрессирующих PD-L1 раковых клеток DU-145 составляет 38,11 нМ, что сравнимо с блокирующим действием на белок PD-L1 (рис. 2б). Затем мы исследовали блокирующую эффективность пептидов анти-PD-L1 при 10  мкМ (рис. 2c). CLP002 показал самую высокую эффективность блокирования, тогда как CLP001 не блокировал взаимодействие PD-1/PD-L1.Мы также определили IC 50 каждого пептида, используя рекомбинантный белок PD-L1 человека и раковые клетки DU-145. Как показано на рис. 2d-f, CLP002 проявлял наилучший блокирующий эффект (85%) с IC 50 2,17 мкМ, когда планшет был покрыт человеческим белком PD-L1. Блокирующий эффект составил 80% при IC 50 1,43 мкМ, когда планшет был покрыт клетками DU-145. IC 50 пептида CLP003 составляла 2,22 мкМ с 60% эффективностью блокирования белка PD-L1 человека, а IC 50 равнялась 3.05 мкМ с эффективностью блокирования 56% против раковых клеток DU-145.

Рис. 2

Блокада взаимодействия PD-1/PD-L1 с помощью анти-PD-L1-пептидов и антител. a Профиль блокирования антитела против PD-L1 человека (R&D, AF156) против белка PD-L1 человека. b Блокирующий профиль антитела против PD-L1 человека (R&D, AF156) против клеток DU-145. c Эффективность блокирования пептидов анти-PD-L1 (10 мкМ) и антитела против PD-L1 человека (1 мкМ) в отношении белка PD-L1 человека. d IC 50 и эффективность блокирования пептидов и антител против белка PD-L1 человека и линии раковых клеток человека DU-145. e Профили блокирования пептидов против белка PD-L1 человека. f Профили блокирования пептидов против клеток DU-145. г Блокирующая эффективность пептидов и антитела против мышиного PD-L1 (BioXcell, 10F.9G2) в концентрации 10  мкМ против мышиного белка PD-L1. h IC 50 и эффективность блокирования пептидов против мышиного белка PD-L1 и мышиной линии раковых клеток 4 T1. i Профили блокирования пептидов против мышиного белка PD-L1. j Профили блокирования пептидов линии 4 T1 раковых клеток мыши. Результаты представлены в виде среднего ± ± стандартное отклонение (n = 3)

Эффективность блокирования пептидов против взаимодействия мышиных PD-1/PD-L1 также оценивалась, поскольку мы будем оценивать их противоопухолевую активность у мышей, которым имплантировали мышиные раковые клетки. Как показано на рис. 2g, блокирующая эффективность пептидов и антитела против мышиного PD-L1 (BioXcell, 10F.9G2) сравнивали при 10  мкМ. CLP002 блокировал 71% взаимодействий мышиных PD-1/PD-L1, в то время как CLP003 блокировал приблизительно 46% взаимодействий. Напротив, эффективность блокирования антитела против мышиного PD-L1 составила 92%. Это связано с тем, что CLP002 и CLP003 были обнаружены против белка PD-L1 человека и, следовательно, могут иметь меньшую аффинность связывания с мышиным PD-L1 или меньшее перекрытие с остатками взаимодействия PD-1/PD-L1 мыши. Мы также определили значения IC 50 пептидов для блокирования взаимодействия мышиных PD-1/PD-L1.Как показано на рис. 2h–j, IC 50 CLP002 составляло 1,91 мкМ с эффективностью блокирования 68 %, а IC 50 CLP003 составляло 2,26 мкМ с эффективностью блокирования 46 %. Таким образом, пептид CLP002 продемонстрировал самую высокую эффективность блокирования взаимодействия PD-1/PD-L1 и, следовательно, был выбран в качестве лучшего пептида, специфичного для PD-L1, для последующих исследований активности.

Сообщалось, что PD-L1 связывается с CD80 с умеренной аффинностью связывания, а интерфейс взаимодействия CD80/PD-L1 частично перекрывается с интерфейсами PD-1/PD-L1 и CD80/CTLA4. Взаимодействие CD80/PD-L1 специфически сдерживает активацию Т-клеток, и блокада взаимодействия может усиливать противоопухолевую активность Т-клеток [27]. Например, дурвалумаб — это одобренное FDA антитело к PD-L1, которое блокирует не только взаимодействие PD-1/PD-L1, но и взаимодействие CD80/PD-L1 [28]. Поэтому мы исследовали, блокируют ли пептиды анти-PD-L1 взаимодействие CD80/PD-L1. Как показано в дополнительном файле 1: рисунок S1, мы наблюдали примерно 17, 48, 48 и 27% эффективности блокирования пептидов CLP001, CLP002, CLP003 и CLP004 при 10  мкМ соответственно.Значения IC 50 для пептидов CLP002 и CLP003 составляют 2,45 мкМ и 1,62 мкМ соответственно. Данные свидетельствуют о том, что пептиды анти-PD-L1 блокируют взаимодействия PD-1/PD-L1 и CD80/PD-L1 одновременно, что приводит к усилению противоопухолевой активности Т-клеток.

Молекулярный докинг для взаимодействия пептид/PD-L1

Мы провели исследования молекулярного докинга для моделирования взаимодействий между пептидами анти-PD-L1 и белком внеклеточного домена PD-L1 человека (PDB ID# 5C3T) с использованием Autodock Vina Integrated в PyRx [29]. Иллюстрации комплексов PD-L1/пептид были созданы с использованием Pymol (рис. 3). Остатки PD-L1, ответственные за взаимодействие PD-1/PD-L1, были описаны ранее и выделены желтым цветом [22]. Остатки связывания CLP002 и CLP003 на PD-L1 сильно перекрываются с остатками PD-1 (рис. 3b и рис. 3c). Как показано на рис. 3a, пептид CLP001 не связывается с остатками взаимодействия PD-1/PD-L1, что объясняет тот факт, что пептид CLP001 связывается с PD-L1, но не блокирует PD-L1/PD-1. взаимодействие (рис.2г-д). Точно так же существует лишь небольшое перекрытие между областью связывания CLP004/PD-L1 и остатками взаимодействия PD-L1/PD-1 (рис. 3d). Это также согласуется с низкой эффективностью блокирования пептида CLP004 на рис. 2.

Рис. 3

Молекулярная стыковка для взаимодействия между пептидами анти-PD-L1 и белком PD-L1 человека (идентификатор PDB: 5C3T). a Моделирование взаимодействия между CLP001 и PD-L1. b Моделирование взаимодействия между CLP002 и PD-L1. c Моделирование взаимодействия между CLP003 и PD-L1. d Моделирование взаимодействия между CLP004 и PD-L1. Остатки PD-L1, ответственные за связывание пептида, выделены зеленым цветом. Остатки связывания белка PD-1 человека выделены желтым цветом. Перекрывающиеся остатки PD-L1 для связывания пептида анти-PD-L1 и белка PD-1 выделены розовым цветом

CLP002 восстанавливает пролиферацию Т-клеток и предотвращает апоптоз Т-клеток в присутствии раковых клеток со сверхэкспрессией PD-L1

In В микроокружении опухоли опухолевые клетки со сверхэкспрессией PD-L1 ингибируют активацию Т-клеток и способствуют апоптозу Т-клеток, что приводит к истощению фенотипа и нарушению эффекторной функции Т-клеток [20].Взаимодействие PD-1/PD-L1 также подавляет пролиферацию Т-клеток и ингибирует секрецию воспалительных цитокинов [30]. Поэтому мы совместно культивировали Т-клетки Jurkat с раковыми клетками DU-145, сверхэкспрессирующими PD-L1, чтобы выяснить, обращают ли пептиды анти-PD-L1 ингибирующее действие раковых клеток DU-145 на Т-клетки Jurkat.

Как показано на рис. 4a, клетки DU-145 значительно ингибировали пролиферацию Т-клеток за счет взаимодействия PD-1/PD-L1. Обработка совместно культивируемых клеток пептидом CLP002 восстанавливала пролиферацию Т-клеток Jurkat, что согласуется с предыдущими сообщениями [19, 31, 32, 33].Например, Фримен и др. сообщили, что белок PD-L1 человека подавлял пролиферацию Т-клеток дозозависимым образом. Напротив, белок PD-L1 не ингибировал пролиферацию Т-клеток с нокаутом PD-1, что свидетельствует о том, что ингибирующий эффект клеток DU-145 опосредуется взаимодействием PD-1/PD-L1 [19]. В другом исследовании было обнаружено, что экспрессия PD-L1 на клетках-супрессорах миелоидного происхождения (MDSC) избирательно активируется гипоксически-индуцируемым фактором-1α (HIF-1α) в условиях гипоксии, что приводит к подавлению Т-клеток.Использование ингибиторов HIF-1α или PD-L1 обращало вспять опосредованную MDSC супрессию Т-клеток в условиях гипоксии [31].

Рис. 4

Пептид CLP002 восстанавливает пролиферацию Т-клеток и предотвращает апоптоз Т-клеток. Т-клетки Jurkat совместно культивировали с клетками DU-145, а затем инкубировали с пептидами или антителами против PD-L1 в течение 24 часов. Пептид CLP002 и антитело восстанавливают пролиферацию Т-клеток Jurkat ( a ) и снижают апоптоз Т-клеток Jurkat ( b c ) в присутствии сверхэкспрессирующих PD-L1 клеток DU-145.Результаты представлены в виде среднего ± SD (n = 3). (** p  < 0,01; *** p  < 0,001)

Мы также обрабатывали совместно культивируемые клетки пептидом CLP001, но не наблюдали такого же эффекта на Т-клетках (рис. 4a). Это согласуется с нашими выводами о том, что пептид CLP001 не способен блокировать взаимодействие PD-1/PD-L1 человека (рис. 2). Эти результаты дополнительно доказали, что раковые клетки со сверхэкспрессией PD-L1 ингибируют пролиферацию клеток Jurkat посредством взаимодействия PD-1/PD-L1.

Затем мы исследовали влияние пептидов анти-PD-L1 и антитела против PD-L1 на апоптоз клеток Jurkat в присутствии клеток DU-145. Как показано на (рис. 4b и 4c), апоптоз клеток Jurkat увеличился с 2,3 до 15,1% при совместном культивировании клеток с клетками DU-145. Апоптоз эффективно ингибировался до 10,2 и 10,3%, когда совместно культивируемые клетки обрабатывали пептидом CLP002 или антителом против PD-L1, но не пептидом CLP001. Этот результат согласуется с анализом пролиферации (рис.4a) и предыдущий отчет, в котором сделан вывод о том, что сверхэкспрессия PD-L1 на опухолевых клетках способствует апоптозу Т-клеток [20]. В этом отчете исследователи наблюдали повышенный апоптоз цитотоксических Т-лимфоцитов после инкубации с раковыми клетками меланомы. Однако авторы не наблюдали апоптоза иммунных клеток при нокауте PD-L1 в опухолевых клетках меланомы. Кроме того, вызываемый опухолью апоптоз Т-клеток значительно снижался при инкубации с антителом против PD-1 [20].

Сравнение проникновения в опухоль пептида CLP002 против PD-L1 и антитела против PD-L1

Мы предполагаем, что низкомолекулярные пептиды лучше проникают в опухоль, чем антитела, что может привести к повышению терапевтической эффективности. Трехмерная сфероидная модель опухоли клеток MDA-MB-231 была разработана для сравнения проникновения в опухоль пептида CLP002 и антитела против PD-L1 (29E.2A3, BioXcell, Западный Ливан, Нью-Гэмпшир). Пептид, меченный Cy5, и антитело инкубировали со сфероидами опухоли (диаметром ~ 700 мкм) в течение 2 и 6 часов с последующим анализом конфокальной микроскопии для оценки пенетрации опухоли. Как показано на рис. 5a-b, пептид CLP002 лучше проникает в опухоль, чем антитело. Флуоресценция пептида CLP002, меченного Cy5, была обнаружена на глубине примерно 250 мкм от периферии сфероидов.Напротив, Cy5-меченые антитела были обнаружены только на периферии сфероидов, что указывает на очень ограниченное проникновение опухоли.

Рис. 5

Трехмерное сфероидальное проникновение пептида CLP002 и антитела против PD-L1. Трехмерные опухолевые сфероиды клеток MDA-MB-231 были созданы для сравнения способности пептида CLP002 и антитела анти-PD-L1 проникать в опухоль (BioXcell, 29E. 2A3). Пептид, меченный Cy5, и антитело инкубировали со сфероидами опухоли (диаметром ~ 700 мкм) в течение 2 и 6 часов с последующим анализом конфокальной микроскопии для оценки пенетрации опухоли. a Репрезентативные Z-суммированные конфокальные изображения сфероидов с шагом по оси 50  мкм. Масштабная линейка представляет 200  мкм. b Глубина проникновения количественно определяется средней интенсивностью флуоресценции. Результаты представлены в виде среднего ± ± SD (n = 3). рис. 6а), который широко использовался для оценки активности ингибиторов PD-1/PD-L1 [11, 34].Как только средний объем опухоли достигал 50–100 мм 3 , пептиды (2 мг/кг) вводили внутрибрюшинно ежедневно, как описано в предыдущем исследовании [11]. Антитело против мышиного PD-L1 (BioXcell, 10F.9G2) вводили внутрибрюшинно через день в дозе 10 мг/кг, как сообщалось [35]. Как показано на рис. 6b–d, CLP002, CLP003 и антитело эффективно подавляли рост опухоли. Как показано на рис. 6e, масса опухоли в группе с антителом PD-L1, CLP002 и CLP003 была значительно меньше, чем в группе с физиологическим раствором. В целом, CLP002 проявлял лучший эффект ингибирования опухоли, чем CLP003, который был подобен антителу. Следует отметить, что пептиды подвергались скринингу в отношении белка PD-L1 человека, что фактически может поставить под угрозу противоопухолевую активность пептидов в мышиной модели. Поэтому мы с осторожным оптимизмом относимся к противоопухолевой активности пептидов в раковых клетках человека.

Рис. 6

Противоопухолевая активность анти-PD-L1 пептидов и антител. a мышам Balb/C с опухолями CT26 ( n  = 10, 5 самцов и 5 самок) ежедневно вводили внутрибрюшинно пептиды анти-PD-L1 (2 мг/кг), всего 10 инъекций и антитело против мышиного PD-L1 (10 мг/кг) через день, всего 5 инъекций. b Объем опухоли, измеренный с течением времени. Результаты по объему опухоли были представлены как среднее значение ± SE (n = 10). c Кривые роста опухоли отдельных мышей в каждой группе. Изображение d и вес e опухолей, собранных на 14-й день. Результаты были представлены как среднее ± ± стандартное отклонение (n = 10). Экспрессию IFNγ f , PD-L1 g и IL-6 h в собранных опухолях измеряли с помощью ELISA. i Количество Т-клеток CD8 + в каждом образце определяли после иммуногистохимического окрашивания.Результаты были представлены как среднее значение ± SD ( n  = 4). j Репрезентативные изображения образца опухоли, окрашенного антителом против CD8. Масштабная линейка представляет 200  мкм. (* p  < 0,05; ** p < 0,01; *** p < 0,001)

Затем мы оценили экспрессию PD-L1 и цитокинов, связанных с противоопухолевым иммунным ответом. IFNγ представляет собой многофункциональный цитокин, секретируемый активированными Т-клетками. Принято считать, что терапевтический эффект цитотоксических Т-клеток в основном опосредуется секрецией IFNγ [36, 37].Однако IFNγ может также усиливать экспрессию PD-L1 на раковых клетках, чтобы избежать опосредованного Т-клетками иммунного ответа [38]. В соответствии с предыдущим отчетом [36] мы наблюдали повышенные уровни IFNγ и PD-L1 в опухолях после лечения антителом против PD-L1 и пептидами (рис. 6f и g). Поскольку IFNγ индуцирует экспрессию PD-L1 на опухолевых клетках, мы также наблюдали несколько более высокие уровни PD-L1 в обработанной опухолевой ткани. Как Мандаи и соавт. сообщалось, IFNγ первоначально запускает иммунный ответ через активацию Т-клеток.Экспрессия PD-L1 также повышалась за счет секретируемого IFNγ, что способствует ускользанию опухолей от опосредованного Т-клетками иммунного ответа [39].

IL-6 часто активируется вместе с ростом опухоли. Например, в микроокружении опухоли поджелудочной железы была обнаружена выраженная экспрессия IL-6, что имеет решающее значение для прогрессирования опухоли [40]. Путь IL-6/STAT3 способствует экспансии иммуносупрессивных клеток или изменяет баланс субпопуляций Т-клеток, таких как регуляторные Т-клетки и MDSC, которые способствуют росту опухоли.Блокада IL-6 антителом ингибирует рост опухоли и повышает выживаемость мышей с агрессивными клетками рака поджелудочной железы [40]. В клиническом исследовании было обнаружено, что экспрессия IL-6 в крови снижена у онкологических больных, получавших лечение анти-PD-L1 антителом MPDL3280A [41]. В соответствии с этими сообщениями мы наблюдали снижение экспрессии IL-6 в опухолевых тканях после лечения CLP002 и CLP003 (фиг. 6h).

CD8 + Цитотоксические Т-лимфоциты играют решающую роль в иммунотерапии рака с использованием ингибиторов контрольных точек.Например, Tumeh et al. проанализировали образец опухоли у пациентов, получавших терапию антителами против PD-1, и наблюдали пролиферацию внутриопухолевых CD8 + Т-клеток, что коррелировало с терапевтическим результатом иммунотерапии. Пациенты, ответившие на терапию, показали более высокую плотность CD8 + Т-клеток [37]. Поэтому мы провели иммуногистохимическое окрашивание CD8 + Т-клеток в опухолевых тканях. В соответствии с предыдущим отчетом, как антитело, так и пептиды анти-PD-L1 (CLP002 и CLP003) значительно увеличивали плотность Т-клеток CD8 + в опухолевых тканях (рис. 6и и к). Кроме того, мы наблюдали проникновение Т-клеток CD8 + в опухолевую ткань мышей, получавших CLP002. Напротив, Т-клетки CD8 + в основном обнаруживались на периферии опухолей у мышей, обработанных антителом PD-L1. Это может быть связано с лучшим проникновением пептидов в опухоль (как показано на рис. 5), которые способствуют инфильтрации или пролиферации Т-клеток CD8 + .

Для исследования выживаемости мышам ежедневно вводили внутрибрюшинно пептиды CLP002 и CLP003 или антитело против мышиного PD-L1 через день с 4 по 17 день (фиг.7а). CLP002 ингибировал рост опухоли и улучшал выживаемость мышей с опухолями по сравнению с контрольными животными. CLP003 и антитело PD-L1 оказывали аналогичный эффект и незначительно улучшали выживаемость мышей с опухолями. Как показано на рис. 7b, 90 % мышей в группе, получавшей физиологический раствор, умерли к 17-му дню. Напротив, только 20 % мышей в группе, получавшей CLP002, умерли к 17-му дню. Восемь мышей продемонстрировали ответ на лечение CLP002. , что лучше, чем у мышей, получавших антитело PD-L1 (ответ 60%). Что касается CLP003, хотя только одна мышь умерла на 17-й день, у других мышей наблюдалось быстрое прогрессирование опухоли.

Рис. 7

Кривые выживания мышей, получавших пептиды анти-PD-L1 и антитело к PD-L1. Мышам Balb/C с опухолью CT26 (n = 10, 5 самцов и 5 самок) ежедневно вводили внутрибрюшинно пептиды анти-PD-L1 (2 мг/кг) и антитело против мышиного PD-L1 (10 мг/кг). кг) через день с 4-го по 17-й день. a Кривые выживания. Программное обеспечение GraphPad Prism 7 (Сан-Диего, Калифорния) использовалось для статистического анализа. Сравнение двух кривых выживаемости проводили с использованием теста Гехана-Бреслоу-Уилкоксона. b Кривые роста опухолей отдельных мышей в каждой группе

Сколько весят шлакоблоки (4″, 6″, 8″, 10″ и 12″)

Сколько весят шлакоблоки | вес шлакоблоков 4″, 6″, 8″, 10″ и 12″ | сколько весит шлакоблок?

В Соединенных Штатах легкие блоки или блоки с низкой плотностью изготавливаются с использованием шлакосодержащих материалов, таких как промышленные отходы, летучая зола, угольная пыль, зольный остаток, переработанные материалы, шлаковый цемент или переработанный заполнитель, используемый в качестве заполнителя, называемого шлакоблоком. также известный как бетонный блок, название шлакоблока очень известно в Соединенных Штатах.

Сколько весят шлакоблоки

Бетонная кладка в сокращенном виде представляет собой КМУ из бетона, смеси цемента, песка и воды или промышленных отходов. Существует форма шлакоблока бетонной кладки, бетонного кирпича, пустотелого шлакоблока, сплошного бетонного блока, перемычки, бетонного носилочного блока, бетонных столбовых блоков, перегородочного бетонного блока, углового бетонного блока, бетонного столбового блока.

В Соединенных Штатах шлакоблоки служат экономичным строительным материалом, и существует широкий спектр применения в строительстве для многих типов жилых, общественных и промышленных зданий.Из-за прочного и долговечного строительного материала архитектор и инженер рекомендуются для строительства дома, подпорной стены, барьеров безопасности и т. д., и это лучший выбор.

В этой статье мы знаем о том, «Сколько весят шлакоблоки», их вес зависит от размера и плотности шлакоблоков, чем больше размер и плотность, тем больше вес шлакоблока.

Существует различная форма, размер, типы, полые твердые, более плотные, средние, легкие шлакоблоки или блоки CMU, которые широко используются во всем мире, поэтому мы не можем предсказать их фактический вес, их фактический вес рассчитывается на исходя из их плотности и размера.

Сколько весят шлакоблоки

Сколько весят шлакоблоки :- В соответствии с практикой США, как правило, стандартные шлакоблоки размером 8 дюймов × 8 дюймов × 16 дюймов или CMU могут весить от 28 до 35 фунтов в зависимости от тяжелого, среднего и легкого состояния. Все зависит от их размера и плотности, он доступен во многих размерах, в США наиболее распространенный размер составляет 16 дюймов в длину, 8 дюймов в высоту и 8 дюймов в ширину.

Сколько весит шлакоблок :- В соответствии с практикой США, как правило, стандартный шлакоблок размером 8 дюймов × 8 дюймов × 16 дюймов или CMU может весить от 38 фунтов (17 кг) в зависимости от применения. Шлакоблок размером 8 футов × 8 дюймов × 8 дюймов может весить 14 фунтов (6 кг). Шлакоблок размером 4 фута × 8 дюймов × 16 дюймов может весить 27 фунтов (12 кг). Шлакоблок размером 12 футов × 8 дюймов × 16 дюймов может весить 55 фунтов (25 кг).

Вес шлакоблока: типичный шлакоблок размером 8″×8″×16″ или 8-дюймовый CMU имеет средний вес около 38 фунтов (17 кг) в зависимости от применения, для которого он используется. Этот вес может варьироваться в зависимости от грузоподъемности, размера и общего проекта, который вы выполняете.

Вес шлакоблока

Сколько весит шлакоблок?

Что касается вопроса «сколько весит шлакоблок?», то это зависит от размера и плотности блока, как правило, наиболее распространенного и стандартного размера 8″ × 8″ × 16″, шлакоблок весит около 38 фунтов или 17 кг.Вес других размеров варьируется от 28 до 35 фунтов в зависимости от тяжелого, среднего и легкого состояния.

Типовой вес шлакоблока другого размера указан ниже:-

вес шлакоблока

вес шлакоблока 4″, 6″, 8″, 10″ и 12″

Размер шлакоблока, представленный шириной 4 дюйма, шириной 6 дюймов, шириной 8 дюймов, шириной 10 дюймов и шириной 12 дюймов, имеет длину 16 дюймов и высоту около 8 дюймов, размеры шлакоблоков на 3/8 дюйма короче, что позволяет растворные швы.

ЧИТАЙТЕ ТАКЖЕ :-

Размер шлакоблока в соответствии со стандартом ASTM (4″, 6″, 8″, 10″ & 12″)

Сколько весят шлакоблоки (4″, 6″, 8″, 10″ & 12″)

Сколько весит бетонный блок (4″, 6″, 8″, 10″ & 12″)

Прочность бетонного блока на сжатие в Н/мм2 и кг/см2

Расчет блочной стены | Узнайте, сколько блоков вам нужно

Сколько весит 4-дюймовый шлакоблок (CMU)

Вес 4-дюймового шлакоблока: — обычно стандартный 4-дюймовый полный CMU или шлакоблок имеет вес от 14 до 18 фунтов в зависимости от тяжелого, среднего и легкого состояния и имеет размер 4 дюйма в ширину, 8 дюймов в высоту и 16 дюймов в длину, что в номинальном размере представлено как 4 дюйма × 8 дюймов × 16 дюймов или 100 × 200 × 400 мм (ширина × высота × длина), их фактический размер на 3/8 дюйма короче, что позволяет выполнять швы из раствора.

Касательно этого, «сколько весит 4-дюймовый шлакоблок (КМУ)?» , как правило, стандартный 4-дюймовый полный CMU или шлакоблок весит от 14 до 18 фунтов в зависимости от тяжелого, среднего и легкого состояния и имеет размер 4 дюйма в ширину, 8 дюймов в высоту и 16 дюймов в длину, что представлено в номинальном размере. как 4 дюйма × 8 дюймов × 16 дюймов

Сколько весит 4-дюймовый полушлакоблок (CMU)?

Относительно этого, «сколько весит 4-дюймовый полушлакоблок (CMU)?» , как правило, стандартный 4-дюймовый половинный CMU или шлакоблок весит от 7 до 9 фунтов в зависимости от тяжелого, среднего и легкого состояния и имеет размер 4 дюйма в ширину, 8 дюймов в высоту и 8 дюймов в длину, что представлено в номинальном размере. как 4 дюйма × 8 дюймов × 8 дюймов.

Сколько весит 6-дюймовый шлакоблок (CMU)

Вес 6-дюймового шлакоблока : обычно стандартный 6-дюймовый полный CMU или шлакоблок имеет вес от 21 до 26 фунтов в зависимости от тяжелого, среднего и легкого состояния и имеет размеры 6 дюймов в ширину, 8 дюймов в высоту и 16 дюймов. дюймов в длину, что в номинальном размере представлено как 6 дюймов × 8 дюймов × 16 дюймов или 150 × 200 × 400 мм (ширина × высота × длина), их фактический размер на 3/8 дюйма короче, что позволяет выполнять швы из раствора.

По этому поводу «сколько весит 6-дюймовый шлакоблок (КМУ)?» , как правило, стандартный 6-дюймовый полный CMU или шлакоблок весит от 21 до 26 фунтов в зависимости от тяжелого, среднего и легкого состояния и имеет размеры 6 дюймов в ширину, 8 дюймов в высоту и 16 дюймов в длину, что представлено в номинальном размере. как 6 дюймов × 8 дюймов × 16 дюймов

Сколько весит 6-дюймовый полушлакоблок (CMU)?

Относительно этого, «сколько весит 6-дюймовый полушлакоблок (CMU)?» , как правило, стандартный 6-дюймовый половинный CMU или шлакоблок весит от 10 до 13 фунтов в зависимости от тяжелого, среднего и легкого состояния и имеет размер 6 дюймов в ширину, 8 дюймов в высоту и 8 дюймов в длину, что представлено в номинальном размере. как 6 дюймов × 8 дюймов × 8 дюймов.

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал Youtube

Сколько весит 8-дюймовый шлакоблок (CMU)

Вес 8-дюймового шлакоблока : обычно стандартный 8-дюймовый полный CMU или шлакоблок имеет вес от 28 до 35 фунтов в зависимости от тяжелого, среднего и легкого состояния и имеет размеры 8 дюймов в ширину, 8 дюймов в высоту и 16 дюймов. дюймов в длину, что в номинальном размере представлено как 8 дюймов × 8 дюймов × 16 дюймов или 200 × 200 × 400 мм (ширина × высота × длина), их фактический размер на 3/8 дюйма короче, что позволяет выполнять швы из раствора.

В связи с этим, «сколько весит 8-дюймовый шлакоблок (CMU)?», обычно стандартный 8-дюймовый полный CMU или шлакоблок весит от 28 до 35 фунтов в зависимости от тяжелого, среднего и легкого состояния, и он имеет размер 8 дюймов в ширину, 8 дюймов в высоту и 16 дюймов в длину, что представлено в номинальном размере как 8 дюймов × 8 дюймов × 16 дюймов.

Сколько весит 8-дюймовый полушлакоблок (CMU)?

Относительно этого, «сколько весит 8-дюймовый полушлакоблок (CMU)?» , как правило, стандартный 8-дюймовый половинный CMU или шлакоблок весит от 14 до 17 фунтов в зависимости от тяжелого, среднего и легкого состояния и имеет размер 8 дюймов в ширину, 8 дюймов в высоту и 8 дюймов в длину, что представлено в номинальном размере. как 8 дюймов × 8 дюймов × 8 дюймов.

Сколько весит 10-дюймовый шлакоблок (CMU)

Вес 10-дюймового шлакоблока : обычно стандартный 10-дюймовый полный CMU или шлакоблок имеет вес от 35 до 44 фунтов в зависимости от тяжелого, среднего и легкого состояния и имеет размеры 10 дюймов в ширину, 8 дюймов в высоту и 16 дюймов. дюймов в длину, что в номинальном размере представлено как 10 дюймов × 8 дюймов × 16 дюймов или 100 × 250 × 400 мм (ширина × высота × длина), их фактический размер на 3/8 дюйма короче, что позволяет выполнять швы из раствора.

В связи с этим, «сколько весит 10-дюймовый шлакоблок (CMU)?», обычно стандартный 10-дюймовый полный CMU или шлакоблок весит от 35 до 44 фунтов в зависимости от тяжелого, среднего и легкого состояния и имеет размер шириной 10 дюймов, высотой 8 дюймов и длиной 16 дюймов, что в номинальном размере представлено как 10 дюймов × 8 дюймов × 16 дюймов.

Сколько весит 10-дюймовый полушлакоблок (CMU)?

В связи с этим, «сколько весит 10-дюймовый полушлакоблок (CMU)?» , как правило, стандартный 10-дюймовый половинный CMU или шлакоблок весит от 17 до 22 фунтов в зависимости от тяжелого, среднего и легкого состояния и имеет размер 10 дюймов в ширину, 8 дюймов в высоту и 8 дюймов в длину, что представлено в номинальном размере. как 10 дюймов × 8 дюймов × 8 дюймов.

Сколько весит 12-дюймовый шлакоблок (CMU)

Вес 12-дюймового шлакоблока : обычно стандартный 12-дюймовый полный CMU или шлакоблок имеет вес от 42 до 53 фунтов в зависимости от тяжелого, среднего и легкого состояния и имеет размеры 12 дюймов в ширину, 8 дюймов в высоту и 16 дюймов. дюймов в длину, что в номинальном размере представлено как 12 дюймов × 8 дюймов × 16 дюймов или 100 × 300 × 400 мм (ширина × высота × длина), их фактический размер на 3/8 дюйма короче, что позволяет выполнять швы из раствора.

В связи с этим, «сколько весит 10-дюймовый шлакоблок (CMU)?», обычно стандартный 12-дюймовый полный CMU или шлакоблок имеет вес от 42 до 53 фунтов в зависимости от тяжелого, среднего и легкого состояния, и он имеет размер 12 дюймов в ширину, 8 дюймов в высоту и 16 дюймов в длину, что в номинальном размере представлено как 12 дюймов × 8 дюймов × 16 дюймов.

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал Youtube

Сколько весит 12-дюймовый полушлакоблок (CMU)?

По этому поводу «сколько весит 12-дюймовый полушлакоблок (КМУ)?» , как правило, стандартный 12-дюймовый половинный CMU или шлакоблок весит от 21 до 27 фунтов в зависимости от тяжелого, среднего и легкого состояния и имеет размер 12 дюймов в ширину, 8 дюймов в высоту и 8 дюймов в длину, что представлено в номинальном размере. как 12 дюймов × 8 дюймов × 8 дюймов.

Блокада пролиферации 1 способствует пролиферации, инвазии и эпителиально-мезенхимальной трансформации при раке желудка

История вопроса . Рак желудка (РЖ) в настоящее время является одной из ведущих причин смертности от онкологических заболеваний во всем мире. Блок пролиферации 1 (BOP1), ядрышковый белок, участвующий в процессинге рРНК и сборке рибосом, связан с развитием опухолей при некоторых видах рака пищеварительной системы. Поэтому мы предположили, что BOP1 может играть важную роль в развитии рака желудка. Методы . База данных Gene Expression Omnibus (GEO) и Атлас генома рака (TCGA) использовались для идентификации дифференциально экспрессируемых генов и их клинической значимости. QPCR и Western Blot были выполнены дальше для изучения уровней мРНК и белка BOP1 соответственно. Жизнеспособность клеток, апоптоз, миграция и инвазия были исследованы в клеточных линиях рака желудка с молчанием или сверхэкспрессией BOP1. Белки, связанные с эпителиально-мезенхимальным переходом (ЕМТ), включая E-кадгерин и N-кадгерин, измеряли с помощью иммуноблоттинга.Наконец, нижестоящий путь BOP1 был изучен с использованием биоинформатического анализа и количественной ПЦР. Результаты . Было обнаружено, что BOP1 активируется в опухолевых тканях желудка по сравнению с парными нормальными тканями (P < 0,0001). Его экспрессия была связана с более поздними стадиями патологии (P = 0,0006) и локализацией опухоли (P = 0,002), а также с плохой выживаемостью (HR 1,27, P = 0,015). Экспрессия BOP1 была увеличена в 4 линиях опухолевых клеток по сравнению с нормальной группой. Сверхэкспрессия BOP1 способствует клеточной пролиферации и ингибирует клеточный апоптоз, в то время как подавление BOP1 демонстрирует обратную тенденцию.Результаты иммуноблоттинга показали, что BOP усиливает N-кадгерин, мезенхимальный маркер, и снижает E-кадгерин, эпителиальный маркер. Наконец, биоинформатическое предсказание показало, что клеточный цикл может быть нижестоящим путем BOP1. Выводы . Настоящее исследование показало, что BOP1 способствует развитию рака желудка, способствуя пролиферации, инвазии и эпителиальной мезенхимальной трансформации, что может быть биомаркером или терапевтической мишенью при РЖ.

1.Введение

Рак желудка (РЖ) является ведущей причиной заболеваемости среди злокачественных новообразований органов пищеварения. Это вторая причина смерти от рака в мире, ежегодно уносящая 723 000 жизней [1, 2]. Способствующие факторы включают Helicobacter pylori, потребление нитритов и хронические желудочные заболевания. Однако из-за отсутствия типичных симптомов и признаков в раннюю фазу у большинства пациентов диагноз был поставлен в далеко зашедшей стадии, сопровождающейся метастазированием в лимфатические узлы и отдаленные органы [3].Между тем современные методы лечения, такие как химиотерапия, иммунотерапия и молекулярная таргетная терапия, неэффективны. Учитывая неблагоприятный прогноз рака желудка, необходимо дальнейшее изучение молекулярного механизма РЖ.

Белок Блок пролиферации 1 (BOP1), член комплекса PES1-BOP1-WDR12, регулирует созревание 5.8S/28S рРНК и биогенез 60S рибосомных субъединиц [4, 5]. Механически BOP1 располагается в рибосомных комплексах pre-60S и отвечает за созревание и биогенез рРНК при рекрутировании PES1 [6].Баланс между биогенезом рибосом и клеточным делением жизненно важен для клеточного роста, нарушение регуляции которого может вызвать остановку клеточного цикла [7, 8]. Кроме того, сообщалось, что BOP1 влияет на клеточный цикл, модулируя накопление P53 [9, 10]. Недавно BOP1 сыграл онкогенную роль в развитии гепатоцеллюлярной карциномы (ГЦК) и меланомы. BOP1 может способствовать процессу эпителиально-мезенхимальной трансформации при ГЦК и опосредовать резистентность к ингибиторам BRAF при меланоме [11, 12]. Однако конкретная роль BOP1 в развитии рака желудка не исследована.

Таким образом, наше исследование было направлено на изучение влияния BOP1 на пролиферацию и метастазирование клеток рака желудка и возможный нижестоящий путь, который может быть биомаркером или терапевтической мишенью при раке желудка.

2. Методы и материалы
2.1. Культура клеток

Линия эпителиальных клеток желудка человека (GSE-1) и клеточные линии рака желудка (HGC27, N87, MGC803 и BCG823) были приобретены в Американской коллекции типовых культур (ATCC) и культивированы в среде DMEM/F12 с добавлением 1% пенициллин/стрептавидин и 10% FBS (Gibco; США).Клетки культивировали во влажной атмосфере при 37°С, содержащей 5% СО2.

2.2. Биоинформационный анализ

База данных NCBI-Gene Expression Omnibus (GEO) (https://www.ncbi.nlm.nih.gov/) — общедоступная база данных, содержащая микрочипы и высокопроизводительное секвенирование. Как GSE103236, так и GSE118916 представляют собой микрочипы, содержащие опухоль и соседние нормальные ткани, основанные на платформах GPL4133 (микрочип полного генома человека Agilent-014850 4x44K G4112F) и GPL 15207 (Affymetrix Human Gene Expression Array).5 пар были выбраны случайным образом для дальнейшего анализа. Клинические признаки из случаев рака желудка были извлечены из базы данных атласа генома рака (TCGA). Интегрируя все профили экспрессии, мы провели анализ выживания, онтологию генов (GO), анализ Киотской энциклопедии генов и геномов (KEGG). Гены с разной экспрессией были идентифицированы с использованием пакета limma в программе R с критерием отсечения |Fold change| > 2 и значение P <0,01.

2.3. Экстракция РНК и количественный анализ ПЦР в реальном времени

Суммарную РНК экстрагировали из культивируемых клеток с использованием реагента Trizol (Invitrogen) в соответствии с инструкциями производителя. Чистоту РНК проверяли с помощью Nanodrop, а РНК очищали с помощью расщепленного ДНКазой и набора RNeasy Kit (Qiagen) для предотвращения загрязнения ДНК. Затем 1000 нг РНК транскрибировали в кДНК с помощью коммерческого набора (TaKaRa, Япония). Количественные ПЦР в реальном времени проводили с использованием набора SYBR Premix Ex Taq (Takara, Япония) в соответствии с инструкциями производителя.Все эксперименты проводились по три раза.

2.4. Трансфекция клеток

Вектор сверхэкспрессии BOP1 человека и вектор экспрессии si-BOP1 были приобретены у GenePharma (Шанхай, Китай). Вектор pcDNA3.1, содержащий полноразмерный BOP1 и два вектора si-BOP1, трансфицировали с использованием Lipofectamine 2000 (Thermo, США). Сверхэкспрессию и эффективность нокдауна измеряли с помощью количественной ПЦР в реальном времени.

2.5. Вестерн-блоттинг

Все клетки собирали через 72 часа после трансфекции.Образец белка отделяли с помощью гель-электрофореза в SDS-PAGE и переносили на мембрану нитроцеллюлозного фильтра полусухой конверсией с последующим блокированием 5%-ным обезжиренным молоком. Первичные антитела инкубировали в разведении 1 : 1000 в течение ночи, а затем вторичные антитела. Полосы визуализировали с помощью набора для детекции усиленной хемилюминесценции (Thermo, США).

2.6. Анализ заживления ран

Клетки культивировали в 6-луночном планшете и соскабливали для получения прямой раны.Процесс миграции клеток визуализировали через 24 часа. Заживление ран рассчитывали как (0-часовая ширина-24-часовая ширина)/0-часовая ширина x 100%.

2.
7. Анализ клеточной инвазии

Инвазию клеток оценивали с использованием трансвелловых камер с размером пор 8- мкм и размером пор мкм (Corning, США). Клетки высевали в верхнюю камеру, а готовую среду добавляли в качестве хемоаттрактанта в нижнюю камеру. Верхнюю камеру покрывали 30  мк г Matrigel (BD Biosciences, США). Через 24 часа инкубации клетки, поступившие в нижнюю камеру, фиксировали в 4% параформальдегиде и окрашивали кристаллическим фиолетовым.Мы случайным образом выбрали пять микроскопических полей для подсчета количества клеток и сделали снимки под микроскопом.

2.8. Анализ жизнеспособности клеток

Опухолевые клетки культивировали в 96-луночных планшетах с плоским дном. 10  мкл мкл раствора CCK-8 (Beyotime, Китай) добавляли в каждую лунку в разные моменты времени после трансфекции (0, 12, 24, 36, 48, 60 и 72 ч). После 4-часовой инкубации для оценки оптического значения (OD) при 450 нм абсорбции использовали микропланшетный ридер. Мы провели этот эксперимент в 6 независимых повторностях.

2.9. Анализ на проточном цитометре

Опухолевые клетки (2 × 10 5 клеток/лунку) собирали в 200  мкл л буфера для связывания аннексина V (Beyotime, Китай) и 20  мкл л реагента аннексин V/йодид пропидия (PI). во тьме. Долю апоптоза измеряли на проточном цитометре FACSCalibur (BD Biosciences, США).

2.10. Статистический анализ

Статистический анализ был выполнен с использованием Prism 8.0 (Графпад, США). Все эксперименты проводились не менее чем в трех биологических повторностях, а данные выражались как среднее ± ± s.e.m. Для сравнения двух групп применялся t-критерий Стьюдента, а для более чем двух групп применялся однофакторный дисперсионный анализ. Тест х 2 был проведен для анализа влияния расы, пола, инфекции HP, стадий T, N, M на экспрессию BOP1 в образцах человека TCGA. Значение P <0,05 считалось статистически значимым.

3. Результаты

(1) BOP1 активировался при раке желудка и был связан с метастатической способностью

Мы провели анализ дифференциально экспрессируемых генов на основе двух профилей GEO и идентифицировали 26 общих генов с критерием |log2 кратного изменения| > 2 и P < 0. 01 (рис. 1(а); табл. 1). Затем мы построили тепловую карту и карту вулкана, чтобы визуализировать эти гены между образцами опухоли желудка и парными нормальными тканями (рис. 1 (b) и 1 (c)). Среди них BOP1 является геном с повышенной регуляцией и связан с раком пищеварительного тракта. Кроме того, экспрессия BOP1 повышалась в базе данных TCGA при сравнении опухолевых тканей с соответствующими нормальными тканями (рис. 1(d), P< 0,0001). Мы также обнаружили, что экспрессия BOP1 связана с более выраженными патологическими стадиями (рис. 1(e), P = 0.0096) и опухолевых участков (рис. 1(f), P = 0,0272). При этом масса опухоли не коррелировала с уровнем BOP1 (рис. 1(g), P = 0,2393). Мы сгруппировали пациентов из базы данных TCGA в две группы в соответствии с квартилем экспрессии BOP1 и проанализировали взаимосвязь между экспрессией BOP1 и клиническими параметрами. Как указано в таблице 2, мы обнаружили, что метастазирование в лимфатические узлы было тесно связано с экспрессией BOP1, в то время как между другими клиническими параметрами и экспрессией BOP1 не наблюдалось значительных корреляций. Эти результаты позволяют предположить, что BOP1 может участвовать в возникновении и метастазировании рака желудка. (2) BOP1 Прогнозируемый плохой прогноз у пациентов с раком желудка

0,00155397 0,00025124 0,00889797 0,00720126 0.00462927 0,00970767 0,00698115 0,00975628 0,00747152 0.00096759 0,00801933 0,00634813 0,00664546 0,000
0,00773883 0,00187708 + 0,00014716

60255 P.Value P.Value

UP-Regulated
VAV2 2.43E-291 0,00054296
PDCD4 1.94E-267
ATP11A 1.88E-256
DMRTA1 3.67E-252
KIF22 1.87E-235
GTPBP4 2.24E-183 0.00462927
Kit 7.51E-176 0.00123613
E2F3 4FF3 0.00181371
RAD51AP1 7. 28E-158
SLC26A9 7.42E-141
NT5DC2 5.42E-93
BOP1 6.60E-90 0.00161215
actr5 3.13E-75 0,00636983
UBE2T 1.10e-68 0.0043718
NUP107 1.74E-41
понижающей регуляции
ATIC 112144,551
PUF60 7.3161E + 15
POLR1C 1.492E + 17 0.001252 0.00126633
TMEM206 1,659E + 18 0,0066626
DDAH3 4,48E + 29 0.00282228
3.07е + 31
ФВД 1. 80E + 41
ВНЕВРЕМЕННОЙ 1.44E + 65
HSPh2 5.23E + 85
SPTAN1 3.11E + 166
EZh3 5.28E 269

Переменные 0,325 0,129

Выражение BOP1
Отрицательный
(n = 152)
Положительный
(n = 77)
P.Значение

Возраст, лет 64,2 ± 13,8 66,6 ± 15,9 0,1049
Пол 0,317
Мужской 101 46
Женский 51 31
Race 0,060
Asian 27 27
Белый 101 39
Черный 24 11
Заражение HP 0. 486
Да 6 2
Нет 146 75
Жизненный статус 0,548
Живой 110 40
Мертвые 42 37
Т стадии, п (%)
Т1 7 6
T2-4 145 71
Стадия N, n (%) 0.002
N0 39 35
N1-3 113 42
М стадии, п (%)
М0 140 66 66
M1 12 11


Мы исполнили анализ выживания Kaplan-Meier для оценки общей выживания, объединяя данные 876 пациентов от Kaplan — База данных плоттера Мейера. Более высокая экспрессия BOP1 была связана с плохой общей выживаемостью у пациентов с раком желудка (HR, 1,27; 95% ДИ, 1,05-1,53, P < 0,05) (рис. 2(a)). Общая выживаемость не различалась при раке желудка средней и высокой степени дифференцировки (рис. 2(b) и 2(d)), но при низкодифференцированной степени (ОР 1,95; 95% ДИ 1,31–2,92; P < 0,001) ( Рисунок 2(с)). (3) BOP1 способствует пролиферации и ингибирует апоптоз в клетках GC

Мы обнаружили экспрессию мРНК и белка BOP1 в нормальной линии эпителиальных клеток желудка (GSE-1) и 4 линиях опухолевых клеток (HGC-27, N87, MGC- 803 и БЦЖ-823).Это показало, что все линии опухолевых клеток имели более высокую экспрессию мРНК BOP1, чем клетки GSE-1 (рис. 3 (а)). Результаты иммуноблоттинга также показали, что белок BOP1 был высоко экспрессирован в HGC-27 и MGC-803 (рис. 3(b)). Учитывая, что у HGC-27 был самый высокий уровень экспрессии BOP1, а у N87 был самый низкий уровень экспрессии BOP1, мы сбили BOP1 в клеточной линии HGC-27 и сверхэкспрессировали его в клеточной линии N87 (рис. 3 (c) и 3 (d)). Злокачественные опухоли характеризуются избыточной пролиферацией и устойчивым апоптозом. Анализ жизнеспособности клеток и апоптоза показал, что BOP1 может усиливать пролиферацию и ингибировать апоптоз в клетках GC (рис. 3(e) и 3(f)).Результаты иммуноблоттинга также показали, что BOP1 увеличивает экспрессию p21 и расщепляет каспазу 3 (рис. 3(g)). В совокупности наши результаты свидетельствуют о роли BOP1 в онкогенезе при раке желудка. (4) BOP1 способствует эпителиально-мезенхимальной трансформации (ЭМТ) в клетках РЖ

Прогрессирование ЭМТ имеет большое значение при раке желудка, сопровождающемся отдаленным метастазированием [13]. Как показано на рис. 4(a) и 4(b), сверхэкспрессия BOP1 увеличивала миграционную и инвазивную способность клеток N87.В то время как подавление BOP1 показало обратную тенденцию в клеточной линии HGC-27. Затем мы определили уровень белка E-кадгерина и N-кадгерина и обнаружили, что BOP1 может активировать N-кадгерин и подавлять E-кадгерин (рис. 4(c)). В совокупности эти данные свидетельствуют о том, что BOP1 был возможным фактором метастазирования опухоли. (5) Прогноз последующего биологического процесса, на который влияет BOP1

Для дальнейшего изучения роли BOP1 в онкогенезе и метастазировании при раке желудка мы попытались выяснить некоторые потенциальные биологические процессы, которые могут быть модулированы BOP1.Мы выбрали 20 пациентов из базы данных GEO, разделили их на группы с высоким BOP1 и низким BOP1 в соответствии с экспрессией BOP1 и провели дифференциальный анализ экспрессии с |log2 кратным изменением| >1 и P < 0,001. Всего было идентифицировано и визуализировано на карте вулкана 78 генов с различной экспрессией (рис. 5(а)). Затем мы выполнили анализ GO (рис. 5(b)) и анализ KEGG (рис. 5(c)) для изучения обогащенных путей, в которых может участвовать BOP1. Дифференциально экспрессируемые гены участвовали в клеточном делении и клеточном цикле.Кроме того, экспрессия CKDN2B, CKDN1A и CKDN1B, как супрессоров клеточного цикла, была значительно снижена в клетках с высокой экспрессией BOP1 (рис. 5(d)), что позволяет предположить, что клеточный цикл может модулировать BOP1. Тем не менее, необходимо провести дальнейшие эксперименты, чтобы объяснить основные механизмы.

4. Обсуждение

В нашем исследовании мы впервые исследовали влияние блокады пролиферации 1 (BOP1) на рак желудка. Мы обнаружили, что BOP1 значительно активировался в тканях и клеточных линиях GC.Кроме того, сверхэкспрессия BOP1 может способствовать клеточной пролиферации и ингибировать клеточный апоптоз в клеточных линиях GC. Однако подавление BOP1 показало обратную тенденцию. Кроме того, было обнаружено, что BOP1 способствует клеточной инвазии в РЖ, регулируя процесс ЭМП [13]. Наконец, мы предварительно изучили потенциальные нижестоящие биологические мишени BOP1, используя геномную биоинформатику, и обнаружили, что BOP1 может влиять на путь клеточного цикла.

BOP1, расположенный на 8q24, представляет собой белок WD40 и первоначально был выделен из эмбриональных фибробластов [14].Из-за близкого расположения к гену MYC в хроматине и его роли в процессинге рРНК в некоторых исследованиях изучалась функция BOP1 при некоторых злокачественных новообразованиях. Сверхэкспрессия BOP1 была обнаружена в тканях колоректальной опухоли, и уровень ее экспрессии был связан с изменением числа копий MYC [15]. Было обнаружено, что BOP1 активируется в опухоли яичников и связан с сильным метилированием [16]. Кроме того, сообщалось, что BOP1 влияет на эпителиально-мезенхимальную трансформацию при гепатоцеллюлярной карциноме (ГЦК) посредством активации F-актина, с-катенина и виментина, что было похоже на наши результаты в клеточных линиях GC [12].Взятые вместе, предыдущие результаты других злокачественных новообразований подтвердили наше предварительное исследование функции BOP1 при раке желудка.

Процесс созревания рРНК и биогенез рибосом в настоящее время считаются важными процессами в онкогенезе и развитии опухолей. В терапии рака химические реагенты, нацеленные на несколько этапов транскрипции рРНК, доказали свою эффективность в уничтожении опухолей [17, 18]. Рибосомы необходимы для перевода мРНК в функциональный белок. При этом нарушение рибосомы может привести к накоплению нефункциональных белков [19–21]. Кроме того, рибосомный биогенез – это биологический процесс, требующий больших затрат энергии в клетках человека. Нарушенный биогенез рибосом не может удовлетворить потребности роста раковых клеток, что ограничивает пролиферацию [22]. Некоторые исследования подтвердили, что биогенез гиперактивных рибосом может ускорить прогрессирование опухоли и злокачественную трансформацию за счет стабилизации Р53 [23-25]. Наше исследование также подтвердило, что BOP1 может способствовать пролиферации и инвазии клеток желудка, регулируя клеточный цикл.

Однако в нашем исследовании существовали некоторые ограничения.Например, конкретные молекулярные мишени и пути ниже по течению не были идентифицированы. Кроме того, некоторые эксперименты in vivo не проводились. В будущем дополнительные эксперименты потребовали дальнейшего объяснения BOP1 в GC.

5. Заключение

Таким образом, мы описали онкогенную роль блокады пролиферации 1 (BOP1) при раке желудка и обнаружили, что BOP1 способствует клеточной пролиферации, инвазии и ЭМП.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
