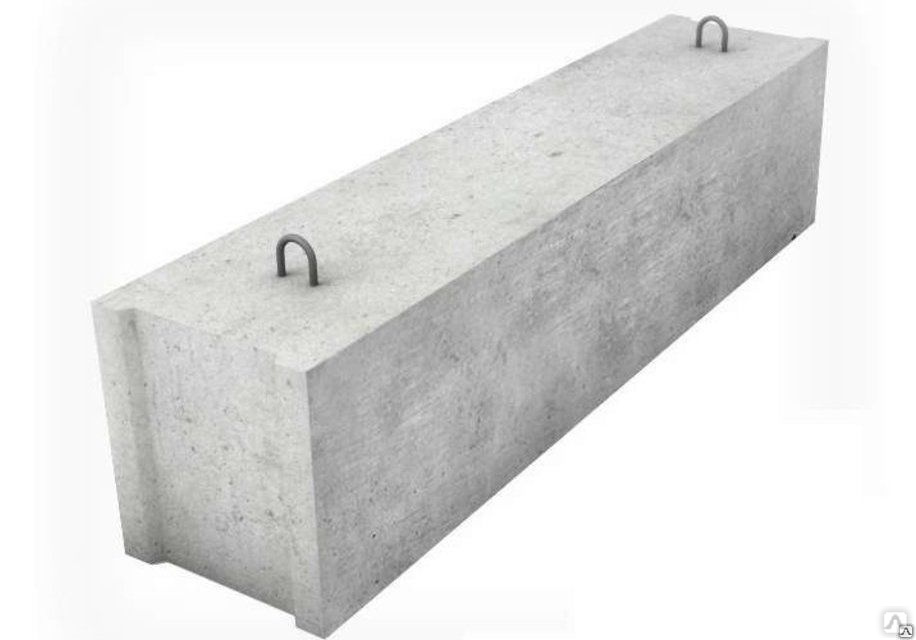

Фундаментные блоки ФБС

Фундамент — это самая основа дома, от качества которой зависит то, сколько простоит строение. Так, каменное сооружение на  хорошо спланированном и выполненном фундаменте будет служить 100 лет. В свою же очередь, если фундамент был положен плохо, да еще и рассчитан неправильно, навряд ли выстоит и 10 лет.

Фундамент бывает нескольких видов:

• Ленточный  — наиболее качественный, прочный и долговечный. Это простой бетон, залитый в опалубку. Он представляет собой монолит, который со временем не меняет своей геометрии;
• Сваи. Они бывают двух подвидов: винтовые и вкапываемые. Первые лучше держатся, но их конечная стоимость выходит дороже. Тут же нужно уточнить, что свайный фундамент подходит лишь для легковесных домов: выполненных по каркасной технологии или же использующих в качестве стен дерево;
• Монолитная плита. Самый затратный вид фундаментов. Но он является и самым надежным, а по совместительству и универсальным. На земле делается своеобразный брусок из бетона, внутри которого проходит огромное количество арматур. Дом на такой «подушке» прекрасно будет чувствовать себя даже в том случае, если грунт начнет давать неравномерную усадку. Здание на своей основе будет просто «плавать» на грунте. Стены в этом случае не деформируются абсолютно;
• Фундаментные блоки. В данном случае фундамент складывается из отдельных блоков. Это самый дешевый вид «подставки» для дома, стены которого будут кирпичными. Ходит немало мнений относительно блоков и большинство из них отнюдь не лучшие. Все дело в том, что имеет огромное значение то, как именно будут применены фундаментные блоки. Вот об этих блоках мы и предлагаем поговорить дальше.

Вся прелесть и популярность фундаментных блоков ФБС состоит именно в их дешевизне и легкости установки. Фундамент просто складывается, словно конструктор. Но и тут есть некоторые особенности.

Как правильно устанавливать фундаментные блоки ФБС

Как говорилось выше, огромное количество негативных отзывов эти блоки получают отнюдь не из-за своей некачественности или несоответствия выдвигаемым им требованиям. Все дело в том, что они требуют некоторых подготовительных работ. Большинство же строителей, видимо в силу своего незнания, не делают ленточный фундамент-подложку под блоки или же пренебрегают армирующим слоем.

В идеале для одно- двухэтажного дома фундамент должен выглядеть следующим образом: сперва идет ленточный фундамент высотой в 30-50 сантиметров. На него устанавливаются блоки. Высота этой части фундамента может колебаться от 1 до 5 блоков. А сверху на блоках кладется еще один слой бетона. В среде профессиональных проектировщиков и строителей он называется армирующим слоем и высота его может быть небольшой: до 15 сантиметров. Таким образом получается своеобразный «сендвич», где фундаментные блоки зажаты между двух монолитных слоев, которые не дают им двигаться.

Но никакие ухищрения не помогут, если вы строите дом в местности с подвижными грунтами. В этом случае блоки может «выдавить» землей внутрь подвала. Смотрится это довольно жутко, но сами жильцы редко когда паникуют по этому поводу. Дело в том, что подобный процесс длится на протяжении 15-25 лет. Соответственно, люди привыкают к тому, что площадь их подвала становится все меньше. Но если подобную картину увидит человек неподготовленный, то вполне может отказаться впредь заходить в такой дом.

Также нужно учитывать некоторые особенности, собственно, укладки блоков. Для того, чтобы фундамент представлял из себя сплошную линию без отклонений, на всей ее протяженности натягивают струну, по которой и будут выравниваться блоки. В качестве связующего материала используется обычный бетон, который обеспечивает монолитность всей конструкции. Он укладывается как сверху и снизу, так и по бокам каждой плиты, чтобы связать их и между собой. Также нужно обратить внимание, что слой бетона, укладывающийся под блоки, не должен влиять на уровень горизонта.

Применение бетонных блоков в крупном и малом строительстве

Использование бетонных блоков довольно широко распространено и в «крупногабаритном» строительстве. Подобный ход может сохранить просто огромные суммы на создании фундамента. Блоки могут быть применены в строительстве домов вплоть до 12 этажей, что и можно очень часто пронаблюдать в нашей стране.

Но, как было упомянуто выше, бетонные блоки значительно снижают растраты и при строительстве одно- и двухэтажных строений. Такая экономия может достигнуть 50%. А это довольно большие деньги. При строительстве частных домов экономия получается и вовсе огромной.

Изготовление бетонных блоков

В блоках ФБС присутствует только лишь бетон и два, скрученные особым способом, отрезка прута, которые являются его транспортировочными «ушками». Существует два типа производства блоков фундаментных: автоматический и ручной.

Автоматический метод:

В форму, находящуюся на вибрационном столе, заливается некоторое количество бетона. Автоматика следит, чтобы форма заполнялась постоянно одинаковым количеством материала. После этого под прессом в раствор загоняются металлические транспортировочные петли. После этого форма краном переносится в место, где будет высыхать. Когда этот процесс закончится, форму просто снимают с изделия, чистят и используют повторно.

Ручной метод:

В этом случае все операции выполняет человек. Бетон засыпается в форму при помощи лопат, причем, все время смесь слегка помешивается лопатой. После того, как раствор был залит в форму, вставляются транспортировочные петли. Для того, чтобы они держались как можно крепче, и не отваливались, выламывая край блока, их располагают на длину самой петли от каждого из торцевых краев блока. После этого заготовке, накрытой полиэтиленовой пленкой и периодически поливаемой водой, дают засохнуть.

Виды бетонных блоков

Фундаментные блоки делятся на три основных вида, от которых зависят их вес, прочность и стоимость:

• ФБП — пустотные;
• ФБС — сплошные;
• ФБВ — сплошные с вырезом ( они используются для организации коммуникаций под потолком и скреплению его перемычками).

Также блоки различаются по размерам. Понятно, что каждый производитель делает их такого размера, какой удобен ему, поэтому тут мы приведем наиболее популярные:

Для изготовления бетонных блоков применяются три различных вида бетона: керамзитобетон, тяжелый бетон и силикатный бетон средней плотности. Все три позволяют вложиться в нормы веса бетонных блоков: 2200—2500 кг/м*3, но только тяжелый бетон является основой для наиболее тяжелых и прочных блоков. Такой вес достигается благодаря большой плотности основного раствора. Также это благотворно влияет на прочность блоков, что позволяет выступать им в качестве опорных конструкций для несущих стен дома.

Покупка фундаментных блоков

Для того, чтобы купить качественные фундаментные блоки, не нужно прилагать слишком много усилий. Дело в том, что их сейчас производят едва ли не в каждом городе. Следовательно, цену, больше всего подходящую вам, найти будет не так сложно. Да и с качеством проблем не должно возникнуть. В первую очередь узнайте у знакомых, которые недавно строились: где они покупали ФБС. Если у них блоки не откалывались на углах, не рассыпались и не трескались, то значит, что с высокой степенью вероятности, блоки у этого продавца производятся с поддержанием всех норм технологического цикла. После этого пора идти к производителю и покупать блоки.

Заключение

Итак, как мы выяснили, фундамент из блоков — это крайне выгодное вложение. Он получается наиболее дешевым. Но его минус заключается в том, что применяться он может только в сухих грунтах, не склонных к перемещению. В противном же случае вы рискуете совсем остаться без фундамента, когда блоки вытолкнет в помещение подвала, а под несущими стенами останется пустота.

Также фундаментные блоки крайне выгодно отличаются от всех прочих своих конкурентом тем, что их установка производится крайне быстро. Главное о чем не нужно забывать — первым должен идти пояс ленточного фундамента, а накрывать фундаментные блоки так называемый «армирующий» пояс. Только при соблюдении такой структуре слоев фундаментов можно добиться наибольшей эффективности и продолжительности службы от блоков ФБС.

Железобетонные изделия по чертежам от заказчика

Ждем Вашего звонка!

+7 (965) 181-98-35

+7 (968) 620-55-57

Новостиархив »

Зимняя распродажа складских остатков!

Спеши заказать ЖБИ изделия по специальной цене!

Смена юридического и фактического адреса

Новый адрес собственного производства!

Тульская область, Алексинский р-н, ул. Железнодорожная, дом 3

Лучшие ЖБИ у нас — почему мы ? Смотрите

Март и апрель – самое время готовиться к весеннему строительству, ведь поговорка «готовь сани летом» уже не раз доказывала свою актуальность. Кто-то отложит подготовку на начало весны или лета, но это будет ошибкой. Поздней весной цены будут уже не те!

Снова сверхмощные скидки на объемы!

При крупных заказах на ЖБИ изделия — лучшие цены! Рекомендуем так же быть в курсе цен на фбс б у , поскольку всегда хочеться сэкономить, когда это действительно не отходит от проекта.

С октября 2014 года большинство строителей ищут блоки фбс, и цены стали невероятно низкими, спешите купить!

размеры, маркировка по ГОСТ, нюансы монтажа

Проектирование строительства зданий, независимо от назначения, начинается с фундамента. От его качества зависит прочность и долговечность строительного объекта. Среди основных видов фундаментов спросом пользуется сборный из ФБС. Он надежный, быстрый в монтаже, не требует дополнительных расходов.

В этой статье мы расскажем, что такое ФБС, о разновидностях, размерах, типах прочности и правилах монтажа.

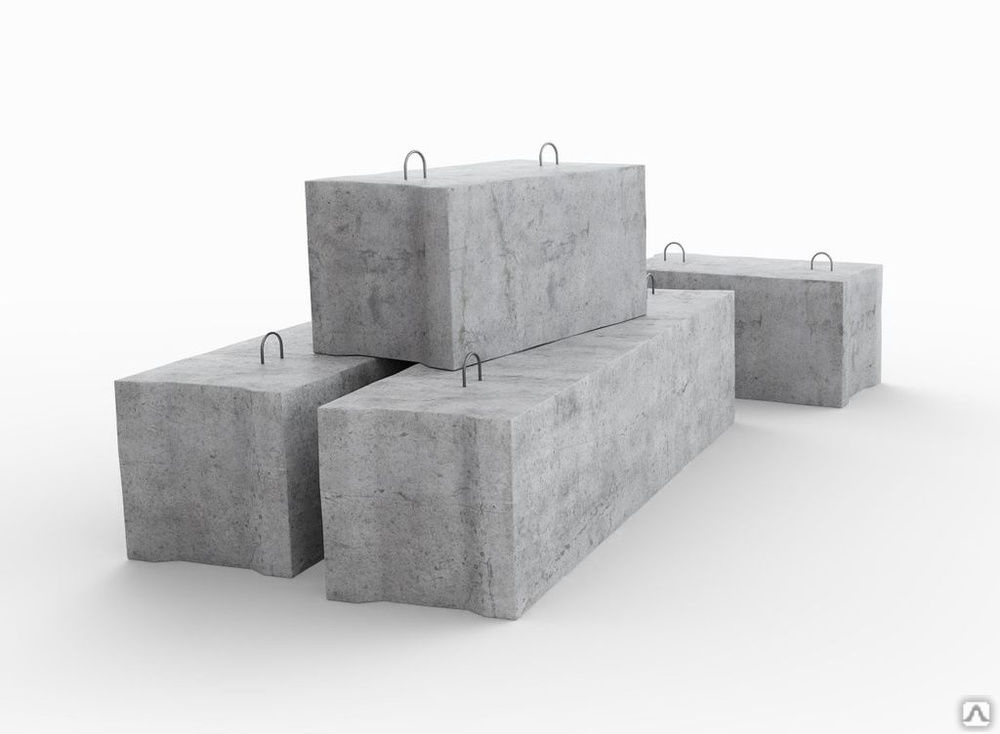

Что такое ФБС?

Аббревиатуру ФБС часто расшифровывают как фундаментные блоки стеновые или строительные, однако правильно — фундаментные блоки сплошные.

ФБС — это изделие из бетона или железобетона, которое используют для укладки фундамента. Бетонные блоки также применяют для обустройства подвалов, стен нежилых объектов, цокольных этажей.

Изделия отличаются типоразмером (форм-фактором), типом бетонного материала и морозо и влагостойкостью. От этих параметров зависит целесообразность использования на грунте с учетом климата и влажности.

Технические характеристики ФБС

Общие рабочие характеристики включают пять основных параметров:

1. Величина сжатия, которая определяет класс прочности. Для каждого типа свои критерии. Для ЖБИ из тяжелого бетона допустимые значения от В3.5 до B15 (марки бетона М50-200). Для изделий из силикатного типа М150 — В12.5, для керамзитового марки М100 — В7.5.
2. Плотность материала (удельный вес) — от 1800 кг/м³.
3. Морозостойкость F50-F200. Этот параметр означает, что ЖБИ способно выдержать от 50 до 200 циклов замораживания и оттаивания.
4. Водонепроницаемость — устойчивость к воздействию воды. Блоки со значением W2-W4 нельзя использовать без гидроизоляции. Самый сбалансированный вариант — W6. Изделия с маркировкой выше W8 используют для гидротехнических сооружений.
5. Сроки эксплуатации 60-120 лет.

Размеры сплошных фундаментных блоков по ГОСТу

По государственным стандартам ФБС маркируются тремя цифрами, где l — длина (780-2380 мм), b — ширина (300-600 мм) и h — высота (280-580 мм). Точные размеры можно посмотреть в таблице ниже.

Как выбрать размеров блоков?

Лучше выполнять расчеты в отдельном чертеже, раскладывая блоки по периметру. Методом подбора определяют габаритность изделий и количество. В учет, помимо размеров ФБ, включают межблочную прослойку — 25 см. Это слой цемента или клея, который необходим для монолитизации конструкции.

Чтобы сэкономить на клее или растворе, выбирают максимально длинные ФБ. Так получится меньше стыков, а значит расход уменьшиться в несколько раз.

Ширину нужно выбирать с учетом стен здания и межэтажных перекрытий. Чем шире стена и массивнее перекрытие, тем шире должно быть фундаментное основание. Допускается возможность небольшого свеса над фундаментом до 40 мм.

Также нужно учитывать и особенности грунта. Если почва глинистая, то нужны самые габаритные ФБС. При крупнообмолочном типе можно обойтись минимальными размерами.

В большинстве случаев фундамент состоит из блоков разных размеров. Использование чертежа с визуальной раскладкой блоков — оптимальный способ расчета. После распределения блоков полученное количество умножают на число рядов по высоте. Например, если запланирована укладка в три ряда, то количество каждого типа ФБ умножают на три.

Без опыта и специальных знаний невозможно точно определить, каких и сколько материалов нужно для прочного и надежного фундамента. Помимо размеров нужно учесть все нюансы — от типа здания и материала стен, до количества этажей и веса конструкции. такую работу лучше доверить профессионалам.

Виды согласно ГОСТу: ФБС, ФБП, ФБВ, ФЛ и БФ

Есть три основных вида изделий по ГОСТу:

1. ФБС — самый прочный тип благодаря полнотелости. При изготовлении крупных блоков используют дополнительное продольное армирование. В небольших ФБС метал используют только для петель, которые предназначены для упрощенного монтажа.
2. ФБВ — отличается наличием специальной выемки, которую используют для прокладки инженерных коммуникационных сетей. В остальном ничем не отличаются от стандартных полнотелых типов.
3. ФБП — пустотелый вид, который легче других разновидностей. Не рекомендовано использовать на вязком грунте и при неглубоком залегании грунтовых вод.

Помимо стандартных, есть и другие маркировки:

1. ФЛ — утяжеленные разновидности ЖБИ для обустройства прочного основания ленточного типа.
2. БФ — тоже из тяжелого бетона, рекомендуется использовать для стен и перегородок нежилых зданий.

Вес ФБС

Этот параметр зависит от разновидности изделия. Габаритные виды содержат металлическую арматуру, поэтому тяжелее. Точные значения представлены в таблице ниже.

Особенности монтажа ФБ

Еще на этапе проектирования специалисты учитывают тип грунта, глубину грунтовых вод, этажность, нагрузку на основание и т.д.

После всех необходимых расчетов приступают к поэтапному монтажу фундамента. Первые четыре — подготовительные работы перед укладкой.

1. Первоначальная подготовка — расчет типов и количества блоков, закупка и доставка на объект.
2. Подготовка поверхности (выравнивание) и траншей под блочный фундамент. Первоначально определяют углы, вбивают маяки и натягивают шнуры. После все проверяется на предмет разности диагоналей и при необходимости корректируется.
3. Обустройство щебнево-песчаной подушки. Пространство засыпается поочередно слоями песка и щебня средней фракции с последующим уплотнением через каждые 10 см слоя.
4. Сооружение монолитной подошвы или из ФЛ. При втором варианте все стыки заливаются бетоном для создания монолитного основания. Монолитный требует больше времени и средств на опалубку и укладку арматуры. Бетона потребуется много и, чтобы ускорить процесс, чаще покупают готовый раствор с доставкой на объект бетоновозом. По этой причине подошва из ФЛ намного выгоднее финансово.

Правила укладки

Перед монтажными работами нужно обеспечить на участке наличие цементного раствора по консистенции, как густая сметана, с расчетом 10-15 литров на одно изделие.

Альтернатива — использование специального строительного клея. Такой вариант дороже, но упрощает процесс. Этими составами обрабатывают все поверхности блоков.

Монтаж производят в определенном порядке:

1. Начинают укладку от углов здания с ориентиром на причальный шнур, который натягивается между уже смонтированными ЖБИ. Сначала устанавливают основание для наружных стен и потом переходят к внутренним.
2. Для первого ряда используют габаритные блоки. Это необходимо для устойчивости и оптимального распределения весовой нагрузки.
3. Укладка производится строго по уровню с заделкой швов цементным составом или строительным клеем.
4. Монтаж требует правил кирпичной кладки со смещением для перекрытия швов. Укладывают ряды в направлении, противоположном предыдущему. Например, нечетные с Юга на Север, а четные наоборот.
5. После укладки каждого ряда наносят слой раствора около 150 мм.

Достоинства и недостатки ФБС

Среди главных достоинств можно выделить следующие:

1. Надежность и долговечность. Промышленное производство — гарантия соблюдения ГОСТа и контроля качества.
2. Ускоренный процесс монтажа. Укладка плитного фундамента производится спецтехникой. Для этого у изделий предусмотрены металлические петли для закрепления на кране.
3. Уменьшенное время застывания, максимум, до двух недель. Например, в случае с монолитным основанием, придется ждать около месяца и только потом продолжать строительство.
4. Доступная цена по сравнению с монолитными вариантами железобетонных конструкций.
5. Средние сроки эксплуатации около 100 лет при условии соблюдения правил монтажа.

Среди недостатков можно отметить:

• необходимость тепло и гидроизоляции;
• под блочный фундамент требуется монтаж ЖБ подошвы;
• при строительстве объектов из камня обязательно наличие армирующего пояса.

Как выбрать поставщика?

Выгодно покупать продукцию ФБС у Очаковского комбината ЖБИ, который предлагает максимально выгодные условия для клиентов:

• большой ассортимент продукции, поэтому можно заказать все необходимое в одном месте;
• собственное производство в соответствии с ГОСТ и соблюдением требований к качеству;
• доступные цены благодаря прямым продажам без посредников;
• индивидуальный подход к покупателям, гибкая система скидок;
• оплата удобным способом: онлайн на сайте, безналичными по реквизитам, наличными в офисе;
• собственный автопарк гарантирует быструю доставку в оговоренные сроки.

Очаковский комбинат ЖБИ на рынке железобетонных изделий 31 год и за этот период обрел репутацию надежного поставщика, которому можно доверять.
