Блоки для вентиляции и дымохода: решения для дымоходов и вентканалов

О компании Дымоходы AWT

Дымоходы AWT — это качественные керамические дымоходы по низкой цене.

В 2010г. компания, занимающаяся изготовлением каминов и печей начала использовать немецкие керамические трубы для монтажа керамических дымоходов для своих проектов. В то время в качестве изоляции использовался вспученный вермикулит, а шахту дымохода, нередко делали из газобетона.

В 2012 году компания начала заказывать наружные блоки у производителя керамзитобетона из Санкт-Петербурга.

В 2014 году запустилось производство собственной изоляции на базе крупнейшего мирового производителя негорючей изоляции.

2016 год. Основание компании Дымоходы AWT, как независимого направления. Регистрация Товарного знака, запуск продажи керамических дымоходов под ТМ AWT. Открытие склада в Санкт-Петербурге.

В это же время мы находим нового производителя наружных блоков в Татарстане.

2017г. — переход на керамзитобетонные блоки нового поколения — легче, прочнее, качественнее.

2018г. — Открытие склада в Москве.

2019г. — запуск собственного производства верхних комплектов для Дымоходов AWT. С этого года мы начали делать качественные бетонные покрывные плиты и конусы на оголовок.

2020г. — переход на новые керамзитобетонные блоки. Еще легче, но теперь высотой 330 мм, как высота трубы!

…все только начинается 😉

Посмотрите полный видео обзор о керамических Дымоходах AWT. В этом видео мы рассказываем о конструкции дымохода, подробно разбираем каждый элемент и обращаем внимание на определенные нюансы, которые могут упростить монтаж дымохода и значительно увеличить срок его службы.

© 2010-2020 «Дымоходы AWT»

Качественные керамические дымоходы по низкой цене. Доставка по всей России

телефон: 8-800-100-50-29

e-mail: [email protected]

Блоки для дымоходов и вентиляционных каналов

Дымоходный блок TECH 310

Размер: 310Х310Х240 мм
Вес: 13,5 кг
Размеры внутренних отверстий: 220 мм

Цена от 213 руб/шт

Блок дымоходный TECH+Vent 310х450

Размер: 310Х450Х240 мм

Цена от 313 руб/шт

Дымоходный блок TECH 380

Размер: 380Х380Х240 мм
Вес: 18,5 кг
Размеры внутренних отверстий: 290 мм

Цена от 266 руб/шт

Дымоходные керамзитобетонные блоки широко используются в строительстве на разных его этапах. Их значимость нельзя недооценивать. В Москве в магазинах, торгующих стройматериалами, можно купить такие блоки для дымохода. Из-за низкого веса работать с ними просто, а невысокая себестоимость делает их доступными для любой категории застройщиков.

Внимание

Блоки керамзитобетоннные обладают малым весом и достаточной прочностью и хорошей теплоизоляцией.

Прежде, чем покупать необходимые блоки для дымохода, ознакомьтесь с ними визуально на предмет наличия у них специальных насечек, которые обеспечивают их качественное сцепление с облицовочным материалом.

Цена блоков для дымохода в Москве зависит от различных факторов, в частности, от размера и вида.

Виды блоков

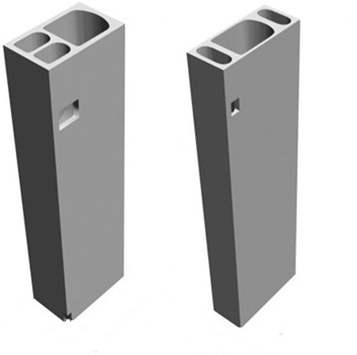

• Блок с одним ходом — имеет в составе каркас и 1 канал для трубы.
• Блок с двумя ходами — имеется внутренняя перегородка, применяется для дымоходов, отводных рукавов, в качестве канала подачи к топке кислорода.
• Блок вентиляционный служит вентиляционным каналом или защитой вентиляционной трубы.

При использовании строительных блоков обязательно руководствуйтесь ГОСТом, убедитесь в том, что изготовленное сооружение безопасно.

Кладка блоков

При работе с дымоходными керамзитобетонными блоками необходимо помнить о специальных требованиях. Чтобы обеспечить максимальную теплоизоляцию конструкции, как правило, применяется кислоустойчивое вещество.

Прежде чем приступить к выкладке 1 ряда, готовится основание из бетона. Далее на него устанавливают керамические трубы. Используя распорную арматуру, закрепите теплоизоляционный материал. Необходимо проделать определенное количество отверстий, чтобы можно было установить отводчики конденсата или ревизий.

Конструкции крепятся с помощью шпилек из арматуры.

Конструкция трубы собирается снизу вверх. Швы обязательно обрабатываются герметичным материалом с высоким сопротивлением.

Экслкюзивный представитель в РФ

Адрес офиса и шоурума

Московская обл., г. Долгопрудный, Лихачевский проезд 4 стр 1

О-блоки YTONG для устройства дымовых труб и вентиляционных каналов

YTONG предлагает свое решение О-блоки из автоклавного газобетона

Характеристики

Область применения:

1. Устройство шумозащитных и теплоизоляционных оболочек вентиляционных каналов – приточных и/или вытяжных с возможностью скрытого размещения канала внутри стены или пристраивая к ограждающей конструкции;
2. Устройство шумозащитных и теплоизоляционных оболочек дымовых труб со встроенной гильзой отведения продуктов сгорания;

Номенклатура изделий

Описание

О-блоки служат тепловой изоляцией из негорючего материала для труб/сборных изделий из нержавеющей стали, керамических труб, обеспечивая безопасность людей при возможном прикосновении к оболочке и пожарную безопасность.

О-блоки для вентканалов не требуют дополнительных гильз и легко встраиваются в стеновую кладку блоков. Малый коэффициент теплопроводности оболочки каналов из ячеистого бетона обеспечивает тягу воздуха и нивелирует риск выпадения конденсата. На одном О-блоке размещается до двух отверстий канала. Крепление дымоходной оболочки и вентканалов из О-блоков к ограждающей конструкции осуществляется с помощью гибких связей, монтируемых в шов кладки каждого ряда блоков.

Преимущества

• Использование решения с O-блоками позволяет быстро возвести вентканалы, а также дымоходы, не нарушая при этом однородность кладки.
• Монтаж О-блоков ведется на обычный клей для газобетонных блоков YTONG, сохраняя технологический процесс.
• Автоклавный газобетон YTONG сертифицирован на класс пожарной опасности К0, является негорючим материалом.
• О-блоки класса прочности В3.5 обеспечивают прочность самонесущих конструкций дымоходов/вентиляционных каналов.

Усиление стеновой кладки

Также О-блоки марки YTONG могут быть использованы в качестве несъемной опалубки для бетонных работ при усилении кладки в сейсмически опасных районах строительства, нестабильных грунтах или когда этого требует конструктивная схема здания

С ценами на О-блоки можно ознакомиться в прайс-листе

• 250
• 300
• 375
• Сбросить фильтр

Длина	500 мм
Высота	250 мм
Ширина	300 мм
Тип блока	О-блок
Плотность	D500
Класс прочности	B3. 5
Теплопроводность (Вт/м°C):	0.099
Паропроницаемость (мг/(м•ч•Па)):	0.21
Морозостойкость (F), циклы:	100
Кол-во на паллете, шт.	36
Объем палетты, м 3	1.35
⌀ отверстия, мм	250
Применение	для дымоходов

Длина	500 мм
Высота	250 мм
Ширина	250 мм
Тип блока	О-блок
Плотность	D500
Класс прочности	B3. 5
Теплопроводность (Вт/м°C):	0.099
Паропроницаемость (мг/(м•ч•Па)):	0.21
Морозостойкость (F), циклы:	100
Кол-во на паллете, шт.	45
Объем палетты, м 3	1.4063
⌀ отверстия, мм	160
Применение	для вентканалов

• Назад
• 1
• 2
• Вперед

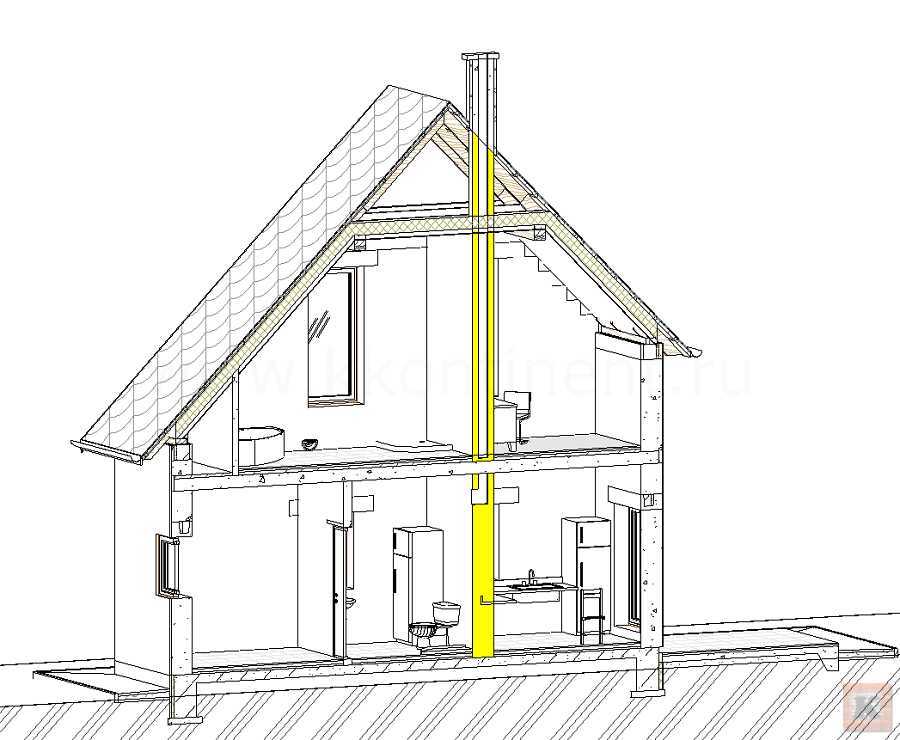

Дымоход и вентиляционные каналы из газосиликатных блоков для частных домов.

Проблема дымоходов, а также вентиляционных каналов для частных домов была и остается актуальной, поскольку традиционные шахты из кирпича или ж/б блоков разного типа, регламентированных в актуализированном ГОСТ 17079-88, для обустройства требуют сложных конструктивных решений с усилением фундаментов, опорных узлов, а предлагаемые «готовые» решения из керамзитобетона плотности 1000 кг/м3 может и эффектны внешне, но практически не имеют грамотного технического обоснования. Застройщики уже много лет подряд обустраивают дымоходы и вентиляционные каналы квадратного или прямоугольного сечения из керамического кирпича или асбоцементных труб соответствующего диаметра, однако во время эксплуатации:

• квадратные или прямоугольные шахты дымоходов от газовых колонок, котлов отопления и вентиляционные каналы интенсивно засоряются, что не удивительно для движения ламинарно-турбулентного потока в шахте не круглой формы и с отнюдь не гладкой поверхностью.
  По сути, необходимость регулярной чистки дымохода или вентканала является важной, но отнюдь не единственной проблемой кирпичных шахт – в толще отложения на стенках активно развиваются колонии болезнетворных бактерий, а сами шахты на выходе из кровельной конструкции приходится дополнительно утеплять для обеспечения минимума перепада давления и тяги;
• асбоцементные (или керамические) трубы для увеличения тяги приходится эффективно утеплять, а теплоизоляционный материал защищать от внешних условий, что не всегда удается сделать успешно и отнюдь не прибавляет эстетики внешнему виду дома.

Специальные О-блоки для дымоходов и вентиляционных каналов.

Сегодня для обустройства дымоходов от газовых плит, газовых, твердо- и жидкотопливных котлов, а также каналов вентиляции можно купить О-блоки из автоклавного газосиликата – стеновые блоки разных типоразмеров с перфорированными в постели одним или двумя отверстиями диаметром 160 мм или 250 мм. О-блоки для дымоходов и вентиляционных каналов изготавливаются марки средней плотности D500 класса прочности В3.5 с теплопроводностью в сухом состоянии не более 0.099 Вт/(м*К), что позволяет:

• использовать их в кладке стен без каких-либо рисков уменьшения несущей способности ограждающих конструкций и/или сколь значимого снижения теплозащиты стены;
• обустраивать дымоходы и вентканалы непосредственно в стенах;
• обеспечить уровень перепада давления для хорошей тяги в системах дымоотвода и естественной вентиляции без необходимости дополнительного утепления.

В целом О-блоки применяют не только для обустройства дымоходов и вентиляционных каналов, но и в качестве:

• «несъемной опалубки» при вертикальном армировании углов, столбов;
• каналов для прокладки коммуникаций инженерных систем, в том числе водоснабжения с обеспечением защиты от потерь тепла, причем благодаря хорошей звукоизоляционной способности автоклавного газосиликата подача, отвод воды или воздуха в таких каналах происходит практически бесшумно;
• армированных несущих опорных столбов для террас, балконов, лоджий, веранд, эркеров и пр. ;
• армированных откосов дверных и оконных проемов, что существенно повышает устойчивость к взлому проникновением;
• статических армированных элементов малых архитектурных форм в интерьере и на приусадебном участке.

Типы дымоходов и вентиляционных отверстий

Дымоходы, вентиляционные отверстия и соединители: руководство

Во второй части нашего руководства по дымоходам, вентиляционным отверстиям и соединителям мы рассмотрим конкретные типы дымоходов, вентиляционных отверстий и соединителей. Обратитесь к нашему первоначальному руководству по терминологии дымоходов для получения более общей информации о дымоходах, вентиляционных отверстиях, соединителях и дымоходах.

Типы дымоходов

Существует два основных типа дымоходов: кирпичные и заводские. Кладочные дымоходы изготавливаются из кирпича или блоков и требуют футеровки для надлежащей безопасности. Предпочтение отдается вкладышам из нержавеющей стали.

Дымоходы заводского изготовления часто называют «дымоходами класса А». Эта терминология не является официальной, но профессионалы дымоходов используют ее и понимают ее значение. Дымоходы класса А всегда имеют внутреннюю часть из нержавеющей стали и внешнюю оцинкованную или нержавеющую сталь. Если дымоход класса А выходит наружу без проема, всегда используется нержавеющая сталь.

Дымоходы класса А изолированы, чтобы предотвратить чрезмерное нагревание дымохода снаружи. Используются два типа изоляции: трубы с набивкой и трубы с воздушной изоляцией. Уплотненные трубы имеют двойную стенку с изоляцией между слоями, что способствует поглощению тепла. Дымоходы с воздушной изоляцией могут иметь до трех или четырех стенок без изоляции между ними. В этих дымоходах воздушное пространство используется для поглощения тепла. Их также можно назвать дымоходами с воздушной изоляцией.

Стоит отметить, что дымоходы класса А всегда должны использоваться как единое целое. Смешивание деталей разных марок/производителей крайне опасно и строго запрещено.

Типы вентилей

Вентс используются для вентиляции газовых, масляных и биомассовых приборов. Они никогда не используются в качестве дымохода для твердого топлива, такого как дрова. Хотя использование нескольких марок не является оптимальным, продаются адаптеры, позволяющие использовать трубы разных марок.

Вентиляционные отверстия типа B — это двойные вентиляционные трубы заводского изготовления, которые используются только для отвода газа. Они всегда изготавливаются с оцинкованной внешней частью и алюминиевой внутренней частью. Воздушное пространство между стенами довольно маленькое. Это вентиляционное отверстие можно использовать в качестве вентиляционного отверстия или соединителя, и оно довольно недорогое.

Вентиляционные отверстия типа L могут быть либо вентиляционными, либо соединительными и предназначены для выпуска масла. Дымоходы класса A по-прежнему предпочтительнее на рынке, чем L-образные вентиляционные отверстия, и поэтому доступность L-образных вентиляционных отверстий ограничена. Иногда это указывается для «выпуска биомассы» или продуктов сгорания пеллет, кукурузы, вишневых косточек и т. д.

Вентиляционные отверстия технически также являются L-образными. Эти вентиляционные отверстия должны быть установлены через дом или быть в погоне. В то время как они имеют интерьер из нержавеющей стали, их внешний вид может быть из черной или оцинкованной стали.

Типы соединителей

Вентиляционные отверстия типа C используются только в качестве соединителей. Это одностенные оцинкованные трубы, поэтому их часто называют «оцинкованными трубами». Они используются только для сброса газа или масла. Использование вентиляционного отверстия C с твердотопливными приборами может привести к образованию чрезвычайно токсичных паров. Это самая дешевая из труб. Инспекторы требуют, чтобы при использовании обжимные соединения C-vent отходили от устройства к дымоходу или вентиляционному отверстию. Это не официальное правило, и для этого нет особой причины, это просто стандарт установки. Инспекторы заставят вас переустановить вентиляционное отверстие с обжимными кольцами, указывающими «правильный» путь, поэтому лучше просто установить их правильно с самого начала.

Черные одностенные трубы также используются только в качестве соединителей. Иногда их называют «черная оцинкованная труба», хотя она и не оцинкована. В то время как черные одностенные трубы могут использоваться для отвода твердого тела, газа или нефти, это дорого и излишне для газа и нефти. Чтобы конденсирующийся креозот не вытекал из труб, гофры должны быть направлены в сторону плиты. Это не официальное правило, но рекомендуется, если вам не нравится запах креозота.

Дымоходы с двойными стенками используются для твердого топлива с уменьшенным зазором и используются только в качестве соединителя. Они дороже одностенных дымоходов, так как сделаны из трубы с двойными стенками и изолятором воздушного пространства.

Какой тип дымохода и вентиляционной трубы лучше всего подходит для вас

Есть несколько вещей, которые следует учитывать при выборе правильного типа дымохода и вентиляционной трубы для вашего дома. В зависимости от размера, расположения и типа камина вам может понадобиться другой тип вентиляционного отверстия. Вот несколько советов, которые помогут вам выбрать лучший вариант для вашего дома. Прежде всего, вам нужно учитывать размер и расположение вашего камина. Если он маленький или расположен в неудобном месте, возможно, вы не сможете использовать традиционный дымоход. В этом случае каминная топка без вентиляции может стать для вас хорошим вариантом. Эти блоки часто располагаются под половицами или в углах, поэтому их легко установить и скрыть.

Кроме того, если у вас большой камин или он расположен на открытом воздухе, лучше всего использовать традиционный дымоход. Этот тип может вместить более крупные бревна и обеспечить более равномерное распределение тепла по всему дому.

При принятии решений о вентиляционных отверстиях, соединителях или дымоходах всегда целесообразно работать с опытным специалистом по дымоходам и вентиляционным отверстиям. Они могут помочь вам сориентироваться при установке, чтобы ваша работа прошла проверку, выглядела великолепно и работала долгие годы.

Неиспользуемые дымоходы – перекрыть или проветрить? – Сборник мыслей о низкоуглеродном будущем

Одно из самых второстепенных решений, которое пришло мне в голову во время моего проекта модернизации изоляции, касалось заброшенного дымохода на торцевой стене. На дымоходе была «слоновья нога»; крышка для предотвращения попадания дождя, но с вентиляционными отверстиями по бокам. В спальне у основания дымохода также было вентиляционное отверстие. Принято считать, что существует значительный риск застоя влажного воздуха в неиспользуемых дымоходах, который может конденсироваться и вызывать проблемы с влажностью в стене. Идея наличия отверстий в основании и наверху дымохода состоит в том, чтобы обеспечить поток воздуха через дымоход, чтобы предотвратить это.

• Вентиляционное отверстие в вышедшем из употребления камине
• Штукатурка удалена, открывая заваленный камин и кирпичную щель, над которой было установлено вентиляционное отверстие.

Однако мнения расходятся в том, является ли это строго необходимым, и с точки зрения теплопотерь и теплоизоляции заманчиво перекрыть щель в нижней части недавно утепленного помещения. На практике это, вероятно, довольно специфично для конкретного места с точки зрения того, представляет ли это риск сырости. Это может не быть проблемой в районе с низким уровнем осадков, где внешняя стена достаточно защищена, и строители в этих районах могут годами блокировать дымоходы, не вызывая проблем. Но в текущей ситуации дымоход находится на северной террасе с сильным ветром и дождем. Правила, как правило, предусматривают широкое применение и отказоустойчивые варианты, поэтому вентиляция неиспользуемых дымоходов является стандартной практикой. Немного не желая этого делать, я заинтересовался альтернативными вариантами. Одним из вариантов является установка вентиляционного блока на внешней стене дома, чтобы дымоход вентилировался, но с меньшим количеством сквозняков/теплопотерь. Это казалось хорошей идеей, хотя и с сопутствующим количеством лестниц и работы.
