Многие застройщики желают иметь в доме цокольный этаж, что вполне объяснимо – с его помощью можно увеличить площадь дома практически в два раза. По сути, это первый этаж, который расположен ниже уровня земли. Далее мы рассмотрим, как построить цокольный этаж, используя для этого цокольные блоки, которые еще называют ФБС-блоками.

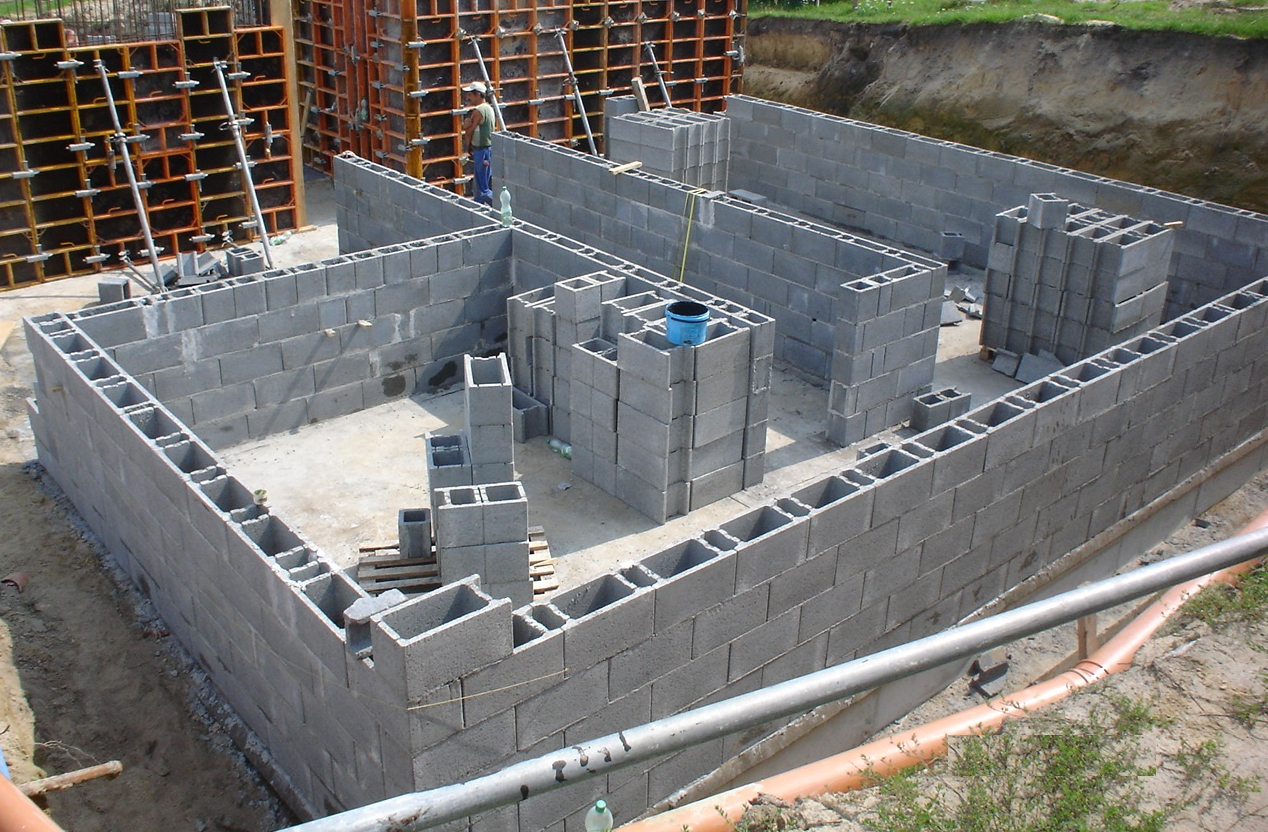

Цокольный этаж из блоков

Содержание

Особенности цокольного этажа

При желании, в цокольном этаже можно сделать подвал для хранения овощей в зимний период, оборудовать в нем тренажерный зал, либо придумать помещению любое другое назначение. В любом случае, эта площадь будет использоваться с пользой. Однако, достоинство цокольного этажа заключается не только в увеличении пространства дома, но и уменьшении теплопотерь строения.

Согласно существующим нормативам, высота цокольного этажа должна быть не менее 2,5 м, однако, многие застройщики делают его немного выше, чтобы получить полноценный дополнительный этаж. Для этого землю выкапывают на необходимую глубину.

Еще одним положительным моментом цокольного этажа является то, что он берет на себя часть нагрузок от стен дома. В итоге все затраченные силы и средства на такое строительство полностью оправдываются.

Устройство цокольного этажа

Виды цокольного этажа

Цокольный этаж фундамента, в зависимости от его расположения относительно стен, бывает трех видов:

• Заглубленный – наиболее распространенный вариант, так как в этом случае цоколь меньше всего подвергается негативному воздействию влаги.
• Вровень – достаточно затратный вариант, так как требует дополнительную гидроизоляцию, в противном же случае фундамент разрушается от влаги.
• Выступающий цоколь – как правило, используется для домов с тонкими стенами. Данный вариант применяют в том случае, когда необходимо выполнить теплое подпольное помещение.

Виды цоколя

Блоки ФБС

При строительстве цокольного этажа, крайне важно правильно выбрать для него строительный материал. К примеру, если построить цоколь из шлакоблока, то он получится ненадежным и довольно быстро придет в негодность, так как материал не предназначен для таких нагрузок.

Отличным вариантом являются ФБС блоки, которые представляют собой современный строительный материал, предназначенный для строительства сборных фундаментов и цоколей. Основным достоинством бетонных блоков является их невысокая стоимость, благодаря чему они доступны для широкого круга потребителей. Однако, не только невысокая цена обеспечила им высокую популярность.

ФБС-блоки разных размеров

Достоинства ФБС-блоков

Бетонные блоки для цоколя обладают рядом преимуществ, среди которых можно выделить следующие моменты:

• Строительство цокольного этажа из блоков ФБС не требует самостоятельного приготовления бетона, в отличие от возведения монолитного фундамента. Как известно, любое нарушение пропорций может привести к снижению его качества.
• Блоки обладают морозостойкостью. В процессе их изготовления, в раствор добавляются специальные присадки. Это позволяет использовать данный материал при строительстве в районах с суровым климатом, где за сутки перепады температур составляют десятки градусов.
• Существует большое разнообразие моделей материала, что позволяет подобрать наиболее подходящие блоки для каждого конкретного случая. Они могут отличаться не только размером, но и своим составом, а следовательно и характеристиками.
• Материал устойчив к агрессивным средам. Поэтому возводить цоколь из фундаментных блоков можно даже в грунтах с повышенной кислотностью.
• Как уже говорилось выше, достоинством блоков является и их невысокая стоимость.

Недостатки

Любой материал, как известно, имеет какие-то свои недостатки. Блоки тоже не являются исключением.

К основным их недостаткам относятся следующие моменты:

• Монолитный фундамент, построенный своими руками, будет стоить процентов на 20-30 дешевле, чем выложенный из блоков.
• Если для строительства выбраны крупные блоки, то уложить их самостоятельно не поучится. Придется привлекать строительную технику, что повлечет за собой дополнительные расходы.
• В процессе укладки блоков образуются швы, которые не защищены от негативных воздействий окружающей среды, поэтому со временем они могу прийти в негодность. В результате их необходимо защищать гидроизоляционными материалами. Кроме того, через швы также просачивается холод, поэтому для получения теплого помещения, необходимо применять теплоизоляцию.
• Монолитный фундамент, если он правильно выполнен, более прочный, чем блочная конструкция. По сути, получается такой же ленточный бетонный фундамент, но разрезанный на части.

Копка котлована

Строительство цокольного этажа

Глубина

Глубину фундамента следует выбирать не только в соответствии со своими пожеланиями, но и особенностями почвы. Если грунтовые воды расположены очень близко, то цокольный этаж не стоит углублять более, чем на один метр.

Совет! Чтобы на участке с близко расположенными грунтовыми водами сделать цокольный этаж более глубоким, можно «поднять» строительную площадку путем насыпки грунта. Однако, такая технология требует дополнительных вложений.

Если грунтовые воды поднимаются сезонно, то можно воспользоваться технологией защиты фундамента от боковых сил и проложить дренажную систему под определенным углом. Если же проблема грунтовых вод на вашем участке отсутствует, то сделать цокольный этаж любой глубины, которую предполагает проект, не представляется сложным.

На фото – котлован для цокольного этажа с бетонной стяжкой

Подготовка котлована

Итак, вы определились, какой глубины будет цокольный этаж из блоков ФБС. Теперь можно приступать к строительству, которое начинается с земляных работ. В первую очередь необходимо выкопать котлован, задействовав для этого экскаватор.

Совет! На данной стадии строительства желательно поблизости установить водонапорную колонку, так как строительный процесс требует большое количество воды.

Если работа производится весной, то возможно на дне котлована вы увидите скопление воды, которую необходимо откачать или дождаться, пока она уйдет сама собой.

Затем работа выполняется в следующем порядке:

• В первую очередь нужно выровнять углы и стены ямы, так как экскаватор копает неровно.
• Затем надо выполнить бетонную подушку. Для этого на дно котлована следует нанести разметку и обозначить размеры будущего дома.
• В местах расположения несущих стен необходимо прорыть траншеи глубиной не менее 30 сантиметров.
• Затем траншеи нужно укрепить при помощи досок.
• Далее дно траншей необходимо засыпать щебнем, уложить армировку металлическими прутьями и залить цементный раствор.

После завершения этой работы следует прекратить строительство на три недели, пока не застынет бетон.

Гидроизоляция цокольного этажа

Гидроизоляция

Следующим этапом работы является гидроизоляция, к которой необходимо подходить очень ответственно, иначе влага может попасть в цокольный этаж, что приведет к обрушению дома. Гидроизоляция представляет собой целый комплекс работ. В первую очередь необходимо защитить заглубленные в почву блоки для цоколя фундамента с наружной стороныпри помощи специального рулонного материала.

В последнее время пользуется большой популярностью гидроизол – это простой в применении и в то же время практичный гидроизоляционный материал.

Инструкция по гидроизоляции с его применением выполняется следующим образом:

• В первую очередь наносится слой битумной мастики.
• Затем помещается гидроизол.
• После этого наносится еще один слой мастики.

Также в целях гидроизоляции следует выполнить широкую бетонную отмостку по периметру строения.

Укладка блоков

Совет! Чтобы надежно защитить дом от влаги, специалисты рекомендуют выкопать глубокую яму в полуметре от стены и заполнить ее слоями глины, щебня и бетона с добавлением песка и щебня.

Укладка блоков

Следующим этапом работы является укладка бетонных блоков. Если используются большие блоки, то уложить их вручную не получится, поэтому, как уже говорилось выше, придется задействовать специальную строительную технику.

Располагать блоки нужно по всему периметру котлована, за исключением входа в помещение, скрепляя их цементным раствором. Укладку необходимо выполнять как можно ровнее, что в дальнейшем упростит процесс оштукатуривания.

При возведении цокольного этажа, следует выполнить специальные отверстия для подвода воды и электропроводки. Когда блоки превысят уровень почвы, нужно сделать в них отверстия для вентиляции на расстоянии не ниже 15 см от уровня почвы. Сами отверстия следует закрыть сеткой.

Цоколь из блоков ФБС должен на метр возвышаться над уровнем земли. При этом в стенах необходимо выполнить окна, чтобы помещение не получилось слишком темным.

Пояс цокольного этажа из кирпича

Завершение строительства цокольного этажа

Прежде чем укладывать перекрытие первого этажа, специалисты рекомендуют выполнить поверх плит монолитный железобетонный пояс, который выполняет две функции:

• Выравнивает весь ярус по горизонтальной плоскости;
• Связывает блоки между собой.

Иногда пояс выкладывают из кирпича, однако, бетон все же надежней.

Работа выполняется следующим образом:

• Выставляется деревянная опалубка из досок.
• Затем укладывается арматура.
• После этого опалубка заливается бетоном.

Как и полагается в подобных случаях, после заливки все работы необходимо прекратить на время застывания бетона. После этого укладывается перекрытие первого этажа и выполняется дальнейшее строительство дома.

Укладка перекрытия

Вывод

Использование подходящего материала для цокольного этажа, такого как ФБС-блоки и соблюдение правильной технологии строительства, позволит с минимальными затратами увеличить полезную площадь дома. Поэтому данное решение пользуется большой популярностью среди застройщиков, особенно в условиях города, когда на счету каждый квадратный метр (узнайте здесь, как избавиться от грибка в подвале).

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Цокольный этаж из фундаментных блоков: монолитное основание, керамзитобетонные блоки

Цокольный этаж из фундаментных блоков или монолита – это достаточно востребованная разновидность конструкции основания. Такой фундамент дает возможность  расширить площадь строения (за счет создания жилых или технических зон в подвальном или полуподвальном помещении).

Кроме того, обжитый цоколь повышает энергоэффективность всего жилища. Ведь утепленные  стены фундамента и расположенное в отапливаемом «помещении» цокольное перекрытие уже не промерзнут в холодный период года. И, наконец, фасад дома с жилым цоколем смотрится более презентабельно, чем внешняя часть жилища на классическом фундаменте.

Словом, обжитый цоколь сулит множество выгод. И в этой  статье мы затронем тематику строительства таких оснований, познакомив наших читателей с типами конструкций эксплуатируемых цоколей и технологией строительства подобных фундаментов.

Типовые конструкции фундаментов с эксплуатируемым цоколем

К наиболее распространенным типам конструкции фундаментов с эксплуатируемым цоколем относятся следующие виды оснований:

• Цоколь-подвал – эта разновидность фундамента предполагает полное заглубление цокольного помещения в опорный грунт. Причем такой тип конструкции очень легко защитить и от влаги и от холодов. Единственный недостаток подвального цоколя – это отсутствие естественного (солнечного) света в интерьере. Поэтому на базе этой разновидности обжитых цоколей чаще всего строят не жилые, а технические помещения (кладовая, котельная) или развлекательные зоны (кинотеатр, сауна, бильярдная).
• Цоколь-полуподвал – эта разновидность фундамента предполагает частичное заглубление цокольного помещения, стены которого будут возвышаться над нулевым уровнем грунта. Требования к теплоизоляции и гидроизоляции таких конструкций существенно выше, чем к подвальному цоколю. Да и оконные проемы, прорезанные в цокольной стене, влияют на несущую способность фундамента с цокольным полуподвалом не самым лучшим образом. Однако презентабельность экстерьера и возможность развернуть в полуподвале полноценное жилище окупает все недостатки.

Кроме того, все эксплуатируемые цоколи можно разделить на конструкции с выступающим или расположенным на одном уровне с несущими стенами подвалом (полуподвалом).

Строительство фундамента с цокольным этажом

Сооружение цокольного фундамента начинается с инженерно-геологических изысканий. Ведь такой фундамент заглубляется в землю, как минимум, на 2,5 метра. Поэтому структуру и характеристики опорного грунта необходимо изучить  до начала строительства.

Причем особого внимания в перечне качеств грунта заслуживают такие  характеристики, как влажность почвы и глубина залегания подземных вод. Последнее качество влияет на саму возможность строительства: ведь при высоких грунтовых водах глубокий подвал или полуподвал построить уже нельзя.

Определившись с геологическими характеристиками грунта, рассчитав параметры основания и заказав блоки для цоколя можно приступать к самому строительству фундамента с жилым цоколем.

Земляные работы

Строительство любого фундамента начинается с земляных работ – рытья котлована и складирования грунта. Впрочем, при сооружении основания с эксплуатируемым цоколем большую часть извлеченного грунта попросту утилизируют (вывозят). Ведь засыпать пазухи фундамента в данном случае уже не нужно.

Габариты котлована на нулевом уровне зависят от длины, ширины и глубины залегания подошвы фундамента. Причем длина и ширина котлована превышает аналогичные параметры подошвы фундамента как раз на глубину залегания. Габариты дна котлована равняются размерам подошвы фундамента. В итоге, стенки котлована опускаются от нулевого уровня к дну под углом в 45 градусов, что дает возможность завершить земляные работы без риска обвала грунта.

Котлован под заглубленный на 2,5-3 метра блочный или монолитный фундамент под цокольный этаж роется экскаватором, который снимает грунт полуметровыми слоями.

В финале земляных работ очищается и выравнивается дно котлована. Причем от качества этой операции зависит степень риска возникновения деформаций перекоса, прогиба и крена плиты и стен фундамента. Поэтому дно котлована должно быть идеально ровным.

Сооружение подошвы фундамента

Подошва рассматриваемого нами фундамента формируется в виде 15-20 сантиметровой плиты из армированного бетона. Эту плиту заливают в опалубку, размеры которой совпадают с габаритами фундамента. Причем для заливки используют бетон марки М300 или М400, а в качестве армирующего каркаса используют решетку из рифленого прута диаметром не менее 12 миллиметров.

Перед сборкой опалубки и заливкой плиты на дно котлована досыпают песчано-гравиевую подушку (толщина 30-40 сантиметров), которую укрывают слоем рубероида, обустраивая таким образом горизонтальную гидроизоляцию фундамента.

Возведение стен основания

Следующий шаг – это сооружение тела (стены) фундамента. Его строят из бетонных или керамзитных блоков. Кроме того, стену основания можно попросту залить в опалубку, смонтированную поверх подошвы.

Каждый материал имеет свои достоинства. Железобетонный монолит гарантирует максимальную прочность конструкции, цоколь из керамзитобетонных блоков отличается высокой теплостойкостью, а бетонный блок очень дешев. В итоге, строительный материал выбирается исходя из предпочтений по прочностным, эксплуатационным или экономическим характеристикам.

Строительство стены начинается после полного отведения плиты основания. Блоки укладывают вдоль маркированной линии, от углов к центру, используя правило перевязки (верхний элемент покоится на двух нижних). Монолит заливают в опалубку, собранную поверх подошвы и укрепленную поперечными распорками и подпорными балками. Вертикальные пруты армирования монолитной стены из железобетона крепят на сварку к выпускам из плиты основания.

Утепление и гидроизоляция стены

После завершения укладки блоков или отвердения заливки и демонтажа опалубки стену фундамента (от подошвы до ростверка) покрывают влагостойкой мастикой с хорошей адгезией.

Плиты утеплителя наклеивают на липкую мастику и фиксируют обратной засыпкой грунта (от дна котлована до нулевого уровня) или термостойкими дюбелями (от нулевого уровня до ростверка). Швы между плитами утеплителя заполняют монтажной пеной.

Отделка цокольной части

После утепления цокольной части вокруг фундамента, поверх утрамбованного обратного грунта заливается отмостка – 10-сантиметровая плита, опоясывающая фундамент. После отвердения отмостки приступают к отделке цоколя.

Цоколь можно украсить облицовочным кирпичом, уложенным в один слой прямо по отмостке или панелями из натурального (искусственного) камня, закрепленными на стене фундамента на особых крюках (шпильках). В месте стыка цоколя и несущей стены монтируют козырек (отлив), защищающий шов между ростверком и первым рядом кирпичей, блоков или бревен.

Подведем итоги

Цокольный фундамент это достаточно дорогое удовольствие. Но расширение жилой площади дома за счет увеличения габаритов надземной части строения обойдется еще дороже. Поэтому при отсутствии противопоказаний со стороны грунта (повышенной влажности и высокого уровня подземных вод) цокольные этажи можно рассматривать, как очень выгодный элемент конструкции жилища.

И если у вас есть возможность построить дом с жилым цоколем – не упускайте ее. Поверьте, вы не разочаруетесь!

Чудесный мир цокольных блоков

Этот традиционный цокольный блок поставляется уже сформированным со склада пиломатериалов — просто обрежьте его по длине и установите.

[Это часть моей серии статей «Как установить молдинги».]

Что такое цокольный блок?

Для наших целей это основание вашей дверной накладки, пилястры или колонны.

Его строгое определение восходит к классическим ордерам и служит несущим элементом, а наши плинтусы носят исключительно декоративный характер.

Однако при использовании цокольных блоков в молдинге они должны выглядеть как минимум как , чтобы выполнять свою первоначальную функцию. Игнорируйте это, и вы рискуете потерять визуальный смысл, который вы пытаетесь донести с помощью них.

Цокольные блоки в качестве пересечений

В приведенном ниже примере я сделал модель дверной накладки и плинтуса, которые хочу установить.

Я сделаю цокольный блок примерно на 1/8″ толще, чем толщина плинтуса. Таким образом, он действует как пересечение двух молдингов разного размера.

Говоря столярным языком, можно сказать, что цокольный блок стоит над обшивкой двери и плинтусом.

Молдинг двери (наличник) толще этого? Тогда просто сделайте цокольный блок толще.

Почему бы не сделать обшивку двери и плинтус заподлицо с цоколем?

В идеальном мире ваш дверной косяк и гипсокартон будут заподлицо, и вы можете просто сделать молдинги на одном уровне.

Однако мы живем не в этом мире.

Дверные косяки редко находятся на одном уровне с гипсокартоном. И даже если они таковы, эта сторона может быть идеальной, а другая совершенно не в порядке.

Таким образом, создание плинтуса, выступающего за обивку двери и плинтус, дает вам некоторое пространство для маневра, чтобы учесть смещение косяков и стен.

Ниже   Я сделал этот цокольный блок Craftsman шире, чем плоская дверная накладка, поэтому зазор между накладкой и цокольным блоком создал ступеньку, повторяющуюся тему в плинтусе.

Обратите внимание на ступеньку между обшивкой двери и цоколем.

Плинтуса в традиционном или неоклассическом стиле До и после

Все любят обустройство дома с фотографиями до и после. Вот один из блоков плинтуса.

Вот некоторая «стартовая отделка», установленная строительным подрядчиком. Вы называете эту плинтус апгрейдом?

Эй, так намного лучше! Посмотрите, как цокольные блоки гордятся другими молдингами.

Ниже   Это левая сторона обивки двери на фотографии выше.

Обратите внимание, как аккуратно плинтус пересекается с этим простым цоколем.

Ниже   Я установил этот наличник вокруг проема, который ведет из главной спальни в холл, разделяющий его и ее гардеробные, а цоколь служит идеальным пересечением молдингов.

Должен ли цокольный блок быть выше плинтуса?

Не всегда, нет. Ниже приведен пример сделанного мной цоколя в викторианском стиле, который не превышал высоту плинтуса.

Викторианские постаменты, как правило, выше неоклассических. Этот должен был быть еще выше.

Сборные цокольные блоки

Цокольные блоки, показанные на двух рисунках ниже, наиболее распространены в большинстве розничных магазинов товаров для дома.

Тем не менее, они выполнены в чистом викторианском стиле, поэтому их следует использовать только с рифленым кожухом, который вы видите ниже (также широко доступны), или с пилястрой с плоским ложем.

Ниже   Это еще один распространенный цокольный блок в викторианском стиле.

Этот цокольный блок позволил мне аккуратно завершить плинтус из трех частей в викторианском стиле под меньшей дверной накладкой.

Это еще один тип цоколя, который можно купить на лесопилке.

Внизу   Растворить этот большой плинтус в обивке двери и цокольном блоке и так было достаточно сложно, представьте, как нелепо это выглядело бы, если бы я не использовал цокольный блок.

Большой плинтус в викторианском стиле растворяется в цокольном блоке.

Цокольные блоки в традиционном стиле

Многие производители литья и столярных изделий изготавливают цокольные блоки, которые соответствуют профилям конкретных дверных наличников, которые они изготавливают. Это действительно отличный способ, но нет правил, согласно которым они должны идеально совпадать.

На фото в самом верху этого поста вы можете увидеть цокольные блоки в традиционном стиле, которые я купил на местном лесопилочном складе. Мне не нравилась их подходящая дверная обшивка, которая шла с ними, но они идеально подошли для моего собственного дизайна.

Если вы хотите сделать свои собственные традиционные цокольные блоки, вы можете шаг за шагом увидеть, как сделать простую конструкцию здесь: Как сделать цокольный блок-100.

Плинтусный блок самодельный из подручных материалов. ПЛИНТУСНЫЙ БЛОК-100.

Или, если вы хотите построить простые квадратные цокольные блоки, вы можете посмотреть, как я построил их для DOOR TRIM-103, How to Build a Eared Architrave Part 1.

Когда я не использую цокольные блоки?

Вы можете использовать цокольные блоки на каждой отдельной дверной раме в вашем доме, или, если вы хотите второстепенную обработку дверей, вы можете не устанавливать их в меньших комнатах и ​​использовать их только в общественных местах вашего дома, таких как коридоры, фойе, гостиные и столовая.

Узнайте больше об архитектурном подчинении здесь.

Ну, это должно помочь вам начать правильное направление цоколя.

Удачи!
