Шнековые насосы для цементных растворов, обзор марок и цен

С увеличением масштабов строительства жилых и промышленных объектов возникает необходимость появления новых технологий и оборудования. К одним из них относится шнековый насос для подачи цементного раствора. Его применение на больших стройплощадках увеличивает производительность труда и повышает качество выполненной работы.

Оглавление:

1. Что представляет собой конструкция?
2. Плюсы использования
3. Описание популярных марок
4. Расценки

Перемещение бетона с помощью насоса

При возведении огромных объектов задействованы большие объемы жидких цементных растворов. Надо быстро доставить бетон на стройплощадку, промедление в работе плохо влияет на его качество. Для этого используют конструкции в виде железной бочки, прикрепленные к автомобилю. Состав в таком устройстве получается однородным, без расслоения. Внутри смесь постоянно находится в движении, что обеспечивает сохранность её технических характеристик.

Подача на объект происходит с помощью специального погрузочного лотка. Но для этого надо обеспечить подъезд к месту стройки, что не всегда выполнимо. В этом случае на выручку приходит шнековый насос. Его преимущества заключаются в возможности вертикальной и горизонтальной транспортировки раствора и легкого доступа к труднодоступным местам.

Бетононасос устанавливают на шасси грузового автомобиля и оборудуют полноповоротной стрелой. С помощью такой техники легко бетонировать перекрытия при возведении многоэтажных высоток.

Применение имеет некоторые особенности. Главные из них:

• Привлечение к работе бетонщиков с высокой квалификацией.
• Необходимость придерживаться определенных технологических требований.
• Качественная организация производственного процесса.

Для правильной работы требуется специально подготовленная смесь с учетом диаметра рукава и дальности подачи.

Сегодня заказать тепловые насосы для бассейнов не проблема. Очень низкие цены!

Использование данного оборудования является целесообразным в случае, когда подача раствора на объект затруднена или вообще невозможна. Например, при расположении в стесненных условиях или для работы с густоармированными системами. Для труднодоступных конструкций подходят насосы различных видов. Для транспортировки жидкого бетона применяют стационарные, прицепные и передвижные типы.

Передвижной шнековый прибор крепится на шасси грузового автомобиля. Его преимущества в сравнении с другими видами в большей мощности, что позволяет поставлять на площадку до 150 м. куб готового бетона в час. Такая установка более маневренная и подвижная. Имеет хорошую производительность, что сокращает время возведения объектов. Недостатком считается цена, ее могут приобрести только большие строительные компании. Для частных застройщиков выходом может быть аренда, рассчитанная исходя из 1 часа работы или доставки 1 кубометра.

Насос для подачи бетона способен бесшумно и непрерывно подавать раствор любой жесткости. Образования затора в рукаве устраняется изменением направления вращения смесителя. Главным недостатком является износ трубопровода для подачи смеси. К этому может привести его неправильная эксплуатация. Вследствие отвердевания бетона образовывается закупорка. В этом случае прибор следует выключить и очистить место затора.

Стоит соблюдать некоторые рекомендации:

1. Систему подачи нужно обязательно промывать водой. Для этого устанавливают водяной насос.
2. Перед началом работы проверяют гидравлическое давление.
3. Прокладывая маршрут трубопровода, следует избегать большого количества изгибов. Его части располагаются под наклоном. Нельзя допускать размещения под прямым углом.
4. Для начала работы бетонопровод смачивается известковым раствором, образующим на стенках своеобразную смазку.

Недопустимо делать длительные перерывы в работе. Даже в период простоя необходимо прокачивать небольшое количество по трубопроводу.

Обзор популярных марок насосов

1. ASpro-G700.

Компактный прибор для подачи жидких смесей. В строительстве используют при транспортировке бетонного раствора, шпаклевок, штукатурок. Работает от электрического питания и отличается простотой в уходе. Имеет регулировку производительности и оборотов двигателя и реверсный режим, что позволяет работать с составами, содержащими твердые частицы.

Из-за компактных габаритов (1х0,5х0,5 м) и небольшого веса (11 кг) возможно применение в сложных и стесненных условиях. Бункер имеет емкость 25 л, в комплект входит шланг на 5 м, соединительные насадки и трубки, манометр. Приобрести можно в большинстве существующих интернет магазинов промышленного оборудования.

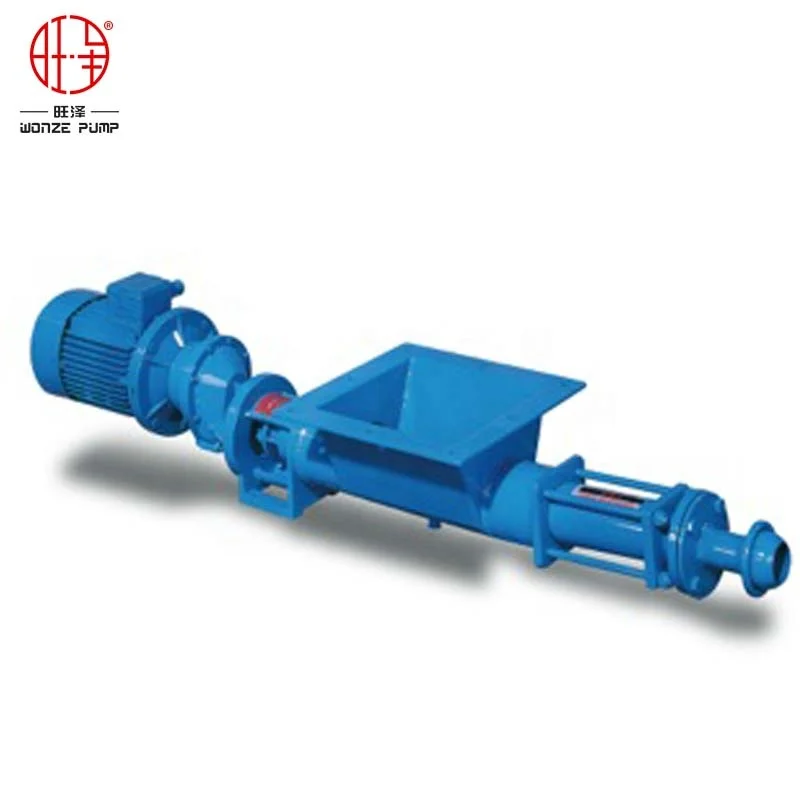

2. Винтовой G10-G85.

Для перекачки растворов, содержащих твердые частицы. Установка обеспечивает постоянное рабочее давление без пульсации, что служит защитой для смеси.

3. КСГ-705.

Горизонтальный насос предназначен для подачи на объект мелкофракционных цементных составов. КСГ-705 является компактным многофункциональным электрическим устройством с регулируемой скоростью. Применяется в строительстве для перекачки водных и бетонных смесей, жидких штукатурных растворов, шпаклевок, лаков и красок.

Используют для укрепления и усиления фундамента, каменной и кирпичной кладки, для нанесения штукатурки и шпатлевок, заполнения пустот в конструкциях. К преимуществам относят многофункциональность, мобильность, простоту и удобство работы. Вес – 15 кг, в комплект входит 5-метровый шланг с GEKA-соединением, манометр и насадки. Емкость бункера – 10 л, максимальная длина подачи – 10 м.

4. УВН-ЗН.

Шнековый прибор используется для перекачки вязких цементных растворов, шпаклевок, клеевых смесей. Этот тип применяют для подачи бетона на значительную высоту, при заливке трещин в кирпичной кладке и нанесении штукатурки на стены.

Преимуществами являются:

• съемный 30-литровый бункер;
• небольшой вес и компактные габариты;
• размер твердых перекачиваемых частиц до 3 мм;
• оснащение винтовым насосом высокого давления;
• регулируемая подача;
• питание от бытовой электрической сети.

Стоимость выше, чем других аналогов, из-за материалов, из которых он сделан. В производстве используют сталь, что делает его более надежным в эксплуатации и позволяет проводить капитальный ремонт. Статор выполнен из полиуретана – материала, который считается наиболее износостойким. Ротор – из стали с нержавеющими свойствами. Для удобства перемещения по стройплощадке в установке удобно скомпонованы опоры и колеса.

5. ГН-200.

Подойдет для перемещения любого состава при возведении многоэтажных домов. С его помощью можно перекачивать бетон в горизонтальном и вертикальном направлении. Дальность подачи зависит от типа рукава и количества его загибов, плотности смеси.

6. НМ 1500.

На больших промышленных стройплощадках с успехом используют этот насос. Он предназначен для перекачки готового раствора на возводимом объекте. Дальность подачи в горизонтальном направлении – 200 м, в высоту – 50 м. Емкость бункера составляет 1700 л, вес установки – 360 кг.

Стоимость шнековых бетононасосов

Как работает бетононасос: технические характеристики

Эта массивная белая машина не секретное орудие империи «Звездных Войн» а всего лишь бетононасос

Для того чтобы ускорить и облегчить подачу бетона на стройке используют разнообразное оборудование — лотки, бадьи, ленточные конвейеры, бетононасосы. Если устройство, способы и сферы использования первых понятны даже неспециалистам, то последний агрегат распространен на строительных площадках несколько меньше и вызывает интерес.

Рассмотрим вопросы: как работает бетононасос, для чего он предназначен, и какие разновидности его бывают.

Чаще всего на стройке бетон доставляют к месту укладки бадьей, это одна из самых продвинутых конструкций

Также постараемся раскрыть тему, можно ли собрать это устройство самостоятельно, и как это выполнить.

Содержание статьи

• Для чего предназначены бетононасосы — достоинства и недостатки этого метода транспортировки смеси
  • Достоинства использования бетононасосов
  • Недостатки использования бетононасосов
• Конструкции бетононасосов
  • Поршневой насос
    • Достоинства поршневого насоса
    • Недостатки поршневой системы
  • Роторные насосы
    • Плюсы роторных бетононасосов
    • Недостатки роторного механизма
  • Шнековый бетононасос
    • Достоинства
    • Минусы
• Классификация бетононасосов по мобильности
  • Передвижные бетононасосы
  • Стационарные бетононасосы
• Проблемы, которые могут возникнуть при укладке с помощью бетононасосов
• Можно ли изготовить бетононасос самостоятельно
  • Какой тип бетононасоса лучше собирать
    • Роторная конструкция
    • Конструкция со шнеком

Для чего предназначены бетононасосы — достоинства и недостатки этого метода транспортировки смеси

Наиболее удобным способом транспортировки любых текучих субстанций являются трубы. Согласитесь перекачивать жидкость быстрее и удобнее, чем носить ее ведрами. Трубопроводный транспорт стараются использовать везде, где это возможно.

Перевозка нефти в емкостях дороже, чем перекачка в трубах, даже если использовать такие корабли гиганты (больше чем авианосец)

Пример — даже самые дешевые перевозки нефти по морю танкерами стараются замещать прокладкой труб по дну. Сравнивать с транспортировкой с помощью железной дороги или автоцистерн вообще нет необходимости.

Применительно это в меньших масштабах и к строительной площадке. Доставлять к месту бетонирования смесь по бетонопроводу проще, чем бадьями или даже с помощью ленточного конвейера.

Проложить трубы и качать по ним нефть или газ быстрее. Это же касается и строительной площадки

Для нагнетания бетона используют специальные агрегаты бетононасосы — о них, и пойдет речь дальше.

Достоинства использования бетононасосов

Автобетононасос, как работает: не самый эффективный способ распределения бетонной смеси

Начнем с плюсов, благодаря которым скорость выполнения бетонирования, по сравнению с другими методами подачи смеси, возрастает почти в три раза (видео в этой статье, приведенное ниже, показывает эффективную работу этих агрегатов), а также улучшается качество выполнения работ.

1. Можно обеспечить непрерывный процесс укладки. Остановка бетонирования снижает качество готового материала, так как частично затвердевшая смесь плохо сцепляется со свежей, только что приготовленной.
2. С помощью бетононасосов соответствующей мощности можно легко подать смесь на высоту. Если ленточные транспортеры при горизонтальном перемещении смеси могут даже превосходить характеристики бетононасоса, то для вертикальной ее доставки нужно применять специальные устройства по типу нории.

Интересно. Хотя идея использовать ковшовые элеваторы — нории на стройке высотных зданий очевидна, но ее не реализуют, так как другие способы доставки материалов на высоту более эффективны.

3. Доставка бетона по трубам позволяет переместить большой объем в кратчайшие сроки. При использовании бадей скорость уменьшается из-за необходимости загрузки бетона в них, а так же небольшой скорости передвижения крана.
4. Для перемещения смеси с помощью бадей нужен смонтированный кран, вылет стрелы которого ограничен. Если к тому же нужно дополнительно передвигаться по подкрановым путям время доставки еще больше увеличивается. Бетононасос в нем не нуждается.
5. Иногда, например при уже смонтированном перекрытии подать бадью сверху уже невозможно, зато легко можно подвести бетонопровод.

По бетонопроводу можно подать смесь в помещение, даже если уже смонтировано перекрытие

6. Бетонопроводы компактны и не занимают много места в отличие от ленточных транспортеров.
7. Смонтировать трубы быстрее, чем установить секции конвейера.

Конвейер не конкурент бетононасосу

8. При перемещении смеси по трубам потери воды минимальны (даже через испарение) это положительно сказывается на качестве бетона. Особенно важен данный факт, когда между местом приготовления (или разгрузки) и местом укладки большое расстояние.
9. Бетонирование с помощью бетононасоса требует меньшего количества строителей, чем с использованием других методов. Вкупе с сокращением сроков на выполнение работ это снижает затраты на заработную плату.

Для работы с бетононасосом не нужна большая бригада

Благодаря этим преимуществам почти всегда, когда требуется укладка очень большого количества смеси, применяют бетононасосы. Однако есть и некоторые недостатки.

Недостатки использования бетононасосов

1. Это не самое дешевое строительное оборудование, поэтому затраты на его закупку (или аренду) все таки велики.
2. Требуется монтаж бетонопровода, что тоже отнимает время. Ситуация решается с помощью подвесных труб на стреле, но радиус их вылета ограничен.
3. Если требуется точечная заливка небольших мест (например, при монтаже сборно-монолитных конструкций) то выгоднее использовать другие методы транспортировки бетона.
4. Механизмы насоса и трубы даже изготовленные из специальных материалов с использованием защитных покрытий устойчивых к истиранию все равно изнашиваются, особенно при перемещении смеси с твердыми заполнителями, обладающими абразивными свойствами.

Как видите, недостатки тоже есть, поэтому при небольшом объеме работ (например, нужно залить стяжку небольшой толщины) все-таки выгоднее использовать другие способы подачи.

Конструкции бетононасосов

Для перекачивания жидкостей используют множество принципов — эжекция, использование центробежной силы, использование мембран и т. п. Как и понятно не все они подходят для подачи бетона.

Кроме того если для многих насосов важен не только напор после него и создаваемое разряжение на входе (всас или в других документах всос, подъем) в бетононасос смесь подается прямо к заборнику. Поэтому подавляющее большинство существующих насосов всего трех типов — рассмотрим их подробнее, отметим достоинства и недостатки каждого.

Поршневой насос

Конструкция поршневого бетононасоса

Это одна из древнейших и наиболее распространенных конструкций. Движущиеся в цилиндрах поршни захватывают и выталкивают перемещаемую среду при своем движении.

Также действует и бетононасос.

1. Бетон из смесителя или транспортных средств поступает в приемный бункер. Его емкость подбирается такой, чтобы обеспечить непрерывный процесс. Например, расход смеси 10 м³ в час, и машины, привозящие тоже по 10 м³, приходят тоже каждый час. Чтобы не было перерыва в работе емкость бункера будет 12-15 м3, чтобы не было остановки подачи при задержке транспорта.

Так работают насосы совместно с автобетоносмесителями

2. Для того чтобы смесь в бункере не расслаивалась как правило его снабжают дополнительным перемешивающим устройством.
3. Цилиндр насоса связан с приемником через заслонку (шибер) при обратном ходе поршня она открывается, и порция смеси поступает в него.
4. Когда поршень доходит до задней крайней точки шибер связывающий цилиндр с бункером закрывается, открывается другой, который перекрывал до этого выход в бетонопровод.
5. При прямом ходе поршня порция смеси выталкивается в бетонопровод.

Для придания движения поршням чаще всего используется не знакомый многим по автомобильным двигателям кривошипно-шатунный механизм (такая конструкция была только в очень старых агрегатах), а гидравлические цилиндры. Поток масла в них регулируется распределителем. Таким образом, обеспечивается необходимое усилие и надежность работы системы.

Открытие и закрытие шиберов также чаще всего управляется гидравликой, хотя возможен и механический привод. Для того чтобы снизить пульсации смеси в бетонопроводе вместо одного цилиндра устанавливают два и очень редко больше.

Достоинства поршневого насоса

1. Хороший напор. Если нужно подавать смесь на большую высоту или расстояние с этой задачей справляются только поршневые насосы.

Поршневой бетононасос позволяет подать смесь на большие расстояния

2. Большая производительность благодаря этому почти 75 % выпускаемых бетононасосов поршневые.

Недостатки поршневой системы

Минусы тоже есть:

1. Данная система сложнее других. Требуются механизмы для согласования движения шибера и поршня, распределители управляющие гидравликой. Также нужно продумывать систему смазки мест контакта поршней с поверхностью цилиндра.
2. Нужен гидравлический насос, который служит для создания необходимого давления в гидравлических цилиндрах, которые в свою очередь толкают рабочие. Хотя в случае монтажа агрегата на автомашине удобнее связь с ее двигателем через гидравлику, а не систему передач и карданных валов.
3. Быстрый износ мест примыкания шиберов с входными и выходными патрубками, а также износ самих шиберов.
4. Неравномерность подачи смеси. Даже у насосов с двумя цилиндрами пульсации довольно заметны. Хотя это и не такая уже большая проблема, так как укладка все равно продолжается, но оперировать с выходным патрубком бетонопровода менее удобно.

Роторные насосы

Конструкция роторного бетононасоса

По конструкции эти насосы гораздо проще. Принцип их работы легко объяснить наглядно. Пройдитесь, гуськом ставя ногу за ногой по шлангу, наполненному водой или другой жидкостью, она будет выдавливаться из него. Так работает и роторный насос.

Его выходной патрубок связан с гибким бетонопроводом, который сразу после выхода из бункера уложен полукругом на жестком основании. Ротор с роликами катается по нему и выдавливает смесь.

Этот тип насоса тоже имеет как плюсы, так и минусы.

Плюсы роторных бетононасосов

1. Несложный механизм. Бетононасос этого типа включает в себя приемный бункер, ротор с роликами и приводом и корпус в котором он расположен совместно с гибкой частью бетонопровода.
2. Пульсации на выходе, они хотя и меньше, чем у поршневой системы, но все равно могут быть ощутимы, особенно при небольшом количестве роликов на роторе.
3. Бесшумная работа.
4. Небольшие габариты и вес.

Недостатки роторного механизма

1. Меньший напор и производительность чем у поршневых конструкций.
2. Большой износ гибкой части напорного участка бетонопровода (хотя его можно считать расходным материалом).
3. Невозможность работать со смесями, в которые входит крупный заполнитель. Не рекомендуется использовать этот тип для бетонов, в которые включен щебень или гравий фракцией более 10 мм.

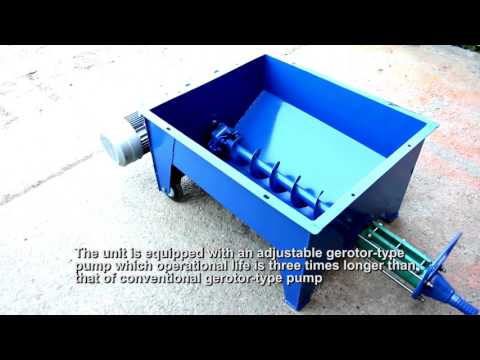

Шнековый бетононасос

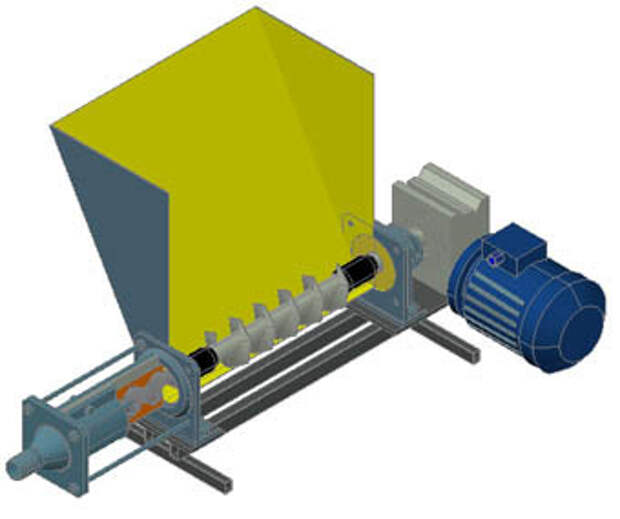

Конструкция шнекового бетононасоса

Несколько реже применяющаяся конструкция. Тоже отличается простотой. Принцип действия легко объяснить на примере известной всем мясорубки. Рабочий орган у этого агрегата шнек (винт Архимеда).

При его вращении происходит продавливание смеси от приемного бункера в трубы. Все точно также как при проходе продуктов от приемной воронки мясорубки к ее режущему узлу (или при наполнении оболочки домашней колбасы, такой пример даже правильнее, в роли фарша только бетонная смесь).

Так же работает и шнековый насос, вместо оболочки бетонопровод, вместо сала с мясом цемент, песок и бетон

Достоинства

1. Простая конструкция и небольшие габариты.

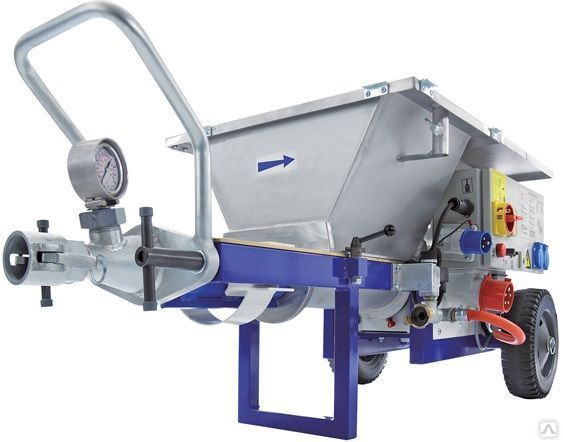

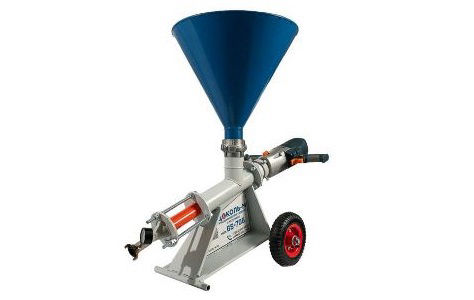

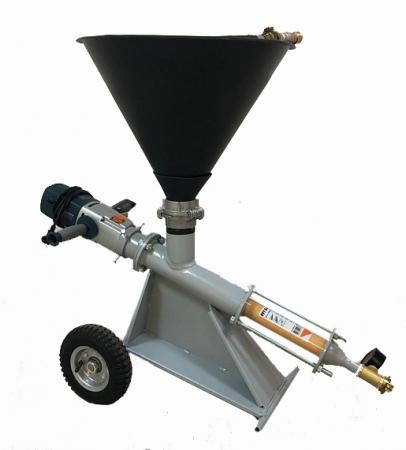

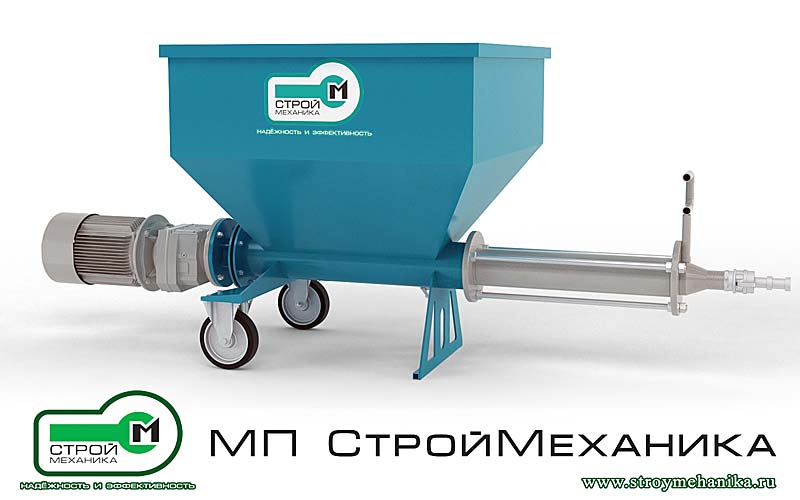

Компактный шнековый насос для раствора без крупного заполнителя

2. Высокая производительность, хотя все же меньше чем у поршневых систем.

Стационарный шнековый бетононасос

3. Плавная подача.
4. Шнек и корпус изнашиваются меньше чем гибкий участок бетонопровода у роторной системы.
5. Возможность работать со смесями, включающими крупные заполнители.
6. Легко реализуемый реверс (движение смеси в обратном направлении), это позволяет в большинстве случаев просто устранять образующиеся в бетонопроводе пробки.

Минусы

Низкий напор, система не предназначена для подачи смеси на большую высоту и расстояния.

Классификация бетононасосов по мобильности

Кроме того что бетононасосы различаются по способу, с помощью которого обеспечивается подача смеси также разделяют их по мобильности.

Передвижные бетононасосы

Чаще всего монтируют на базе грузовиков. Привод бетононасоса осуществляется через вал отбора мощности напрямую, либо через промежуточный гидронасос (гидравлическую передачу).

Мобильный бетононасос с большой производительностью на гусеничном шасси

Почти всегда мобильные установки комплектуются выдвижной управляемой стрелой с бетонопроводом.

Бетононасос на базе «КАМАЗ» со стрелой

Вылет ее может достигать до 30 метров, а у некоторых моделей на базе специальных большегрузных машин и больше. Однако они могут подключаться и к уже устроенным на строительной площадке стационарным бетонопроводам.

У стрелы бетононасоса может быть приличный вылет

Встречаются модели, смонтированные на базе автобетоносмесителя (его часто называют миксером) как дополнительное оборудование. В этом случае они совмещают функции транспортировки бетона от места его приготовления и устройства для укладки в опалубку.

Стационарные бетононасосы

Большинство этих агрегатов можно назвать условно стационарными, так как они все же обладают некоторой мобильностью. Обычно монтируются на колесном шасси, которое можно буксировать.

Если рассматривать промышленный наиболее популярный стационарный бетононасос, технические характеристики его примерно равны вышерассмотренному, правда, цена значительно меньше, так как в нее не входит стоимость самого автомобиля-базы.

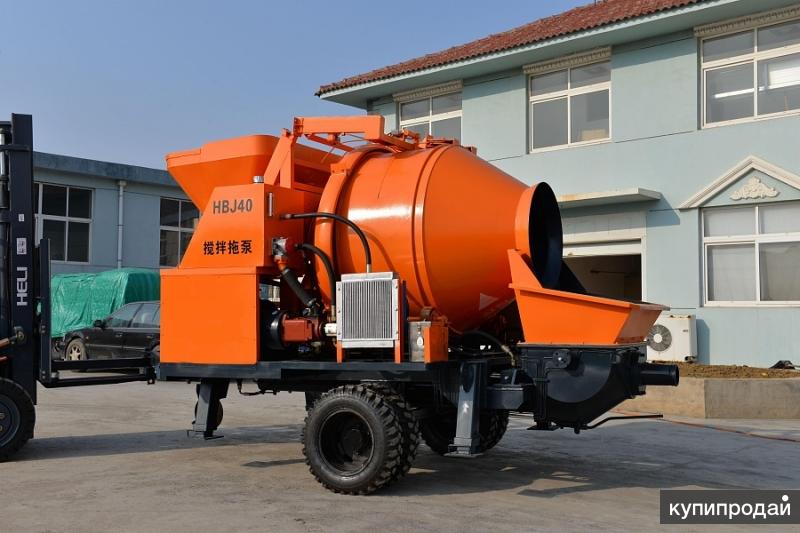

Небольшой буксируемый насос для бетона с автономным двигателем и шасси

Полностью неподвижные бетононасосы, установленные на долговременном основании, могут применяться на заводах ЖБИ для подачи смеси на формовку изделий и конструкций. Но на большинстве производств используют либо ленточные транспортеры, либо бадьи, которые перемещаются мостовыми и козловыми кранами.

Для привода насоса монтируют двигатель внутреннего сгорания. Для установок небольшой производительности он чаще бензиновый, более мощные установки комплектуют дизелями. Также есть модели, которые работают от электромотора, что является более экономичным подходом, но может вызвать некоторые затруднения (кроме насосов которые, как уже говорили выше, полностью стационарны).

Все дело в том, что большинство бетонных работ проводят при возведении нулевого цикла (фундамента и основания). На этом этапе электроснабжение на площадке может отсутствовать и придется его монтировать заранее. Хотя надо отметить при подаче бетона с помощью башенного крана и бадьи без электрификации места проведения работ не обойтись.

Стационарные бетононасосы имеют обычно большую производительность, чем мобильные и применяются при большом объеме работ. Чаще всего подача бетона ведется через стационарный бетонопровод, хотя существуют разновидности и с установленными стрелами. Также во многих случаях трубы для подачи смеси могут подвешиваться на строительный кран.

Стационарный смеситель и бетонопровод

Проблемы, которые могут возникнуть при укладке с помощью бетононасосов

Чтобы с бетонопроводом было удобнее работать его лучше подвесить

Хотя укладка смеси с помощью бетононасосов проще и быстрее, чем выполнение этих же работ без него, нужно учесть некоторые особенности пользования этими механизмами.

Приведем их:

1. Увеличившаяся скорость укладки смеси может привести к тому, что внутри монолита образуются полости, особенно если для армирования применяется мелкая сетка. Поэтому нужно следить за равномерным распределением бетона.
2. Если уплотнение проводится поверхностными, а не глубинными вибраторами, то необходимо не увлекаться большими объемами уложенной смеси. Обязательно уплотняйте каждый слой.
3. Нужно тщательно фиксировать арматурный каркас, мощный поток смеси из бетонопровода может сместить элементы армирования и закладные детали.

Сильный поток бетона может сместить арматурный каркас

4. При работе с бетононасосом большой производительности трудно удержать гибкий конец бетонопровода одному или даже двум строителям. Нужно отдавать предпочтение стреле или хотя бы подвешивать трубы на кране.
5. Пробки, образовавшиеся в бетонопроводе, могут повредить его и механизмы насоса. Если начинается ее формирование, попробуйте реверсировать насос (если это возможно) на короткое время. В противном случае разъедините участок и очистите трубы вручную.
6. Чтобы не способствовать образованию пробок не делайте длительные перерывы в работе, за их время часть бетона может схватиться. Позаботитесь, чтобы всех строителей (иногда возникает необходимость отлучиться, пусть даже на короткое время) могли сразу же заменить.
7. По окончании бетонирования (или смены) нужно тщательно промывать как сам насос, так и трубы бетонопровода.

Можно ли изготовить бетононасос самостоятельно

Это не такой необходимый аппарат для ускорения работ по строительству на приусадебном участке своими руками, как бетономешалка. Если готовить бетон самостоятельно, то в бетононасосе вообще нет смысла, так как больше времени тратиться на замешивание раствора, чем на его укладку.

Если же использовать товарный бетон (привезенный автомашинами от производителя), то залить фундамент под коттедж можно меньше чем за полдня. Экономия нескольких часов практически роли не играет по сравнению со сроками выполнения других работ, например, кладки стен. Но впрочем, если есть желание, то почему бы не попытаться.

Какой тип бетононасоса лучше собирать

Из-за сложности конструирования, сборки и изготовления поршней с цилиндрами и их привода, а также системы управления шибером от конструкции, работающей на этом принципе лучше отказаться.

Проще всего изготовить роторный насос, а если использовать некоторые готовые агрегаты от другой техники, то и шнековый. Инструкция по их сборке будет следующей.

Роторная конструкция

1. Как всегда начинаем с подбора привода, нам нужен мотор с редуктором, который сможет вращать ротор со значительным усилием при относительно небольшой скорости. Например, вполне может подойти узел от бетономешалки желательно редукторной. Вполне могут подойти и детали от любой другой техники с подходящими параметрами.

Совет. Впрочем, можно попытаться использовать и детали от венцового привода. В этом случае нужно будет изготовить ротор по диметру равный или немного больше венца и соединить их вместе. При этом упрощается узел оси ротора, так как в нем не требуется выпуск и присоединение муфты к оси. Ротор вращается шестерней сцепленной с венцом.

2. Дальше подбираем материал для корпуса ротора, точнее для крепления гибкой части бетонопровода. Вполне подойдет обрезок толстостенной трубы большого диаметра от 1000 мм и больше. Причем чем более мощный двигатель будет, тем больше может быть диаметр трубы. Таким образом, можно будет установить более толстый бетонопровод и увеличить производительность системы.
3. Подобрав и скомпоновав привод, можно приступать к изготовлению ротора. В простейшем случае его можно сварить из любого прочного профиля. Лучше выбрать конструкции на 4 ролика, тогда он будет выглядеть как буква «Х», посередине которой установлена (приварена) ось. Можно подобрать и колесо или диск соответствующего диаметра.
4. Изготавливаем или подбираем ролики. Отлично если они будут на подшипниках. Ширина должна быть больше, чем диаметр гибкой части бетонопровода, который они будут обкатывать. Чтобы меньше повреждать гибкий шланг, их поверхность должна была обрезиненная.
5. Дальше продумываем крепления ротора к корпусу. Достаточно прикрепить толстую полосу или профиль (швеллер, угольник) с обеих сторон обрезка трубы по диаметру, проходящему через центр. Для того чтобы можно было монтировать ротор с одной стороны крепление делаем разъемным на болтах и уголках, с другой стороны можно приварить. Можно сделать и сплошные стенки, но в этом случае будет труднее наблюдать за работой агрегата.
6. По центру креплений предусматриваем отверстие для оси ротора. Там же крепим и корпуса с крышками для подшипников, на которые будет крепиться ось.
7. Дальше готовим гибкий бетонопровод, нам нужен кусок прочного рукава большого диаметра стойкого к перегибам и истиранию. Предусматриваем, как он будет соединяться с бункером и остальными участками. Лучше всего предусмотреть байонетные соединения (такие как на пожарных рукавах). Их ответные части крепим на корпус ротора.

Совет. Пожарные рукава можно использовать и как «эрзац»-бетонопроводы — их материал довольно прочный и не боится перегибов. Конечно, в местах работы роликов он будет быстро изнашиваться, но заменить участок на байонетах не составит труда.

Пожарный рукав можно использовать как недолговечный заменитель гибкого бетонопровода

8. Устанавливаем бетонопровод на место. Что он не смещался в стороны можно предусмотреть (наварить или закрепить другим способом) небольшие буртики их высота должен быть немного меньше чем высота сжатого бетонопровода, чтобы не мешать роликам прокатываться по нему.
9. Закрепив в корпусе бетонопровод, крепим ролики к ротору. Размечаем места их посадки с учетом того что они должны сжимать гибкий шланг максимально (но не на грани разрыва от перегиба) и в тоже время относительно свободно перемещаться по кругу.
10. Закрепив ролики, устанавливаем ротор на место. Основной рабочий узел насоса готов.
11. Дальше из листовой стали свариваем приемный бункер. Снизу у него должно быть место для соединения с ответной частью бетонопровода на корпусе ротора.
12. Следующая задача — собрать станину, чтобы жестко соединить все части в одно. Сварим ее тоже из металлического профиля. Можно собрать и на болтах, и на заклепках, но сейчас сварка самый дешевый и простой метод. На ней также нужно предусмотреть крепление для двигателя с редуктором так, чтобы можно было их соединить с ротором. Желательно на раме предусмотреть также колеса и ручки, чтобы насос можно было легко перемещать с места на место.
13. Собираем все вместе. При этом соединяем любым патрубком или отрезком трубы соответствующего диаметра входное крепление гибкого бетонопровода с выходом бункера.
14. Устанавливаем привод на место и соединяем его с валом ротора. Чтобы уменьшить вибрации, а также обеспечить защиту двигателя от перегрева при заклинивании механизма, узел этот лучше всего выполнить с помощью полумуфт, соединенных резиновыми пальцами или лепестками.
15. Монтируем электропроводку и пусковую арматуру, и испытываем насос.
16. Если все работает нормально, то окрашиваем агрегат для защиты его от коррозии, если нет, устраняем недостатки.

Конструкция со шнеком

Самостоятельно изготовить шнек затруднительно, но можно подобрать этот узел от других агрегатов. Например, отлично подходит от деталь от комбайна, причем нужно брать не выгрузочный который имеет большую длину, а нижний горизонтальный, который перемещает зерно к выгрузочному. При длине до метра его легко можно приспособить к нашей конструкции.

Горизонтальный шнек комбайна можно приспособить в самодельном бетононасосе

Можно приспособить и такой же узел от зерномета, в этом случае, возможно, он будет сразу с редуктором и электродвигателем.

Дальше выполняем следующие работы.

1. Изготавливаем приемный бункер, его конструкция практически такая же, как и у предыдущего насоса, правда, желательно, чтобы выходное отверстие совпадало с соответствующим у кожуха шнека по геометрии.
2. Изготавливаем станину. На ней также предусматриваем кронштейны для закрепления двигателя с редуктором (подбираются эти детали точно так же, как и для предыдущей конструкции). Тоже желательно предусмотреть колеса и рукояти.
3. Соединяем шнек в корпусе с бункером, а затем эти два узла крепим на станине.
4. На выгрузном отверстии шнека монтируем муфту для связи с бетонопроводом.
5. Соединяем привод с осью шнека, как и в предыдущей конструкции желательно это сделать с помощью полумуфт связанных лепестками или пальцами.
6. Устанавливаем электрическую проводку и арматуру.

Гидравлический двигатель шнека

Наведите курсор на изображение, чтобы увеличить

Поставка бетононасосаSKU: 484279

Гидравлический мотор шнека, B470,0 OMH 500, 155BA

Страна

США

Почтовый индекс

Все указанные суммы доставки: ОЦЕНКА . Окончательная стоимость доставки будет добавлена/изменена после обработки вашего заказа. С вашей кредитной карты будет списана сумма, и ваш заказ будет отправлен.

У нас есть 30-дневная политика возврата , что означает, что у вас есть 30 дней после получения товара, чтобы запросить возврат. Через 30 дней после доставки возврат невозможен.

Чтобы иметь право на возврат, ваш товар должен быть в том же состоянии, в котором вы его получили, неношеным или неиспользованным, с бирками и в оригинальной упаковке. Вам также понадобится чек или подтверждение покупки. Не принимаются возвраты для специальных заказов, электрических или электрических компонентов; разобранные, бывшие в употреблении или поврежденные детали. После выдачи RMA у клиента есть 10 рабочих дней, чтобы вернуть товары, чтобы иметь право на получение кредита. Все возвраты должны быть отправлены обратно в оригинальной упаковке (если это возможно) и должны иметь приложенный номер RMA.

Гарантийные товары будут проверяться при получении на предмет использования, износа или повреждений. Полный кредит, частичный кредит или отсутствие кредита могут быть предложены в зависимости от состояния товара.

Если потребуются запасные части или обмен, компания Concrete Pump Supply выставит счет за замену инвентаря и будет кредитовать только первоначальный счет.

Обработка кредита может занять до 10 рабочих дней, и транспортные расходы могут быть вычтены из кредита, если применимо. При возврате деталей взимается комиссия в размере 20%.

Чтобы начать возврат, вы можете связаться с нами по адресу [email protected] или заполнить эту форму RMA и отправить ее по адресу [email protected]. Обратите внимание, что возврат необходимо будет отправить на адрес, с которого он был отправлен.

Если ваш возврат будет принят, мы вышлем вам этикетку для обратной отправки, а также инструкции о том, как и куда отправить вашу посылку. Товары, отправленные обратно к нам без предварительного запроса на возврат, не будут приняты.

Вы всегда можете связаться с нами по любому вопросу возврата по адресу [email protected].

Повреждения и проблемы
Пожалуйста, проверьте свой заказ при получении и немедленно свяжитесь с нами, если товар неисправен, поврежден или если вы получили не тот товар, чтобы мы могли оценить проблему и исправить ее.

Исключения / товары, не подлежащие возврату
Некоторые виды товаров не подлежат возврату, например, скоропортящиеся товары (например, продукты питания, цветы или растения), нестандартные товары (например, специальные заказы или персонализированные товары) и товары личной гигиены ( например, косметика). Мы также не принимаем к возврату опасные материалы, легковоспламеняющиеся жидкости или газы. Пожалуйста, свяжитесь с нами, если у вас есть вопросы или опасения по поводу вашего конкретного товара.

К сожалению, мы не принимаем возврат товаров со скидкой или подарочных карт.

Обмен
Самый быстрый способ убедиться, что вы получите то, что хотите, — это вернуть товар, который у вас есть, и после того, как возврат будет принят, совершить отдельную покупку нового товара.

Европейский Союз 14-дневный период обдумывания
Несмотря на вышеизложенное, если товар отправляется в Европейский Союз, вы имеете право отменить или вернуть свой заказ в течение 14 дней по любой причине и без объяснения причин. Как указано выше, ваш товар должен быть в том же состоянии, в котором вы его получили, неношеным или неиспользованным, с бирками и в оригинальной упаковке. Вам также понадобится чек или подтверждение покупки.

Возврат
Мы сообщим вам, как только получим и проверим ваш возврат, и сообщим, был ли одобрен возврат или нет. В случае одобрения вам будет автоматически возвращен исходный способ оплаты в течение 10 рабочих дней. Пожалуйста, помните, что вашему банку или компании-эмитенту кредитной карты может потребоваться некоторое время для обработки и отправки возврата.
Если с момента утверждения вашего возврата прошло более 15 рабочих дней, свяжитесь с нами по адресу [email protected].

Boom Systems

Используйте этот текст, чтобы поделиться информацией о своем бренде со своими клиентами.

Системы магазинной стрелы

Изнашиваемые детали из карбида

Ищете что-то в карбиде? Поставка бетононасоса имеет необходимые вам детали!

Магазин Карбид

Грунтовки и продукты поддержки

От грунтовок до ремуверов — у нас есть решения для вас!
Смотрите наш выбор продуктов и размеров!

Магазинная грунтовка и вспомогательные материалы

Concrete Pump Supply — универсальный магазин, обслуживающий всю Северную Америку.

Мы предлагаем продукцию высочайшего качества по доступным ценам.

Повторить трах с полосканием

Повторить трах с полосканием

Присоединяйтесь!

Станьте частью №1 сообщества знакомств для взрослых в . Наслаждайтесь самыми активными помешанными на сексе участниками сети!

Мы хотим убедиться, что наши участники получают максимальную отдачу от подписки, за которую они платят. Мы постоянно участвуем в таких вещах, как ежемесячные конкурсы, анонсы новых функций, статьи в блогах, сексуальные истории и игры, созданные сообществом. У нас достаточно активных участников, чтобы вы могли найти любой тип отношений или общих интересов

Узнать большеЗарегистрироваться

Стать участником активного сообщества для взрослых

Зарегистрировавшись на Sex Messenger , вы присоединяетесь к самое массовое сообщество для взрослых в сети . Sex Messenger, более чем один из лучших сайтов знакомств, предлагает одиноким людям со всего мира возможность присоединиться к огромному и постоянно растущему сообществу знакомств, которое не собирается сбавлять обороты.

Общайтесь с другими участниками через наши секс-форумы, открытые для любых тем и дискуссий, читайте оригинальные и креативные сексуальные истории, написанные другими участниками, делитесь своими! Мы, безусловно, самое активное сообщество взрослых в Интернете. Мы гарантируем, что вам никогда не будет скучно.

Если вы хотите встретить сексуальных одиноких и расширить свой круг общения, вы попали по адресу. Sex Messenger — единственный в мире сайт знакомств с ежемесячными конкурсами для наших участников и огромным секс-форумом, где вы можете общаться, общаться и флиртовать с другими одинокими людьми. Обязательно используйте наши расширенные функции, чтобы сосредоточиться на участниках, проживающих в вашем районе, и направьте свое внимание на наилучшие возможные совпадения. Присоединяйтесь к Sex Messenger, социальной сети для взрослых и присоединяйтесь к активному сообществу для взрослых с тысячами реальных участников по всему миру!

Узнать больше

Воплотите свои фантазии в жизнь с Sex Messenger

Цель онлайн-знакомств — воплотить фантазии в жизнь. Для некоторых мужчин и женщин, особенно тех, кто считает себя настоящими свингерами , поиск партнера для свиданий, с которым они могут поделиться своими самыми сокровенными желаниями, требует нестандартного мышления.

Хотя это правда, что разные люди решают присоединиться к сайтам знакомств по разным причинам, большинство просто хочет выполнить свои самых развратных и страстных сексуальных фантазий . Если вы ищете групповой секс, межрасовый секс, любительские секс втроем или настоящие свингерские вечеринки, вы можете быть уверены, что все на Sex Messenger здесь по тем же причинам.

Поскольку настоящие свингеры, как правило, скрывают свою сексуальную активность, большинство из них неплохо находят лучшие сайты знакомств в Интернете . Правда в том, что у начинающих свингеров нет другого выбора, кроме как использовать онлайн-знакомства, чтобы общаться и общаться с другими настоящими свингерами из своего сообщества. Именно так помогает Sex Messenger, предоставляя мужчинам и женщинам во всем мире новый и захватывающий способ общаться, флиртовать и встречаться с одинокими людьми в их районе. Уложиться и воплотить в жизнь все свои мечты в ваших руках. Подпишитесь на Sex Messenger и сделайте это!

Узнать больше

Онлайн-секс-чаты с проверенными пользователями

В Sex Messenger мы гордимся тем, что помогаем одиноким людям встречаться с другими одинокими людьми, которые разделяют те же интересы и увлечения. В конце концов, это и есть знакомство: знакомство с новыми людьми, общение, задавание вопросов, флирт и, наконец, если все пойдет хорошо, знакомство в реальной жизни.

Мы помогаем нашим членам общаться с единомышленниками в их районе и получать удовольствие от секса чат онлайн с полной конфиденциальностью . Что может быть лучше для знакомства с кем-то, чем через интимный секс-чат один на один? Присоединяйтесь к Sex Messenger прямо сейчас и узнайте, как легко начать общаться с самыми великолепными доступными женщинами в вашем районе.

Наш онлайн-секс-чат позволяет вам в режиме реального времени подключаться к проверенным пользователям на сайте. Sex Messenger позволяет вам легко общаться и знакомиться с новыми людьми с помощью наших вариантов секс-чата, которые навсегда изменят ваш взгляд на онлайн-знакомства. Хочешь начать болтает и флиртует с одинокими в вашем районе? Зарегистрируйтесь в Sex Messenger и общайтесь с другими людьми, которые присоединились к вам по тем же причинам, что и вы: познакомиться с другими одинокими людьми и пообщаться!

С Sex Messenger живые секс-чаты стали веселее и увлекательнее, чем когда-либо!

Узнайте больше

Станьте членом активного сообщества для взрослых

Подписавшись на Sex Messenger , вы присоединитесь к самому большому сообществу взрослых в сети . Sex Messenger, более чем один из лучших сайтов знакомств, предлагает одиноким людям со всего мира возможность присоединиться к огромному и постоянно растущему сообществу знакомств, которое не собирается сбавлять обороты.

Общайтесь с другими участниками через наши секс-форумы, открытые для любых тем и дискуссий, читайте оригинальные и креативные сексуальные истории, написанные другими участниками, делитесь своими! Мы, безусловно, самое активное сообщество взрослых в Интернете. Мы гарантируем, что вам никогда не будет скучно.

Если вы хотите встретить сексуальных одиноких и расширить свой круг общения, вы попали в нужное место. Sex Messenger — единственный в мире сайт знакомств с ежемесячными конкурсами для наших участников и огромным секс-форумом, где вы можете общаться, общаться и флиртовать с другими одинокими людьми. Обязательно используйте наши расширенные функции, чтобы сосредоточиться на участниках, проживающих в вашем районе, и направьте свое внимание на наилучшие возможные совпадения.
