Бетономешалка самодельный: ручная, электрическая, из бочки, стиральной машинки, чертежи, фото

29.08.2023
/
By alexxlab
/
0 Comment

Содержание

двигатель и емкость от стиральной машины

Основной элемент строительных работ практически любого масштаба – цементный раствор или бетон. Самостоятельное планирование садовых дорожек, укрепление колодезных емкостей, возведение пристройки или дома требует немалых усилий по приготовлению раствора.

Для чего нужны бетономешалки?

Если финансовых ограничений не предвидится, готовый раствор можно приобрести. Однако итоговые объемы могут отличаться от запланированных, а бетонный раствор без перемешивания обладает свойством «схватываться». Безусловно, самым простым представляется замешивание бетона на любой ровной площадке лопатой совкового типа. Однако в одиночку таким способом можно приготовить не очень много жидкой цементной смеси, качество готового продукта не всегда отвечает требованиям, а затраты времени несопоставимы с трудовыми вложениями. Оптимизации процесса служат механизированные устройства – бетономешалки.

Самодельная бетономешалка – не так уж сложно

Поскольку цена покупного смесителя для бетона не всегда радует глаз, добротный аппарат вполне возможно собрать своими руками. Проще всего это делается с помощью старенькой машины для стирки белья. В качестве кожуха самодельной бетономешалки пригодится подходящего размера стальная бочка или вся стиральная машина. При этом должно быть соблюдено несколько условий:

  1. бак стиральной машины должен быть цилиндрической формы;
  2. для самодельной бетономешалки нужна стиральная машина предыдущего поколения, то есть активаторная, в которой предусмотрена загрузка сверху бака;
  3. мотор должен быть в хорошем состоянии.

Полностью сделанная своими руками бетономешалка уже дает мастеру некоторый повод гордиться собой.

Почему бетономешалку делают из стиральной машины?

С точки зрения целесообразности, рабочая емкость самодельной бетономешалки в форме цилиндра наиболее удобна для перемешивания и выгрузки готового бетона: в уголках бака не остается неиспользованного раствора, который со временем нарастает, уменьшая внутреннее пространство.

Чтобы бетонная масса не выливалась из бака в процессе перемешивания, достаточно одной заглушки на сливном отверстии, что практически выполнимо только с использованием корпуса простой стиральной машины при изготовлении бетономешалки кустарным способом.

Мотор относится к наиболее уязвимым частям бетономешалки, так как циклы замешивания достаточно длительны. Старые стиральные машины оснащены достаточно мощным мотором, который не перегреется при первом же использовании. Кроме того, если использовать всю стиральную машину как бетономешалку, электрические части двигателя останутся защищенными от попадания случайных частиц и не возникнет необходимости в налаживании дополнительной защиты.

Изготовление самодельной бетономешалки

Чтобы своими руками сделать хорошую бетономешалку , важно представлять себе требования к агрегату такого рода. К ним относятся:

  • равномерность работы,
  • устойчивость и безопасность эксплуатации,
  • запас мобильности,
  • удобство выгрузки готового цементного раствора.

Если по большинству пунктов этого списка вопросов, как правило, не возникает, то запас мобильности по достоинству можно оценить после развертывания масштабных работ: легче потратить немного времени, чтобы поставить сделанную своими руками бетономешалку на колеса, чем привязывать трудовые операции к расположению неподвижного монумента столь необходимого аппарата.

Удовлетворению требований к бетономешалке должны послужить заранее припасенные расходные материалы и инструменты.

Помимо отслужившей машины для стирки, нужны будут:

  1. пила-болгарка;
  2. аппарат с электродами для сварки;
  3. уголки по 45 мм с каждой стороны;
  4. дрель;
  5. паяльник;
  6. широкая металлическая полоска;
  7. колеса.

Уголки при необходимости заменяются швеллерами, а ножовка по металлу справится с функциями “болгарки”. Возможно, также понадобятся болты с гайками и пара гаечных ключей.

Как собрать бетономешалку своими руками

Основание

Надежное основание бетономешалки обеспечивает устойчивость емкости при работе: она не должна шататься или падать, ставя под угрозу остальные элементы конструкции. Поэтому предпочтительна крепкая станина из металла, которую перед началом работы бетономешалки покрывают краской во избежание коррозии.

Собирать станину надлежит с ее внутренней части. Сначала придется отрезать от уголка (швеллера) несколько частей. Определяющим фактором размера отреза должна быть величина будущей емкости. Стандартны размеры следующего образца:

  • 55 см −2 шт.,
  • 70 см –1 шт.,
  • 78 см –1 шт.,
  • 80 см–1 шт.,
  • 81 см–1 шт.,
  • 85 см –1 шт.

Отрезки по 70 см и 78 см вкупе с 55-сантиметровыми составляют сварную раму прямоугольной формы. Еще пара деталей крепится в соответствии с размерами двигателя – он прикрепляется к станине аналогичным образом. Заранее учитывается угол наклона емкости для замешивания бетона. Удобнее всего, если этот угол составит около 30 градусов.

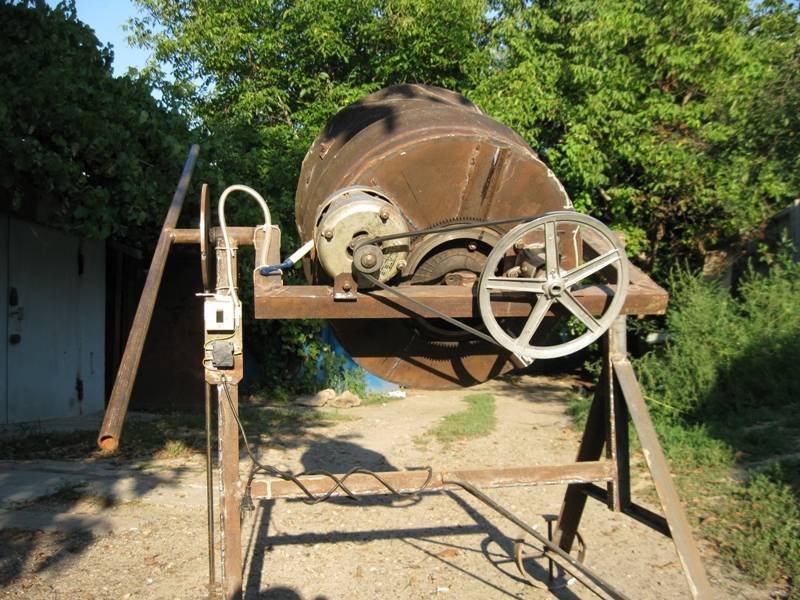

Полочки крепления редуктора отрезают от уголков, а затем приваривают к ножкам станины, следя, чтобы вал емкости и валы редуктора лежали в одной плоскости. После этого в полочках проделываются отверстия, которые понадобятся под болты соединения. Шкив редуктора и шкив мотора также обязательно должны располагаться в одной плоскости, во избежание перегрузок двигателя. Мотор самодельной бетономешалки извлекается из отслужившей стиральной машины.

Из соображений безопасности и удобства, на самостоятельно собранную бетономешалку устанавливается выключатель пакетного типа, подключают который обычно через конденсатор.

Схожим образом изготавливается наружное основание. Хорошо, если на нем предусматривается ручка для опрокидывания бака с раствором цемента. Сыграть роль таковой сгодится швеллер либо отрезок трубы.

Иногда устанавливают поворотный механизм из двух шестеренок, на одной из которых находится колесо или поворотные ручки. Кроме того, нелишним будет сделать фиксаторы, ограничивающие колесико на два положения: замешивание и выгрузка. При повороте колеса шестеренка бака поворачивает его, заставляя вытекать раствор.

Колеса

Колеса закрепляются снизу станины на стержне или куске достаточно толстой арматуры. Концы металлического прута шлифуют во избежание потенциальных травм зазубринами.

Рабочая емкость

Бак вынимается из агрегата, на сливное отверстие ставится заглушка. Демонтируется активаторный механизм, а на его место устанавливается подходящего размера вал. Загодя на валу приваривают лопасти, которые также следует сделать из металлической полосы .

Для достижения симметрии лопастей вала их крепят также на металлическую полосу. Симметричное расположение обеспечивает отсутствие перекоса бака бетономешалки и стабильную работу мотора.

Емкость вместе с редуктором и двигателем закрепляется на станине. Редуктор с помощью ременной передачи соединяется с двигателем. Установленная на колеса бетономешалка, собранная своими руками, готова к работе.

Упрощенный вариант конструкции бетономешалки

Из стиральной машины, не слишком изношенной и обладающей запасом прочности, бак и двигатель извлекать необязательно. Отверстие слива заделывается, лопасти перемешивателя ставятся вместо активатора. В этом случае рабочей емкостью служит непосредственно корпус устройства. Однако поворотный механизм в данном варианте самодельной бетономешалки отсутствует, так что придется выгружать раствор вручную. Зато прочие элементы устройства находятся под защитой корпуса, что повышает надежность и долговечность конструкции.

Самодельная бетономешалка не так сложна в изготовлении, как может показаться, тем более, что в глобальной сети достаточно видео, шаг за шагом демонстрирующих, как своими руками сделать бетономешалку. Обладая некоторым навыком выполнения ручных работ, запасом времени и инструментами, вполне возможно изготовить достойный аналог покупной бетономешалки.

  • Автор: Максим Анатольевич Ермаков
