Бетономешалка из стальной бочки и редукторного мотора


Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению бетономешалки из стальной бочки. В действие бочка приводится асинхронным редукторным мотором, который работает через ременную передачу, которая значительно уменьшает обороты и увеличивает крутящий момент. Шарнир, который отвечает за наклон бочки, выполнен из крестовины карданного вала автомобиля. Собирается все просто, если у вас имеются материалы и инструменты. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!


Материалы и инструменты, которые использовал автор:

Список материалов:
— стальная бочка;
— редукторный асинхронный мотор;
— часть карданного вала с крестовиной;
— ступица от колеса автомобиля;

— листовая сталь;
— круглые и квадратные трубы;
— болты и гайки;
— колеса (для перемещения машины).


Список инструментов:
— сварочный аппарат;
— болгарка (УШМ);
— торцовочная пила;
— дрель или сверлильный станок;
— трубогибочный станок;
— рулетка, маркер и пр.

Процесс изготовления самоделки:

Шаг первый. Установка ступицы на бочку
Первым делом срезаем с бочки родное дно, вместо него автор приваривает круг из толстой листовой стали, на которой будет все держаться. Впрочем, ровно дно бочки для этого выпиливать и не обязательно.

Далее четко в центре листа устанавливается ступица от автомобильного колеса. Под ступицу привариваем крепления, да и саму ступицу можно приварить, чтобы внутри бочки не было головок болтов.




Шаг второй. Рельса
Делаем рельсу, в которую будут упираться упорные колесики. Такую рельсу автор сделал из квадратной трубы. Трубу гнем в кольцо на гибочном станке, обрезаем лишнее и привариваем к бочке.



Шаг третий. Опорная рама
Собираем опорную раму из труб, тут также понадобится гибочный станок. Рама надежно крепится к ступице, прикручиваем к ней упорные колесики, которые будут упираться в рельсу, приваренную ранее. Колесики можно сделать из подшипников, или найти готовые подходящие колеса.



Шаг четвертый. Шарнир
Делаем шарнир, который позволит наклонять бочку и выливать содержимое. Такой шарнир автор сделал из карданного вала, распиливаем крестовину и свариваем шарнир. Оставшуюся часть кардана можно использовать в качестве стойки для бетономешалки.

Стойка приваривается к основанию из труб, чтобы машину было легко перемещать, ставим на основание крепкие колесики.





Шаг пятый. Ведомый шкив
Делаем самодельный ведомый шкив для самоделки, его диаметр подбираем в зависимости от оборотов вашего мотора. Собирается шкив просто, гнем в круг квадратную трубу, а потом вырезаем у нее одну из сторон, получается отличный шкив. Привариваем шкив к бочке, не забыв его тщательно отцентрировать.



Шаг шестой. Сборка и испытания
Ставим мотор на самоделку после покраски, и теперь машина готова. При желании, для лучшего перемешивания внутри бочки можно приварить лопасти. Загружаем составные бетона в бочку и включаем машину, потом останется только наклонить машину и вывалить содержимое в тачку или на поддон. Теперь строительный труд станет более легким и быстрым.



На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

вариант из бочки и другие

На современном этапе развития строительных технологий, ни одна постройка не может обойтись без применения такого приспособления, как бетономешалка.

Бетон является основным элементом как масштабного строительства, так и локального.

Дачные участки просто не могут обойтись без бетономешалки, поскольку с ее помощью всегда можно подправить погрешности строительства или просто укрепить колодец либо другие огородные конструкции.

Разумеется, вариант замеса бетона с помощью обычной совковой лопаты никто не отменял. Но он слишком трудоемкий, к тому же позволяет замешивать лишь небольшие объемы бетона.

Затрата сил и времени колоссальная. Кроме того, бетон достаточно быстро застаивается, поэтому нередко смешивание бетона лопатой может превратиться в совершенно бесполезную затею.

Рынок строительных материалов изобилует уже готовыми бетономешалками, которые в большинстве случае оказываются не по карману простым дачникам.

На помощь приходит самодельная бетономешалка, сделанная своими руками.

Подробные инструкции и наглядное пособие будет представлено ниже.

Чертежи и конструкции самодельных бетономешалок

В первую очередь для бетономешалки необходимо подготовить тару таких размеров, которая будет уместна для ваших видов работ.

Не стоит выбирать маленькие емкости. В них бетон достаточно быстро застоится, а если объема переработанного материала вам окажется мало, потребуется снова замешивать его. Наиболее приемлемый объем емкости — 200 литров.

Следующим шагом вырежете дно средних размеров в вашей будущей бетономешалке.

Обратите внимание на то, что любая бетономешалка должна быть прочной и устойчивой. Рекомендуется максимально ответственно подойти к изготовлению, так как любые неточности сразу же приведут к поломке сооружения.

В том случае, если предполагаемый объем работы бетономешалки будет не очень большим, то его остов вполне может быть деревянным.

Средних размеров брус может быть от 10х10 до 20х20, не более и не менее.

Важно, чтобы соединение деталей в раме должно основываться на приципе «в шип». Кроме того, оно в обязательном порядке должно быть промазано клеем и посажено на саморезы.

Такая конструкция гарантирует длительный срок эксплуатации бетономешалки.

Рама для бетономешалки должна быть металлической. Для того чтобы сконструировать ее, заранее запаситесь уголком небольших размеров. За его ответствуем также подойдет швеллер. Гайки, заклепки или даже сварка поможет вам сложить конструкцию.

Что касается двигателя, то в самодельных бетономешалках часто используют мотор от старых автомобилей или скутеров. Опять же, если объемы производства будут незначительным.

Мотор от старой стиральной машинки также придется очень кстати. Его преимущество в том, что он может работать достаточно долго, при этом не перегорая.

Чертежи самодельных бетономешалок в фото — галерее.

В процессе смешивания бетона, важное значение имеет момент кручения бетона. Мотор от стиральной машинки изначально для этого и был предназначен, поэтому способен выдержать любую нагрузку.

Для бетономешалки подойдет небольшое количество оборотов — 25 оборотов в минуту.

Для того, чтобы обеспечить это количество, необходимы редукторы. Важно, чтобы они были разных схем. Самый примитивный редуктор — это тот, который состоит из шкива и ремня.

Как вариант, это бетономешалка с мотором от старого мопеда или, как уже говорилось ранее, скутера. Его преимущество в том, что это вариант очень компактен и мобилен, так как для его функционирования не нужна электроэнергия. Даже на большом участке сада его можно перемещать и транспортировать без лишних хлопот и неудобств.

Но что касается редуктора, то он, разумеется, должен быть цепным. В противном случае такая конструкция просто не будет функционировать.

В ролике подробно рассказано и показано, как делается бетономешалка своими руками с чертежами и наглядным пособием по изготовлению.

Бетономешалка из бочки

Самодельная бетономешалка из бочки является одной из простейших конструкций для изготовления своими руками. Но в то же время, она способна очень качественно перемешивать бетон и притом, достаточно длительный срок.

Для того чтобы начать использовать ее, вам не потребуется ни бензин, ни электричество.

Чертеж бетономешалки из бочки

Главным образом вам необходимо найти подходящую бочку. Обратите внимание на то, чтобы в ней не было дырок и отсутствовала ржавчина.

У бочки обязательно должно быть надежное дно и хорошая крышка. Если одна из этих составляющих будет отсутствовать, то вам придется ее приварить либо закрепить каким-либо иным способом.

Далее, с обоих сторон нужно закрепить фланцы с подшипниками и уже после этого вырезать небольшое отверстие с одного бока бочки. Закрепите вырезанное отверстие шарнирами, чтобы была возможность в любой момент открыть и закрыть этот люк.

Для того, чтобы надежно прикрепить ваше сооружение к земле, через него должен быть продет вал. Затем, в вырезанный ранее люк можно засыпать требуемые ингредиенты и плотно закрыть крышку. Запустите механизм в действие, и через некоторое время ваша смесь будет готова.

Обратите внимание на то, что конструкция, основой которой является бочка, способна перемешать и другие рабочие, строительные материалы.

На видео бетономешалка из бочки на основе двигателя от стиральной машины.

В качестве основы — стиральная машина

Прежде всего стоит отметить, что лучше всего подойдет машинка, которая имеют вертикальную загрузку.

Но даже если таковая отсутствует — это не беда. При желании, бетономешалку можно смастерить абсолютно из любой модели. Самое главное, она обязательно должна иметь емкость для активатора, который сразу же следует заменить.

Редуктор для бетономешалки

А на его место установить вал, который будет подходить соразмерно.

Далее, внутри каждой машинки есть резьба, на которой следует аккуратно закрепить скобы и лопасти. Они должны также соответствовать размерам машинки.

Важное условие: и скобы и лопасти должны располагаться строго симметрично. Срок жизни этого приспособления будет во много зависеть от такого условия.

Обратите внимание на то, что скобы обязательно должны иметь одно посадочное отверстие. А соединены они должны быть перпендикулярным способом.

Каждая стиральная машинка имеет сливное отверстие разной формы. Для того чтобы не повредить его при замешивании бетона, слив необходимо закрепить или вовсе поменять, а впоследствии заглушить.

На фото бетономешалка из стиральной машинки

Самодельная бетономешалка из стиральной машинки не пригодна для больших объемов работ по многим причинам. Зато в остальном, она будет просто незаменима.

К тому же, придаст вашей технике вторую жизнь, что в первую очередь, сбережет ваши средства.

Типичные ошибки

В процессе изготовления этого приспособления может возникнуть ряд ошибок, которые необходимо заранее предусмотреть и по возможности, не допустить:

  1. Во-первых, любая емкость, которую вы будете использовать, должна быть качественной. Заранее проверьте на предмет дырок, ржавчины или иного рода порчи.
  2. Во-вторых, следовать инструкции необходимо детально. Поскольку все отклонения приведут к несогласованности ваших действий, а значит, есть риск в итоге получить некачественную бетономешалку.
  3. В-третьих, металлические рамы, которые вам потребуются для бетономешалки, нельзя сваривать с чугуном. Это только усложнит ваш и без того нелегкий труд.
  4. В-четвертых, старайтесь не перегружать ваш прибор лишней массой. Если вы рассчитываете на небольшой объем бетона, значит не превышайте его.

Любой умелец всегда может сберечь приличную сумму денег, если будет знать, как сделать бетономешалку своими руками. К тому же сделать это не так уже сложно.

Достаточно иметь минимум строительных материалов, инструментов, находчивость и внимание.

Кроме того, из чего бы ни была сделана бетономешалку, она сможет прослужить вам достаточно долго при должном уходе и правильной конструкции.

Приступать к сооружению лучше вдвоем или втроем. Одному человеку будет не под силу справиться с объемом работы, который нужно будет выполнять единовременно.

Как сделать бетономешалку своими руками — чертежи, инструкция

Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

Но этот вариант имеет следующие минусы:

  • высокая цена бетонной смеси;
  • вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
  • плотная жилая застройка может не позволить проехать тяжелой технике.

Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

Бетономешалка, сделанная своими руками имеет следующие плюсы:

  • Она будет иметь нужную вам форму;
  • Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
  • Самодельную бетономешалку легко обслуживать и ремонтировать;
  • Ей можно гордиться перед соседями и знакомыми.

Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

Не пугайтесь такому количеству необходимых материалов – многие из них можно купить по низкой цене или отыскать в гараже.

Вам потребуется:

  • металлическая бочка, емкостью 100 – 200 л;
  • стальной уголок или профиль для станины;
  • два б/у подшипника;
  • отрезок металлической трубы для оси и ручки.

Из инструментов понадобится болгарка и сварочный аппарат.

  • Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
  • Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.

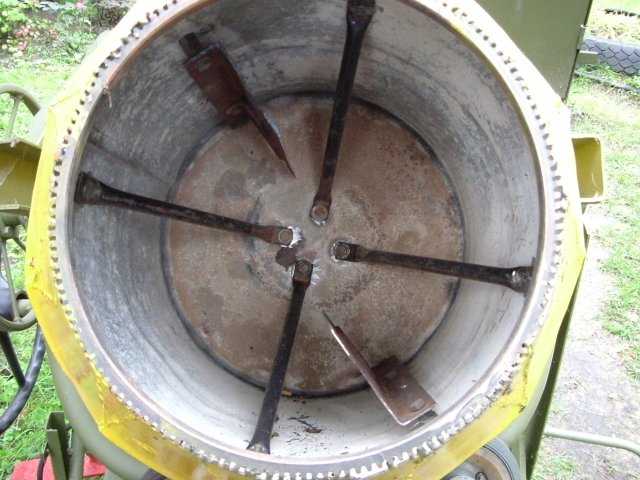

  • Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
  • В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
  • Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

У подобного агрегата есть как плюсы, так и минусы.

Преимущество бетономешалки с электроприводом в том, что не требуется делать герметичное отверстие, как в ручной модификации.

Минус – это необходимость устройства сальников на оси привода.

Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

В заключении отметим, что созданная собственноручно бетономешалка лучше аналогов из Китая. Надеемся, что данная статья поможет вам сделать такую необходимую вещь самостоятельно.

Самодельная бетономешалка своими руками: этапы изготовления

Если задуматься, то для приготовления бетонного раствора вовсе не обязательно иметь бетономешалку. Это скорее вопрос удобства, особенно если объемы раствора достаточно большие.

Если работы по замешиванию бетона решено выполнять при помощи бетономешалок, то вам нужно знать, что кроме заводского оборудования можно использовать устройства, изготовленные самостоятельно.

Самодельная бетономешалка своими руками, виды и основные детали конструкции -это и многое другое рассмотрим ниже.

Виды бетономешалок

Бетономешалка для дачи на 125 л

Строительный миксер или насадка на дрель может справиться с сухими строительными смесями, но никак не со смесью песка и цемента.

А если к этому составу добавляется еще и гравий, то задача будет просто невыполнима.

Во-первых, качественного раствора вы не получите, а во-вторых, перегреете редуктор или электропривод.

Чтобы замес раствора не завел вас в тупик, необходимо воспользоваться оборудованием, для которого замешивание раствора является основной задачей.

Таким оборудованием выступают бетономешалки, которые имеют различные размеры, емкость, мощность и принцип смешивания.

Отличие бетономешалок по принципу смешивания

Как было сказано выше, все бетономешалки имеют отличия по нескольким признакам, в том числе по принципу смешивания раствора. На практике пользуются 4 методами смешивания бетонного раствора:

  • гравитационным
  • принудительно-механическим
  • принудительно-вибрационным
  • комбинированным гравитационно-механическим

Для гравитационного метода смешивания характерно переваливание раствора в емкости, при этом он падает сам на себя, тем самым перемешиваясь.

Конечно при больших потребностях в бетона оборудование такого типа мало подходит, к тому же его качество не самое лучшее, поэтому в промышленных масштабах такое оборудование не используют.

Но для выполнения небольших задач, бетономешалка гравитационного смешивания подходит как нельзя кстати.

Для вибрационного способа перемешивания характерно неподвижность бака и создание виброволн в цементной массе. Таким образом происходит смешивание и уплотнение раствора.

Все бы ничего если бы не большие затраты электроэнергии. Для изготовления 20 литров бетона потребуется привод замешивателя в 1,3 кВт. Но качество бетона того стоит, именно поэтому его используют для конструкций более ответственного назначения.

В целях экономии можно выполнить другие манипуляции, замешанный бетон заливают в подготовленную опалубку и доводят его до необходимого состояния специальными вибраторами. Бетономешалку с вибрационным способом перемешивания тоже можно изготовить своими руками.

Принудительно-механическое смешивание составляющих раствора как таковое не встречается. В основном, механический тип замешивания комбинируют с гравитационным.

Бетономешалку такого типа чаще всего можно встретить среди конструкций, изготовленных своим руками. При этом работа по ее созданию не такая сложная, как может показаться с первого взгляда. Для начала давайте разберемся из каких основных частей состоит любая бетономешалка.

Из чего состоит бетономешалка и советы по ее изготовлению

Сразу предупредим, что прочитав статью не нужно сразу приниматься за работу, подбирать необходимые материалы и инструменты. Для начала проверьте себя и свои возможности на предмет их соответствия:

  • Если вы новичок в отношении сварки, или знаете о ней только понаслышке, то приниматься за изготовление бетономешалки не стоит. Лучше доверить все работы человеку сведущему в этом деле.
  • Оцените рентабельности будущей конструкции. Если все необходимые детали нужно будет приобрести, то не дешевле будет купить новую? Другими словами, если вы имеете в своем гараже или хозблоке все необходимые детали или большую их часть, то изготовление такой конструкции будет оправдана.
  • Ну и самое главное, при наличии опыта в конструировании и необходимых материалов у вас должно присутствовать огромное желание изготовить такую бетономешалку самостоятельно, невзирая на сложности.

При детальном рассматривании любой бетономешалки можно выделить три основные ее части:

Бадья

Бадья, цилиндрической формы не подходит для механического или комбинированного способа смешивания. Это объясняется плохим перемешиванием раствора в ее углах.

Чтобы этого избежать вам придется помогать перемешивать раствор вручную или увеличить длительность перемешивания, что приведет к увеличению энергозатрат. Если бадья бетономешалки будет располагаться в горизонтальном положении и иметь гребенчатый миксер, тогда цилиндрическая бадья не станет помехой качеству бетона.

Специалисты советуют немного скруглить такую бадью, придать форму яйца или груши. Если объем раствора будет небольшим, то вместо бочки можно взять два металлических тазика, или пластиковых, если работы по смешиванию раствора будут проводиться очень редко.

Дно одного тазика нужно вырезать, а установить такую конструкцию можно только в наклоняемое положение, а боковую выгрузку сделать не получится. Горловину такой бадьи нужно укрепить при помощи одной или двух планок, закрепив их крест-накрест.

Привод

В бетономешалках производственного типа в качестве привода используют зубчатый венец. Своими руками его изготовить невозможно, а приобрести дороговато, поэтому его рекомендуется заменить. Для этого нужно подготовить:

  • маховик от автомобильного двигателя
  • шестерню-бендинг
  • ступицу колеса

Первый вариант действия такого приспособления выглядит так: ось одним концом крепиться в муфту с шарикоподшипником, которая располагается внутри ступицы. При этом маховик и бадья будут крутиться вокруг оси.

Второй вариант будет выглядеть так: ступицу приваривают к маховику, а бадью устанавливают за заднее днище к ступице. В этом случае, муфту необходимо закрепить на маховик, а вторую муфту установить для укрепления горловины.

При установке бадьи с наклоном верхний подшипник будет засыпаться бетоном, поэтому второй вариант будет целесообразен для бадьи, установленной в горизонтальное положение, с боковым отверстием для выгрузки и глухим дном.

Если вам попался под руку редуктор механического типа с нужным передаточным отношением, то используйте его для бетономешалки, присоединив к оси. Для бака установленного под наклоном рекомендуют взять прямой редуктор, для бака с горизонтальной установкой — угловой.

Оптимальная скорость вращения равна 30-50 об/мин. Высокая скорость здесь не нужна, так как раствор, находящийся внутри бадьи будет постоянно разбрызгиваться.

И наоборот, при низкой скорости, качество перемешивания сильно пострадает. Чтобы обеспечить оптимальную скорость, необходимо передачу зубчатого типа укомплектовать передачей ременного типа.

Мощность двигателя берется из расчета 20 Вт/л для наклонной бадьи, 15 Вт/л для горизонтально установленной емкости. Для бадьи, которая не предназначена для вращения берется 12 Вт/л.

Миксер

Что касается конструкции миксера, то она не имеет большого значения для оборудования, изготовленного в домашних условиях. Другое дело бетономешалки, изготовленные в производственных условиях. А вот расположение миксера имеет очень большое значение.

Для оборудования изготовленного из бочки своими руками, миксер нужно приваривать к оси. Гребенчатый миксер является исключением из этого правила.

Что нужно для изготовления бетономешалок

Первое что нужно подготовить, это емкость таких размеров, чтобы обеспечила выполнение запланированных работ.

Маленькую емкость выбирать не стоит, во-первых, количества раствора очень быстро станем мало, поэтому придется снова включать машину и замешивать новую партию, во-вторых, раствор буде очень быстро застывать.

Поэтому оптимальной емкостью для самодельной бетономешалки будет бак или бочка, объемом 200 литров. Следующее, что нужно сделать, это подготовить дно. Его нужно вырезать.

Это важно! Обратите свое внимание на то, что главное правило любой машины для смешивания ингредиентов для раствора это прочность и устойчивость. Такая работа требует особой ответственности, так как недочеты и неточности могут привести к поломке оборудования.

Если количество раствора будут небольшими, то для остова бетономешалки можно использовать древесину. Размеры бруса могут варьироваться от 10х10 до 20х20. Здесь самое важное это скрепление деталей, которое должно проводиться по принципу «в шип». Помощь клея и саморезов не будет лишним.

Срок эксплуатации такого оборудования будет большим, но при условии, что рама будет изготовлена из металла. Для ее изготовления нужно заранее подготовить уголок небольшого размера. Если такой материал приобрести или найти не удалось, то для каркаса подойдет и швеллер.

Для того, чтобы получить прочный и надежный каркас, в качестве элементов крепления нужно использовать все способы, гаечное крепление, заклепочное и сварочное.

Если говорить о двигателе самодельного оборудования, то его функции будут выполнять мотор, взятый в старом автомобиле или скутере. Но при условии, что количество необходимого раствора будет умеренным.

Бетономешалка из двухсотлитровой бочки

Многие устанавливают на бетономешалку мотор от старой стиральной машины.

Такое решение самое подходящее, так как он предназначен для длительных нагрузок и работы без перегрева.

В процессе замешивания раствора самое важное значение отводится переваливанию раствора.

Насколько тщательным будет перемешивание, настолько качественной и однородной будет консистенция раствора.

Мотор взятый из стиральной машины как раз подходит для такой работы.

Для обеспечения работы такой бетономешалки потребуется 25 об/мин, поэтому необходимо подумать о наличие редукторов, с разными схемами.

Самым правильным считается редуктор, в котором присутствует шкив и ремень. Можно сконструировать такое оборудование с мотором из скутера или мопеда.

Компактность, мобильность и отсутствие потребности в электропитании это все преимущества такого оборудования. Бетономешалка такого типа легко вписывается даже в небольшие участки, при этом транспортировать ее тоже будет легко.

Но для обеспечения работы, на бетоносмесителе должен стоять цепной редуктор, без которого его работа будет невозможна.

Бетоносмеситель из бочки

Самодельная бетономешалка своими руками из бочки является самым простым изобретением человечества. Но несмотря на простоту бетон получается высокого качества, при этом срок эксплуатации такого прибора очень большой.

Для изготовления такой конструкции не нужно запасаться бензином или использовать электроэнергию. Первое что вам нужно подготовить, это металлическую бочку, емкостью 200 литров. Наличие в ней дырок или участков с ржавчиной строго запрещается.

Днище и крышка бочки должны быть надежным и прочными. Если одна торцевая сторона бочки отсутствует, необходимо приварить недостающую часть.

Теперь с двух сторон нужно прикрепить фланцы с подшипниками и только после этого, подготовить отверстия нужного размера. Чтобы открывать или закрывать люк необходимо оборудовать отверстие шарнирами.

Чтобы сооружение прочно стояло на земле, через него продевают вал. Теперь через подготовленное отверстие можно засыпать все составляющие и запускать бетономешалку. Подождать немного времени и получить цементную массу для строительных работ.

Стоит заметить, что такая бетономешалка способна перемешивать не только раствор, но и другие строительные материалы.

Бетономешалка из старой стиральной машины

Старая стиральная машинка подойдет для бетономешалки

Нужно заметить, что стиральная машинка с вертикальной загрузкой будет более подходящим вариантом.

Но при отсутствии таковой, бетономешалку можно смастерить из любой имеющейся в вашем хозяйстве.

Самое важное в конструкциях такого типа, это емкость для активатора, которая сразу меняется.

На этом месте устанавливается вал, размеры которого будут подходить.

Внутри каждой стиральной машинки находится резьба.

На нее и нужно устанавливать лопасти и скобы, при этом их размеры должны быть соизмеримы с размерами машинки.

На что стоит обратить особое внимание, так это на симметричность лопастей и скоб, так как от этого будет зависеть не только работа оборудования, но и срок его эксплуатации.

Обязательное условие для скоб это наличие одного посадочного отверстия. А для соединения нужно использовать перпендикулярную технологию.

Каждая стиральная машинка оборудована сливным отверстием, форма которого разнится в зависимости от модели. Чтобы оно не мешало во время работы его следует заглушить или заменить.

Самодельная бетономешалка своими руками из стиральной машины не подходит для замешивания бетона в большом объеме. Но в остальном, ее функциональность будет вам полезна. А если учесть, что собрана она из ненужных вещей, то ее использование будет оправдано.

Распространенные ошибки

Если вы взялись за изготовление такого оборудования своими руками, то от ошибок вы вряд ли застрахуетесь. Прислушайтесь к нашим советам. Может именно они помогут избежать вам неприятных моментов в процессе работы.

  • Требования к используемой емкость очень строгие, она не должна содержать дыр или ржавчины, так как это может повлечь за собой сбой в работе, и уменьшить срок эксплуатации оборудования.
  • Раму из металла, используемую для крепления элементов бетономешалки, запрещено сваривать с чугунными деталями. Это может заметно усложнить вашу работу.
  • Емкость, рассчитанную на определенное количество раствора перегружать не стоит, лишние килограммы ей не нужны, чтобы не уменьшить срок эксплуатации всего оборудования.

В домашнем хозяйстве всегда пригодится оборудование изготовленное своими руками. Бетономешалка не будет исключением. К тому же, для ее изготовления не понадобятся большие материальные затраты, все, что вам нужно, это находчивость и смекалка.

Как сделать ручную бетономешалку самостоятельно — представлено на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


Собираем ручную бетономешалку своими руками из старого велосипеда

Незаменимым устройством на любом строительном объекте является бетономешалка. Выбор бетономешалки зависит от объемов предстоящей. Современный рынок оборудования предлагает большой ассортимент бетономешалок, изготовленных в заводских условиях. Стоимость их иногда не является доступной, да и необходимость покупки оправдана не всегда. Особенно в тех случаях, когда ее планируется использовать эпизодически или предстоит небольшой объем работы. В этом случае на помощь придет бетономешалка, сделанная в домашних условиях.

Механическая или электрическая бетономешалка?

Как и любое другое оборудование, бетономешалки, основное предназначение которых видно из самого названия, могут работать, как в ручном режиме, так и от источника электроснабжения. Наиболее востребованной, особенно если разговор касается крупных строительных объектов, является электрическая бетономешалка, имеющая целый ряд преимуществ. В их числе можно выделить следующее:

  1. Бетономешалки, работающие от электропривода, являются более производительными.
  2. Качество производимого бетона значительно отличается в лучшую сторону от того раствора, который изготавливается вручную.
  3. Значительно увеличивается скорость ремонтно-строительных работ.
  4. Для производства бетона не требуется больших физических затрат.

Механическая бетономешалка, работающая от ручного привода, в свою очередь, также имеет одно главное преимущество: с ее помощью можно мешать бетон на строительном объекте, где еще не организовано электроснабжение. К тому же она является менее дорогостоящей и позволяет экономить на электроэнергии. Если на вашем объекте налажено качественное электроснабжение или в будущем предстоят серьезные объемы работ, лучшим вариантом будет купить электрическую бетономешалку. В противном случае советуем купить или изготовить самостоятельно механическое устройство.

Принцип работы и главные элементы конструкции

Бетономешалка имеет простой принцип действия. Составные части раствора смешиваются при вращении центрального бака вокруг своей оси. Смешивание ингредиентов бетонной смеси происходит в бочке, которая, в зависимости от производительности устройства, может иметь различные размеры. Внутри неё располагается смешивающая гребенка, а для засыпки сыпучих элементов, заливки воды и слива готовой смеси используются двери или технологические отверстия.

Бочка крепится к раме, которая представляет собой устойчивую конструкцию, изготовленную из металлических уголков, трубы и арматуры. Для более плавного вращения бочки и увеличения срока службы узлов устройства используются подшипники, расположенные в корпусе. Электрическая бетономешалка имеет те же конструктивные элементы, к которым добавляется электрический двигатель, обеспечивающий вращение.

Ручная бетономешалка — этапы изготовления

Теперь мы поэтапно рассмотрим весь процесс изготовления бетономешалки своими руками.

Первым этапом является разметка, которая заключается в правильном выборе центра бочки. Это можно сделать при помощи обычной строительной рулетки. В том случае, если бетономешалка будет работать под наклоном, отверстия крепления бочки должны быть расположены на окружности максимального диаметра, для того, чтобы максимально разгрузить центральную зону дна.

Из отходов металлических конструкций делаем ножки и раму нашего устройства.

Соединяем элементы конструкции между собой при помощи сварки. В дополнение используем стандартные метизы. При этом очень важно не забыть о применении шайб и герметизирующих прокладок.

Вращение бетономешалки будет производиться за счет элементов, взятых с велосипеда, пришедшего в негодность. Нам, в частности, понадобятся педаль, шатун, каретка с подшипниками в корпусе и передняя звездочка. Элемент рамы велосипеда крепится к раме бетономешалки, а звездочка прикручивается через центральные отверстия к бочке.

Теперь, когда механическая часть конструкции бетономешалки собрана, можно усложнить конструкцию и вместо рычага присоединить электродвигатель. Можно оставить и в таком виде, приводя устройство в действие путем вращения педали.

В качестве генератора энергии можно использовать электродвигатель различной мощности – в зависимости от предполагаемой производительности устройства. В данном случае используется двигатель от автомобильных дворников.

При выборе двигателя для бетономешалки следует учитывать, в первую очередь, объем емкости (бочки). К примеру, если объем бочки составляет примерно 100 литров, достаточно установить мотор мощностью 600-800 кВт.

Самодельная бетономешалка, выполненная из подручных средств

В качестве материалов для изготовления ручной бетономешалки в домашних условиях можно использовать любые подручные материалы, которых у каждого хозяина обычно в избытке. В качестве основной емкости можно взять готовую бочку или сварную конструкцию, изготовленную из листового железа, бывшего в употреблении. В этом случае понадобится сварочный аппарат и некоторые навыки выполнения сварочных работ.

Для изготовления рамы бетономешалки прекрасно подойдут старые трубы, уголок или швеллер, которые можно купить на ближайшем пункте приема металлолома или попросить у соседа. Несколько несложных операций, также связанных с использованием сварки, позволят изготовить довольно прочную конструкцию с удобным механизмом вращения.

При монтаже данного устройства придется также продумать вариант дверки для загрузки «полуфабрикатов» и выгрузки готового раствора. Еще на стадии подготовки стоит аккуратно разметить место для будущей двери.

Какой бы объемной не была емкость, в данное технологическое окно должно входить ведро среднего размера. Также стоит побеспокоиться о герметичности и удобном механизме закрывания.

Как вариант, можно рассмотреть еще одну конструкцию бетономешалки, изготовленной своими руками. Емкость для бетона представляет собой несколько сваренных листов железа. Вращение устройства происходит самодельной ручкой, а в момент слива бетонного раствора необходимо зафиксировать бетономешалку в определенном положении, для чего используется специальное устройство, напоминающее обычный шпингалет. Такими ручными бетономешалками пользовались наши деды.

Напоследок пример не ручной, а ножной бетономешалки, в основе конструкции которой лежит велотренажер:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Бетономешалка своими руками: ручная и вибрационная

При проведении строительных работ всегда используется бетон. Для его приготовления требуется бетоносмеситель. Когда речь идет об индивидуальном строительстве, покупать аппарат экономически нецелесообразно. Устройство собирается самостоятельно в краткие сроки из подручных материалов. Для этого потребуется обыкновенная бочка, бидон, фляга или внутренняя часть старой стиральной машины. Руководствуясь простыми советами и имея умелые руки, собирается вибрационная или ручная бетономешалка своими руками довольно просто и в последствии будет быстрой и экономичной.

Конструкции самодельных бетономешалок

Самодельные бетономешалки имеют разную конструкцию в зависимости от принципа действия. Существует четыре основных способа замеса бетона:

  1. Гравитационное смешение компонентов смеси осуществляется переворачиванием емкости с раствором сверху вниз или по оси. Результат достигается перемешиванием под действием сил тяжести. Ручная бетономешалка этого типа подходит для небольших объемов в частном строительстве.
  2. Принудительно-механический способ зачастую совмещается с гравитационным методом, что позволяет получить высокую однородность раствора. Устройство смешения этого типа состоит из горизонтальной или наклонной бадьи с погруженным в нее миксером. Также емкость может вращаться самостоятельно без миксера, а для улучшения эффективности смешения используются лопасти, расположенные внутри бадьи.
  3. Принудительный вибрационный метод предполагает неподвижность емкости. Для замешивания применяется миксер, издающий волны сжатия, которые эффективно перемешивают и уплотняют смесь. Однако способ энергозатратен: для качественного смешения 20 литров раствора потребуется вибрационный привод мощностью 1,3 кВт.
  4. Комбинированный гравитационно-механический.

Ниже приведены схемы, как делается электрическая, вибрационная или ручная самодельная бетономешалка.

Вернуться к оглавлению

Простое механическое исполнение смесителя

Руководство по исполнению механической бетономешалки:

  1. Изготовление рабочего каркаса. Для этого пригодится металлический уголок. Он сваривается так, чтобы получилось два треугольника, соединенных нижними частями.
  2. Подготовка емкости для смешения. Можно использовать бочку, бидон, запчасти старой советской стиральной машины. Внутри сваркой крепятся три лопасти, если не будет использоваться миксер.
  3. Крепление емкости способом, при котором бочка не переворачивается при помещении в нее ингредиентов бетонной смеси.
  4. Закрепление ручки для перемешивания.
  5. Проверка на герметичность. Производится посредством заливки в емкость водопроводной воды. Если будет течь, некачественные места следует заварить.

Бетономешалке механического типа свойственные такие преимущества:

  • возможность приготовления бетона для масштабных работ;
  • интенсификация процесса за счет смены ручного перемешивания на электропривод;
  • удобная выгрузка материала посредством бокового наклона емкости;
  • для получения качественного замеса бетонного раствора достаточно 5 минут, для приготовления сухой смеси — 12 минут.

Недостатки:

  • плохое перемешивание по углам;
  • разбрызгивание смеси при оборотах свыше 35 в минуту.

Последний недостаток устраняется путем сваривания половинок емкости после установки. Для загрузки ингредиентов и готового бетона в этом случае используется люк.

Вернуться к оглавлению

Комбинированная горизонтальная конструкция с гребенками

Бетономешалка с гребенчатым миксером.

В бетономешалках этого типа может использовать ручной замес и электропровод одновременно. Конструкционное исполнение устройства отличается сложностью. Загрузочный люк нужно сделать самому. Для его сооружения понадобятся петли-карты, шпингалеты, уплотнители. Устройство подходит для выполнения масштабных строительных работ в местах без подвода электричества.

Достоинства:

  • высокая однородность раствора;
  • качество бетона;
  • высокая скорость замеса (достаточно четырех поворотов корпуса).

Недостатки:

  • сложность исполнения в домашних условиях;
  • много узлов и деталей.
Вернуться к оглавлению

Электросмеситель

Наиболее распространенным типом является электрическая самодельная бетономешалка принудительного действия. Для ее создания потребуются сварные накрест планки, на которые закрепляются дно и горловина бадьи для смешения. Для повышения качества и интенсификации перемешивания рекомендуется емкость делать вращающейся вместе с осью. Эта конструкция бетономешалки сложнее при сварке рамы, но можно избежать уплотнения вала на дне бадьи. В качестве миксера следует использовать рамное устройство, приваренное к оси.

Вернуться к оглавлению

Вибрационная установка смешения

Бадья для бетономешалки своими руками вибрационного типа должна быть круглой, высокой и неширокой, с расстоянием от концов вибратора до каждой стенки, равным радиусу действия устройства. К корпусу мешалки должен жестко крепиться кронштейн с генератором вибрационных колебаний или обычный перфоратор. Оптимальная мощность вибратора — 1,3—1,5 кВт.

В патрон перфоратора нужно вставить шток, длинной достаточной для вхождения тарелок из металлических листов в центральную часть смешиваемого раствора. Нюансы, как сделать бетономешалку лучше:

  • Емкость для смешения не должна быть маленькая или слишком большая.
  • Плоский вибратор не обеспечит эффективное смешение, поэтому оптимально использовать две металлические тарелки среднего размера, соединенные на оси дном кверху. Это обеспечит веретенообразное смешение.
  • Мощность привода определяет выбор диаметра вибратора. Например, на 1 кВт мощности требуются размеры тарелок, равные 15—20 см, поэтому для 1,5 кВт устройства нужны лопасти диаметром 22,5—30 см.
  • Диаметр емкости должен соответствовать радиусу тарелки от края каждой стенки до самого вибратора.
  • Для обеспечения равномерного смешения с получением однородного раствора уровень смеси над и под виброустройством должен равняться диаметру тарелки.

Главное преимущество — качественный однородный раствор. Недостаток — необходимость соблюдения множества нюансов при конструировании, иначе в скором времени потребуется ремонт.

Вернуться к оглавлению

Какие материалы и инструменты необходимы для создания смесителя?

Устройство бетономешалки.

Чтобы самому изготовить бетономешалку, потребуются следующие материалы:

  • смесительная емкость для раствора, например, бочка на 200 литров, допускается использование любых металлических и пластиковых емкостей цилиндрической формы;
  • минимум два подшипника;
  • шток для монтажа привода из трубы или стального прута;
  • электромотор мощностью свыше 2,2 кВт и количеством оборотов 1500 в минуту;
  • приводной вал, например, редуктор или ременная передача на шкивах со скоростью вращения не выше 48 оборотов за минуту;
  • металлические лопасти из остатков уголков, или стальные тарелки из листов «нержавейки»;
  • уголки или швеллера для каркаса.
Вернуться к оглавлению

Как сделать простую ручную бетономешалку своими руками?

Сооружается ручная бетономешалка по следующей схеме:

  1. Подготовить старый бидон или выварку. Проверить его на наличие трещин, если есть — устранить.
  2. Продеть в ручку емкости обрез трубы и привязать его веревкой или резиновым жгутом.
  3. Сварить ось и сосуд. При использовании алюминиевого сосуда, на нем винтами закрепляются ручки из металлических полосок толщиной 0,7 см.
  4. В станине режут отверстия «U»-образной формы для закладки осей и крепятся подшипники.

При горизонтальном расположении бидона в боковой части делается загружающий люк, а емкость закрепляется на оси. В качестве опоры применяются стальные трубы. Вращения конструкции медленные, поэтому время смешения раствора может достигать 20 минут. Однако производительность такой бетономешалки в 4 раза выше «совкового» способа. К этой конструкции можно присоединить электродвигатель мощностью 2,5 кВт на объем емкости 50 литров.

Вернуться к оглавлению

Выполнение бетономешалки самому из цилиндрической бочки

Cамодельная бетономешалка из бочки.

Бетономешалка из бочки представлена как тип ручного и электроприводного исполнения. В первом случае бочка насаживается на вал, который вращается закрепленными на концах ручками. Для повышения эффективности смешения внутри бочки вдоль и поперек ввариваются перегородки высотой 10—15 см. Для обеспечения мобильности устройства устанавливаются стойки на тачку или колесную раму. Бочка должна быть полностью закрытой, так как будет расположена горизонтально. С обоих ее концов привинчиваются фланцы с подшипниками, куда приваривается вал. Для загрузки/выгрузки нужно прорезать отверстие в бочке, где будет установлен люк на петлях с герметичной защелкой. Если устройство статичное, его укрепляют через вал стойками. Опоры зарывают в землю, чтобы не было перекоса. К емкости прикладывают ручки.

Во втором способе основой является тот же чертеж. Главные отличия — использование двигателя, который крепится через шкив с одной из сторон бочки, и возможность вертикального размещения смесителя. Вертикальная самодельная бетономешалка из бочки монтируется на поворотную раму с мотором. К бочке крепятся ролики для обеспечения ее вращения на валу. Для облегчения кручения к емкости крепятся ручки или штурвал.

Вернуться к оглавлению

Типичные ошибки при исполнении

Чтобы знать, как сделать бетономешалку собственноручно, нужно учитывать ряд нюансов:

  • емкость для смешения раствора должна быть качественной, без дефектов, ржавления, не слишком большая;
  • нужно в точности выполнять инструкцию по изготовлению устройства, так как любые отклонения снижают качество готового раствора;
  • не допускается сварка металлических рам с чугуном, что существенно усложнит процесс;
  • нельзя перегружать устройство избыточным весом, то есть количество приготавливаемой бетонной смеси не должно превышать запланированного на этапе расчетов при создании бетономешалки.
Вернуться к оглавлению

Заключение

Самодельная бетономешалка без труда сооружается  в сжатые сроки и при этом можно сэкономить приличную сумму денег. Для этого потребуется минимум материалов, чертежи, инструментов, а от строителя — находчивость и внимательность.

При правильном соблюдении всех нюансов бетономешалке довольно долго не потребуется ремонт.

Как сделать бетономешалку из пластиковой бочки |

Автор: Джона Моррисси

Написано: 14 июля 2020 г.

Цементный фон # 2 изображение Адама Борковски с Fotolia.com

Бетономешалка может быть дорогой, особенно если вы планируете использовать ее только один раз или позже повод. Вместо этого вы можете сделать свою собственную из пластиковой бочки. Начните со стандартной бочки для мусора емкостью 144 литра (32 галлона) для самодельной бетономешалки.

Бетономешалка может быть дорогой, особенно если вы планируете использовать ее только один раз или от случая к случаю.

Вместо этого вы можете сделать свою собственную из пластиковой бочки.

Начните со стандартной бочки для мусора емкостью 144 литра (32 галлона) для самодельной бетономешалки. Отрегулируйте планы в зависимости от имеющихся у вас материалов или посетите местный строительный магазин.

Поставьте крышку бочки для мусора на рабочую поверхность. С помощью циркуля нарисуйте круг диаметром 45 см (18 дюймов) в центре крышки.

Просверлите отверстие 1,2 см (1/2 дюйма) в центре крышки.Из центра крышки вырежьте круг лобзиком. Используйте отверстие 1,2 см (1/2 дюйма), чтобы позволить лезвию получить доступ к центру крышки, чтобы начать разрез.

  • Бетономешалка может быть дорогой, особенно если вы планируете использовать ее только один раз или от случая к случаю.
  • Нарисуйте циркулем круг диаметром 45 см (18 дюймов) в центре крышки.

Положите фанерные панели на рабочую поверхность. Нарисуйте полукруг диаметром 65 см (26 дюймов) на краю 80 см (32 дюйма) каждой панели.Воспользуйтесь гибкой линейкой, чтобы получить ровный полукруг. На него будет опираться ствол.

Вырежьте полукруги из каждой фанерной панели с помощью лобзика.

Закрепите по одному колесику в центре края полукруга и по одному на расстоянии примерно 5 см (2 дюйма) от каждого конца каждой панели. Это позволит бочке катиться, опираясь на края панелей.

  • Положите фанерные панели на рабочую поверхность.
  • Закрепите по одному колесику в центре края полукруга и по одному на расстоянии примерно 5 см (2 дюйма) от каждого конца каждой панели.

Поместите панели параллельно друг другу так, чтобы край полукруга был направлен вверх на расстоянии примерно 70 см (28 дюймов) друг от друга. Поместите по одной доске 5 x 10 x 70 см (2 x 4 x 28 дюймов) между нижним краем с каждой стороны панелей.

Прикрепите нижние панели к концам досок винтами с покрытием 7,5 см (3 дюйма). Используйте два винта на соединение.

Совместите одну доску 5 x 10 x 70 см (2 x 4 x 28 дюймов) между верхним краем каждой стороны фанерной панели. Прикрепите доски к панелям так же, как и нижние доски на месте крепления.Это создаст деревянную рамку для вращения ствола по горизонтали.

  • Поместите панели параллельно друг другу так, чтобы край полукруга был направлен вверх на расстоянии примерно 70 см (28 дюймов) друг от друга.
  • Прикрепите нижние панели к концам досок винтами с покрытием 7,5 см (3 дюйма).

Вставьте доски 5 x 10 x 60 см (2 x 4 x 24 дюйма) в ствол. Разместите их равномерно так, чтобы край 5 см (2 дюйма) находился внутри ствола.Это лопасти миксера. Ввинтите снаружи ствола в края лопастей, чтобы закрепить их на месте. Нижний край досок должен опираться на дно ствола. Располагайте винты через каждые 7,5 см (3 дюйма).

Установите ствол на раму. Ствол сядет на ролики. Защелкните крышку на месте. Для работы миксера вращайте бочку вручную на колесиках.

  • Вставьте доски 5 x 10 x 60 см (2 x 4 x 24 дюйма) в ствол.
  • Прикрутите ствол снаружи к краям лопастей, чтобы закрепить их на месте.

Нанесите на смеситель внешнюю отделку. Дайте финишу высохнуть.

Самодельная бетономешалка — верный помощник в строительстве

Вам предстоит выполнить строительные работы, для которых требуется большое количество бетона. Рассматривая, как облегчить себе задачу и ускорить процесс приготовления раствора нужной консистенции, обратите внимание на такую ​​конструкцию, как самодельная бетономешалка.Для его изготовления подойдут материалы, которые наверняка найдутся в саду или в гараже. Рассмотрим несколько простых вариантов, на которых можно собрать самодельную бетономешалку.

Малогабаритную модель собрать можно даже из старой стиральной машины «Малютка». Вам нужно только заменить внутреннее сопло на более длинную втулку с металлическими лопастями. Также потребуется механизм поворота машины для выхода из раствора.

Для этого небольшие качели собраны из двух металлических треугольников, соединенных несколькими перекладинами для устойчивости, и сиденья достаточной ширины.Самодельная бетономешалка крепится с помощью ремней буксировочной машины к сиденью качелей. Чтобы вылить готовый раствор в подготовленную емкость, достаточно наклонить сиденье в нужную сторону.

Если нужно большое количество раствора, то стоит рассмотреть, как делается самодельная бетономешалка из бочки. В первую очередь изучим ручное строительство. Для его создания понадобятся металлические козочки, бочка вместимостью 100 — 200 литров, лопатки для смешивания и длинная трубка.

Ставим бочку набок и вырезаем крышку. Его ширина должна быть немного больше ширины лопаты, а длина — 2/3 длины ствола. Закрепляем крышку с помощью петель, делаем несколько защелок и обязательно надевываем резиновую ленту, которая предотвратит выход воды.

На крышке и дне бочки размечаем центр и дырки. Толкаем нашу емкость, чтобы приготовить раствор для трубы. С помощью сварки прикрепите его к лопатке для перемешивания.Выступающие части трубы загибаем в виде ручек, на концы которых надеваем специальные накладки от старых рулей велосипеда. Место соединения вала и ствола закрывается резиновыми или силиконовыми накладками.

К бокам ствола приварены несколько дверных ручек. С их помощью можно легко перевернуть емкость с готовым раствором и перелить в подготовленную емкость. Теперь монтируем на козлов бочку, в верхних точках которой предусмотрены отверстия для трубы (вала).Наша самодельная бетономешалка готова. Работая с напарником, вы можете варить в нем 2 — 3 кубометра раствора в сутки.

Чтобы максимально упростить процесс приготовления раствора, используется электробетоносмеситель. Самодельная конструкция собрана на основе металлической бочки. Небольшой его аналог можно сделать из фляжки для молока.

Имея ручной бетоносмеситель из металлической бочки, можно улучшить его конструкцию, добавив небольшой, но мощный двигатель. Для этого к ручке крепится шестерня.Двигатель, оснащенный редуктором подходящего размера, крепится на специальной боковой полке. Рабочий вал бетономешалки приводится в движение ремнем, соединяющим шестерни на двигателе и барабане. Единственное условие бесперебойной работы данной конструкции — наличие электричества. Если это невозможно, то вместо электродвигателя используйте бензиновый двигатель или мотоблок.

Интересный дизайн получается у фляжек. Внизу делаем небольшое отверстие, в которое вставляем вал.Электродвигатель крепится к днищу несколькими болтами. Внутрь колбы вставляем лопасти и закрепляем их на валу с помощью сварки. Крышка нашей бетономешалки уже существует.

Поэтому осталось только произвести на нем базу. Для этого делаем из металлического уголка два треугольника. Соединяем их несколькими поперечными брусками, образующими дно. Ориентируясь на плечах колбы, сделайте две дырочки. Надеваем на трубу, которую фиксируем в верхних точках металлических козочек.После приготовления порции раствора достаточно перевернуть банку, чтобы наполнить заранее приготовленную емкость.

Из чего получается самодельная бетономешалка своими руками?

Смеситель

своими руками — отличная идея для строительных работ, в которых потребуется бетон.

Многие могут подумать, что человеку сделать это просто невозможно без соответствующего опыта, но это не так.

Смеситель собирает из любого доступного материала и в относительно короткие сроки.

Такой прибор можно сделать из обычных бочек, банок и даже изнутри старой советской даже стиральной машины.

Все, что требуется — это проявить терпение, проявить смекалку и иметь под рукой все необходимые инструменты.

Самодельный бетоносмеситель бывает ручным и электрическим, в котором будут располагаться и мотор, и коробка передач.

Чтобы сделать бетономешалку с принудительным вращением электрического тока, понадобится мотор, но в этом случае мы можем найти выход и взять его, например, на стиральную машину.

Самодельный мини-бетоносмеситель отлично подходит не только для производства небольших объемов бетона, но и для производства арболита.

О том, как сделать миксер своими руками, подробно рассказано в видео размещенном ниже.

Состав:

  • Характеристики бетономешалки
  • Бетоносмеситель с ручным приводом
  • Производство бетоносмесителей стиральной машины
  • Build профессиональный миксер
  • Советы и хитрости

Характеристики бетоносмесителей

общими считаются миксеры. профессиональное строительное оборудование.Их широко используют практически на любой стройке.

Именно в этом устройстве производится перемешивание цементного раствора и арболита и доведение их до определенной консистенции.

Все необходимые компоненты расставлены в порядке приоритета и заданы пропорции в специальном бачковидном барабане, который вращается и обеспечивает необходимое состояние раствора или арболита.

В свою очередь, редуктор вращения ствола обеспечивает соединение через шкив с двигателем.

Как известно, практически любой бетон может осесть, а это отрицательно сказывается на всех его свойствах.

Конечно, жидкий раствор можно обычным замесом лопатой, но это не дает желаемого эффекта.

Поэтому для замешивания раствора или арболита лучше всего использовать миксер, тем более что его можно производить и самостоятельно.

Самодельный запуск миксера можно увидеть на фото, размещенном ниже.

Фото:

Конечно, если предполагать крупномасштабные строительные работы, такие как строительство дома с нуля, когда вам нужно огромное количество миксера для цементного раствора, лучше получить профессионал.

Но если вам нужно приготовить раствор арболита или возникает периодически и это требуется в небольших количествах, можно попробовать сделать это самостоятельно из бочки бетоносмесителя

— Boomle.com

Маленький домашний блендер, ручной нажимной электрический роликовый тип … — AliExpress

Диаметр смешивания бочка : 76см. Расстояние между двумя колесами: 79 см. Промышленная электрическая ручная краска BQT миксер бетон миксер шпатлевка миксер цемент ручной миксер строительный раствор миксер машина Электрическая мешалка.

aliexpress.com > Маленький домашний блендер с ручным толканием, электрический

Узнайте, как смешивать бетон в моторизованном барабанном стиле бетон миксер с Sakrete 5000 Plus и С помощью вращающегося миксера вращайте ствол как можно ближе к горизонтали без бетона

concreteexchange.com> Как смешивать бетон | Бетон

Бетон Mix Руководство по проектированию Rev08-19

Бетон смесь Дизайн — это процесс выбора подходящих ингредиентов для бетона и определения относительных пропорций для производства бетона с определенными требованиями к характеристикам и долговечности.

connect.ncdot.gov> Руководство по проектированию бетонной смеси

Смешивание Бетон — Машина Смешивание | QUIKRETE: Цемент и …

Машина смешанная бетон должен быть смешанный в бочке -типа смесителя . Шаг 1 Измерьте рекомендованное количество воды для количества мешков, добавляемых в миксер , и налейте половину воды в …

quikrete.com> Смешивание бетона — Машинное смешивание | QUIKRETE:

Правильные пропорции для бетона Смеси

Бетон миксер использовался для смешивания и бетона , и для его укладки использовались тачки. Обратите внимание на армирующую и пластиковую гидроизоляционную основу. Готовый — Смешанный Бетон .

sans10400.co.za> Правильные соотношения для бетона

Бетон Пропорции смешивания — Как сделать Бетон (Цемент, Песок…)

Бетон смешивание пропорции для цемента, песка, заполнителя и воды смешанные как 1 часть цемента, 3 части Точный бетон смешивание пропорции могут быть достигнуты путем измерения сухих материалов с помощью ведер или …

all-about-concrete.com> Пропорции смешивания бетона — как сделать бетон

Смешивание бочка , Стоковые Фотографии и Роялти-Фри Смешивание … | Depositphotos

Скачать Смешивание бочка стоковых фотографий в лучшем стоковом фотоагентстве с миллионами высококачественных стоковых фотографий, изображений и картинок без лицензионных отчислений по разумным ценам.

depositphotos.com> Бочка смешивания, Стоковые фотографии и роялти-фри изображения

Смешивание Бетон | Sakrete

Смешивание без предварительного размышления, вероятно, усложнит работу и в некоторых случаях может испортить готовый продукт. Я хочу различать бетон и изделия на основе цемента.

sakrete.com> Смешивание бетона |

Китай Смешивание Бочка , Смешивание Бочка Производители, поставщики, Цена

Китай Смешивание Бочка производители — Выберите 2020 высокое качество Смешивание Бочка цена из сертифицированных китайских товаров Производители запчастей, поставщики цистерн в Китае, оптовые торговцы и завод…

Made-in-China.com> Бочки для смешивания, Производители бочек для смешивания, Китай,

Odjob Бетон Смешивание Бочка на HSN.com (с изображениями) | Бетон

Пена и Бетон Часть 1. На прошлой неделе я был на севере и имел возможность изготовить памятник для бизнеса. Альтернативой было использование куска настоящего гранита размером 14…

pinterest.ru> Бочка для смешивания бетона Odjob в HSN.com (с

Маленький домашний блендер, ручной нажимной электрический роликовый тип … — AliExpress

Диаметр смешивания бочка : 76см. Расстояние между двумя колесами: 79 см. Промышленная электрическая ручная краска BQT миксер бетон миксер шпатлевка миксер цемент ручной миксер строительный раствор миксер машина Электрическая мешалка.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
