Бетономешалка из бочки: делаем своими руками
Бетономешалка из металлической бочки
Для жителей частных домов и владельцев дачных участков, проведение строительных работ является неотъемлемой частью поддержания нормальных условий проживания.
Любое строительство, включая закладку деревянного сруба для сооружения бани, начинается с укладки бетонного фундамента. Помимо строительства зданий, возводится каменный забор, обустраиваются террасные грядки, укладываются бетонные дорожки. Все эти работы облегчает бетономешалка из бочки своими руками.
Содержание статьи
Преимущества самодельной конструкции
Работа с самодельной бетономешалкой
Решение изготовить бетономешалку своими руками, имеет неоспоримые преимущества.
К ним относятся:
- Самодельная конструкция может иметь удобную для пользователя конфигурацию.
- Цена изделия значительно меньше, что обеспечивает использование подручных материалов.
- Исключаются проблемы с обслуживанием и ремонтом агрегата.
- И наконец, ручная бетономешалка своими руками из бочки, является предметом гордости перед друзьями и домочадцами.
Совет: Перед созданием такого полезного приспособления, стоит познакомиться, как работает готовый промышленный экземпляр у знакомых или, в крайнем случае, взять на несколько часов на прокат. Это позволит понять принцип работы изделия, определить, какой размер бочки подойдет лучше всего.
Подготовка к изготовлению
Перед тем, как сделать бетономешалку из бочки, необходимо приобрести примерный перечень материалов и инструментов:
- Металлическую бочку на 100-200 литров. Это может быть емкость для хранения зерна или другого корма для животных, бочка для транспортировки нефтепродуктов или химикатов.
Бочки для изготовления бетономешалки
- Трубу со стенкой большой толщины, с внутренним диаметром 32 мм – 2 куска длиной 20 сантиметров, для изготовления втулок для вала.
- Пруток диаметром 30 мм, для изготовления оси.
Кругляк для оси
- 2 отрезка длиной по одному метру, для опорных элементов;
- 2 по 50 см, для распорок рамы, для придания ей жесткости.
Профильный швеллер
- Любой автомобильный руль.
- Петли дверные.
Петли на крышку люка
- Аппарат для сварки.
- Ножовку по металлу.
- Болгарку.
Чтобы бетономешалка из 200 л бочки собиралась легко и быстро, необходимо подготовить комфортное место для сборки конструкции. При этом необходимо учитывать, что работа с металлом — это шум и грязь.
Для проведения работ:
- Лучше всего подготовить гараж или открытое пространство.
Площадка для сборки конструкции
- Все необходимые инструменты расположить под рукой.
- Подготовить чертежи бетономешалки из бочки. Это могут быть эскизы, наброски или качественно разработанный проект.

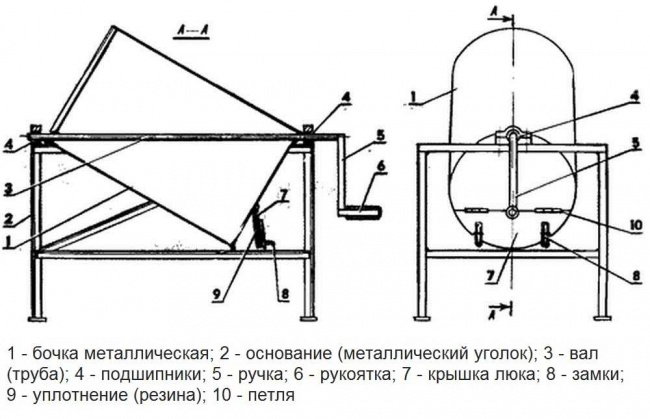

Бетономешалка из бочки — сделай сам чертеж конструкции
- Самодельная бетономешалка может быть мобильной. Для этого, при проектировании необходимо подумать, какие колеса устанавливать для передвижения изделия по своему участку.

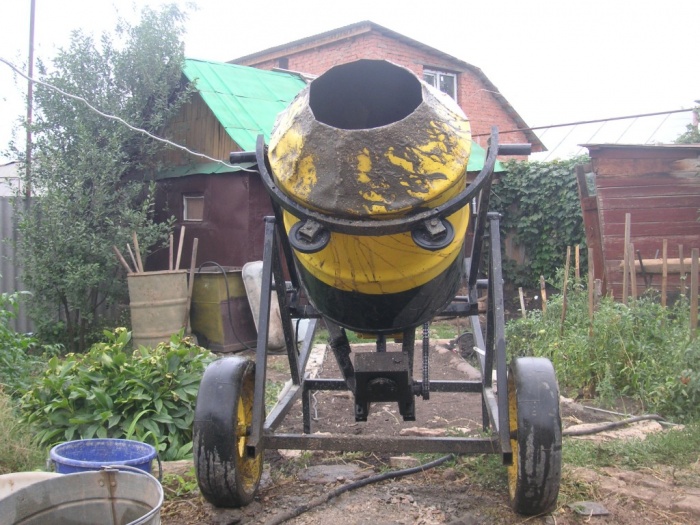

Мобильная конструкция
Если это будет электрическая бетономешалка из бочки 200 литровой, чертежи должны предусматривать более надежные шасси и их крепление на раме: вибрация от работающего двигателя весьма большая. После подготовки материалов и выбора рабочего места, можно начинать сборку конструкции.
Советы и рекомендации
Чтобы бетономешалка самодельная из бочки была надежной и долговечной, следует соблюдать некоторые рекомендации при ее изготовлении:
- В процессе сборки, следует контролировать на прочность все соединения конструкции.
- При отсутствии сварочного аппарата, соединять элементы между собой можно болтами, оно по надежности не уступает сварному варианту. Но при этом нужно использовать шайбы, чтобы обеспечить герметизацию мест крепления деталей.
- Герметичность бочки для перемешивания раствора, нужно тщательно проконтролировать.
- Если собирается из бочки бетономешалка с электроприводом, необходимо его креплению уделить особое внимание.
- Угол наклона бадьи в рабочем состоянии, рекомендуется выдерживать 35° к поверхности земли.
- Все подвижные узлы конструкции, включая ее поворотный механизм, должны быть хорошо смазаны. Это увеличит срок службы изделия, и обеспечит ему безаварийную работу.
Технология изготовления ручной бетономешалки
Схема простейшей конструкции бетономешалки из бочки представлена на рисунке.
Сборочный чертеж изделия из бочки
На чертеже основные узлы:
- Поз. 4 – барабан или бочка.
- Поз. 5 – лопасти.
- Поз. 7 – опора.
- Поз. 9 – емкость для раствора.
- Поз. 10 – рукоятка.
Инструкция по сборке конструкции:
- Проверяется плотность соединения дна изделия с боковыми поверхностями. При обнаружении отверстий их следует заварить сварочным аппаратом.
- Усилить дно можно приварив дополнительно металлический лист.
Совет: Очень важно обеспечить герметичность конструкции. Иначе бетон будет заливать участок.
- По центру верха и низа бадьи выполняются два отверстия.
- Через бочку продевается металлическая ось Ø30 мм и тщательно обваривается, чтобы емкость была прочно прикреплена к валу.
- В центре боковой поверхности бадьи, вырезается отверстие размерами 90х30 сантиметров, через которое будут засыпаться составляющие раствора, а после завершения работы, готовая смесь выливается в подставленную тару. Слишком малый люк затруднит засыпку строительных материалов, большой – снизит прочность конструкции.
- Из квадрата изготавливают несколько лопастей и приваривают прочно внутри емкости — одной стороной к оси, другой к стенке бочки. Обычно хватает 5 лопастей, распределенных равномерно по всей длине конструкции.
Установка лопастей в бочке
- Устанавливается крышка. Она крепится на дверных петлях, приваренных к бочке или любым другим способом: поставить защелку, задвижку — или просто сдвигается в любую сторону. Основное назначение элемента при работающей бетономешалке – предотвратить выпадение раствора.

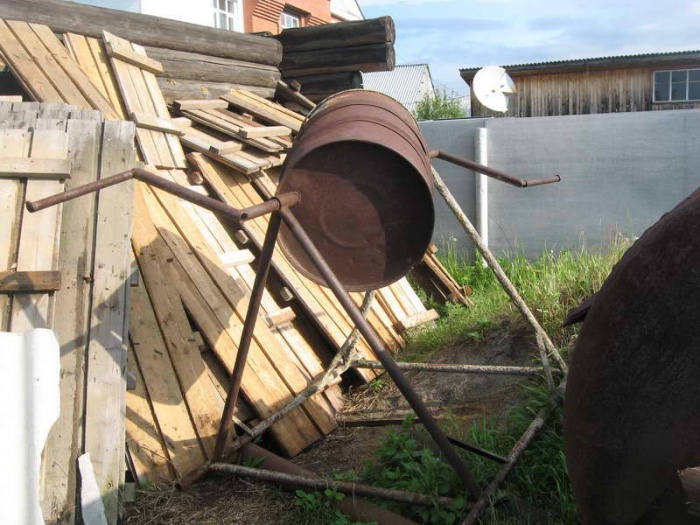

Ручная бетономешалка из бочки
Совет: После сборки бочки, следует проверить ее герметичность. Она должна быть максимальной. Самодельная бетономешалка из 200 литровой бочки , как и из любой другой емкости, хорошо будет работать с жидкими и текучими растворами. Немного хуже – с вязкими материалами.
Далее бочку необходимо установить на опору, высотой примерно 1 метр.
Для этого:
- Сваривается рама. К швеллеру длиной 1 метр приваривается основание длиной 50 см. Изготавливается два таких узла.
- Привариваются втулки с другого конца длинных швеллеров.
- Вставляется во втулки ось, привариваются большой толщины шайбы, которые будут играть роль стопорных колец, что предотвратит перемещение вала при приготовлении бетона.
- Приделывается руль или другой тип ручки для вращения барабана.
Бетономешалка с электроприводом
Привод для самодельной бетономешалки
Для изготовления конструкции с электроприводом, дополнительно необходимо приобрести и установить двигатель небольшой мощности. Для бочки в 200 литров достаточно 1 кВт.
При этом:
- На ось двигателя устанавливается небольшая звездочка.
- На ось трубы приваривается звездочка большего диаметра, чтобы уменьшить число оборотов конструкции.
- Соединение элементов выполняется цепной передачей.
- По желанию, передача вращения от двигателя к барабану может осуществляться ременной передачей, как на фото выше.
Чтобы более подробно познакомиться, как из бочки сделать бетономешалку, стоит посмотреть видео в этой статье.
Хитрости эксплуатации
Несмотря на то, что самодельная конструкция производит такую же работу, что и заводской вариант, эксплуатируется она немного иначе, для получения максимального комфорта.
Вот несколько полезных советов, которые позволят работать с приспособлением, изготовленным самостоятельно, легко и комфортно:
- Периодически узлы, в которых происходит трение сопрягаемых поверхностей, необходимо смазывать солидолом. Это втулки, оси колес, при их наличии. Это облегчит процесс получения раствора и уменьшит истирание поверхностей деталей.
- При желании сделать конструкцию мобильной, колеса можно использовать от строительной тачки или даже стиральной машинки.
- Увеличение угла наклона бадьи, облегчает работу с оборудованием. Наибольший угол наклона может быть 45°. При его увеличении смешивание компонентов будет хуже.
Наклонная конструкция бетономешалки
- При необходимости установки привода, двигатель можно использовать из стиральной машины. При этом, передаточное число на звездочках брать 1:8.
- Маховик стиральной машинки можно установить вместо руля.
- Для длительного хранения, бочку лучше смазать отработанным маслом.
Это краткое описание, как делается бетономешалка из бочки — видео урок поможет решить все возникшие вопросы по изготовлению, использованию и хранению изделия, изготовляемого самостоятельно.
чертежи бетоносмесителей с двигателем из стиральной машины и из бочек на 200 литров. Как сделать простую бетономешалку с ручным приводом?
Бетоносмеситель – хороший прибор для приготовления цементной смеси. Необходим в хозяйстве при строительных работах. Наличие бетономешалки намного облегчит жизнь при затянувшихся ремонтах. Покупать новый прибор не имеет смысла, ведь он может пригодиться только несколько раз в жизни, а стоит дорого, поэтому целесообразней сделать бетономешалку собственноручно.
Что следует учесть
Конечно, можно вооружиться лопатой и мешать смесь вручную, но тогда о качестве стяжки говорить не приходится. Использование смесителя для цемента имеет ряд преимуществ:
- скорость приготовления строительного материала;
- легкость выгрузки цементной смеси;
- большой объем приготовленного раствора;
- экономия энергии при заготовке строительных материалов.
Чтобы изготовить бетономешалку, придется перед этим раздобыть старую металлическую бочку. Лучше всего для этой цели подойдет емкость, изготовленная из стали.
Существуют варианты конструкций, где вместо металлических емкостей используют пластиковые бочки, но они чаще всего имеют маленький размер и не так удобны при эксплуатации.
Независимо от того, какой резервуар вы выберете для изготовления самодельного смесителя, он должен быть устойчивым, чтобы обеспечить максимальную безопасность того человека, который будет работать с прибором.
Инструменты и материалы
Нужно заранее позаботиться об инструментах, которые пригодятся в работе. Конечно, они будут варьироваться, в зависимости от сложности конструкции, но имейте под рукой такие приборы:
- болгарка с запасным кругом;
- сварочный аппарат с электродами;
- набор инструментов;
- паяльник;
- болты, гайки, саморезы, фланцы, прочие расходные материалы.
Это основные инструменты, которые могут пригодиться в работе по изготовлению бетоносмесителя из металлической бочки. Не забудьте подготовить и материалы. Главное – это емкость, лучше стальная или изготовленная из плотного металла.
Некоторые умудряются делать прибор из пластиковых резервуаров, но они не такие прочные и не очень удобные в эксплуатации.
Когда приступаете к поиску подходящей основы для изготовления бетономешалки, нужно особое внимание уделить размеру бочки. Опытные мастера рекомендуют остановить свой выбор на емкости 200 л. Она считается оптимальным вариантом для приготовления раствора, ведь цемент не будет в ней застаиваться.
Дальше найдите движущий вал; металл из которого будете варить каркас; подшипники; куски стали, что будут использоваться для изготовления лопастей или зубчатого венца, исполняющего роль миксера, а также двигатель (если планируется изготовление электрического прибора). Перечисленных выше материалов должно хватить для изготовления простых вариантов бетоносмесителей. Если на примете есть уже какой-нибудь вариант, нужно предварительно изучить чертеж и докупить все необходимое.
Технология изготовления
Изготовить бетоносмеситель самому в домашних условиях не сложно, достаточно серьезно подойти к процессу и соблюсти все этапы изготовления этого полезного в хозяйстве прибора. Бетономешалка из бочки своими руками – это наиболее простой и дешевый вариант обзавестись смесителем цемента в короткие сроки и без больших материальных затрат. Механический способ приготовления цемента очень долгий и трудоемкий, поэтому можно изготовить прибор, который оборудован ручкой (с ее помощью будет приводиться в движения барабан).
Принцип работы такого прибора очень прост. Под воздействием гравитации смесь в бочке падает и перемешивается, образуя строительный раствор. Есть несколько вариантов таких бетоносмесителей с ручным приводом. Для изготовления прибора понадобится стальная бочка любого размера, лучше, если она будет на 200 литров. На ней вырезают место для дверцы, из нее будет выпадать уже приготовленная смесь.
Отверстия не нужно делать очень большими, тогда дверные петли и засов, который вы придумаете, чтобы плотно закрывалась дверца, может не выдержать, и все вывалится посредине рабочего процесса.
Металлический каркас, на котором будет держаться барабан, можно сварить из шпал, арматуры или других материалов. Главное, чтобы он выдержал рабочую нагрузку. Количество ножек – на ваше усмотрение, их может быть и 2, и 4. Бочка вращается с помощью ручки. Описанный прибор наиболее простой и не подходит для приготовления раствора в больших количествах, для этой цели лучше изготовить бетоносмеситель с двигателем от стиральной машины.
Сделать бетономешалку с двигателем самому более затратно по времени, но сэкономит много сил в будущем при приготовлении растворов. Электрический двигатель сам по себе дорогой, поэтому новый прибор при изготовлении смесителей цемента в домашних условиях не используется. Для этой цели идеально подойдет мотор от советской стиральной машинки с вертикальной загрузкой. Такая техника была популярна в начале 90-х годов прошлого века. Вам пригодится не только мотор, но и само металлическое основание.
Сначала изготовим каркас по той же схеме, что делается для ручной бетономешалки. Дальше приступаем к баку машинки. Закройте слив и удалите активатор, а на его место установите вал с осью. В качестве миксера выступят самодельные лопасти из металла, которые привариваются на металлическое основание, а потом крепятся к внутренней части стиральной машинки. Готовый барабан приваривают к каркасу, а дальше подключают двигатель. Мотор располагают в задней части машинки, на углах просверливают отверстия, прикладывают к таким же отверстиям на моторе, а затем прикрепляют болтами. Сам двигатель соединяется с осью с помощью фланца. Между ними должно быть расстояние около 2 сантиметров.
Чертеж
Прежде чем начинать сборку самодельной бетономешалки, нужно найти подходящий чертеж. На схеме можно увидеть материалы, которые понадобятся в ходе монтажа, а также общий вид конечного прибора. Подробных размеров емкости, вала, уголков, как правило, на чертеже не указывается. Но в специализированной литературе к готовым чертежам и схемам можно найти подробное описание процесса соединения деталей.
Это немного облегчит изготовление бетономешалки, ведь в подробной инструкции к чертежу имеются цифровые ссылки на чертеж, и даже если человек не знает, как правильно называется та или иная деталь, ее можно легко найти на схеме.
Соблюдать все этапы создания прибора не имеет смысла, ведь у каждого мастера свои исходные материалы и уровень навыков, поэтому можно смело вносить разные коррективы в ходе работы, заменять детали и упрощать создание бетономешалки.
Основные этапы
Вариантов самодельных бетономешалок в свободном доступе множество, главное – выбрать подходящий для вас. Чертеж можно сделать самостоятельно или взять готовый. Когда первые приготовления сделаны, приступают к основным этапам изготовления бетоносмесителя.
Берут старую бочку, очищают ее от мусора, проверяют емкость на прочность и наличие дырок или трещин. Это нужно сделать, чтобы оценить возможность приготовления в ней цементной смеси. Известно, что раствор очень тяжелый, и ржавая бочка не выдержит регулярной нагрузки, поэтому лучше взять стальную, а не железную емкость.
Дальше отмеряют середину и вырезают люк на боковой поверхности бочки. Из этого отверстия будет проще доставать готовый раствор. Отверстие рекомендуют делать размером около 20-40 сантиметров, в зависимости от того, сколько смеси за один раз вы планируете приготовить.
После этого в готовое отверстие нужно прикрепить дверцу. Ее можно изготовить из листа стали или железа, которое было перед этим вырезано из емкости, используемой для приготовления смесителя. Чтобы самодельная дверца хорошо закрывалась, нужно по краям люка прикрепить резиновые уплотнители с помощью монтажного клея. Лист металла легко фиксируется двумя дверными петлями с одной стороны и задвижкой с другой. Если все сделать правильно, тогда цемент не вывалится из бочки преждевременно.
Когда барабан уже сделан, пора приступать к изготовлению каркаса. Не следует скупиться на хорошую арматуру, она должна выдержать не только стальную емкость, но и готовый цемент в бочке. Лучше сделать 4 ножки, соединенный между собой, на которых будет держаться бочка.
В движение барабан будет запускаться с помощью ручки, а вращение обеспечивает движущий вал, который крепится к уже подготовленной бочке. Его необходимо вставить внутрь, а чтобы это сделать, придется по бокам просверлить отверстия.
Уберечь себя при этой процедуре от лишних повреждений поможет монтаж фланцев с подшипниками в местах соединений. Их можно приобрести в любом строительном магазине, размер подбирайте под диаметр используемой оси.
В конце изготовленные элементы следует соединить между собой. Приводной вал должен быть расположен не прямо, а под углом 30 градусов. Бочку крепят на ранее сваренный каркас и хорошо фиксируют. Если надежность конструкции вызывает сомнения, тогда лучше ножки вкопать в землю. Не следует делать бетономешалку высокой, лучше если она будет ближе к земле. Это основные этапы изготовления бетоносмесителя ручного образца. В домашних условиях можно сделать и электрическую бетономешалку, но для этого понадобится больше материалов и навыков.
Увидеть бетономешалку с ручным приводом в действии вы можете в видео ниже.
виды агрегатов, сборка самодельной машины в домашних условиях
При строительстве дома или возведении хозяйственных построек используются цементные смеси. Если объем работы небольшой, то можно замесить раствор вручную. Но при монтаже бетонных площадок или строительстве каменного сарая лучше иметь специальные агрегаты. Вполне реально изготовить бетономешалку своими руками, если знать конструктивные особенности такого аппарата и принцип работы.
Разновидности бетономешалок
Все типы бетономешалок отличаются исключительно способом размешивания состава. Замес может осуществляться следующим образом:
- гравитационным — простое переворачивание компонентов;
- механическим — похож на предыдущий способ, но резервуар оснащен специальными лопастями, которые улучшают процесс вымешивания;
- вибрационным — в смесь погружен специальный вибрирующий элемент, в итоге раствор получается более качественным;
- комбинированным — этот вариант предполагает наличие сразу нескольких видов перемешивания в одной конструкции.
Гравитационные установки
Проще всего сделать своими руками ручную бетономешалку. Для производства требуются минимальные финансовые вложения и усилия. Хотя стоит отметить, что и качество произведенного сырья будет посредственное, и много раствора в нем не замешаешь. Несмотря на это, установка пользуется большой популярностью.
Процесс изготовления самодельной машины-бетономешалки гравитационного типа выглядит следующим образом:
- для начала необходимо сварить при помощи сварного аппарата опорную раму, на которой и будет крепиться бак для замеса;
- к конструкции приваривается ручка, с помощью которой можно будет вращать бачок;
- далее, устанавливают на раму емкость, а затем монтируют в ней дверку, в качестве бака можно использовать старую бочку, молочный бидон.
Принцип работы несложен, в бак закладывается сырье, после чего плотно закрывают крышку и начинают вращать его специальной ручкой. После того как все тщательно размешается, нужно опустить резервуар крышкой вниз и вылить цементный раствор в подготовленный поддон. Все до банальности просто.
Смесители механического типа
Специалисты советуют перед процессом изготовления самодельного агрегата подготовить чертежи. Бетономешалки своими руками сделать несложно, если действовать согласно инструкции. Смесители механического типа очень похожи на гравитационные агрегаты, главное различие у них находится внутри.
Бетонный раствор, вымешанный в таких машинах, получается более качественный, да и процесс отнимает гораздо меньше времени, чем в предыдущем варианте. Это объясняется наличием в аппарате специальных лопастей.
Такие устройства позволяют расположить емкость в любом удобном положении, даже под небольшим углом, а это, в свою очередь, дает возможность рациональнее использовать пространство бака. Как отмечают многие пользователи, такие агрегаты делают работу более простой и удобной.
Также стоит отметить, что резервуар для замеса, который монтируется под небольшим углом, не нуждается в герметичной крышке. А бетонный раствор вываливается очень просто: достаточно перевернуть бак.
Изготовление рабочей емкости
Можно построить своими руками ручную бетономешалку из бочки. Для этого необходимо приварить к внутренним стенкам специальные стальные лопасти, но расположить их под углом в 30−35 градусов. Притом их высота должны быть равной ¼ диаметра самой емкости. Можно смонтировать вращающиеся элементы немного иначе, но в таком случае лопасти привариваются к валу.
Для изготовления самого резервуара понадобится стальная тонкостенная труба со следующими размерами:
- длина — 1 м;
- толщина — 2,5−3,5 мм;
- диаметр — 800 мм.
Далее, с помощью стального круга нужно заварить одну сторону трубы, а с обратной стороны вырезать 5−6 полосок, которые необходимо подогнуть к центру и сварить между собой. В результате должен получиться металлический резервуар, внешне напоминающий грушу. Уже внутри емкости фиксируют стальные лопасти, а в самом центре с внешней стороны приваривается ось, на которой нужно будет потом установить приводной шкив.
В таком случае составные элементы менее подвержены изгибу, нежели уголки, да и весит такая конструкция гораздо меньше. Можно слегка модернизировать установку и закрепить на ней опорные колеса и специальную площадку, чтобы установить электрический двигатель.
Стандартная рама состоит из двух частей:
- опорная, за счет этой части удерживается вся установка;
- поворотная, на нее опирается рабочий бак.
Опорную и поворотную часть можно соединить между собой за счет коротких валов, которые закрепляются в подшипнике или втулке. Кроме этого, согласно схеме, можно к одному из валов дополнительно закрепить поперечную ручку, чтобы можно было наклонять раму и металлическую флягу.
Установка привода
Обустроить привод можно несколькими способами. Чаще всего монтируется электродвигатель, который соединяется с миксером через временную передачу. Еще один неплохой вариант — подсоединить механизм при помощи редуктора, но этот способ очень затратный, поэтому подходит не каждому. Для обустройства потребуется большое количество дополнительных частей.
Существует также возможность установить зубчатую передачу от двигателя. Обычно его подключают в боковой стороне бочки, в месте, где самый большой диаметр. Подобные самоделки в домашних условиях смонтировать достаточно сложно, так как необходимо знать технологические тонкости производства.
Вибрационные агрегаты
Аппараты вибрационного типа чаще всего используются в промышленном производстве для изготовления бетонного раствора в большом объеме. Их основное отличие в хорошем качестве произведенной смеси. Кроме этого, такие установки имеют простую конструкцию, поэтому смонтировать их своими руками очень легко.
Во время работы все заложенные компоненты постоянно вращаются, а жидкость для замеса добавляется постепенно, тем самым обеспечивая необходимую густоту раствора. После того как процесс завершен, в дне емкости открывается люк и готовый состав перемещается в поддон.
Вибрационная установка для вымешивания состоит из следующих деталей:
- Металлический корпус, в котором и осуществляется процедура размешивания сырья. Лучше всего для этого подбирать большие резервуары и бочки, желательно круглой формы и высокими стенками.
- На корпусе установлен специальный кронштейн, внутри которого находится перфоратор, мощностью не меньше 1,3−1,5 кВт. В обратном случае агрегат просто не будет справляться с задачей.
Собрать такой аппарат достаточно просто, так как он не имеет подвижных и вращающихся механизмов, поэтому нет необходимости монтировать раму и отдельно устанавливать привод. Главная задача — это надежно и устойчиво закрепить вибратор, он должен располагаться строго по центру емкости. Именно такая конструктивная особенность обеспечивает качественный и равномерный замес.
Сам процесс сборки осуществляется в следующей последовательности:
- в металлической бочке удаляется дно и крышка;
- из стального листа изготавливается усеченный конус, один диаметр которого должен быть немного больше, чем у емкости, а к меньшему диаметру требуется приварить открывающийся шибер;
- шибер легко смонтировать из уголков и пластинки из стали, к которой приделана ручка;
- в самом конце конус приваривается к металлическому баку;
- теперь остается установить изготовленный бачок на опорную раму, и агрегат считается готовым.
Ничего сложного в производстве самодельной бетономешалки нет. Главное условие — действовать последовательно и согласно инструкции, а также соблюдать меры предосторожности, так как во время изготовления аппарата применяются сварочные работы.
.
как сделать из бочки бетономешалку своими руками
Многие не знают, как сделать бетономешалку своими руками . Способов изготовления такого агрегата может быть несколько. Самым сложным вариантом является конструкция, в которой имеется самодельный электродвигатель. Для ее создания могут быть использованы подручные средства.
Из чего можно изготовить бетономешалку
Чтобы поправить фундамент дачного домика, залить цементом дорожки, изготовить забор на опорах, обязательно потребуется бетономешалка. Применение промышленной модели не является обязательным, так как это приведет к большим затратам. В данном случае удачным решением будет самостоятельное создание бетономешалки. Для такого агрегата не потребуются большие финансовые вложения.
Изделие, которое планируется изготовить в домашних условиях , должно отвечать следующим требованиям:
- безопасность в использовании;
- низкие затраты на эксплуатацию;
- простота в применении.
Существует множество методов изготовления агрегатов, приспособленных для создания бетонного раствора. Наиболее удобную бетономешалку можно сделать из обычного бидона для молока, кастрюли больших размеров и т.п. Чертежи таких конструкций достаточно просты, а процесс создания еще проще:
- емкость приваривается к оси;
- просовывается палка либо небольшой отрезок трубы через отверстие в крышке;
- крышка притягивается к ручкам.
Чтобы сделать более удобную бетономешалку самостоятельно , потребуется применять схемы с чертежами, которые должны делаться заранее.
Как своими руками изготовить бетономешалку
Многие считают, что небольшой объем смеси достаточно перемешать самому обычным способом при помощи лопаты. Но в итоге выходит смесь очень низкого качества, поскольку перемешивать цементный раствор лопатой в корыте достаточно трудно. Этот процесс требует приложения больших усилий.
Испытание такой физической нагрузки под силу далеко не всем, поэтому легче создать бетономешалку из бочки , чтобы установить ее на свой рабочий участок. Если замешивать раствор в огромном количестве, то в конечном итоге весь состав перед использованием окажется сухим. Смесь начнет терять воду быстрее, чем ее можно будет успеть перемешать до нужной консистенции.
Свойства бетонного раствора, который замешивается с помощью дрели со специальной насадкой, тоже могут оказаться не теми, чтобы соответствовать всем требованиям. Это объясняется тем, что после применения дрели для создания раствора в нем остаются комки песка различных размеров.
Выделяют 3 способа, которые применяются для создания бетонного раствора с использованием бетономешалки:
- Гравитационный.
- Вибрационный.
- Механический.
Насадка дрели должна не только вращаться, инструмент следует передвигать по кругу, а также вперед и назад. Нередко он выходит из строя из-за большого напряжения. Чтобы выяснить принцип действия бетономешалки из бочки, изготавливаемой для выполнения малых объемов работ, следует изучить весь процесс замешивания бетонной смеси.
Как сделать бетономешалку самому
В промышленности гравитационный способ не используется, так как получаемый цементный состав имеет низкое качество. Гравитационное смешивание приводит к тому, что вся емкость переваливается, а сами составляющие «шлепаются» друг на друга. В итоге они перемешиваются в однородный состав.
Вибрационный способ считается самым надежным методом производства бетона в промышленных условиях. Перемешивание цементного состава происходит с помощью вибромиксера, который предусмотрен в зафиксированной емкости. Этот способ позволяет изготовить качественный цементный раствор.
Механический способ, применяемый одновременно с гравитационным методом, предполагает вращение миксера в неподвижной бадье, имеющей выступы изнутри, что усиливает процесс перемешивания раствора путем вращения.
Способ создания бетономешалки своими руками
Перед тем как приступить к изготовлению агрегата своими руками, следует подобрать емкость необходимого размера. Идеальным вариантом будет использование для этого железных бочек, которые способны вместить не менее 200 л. Этот объем считается хорошим для замешивания нужного количества бетона за 1 раз.
Баками из пластика в качестве материалов для создания агрегата лучше не пользоваться. Такой вид бетономешалки не будет служить длительное время. Изготовить качественный вариант позволит небольшая бочка. Если крышка не предусмотрена, то ее потребуется приварить, вырезав деталь из листа металла, после чего на дно и крышку бочки необходимо прикрепить фланцы, имеющие подшипники.
В боковой стороне емкости вырезается специальный люк, через который можно будет засыпать все составляющие раствора. Данное отверстие следует проделать ближе к тому торцу бочки, который при работе с агрегатом будет расположен ниже. Вырезанная из бочки деталь должна использоваться в качестве крышки люка. Для ее закрепления применяется шарнир и какое-нибудь запорное устройство.
Чтобы цементный состав перемешивался лучше, на внутренние стены емкости необходимо приварить лопасти под углом 30-40º. Для правильного расчета угла наклона в процессе смешивания следует учитывать, что бетонный раствор должен «выталкиваться» наружу. Вместе с тем лопасти можно укрепить не только на стенах, но и на вале агрегата.
Если не удастся отыскать наиболее подходящую емкость, ее можно сделать своими руками. Для этого необходимо подготовить различные инструменты:
- металл листовой шириной 1,5-2 мм;
- аппарат для сварки;
- молоток либо киянку;
- вальцы.
Перед тем как начать резать металл, следует приготовить чертежи с указанием нужных размеров. Схемасоздания корпуса бетономешалки предполагает наличие всех элементов будущей конструкции:
- Центральная круглая секция — 1 шт.
- Дно емкости — 1 шт.
- Усеченные конусы — 2 шт.
Последние элементы в списке необходимы для устройства нижней и высшей части конструкции. Для загибания в кольца деталей, разрезанных по разметке, используются вальцы. Когда все детали тщательно подогнаны, швы можно накрепко сварить.
Как сделать установку основания агрегата
Основание бетономешалки, сделанной своими руками, обычно является устойчивым, иначе конструкция способна переворачиваться в процессе эксплуатации. Если загружать в нее бетон в больших количествах не планируется, то остов будет лучше изготовить из бруса квадратной формой и размером сечения 10х10 (15х15) см. Чтоб основание устройства не пострадало от вибрации, необходимо воспользоваться следующими способами соединения:
- «В полдерева».
- «В шип».
После сборки всей конструкции следует проверить прочность соединений, которые были проклеены, а также применить шурупы для большей надежности. Если сделанный агрегат планируется использовать длительное время, следует выбрать раму, которую необходимо сварить из железного уголка размером не меньше, чем 45х45 мм. Для этой цели подходит и швеллер.
Если бытовой сварочный аппарат не был приобретен ранее, рама укрепляется заклепками либо гайками с болтами. При необходимости основание оснащается колесами. При этом потребуется ось, не имеющая подшипников. Если есть возможность, можно просто крутить бетономешалку. Собирая основание, нужно непременно позаботиться о наличии ручек, с помощью которых агрегат будет легко переместить с одного места на другое.
Осуществляя сборку рамы, следует предусмотреть и подготовить специальное место, где будет находиться двигатель. Понадобится противовес, который не позволит опрокинуться агрегату в случае выгрузки из него раствора. Если потребуется выгружать бетон лопатой, то в данном случае противовес не нужен. Такие моменты необходимо предусматривать при создании чертежа конструкции бетономешалки.
Как установить мотор своими руками
Для качественной работы бетономешалки потребуется подобрать однофазовый двигатель, имеющий скорость вращения вала менее 40 об/мин. Мастера, самостоятельно создающие бетономешалки, рекомендуют использовать электродвигатель из стиральной машины , которая уже изношена. Двигатели этих устройств могут работать долгое время без перегревания. Узнать, как осуществить монтаж двигателя для бетономешалки, поможет видео.
Определяясь с выбором двигателя, следует учитывать, что бетоносмеситель должен вращаться со скоростью 20-30 об/мин. С этой целью используются различные виды редукторов, но наиболее подходящими приспособлениями являются шкив и приводной ремень.
Если стиральной машины, вышедшей из строя, в хозяйстве нет, можно установить двигатель от мопеда, работающего на бензине. Для такого мотора не требуется электропитание, он крепится к корпусу бетономешалки с помощью болтов. Основанием для крепления должны выступать кронштейн или рама, которые приварены к корпусу редуктора.
Привести в действие самодельную бетономешалку следует через ручное управление. Это мобильное устройство можно с легкостью переносить. Чтобы обеспечить максимальную устойчивость агрегата, его необходимо вкопать в землю под углом 30º.
из бочки, принудительная, чертежи, конструкции
У любого, кто хотя бы ставил забор на столбиках, возникал вопрос: как сделать бетономешалку своими руками? Уж больно канительное и утомительное это дело – лопатить раствор в ведре или корыте. А если нужно сформировать стяжку пола, то руками и вовсе не получится: «сухой», очень вязкий раствор начнет схватываться, прежде чем его «наколотишь» до нужной однородности. Покупать же заводскую, особенно если строишь нерегулярно – накладно, техника не из дешевых. Аренда тоже обойдется немало: бетонные работы часок-другой не продолжаются, и нужно давать залог в размере полной стоимости новой.
Между тем самодельная бетономешалка – не бог весть что за устройство, и для мелких работ, включая заливку фундамента дачного домика, ее вполне можно изготовить самостоятельно. Затраты времени с лихвой окупятся ускорением замесов и повышением качества работы в целом: следующая порция готового бетона успеет приготовиться и будет залита прежде, чем в предыдущей произойдут необратимые изменения, снижающие прочность монолита.
А почему нельзя дрелью?
Почти каждый хотя бы раз видел, как замешивают раствор в ведре дрелью с насадкой-миксером. Казалось бы, вот оно – решение! Притянул дрель с миксером хомутом к кронштейну, и – знай, меняй ведро за ведром.
Во-первых, дрель не рассчитана на длительную работу и в таком режиме долго не протянет. Но не это главное препятствие. Любой, кто замешивал раствор подобным образом, знает: инструмент при замешивании нужно водить туда-сюда и по кругу. Иначе, вываливая раствор, увидишь комки песка, а это недопустимый брак. Поэтому механическое принудительное замешивание в неподвижной бадье не применяется и в промышленных условиях – механизм перемещения миксера выходит сложным, дорогим и ненадежным.
Как работают бетономешалки
Раз уж пошла речь о способах замешивания, не мешает разобраться, как вообще работает бетономешалка. И для полного понимания дальнейшего тоже полезно будет.
В основном используются четыре способа замешивания цементно-песчаного строительного раствора:
- гравитационный;
- принудительный механический;
- принудительный вибрационный;
- комбинированный гравитационно-механический.
При гравитационном замешивании емкость с компонентами раствора переваливается, раствор плюхается сам на себя и при этом перемешивается. Большого объема так не замесишь, качество готового бетона выходит лишь удовлетворительное, поэтому в промышленности такой способ не применяется. Но для себя можно быстро и просто сделать вполне приличную гравитационную бетономешалку, см. далее.
При вибрационном замешивании бадья остается неподвижной, а миксер-замешиватель возбуждает в массе исходной смеси волны сжатия, очень хорошо перемешивающие и уплотняющие раствор. Недостаток способа – большие энергозатраты: на 20 л раствора необходим привод замешивателя-вибратора в 1,3 кВт. Но качество бетона выходит исключительное, поэтому виброзамес применяется для особо ответственных конструкций: плотин ГЭС и т.п. В таком случае ради экономии энергии предварительно замешанный раствор заливают в опалубку и уже на месте «доводят» вибраторами. Но небольшую вибромешалку можно изготовить и самому, далее будет сказано и об этом.
Принудительное механическое замешивание в чистом виде не применяется; почему – сказано выше. В подавляющем большинстве случаев механическое замешивание совмещают с гравитационным: в горизонтальной или наклонной бадье вращается миксер, или вращается сама бадья с выступами внутри. Подобного рода бетономешалку вполне возможно изготовить самостоятельно, причем гораздо быстрее и проще, чем кажется на первый взгляд. Чертежи, если нужно – к вашим услугам по ссылке, а здесь мы рассмотрим принципы работы и особенности различных конструкций.
Проще не бывает
Простейшая ручная бетономешалка
Взгляните на рисунок. Это и есть простейшая гравитационная бетономешалка. В ней можно замешивать даже сухой раствор на стяжку: труба-ось будет рассекать раствор при переваливании, так что в этой машине имеет место и некоторое принудительное замешивание. И штукенцию сию можно еще более упростить и удешевить до того, что мастер-любитель средней руки, владеющий азами сварочных работ, сможет изготовить такую буквально часа за полтора-два.
Дырявить довольно дорогой молочный бидон нет надобности: подойдет и прохудившаяся выварка. Свищ или трещину завариваем, а крышку закрепляем так: в ручку крышки продеваем обрезок трубы или просто палку и туго-натуго притягиваем к ручкам бадьи веревкой или толстым резиновым шнуром; пойдет рваный для крепления грузов к верхнему багажнику автомобиля.
Точеные цапфы для крепления бадьи к оси тоже не нужны: выварку просто привариваем, а для алюминия привариваем к оси пару подходящих кусков металла – прутка, полосы 6-8 мм толщиной, и крепим к ним бадью болтами. А без муфт из кусков трубы, не говоря уже о подшипниковых, можно вовсе обойтись: в стойках станины вырезаем сваркой U-образные углубления, ось в них будет просто лежать. Вращаться будет со скрипом и дерганьем, но замесит исправно.
Недостаток у подобной мешалки один: вращать тяжеловато, и замес длится от 5 до 15 мин. в зависимости от вязкости раствора. Но производительность труда по сравнению с ведром и лопатой возрастает не менее чем втрое, и качество бетона для самостоятельной стройки такая вот простая ручная бетономешалка дает вполне приемлемое.
Принудительный замес: детали и узлы
Правильная конструкция бадьи самодельной бетономешалки
Описанная выше конструкция позволяет достаточно быстро и с приемлемым качеством залить фундамент под дачный домик или сарай. Если же вы затеваете строительство покапитальнее, вам потребуется принудительная бетономешалка. Они также доступны для самостоятельного изготовления, есть конструкции попроще и посложнее. Рассмотрим для начала отдельные узлы.
Бадья
Цилиндрическая бадья для механической или комбинированной мешалки – это, вообще говоря, нехорошо. Раствор в углах не перемешается как следует, или придется очень долго вращать, напрягаясь или расходуя электроэнергию. Исключение – бетономешалка с вращающейся горизонтальной бадьей и гребенчатыми миксерами, описанная ниже.
Бадью из бочки, самую доступную, следует хоть немного скруглить: надрезать сваркой и переварить в «яйцо» или «грушу», как показано на рисунке. Для небольших порций раствора отличная бадья получается из двух тазиков; оцинкованных или эмалированных – все равно. Если мешалка применяется от случая к случаю, пойдут и пластмассовые, скрепленные по ободу изогнутой корытцем металлической лентой, стянутой болтом. Днище одного из тазиков вырезается, и такая бадья может быть только наклоняемой: боковой выгруз устроить невозможно.
Горловину наклоняемой бадьи с верхним выгрузом необходимо в любом случае подкрепить поперечной планкой; лучше – двумя, вваренными накрест.
Привод

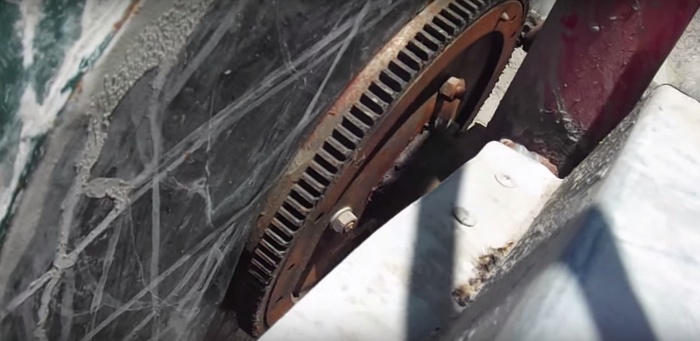

Зубчатый венец, используемый в мешалках заводского изготовления, дорог и самостоятельно его не сделаешь: нужно специальное оборудование. Для полноценной замены нужны следующие детали:
- Маховик от автомобильного двигателя, подойдет старый от любой легковушки.
- Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
- Ступица колеса от того же автомобиля.

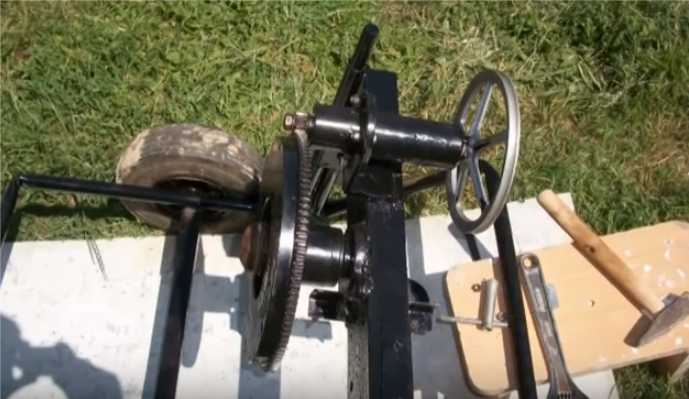

Как выглядит такой привод в сборе, видно на рисунке справа. Ось, на которой вращается маховик и бадья вместе с ним, коренным концом входит в муфту с шарикоподшипником качения №208, находящуюся внутри ступицы.
Это один вариант; второй – приварить ступицу к маховику, а к ступице болтами прикрепить за днище бадью. В таком случае подшипниковая муфта крепится к маховику, и нужна вторая муфта на подкреплении горловины бадьи. На подшипник верхней муфты при наклоняемой бадье с верхним выгрузом все время будет попадать раствор, поэтому такое решение оправдано лишь при горизонтальной бадье с боковым выгрузом и глухими днищами.
Если найдется механический редуктор с нужным передаточным отношением, отлично – достаточно подсоединить его к оси. Для наклонной бадьи предпочтительнее прямой редуктор; для горизонтальной – угловой, но тут уж дело мастера боится, смотрите сами, как вам удобнее будет.
Скорость вращения бадьи – 30-50 об/мин. При большей скорости раствор начнет разбрызгиваться, а при меньшей плохо перемешается. Для обеспечения нужной скорости зубчатую передачу при необходимости дополняют ременной, как показано на том же рисунке.
Мощность двигателя берут из расчета 20 Вт/л для наклонной вращающейся бадьи, 15 Вт/л для горизонтальной вращающейся и 12 Вт/л для неподвижной бадьи и миксера, вращающегося на оси. Указанная мощность – минимальная; большая, разумеется, не повредит. Объем относится к объему раствора обычной вязкости, а не всему объему бадьи. То есть, если у вас есть движок на 1,2 кВт, то в бадью из 200 л бочки можно будет загружать всего 60 л раствора обычного, и 45 л сухого на стяжку. Поэтому при выборе посудины для бадьи за объемом гнаться не следует, нужно прежде определиться с мотором и идти от него.
Миксер
Конструкция миксера для самодельной мешалки особого значения не имеет. Его конструкция важна для промышленных мешалок большого объема. А вот расположение имеет значение.
В самодельных мешалках, особенно с бадьей из бочки, миксер лучше приваривать к оси: знакопеременные нагрузки на тонкостенный сосуд не пойдут на пользу его долговечности. Исключение – во всем, кроме сложности изготовления, отличный гребенчатый миксер.
Конструкции самодельных бетономешалок
Простая механическая
Бетономешалка открытого типа
Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.
Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.
Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.
Видео: горизонтальная растворомешалка из бочки
Комбинированная горизонтальная с гребенками
Бетономешалка с гребенчатым иксером
Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.
Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.
Конструкция бетономешалки с наклоняемой бадьей
«Настоящая электрическая»
Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:
- Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
- Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
- Лучший миксер для такой мешалки – рамного типа, приваренный к оси.
Видео: самодельная “элеткромешалка” на 180 литров
Вибрационная
Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.
Типичные ошибки следующие:
Конструкция вибрационной бетономешалки
- Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
- Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
- Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
- Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.
При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.
Вывод
Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.
Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”
***
© 2012-2020 Вопрос-Ремонт.ру
Загрузка…что еще почитать:
Вывести все материалы с меткой:Бетономешалка своими руками из бочки + видео
Строить что-то своими руками – занятие, которое не только приносит пользу, но и поднимает самооценку. Такие работы никак не обходятся без бетонных растворов. На их приготовление может уйти довольно много времени, особенно если речь идет о заливке дорожек или площадок. Покупать для своих нужд большую бетономешалку для раствора в некоторых случаях не имеет смысла. Но вот самодельная бетономешалка из бочки будет отличным решением. Она сэкономит средства и позволит рационально использовать комплектующие, которые есть в хозяйстве. Какие есть способы изготовления такого прибора и схемы сборки будут обсуждаться в этой статье.
Почему бетономешалка
При мысли о бетономешалке для раствора, возможно, возникает вопрос, о том, зачем усложнять себе жизнь и не воспользоваться дрелью или миксером. Это довольно резонное замечание. Но стоит учесть, для каких целей изначально разрабатывались эти инструменты. Дрели используются для перемешивания небольшого количества раствора невысокой вязкости. При длительном задействовании с легкостью выйдут из строя обмотки ротора или статора. Дрель подходит для сверления отверстий в металле, древесине, пластике и бетоне. Таковая ее первостепенная задача.
Строительный миксер действительно может помочь в решении задачи по приготовлению раствора. Хотя этот инструмент и разрабатывался для этих целей, но он больше приспособлен к работе с клеевыми составами и цементно-песчаными смесями малых и средних объемов. Если задачей будет приготовить бетон с наполнителем из щебня или другого камня, тогда можно повредить как сами лопасти, так и двигатель. Все это говорит о необходимости более мощного изделия, которое легко справится с заявленными задачами.
Принцип функционирования
Наиболее привычной является вращающаяся бетономешалка для раствора, но на самом деле, это не единственный вид. Всего есть три принципа смешивания, которые применяются в бетономешалках:
- самостоятельный или гравитационный;
- воздействием виброволн;
- механическое.
Первый тип замешивания раствора представляет собой самый простой и редко применяется в промышленности. Он чем-то напоминает перекидывание раствора лопатой. Но происходит это внутри емкости. Емкость бетономешалки для раствора вращается перпендикулярно земле. Под действием силы тяжести бетон падает со стенок и перемешивается. Приготовить большое количество раствора таким способом не получится, т. к. это довольно трудоемкая задача.
Второй метод приготовления раствора является самым качественным. Он подразумевает наличие двигателя, который создает вибрационные волны в растворе. Сама емкость, в которой находятся компоненты раствора не двигается. Хотя такая бетономешалка для раствора обеспечивает отличный результат, но хорошая сумма уйдет на оплату электричества. Происходит это в силу необходимости очень мощного мотора. Механический способ замешивания именно тот, что используется в большинстве доступных бетономешалок. Он объединяет в себе гравитационный метод с миксерными лопастями.
Что можно использовать
Самодельная бетономешалка для приготовления раствора дает возможность задействовать различные компоненты, которые уже давно пылятся на чердаке или заднем дворе. Металлические трубы или уголок подойдут для каркаса. Большие колеса от старой тачки также будут задействованы в бетономешалке. Своими руками легко собрать бетономешалку для раствора из пластиковой или металлической бочки. Последнюю можно купить на станции технического обслуживания, где в них хранятся большие объемы масла. По чертежу также легко собрать бетономешалку из алюминиевого бидона, который прохудился или просто уже не используется. Несколько вариантов будет рассмотрено ниже. Приведенные инструкции и чертежи необязательно использовать, как пошаговое руководство, отыскивая точно такие компоненты. Они могут служить основой для собственного проекта.
У самодельной бетономешалки для раствора есть некоторые плюсы в сравнении с заводской:
- пригодность к ремонту и доступность деталей;
- простота хранения;
- сравнительно меньшая стоимость;
- легко сконструировать то, что необходимо по потребности.
Если конструкция бетономешалки для раствора буде собрана из подручных средств, тогда не возникнет с поиском компонентов, если что-то выйдет из строя. Для ремонта бетономешалки для раствора не придется нанимать специалистов. То, что собрал, сможешь и обслуживать без посторонней помощи. Докупить, возможно, придется мизерный процент запчастей для бетономешалки, а это значит, что затраты будут невысокими по сравнению с заводской бетономешалкой. Есть возможность подбора параметров бетономешалки для раствора под конкретный собственный объект.
Бетономешалка без двигателя
Это самый простой и доступный вариант, который сможет соорудить практически любой мастер в домашних условиях. Такая бетономешалка для раствора отлично подойдет для тех случаев, когда требуется среднее количество раствора, а также на площадке отсутствует электричество. Для сборки такой бетономешалки понадобится:
- сварочный аппарат;
- дюймовая труба;
- разметочный инструмент;
- металлический стержень для оси;
- болгарка;
- бидон на 40 литров;
- подшипники.
Первым делом необходимо соорудить базу или каркас для будущей бетономешалки. Для этих целей с помощью болгарки отрезается шесть частей с длиной в 1 м. Из них с помощью сварочного аппарата собираются два равнобедренных треугольника. В верхнем углу между планками приваривается две металлические муфты. Они подбираются такого диаметра, чтобы в них легко могли быть вставлены 2 подшипника. Нижние углы двух треугольников соединяются перемычками, дополнительно можно установить еще две перемычки между треугольниками. Таким образом получится монолитная конструкция, которая обеспечит устойчивость вращающемуся бидону.
Чтобы бетономешалка для раствора не требовала титанических усилий при ее вращении, необходимо уравновесить бидон. Для этих целей можно использовать поместить ее боковой стенкой на тонкую стенку и попытаться найти центр тяжести, при котором ее не будет перевешивать в одну или другую сторону. Это точку необходимо отметить. В стенках сверлится два отверстия. Они должны располагаться друг напротив друга. Их диаметр должен быть на 1 мм больше диаметра арматуры, которая используется в качестве оси. Чтобы закрепить металлический стержень в алюминиевом бидоне, можно использовать фланцы. Собираются они также самостоятельно.
Для них понадобится два небольших отрезка трубы. Ее внутренний диаметр должен быть чуть больше диаметра оси. Также необходимы два небольших кругляшка листового металла. Отрезки трубы привариваются к кругляшкам по центру. В кругляшках сверлиться отверстие, чтобы арматура могла пройти насквозь. Отверстия с диаметром в 4,8 мм сверлятся по всему периметру окружности кругляшка. Они необходимы для фиксации фланца к бидону. Кругляшкам необходимо придать небольшой изгиб, чтобы они плотно прилегали к бидону.
Процесс сборки бетономешалки прост. Каркас уже готов. Подшипники вставляются на свое место в муфты. На конце арматуры для оси делается изгиб для рукоятки. Фланцы с помощью болтов или металлических заклепок фиксируются на бидоне. Рукоятка продевается сквозь первый подшипник, бидон и второй подшипник. Бидон выставляется посередине. Патрубки фланцев привариваются к осевой арматуре. Чтобы ось не выскальзывала по обе стороны от подшипников делаются стопоры. Схематический чертеж готовой бетономешалки для раствора приведен на иллюстрации ниже.
Приготовление раствора в такой конструкции не вызывает никаких трудностей. Достаточно закинуть все составляющие для раствора без воды и перекрутить их несколько раз. После этого в раствор добавляется необходимое количество воды и делается финишное замешивание. Дополнительно такую конструкцию для замешивания раствора можно снабдить колесами от старого трехколесного велосипеда, чтобы ее было легче транспортировать. Работу такого бетоносмесителя можно оценить на видео:
Подобную конструкцию можно бетономешалки для раствора можно соорудить из бочки. Придется немного увеличить габариты рамы. Стержень для удержания бочки должен проходить по диагонали. Тогда будет обеспечиваться достаточное смещение раствора для смешивания составляющих.
Чтобы было проще наглядно представить, как должна выглядеть такая бетономешалка для приготовления смеси, ниже размещена схема. На ней нет размеров, т. к. подбираются они индивидуально. Все компоненты четко обозначены, что поможет при сборке. На чертеже немного отличается рама для бетономешалки. Она выполнена в форме прямоугольников с дополнительной перемычкой. Благодаря такому решению прибор для приготовления смеси получается более устойчивым.
Бетономешалка с приводом
Бетономешалка должна максимально автоматизировать процесс по приготовлению раствора. Именно поэтому стоит подумать о том, как собрать конструкцию с использованием электрического привода. Легко сделать бетономешалку из бочки на 200 литров своими руками. Для работы понадобится:
- труба для каркаса дюймовая;
- двигатель от стиральной машины или старого насоса;
- бочка на 200 литров;
- кнопка включения;
- клиновидный ремень;
- шкивы от стиральной машины большой и маленький;
- пара шестеренок от стартера.

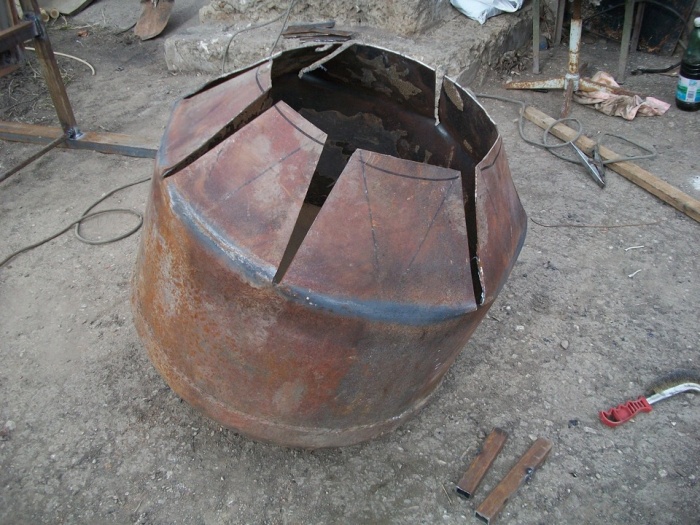

Чтобы раствор не выпадал из бочки, ее верхушку необходимо уменьшить в диаметре. Для этого через каждые 15 см делается надрез глубиной в 20 см по форме небольшого треугольника. После этого все лопасти загибаются к середине и провариваются.

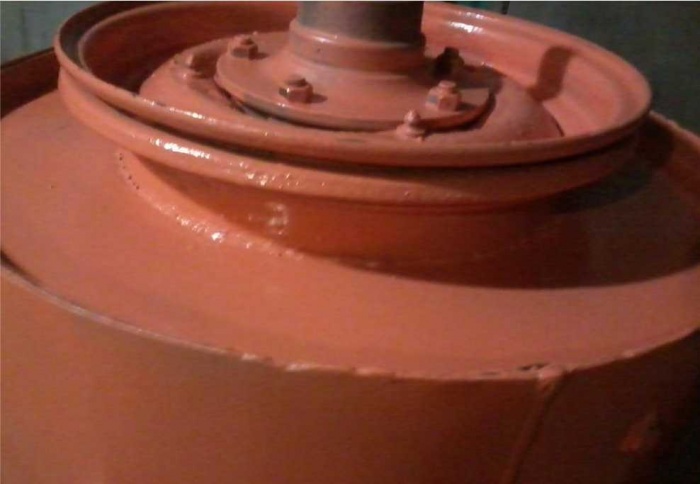

Большая шестеренка от стартера прикладывается ко дну и делается необходимая разметка, чтобы потом ее можно было закрепить.
Из трубы или уголка собирается рама, которая будет удерживать бочку. Сделать ее можно по образцу, который приведен на фото ниже. Два отрезка трубы просто загибаются под углом в 90 градусов и усиливаются небольшим отрезком листового металла. На нижнюю часть монтируется ось для колес. На перекладине, которая будет удерживать бочку приваривается шкив, на который впоследствии будет закреплена большая шестеренка.
Следующим шагом будет монтаж патрубка с подшипниками, в который устанавливается второй шкив с меньшей шестеренкой. Расстояние необходимо рассчитать таким образом, чтобы шестеренки бетономешалки легко взаимодействовали между собой. Колеса можно использовать от старой тачки или даже от жигуля. Но тогда дополнительно понадобятся ступицы, которые можно найти на разборке.
В нижней части рамы под шестеренками закрепляется двигатель от стиральной машины. Также делается подключение электрической части. В качестве выключателя можно использовать обычный пускатель на 6 ампер.
В последнюю очередь на свое место монтируется бочка, что завершает всю конструкцию. Чтобы в процессе приготовления смеси под весом не согнулся шкив, необходимо сделать два страхующих колеса, которые смогут поддерживать бочку спереди. На иллюстрации видно, каким образом их можно зафиксировать.
Есть еще одни способ изготовить бетономешалку из бочки на 200 литров. В конструкции такого агрегата для приготовления смеси будет отличаться узел, благодаря которому происходит передача вращения от двигателя к емкости. Для сборки такого варианта для приготовления раствора понадобится ненужный автомобильный диск. Вся внутренняя часть вырезается, чтобы остались только две внешние с бортиками. К ним закрепляется ступица, которая связывает их вместе. После этого получившийся узел через резиновые прокладки крепится к бочке бетономешалки.
Вращение будет передаваться от двигателя к меньшему шкиву через ремень. На меньший шкив закрепляется колесо с меньшим диаметром и от него через ремень идет вращение на закрепленный диск.

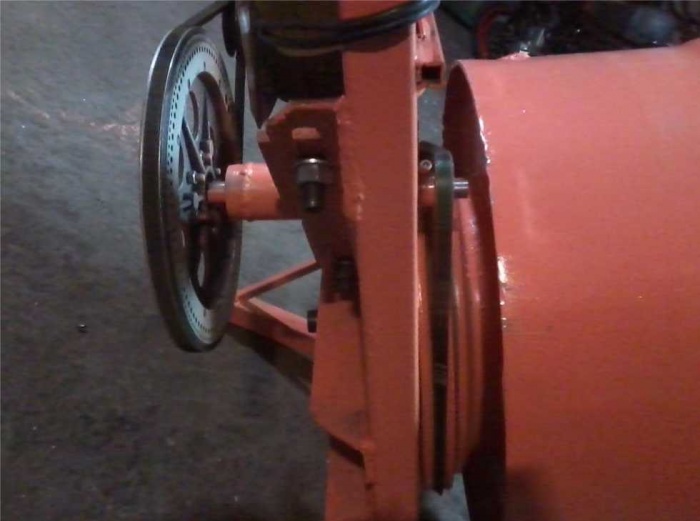

Вот так эта конструкция выглядит сзади. Можно заметить каким образом закреплены основные узлы на бетономешалке. Двигатель и шкивы должны быть подогнаны таким образом, чтобы ремни двигались прямо без перекосов, т. к. они попросту слетят.
В качестве пускателя для бетономешалки можно использовать обычный автомат, но интереснее задействовать блок от старой стиральной машинки. В нем есть таймер по времени. Запустив его, можно спокойно заниматься другими подготовительными работами. Как только бетономешалка остановилась, можно использовать раствор. Важно помнить, что раствор нельзя оставлять на длительный срок, т. к. вода из него может испариться или сам раствор усядется и потеряет свою вязкость.
Обратите внимание! Отличные бетономешалки получаются из бочек, которые изготовлены из нержавеющей стали. Они более выносливы и нейтральны к компонентам раствора. Правда, вес такой бетономешалки будет несколько выше.
Постарайтесь в чертеже для сборки бетономешалки для раствора предусмотреть возможность изменения угла положения бочки. Для этого основу, на которой будет держаться бак, потребуется закрепить на двух подшипниках и сделать подвижной. Другим вариантом будет реализация упора в передней части бетономешалки. При наличии такого механизма высыпать раствор из бетономешалки будет намного проще и сделать это будет легко непосредственно по месту использования раствора. Видео работы бетономешалки, которая была сделана из бочки своими руками можно посмотреть ниже:
Совет! Бетономешалку для раствора своими руками можно сделать не только из металлической, но и из пластиковой бочки. Для этого понадобится подобрать бочку с толстыми стенками, а также усилить верхнюю часть с помощью металлической пластины, которая будет закреплена кольцом. Количество раствора, который можно будет приготовить зараз сравнительно меньше, чем в металлической бетономешалке, но эффективность не уступает.
Заключение
Как видно, если проявить немного смекалки и посмотреть, что есть в закромах, то можно собрать собственную бетономешалку практически без затрат средств. Правильно собранная бетономешалка не уступит заводской в производительности. К тому же ее не потребуется отправлять на гарантийный ремонт, а все можно будет исправить самостоятельно.
самодельный бетоносмеситель из стиральной машины. Как сделать ее из бочки по чертежам самому в домашних условиях?
Работы по строительству зданий и других сооружений зачастую связаны с использованием бетонной смеси. Замешивание раствора посредством лопаты при больших масштабах нецелесообразно. Удобнее в данной ситуации использовать бетономешалку, которую можно купить в специализированном магазине или сделать собственными руками. Самодельная бетономешалка – отличная альтернатива покупному агрегату с меньшими денежными затратами.
Чертежи и варианты конструкций
Популярный вариант – механическая бетономешалка, которая отличается значительным объемом. Привод в этом случае может быть ручного или электрического действия. Чтобы выгрузить бетон, потребуется наклонить бадью в сторону. Для всех конструкций, имеющих форму цилиндра, присущ главный недостаток – плохое вымешивание смеси по углам. Также при скорости в 35 оборотов в минуту смесь разбрызгивается. Но эту проблему можно устранить, наварив на бочку ее отрезанную часть обратно и просверлив небольшой люк.
Такой агрегат способен замешать простой раствор примерно за пять минут, сухую смесь – до 12 минут.
Второй вариант – комбинированный агрегат горизонтального типа, имеющий гребенки. Тоже бывает двух разновидностей: ручной и электрический. Основное достоинство – однородное смешивание бетона, а также хорошая скорость и качество. Агрегат изготавливают из бочки, например, на 500 литров, а по качеству он не уступает современным моделям. Скорость смешивания зависит не от времени, а от числа оборотов. Для приготовления бетонной смеси необходимо сделать всего 3–4 оборота. Из недостатков – сложность конструкции. Чтобы изготовить вручную, потребуется немалое количество вспомогательных элементов. При устройстве разгрузочного люка важно использовать только качественные детали.
Третий вариант – электрическая конструкция. В основном данную модель копируют домашние умельцы. В зависимости от выбранного чертежа готовая бетономешалка отличается некоторыми деталями. Горловину и дно нужно закрепить планками, что привариваются крестом. Рекомендуется собирать устройство так, чтобы бадья вращалась совместно с осью.
Это сложнее, но благодаря такой конструкции увеличивается срок эксплуатации.
И четвертый вариант – вибрационная бетономешалка. Очень часто мастера, имеющие перфоратор мощностью до 1,3 КВт с ударным механизмом принудительного действия, совершали попытку самостоятельного изготовления агрегата, но не получали нужного результата. Ошибки могут заключаться в следующем:
- неверный подбор емкости – она должна быть высокой и круглой;
- неверное расположение вибратора – он должен находиться на оси емкости, на расстоянии до дна, аналогичному радиусу его самого;
- применение плоского вибратора – в таком случае он не сможет создать необходимую систему волн;
- очень большой вибратор – диаметр должен быть 15–20 сантиметров, в противном случае устройство не сможет замесить раствор.
При соблюдении всех требований на выходе получается бетон изумительного качества. Для смешивания жестких смесей бетона используются роторные бетономешалки, собственноручное производство которых значительно затрудняется.
Некоторые соединяют электропровод через редуктор, что в разы удорожает будущий агрегат.
Имеется несколько классификаций конструкций бетономешалок, отличающихся параметрами. Если рассматривать принцип действия, то выделяют следующие виды:
- гравитационная – вращение барабана происходит благодаря силе гравитации;
- принудительная – за счет внутренних лопастей;
- периодическая – необходимы частые остановки из-за незначительной мощности;
- редукторная или венцовая;
- постоянная – использование при масштабном строительстве из-за непрерывной работы.
По виду изготавливаемого бетона выделяют растворомешалки и бетоносмесители. В растворомешалках для смешивания применяются горизонтальные шнековые элементы, вращаемые в неподвижной емкости.
Многие задаются вопросом о выгоде создания самодельной бетономешалки.
Некоторые используют материалы, которые вообще не предназначены для смешивания бетона, например дрель.
Но ведь этот инструмент хорош для просверливания отверстий в стенах, а не для создания растворов из бетона. То же самое можно сказать о различных миксерах. На самом деле, выгода от самодельной бетономешалки высока и состоит в следующем:
- минимальные или нулевые затраты на производство;
- отсутствие сложной технической схемы, которая требует определенной области знаний;
- доступность необходимых элементов для сборки;
- возможность разработки индивидуального проекта;
- возможность создания разборной конструкции.
Таким образом, у самодельной бетономешалки насчитывается масса преимуществ. Этот вариант не подходит тем, кто не желает работать своими руками или ждет скорого результата. Создание собственного агрегата требует немало сил, терпения и времени. Что-то предстоит переделывать или подгонять прямо во время сборки. А для тех, кто готов рискнуть, ниже представлены популярные способы изготовления бетономешалки собственноручно.
Как сделать из стиральной машины?
Для сооружения в данном случае нужны бак и двигатель. Рекомендуется использовать стиральные машины вертикального типа. Если с корпусом все хорошо, то нужные элементы можно не доставать. Здесь есть один ключевой недостаток – выгребание смеси при помощи мастерка. Для избежания таких неудобств лучше все-таки бак и двигатель поставить на самодельный каркас.
Наиболее распространенный вариант – «качели». Основные преимущества:
- простота в быстром очищении от смеси;
- возможность больших нагрузок;
- мобильность.
Инструменты и детали
Следует подготовить уголки различных размеров, двигатель от стиральной установки и бак. Соорудить бетономешалку можно с помощью инструментов, которые есть дома.
Сборка
Чтобы изготовить такую конструкцию, нужно сварить два треугольника из уголка 50*50 миллиметров, размер которого 0,6*0,8*0,8 метра. Расположить их напротив друг друга и приварить к каждой стороне два уголка размером 0,5 метра. В результате получится качественная конструкция из пары треугольников.
Сверху треугольников приварить две гайки так, чтобы 25-миллиметровый вал мог свободно двигаться. Чтобы он не выскакивал из отверстия, нужно сделать сварку по краям вала. Далее нужно взять 2 уголка по 1,4 метра и 3 – по 0,4. Разместить средний уголок в центре и посредством сварки сделать лесенку. Средним уголком приварить к валу, и качели готовы.
Далее нужно сделать две заготовки длиной 0,9 метра, разрезав стальные полосы размером 50*4 миллиметра. По центру сделать отверстия размером с резьбу оси. Для придания пластинам формы лопастей их нужно немного выгнуть и смонтировать на ось под наклоном 90 градусов, зафиксировать гайками и приварить.
Бак расположить по одну сторону качели и сварить. Его дно должно направляться к вершинам треугольников. Слив не понадобится – его можно заткнуть. Теперь необходимо протестировать лопасти.
Напротив качели располагается двигатель. Чтобы защитить его от воды, врезается резиновый кожух.
Осталось проверить агрегат, подключив к электрической сети. Чтобы достать раствор, качели поднимаются в сторону за двигателем. Бетономешалка своими руками готова. При желании можно соорудить лоток для подачи бетона.
Изготовление из бочки
В бочковом устройстве раствор двигается наискосок: смесь перемещается от одной стороны к другой. Здесь можно сделать два типа бетономешалки: ручную или электрическую. Преимущества:
- понятная конфигурация для пользователей;
- меньшая стоимость изделия;
- исключение проблем, связанных с ремонтом.
Для создания бетоносмесителя в домашних условиях потребуются бочка на 0,1-0,2 куба, толстая труба диаметром 32 миллиметра, прут для оси диаметром 30 миллиметров, руль автомобиля, петли от дверей, аппарат для сварки, ножовка по металлу и болгарка.
Снизу и сверху в центре бочки сделать отверстия, продеть металлическую ось диаметром 30 миллиметров и качественно обварить, чтобы бадья хорошо прикрепилась. Сбоку (по центру бочки) вырезать отверстие размером 90*30 сантиметров для подачи раствора. Очень маленький люк затруднит засыпание смеси, а слишком большой – повлияет на прочность устройства. Далее из квадрата соорудить несколько лопастей и приварить внутри емкости к оси и к стенке бочки. В основном делают 5 лопастей. Теперь нужно установить крышку и закрепить ее на дверные петли, которые привариваются к бочке.
Далее устройство устанавливается на опору высотой около метра. Для этого самому нужно сварить раму, приварить втулки и вставить ось, приделать руль или иной элемент ручки, чтобы удобно вращать барабан.
Чтобы агрегат прослужил длительное время, стоит придерживаться следующих рекомендаций:
- при сборке важно обращать внимание на надежность соединительных элементов всей конструкции;
- если нет аппарата для сварки, то все части соединяются болтами с шайбами;
- также особое внимание стоит обратить на герметичность;
- наклон бочки должен быть примерно 5 градусов по отношению к земле;
- все вращающиеся элементы необходимо тщательно смазывать, чтобы обеспечить бесперебойную работу бетономешалки.
Если есть желание, агрегат можно сделать переносным, используя колеса от любой тачки или даже стиральной машинки.
Рекомендации
Наибольшая скорость вращения вала на самодельной бетономешалке должна составлять 30–50 оборотов в минуту. Если установить двигатель слабой мощности, то потребуются большие затраты на электроэнергию, что также скажется на скорости строительных работ.
Если на участке отсутствует электричество, целесообразно соорудить ручную бетономешалку, прикрепив ручку для самостоятельного вращения. При засыпании ингредиентов необходимо придерживаться следующей последовательности: сначала – вода, затем – цемент, песок и щебенка. После каждого использования устройство необходимо тщательно промыть и очистить. Аналогично бетономешалке из бочки можно сделать миниатюрную версию из ведра и дрели, а некоторые мастера умудряются соорудить агрегат из газового баллона.
При создании бетономешалки даже опытные мастера могут совершать ошибки.
Самые распространенные среди них – неправильные расчеты при планировании, несоответствие мощности количеству оборотов, непрочные соединения элементов конструкции, недостаточно устойчивая основа, слишком высокое расположение вращающейся емкости.
Некоторые для замешивания смеси используют дрель, что нецелесообразно из-за того, что ей нельзя работать продолжительное время. Рекомендуется делать перерывы каждые 15 минут после 5 минут работы. Это значительно увеличивает срок строительства.
При создании конструкции особое внимание стоит уделить проводам и соединениям. Они должны быть хорошо заизолированы, так как работа совершается в условиях повышенной влажности, и соблюдение правил пожарной безопасности выходит на первое место.
Процесс смешивания сопровождается определенными вибрациями, которые расшатывают соединения, поэтому важно следить и при необходимости подтягивать болты. Также стоит обращать внимание на сварные швы, которые также в результате работы могут разрушаться.
Перед включением аппарата нужно убедиться в его устойчивости. Любая подставка должна твердо стоять на земле. Если имеются колеса, желательно установить противооткатные упоры.
Во время работы агрегата запрещено проверять качество раствора, в противном случае можно получить серьезные повреждения.
И наконец, включенная бетономешалка не должна оставаться без присмотра во избежание неприятных ситуаций.
Сейчас времена тотальной экономии, и строительный бюджет зачастую ограничен, поэтому многие стараются сэкономить на услугах сторонних мастеров. Несмотря на кажущуюся сложность, бетоносмеситель идеально подойдет для домашнего использования.
По опыту, создание любого механического устройства увеличивает производительность труда и уменьшает время работы. Бетономешалка – не самое сложное изобретение, которое можно сделать из подручных средств без специального инженерного образования. Самодельное устройство имеет несложную схему, чертеж и последовательность сборки. Главное – заранее определиться с целью создания бетономешалки, и тогда агрегат не уступит промышленной модели, даже если он изготовлен из стиральной машины или бочки.
Как сделать бетономешалку своими руками, смотрите далее.
Мобильный бетоносмеситель с ручной разгрузкойиз Китая
Мобильный бетоносмеситель с ручной разгрузкой из Китая
Мобильный бетоносмеситель Описание:
Бетоносмеситель серии GD-2CP представляет собой самозагружающийся вертикальный биконический смеситель с прямой разгрузкой, смесительный барабан с ременной передачей малой конической передачи, Маленькая зубчатая передача имеет большую коническую передачу, запустите дизельный двигатель или двигатель, чтобы перемешивать при работе.
Характеристики мобильного бетоносмесителя:
— Разумная конструкция, гладкая форма;
— отличные характеристики, короткое время перемешивания;
— простота в эксплуатации и удобство обслуживания.
Технические характеристики мобильного бетоносмесителя:
