Ригель бетонный — основные отличия от стандартных балок

В условиях постоянно развивающихся технологий в строительной сфере появляются новые термины и понятия, значение которых не всегда понятно обычному человеку, занимающемуся только частным строительством. Ригель бетонный – это одно из таких слов. Однако даже опытные инженеры не всегда могут четко объяснить, что собой представляет этот элемент конструкций.

Чтобы правильно применять те или иные элементы в строительстве, необходимо разобраться в их предназначении и особенностях применения.

Что такое ригель

Ригелями называются ЖБИ с армированием, которые используются для соединения вертикальных конструкций (стеновых панелей, колонн и подвесов). При этом эти изделия берут на себя нагрузку как самих перекрытий, так и других элементов. Благодаря бетонным ригелям формируется прочный «скелет» постройки, гарантирующий геометрическую стабилизацию всего сооружения.

С помощью ригельных опор поднимают цоколь, укрепляют и снимают с него излишнюю нагрузку. Также эти железобетонные изделия задействуют при возведении широких лестничных пролетов для ангаров, торговых залов и многого другого.

Некоторые утверждают, что ригель и балка ЖБИ это практически одно и то же, и вся разница заключается только в размерах изделий. На самом деле это не совсем правильное утверждение.

Чем ригель отличается от обычной строительной балки

Очень часто, объясняя, что такое ригель, некоторые строители используют термин «балка». С одной стороны его действительно можно назвать балочной конструкцией горизонтального типа, но это будет не совсем правильно, так как:

Железобетонный ригель выполняет специальные несущие функции. Он принимает нагрузки со всех сторон и является, по сути, основным опорным элементом каркаса сооружения. Этот элемент отличается довольно узкой функциональностью и значительной сферой применения. При этом ригель жестко связан со стойками (установленными в вертикальном положении) главной несущей конструкции. Укладывается этот элемент только в горизонтальном положении.
Балку можно устанавливать как в горизонтальном положении, так и под наклоном. Но, это не единственное, чем отличаются эти строительные элементы. Помимо этого, балка является самостоятельной частью строения и работает преимущественно на изгиб.

Заменять ригель балкой ни в коем случае нельзя. Дело в том, что ригельные элементы отличаются большим весом, жесткостью и прочностью. В свою очередь балка имеет меньший вес и чаще всего изготавливается из дерева или металлических конструкций полого типа. Она используется для поддержки конкретных перекрытий (например, чердачных помещений).

Даже, взглянув на фото, становится очевидно, что эти два изделия выполняют разные функции.

Таким образом, отличие балок от ригелей очевидны: балка – это широкое понятие, которое включает в себя опоры разных типов. Ригель же выполняет более узконаправленную функцию и производится по особой технологии на основе более прочных материалов.

Из чего изготавливается ригель

Изделия этого типа производятся из тяжеловесных бетонов класса от В 22,5 до В 60. На выходе получаются ригели, прочность которых составляет не меньше 75% в теплое время года и порядка 85% в условиях холода. Кроме этого, ригель для перекрытия должен быть водонепроницаемым, огнестойким, морозоустойчивым, не восприимчивым к агрессивным средам и коррозии.

Так как конструкция этого типа должна отличаться повышенной прочностью, в процессе производства используется арматура. Армирование ригеля выполняется из стальных армокаркасов высочайшего класса: горячекатных и укрепленных методом термомеханической обработки.

При производстве этих строительных элементов обязательно необходимо учитывать ГОСТ 18980-90, в котором прописаны строгие требования. При этом любые несоответствия с нормативами могут очень сильно сказаться на прочностных характеристиках всего сооружения.

От качества изготовленной конструкции будет зависеть возможность ее использования в той или иной области.

Сферы применения

В первую очередь стоит обратить внимание на конструктивные отличия ригелей железобетонных, так как именно от этого будет зависеть, для каких целей можно будет применить изделие. Всего существует 3 разновидности этих «балок»:

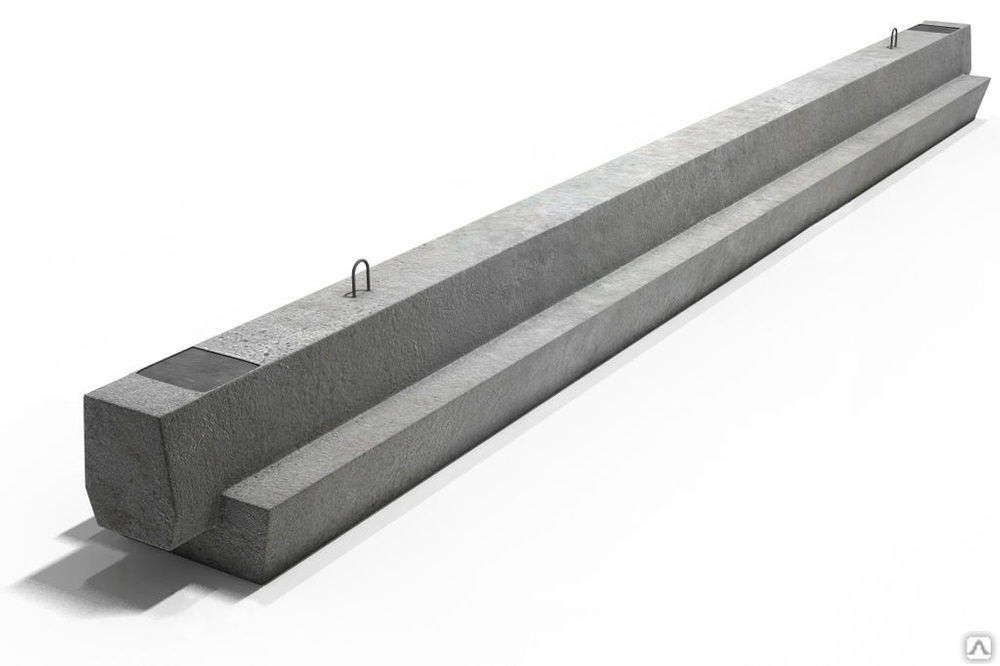

Однополочный. Такое изделие Г-образной формы предназначено для фиксации перекрытий только с одной стороны. Чаще всего однополочные «блоки» используются для лестничных клеток и при возведении крайних пролетов жилых и промышленных помещений.

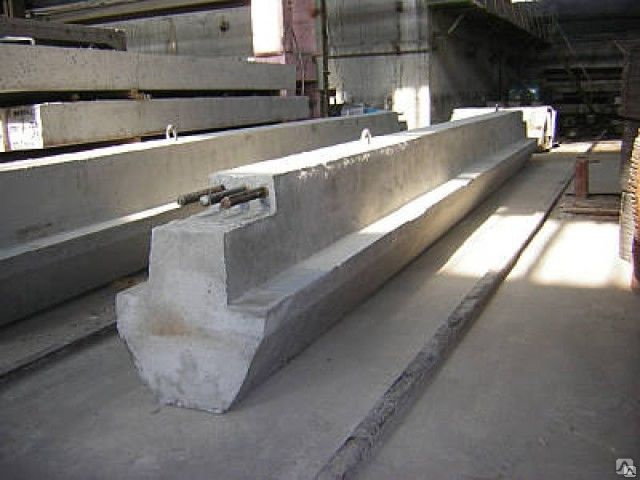

Ригель двухполочный. Эта конструкция Т-образной формы служит опорой плит с обеих сторон, поэтому она лучше всего подходит для пролетов среднего типа.
Бесполочный. Такая «балка» отличается прямоугольным сечением и в основном используется для перекрытий определенного типа.

Помимо этого ригельные конструкции используются при возведении сооружений «собирательной планировки», особенно в том случае если в помещениях предполагаются довольно высокие потолки. Также, изделия этого типа нашли широкое применение в модульном строительстве.

Кроме этого, их используют при создании оконных комиссур и оград, а также при возведении опалубочных конструкций.

Ригельные балки для опалубки

Балочно-ригельная опалубка является оптимальной системой для сооружения перегородок, расположенных между этажами. Конструкция этого типа собирается из:

двутавровых балок;
подкосов, уголков и других расходных элементов;
фанеры;
крепежных элементов;
ригелей, изготовленных из металла или дерева.

После сборки всех этих элементов, получается прочная ригельная опалубка. Конструкция этого типа может выдерживать очень сильные нагрузки (до 8 тонн на «квадрат»). Это становится возможным как раз благодаря тому, что используется металлический ригель для опалубки, преимущества которого очевидны.

Если использовать не обычную «балку» а элемент со специальной перфорацией, то стяжные винты можно будет устанавливать в наиболее удобных местах. Особенно это актуально, если речь идет о балочно-ригельной опалубке колонн. Благодаря конструктивным особенностям и характеристикам «балок», она зафиксируется надежным образом и займет правильное положение.

Еще одно преимущество, которым отличается ригельная опалубка – это скорость ее изготовления. По сравнению с любыми другими аналогами, эта система возводится за меньшее время.

Если говорить о стоимости ригельных элементов для опалубки и других типов сооружений, то она напрямую зависит от характеристик конкретных изделий.

Маркировка ригелей

Все изделия маркируются специальным кодом, состоящим из букв и цифр. Буквенные аббревиатуры имеют следующее значение:

Если серия указывается такими буквенными кодами, то это говорит о том, что изделия изготавливались по ГОСТ. Они более надежны. Если на ригеле указана серия из других буквенных сочетаний, то речь идет о ТУ.

Помимо букв на маркировке присутствуют также и цифры, которые обозначают размеры изделий. Например, возьмем «балку» с кодом РЛП 4.26-60. Мы уже знаем, что первые три буквы обозначают однополочный лестничный ригель. Теперь рассмотрим размеры. Первая цифра означает, что высота сторон изделия составляет 45 см. В свою очередь, 26 – это длина окружности «балки», которая составляет 26 дециметров. Последняя цифра говорит о том, что изделие обладает несущей конструкционной особенностью, которая измеряется в кгс/1 м.п.

Исходя из размеров изделий, будет складываться и цена строительного ригеля.

Стоимость

Приобрести ригель нужного размера можно практически на любом производстве, занимающимся изготовлением ЖБИ. Если говорить о цене вопроса, то в таблице ниже приведены средние расценки по Москве и Санкт-Петербургу.

Изделия, изготовленные по ТУ на частных предприятиях, будут стоить намного дешевле. Однако использование таких строительных конструкций чревато последствиями.

В заключении

Если речь идет о частном строительстве, то изготовить монолитный ригель можно и своими руками. Для этого достаточно подготовить специальную опалубочную конструкцию и «заправить» ее армирующим каркасом. На трети ригельного изделия арматуру стыковать не нужно. Однако при самостоятельном изготовлении нужно очень четко придерживаться регламента, так как от этого будет зависеть безопасность и несущая способность будущего сооружения.

Ригель железобетонный (ЖБ, ЖБИ, бетонный)

Определение

В покрытиях и перекрытиях зданий и сооружений для плит или прогонов опорой и вертикальным соединительным элементом служат наклонно или вертикально расположенные линейные несущие строительные узлы — ригеля. Их соединяют шарнирно или неподвижно с другими вертикальными частями — колоннами и стойками.

Уложенные плиты перекрытия передают основную нагрузку на стены и фундамент здания через эти горизонтальные соединители.

На строительную площадку ригель железобетонный должен поступать выполненный в соответствии с ГОСТом, вместе с сопроводительной документацией и маркировкой, формы которых также определяются государственным стандартом.

Наплывы, сколы, повреждения бетона и арматуры в зоне анкеровки, трещины и другие дефекты недопустимы. СНиП требует от руководителей строительства объекта предварительного визуального обследования узлов и проверки не менее 3 шт. изделий (более 10%) на соответствие стандартам качества поверхности и геометрических параметров.

Каркасные и каркасно-брусовые сооружения

Каркасный дом — индивидуальное здание малой этажности, обычно до трех этажей. В основе такого дома установлен деревянный каркас из балок и стоек, заполненный утеплителем. Утепляющий слой (это может быть базальтовое волокно, стекловолокно, эковата, опилки, лен) располагается между внутренним пароизоляционным контуром и гидро/ветрозащитным внешним слоем.

Каркасно-брусовой дом — российская технология, предполагающая применение пиломатериалов естественной влажности. Скелет монтируют из бруса различного сечения:

150х150 для стыков стен,
150х100 для дверных и оконных проемов,
150х50 — для других элементов.

Поскольку брус склонен к усыханию, применяется льняной джут. Стойки устанавливаются сразу вертикально, металлическими уголками их фиксируют к нижней обвязке для устойчивости, пока не соединят с верхней обвязкой стены.

Важное отличие: стена может сгнить, если наглухо закрыть сырой брус, поэтому надо организовывать вентиляционный зазор.

Материалы и характеристики

Проектная, передаточная и отпускная прочность материала ЖБИ в 3 временных точках должна быть заверена и соответствовать нормам для холодного и теплого времени года.

Тяжеловесные бетоны (от В22,5 до В60) являются основой прочности. Проволока, нужного класса и упроченной вытяжки арматурная сталь, арматурные стальные канаты, арматура горячекатаная, механически усиленная служат материалом для армирования железобетона.

Кроме этого, стройматериал должен иметь запас:

огнестойкости;
влагонепроницаемости;
антикоррозийной защиты;
сопротивления составам агрессивных газов;
морозостойкости.

Дополнительные характеристики изделий:

Бетонный ригель должен выдерживать контрольные нагрузки, предусмотренными рабочими чертежами при испытании, обладать требуемой трещиностойкостью, жесткостью.
От арматуры до поверхности защитный слой бетона нормируется по толщине, в том числе в зоне расположения монтажных петель, закладных изделий.
Когда материал достигает установленного значения передаточной прочности (указана в чертежах), нужно произвести в предварительно напряженных деталях отпуск натяжения арматуры (передачу усилий обжатия).
В холодное время для узлов покрытий прочность бетона должна быть повышена до 90%, междуэтажных перекрытий — до 85%.

Из чего изготавливается ригель

От качества изготовленной конструкции будет зависеть возможность ее использования в той или иной области.

Назначение

Ригель ЖБИ для плит перекрытия является опорой и в то же время соединяет вертикальные конструкции здания. Сварка арматуры железобетонных элементов, составляющих сооружение, создает высокую прочность сформировавшегося жесткого пространственного каркаса.

«Скелет» здания в вертикальной опорной плоскости принимает на себя вес горизонтальных конструкций. Сооружение становится геометрически стабильным. Фундамент за счет пояса из таких элементов разгружается.

Подобные узлы нужны при наличии высоких потолков в помещениях для усиления колонн и создания широких пролетов в торговых залах и ангарах.

Ригеля можно использовать как колонны или балки, если уложить их спроектированным для этого образом. Они способны выдерживать большие нагрузки. Некоторые модификации имеет длину 12 м и могут использоваться в конструкциях больших габаритов с повышенной этажностью.

При возведении многоэтажных домов железобетонные элементы такого типа могут применяться, чтобы формировать ограды и перемычки для окон.

Детали нашли широкое применение в транспортной отрасли. Их используют при строительстве:

мостов;
виадуков;
переходов;
парапетов;
ограждений.

Кроме этого, изделия применяют для:

усиления опор электропередач;
опирание ребристых, многопустотных плит на 1 или 2 полки;
возведение лестничных клеток;
установки плит и балконов;
безполочных перекрытий.

Разница между ригелем и хедером

Ригель — еще один частный случай балки, составная часть конструкции в каркасном доме. В «финских домах» на ригель опираются балки перекрытия или стропила, он проходит под верхней обвязкой стены на всю длину. А у «канадских домов» ригель монтируют для оформления оконных и дверных проемов, снижая нагрузку на крайние стойки (последний вариант называется хедером).

Хедер, также известный как хидер (с англ. header — ригель, насадка, сборник) — понятие из лексикона американских строителей, официально дошедшее до нас из Building Codes.

Этот элемент призван распределять давление с верхней обвязки на стойки проемов окон и дверей. Без него оконная или дверная коробка просто раздавится под сильным давлением стропильной системы или балок перекрытия.

Особенности

В зависимости от места применения выбирается способ крепления, материал, поперечное сечение, длина, другие размеры ригеля, профиль конструкции:

Она может быть Т-образная, не имеющая полок или с прямыми углами. Иметь для плит перекрытия 1 или 2 полки, представлять собой тавр в поперечнике.
Для торцевых пролетов зданий и лестничных маршей, чтобы опирать плиты с 1 стороны, применяют детали с 1 полкой. Для центральных пролетов характерно использовать 2 плиты и нужна модель с 2 полками.
Внутри помещений конструкции должны быть с уменьшенным выходом тела. Используют варианты с низко размещенной полкой, Т-образные.
Сверху нагрузку можно просто уложить, если использовать прямоугольные элементы.

Рабочие чертежи указывают, где должны находиться монтажные петли или строповочные отверстия для установки и подъема ЖБИ.

В изделиях массового применения наиболее распространены нуждающиеся в выявлении и устранении дефекты:

растянутая арматура может содержать в себе трещины, которые снижают несущую способность;
у бетона бывает сколот защитный слой;
в средней части пролета внизу деталей возможны поперечные трещины;
бетонная поверхность повреждена;
при опорных зонах встречаются наклонные трещины;
в сжатой зоне могут быть трещины продольные.

Если трещины превышают 0,1 мм по ширине, то конструкция нуждается в пересчете несущей способности в сторону уменьшения и усилении. Использоваться такая деталь может только после устранения дефектов.

Процесс установки укосин в несущую стену каркасника

Обратите внимание, правильные укосины выглядят так:

Укосина ставится под прямым углом к стойке и обвязке стены.
Толщина ее не превышает 1/4 толщины стенных стоек (25-миллиметровую укосину можно врезать в стену со стойками 150 мм, а 50-миллиметровую уже нельзя).
Врезается элемент в стену заподлицо со стойками и обвязками, снаружи монтируются лишь временные укосины.
Верхний конец врезается в верхнюю обвязку, а нижний — в нижнюю; чтобы конструкция оставалась неподвижной, острый угол укосины обрезают под 90 градусов и делают выпил в обвязке.
На одну стенку предусматривают как минимум две укосины по углам, одна будет с наклоном вправо, а другая — влево.
Укосы (углы наклона укосины) должны находиться в диапазоне от 45 до 60 градусов.
Возможно, после выравнивания стены понадобится корректировка укосин, поэтому нет смысла сразу фиксировать наглухо на лежащей стене.
С точки зрения комфорта мастера устанавливать элементы снаружи стен удобнее, зато укосины по внутренней стороне стены выглядят правильнее из соображений работы с участками мостов холода. В любом случае, выбор подхода за вами, так как он не влияет на диагональную жесткость конструкции.
В технологии «финского дома» важно, чтобы укосина располагалась с обратной стороны от ригеля.
Саморезами закреплять элементы нельзя, пользуйтесь только гвоздями.
Подрезайте на толщину укосины минеральный утеплитель, чтобы вдоль краев не образовывались воздушные мешки и не страдало качество утепления в каркасном доме.

Маркировка

ГОСТ 23009 содержит требования для обозначения ригелей. Маркировка состоит из разделенных дефисами групп, содержащих цифры и буквы:

В 1 группе в дециметрах округленно указывают длину и высоту поперечного сечения изделия, его тип. В некоторых случаях допускается помещать в группу 1 номер типоразмера по порядку и условное название детали (Р).
В группе № 2 для предварительно напряженных конструкций ставят класс стали арматуры. Также здесь есть обозначения несущей способности детали по порядковому номеру и значение этого параметра, выраженное в кН/м.
К 3 группе относятся характеристики, которые указывают на условия применения ЖБИ, наличие в конструкции закладных элементов, стойкость к воздействию газообразных агрессивных сред, сейсмических процессов.

Например, изделие с арматурой класса А-IV (напрягаемой), несущей способностью 110 кН/м, длиной 5560 мм, высотой 600 мм, типа РДП будет иметь маркировку.

Если добавить 3 группу, например, РДП6.56-110АIV-На, она укажет, что дополнительные закладные детали («а»), установлены внутри корпуса, который выполнен из бетонной смеси нормальной проницаемости («Н»).

Разные типы ЖБИ могут быть обозначены:

двухполочный — РД;
ребристые плиты — РОР;
балконный — РКП;
однополочный — РО;
прямоугольный — Р.

Ригельные балки для опалубки

Отличаются элементы формами и размерами ригеля для опалубки. Выделяют следующие разновидности:

Бесполочные. Это элементы прямоугольного сечения, применяют их при монтаже опалубок перекрытий;
Однополочные. Ригельные балки, имеющие сечение в форме буквы «Г». Этот вариант используется при строительстве лестничных клеток.
Двухполочные. Ригельные балки с сечением в форме буквы «Т», этот вариант может служить опорой для двух палуб опалубки.

Такие формы характерны для железобетонных и металлических ригелей. Помимо ригелей, в состав опалубки входят следующие элементы:

балки двутавровые;
палубы из ламинированной фанеры;
расходные элементы – уголки, подкоси и пр.;
крепеж.

После сборки ригельно-балочной опалубки получается прочная и надежная конструкция, способная выдерживать давление до 8000 кг на квадратный метр. При использовании ригельных балок со специальной перфорацией, можно собирать формы самых разных размеров, так как стяжные винты можно устанавливать в наиболее удобных местах. Это особенно актуально при постройке форм для колонн и других архитектурных элементов небольших линейных размеров.

Ригели и балки – это элементы, из которых собирается опалубка для постройки различных архитектурных элементов начиная от фундамента, заканчивая колоннами и другими украшениями здания. Используются ригели для создания несущей основы каркаса, изготавливается этот элемент из дерева, металла или армированного железобетона.

Отличие ригеля от балки

Ригель можно отнести к одному из узкоспециализированных видов балок. Балка — понятие более широкое. При проектировании ее работа, как самостоятельной единицы конструкции каркаса, рассчитывается преимущественно на изгиб, независимо от способа укладки, — под наклоном или горизонтально.

Балки делают деревянные или металлические, они часто бывают с пустотами внутри. Для таких изделий характерна пониженная масса.

В отличие от балки, ригель из железобетона:

Делают для выполнения заданных функций, которые не меняются в зависимости от условий.
Устанавливают изделие только горизонтально.
Детали в зависимости от места применения делают различных форм, сечений, профилей. Его материал также может по параметрам отличаться в связи с назначением.

Балки изготавливают менее специализированные. Серии выпускаемых промышленностью ригелей отличаются широким спектром типоразмеров, поперечных сечений, длин.

Так серия 1.402.1-20с используется в районах с повышенной сейсмической активностью (до 9 баллов), в сооружениях с сетками колонн для каркасов производственных зданий.

Серия 1.402.1-19 с помощью стальных связей обеспечивает продольную устойчивость в несейсмических регионах или сейсмических — до 7 баллов.

Изделия 1РОР6.56-60 АIIIв используются для административных, общественных и промышленных сооружений в качестве опор, которые устанавливают в систему стоек. Прочность фундамента и его площадь увеличиваются.

В строительстве такие конструкции пользуются спросом, потому что для балок перекрытий и покрытий могут являться надежной опорой. Несущие элементы, расположенные вертикально и горизонтально, соединяются жестко.

Вывод

В данной статье нам удалось расширить понятие ригеля, что позволит в дальнейшем уберечь вас от строительных ошибок. Данный конструкционный элемент считается стержнем любого сооружения и может воспринимать нагрузки в любых плоскостях, чего нельзя сказать о балке, с которым его часто путают.

Во время строительных работ нельзя этого допускать, так как весь процесс может пойти не так, как задумывалось. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Мы систематизировали важнейшие определения из сферы проектирования и каркасного строительства. Теперь вам будет легче ориентироваться в готовых проектах и общаться с мастерами.

Как сделать ригель

При наличии возможности точно рассчитать прочность фундамента ригель из железобетона можно изготовить на строительной площадке самостоятельно. В качестве дна опалубки понадобятся металлические листы. Фанеру или доски можно использовать, чтобы обустроить боковые части. Лучше брать влагостойкий материал.

Последовательность действий для изготовления детали:

На Т-образные опоры, выставленные горизонтально, устанавливается дно опалубки. Рубероидом укрываются полости внутри нее.
Арматурный каркас проще сделать отдельно, исходя из размеров опалубки. Нужно оставить место не менее 3-5 см, чтобы обеспечить достаточную толщину слоя бетона в нижней и верхней частях готового изделия. Сваренный каркас разместить внутри опалубки. Предварительно следует проверить на просвет прибором сварочные стыки.
Установить боковины опалубки.
Залить смесь и загладить ее с помощью мастерков.
Не менее 28 суток установленные подпорки должны находиться на объекте. Боковые части опалубки можно снять через 3 дня и использовать для следующего элемента.

Бетонную смесь готовят, исходя из пропорции щебня, цемента и воды 4-2-1. Укладывать бетон лучше с помощью вибратора. Первые несколько дней залитая деталь требует ухода. Ее нужно проливать и закрывать от солнца.

Словарик основных терминов по каркасному строительству

Теперь пора кратко описать, что означают слова из вышеприведенных описаний. А также из других процессов в каркасном строительстве.

Бриджинги, или перемычки, — короткая балка для соединения балок перекрытий, стоек каркасной стены или стропильных ног. Выглядит как горизонтальная деревянная доска между соединяемыми элементами, или бывает в виде установленных крест-накрест брусков, также может являться металлической конструкцией.

Каждый бриджинг (англ. bridging — перекрывание, перемыкание) передает часть нагрузки соседним элементам, немного повышает жесткость конструкции и уменьшает, в связи с этим, вибрации, защищает доски от деформации в результате усыхания или высокой нагрузки.

А еще перемычка-бриджинг несет функцию противопожарного элемента, замедляя скорость возгорания ограждающей конструкции.

Фронтон каркасника — это верхняя часть стены здания, внизу которой расположен карниз, а по бокам крыша. Данный элемент поддерживает стропила и защищает подкровельное пространство от неблагоприятной погоды.

Для большей надежности фронтон возводят после монтажа стропильной системы. Важно правильно высчитать высоту фронтона (расстояние от карниза до конька крыши). От габаритов зависит и визуальное восприятие сооружения, и возможности использования подкровельного помещения (чердак, мансарда, жилая спальня).

Какой ригель лучше: с бетоном или без

Железобетонные изделия часто подвергаются негативному воздействию. Это может быть мороз, осадки, повышенная влажность или температура. Данные факторы отрицательно сказываются на характеристиках ЖБ-изделий во время эксплуатации.

При строительстве сооружений, в частности, больших промышленных цехов, важно обеспечить жесткость и прочность здания. Поэтому конструкции требуют защиты. Негативное воздействие можно снизить, если применять специальные составы, которые добавляются в бетонную смесь. Они увеличивают устойчивость к морозу, прочность, повышают пластичность, текучесть. Поэтому добавление специальных бетонов улучшает эксплуатационные характеристики ригелей.

Сборный железобетонный ригель уменьшенной высоты

Шепелев Александр
Пищулев Александр
Ибатуллин Рустам

Аннотация

Объектом исследования является сборный железобетонный ригель уменьшенной высоты с подрезами в опорных зонах. Усовершенствованное конструктивное решение ригеля в сочетании с модифицированными сборными многопустотными плитами перекрытия позволяет выполнить нижнюю поверхность перекрытия без выступающих ребер. Это позволяет использовать все преимущества сборного железобетона и составить конкуренцию монолитным железобетонным бесформенным каркасам. В то же время конструктивная схема предлагаемого каркасного здания является звеном. Дополнительным преимуществом рычажных рам является «простое» решение монтажного узла колонн с поперечинами. Кроме того, применение конструкций полной заводской готовности, где качество всех конструктивных элементов контролируется на каждом этапе производства в заводских условиях, обеспечивает максимальную надежность объектов капитального строительства. Разрабатываемый ригель представляет собой сборную предварительно напряженную стержневую конструкцию полной заводской готовности с агрегатно-поточной технологией изготовления. Сечение Т-образное, с полкой в нижней (растянутой) зоне.

Продольная арматура — смешанная. В нижней зоне предусмотрены как стержни с предварительным напряжением (электротермический метод растяжения), так и без предварительного напряжения. Верхняя зона (сжатая от внешней нагрузки) также усилена стержнями продольной рабочей арматуры. Инновационным является конструктивное решение поперечного армирования опорных зон ригеля. В связи с малой высотой бетонного сечения предлагается использовать жесткие вставки из листовой стали с перфорацией. Для обеспечения анкеровки предварительно напряженных стержней предусмотрены пластины с анкерами по нижней грани ригеля, размещенные на концах ригеля. Результаты нагрузочных испытаний показали, что конструкция разработанного ригеля соответствует требованиям по прочности, жесткости и трещиностойкости. Предложенная поперечная арматура в виде рам с жесткими вставками из листовой стали обеспечивала значительную несущую способность наклонных сечений ригелей.

Публикация:: Серия конференций Американского института физики
Дата публикации:: Май 2023
DOI:: 10. 1063/5.0103510
Биб-код:: 2023AIPC.2497b0034S

Сборная железобетонная перекладина уменьшенной высоты | Материалы конференции AIP
Пропустить пункт назначения

Исследовательская статья| 04 мая 2023 г.
Александр Шепелев;
Александр Пищулев;
Рустам Ибатуллин

Информация об авторе и статье

а) Автор для переписки: [email protected]
^б)

[email protected]
^в)

rustic2@yandex. ru

Материалы конференции AIP 2497, 020034 (2023)

https://doi.org/10.1063/5.0103510

Взгляды

Делиться

Инструменты

Поиск по сайту

Цитирование

Александр Шепелев, Александр Пищулев, Рустам Ибатуллин; Сборный железобетонный ригель уменьшенной высоты. Материалы конференции AIP 4 мая 2023 г.; 2497 (1): 020034. https://doi.org/10.1063/5.0103510

Скачать файл цитаты:

Ris (Zotero)

Менеджер ссылок

EasyBib

Подставки для книг

Менделей

Бумаги

КонецПримечание

РефВоркс

Бибтекс

панель инструментов поиска
Расширенный поиск |Поиск по цитированию

Объектом исследования является сборный железобетонный ригель уменьшенной высоты с подрезами в опорных зонах. Усовершенствованное конструктивное решение ригеля в сочетании с модифицированными сборными многопустотными плитами перекрытия позволяет выполнить нижнюю поверхность перекрытия без выступающих ребер. Это позволяет использовать все преимущества сборного железобетона и составить конкуренцию монолитным железобетонным бесформенным каркасам.
В то же время конструктивная схема предлагаемого каркасного здания является звеном. Дополнительным преимуществом рычажных рам является «простое» решение монтажного узла колонн с поперечинами. Кроме того, применение конструкций полной заводской готовности, где качество всех конструктивных элементов контролируется на каждом этапе производства в заводских условиях, обеспечивает максимальную надежность объектов капитального строительства. Разрабатываемый ригель представляет собой сборную предварительно напряженную стержневую конструкцию полной заводской готовности с агрегатно-поточной технологией изготовления. Сечение Т-образное, с полкой в нижней (растянутой) зоне. Продольное армирование – смешанное. В нижней зоне предусмотрены как стержни с предварительным напряжением (электротермический метод растяжения), так и без предварительного напряжения. Верхняя зона (сжатая от внешней нагрузки) также усилена стержнями продольной рабочей арматуры. Инновационным является конструктивное решение поперечного армирования опорных зон ригеля.
