Армопоясом, или сейсмопоясом, называют монолитную армированную обвязку стен строения. Монолитный пояс располагается по периметру здания, связывает вертикальные конструкции между собой и выполняет следующие функции:

• компенсирует ветровые, температурные нагрузки;
• противостоит деформациям при просадке или сдвиге грунта;
• равномерно распределяет по стенам вес перекрытий.

Где и когда применяется?

Применение армопояса обусловлено следующим факторами: материалом стен и возможными нагрузками

Деформация изгиба, всегда действующая на стены, в отсутствии армопояса может привести к разрушению швов кладки. Бетонная непрерывная лента, усиленная арматурным каркасом, компенсирует эти недостатки.

Монолитные пояса применяют:

• в районах с повышенными сейсмическими показателями;
• при строительстве на слабых, промерзающих, пучинистых грунтах;
• при кладке стен из неплотных материалов.

[stextbox id=’alert’]

Материалы и инструменты

Перед началом работ готовят нужные инструменты, завозят материалы.

Набор инструментов прост и найдется на каждой стройке. Доски опалубки крепят шуруповёртом. Бетономешалка пригодится для смешивания бетонной смеси. Лопата, оцинкованное ведро служат для переноски раствора. Уплотняют смесь, выпуская воздух металлическим прутом или вибраторами.

Для работ по устройству армопояса понадобятся:

• бетон марки М200, готовый или заведённый вручную;
• стальная вязальная проволока;
• арматурные стержни, сечением 12 мм для продольных прутов, на поперечные кольца применяют арматуру диаметром 8-10 мм;
• доски толщиной не менее 20 мм для щитов опалубки;
• брус, обрезки досок для соединения и стяжного крепления досок;
• саморезы, гвозди, крепёж для установки опалубки на стене.

Поэтапная технология устройства

Толщина армопояса равна толщине стены, высоту принимают 30 см.

Для малоэтажного частного строительства этих размеров достаточно. В двухэтажном доме армопояс выполняют после завершения кладки стен первого этажа.

Если строение одноэтажное, армопояс устраивают под крышей. Монолитный пояс будет основанием для мауэрлата, главной функцией будет восприятие и равномерное распределение по стенам нагрузки от кровельной системы.

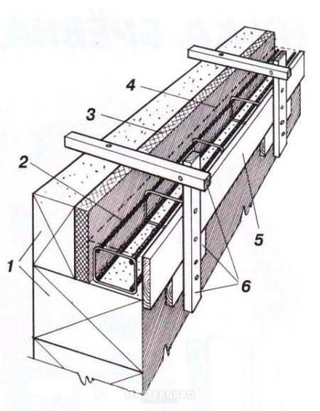

Опалубка из досок

Опалубку для армопояса делают из пиломатериала, скрепляя вертикальные грани обрезками досок.

Щиты поднимаются на стену для установки. Боковые поверхности досок крепят к стенам. Вид крепежа принимают от материала стены. По верху, с шагом 80-100 см, доски скрепляются поперечинами из бруса, чтобы обеспечить жёсткость формы при заполнении бетоном.

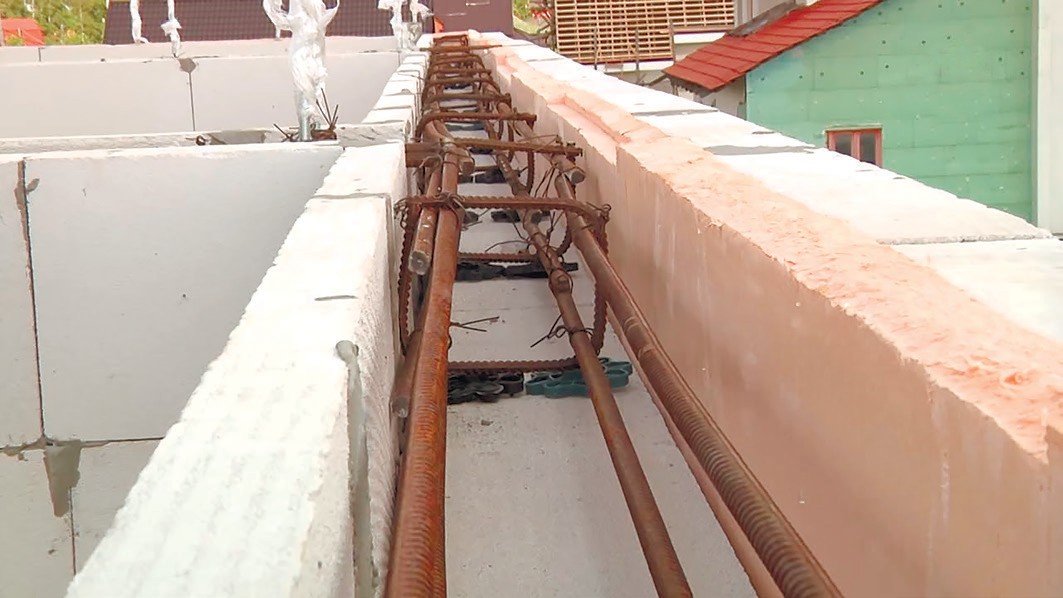

Армированный каркас

Каркас представляет собой объёмную конструкцию из четырёх прутов арматуры сечением 12 мм, обвязанных по кругу кольцами арматуры с шагом 50-70 см. Стыки скрепляют проволокой.

Каркас отступает от щитов опалубки со всех сторон на расстояние 25-30 мм для создания защитного бетонного слоя. Снизу каркас приподнимают на эту же величину обрезками досок, кирпичным боем.

[stextbox id=’info’ defcaption=»true»]Стыки арматуры в углах здания не допускаются. По углам арматуру загибают, не прерывая каркаса.[/stextbox]

Заливка монолитного пояса

Раствор замешивают в следующей пропорции:

• 1 часть цемента;
• 2 части песка;
• 4 части щебня.

Использование добавки-пластификатора упростит работу по уплотнению смеси.

Заливку армопояса, как и все монолитные работы,

Бетонную смесь уплотняют штыкованием, убирая пустоты и выпуская воздух.

Если армопояс предназначен для крепления мауэрлата, при бетонировании закладывают через 80-100 см шпильки или отрезки вязальной проволоки для крепления бруса. Верхнюю поверхность бетона заглаживают, накрывают полиэтиленовой плёнкой.

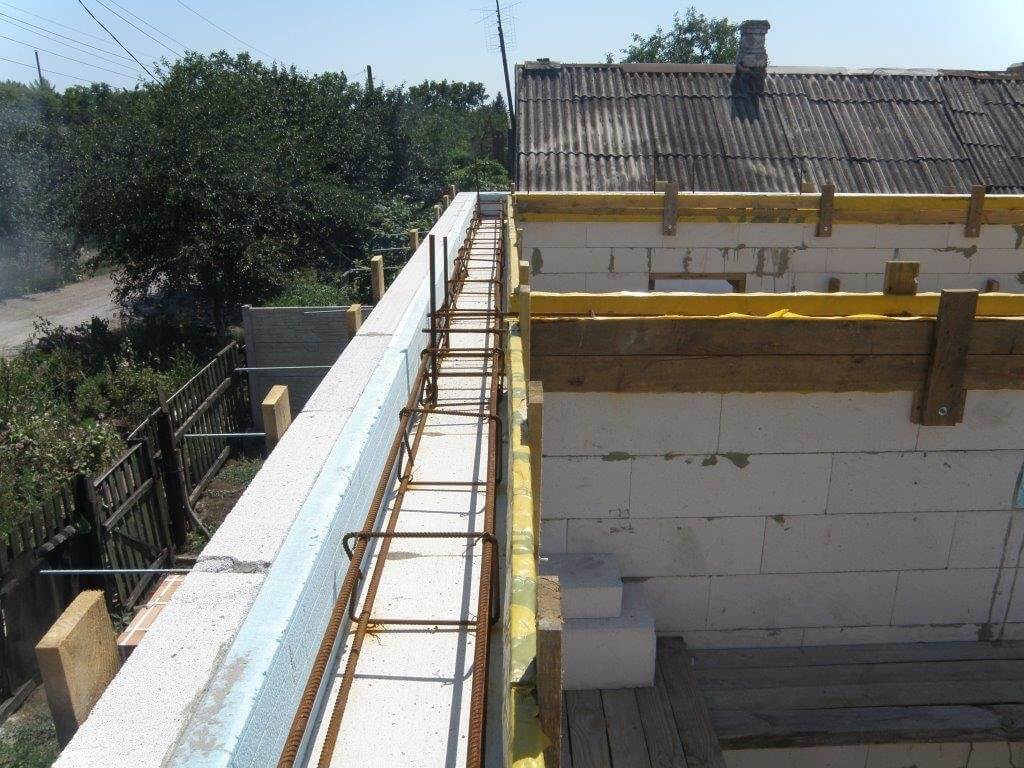

Утепление

Утепление армопояса необходимо, когда не предполагается утепление наружных стен по всей поверхности. Пенобетон или газобетон обладают хорошей теплоёмкостью, железобетонный армопояс в тех же условиях будет промерзать. От недостаточного утепления на стенах образуется избыточная влага.

При установке опалубки наружные щиты сдвигают внутрь на необходимую глубину. После снятия опалубки в углубление закладывают утеплитель, после чего конструкция отделывается вместе со стеной.

Отделка

Правильно выполненный монолитный пояс не выступает за пределы стены. Отделывают конструкцию вместе с остальными стенами, особых требований, помимо обязательного утепления, не предъявляют.

Монолитный армопояс – необходимый укрепляющий элемент жилого дома (смотрите: типы частных домов).

Полезные видео

Устройство и назначение армопояса, варианты изготовления в газобетонном доме, смотрим:
[yvideo number=»ekYYxE2pwwA»]
Смотрим уже готовый монолитный пояс под плиты перекрытия:
[yvideo number=»rV4pyp6A6yk»]
Как залить армопояс, на чём можно сэкономить при устройстве, а на чём экономить не следует — собственный опыт, смотрим:

• ТЕГИ
• монолитный пояс

Предыдущая статьяИз каких элементов состоит опалубка для монолитного перекрытия. Как установить и когда снимать стойки и фанеру?

Следующая статьяВсе об устройстве монолитных перекрытий – что нужно знать для самостоятельного строительства

ЭТО ПРИГОДИТСЯ

Классификация земельных участков в РФ. Виды прав на землю, СНТ, ЛПХ, ДНП, ИЖС, можно ли сменить категорию?

В ТОПЕ ПРОСМОТРОВ

Армопояс (армированный пояс) своими руками: узнайте!

Армирующий пояс строения, или «армопояс» — это необходимый элемент в конструкции домов, построенных из блочных строительных материалов, например из кирпича и тем более из пенобетонных или газобетонных блоков. В зависимости от конструкции здания в строении может присутствовать от одного до трех армирующих поясов. Они, как правило располагаются на разных уровнях.

Армопояса являются своеобразным «скелетом» дома, который связывает его конструкцию в единое целое. Они предохраняют строение от повреждения при ударных ветровых нагрузках или при сезонных колебаниях почвы.

Первый армопояс дом обычно строится на уровне цокольного этажа, второй – под уровнем окон и третий над окнами и дверными проемами строения.

Армирующие пояса часто называют сейсмическими поясами. Таким образом становится ясно их главное предназначение. Однако не стоит понимать слово «сейсмическое», как относящееся исключительно к стихийным разрушительным бедствиям. Под устойчивостью к сейсмическим воздействиям также понимают и медленные колебания почвы, например вследствие сезонного оттаивания или заморозки грунтов.

Также армопояс равномерно распределяет ложащуюся на него нагрузку на нижние строи конструкции здания. Таким образом, верхний армирующий пояс, находящийся над дверными проемами и окнами равномерно распределяет нагрузку конструкции крыши на несущие стены.

Основными элементами конструкции армирующего пояса являются пространственная конструкция из металлической арматуры и цементно-песчаная стяжка – бетон, которая заливается в опалубку и покрывает силовой каркас армопояса.

Порядок формирования армопояса для дома своими руками

Разберем порядок строительства армирующего пояса, расположенного в верхней части здания, допустим над оконными и дверными проемами.

Создание металлического силового каркаса

1. Прежде всего необходимо сформировать металлический каркас армопояса. Для этого используется стальная арматура. По периметру здания необходимо установить опорные прутки – они забиваются в строительные блоки.
2. После этого начинается формирование каркаса. Как правило, армирующий пояс имеет два горизонтальных силовых слоя – связанные между собой металлические прутья, которые располагаются вдоль периметра стен здания.
3. Горизонтальные пояса должны быть расположены на некотором удалении (обычно около пяти сантиметров от нижней и верхней поверхности армопояса, так, чтобы бетонная масса в итоге покрывала их полностью.
4. Между собой продольные металлические прутья соединяются горизонтальными перемычками, а слои между собой – вертикальными перемычками. Возможно формирование из горизонтальной и вертикальной перемычки единой силовой рамы – так, как это показано на фотографии.
5. Обратите внимание, что на угловых стыках и метах примыкания внутренних стен металлические прутья должны не просто пересекаться, а изгибаться и заходить друг за друга, так чтобы концы соседних прутьев заходили друг за друга примерно на десять сантиметров. Таким образом достигается повышенная прочность конструкции.

Между собой металлические прутья каркаса могут фиксироваться разными способами. Так, металлическая арматура, имеющая в своей маркировке буку «С» может соединяться электросваркой. Такой способ фиксирует прутья без люфтов, что может повредить их соединения при воздействии массы бетона для заливки.

Также металлические прутья могут соединяться между собой вязальной проволокой. На каждое соединение уйдет от 20 до 30 сантиметров проволоки.

Самым простым способом фиксации прутьев металлического каркаса будет являться связка их строительными пластиковыми хомутами. Они продаются в любом магазине стройматериалов и чрезвычайно просты в использовании.

После размещения и фиксации металлических прутьев силового каркаса армопояса необходимо подготовить опалубку для заливки бетонного раствора.

Очень эффективным способом создания опалубки является создание съемной разборной деревянной конструкции – своеобразного конструктора. Его затем можно использовать при заливке следующих армирующих поясов.

При конструировании деревянной опалубки очень важно выдерживать верхнюю горизонтальную поверхность. Для этого необходимо регулярно использовать строительный уровень, а перед началом строительства конструкции – создать реперные точки на углах будущей опалубки.

Как вариант – опалубку можно изготавливать из толстых листов полистирола – в дальнейшем это вспененный полимер может послужить надежным утеплителем вашего будущего дома.

Особое внимание необходимо обратить на укрепление вертикальных стенок системы опалубки. Бетонный раствор имеет очень большую массу и плотность и, поэтому после заливки он может разрушить непрочную конструкцию. Для укрепления конструкции опорные столбы деревянной опалубки необходимо стянуть между собой прочной проволокой – так, как это показано на фотографии. Внутри опалубку можно проложить гидроизолирующим материалом, например – плотным полиэтиленом. Также по дну опалубку имеет смысл проложить рулонным изолирующим материалом, например рубероидом. Он послужит дополнительным слоем теплоизоляции.

Бетонирование армирующего пояса

Определенную сложность представляет доставка бетона в опалубку армирующих поясов, расположенных на высоком уровне. Чтобы не таскать тяжелую бетонную массу ведрами можно заказать машину – бетономешалку, имеющую в своей комплектации насос, который может поднимать бетонную массу на высоту.

Обычный состав раствора для создания армирующего пояса включает в себя одну часть цемента, две части песка и две части бутирующего камня, например щебня.

Чтобы предотвратить растекание бетонного раствора его можно замесить погуще, но при этом необходимо активно использовать утрамбовку уложенного раствора, чтобы предотвратить образование воздушных полостей в массе бетона. Уплотнять бетонный раствор можно деревянной утрамбовкой или специальными вибрационными машинами.

Созревание бетонной смеси

Созревание бетонной смести армирующего пояса происходит в течении довольно длительного периода, обычно в несколько недель. Для того, чтобы предотвратить излишнее испарение влаги из бетонного раствора при созревании его необходимо накрыть изоляционным материалом, например полиэтиленовой пленкой.

Поддерживать влажность созревающего бетона необходимо регулярным увлажнением, поливая его водой из шланга. Чем медленнее созревает бетонная масса – тем большую прочность она приобретает.
